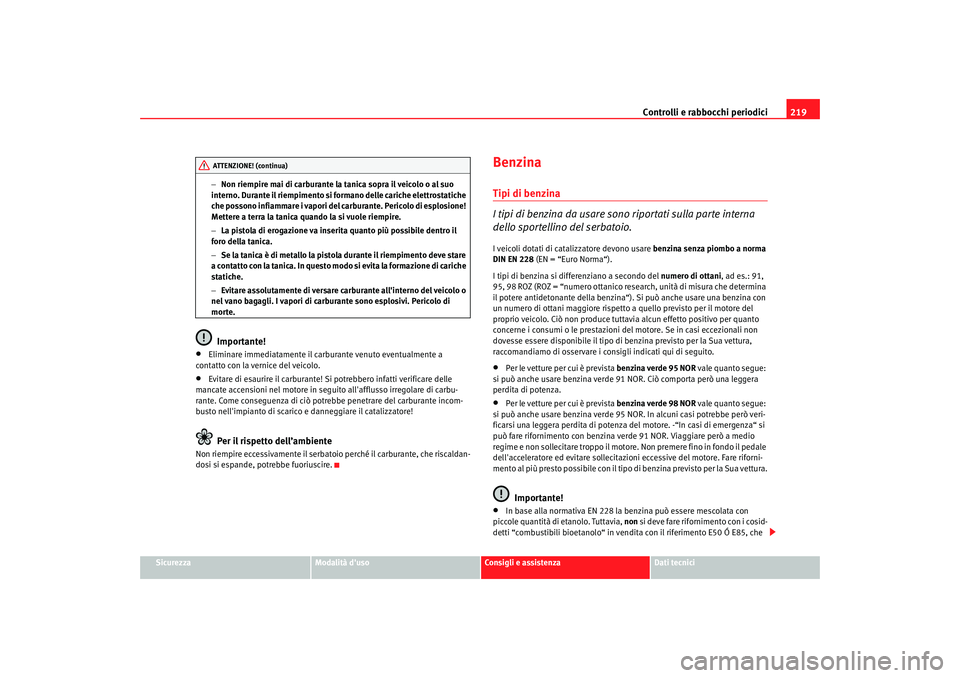

Controlli e rabbocchi periodici219
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
−
Non riempire mai di carburante la tanica sopra il veicolo o al suo
interno. Durante il riempimento si formano delle cariche elettrostatiche
che possono infiammare i vapori del carburante. Pericolo di esplosione!
Mettere a terra la tanica quando la si vuole riempire.
− La pistola di erogazione va inserita quanto più possibile dentro il
foro della tanica.
− Se la tanica è di metallo la pistola durante il riempimento deve stare
a contatto con la tanica. In questo modo si evita la formazione di cariche
statiche.
− Evitare assolutamente di versare carburante all'interno del veicolo o
nel vano bagagli. I vapori di carburante sono esplosivi. Pericolo di
morte.
Importante!
•
Eliminare immediatamente il carburante venuto eventualmente a
contatto con la vernice del veicolo.
•
Evitare di esaurire il carburante! Si potrebbero infatti verificare delle
mancate accensioni nel motore in seguito all'afflusso irregolare di carbu-
rante. Come conseguenza di ciò potrebbe penetrare del carburante incom-
busto nell'impianto di scarico e danneggiare il catalizzatore!Per il rispetto dell’ambiente
Non riempire eccessivamente il serbatoio perché il carburante, che riscaldan-
dosi si espande, potrebbe fuoriuscire.
BenzinaTipi di benzina
I tipi di benzina da usare sono riportati sulla parte interna
dello sportellino del serbatoio.I veicoli dotati di catalizzatore devono usare benzina senza piombo a norma
DINEN228 (EN = “Euro Norma“).
I tipi di benzina si differenziano a secondo del numero di ottani, ad es.: 91,
95, 98 ROZ (ROZ = “numero ottanico research, unità di misura che determina
il potere antidetonante della benzina“). Si può anche usare una benzina con
un numero di ottani maggiore rispetto a quello previsto per il motore del
proprio veicolo. Ciò non produce tuttavia alcun effetto positivo per quanto
concerne i consumi o le prestazioni de l motore. Se in casi eccezionali non
dovesse essere disponibile il tipo di benzina previsto per la Sua vettura,
raccomandiamo di osservare i consigli indicati qui di seguito.•
Per le vetture per cui è prevista benzina verde 95 NOR vale quanto segue:
si può anche usare benzina verde 91 NOR. Ciò comporta però una leggera
perdita di potenza.
•
Per le vetture per cui è prevista benzina verde 98 NOR vale quanto segue:
si può anche usare benzina verde 95 NOR. In alcuni casi potrebbe però veri-
ficarsi una leggera perdita di potenza del motore. -“In casi di emergenza“ si
può fare rifornimento con benzina verde 91 NOR. Viaggiare però a medio
regime e non sollecitare troppo il motore. Non premere fino in fondo il pedale
dell'acceleratore ed evitare sollecitazio ni eccessive del motore. Fare riforni-
mento al più presto possibile con il tipo di benzina previsto per la Sua vettura.Importante!
•
In base alla normativa EN 228 la benzina può essere mescolata con
piccole quantità di etanolo. Tuttavia, non si deve fare rifornimento con i cosid-
detti “combustibili bioetanolo“ in vendita con il riferimento E50 Ó E85, che
ATTENZIONE! (continua)
altea italiano.book Seite 219 Mittwoch, 5. September 2007 5:52 17

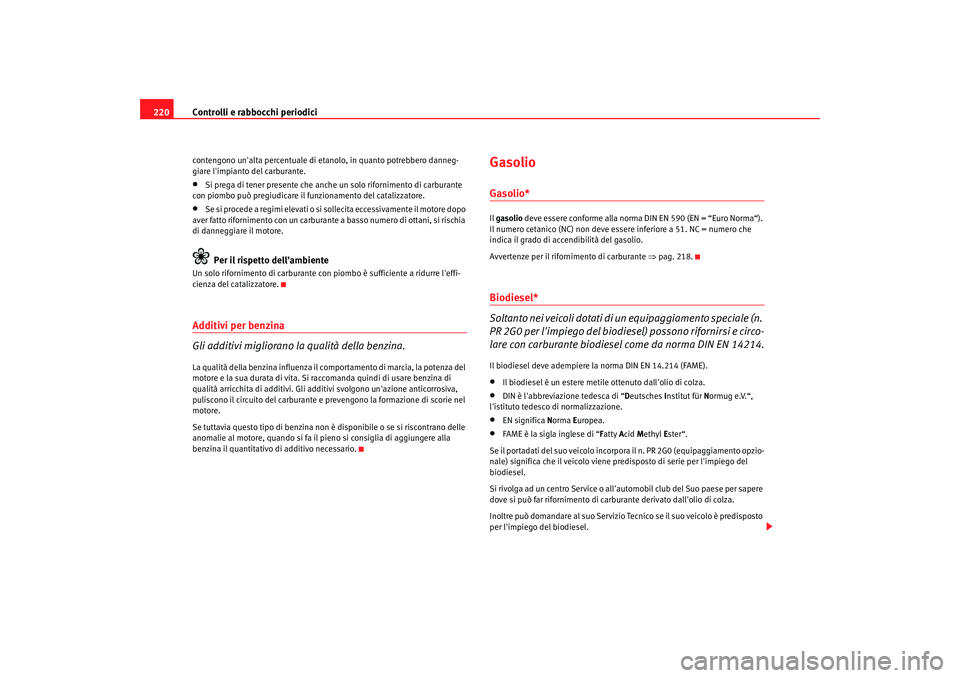

Controlli e rabbocchi periodici
220contengono un'alta percentuale di et anolo, in quanto potrebbero danneg-
giare l'impianto del carburante.•
Si prega di tener presente che anche un solo rifornimento di carburante
con piombo può pregiudicare il funzionamento del catalizzatore.
•
Se si procede a regimi elevati o si sollecita eccessivamente il motore dopo
aver fatto rifornimento con un carburante a basso numero di ottani, si rischia
di danneggiare il motore.Per il rispetto dell’ambiente
Un solo rifornimento di carburante con piombo è sufficiente a ridurre l'effi-
cienza del catalizzatore.Additivi per benzina
Gli additivi migliorano la qualità della benzina.La qualità della benzina influenza il co mportamento di marcia, la potenza del
motore e la sua durata di vita. Si raccomanda quindi di usare benzina di
qualità arricchita di additivi. Gli additivi svolgono un'azione anticorrosiva,
puliscono il circuito del carburante e prevengono la formazione di scorie nel
motore.
Se tuttavia questo tipo di benzina non è disponibile o se si riscontrano delle
anomalie al motore, quando si fa il pieno si consiglia di aggiungere alla
benzina il quantitativo di additivo necessario.
GasolioGasolio*Il gasolio deve essere conforme alla norma DIN EN 590 (EN = “Euro Norma“).
Il numero cetanico (NC) non deve es sere inferiore a 51. NC = numero che
indica il grado di accendibilità del gasolio.
Avvertenze per il rifo rnimento di carburante ⇒pag. 218.Biodiesel*
Soltanto nei veicoli dotati di un equipaggiamento speciale (n.
PR 2G0 per l'impiego del biodiese l) possono rifornirsi e circo-
lare con carburante biodiesel come da norma DIN EN 14214.Il biodiesel deve adempiere la norma DIN EN 14.214 (FAME).•
Il biodiesel è un estere metile ottenuto dall'olio di colza.
•
DIN è l'abbreviazione tedesca di “ Deutsches I nstitut für N ormug e.V.“,
l'istituto tedesco di normalizzazione.
•
EN significa Norma Europea.
•
FAME è la sigla inglese di “ Fatty Acid Methyl Ester“.
Se il portadati del suo veicolo incorpor a il n. PR 2G0 (equipaggiamento opzio-
nale) significa che il veicolo viene predisposto di serie per l'impiego del
biodiesel.
Si rivolga ad un centro Service o all'automobil club del Suo paese per sapere
dove si può far rifornimento di carbu rante derivato dall'olio di colza.
Inoltre può domandare al suo Servizio Tecnico se il suo veicolo è predisposto
per l'impiego del biodiesel.
altea italiano.book Seite 220 Mittwoch, 5. September 2007 5:52 17

Controlli e rabbocchi periodici221
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

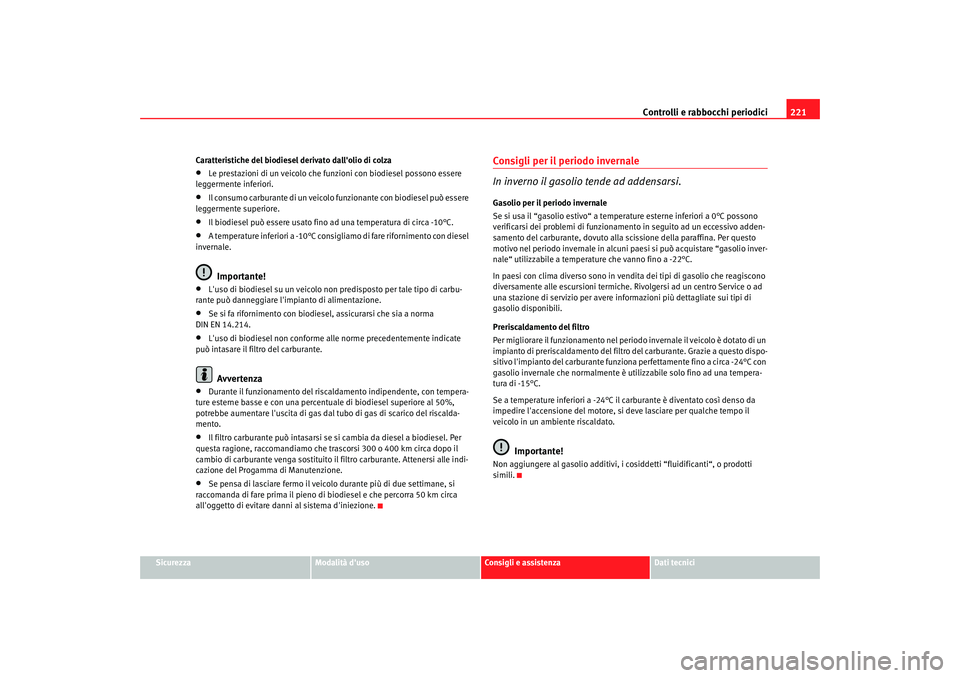

Caratteristiche del biodiesel derivato dall'olio di colza
•
Le prestazioni di un veicolo che funzioni con biodiesel possono essere
leggermente inferiori.
•
Il consumo carburante di un veicolo funzionante con biodiesel può essere
leggermente superiore.
•
Il biodiesel può essere usato fino ad una temperatura di circa -10°C.
•
A temperature inferiori a -10°C consigli amo di fare rifornimento con diesel
invernale.Importante!
•
L'uso di biodiesel su un veicolo non predisposto per tale tipo di carbu-
rante può danneggiare l'impianto di alimentazione.
•
Se si fa rifornimento con biodiesel, assicurarsi che sia a norma
DIN EN 14.214.
•
L'uso di biodiesel non conforme al le norme precedentemente indicate
può intasare il filtro del carburante.Avvertenza
•
Durante il funzionamento del riscal damento indipendente, con tempera-
ture esterne basse e con una percentuale di biodiesel superiore al 50%,
potrebbe aumentare l'uscita di gas dal tubo di gas di scarico del riscalda-
mento.
•
Il filtro carburante può intasarsi se si cambia da diesel a biodiesel. Per
questa ragione, raccomandiamo che trascorsi 300 o 400 km circa dopo il
cambio di carburante venga sostituito il filtro carburante. Attenersi alle indi-
cazione del Progamma di Manutenzione.
•
Se pensa di lasciare fermo il veic olo durante più di due settimane, si
raccomanda di fare prima il pieno di biodiesel e che percorra 50 km circa
all'oggetto di evitare danni al sistema d'iniezione.
Consigli per il periodo invernale
In inverno il gasolio tende ad addensarsi.Gasolio per il periodo invernale
Se si usa il “gasolio estivo“ a temperature esterne inferiori a 0°C possono
verificarsi dei problemi di funzionamento in seguito ad un eccessivo adden-
samento del carburante, dovuto alla scissione della paraffina. Per questo
motivo nel periodo invernale in alcuni paesi si può acquistare “gasolio inver-
nale“ utilizzabile a temperature che vanno fino a -22°C.
In paesi con clima diverso sono in vendita dei tipi di gasolio che reagiscono
diversamente alle escursioni termiche. Rivolgersi ad un centro Service o ad
una stazione di servizio per avere informazioni più dettagliate sui tipi di
gasolio disponibili.
Preriscaldamento del filtro
Per migliorare il funzionamento nel perio do invernale il veicolo è dotato di un
impianto di preriscaldamento del filtro del carburante. Grazie a questo dispo-
sitivo l'impianto del carburante funziona perfettamente fino a circa -24°C con
gasolio invernale che normalmente è util izzabile solo fino ad una tempera-
tura di -15°C.
Se a temperature inferiori a -24°C il carburante è diventato così denso da
impedire l'accensione del motore, si deve lasciare per qualche tempo il
veicolo in un ambiente riscaldato.
Importante!
Non aggiungere al gasolio additivi, i cosiddetti “fluidificanti“, o prodotti
simili.
altea italiano.book Seite 221 Mittwoch, 5. September 2007 5:52 17

Controlli e rabbocchi periodici

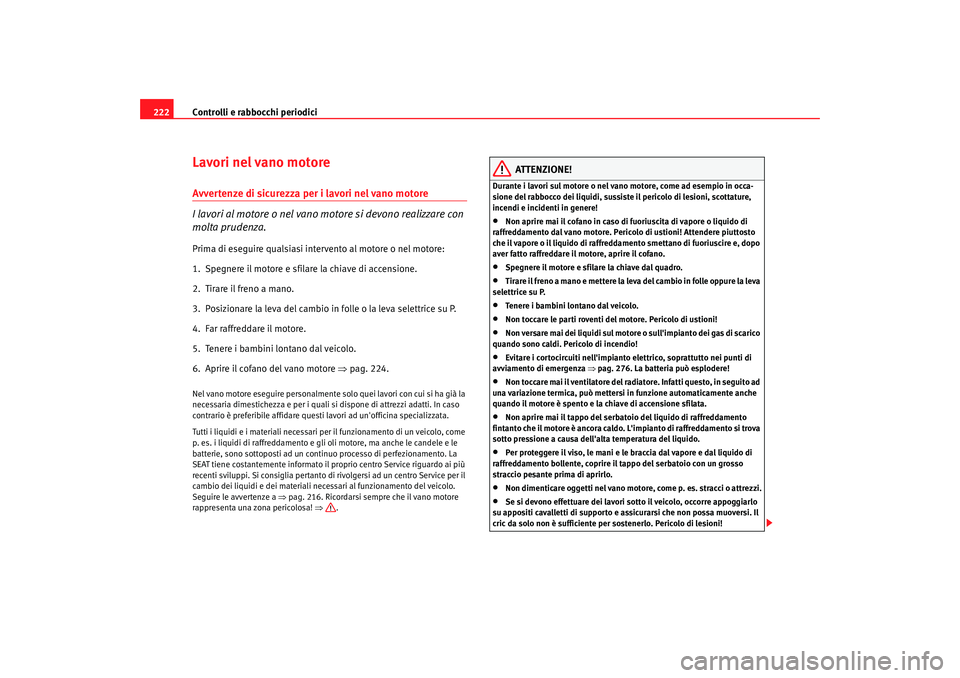

222Lavori nel vano motoreAvvertenze di sicurezza per i lavori nel vano motore
I lavori al motore o nel vano motore si devono realizzare con
molta prudenza.Prima di eseguire qualsiasi intervento al motore o nel motore:
1. Spegnere il motore e sfilare la chiave di accensione.
2. Tirare il freno a mano.
3. Posizionare la leva del cambio in folle o la leva selettrice su P.
4. Far raffreddare il motore.
5. Tenere i bambini lontano dal veicolo.
6. Aprire il cofano del vano motore ⇒pag. 224.Nel vano motore eseguire personalmente so lo quei lavori con cui si ha già la
necessaria dimestichezza e per i quali si dispone di attrezzi adatti. In caso
contrario è preferibile affidare questi lavori ad un'officina specializzata.
Tutti i liquidi e i materiali necessari pe r il funzionamento di un veicolo, come
p. es. i liquidi di raffreddamento e gli oli motore, ma anche le candele e le
batterie, sono sottoposti ad un continuo processo di perfezionamento. La
SEAT tiene costantemente informato il pr oprio centro Service riguardo ai più
recenti sviluppi. Si consiglia pertanto di ri volgersi ad un centro Service per il
cambio dei liquidi e dei materiali nece ssari al funzionamento del veicolo.
Seguire le avvertenze a ⇒pag. 216. Ricordarsi sempre che il vano motore
rappresenta una zona pericolosa! ⇒.
ATTENZIONE!
Durante i lavori sul motore o nel vano motore, come ad esempio in occa-
sione del rabbocco dei liquidi, sussiste il pericolo di lesioni, scottature,
incendi e incidenti in genere!•
Non aprire mai il cofano in caso di fuoriuscita di vapore o liquido di
raffreddamento dal vano motore. Pericolo di ustioni! Attendere piuttosto
che il vapore o il liquido di raffredda mento smettano di fuoriuscire e, dopo
aver fatto raffreddare il motore, aprire il cofano.
•
Spegnere il motore e sfilare la chiave dal quadro.
•
Tirare il freno a mano e mettere la leva del cambio in folle oppure la leva
selettrice su P.
•
Tenere i bambini lontano dal veicolo.
•
Non toccare le parti roventi del motore. Pericolo di ustioni!
•
Non versare mai dei liquidi sul motore o sull'impianto dei gas di scarico
quando sono caldi. Pe ricolo di incendio!
•
Evitare i cortocircuiti nell'impianto elettrico, soprattutto nei punti di
avviamento di emergenza ⇒pag. 276. La batteria può esplodere!
•
Non toccare mai il ventilatore del radiatore. Infatti questo, in seguito ad
una variazione termica, può mettersi in funzione automaticamente anche
quando il motore è spento e la chiave di accensione sfilata.
•
Non aprire mai il tappo del serbatoio del liquido di raffreddamento
fintanto che il motore è ancora caldo. L'impianto di raffreddamento si trova
sotto pressione a causa dell'alta temperatura del liquido.
•
Per proteggere il viso, le mani e le braccia dal vapore e dal liquido di
raffreddamento bollente, coprire il tappo del serbatoio con un grosso
straccio pesante prima di aprirlo.
•
Non dimenticare oggetti nel vano moto re, come p. es. stracci o attrezzi.
•
Se si devono effettuare dei lavori sotto il veicolo, occorre appoggiarlo
su appositi cavalletti di supporto e assicurarsi che non possa muoversi. Il
cric da solo non è sufficiente per sostenerlo. Pericolo di lesioni!
altea italiano.book Seite 222 Mittwoch, 5. September 2007 5:52 17

Controlli e rabbocchi periodici223
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•

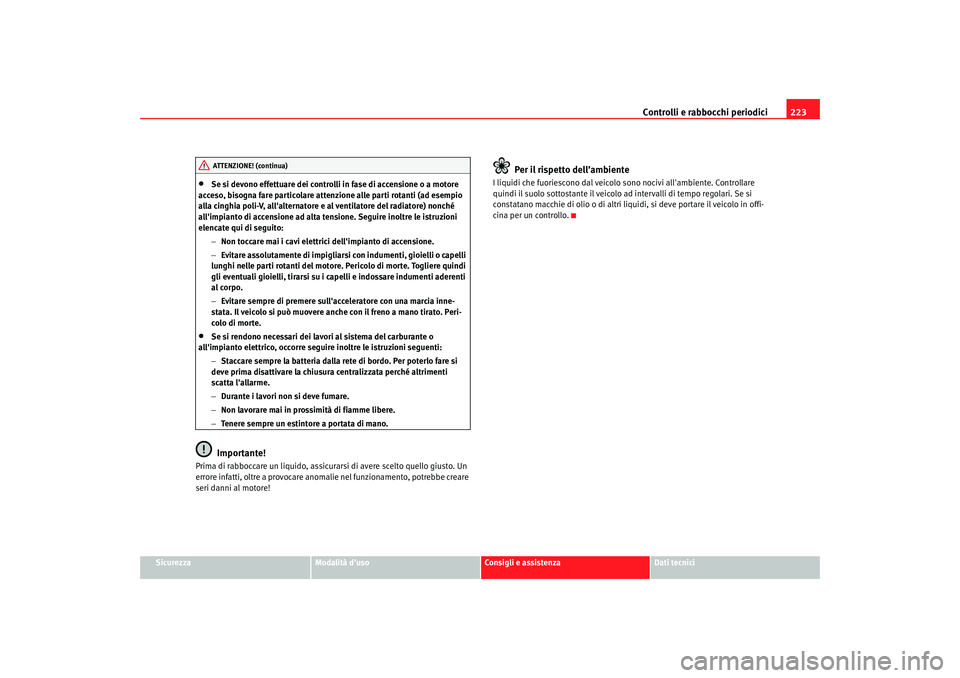

Se si devono effettuare dei controlli in fase di accensione o a motore
acceso, bisogna fare particolare attenzione alle parti rotanti (ad esempio
alla cinghia poli-V, all'alternatore e al ventilatore del radiatore) nonché
all'impianto di accensione ad alta tensione. Seguire inoltre le istruzioni
elencate qui di seguito:
−Non toccare mai i cavi elettrici dell'impianto di accensione.
− Evitare assolutamente di impigliarsi con indumenti, gioielli o capelli
lunghi nelle parti rotanti del motore. Pericolo di morte. Togliere quindi
gli eventuali gioielli, tirarsi su i capelli e indossare indumenti aderenti
al corpo.
− Evitare sempre di premere sull'acceleratore con una marcia inne-
stata. Il veicolo si può muovere anche con il freno a mano tirato. Peri-
colo di morte.
•
Se si rendono necessari dei lavori al sistema del carburante o
all'impianto elettrico, occorre seguire inoltre le istruzioni seguenti:
−Staccare sempre la batteria dalla rete di bordo. Per poterlo fare si
deve prima disattivare la chiusura centralizzata perché altrimenti
scatta l'allarme.
− Durante i lavori non si deve fumare.
− Non lavorare mai in prossimità di fiamme libere.
− Tenere sempre un estintore a portata di mano.Importante!
Prima di rabboccare un liquido, assicurarsi di avere scelto quello giusto. Un
errore infatti, oltre a provocare anomalie nel funzionamento, potrebbe creare
seri danni al motore!
Per il rispetto dell’ambiente
I liquidi che fuoriescono dal veicolo sono nocivi all'ambiente. Controllare
quindi il suolo sottostante il veicolo ad intervalli di tempo regolari. Se si
constatano macchie di olio o di altri liquidi, si deve portare il veicolo in offi-
cina per un controllo.
ATTENZIONE! (continua)
altea italiano.book Seite 223 Mittwoch, 5. September 2007 5:52 17

Controlli e rabbocchi periodici

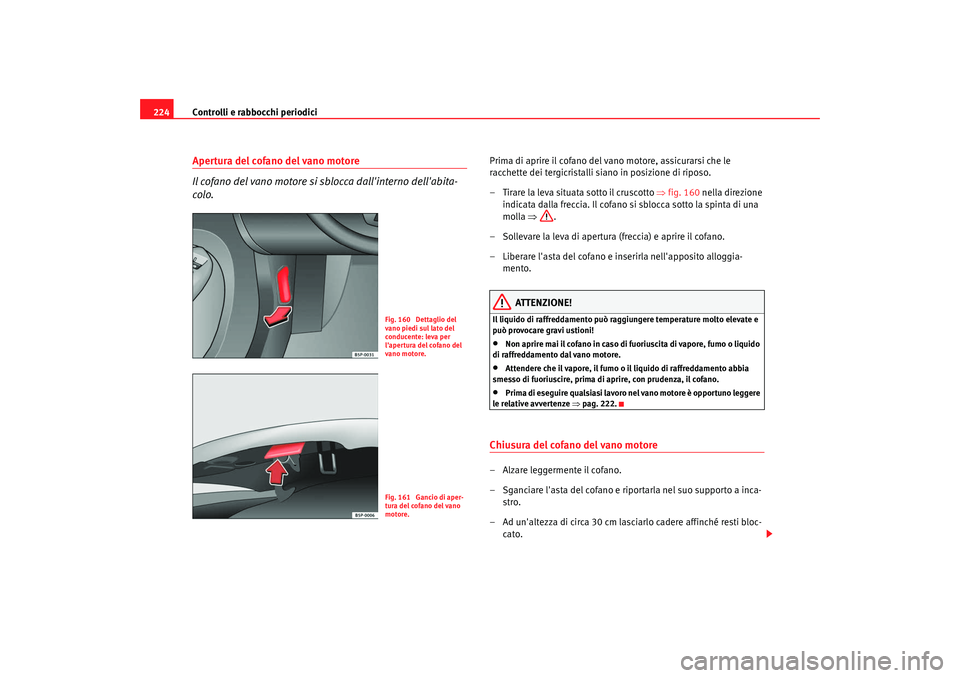

224Apertura del cofano del vano motore
Il cofano del vano motore si sblocca dall'interno dell'abita-
colo.
Prima di aprire il cofano del vano motore, assicurarsi che le
racchette dei tergicristalli siano in posizione di riposo.
– Tirare la leva situata sotto il cruscotto ⇒ fig. 160 nella direzione
indicata dalla freccia. Il cofano si sblocca sotto la spinta di una
molla ⇒ .
– Sollevare la leva di apertura (freccia) e aprire il cofano.
– Liberare l'asta del cofano e inserirla nell'apposito alloggia- mento.
ATTENZIONE!
Il liquido di raffreddamento può raggiungere temperature molto elevate e
può provocare gravi ustioni!•
Non aprire mai il cofano in caso di fuoriuscita di vapore, fumo o liquido
di raffreddamento dal vano motore.
•
Attendere che il vapore, il fumo o il liquido di raffreddamento abbia
smesso di fuoriuscire, prima di aprire, con prudenza, il cofano.
•
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le relative avvertenze ⇒pag. 222.
Chiusura del cofano del vano motore– Alzare leggermente il cofano.
– Sganciare l'asta del cofano e riportarla nel suo supporto a inca-
stro.
– Ad un'altezza di circa 30 cm lasciarlo cadere affinché resti bloc- cato.
Fig. 160 Dettaglio del
vano piedi sul lato del
conducente: leva per
l'apertura del cofano del
vano motore.Fig. 161 Gancio di aper-
tura del cofano del vano
motore.
altea italiano.book Seite 224 Mittwoch, 5. September 2007 5:52 17

Controlli e rabbocchi periodici225
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

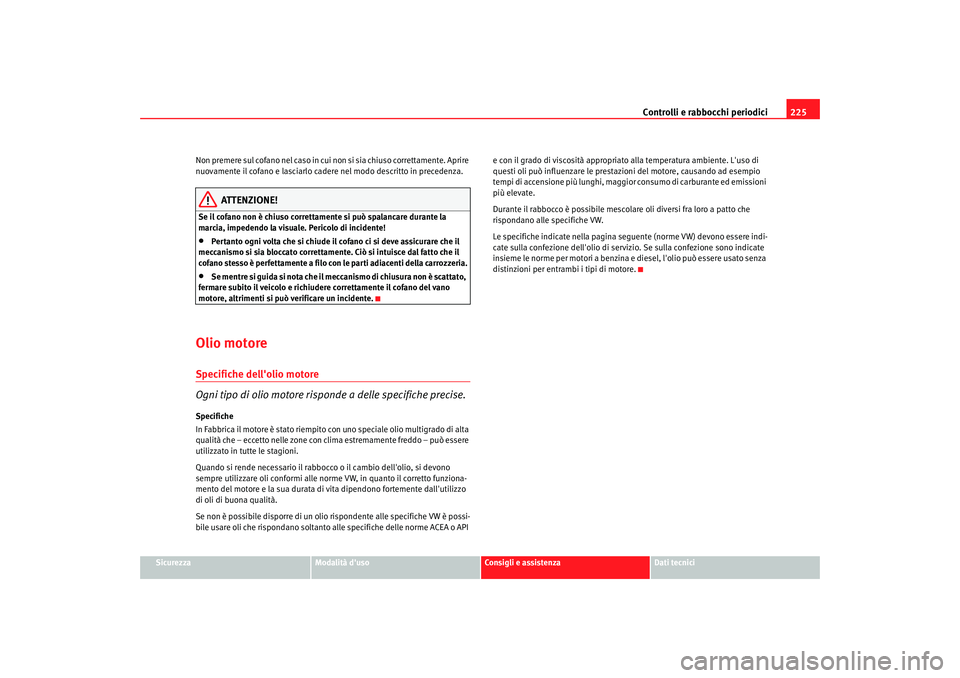

Non premere sul cofano nel caso in cui
non si sia chiuso correttamente. Aprire
nuovamente il cofano e lasciarlo cadere nel modo descritto in precedenza.
ATTENZIONE!
Se il cofano non è chiuso correttamente si può spalancare durante la
marcia, impedendo la visuale. Pericolo di incidente!•
Pertanto ogni volta che si chiude il cofano ci si deve assicurare che il
meccanismo si sia bloccato correttamente. Ciò si intuisce dal fatto che il
cofano stesso è perfettamente a filo con le parti adiacenti della carrozzeria.
•
Se mentre si guida si nota che il meccanismo di chiusura non è scattato,
fermare subito il veicolo e richiudere correttamente il cofano del vano
motore, altrimenti si può verificare un incidente.
Olio motoreSpecifiche dell'olio motore
Ogni tipo di olio motore risponde a delle specifiche precise.Specifiche
In Fabbrica il motore è stato riempito con uno speciale olio multigrado di alta
qualità che – eccetto nelle zone con clima estremamente freddo – può essere
utilizzato in tutte le stagioni.
Quando si rende necessario il rabbocco o il cambio dell'olio, si devono
sempre utilizzare oli conformi alle norme VW, in quanto il corretto funziona-
mento del motore e la sua durata di vi ta dipendono fortemente dall'utilizzo
di oli di buona qualità.
Se non è possibile disporre di un olio rispondente alle specifiche VW è possi-
bile usare oli che rispondano soltanto alle specifiche delle norme ACEA o API e con il grado di viscosità appropriato alla temperatura ambiente. L'uso di
questi oli può influenzare le prestazioni del motore, causando ad esempio
tempi di accensione più lunghi, maggior
consumo di carburante ed emissioni
più elevate.
Durante il rabbocco è possibile mescolare oli diversi fra loro a patto che
rispondano alle specifiche VW.
Le specifiche indicate nella pagina seguente (norme VW) devono essere indi-
cate sulla confezione dell'olio di servizio. Se sulla confezione sono indicate
insieme le norme per motori a benzina e diesel, l'olio può essere usato senza
distinzioni per entrambi i tipi di motore.
altea italiano.book Seite 225 Mittwoch, 5. September 2007 5:52 17

Controlli e rabbocchi periodici

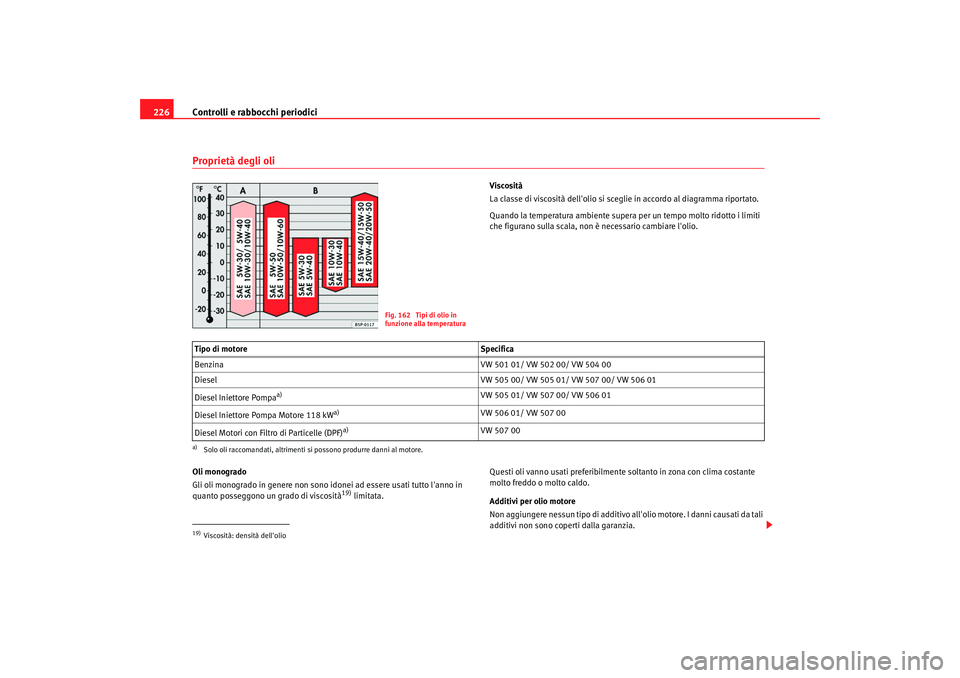

226Proprietà degli oli
Viscosità
La classe di viscosità dell'olio si sceglie in accordo al diagramma riportato.
Quando la temperatura ambiente supera per un tempo molto ridotto i limiti
che figurano sulla scala, non è necessario cambiare l'olio.
Oli monogrado
Gli oli monogrado in genere non sono idonei ad essere usati tutto l'anno in
quanto posseggono un grado di viscosità
19) limitata. Questi oli vanno usati preferibilmente soltanto in zona con clima costante
molto freddo o molto caldo.
Additivi per olio motore
Non aggiungere nessun tipo di additivo
all'olio motore. I danni causati da tali
additivi non sono coperti dalla garanzia.
Fig. 162 Tipi di olio in
funzione alla temperatura
Tipo di motore Specifica
Benzina VW 501 01/ VW 502 00/ VW 504 00
Diesel VW 505 00/ VW 505 01/ VW 507 00/ VW 506 01
Diesel Iniettore Pompa
a)
a)Solo oli raccomandati, altrimenti si possono produrre danni al motore.
VW 505 01/ VW 507 00/ VW 506 01
Diesel Iniettore Pompa Motore 118 kW
a)
VW 506 01/ VW 507 00
Diesel Motori con Filtro di Particelle (DPF)
a)
VW 507 00
19)Viscosità: densità dell'olio
altea italiano.book Seite 226 Mittwoch, 5. September 2007 5:52 17

Controlli e rabbocchi periodici227
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

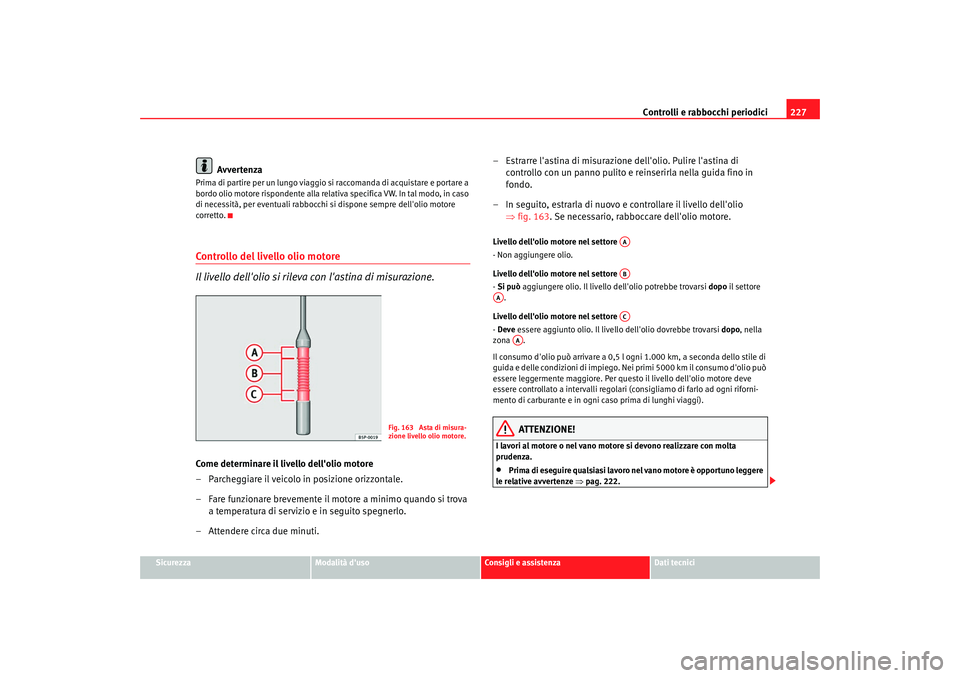

Avvertenza
Prima di partire per un lungo viaggio si raccomanda di acquistare e portare a
bordo olio motore rispondente alla relativa specifica VW. In tal modo, in caso
di necessità, per eventuali rabbocchi si dispone sempre dell'olio motore
corretto.Controllo del livello olio motore
Il livello dell'olio si rileva con l'astina di misurazione.Come determinare il livello dell'olio motore
– Parcheggiare il veicolo in posizione orizzontale.
– Fare funzionare brevemente il motore a minimo quando si trova
a temperatura di servizio e in seguito spegnerlo.
– Attendere circa due minuti. – Estrarre l'astina di misurazione
dell'olio. Pulire l'astina di
controllo con un panno pulito e reinserirla nella guida fino in
fondo.
– In seguito, estrarla di nuovo e controllare il livello dell'olio ⇒fig. 163. Se necessario, rabboccare dell'olio motore.
Livello dell'olio motore nel settore
- Non aggiungere olio.
Livello dell'olio motore nel settore
- Si può aggiungere olio. Il livello dell'olio potrebbe trovarsi dopo il settore
.
Livello dell'olio motore nel settore
- Deve essere aggiunto olio. Il livello dell'olio dovrebbe trovarsi dopo, nella
zona .
Il consumo d'olio può arrivare a 0,5 l ogni 1.000 km, a seconda dello stile di
guida e delle condizioni di impiego. Nei primi 5000 km il consumo d'olio può
essere leggermente maggiore. Per questo il livello dell'olio motore deve
essere controllato a intervalli regolari (consigliamo di farlo ad ogni riforni-
mento di carburante e in ogni caso prima di lunghi viaggi).
ATTENZIONE!
I lavori al motore o nel vano motore si devono realizzare con molta
prudenza.•
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le relative avvertenze ⇒pag. 222.
Fig. 163 Asta di misura-
zione livello olio motore.
AAAB
AA
AC
AA
altea italiano.book Seite 227 Mittwoch, 5. September 2007 5:52 17

Controlli e rabbocchi periodici
228

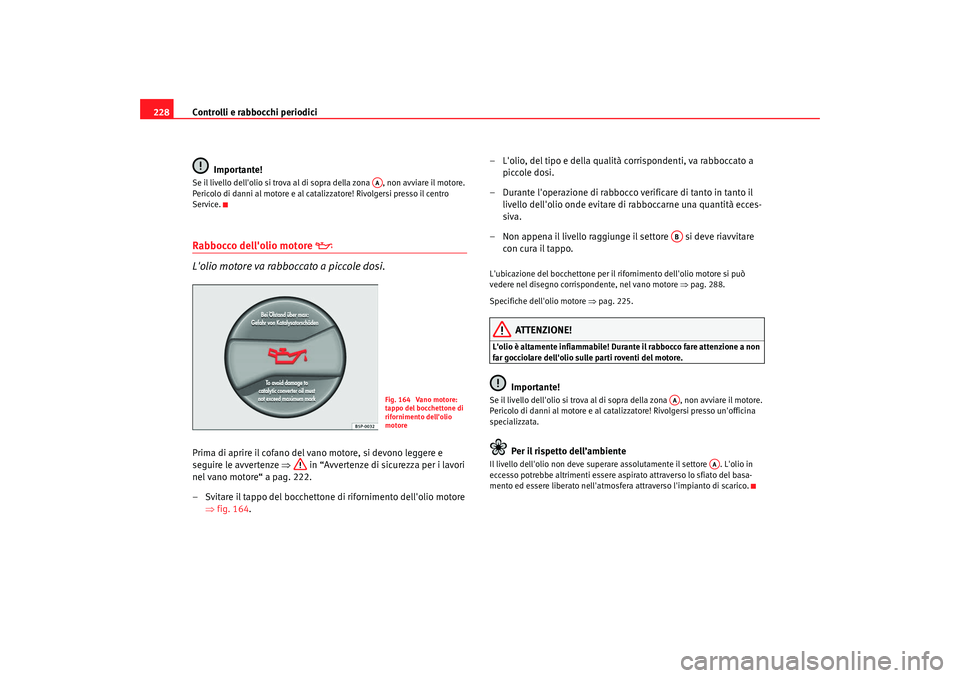

Importante!Se il livello dell'olio si trova al di sopra della zona , non avviare il motore.
Pericolo di danni al motore e al catalizzatore! Rivolgersi presso il centro
Service.Rabbocco dell'olio motore


L'olio motore va rabboccato a piccole dosi.
Prima di aprire il cofano del vano motore, si devono leggere e
seguire le avvertenze ⇒ in “Avvertenze di sicurezza per i lavori
nel vano motore“ a pag. 222.
– Svitare il tappo del bocchettone di rifornimento dell'olio motore ⇒fig. 164. – L'olio, del tipo e della qualità corrispondenti, va rabboccato a
piccole dosi.
– Durante l'operazione di rabbocco verificare di tanto in tanto il livello dell'olio onde evitare di rabboccarne una quantità ecces-
siva.
– Non appena il livello raggiunge il settore si deve riavvitare con cura il tappo.
L'ubicazione del bocchettone per il rifornimento dell'olio motore si può
vedere nel disegno corrispon dente, nel vano motore ⇒pag. 288.
Specifiche dell'olio motore ⇒pag. 225.
ATTENZIONE!
L'olio è altamente infiammabile! Durante il rabbocco fare attenzione a non
far gocciolare dell'olio sulle parti roventi del motore.
Importante!
Se il livello dell'olio si trova al di sopra della zona , non avviare il motore.
Pericolo di danni al motore e al catalizzatore! Rivolgersi presso un'officina
specializzata.
Per il rispetto dell’ambiente
Il livello dell'olio non deve superare assolutamente il settore . L'olio in
eccesso potrebbe altrimenti essere aspirato attraverso lo sfiato del basa-
mento ed essere liberato nell'atmosfera attraverso l'impianto di scarico.
AAFig. 164 Vano motore:
tappo del bocchettone di
rifornimento dell'olio
motore
ABAA
AA
altea italiano.book Seite 228 Mittwoch, 5. September 2007 5:52 17
