269
Situaciones diversas
Cambiar la rueda
Realice las siguientes operaciones para cambiar una rueda
– Retire el embellecedor de rueda de la rueda. Véase también
⇒ fig. 174
– Afloje los tornillos de la rueda .
– Levante el vehículo por el lugar correspondiente
– Desmonte la rueda o bien móntela
– Baje el vehículo.
– Utilice la llave de ruedas para apretar los tornillos
– Vuelva a colocar el embellecedor de rueda.
Trabajos que se deben realizar con posterioridad
Después del cambio de rueda, se deben realizar todavía al-
gunos trabajos. – Guarde las herramientas en el lugar previsto para ello.
– Guarde la rueda pinchada en el maletero, asegurándola bien en
su alojamiento.
– Compruebe la presión de los neumáticos de la rueda montada
en cuanto sea posible.
– Compruebe, cuanto antes, el par de apriete de los tornillos con
una llave dinamométrica. Éste debe ser de 120 Nm.
Aviso
● Si al cambiar de rueda ha constatado que los tornillos están oxidados y
que cuesta enroscarlos, se deberán cambiar antes de comprobar el par de
apriete.
● Por motivos de seguridad, le recomendamos que conduzca a velocidad
moderada hasta que se haya comprobado el par de apriete.
Embellecedores de las ruedas
Se deberán quitar los embellecedores para poder acceder a
los tornillos de ruedas.
Fig. 174 Cambio de rue-
da: Retirar el embellece-
dor de la rueda
Desmontar
– Introduzca el gancho de extracción de las herramientas en el
agujero previsto para ello, situado en uno de los tapones de
tornillo del tapabujes ⇒
fig. 174.
– Retire el embellecedor de la rueda.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

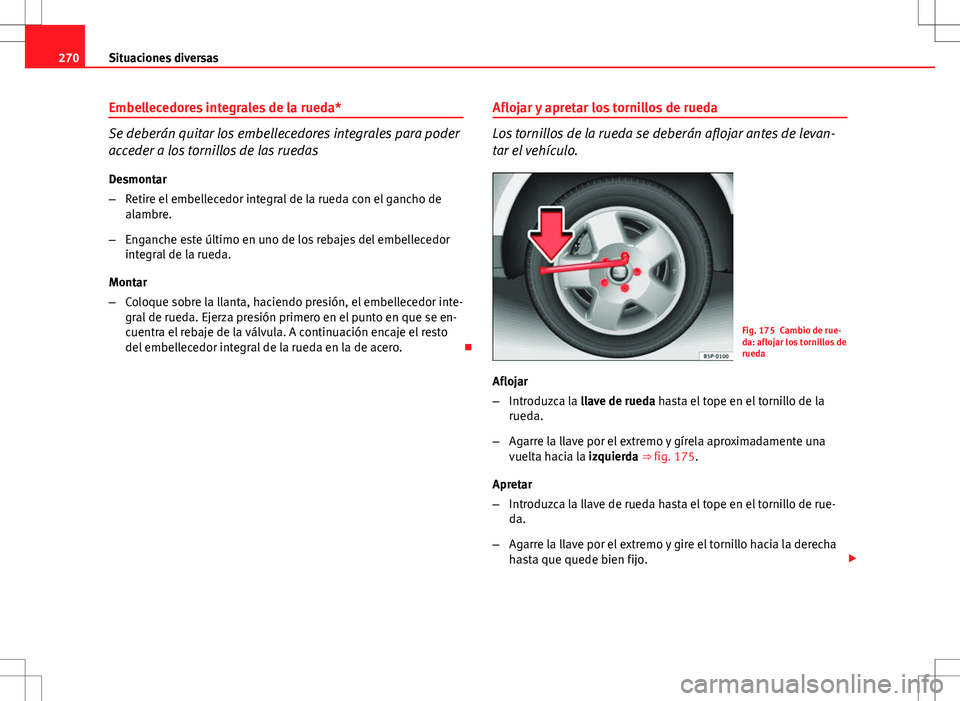

Page 272 of 325
270Situaciones diversas
Embellecedores integrales de la rueda*
Se deberán quitar los embellecedores integrales para poder
acceder a los tornillos de las ruedas
Desmontar
– Retire el embellecedor integral de la rueda con el gancho de
alambre.
– Enganche este último en uno de los rebajes del embellecedor
integral de la rueda.
Montar
– Coloque sobre la llanta, haciendo presión, el embellecedor inte-
gral de rueda. Ejerza presión primero en el punto en que se en-
cuentra el rebaje de la válvula. A continuación encaje el resto
del embellecedor integral de la rueda en la de acero. Aflojar y apretar los tornillos de ruedaLos tornillos de la rueda se deberán aflojar antes de levan-
tar el vehículo.
Fig. 175 Cambio de rue-
da: aflojar los tornillos de
rueda
Aflojar
– Introduzca la llave de rueda hasta el tope en el tornillo de la
rueda.
– Agarre la llave por el extremo y gírela aproximadamente una
vuelta hacia la izquierda ⇒ fig. 175.
Apretar
– Introduzca la llave de rueda hasta el tope en el tornillo de rue-
da.
– Agarre la llave por el extremo y gire el tornillo hacia la derecha
hasta que quede bien fijo.

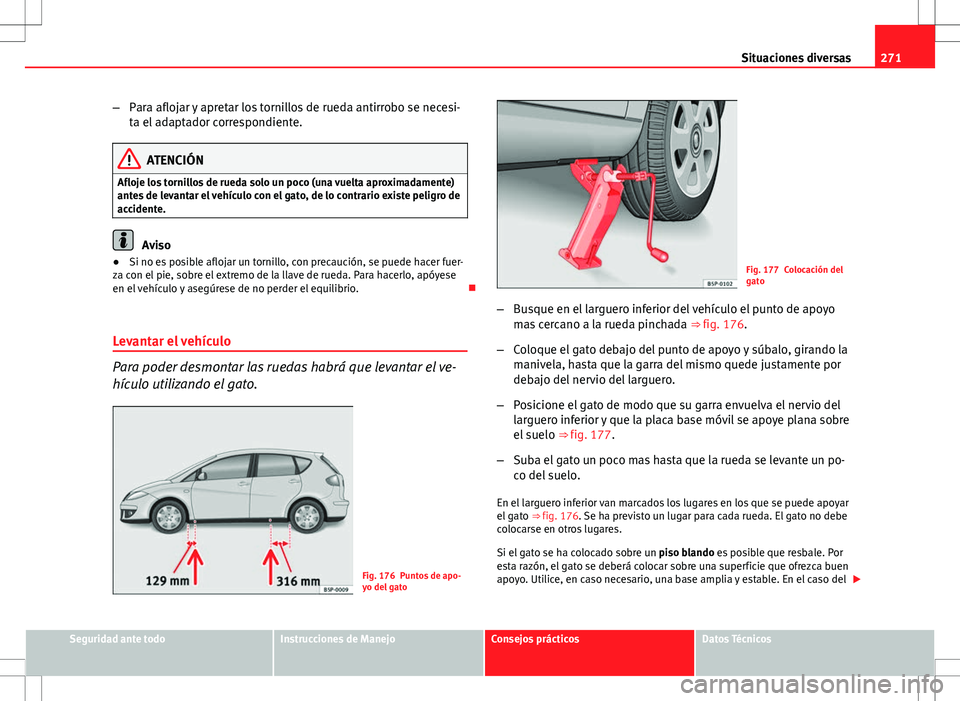

Page 273 of 325
271
Situaciones diversas
– Para aflojar y apretar los tornillos de rueda antirrobo se necesi-
ta el adaptador correspondiente.
ATENCIÓN
Afloje los tornillos de rueda solo un poco (una vuelta aproximadamente)
antes de levantar el vehículo con el gato, de lo contrario existe peligro de
accidente.
Aviso
● Si no es posible aflojar un tornillo, con precaución, se puede hacer fuer-
za con el pie, sobre el extremo de la llave de rueda. Para hacerlo, apóyese
en el vehículo y asegúrese de no perder el equilibrio.
Levantar el vehículo
Para poder desmontar las ruedas habrá que levantar el ve-
hículo utilizando el gato.
Fig. 176 Puntos de apo-
yo del gato
Fig. 177 Colocación del
gato
– Busque en el larguero inferior del vehículo el punto de apoyo
mas cercano a la rueda pinchada ⇒ fig. 176.
– Coloque el gato debajo del punto de apoyo y súbalo, girando la
manivela, hasta que la garra del mismo quede justamente por
debajo del nervio del larguero.
– Posicione el gato de modo que su garra envuelva el nervio del
larguero inferior y que la placa base móvil se apoye plana sobre
el suelo ⇒ fig. 177.
– Suba el gato un poco mas hasta que la rueda se levante un po-
co del suelo.
En el larguero inferior van marcados los lugares en los que se puede apoyar
el gato ⇒ fig. 176. Se ha previsto un lugar para cada rueda. El gato no debe
colocarse en otros lugares.
Si el gato se ha colocado sobre un piso blando es posible que resbale. Por
esta razón, el gato se deberá colocar sobre una superficie que ofrezca buen
apoyo. Utilice, en caso necesario, una base amplia y estable. En el caso del
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

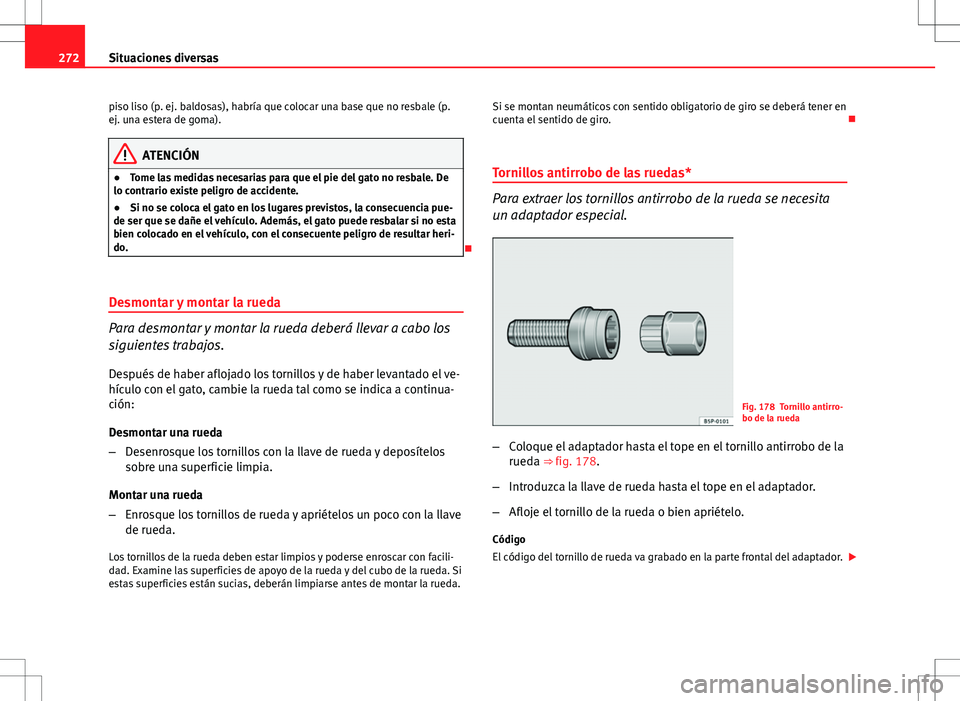

Page 274 of 325
272Situaciones diversas
piso liso (p. ej. baldosas), habría que colocar una base que no resbale (p.
ej. una estera de goma).
ATENCIÓN
● Tome las medidas necesarias para que el pie del gato no resbale. De
lo contrario existe peligro de accidente.
● Si no se coloca el gato en los lugares previstos, la consecuencia pue-
de ser que se dañe el vehículo. Además, el gato puede resbalar si no esta
bien colocado en el vehículo, con el consecuente peligro de resultar heri-
do.
Desmontar y montar la rueda
Para desmontar y montar la rueda deberá llevar a cabo los
siguientes trabajos.
Después de haber aflojado los tornillos y de haber levantado el ve-
hículo con el gato, cambie la rueda tal como se indica a continua-
ción:
Desmontar una rueda
– Desenrosque los tornillos con la llave de rueda y deposítelos
sobre una superficie limpia.
Montar una rueda
– Enrosque los tornillos de rueda y apriételos un poco con la llave
de rueda.
Los tornillos de la rueda deben estar limpios y poderse enroscar con facili-
dad. Examine las superficies de apoyo de la rueda y del cubo de la rueda. Si
estas superficies están sucias, deberán limpiarse antes de montar la rueda. Si se montan neumáticos con sentido obligatorio de giro se deberá tener en
cuenta el sentido de giro.
Tornillos antirrobo de las ruedas*
Para extraer los tornillos antirrobo de la rueda se necesita
un adaptador especial.
Fig. 178 Tornillo antirro-
bo de la rueda
– Coloque el adaptador hasta el tope en el tornillo antirrobo de la
rueda ⇒ fig. 178.
– Introduzca la llave de rueda hasta el tope en el adaptador.
– Afloje el tornillo de la rueda o bien apriételo.
Código
El código del tornillo de rueda va grabado en la parte frontal del adaptador.

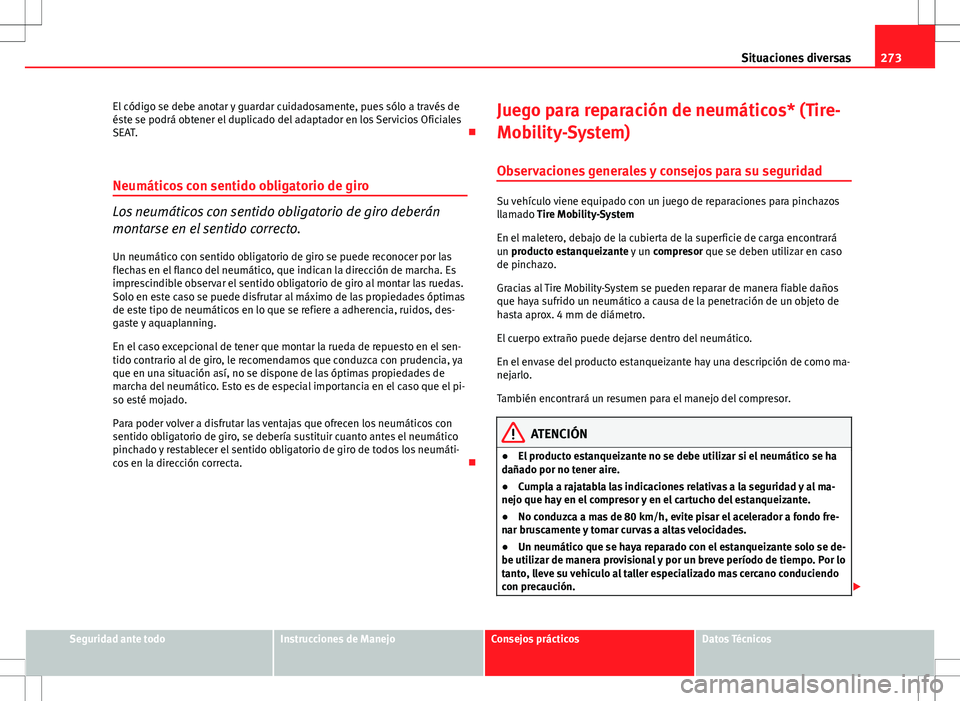

Page 275 of 325
273
Situaciones diversas
El código se debe anotar y guardar cuidadosamente, pues sólo a través de
éste se podrá obtener el duplicado del adaptador en los Servicios Oficiales
SEAT.
Neumáticos con sentido obligatorio de giro
Los neumáticos con sentido obligatorio de giro deberán
montarse en el sentido correcto. Un neumático con sentido obligatorio de giro se puede reconocer por las
flechas en el flanco del neumático, que indican la dirección de marcha. Es
imprescindible observar el sentido obligatorio de giro al montar las ruedas.
Solo en este caso se puede disfrutar al máximo de las propiedades óptimas
de este tipo de neumáticos en lo que se refiere a adherencia, ruidos, des-
gaste y aquaplanning.
En el caso excepcional de tener que montar la rueda de repuesto en el sen-
tido contrario al de giro, le recomendamos que conduzca con prudencia, ya
que en una situación así, no se dispone de las óptimas propiedades de
marcha del neumático. Esto es de especial importancia en el caso que el pi-
so esté mojado.
Para poder volver a disfrutar las ventajas que ofrecen los neumáticos con
sentido obligatorio de giro, se debería sustituir cuanto antes el neumático
pinchado y restablecer el sentido obligatorio de giro de todos los neumáti-
cos en la dirección correcta. Juego para reparación de neumáticos* (Tire-
Mobility-System)
Observaciones generales y consejos para su seguridadSu vehículo viene equipado con un juego de reparaciones para pinchazos
llamado Tire Mobility-System
En el maletero, debajo de la cubierta de la superficie de carga encontrará
un producto estanqueizante y un
compresor que se deben utilizar en caso
de pinchazo.
Gracias al Tire Mobility-System se pueden reparar de manera fiable daños
que haya sufrido un neumático a causa de la penetración de un objeto de
hasta aprox. 4 mm de diámetro.
El cuerpo extraño puede dejarse dentro del neumático.
En el envase del producto estanqueizante hay una descripción de como ma-
nejarlo.
También encontrará un resumen para el manejo del compresor.
ATENCIÓN
● El producto estanqueizante no se debe utilizar si el neumático se ha
dañado por no tener aire.
● Cumpla a rajatabla las indicaciones relativas a la seguridad y al ma-
nejo que hay en el compresor y en el cartucho del estanqueizante.
● No conduzca a mas de 80 km/h, evite pisar el acelerador a fondo fre-
nar bruscamente y tomar curvas a altas velocidades.
● Un neumático que se haya reparado con el estanqueizante solo se de-
be utilizar de manera provisional y por un breve período de tiempo. Por lo
tanto, lleve su vehiculo al taller especializado mas cercano conduciendo
con precaución.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 276 of 325
274Situaciones diversas
Nota relativa al medio ambiente
Si desea deshacerse de una botella de estanqueizante, acuda a una empre-
sa especializada en desechos o en su Servicio Técnico SEAT, dónde gestio-
narán este producto en los contenedores apropiados para su reciclaje.
Aviso
● Si se ha derramado producto estanqueizante, deje que se seque. Así se
puede retirar como una lámina.
● Tenga en cuenta la fecha de caducidad que se indica en el cartucho del
estanqueizante. Acuda a un taller especializado para que cambien el estan-
queizante.
● Si no es posible reparar un pinchazo con el producto estanqueizante,
solicite ayuda a un profesional.
Trabajos preliminares
Antes de reparar un pinchazo, hay que realizar una serie de
trabajos preliminares.
– En el caso que haya pinchado una rueda, aparque el vehículo
en un lugar seguro, lo mas lejos posible del tráfico rodado.
– Ponga firmemente el freno de mano.
– Ponga la primera marcha, o coloque la palanca selectora en la
posición P.
– Deje que bajen todos los ocupantes del vehículo. Los mismos
deberán mantenerse alejados de la zona de peligro (p.ej. detrás
del guarda-rail). –
Compruebe si es posible reparar el pinchazo con el Tyre-Mobi-
lity-System “Observaciones generales y consejos para su segu-
ridad.”
– Desenrosque el tapón de la válvula de la rueda afectada.
– Saque del maletero el juego para reparación de neumáticos.
ATENCIÓN
Conecte los intermitentes de emergencia y ponga el triángulo de emer-
gencia. Esta medida lo protege a Ud y a los ocupantes de otros vehículos.
CUIDADO
Extreme la precaución cuando tenga que reparar un pinchazo en una pen-
diente.
Aviso
Observe las disposiciones legales al respecto.
Reparación de un pinchazo
Para reparar un pinchazo, una vez realizados los trabajos
preliminares, siga los pasos que le indicamos a continua-
ción.
Aplique el producto estanqueizante
– En el envase encontrará unas instrucciones para aplicar el pro-
ducto estanqueizante de manera correcta

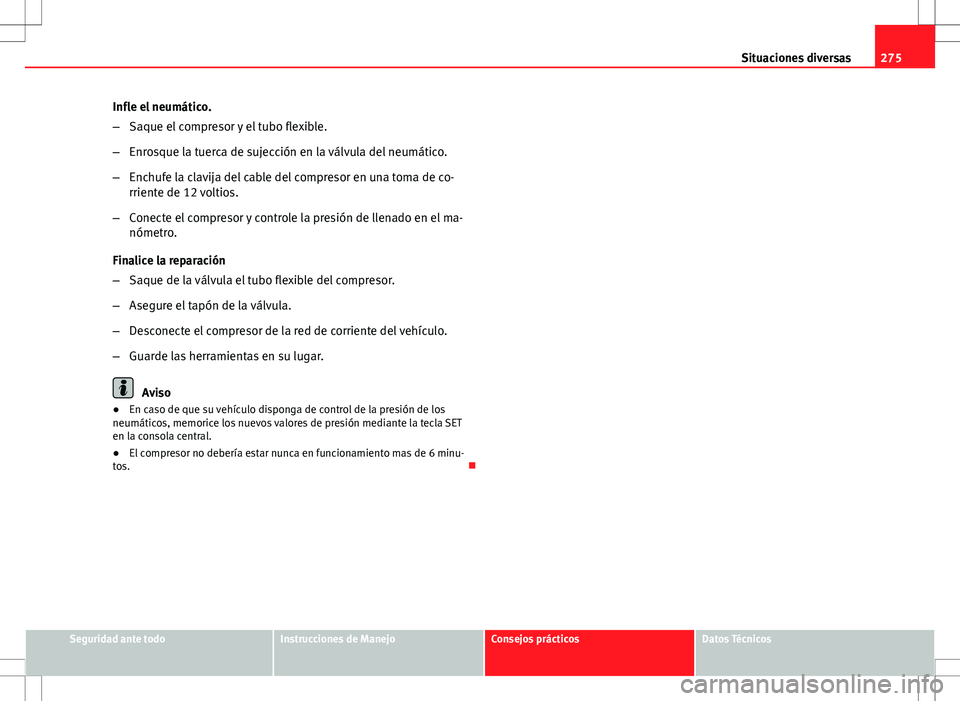

Page 277 of 325
275
Situaciones diversas
Infle el neumático.
– Saque el compresor y el tubo flexible.
– Enrosque la tuerca de sujección en la válvula del neumático.
– Enchufe la clavija del cable del compresor en una toma de co-
rriente de 12 voltios.
– Conecte el compresor y controle la presión de llenado en el ma-
nómetro.
Finalice la reparación
– Saque de la válvula el tubo flexible del compresor.
– Asegure el tapón de la válvula.
– Desconecte el compresor de la red de corriente del vehículo.
– Guarde las herramientas en su lugar.
Aviso
● En caso de que su vehículo disponga de control de la presión de los
neumáticos, memorice los nuevos valores de presión mediante la tecla SET
en la consola central.
● El compresor no debería estar nunca en funcionamiento mas de 6 minu-
tos.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 278 of 325

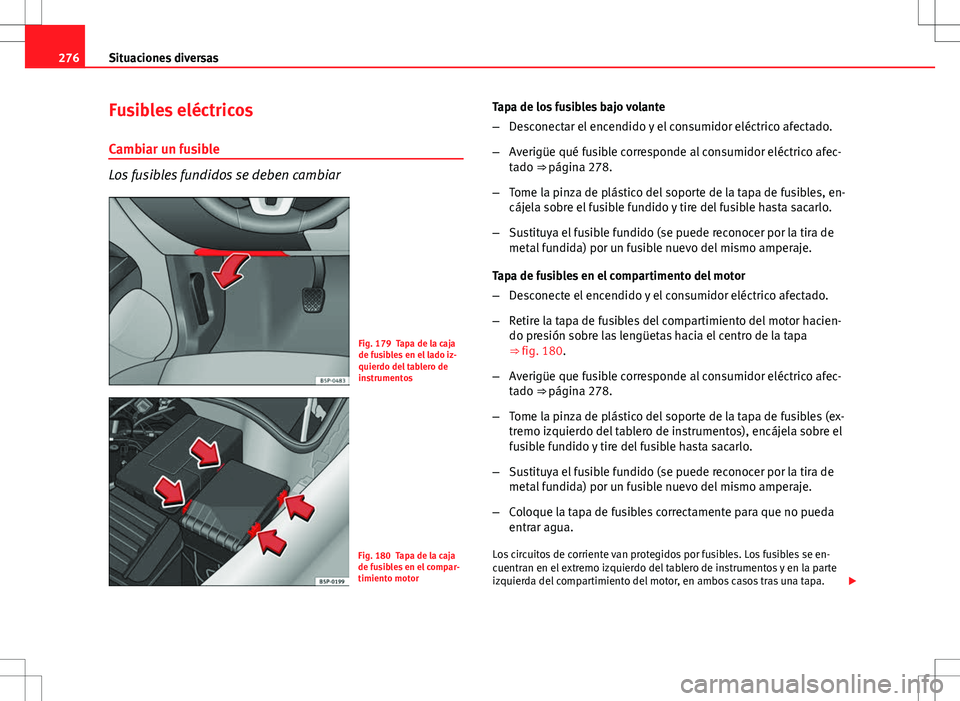

276Situaciones diversas
Fusibles eléctricos
Cambiar un fusible
Los fusibles fundidos se deben cambiar
Fig. 179 Tapa de la caja
de fusibles en el lado iz-
quierdo del tablero de
instrumentos
Fig. 180 Tapa de la caja
de fusibles en el compar-
timiento motor Tapa de los fusibles bajo volante
–
Desconectar el encendido y el consumidor eléctrico afectado.
– Averigüe qué fusible corresponde al consumidor eléctrico afec-
tado ⇒ página 278.
– Tome la pinza de plástico del soporte de la tapa de fusibles, en-
cájela sobre el fusible fundido y tire del fusible hasta sacarlo.
– Sustituya el fusible fundido (se puede reconocer por la tira de
metal fundida) por un fusible nuevo del mismo amperaje.
Tapa de fusibles en el compartimento del motor
– Desconecte el encendido y el consumidor eléctrico afectado.
– Retire la tapa de fusibles del compartimiento del motor hacien-
do presión sobre las lengüetas hacia el centro de la tapa
⇒ fig. 180.
– Averigüe que fusible corresponde al consumidor eléctrico afec-
tado ⇒ página 278.
– Tome la pinza de plástico del soporte de la tapa de fusibles (ex-
tremo izquierdo del tablero de instrumentos), encájela sobre el
fusible fundido y tire del fusible hasta sacarlo.
– Sustituya el fusible fundido (se puede reconocer por la tira de
metal fundida) por un fusible nuevo del mismo amperaje.
– Coloque la tapa de fusibles correctamente para que no pueda
entrar agua.
Los circuitos de corriente van protegidos por fusibles. Los fusibles se en-
cuentran en el extremo izquierdo del tablero de instrumentos y en la parte
izquierda del compartimiento del motor, en ambos casos tras una tapa.
Page 279 of 325

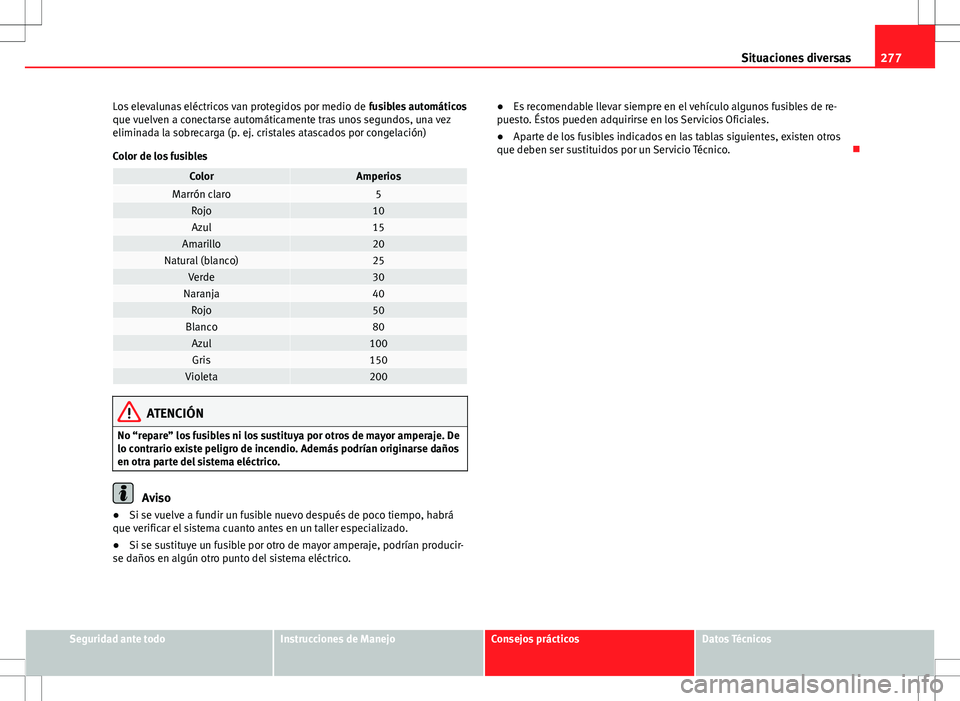

277
Situaciones diversas
Los elevalunas eléctricos van protegidos por medio de fusibles automáticos
que vuelven a conectarse automáticamente tras unos segundos, una vez
eliminada la sobrecarga (p. ej. cristales atascados por congelación)
Color de los fusibles
ColorAmperiosMarrón claro5Rojo10Azul15Amarillo20Natural (blanco)25Verde30Naranja40Rojo50Blanco80Azul100Gris150Violeta200
ATENCIÓN
No “repare” los fusibles ni los sustituya por otros de mayor amperaje. De
lo contrario existe peligro de incendio. Además podrían originarse daños
en otra parte del sistema eléctrico.
Aviso
● Si se vuelve a fundir un fusible nuevo después de poco tiempo, habrá
que verificar el sistema cuanto antes en un taller especializado.
● Si se sustituye un fusible por otro de mayor amperaje, podrían producir-
se daños en algún otro punto del sistema eléctrico. ●
Es recomendable llevar siempre en el vehículo algunos fusibles de re-
puesto. Éstos pueden adquirirse en los Servicios Oficiales.
● Aparte de los fusibles indicados en las tablas siguientes, existen otros
que deben ser sustituidos por un Servicio Técnico.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 280 of 325
278Situaciones diversas
Dotación de fusibles, lado izquierdo del tablero de
instrumentos
Fusibles
NúmeroConsumidorAmperios1Libre 2Libre 3Libre 4Libre 5Libre 6Libre 7Libre 8Libre 9Airbag510Alimentación RSE (Pantalla techo)1011Libre 12Faro xenón izquierdo10
13Cuadro instrumentos (nivel de aceite)/Centralita
cableado (BCM)/Calefactor/ ABS, ESC / Park Pi-
lot/ Gateway/Caudalímetro5
14Cambio/Servodirección/Sensor luz de freno/ Re-
molque/ ABS, ESC / Haldex/ Interruptor de luces10
15Parabrisas calefactados/ Iluminación instrumen-
tos / Centralita diagnosis/Gestión motor/Calefac-
ción adicional/Faros AFS/Park Pilot10
16Faro xenón derecho1017Gestión del motor / Sistema RSE con START STOP1018Kombi / Palancas con START STOP519Navegación / Radio con START STOP15
20Park Pilot (Ayuda de aparcamiento) / Palanca de
cambio/ Centralita ESC10
NúmeroConsumidorAmperios21Libre 22Sensor alarma volumétrica/ Bocina alarma523Diagnosis / Sensor de lluvia/ Interruptor luces1024Asistencial preinstalación gancho remolque1525Libre 26Bomba de vacío2027Alimentación RSE (Pantalla techo) sin START STOP1028Motor limpialuneta2029Libre 30Toma de corriente / Encendedor2031Libre 32Libre 33Calefactor4034Libre 35Libre 36Libre 37Libre 38Libre 39Centralita remolque (Gancho)15
40Centralita remolque (intermitente, freno y posi-
ción izquierda)20
41Centralita remolque (antiniebla, marcha atrás y
posición derecha)20
42Centralita cableado BCM2043Preinstalación remolque4044Luneta térmica2545Alzacristales anteriores3046Alzacristales posteriores3047Motor (Aforador, relé gasolina)15
