Seat Altea 2009 Manuale del proprietario (in Italian)

Per fare da sé

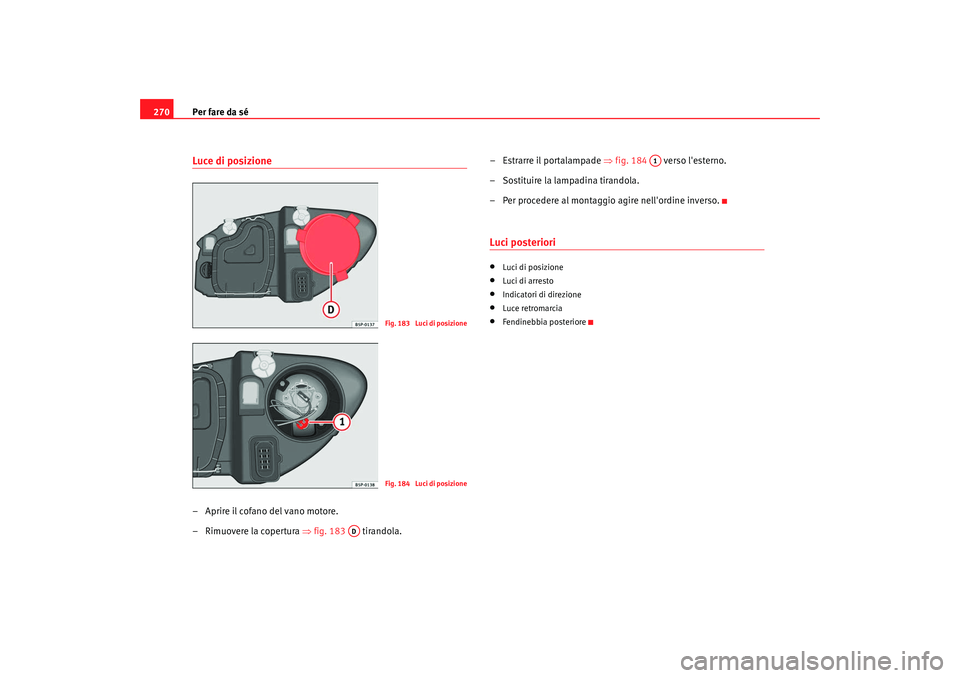

270Luce di posizione– Aprire il cofano del vano motore.
– Rimuovere la copertura ⇒ fig. 183 tirandola. – Estrarre il portalampade
⇒fig. 184 verso l'esterno.
– Sostituire la lampadina tirandola.
– Per procedere al montaggio agire nell'ordine inverso.
Luci posteriori•
Luci di posizione
•
Luci di arresto
•
Indicatori di direzione
•
Luce retromarcia
•
Fendinebbia posteriore
Fig. 183 Luci di posizioneFig. 184 Luci di posizione
AD
A1
altea_italia Seite 270 Donne rstag, 12. Februar 2009 10:14 10

Per fare da sé271
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

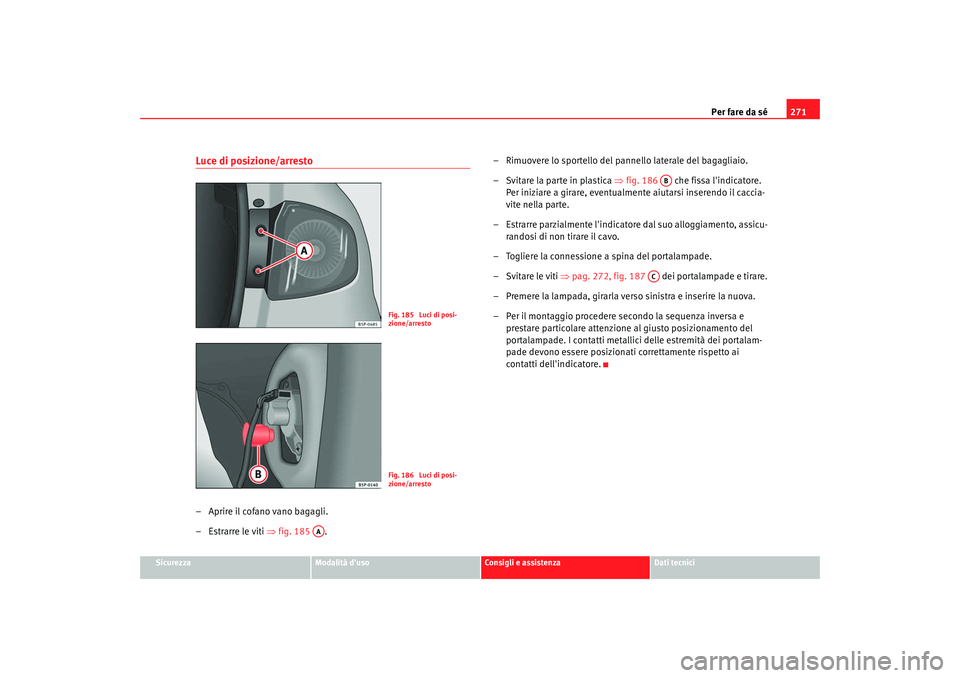

Luce di posizione/arresto– Aprire il cofano vano bagagli.
– Estrarre le viti ⇒fig. 185 . – Rimuovere lo sportello del pannello laterale del bagagliaio.
– Svitare la parte in plastica
⇒fig. 186 che fissa l'indicatore.
Per iniziare a girare, eventualme nte aiutarsi inserendo il caccia-
vite nella parte.
– Estrarre parzialmente l'indicatore dal suo alloggiamento, assicu- randosi di non tirare il cavo.
– Togliere la connessione a spina del portalampade.
– Svitare le viti ⇒ pag. 272, fig. 187 dei portalampade e tirare.
– Premere la lampada, girarla verso sinistra e inserire la nuova.
– Per il montaggio procedere secondo la sequenza inversa e prestare particolare attenzione al giusto posizionamento del
portalampade. I contatti metallici delle estremità dei portalam-
pade devono essere posizion ati correttamente rispetto ai
contatti dell'indicatore.
Fig. 185 Luci di posi-
zione/arrestoFig. 186 Luci di posi-
zione/arresto
AA
AB
AC
altea_italia Seite 271 Donne rstag, 12. Februar 2009 10:14 10

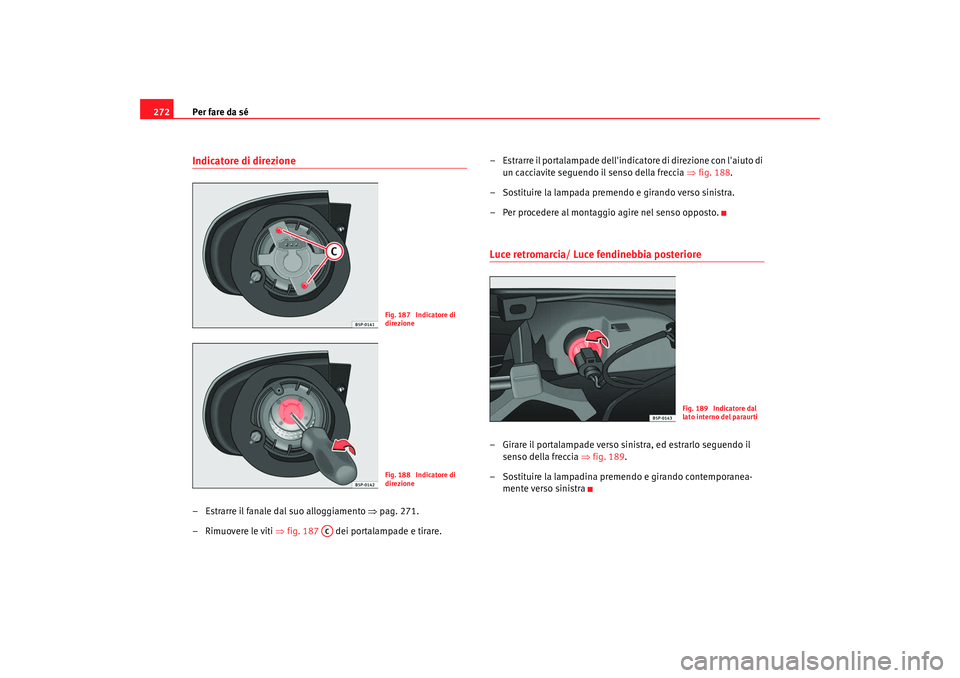

Per fare da sé
272Indicatore di direzione– Estrarre il fanale dal suo alloggiamento ⇒pag. 271.
–Rimuovere le viti ⇒ fig. 187 dei portalampade e tirare. – Estrarre il portalampade dell'indicatore di direzione con l'aiuto di
un cacciavite seguendo il senso della freccia ⇒ fig. 188.
– Sostituire la lampada premendo e girando verso sinistra.
– Per procedere al montaggio agire nel senso opposto.
Luce retromarcia/ Luce fendinebbia posteriore– Girare il portalampade verso sinistra, ed estrarlo seguendo il senso della freccia ⇒ fig. 189.
– Sostituire la lampadina premendo e girando contemporanea- mente verso sinistra
Fig. 187 Indicatore di
direzioneFig. 188 Indicatore di
direzione
AC
Fig. 189 Indicatore dal
lato interno del paraurti
altea_italia Seite 272 Donne rstag, 12. Februar 2009 10:14 10

Per fare da sé273
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

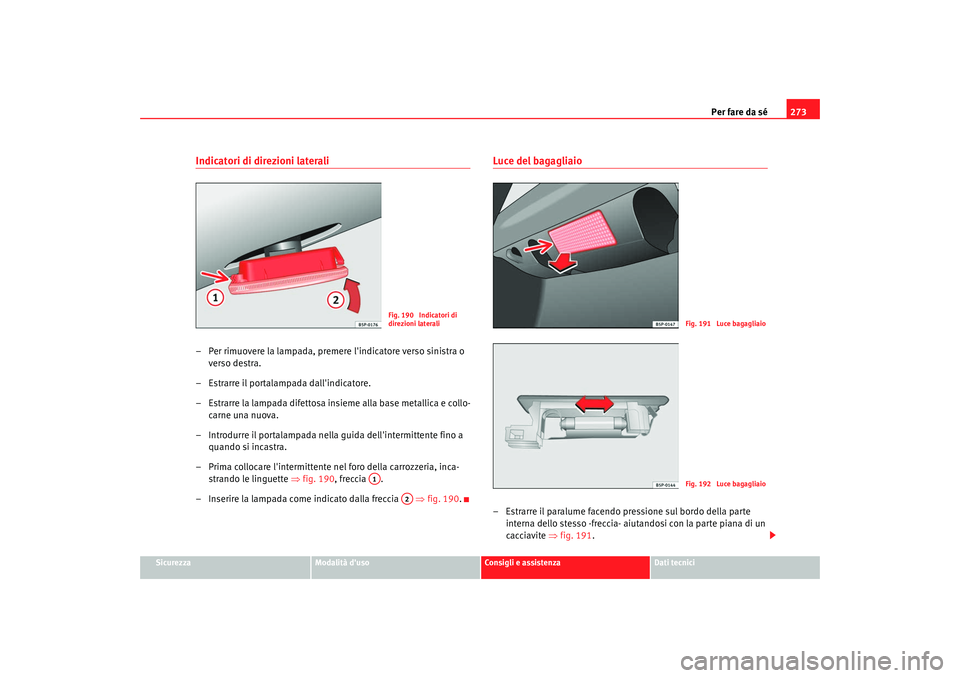

Indicatori di direzioni laterali– Per rimuovere la lampada, premere l'indicatore verso sinistra o
verso destra.
– Estrarre il portalampada dall'indicatore.
– Estrarre la lampada difettosa insieme alla base metallica e collo- carne una nuova.
– Introdurre il portalampada nella guida dell'intermittente fino a quando si incastra.
– Prima collocare l'intermittente nel foro della carrozzeria, inca- strando le linguette ⇒fig. 190 , freccia .
– Inserire la lampada come indicato dalla freccia ⇒fig. 190 .
Luce del bagagliaio– Estrarre il paralume facendo pressione sul bordo della parte
interna dello stesso -freccia- aiutandosi con la parte piana di un
cacciavite ⇒fig. 191 .
Fig. 190 Indicatori di
direzioni laterali
A1
A2
Fig. 191 Luce bagagliaioFig. 192 Luce bagagliaio
altea_italia Seite 273 Donne rstag, 12. Februar 2009 10:14 10

Per fare da sé
274

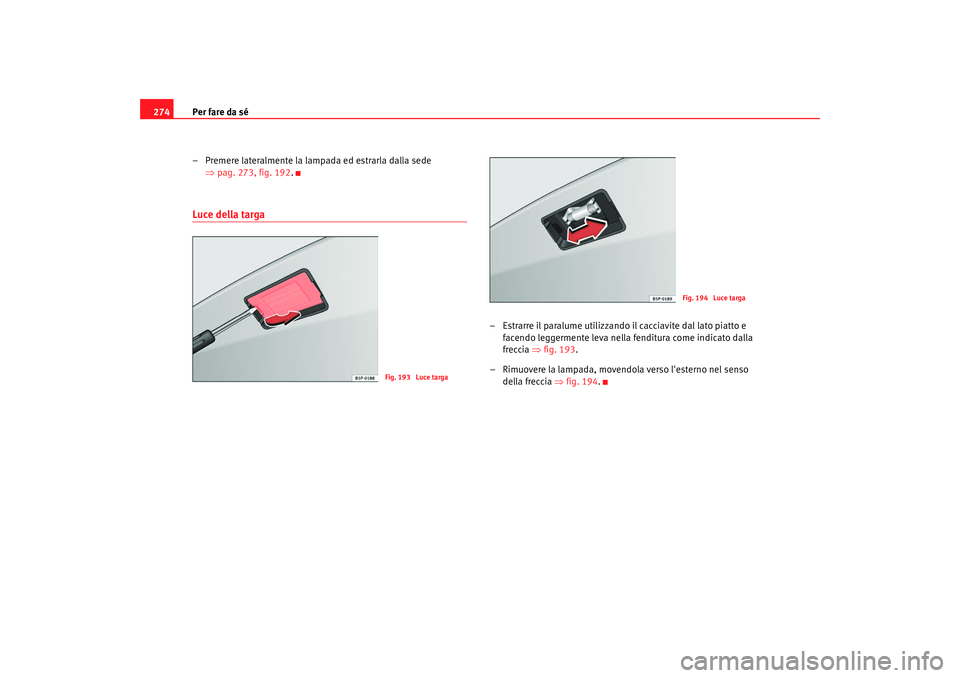

– Premere lateralmente la lampada ed estrarla dalla sede ⇒pag. 273, fig. 192 .Luce della targa
– Estrarre il paralume utilizzando il cacciavite dal lato piatto e
facendo leggermente leva nella fenditura come indicato dalla
freccia ⇒fig. 193.
– Rimuovere la lampada, movendola verso l'esterno nel senso della freccia ⇒fig. 194 .
Fig. 193 Luce targa
Fig. 194 Luce targa
altea_italia Seite 274 Donne rstag, 12. Februar 2009 10:14 10

Per fare da sé275
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

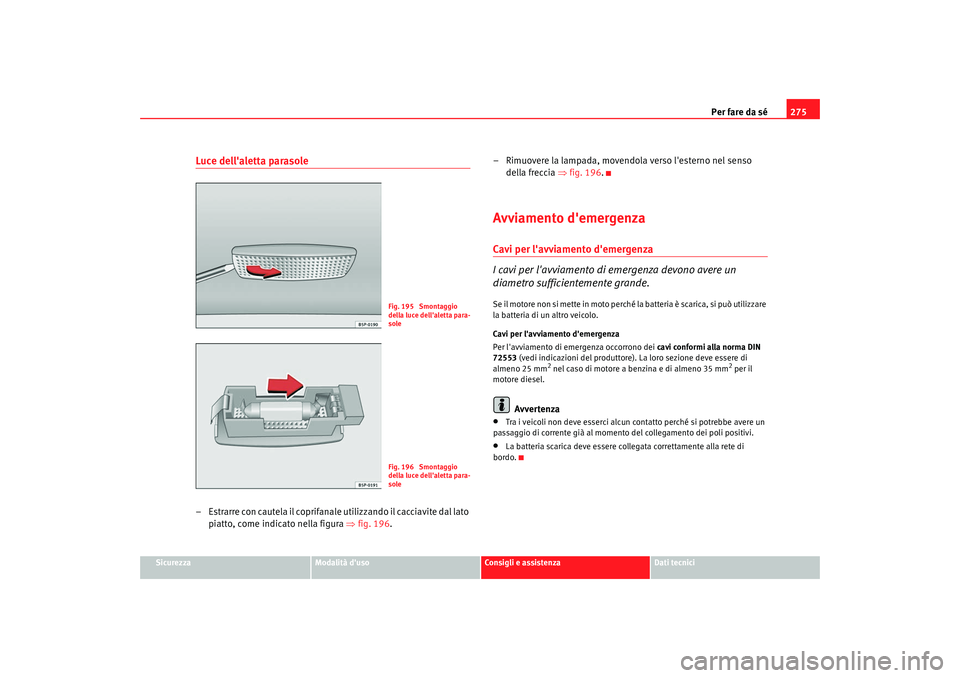

Luce dell'aletta parasole– Estrarre con cautela il coprifanale utilizzando il cacciavite dal lato
piatto, come indicato nella figura ⇒fig. 196 . – Rimuovere la lampada, movendola verso l'esterno nel senso
della freccia ⇒fig. 196 .
Avviamento d'emergenzaCavi per l'avviamento d'emergenza
I cavi per l'avviamento di emergenza devono avere un
diametro sufficientemente grande.Se il motore non si mette in moto perché la batteria è scarica, si può utilizzare
la batteria di un altro veicolo.
Cavi per l'avviamento d'emergenza
Per l'avviamento di emergenza occorrono dei cavi conformi alla norma DIN
72553 (vedi indicazioni del produttore). La loro sezione deve essere di
almeno 25 mm
2 nel caso di motore a benzina e di almeno 35 mm
2 per il
motore diesel.
Avvertenza
•
Tra i veicoli non deve esserci alcun contatto perché si potrebbe avere un
passaggio di corrente già al momento del collegamento dei poli positivi.
•
La batteria scarica deve essere collegata correttamente alla rete di
bordo.
Fig. 195 Smontaggio
della luce dell'aletta para-
soleFig. 196 Smontaggio
della luce dell'aletta para-
sole
altea_italia Seite 275 Donne rstag, 12. Februar 2009 10:14 10

Per fare da sé

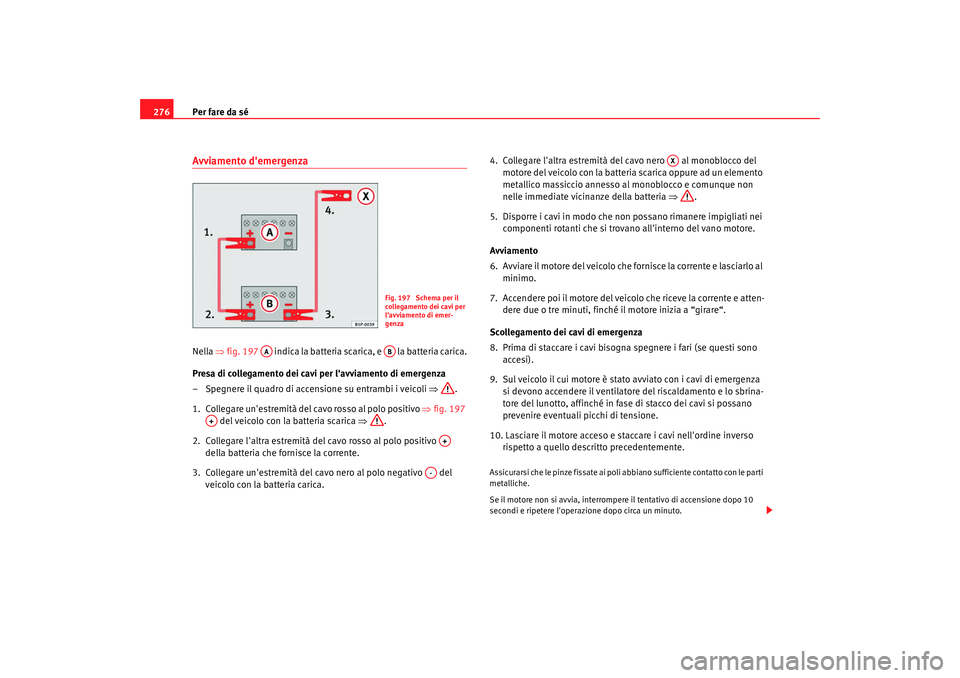

276Avviamento d'emergenzaNella ⇒fig. 197 indica la batteria scarica, e la batteria carica.
Presa di collegamento dei cavi per l'avviamento di emergenza
– Spegnere il quadro di accensione su entrambi i veicoli ⇒.
1. Collegare un'estremità del cavo rosso al polo positivo ⇒fig. 197
del veicolo con la batteria scarica ⇒ .
2. Collegare l'altra estremità del cavo rosso al polo positivo della batteria che fornisce la corrente.
3. Collegare un'estremità del cavo nero al polo negativo del veicolo con la batteria carica. 4. Collegare l'altra estremità del cavo nero al monoblocco del
motore del veicolo con la batteria scarica oppure ad un elemento
metallico massiccio annesso al monoblocco e comunque non
nelle immediate vicinanze della batteria ⇒ .
5. Disporre i cavi in modo che non possano rimanere impigliati nei componenti rotanti che si trovano all'interno del vano motore.
Avviamento
6. Avviare il motore del veicolo che fornisce la corrente e lasciarlo al minimo.
7. Accendere poi il motore del veicolo che riceve la corrente e atten- dere due o tre minuti, finché il motore inizia a “girare“.
Scollegamento dei cavi di emergenza
8. Prima di staccare i cavi bisogna spegnere i fari (se questi sono accesi).
9. Sul veicolo il cui motore è stato avviato con i cavi di emergenza si devono accendere il ventilatore del riscaldamento e lo sbrina-
tore del lunotto, affinché in fase di stacco dei cavi si possano
prevenire eventuali picchi di tensione.
10. Lasciare il motore acceso e staccare i cavi nell'ordine inverso rispetto a quello descritto precedentemente.
Assicurarsi che le pinze fissate ai poli abbiano sufficiente contatto con le parti
metalliche.
Se il motore non si avvia, interrompere il tentativo di accensione dopo 10
secondi e ripetere l'operazione dopo circa un minuto.
Fig. 197 Schema per il
collegamento dei cavi per
l'avviamento di emer-
genza
AA
AB
A+
A+
A-
AX
altea_italia Seite 276 Donne rstag, 12. Februar 2009 10:14 10

Per fare da sé277
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

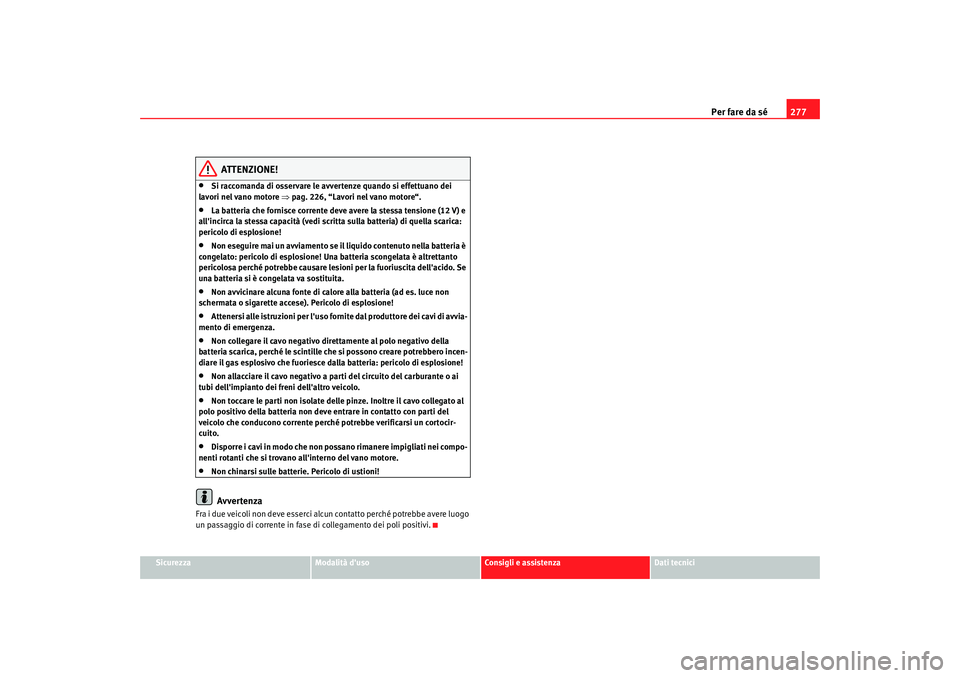

ATTENZIONE!
•
Si raccomanda di osservare le avvertenze quando si effettuano dei
lavori nel vano motore ⇒pag. 226, “Lavori nel vano motore“.
•
La batteria che fornisce corrente deve avere la stessa tensione (12 V) e
all'incirca la stessa capacità (vedi scritta sulla batteria) di quella scarica:
pericolo di esplosione!
•
Non eseguire mai un avviamento se il liquido contenuto nella batteria è
congelato: pericolo di esplosione! Una batteria scongelata è altrettanto
pericolosa perché potrebbe causare lesioni per la fuoriuscita dell'acido. Se
una batteria si è congelata va sostituita.
•
Non avvicinare alcuna fonte di calore alla batteria (ad es. luce non
schermata o sigarette accese). Pericolo di esplosione!
•
Attenersi alle istruzioni per l'uso fornite dal produttore dei cavi di avvia-
mento di emergenza.
•
Non collegare il cavo negativo direttamente al polo negativo della
batteria scarica, perché le scintille che si possono creare potrebbero incen-
diare il gas esplosivo che fuoriesce dalla batteria: pericolo di esplosione!
•
Non allacciare il cavo negativo a parti del circuito del carburante o ai
tubi dell'impianto dei freni dell'altro veicolo.
•
Non toccare le parti non isolate delle pinze. Inoltre il cavo collegato al
polo positivo della batteria non deve entrare in contatto con parti del
veicolo che conducono corrente perché potrebbe verificarsi un cortocir-
cuito.
•
Disporre i cavi in modo che non possano rimanere impigliati nei compo-
nenti rotanti che si trovano all'interno del vano motore.
•
Non chinarsi sulle batterie. Pericolo di ustioni!Avvertenza
Fra i due veicoli non deve esserci alcun contatto perché potrebbe avere luogo
un passaggio di corrente in fase di collegamento dei poli positivi.
altea_italia Seite 277 Donne rstag, 12. Februar 2009 10:14 10

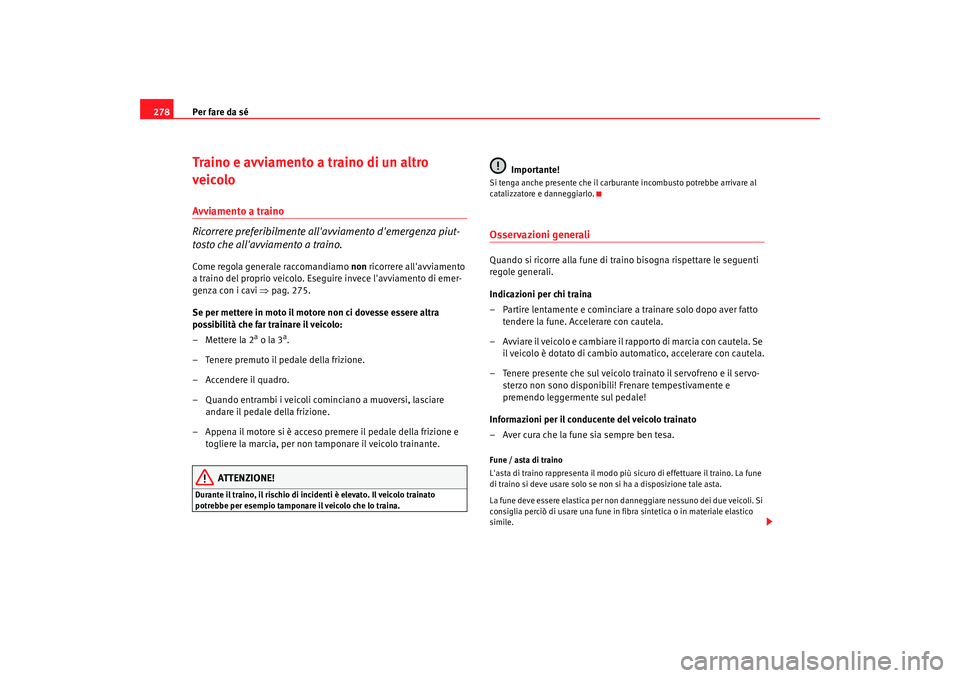

Per fare da sé
278Traino e avviamento a traino di un altro
veicoloAvviamento a traino
Ricorrere preferibilmente all'avviamento d'emergenza piut-
tosto che all'avviamento a traino.Come regola generale raccomandiamo non ricorrere all'avviamento
a traino del proprio veicolo. Eseguire invece l'avviamento di emer-
genza con i cavi ⇒pag. 275.
Se per mettere in moto il motore non ci dovesse essere altra
possibilità che far trainare il veicolo:
– Mettere la 2
a o la 3
a.
– Tenere premuto il pedale della frizione.
– Accendere il quadro.
– Quando entrambi i veicoli cominciano a muoversi, lasciare andare il pedale della frizione.
– Appena il motore si è acceso premere il pedale della frizione e togliere la marcia, per non tamponare il veicolo trainante.
ATTENZIONE!
Durante il traino, il rischio di incidenti è elevato. Il veicolo trainato
potrebbe per esempio tamponare il veicolo che lo traina.
Importante!
Si tenga anche presente che il carburante incombusto potrebbe arrivare al
catalizzatore e danneggiarlo.Osservazioni generaliQuando si ricorre alla fune di traino bisogna rispettare le seguenti
regole generali.
Indicazioni per chi traina
– Partire lentamente e cominciare a trainare solo dopo aver fatto tendere la fune. Accelerare con cautela.
– Avviare il veicolo e cambiare il rapporto di marcia con cautela. Se il veicolo è dotato di cambio automatico, accelerare con cautela.
– Tenere presente che sul veicolo trainato il servofreno e il servo- sterzo non sono disponibili! Frenare tempestivamente e
premendo leggermente sul pedale!
Informazioni per il conducente del veicolo trainato
– Aver cura che la fune sia sempre ben tesa.Fune / asta di traino
L'asta di traino rappresenta il modo più sicuro di effettuare il traino. La fune
di traino si deve usare solo se non si ha a disposizione tale asta.
La fune deve essere elastica per non danneggiare nessuno dei due veicoli. Si
consiglia perciò di usare una fune in fibra sintetica o in materiale elastico
simile.
altea_italia Seite 278 Donne rstag, 12. Februar 2009 10:14 10

Per fare da sé279
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

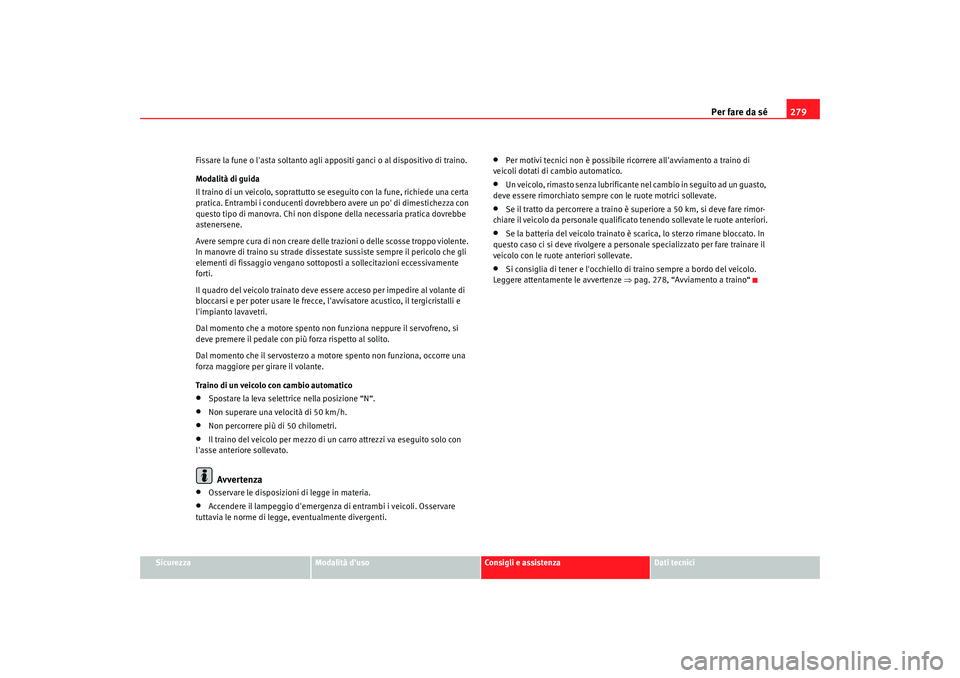

Fissare la fune o l'asta soltanto agli appositi ganci o al dispositivo di traino.
Modalità di guida
Il traino di un veicolo, soprattutto se eseguito con la fune, richiede una certa
pratica. Entrambi i conducenti dovrebbero avere un po' di dimestichezza con
questo tipo di manovra. Chi non dispone della necessaria pratica dovrebbe
astenersene.
Avere sempre cura di non creare delle trazioni o delle scosse troppo violente.
In manovre di traino su strade dissestate sussiste sempre il pericolo che gli
elementi di fissaggio vengano sottoposti a sollecitazioni eccessivamente
forti.
Il quadro del veicolo trainato deve essere acceso per impedire al volante di
bloccarsi e per poter usare le frecce, l'avvisatore acustico, il tergicristalli e
l'impianto lavavetri.
Dal momento che a motore spento non funziona neppure il servofreno, si
deve premere il pedale con più forza rispetto al solito.
Dal momento che il servosterzo a motore spento non funziona, occorre una
forza maggiore per girare il volante.
Traino di un veicolo con cambio automatico
•
Spostare la leva selettrice nella posizione “N“.
•
Non superare una velocità di 50 km/h.
•
Non percorrere più di 50 chilometri.
•
Il traino del veicolo per mezzo di un carro attrezzi va eseguito solo con
l'asse anteriore sollevato.Avvertenza
•
Osservare le disposizioni di legge in materia.
•
Accendere il lampeggio d'emergenza di entrambi i veicoli. Osservare
tuttavia le norme di legge, eventualmente divergenti.
•
Per motivi tecnici non è possibile ricorrere all'avviamento a traino di
veicoli dotati di cambio automatico.
•
Un veicolo, rimasto senza lubrificante nel cambio in seguito ad un guasto,
deve essere rimorchiato sempre con le ruote motrici sollevate.
•
Se il tratto da percorrere a traino è superiore a 50 km, si deve fare rimor-
chiare il veicolo da personale qualificato tenendo sollevate le ruote anteriori.
•
Se la batteria del veicolo trainato è scarica, lo sterzo rimane bloccato. In
questo caso ci si deve rivolgere a personale specializzato per fare trainare il
veicolo con le ruote anteriori sollevate.
•
Si consiglia di tener e l'occhiello di traino sempre a bordo del veicolo.
Leggere attentamente le avvertenze ⇒pag. 278, “Avviamento a traino“
altea_italia Seite 279 Donne rstag, 12. Februar 2009 10:14 10
