Seat Altea 2009 Manuale del proprietario (in Italian)

Per fare da sé
280Anelli per trainoMontaggio del gancio di traino
– Prendere l'anello di traino dal set di attrezzi di bordo. – Aprire la prima copertura tirandola a sé e lasciandola agganciata
al veicolo.
– Rimuovere la copertura del foro filettato, introducendo un caccia- vite nella fessura inferiore e facendo leva con attenzione.
– Avvitare il gancio fino in fondo verso sinistra nel senso indicato
dalla freccia o nel foro della parte anteriore ⇒ fig. 198 o in quello
della parte posteriore ⇒fig. 199 .
Fig. 198 Lato anteriore
destro del veicolo:
montaggio del gancio di
traino anterioreFig. 199 Lato posteriore
del veicolo: montaggio
del gancio di traino
altea_italia Seite 280 Donne rstag, 12. Februar 2009 10:14 10

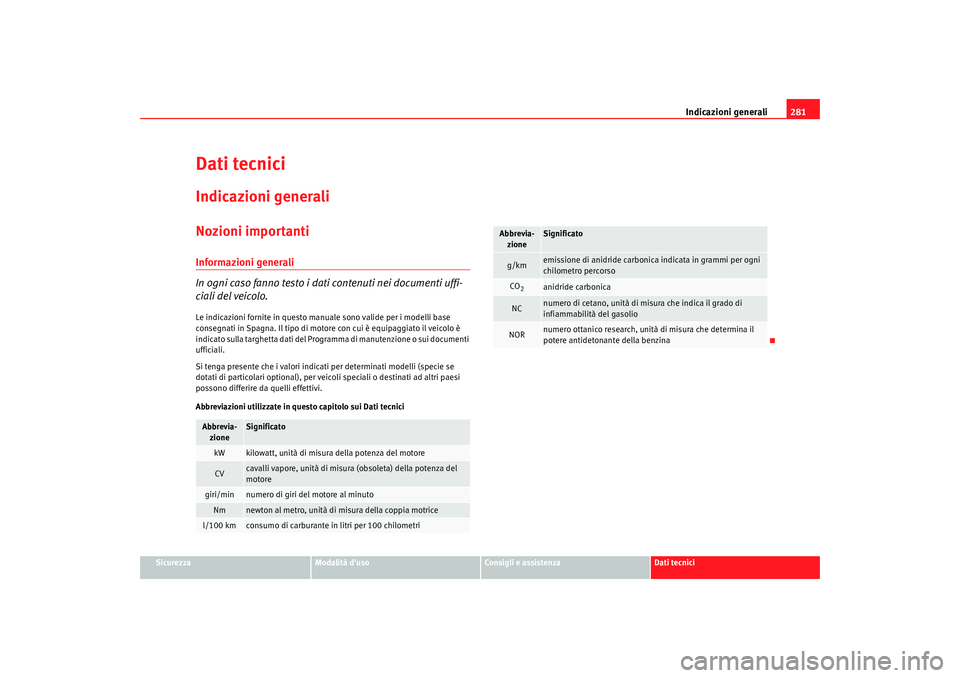

Indicazioni generali281
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Dati tecniciIndicazioni generaliNozioni importantiInformazioni generali
In ogni caso fanno testo i dati contenuti nei documenti uffi-
ciali del veicolo.Le indicazioni fornite in questo manuale sono valide per i modelli base
consegnati in Spagna. Il tipo di motore con cui è equipaggiato il veicolo è
indicato sulla targhetta dati del Programma di manutenzione o sui documenti
ufficiali.
Si tenga presente che i valori indicati per determinati modelli (specie se
dotati di particolari optional), per veicoli speciali o destinati ad altri paesi
possono differire da quelli effettivi.
Abbreviazioni utilizzate in questo capitolo sui Dati tecniciAbbrevia-
zione
Significato
kW
kilowatt, unità di misura della potenza del motore
CV
cavalli vapore, unità di misura (obsoleta) della potenza del
motore
giri/min
numero di giri del motore al minuto
Nm
newton al metro, unità di misura della coppia motrice
l/100 km
consumo di carburante in litri per 100 chilometri
g/km
emissione di anidride carbonica indicata in grammi per ogni
chilometro percorso
CO2
anidride carbonica
NC
numero di cetano, unità di misura che indica il grado di
infiammabilità del gasolio
NOR
numero ottanico research, unità di misura che determina il
potere antidetonante della benzina
Abbrevia-
zione
Significato
altea_italia Seite 281 Donne rstag, 12. Februar 2009 10:14 10

Indicazioni generali
282Dati del veicolo
I dati più importanti sono indicati sulla targhetta del modello
e su quella dei dati vettura.I veicoli destinati all'esportazione in alcuni determinati paesi non sono dotati
di tale targhetta.
Targhetta di identificazione
La targhetta di identificazione si trova sul longherone sinistro all'interno del
vano motore.
Numero di identificazione del veicolo
Il numero d'identificazione del veicolo (numero di telaio) si può leggere
dall'esterno attraverso una striscia trasparente situata sulla parte inferiore
oscura del parabrezza. Tale striscia si trova sul lato sinistro del veicolo, nella
zona inferiore del parabrezza. Si trova anche sul lato destro dell'interno del
vano motore. Targhetta dei dati del veicolo
L'adesivo con i dati del veicolo è applicato sulla cavità della ruota di scorta
all'interno del vano bagagli.
Sulla targhetta sono riportati i seguenti dati:
⇒fig. 200 .
I dati del veicolo si trovano anche nel Programma di manutenzione. Numero interno di produzione
Numero di identificazione del veicolo (numero di telaio)
Numero di identificazione del tipo
Indicazione del tipo / potenza del motore
Sigle di motore e cambio
Codice vernice / codice di identificazione dell'allestimento interno
Codice di identificazione equipaggiamenti optional
Valori dei consumi.
Valori delle emissioni di CO
2.
I dati dal 2 al 9 compaiono anche nel Programma di Manutenzione.
Valori di consumi e CO
2
Consumi (l/100 km) / Emissioni di CO
2 (g/km) urbano.
Consumi (l/100 km) / Emissioni di CO2 (g/km) extraurbano.
Consumi (l/100 km) / Emissioni di CO2 (g/km) misto.
Fig. 200 Targhetta dati
vettura nel bagagliaio
A1A2A3A4A5A6A7A8A9AAABAC
altea_italia Seite 282 Donne rstag, 12. Februar 2009 10:14 10

Indicazioni generali283
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Metodi di rilevamento dei valoriConsumi
I dati relativi ai consumi e alle emissioni che compaiono sulla
targhetta sono calcolati individualmente per ogni vettura.Il consumo di carburante e le emissioni di CO
2 del veicolo si possono consul-
tare sulla targhetta portadati del veicolo.
I valori di consumo ed emissioni si riferiscono alla categoria di massa, alla
quale la propria vettura viene assegnata sulla base della combinazione
motore / cambio e dell'equipaggiamento specifico.
I valori dei consumi e delle emissioni sono stati determinati secondo la diret-
tiva di misurazione 1999 /100 / CE. Questa direttiva vincolante impone una
determinazione realistica del consumo considerando le condizioni di
impiego quotidiane.
Per la misurazione sono prese in considerazione le seguenti condizioni di
verifica:
Avvertenza
•
A seconda dello stile di guida, delle condizioni stradali e del traffico, degli
influssi ambientali e dello stato del veicolo, si possono ottenere per i
consumi dei valori diversi da quelli determinati.
PesiIl valore della massa a vuoto si riferisce al modello base con il serbatoio riem-
pito al 90 % e senza optional. Il valore indicato include il conducente, il cui
peso è stato quantificato in 75 kg (valore medio).
La massa a vuoto è maggiore in determinati modelli, con allestimenti opzio-
nali oppure quando si montano accessori in un secondo momento ⇒.Ciclo urbano
La misurazione nel ciclo urbano inizia con partenza a motore
freddo. Successivamente viene simulato il normale impiego
in città.
Ciclo extra-
urbano
Nel ciclo extraurbano il veicolo viene fatto accelerare e rallen-
tare ripetutamente in tutte le marce, come avviene nel nor-
male impiego. La velocità varia da 0 a 120 km/h.
Ciclo misto
Il calcolo dei consumi per il ciclo misto è stato eseguito pon-
derando per il 37% i valori del ciclo urbano e per il 63%
quelli relativi al ciclo extraurbano.
Emissioni di
CO2
Per determinare le emissioni di anidride carbonica si raccol-
gono i gas di scarico emessi durante i due cicli di prova.
Dalle successive analisi dei gas di scarico si ricava (oltre ad
altri risultati) il valore delle emissioni di CO
2.
altea_italia Seite 283 Donne rstag, 12. Februar 2009 10:14 10

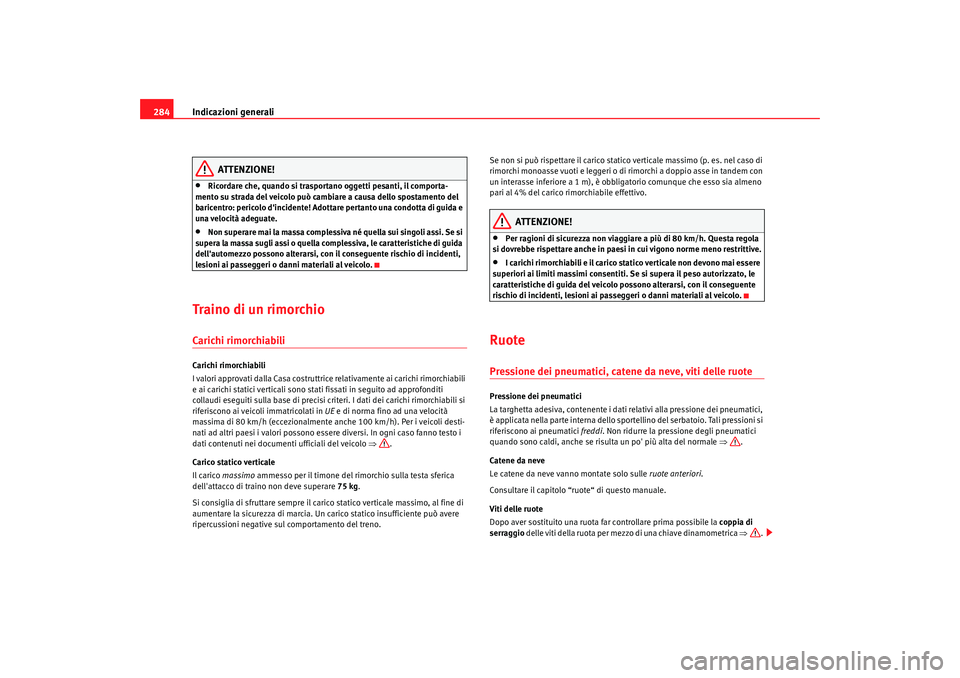

Indicazioni generali
284
ATTENZIONE!
•
Ricordare che, quando si trasportano oggetti pesanti, il comporta-
mento su strada del veicolo può cambiare a causa dello spostamento del
baricentro: pericolo d'incidente! Adottare pertanto una condotta di guida e
una velocità adeguate.
•
Non superare mai la massa complessiva né quella sui singoli assi. Se si
supera la massa sugli assi o quella complessiva, le caratteristiche di guida
dell'automezzo possono alterarsi, con il conseguente rischio di incidenti,
lesioni ai passeggeri o danni materiali al veicolo.
Traino di un rimorchioCarichi rimorchiabiliCarichi rimorchiabili
I valori approvati dalla Casa costruttrice relativamente ai carichi rimorchiabili
e ai carichi statici verticali sono stati fissati in seguito ad approfonditi
collaudi eseguiti sulla base di precisi criteri. I dati dei carichi rimorchiabili si
riferiscono ai veicoli immatricolati in UE e di norma fino ad una velocità
massima di 80 km/h (eccezionalmente anche 100 km/h). Per i veicoli desti-
nati ad altri paesi i valori possono essere diversi. In ogni caso fanno testo i
dati contenuti nei documenti ufficiali del veicolo ⇒.
Carico statico verticale
Il carico massimo ammesso per il timone del rimorchio sulla testa sferica
dell'attacco di traino non deve superare 75 kg.
Si consiglia di sfruttare sempre il carico statico verticale massimo, al fine di
aumentare la sicurezza di marcia. Un carico statico insufficiente può avere
ripercussioni negative sul comportamento del treno. Se non si può rispettare il carico statico verticale massimo (p. es. nel caso di
rimorchi monoasse vuoti e leggeri o di rimorchi a doppio asse in tandem con
un interasse inferiore a 1 m), è obbligatorio comunque che esso sia almeno
pari al 4% del carico rimorchiabile effettivo.
ATTENZIONE!
•
Per ragioni di sicurezza non viaggiare a più di 80 km/h. Questa regola
si dovrebbe rispettare anche in paesi in cui vigono norme meno restrittive.
•
I carichi rimorchiabili e il carico statico verticale non devono mai essere
superiori ai limiti massimi consentiti. Se si supera il peso autorizzato, le
caratteristiche di guida del veicolo possono alterarsi, con il conseguente
rischio di incidenti, lesioni ai passeggeri o danni materiali al veicolo.
RuotePressione dei pneumatici, catene da neve, viti delle ruotePressione dei pneumatici
La targhetta adesiva, contenente i dati relativi alla pressione dei pneumatici,
è applicata nella parte interna dello sportellino del serbatoio. Tali pressioni si
riferiscono ai pneumatici freddi. Non ridurre la pressione degli pneumatici
quando sono caldi, anche se risulta un po' più alta del normale ⇒.
Catene da neve
Le catene da neve vanno montate solo sulle ruote anteriori.
Consultare il capitolo “ruote“ di questo manuale.
Viti delle ruote
Dopo aver sostituito una ruota far controllare prima possibile la coppia di
serraggio delle viti della ruota per mezzo di una chiave dinamometrica ⇒.
altea_italia Seite 284 Donne rstag, 12. Februar 2009 10:14 10

Indicazioni generali285
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

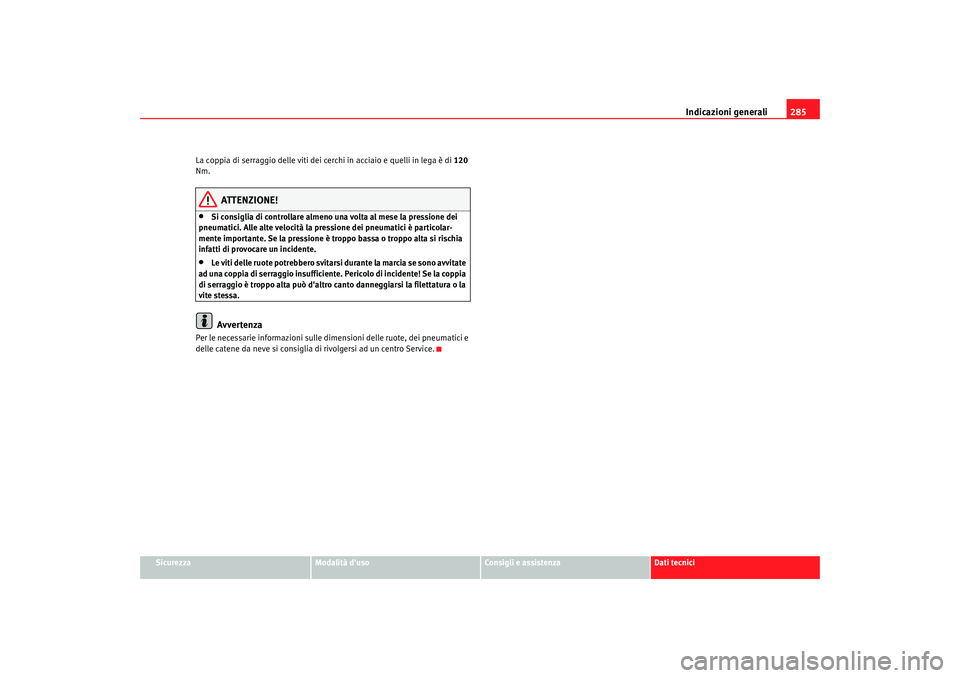

La coppia di serraggio delle viti dei cerchi in acciaio e quelli in lega è di 120
Nm.
ATTENZIONE!
•
Si consiglia di controllare almeno una volta al mese la pressione dei
pneumatici. Alle alte velocità la pressione dei pneumatici è particolar-
mente importante. Se la pressione è troppo bassa o troppo alta si rischia
infatti di provocare un incidente.
•
Le vit i de lle r uo te p otreb be ro svita rsi d ura n te la ma rcia se son o a v vita te
ad una coppia di serraggio insufficiente. Pericolo di incidente! Se la coppia
di serraggio è troppo alta può d'altro canto danneggiarsi la filettatura o la
vite stessa.Avvertenza
Per le necessarie informazioni sulle dimensioni delle ruote, dei pneumatici e
delle catene da neve si consiglia di rivolgersi ad un centro Service.
altea_italia Seite 285 Donne rstag, 12. Februar 2009 10:14 10

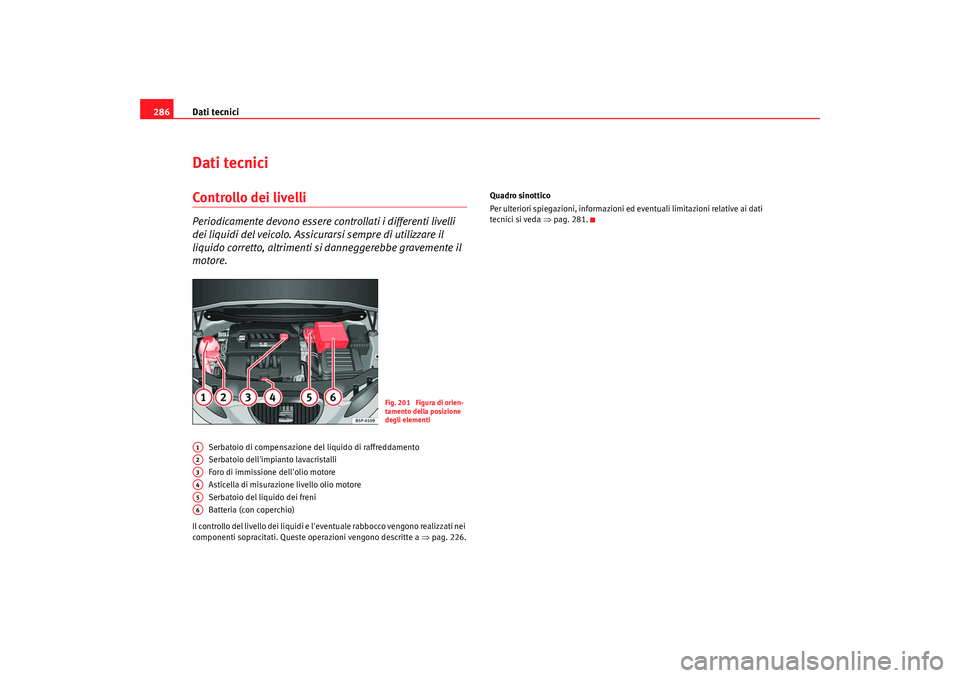

Dati tecnici
286Dati tecniciControllo dei livelliPeriodicamente devono essere controllati i differenti livelli
dei liquidi del veicolo. Assicurarsi sempre di utilizzare il
liquido corretto, altrimenti si danneggerebbe gravemente il
motore.
Serbatoio di compensazione del liquido di raffreddamento
Serbatoio dell'impianto lavacristalli
Foro di immissione dell'olio motore
Asticella di misurazione livello olio motore
Serbatoio del liquido dei freni
Batteria (con coperchio)
Il controllo del livello dei liquidi e l'eventuale rabbocco vengono realizzati nei
componenti sopracitati. Queste operazioni vengono descritte a ⇒pag. 226. Quadro sinottico
Per ulteriori spiegazioni, informazioni ed eventuali limitazioni relative ai dati
tecnici si veda
⇒pag. 281.
Fig. 201 Figura di orien-
tamento della posizione
degli elementi
A1A2A3A4A5A6
altea_italia Seite 286 Donne rstag, 12. Februar 2009 10:14 10

Dati tecnici287
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

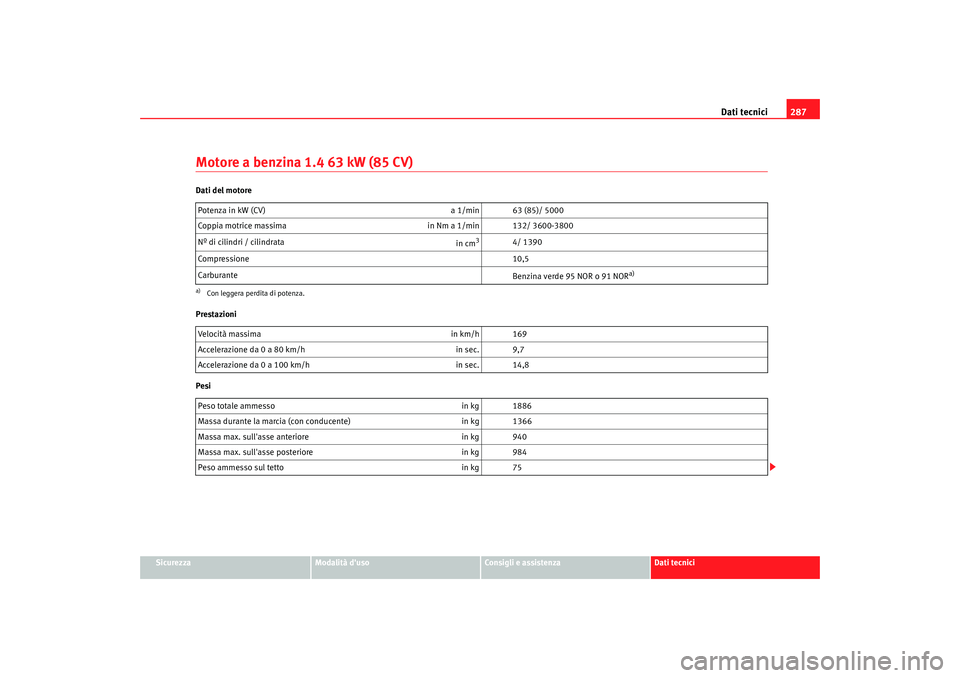

Motore a benzina 1.4 63 kW (85 CV)Dati del motore
Prestazioni
PesiPotenza in kW (CV)
a 1/min 63 (85)/ 5000
Coppia motrice massima in Nm a 1/min 132/ 3600-3800
Nº di cilindri / cilindrata in cm
3
4/ 1390
Compressione 10,5
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenza.Velocità massimain km/h 169
Accelerazione da 0 a 80 km/h in sec. 9,7
Accelerazione da 0 a 100 km/h in sec. 14,8
Peso totale ammesso in kg 1886
Massa durante la marcia (con conducente) in kg 1366
Massa max. sull'asse anteriore in kg 940
Massa max. sull'asse posteriore in kg 984
Peso ammesso sul tetto in kg 75
altea_italia Seite 287 Donnerstag, 12. Februar 2009 10:14 10

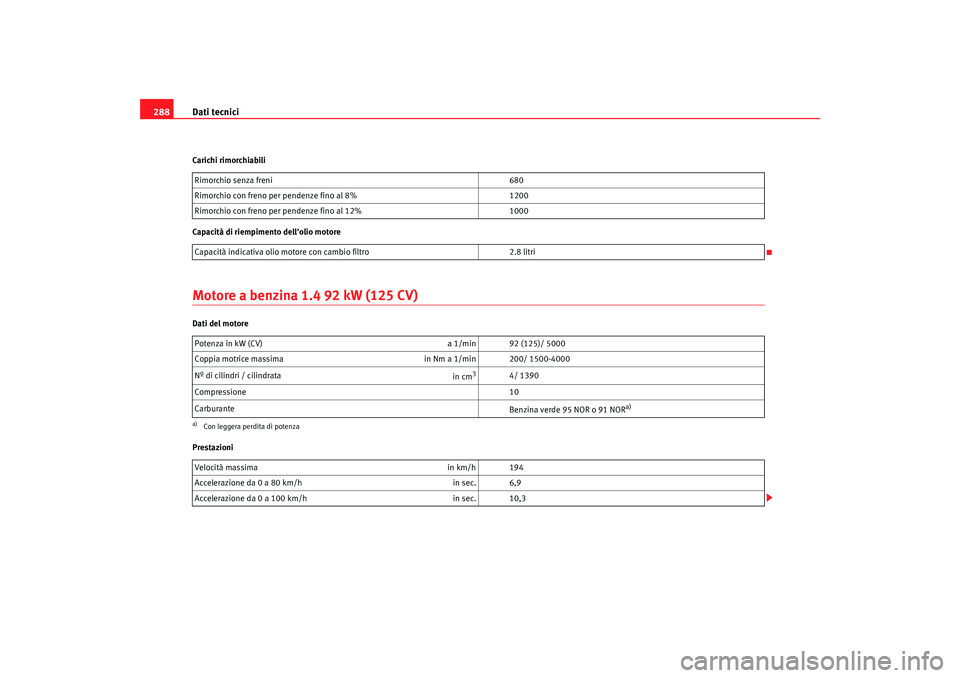

Dati tecnici
288Carichi rimorchiabili
Capacità di riempimento dell'olio motoreMotore a benzina 1.4 92 kW (125 CV)Dati del motore
Prestazioni Rimorchio senza freni
680
Rimorchio con freno per pendenze fino al 8% 1200
Rimorchio con freno per pendenze fino al 12% 1000
Capacità indicativa olio motore con cambio filtro 2.8 litri
Potenza in kW (CV) a 1/min 92 (125)/ 5000
Coppia motrice massima in Nm a 1/min 200/ 1500-4000
Nº di cilindri / cilindrata in cm
3
4/ 1390
Compressione 10
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenzaVelocità massimain km/h 194
Accelerazione da 0 a 80 km/h in sec. 6,9
Accelerazione da 0 a 100 km/h in sec. 10,3
altea_italia Seite 288 Donnerstag, 12. Februar 2009 10:14 10

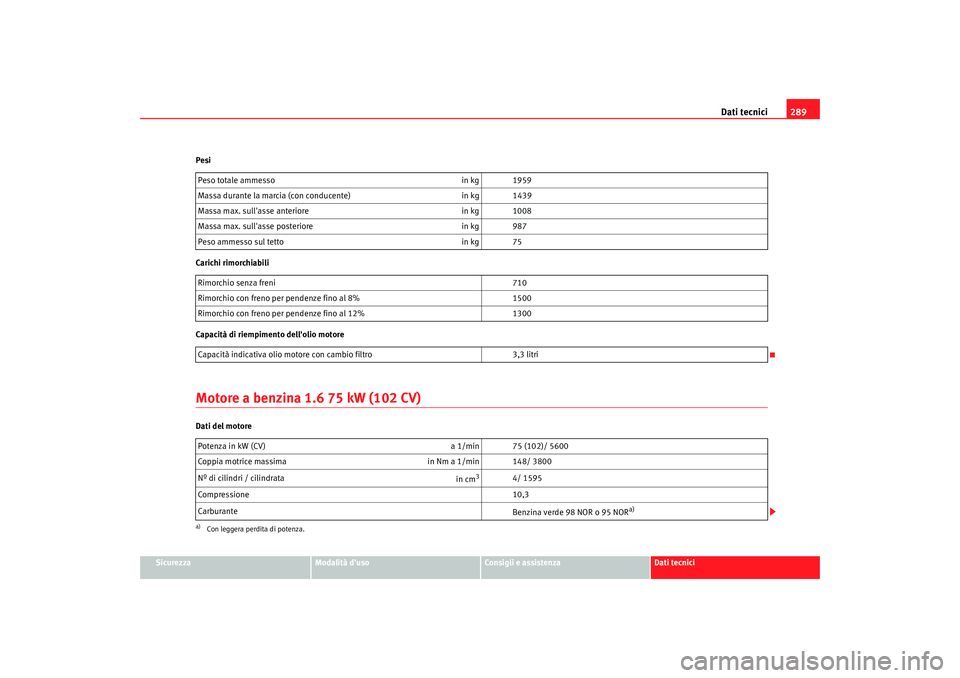

Dati tecnici289
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Pesi
Carichi rimorchiabili
Capacità di riempimento dell'olio motore
Motore a benzina 1.6 75 kW (102 CV)Dati del motore
Peso totale ammesso
in kg 1959
Massa durante la marcia (con conducente) in kg 1439
Massa max. sull'asse anteriore in kg 1008
Massa max. sull'asse posteriore in kg 987
Peso ammesso sul tetto in kg 75
Rimorchio senza freni 710
Rimorchio con freno per pendenze fino al 8% 1500
Rimorchio con freno per pendenze fino al 12% 1300
Capacità indicativa olio motore con cambio filtro 3,3 litri
Potenza in kW (CV) a 1/min 75 (102)/ 5600
Coppia motrice massima in Nm a 1/min 148/ 3800
Nº di cilindri / cilindrata in cm
3
4/ 1595
Compressione 10,3
Carburante Benzina verde 98 NOR o 95 NOR
a)
a)Con leggera perdita di potenza.
altea_italia Seite 289 Donnerstag, 12. Februar 2009 10:14 10
