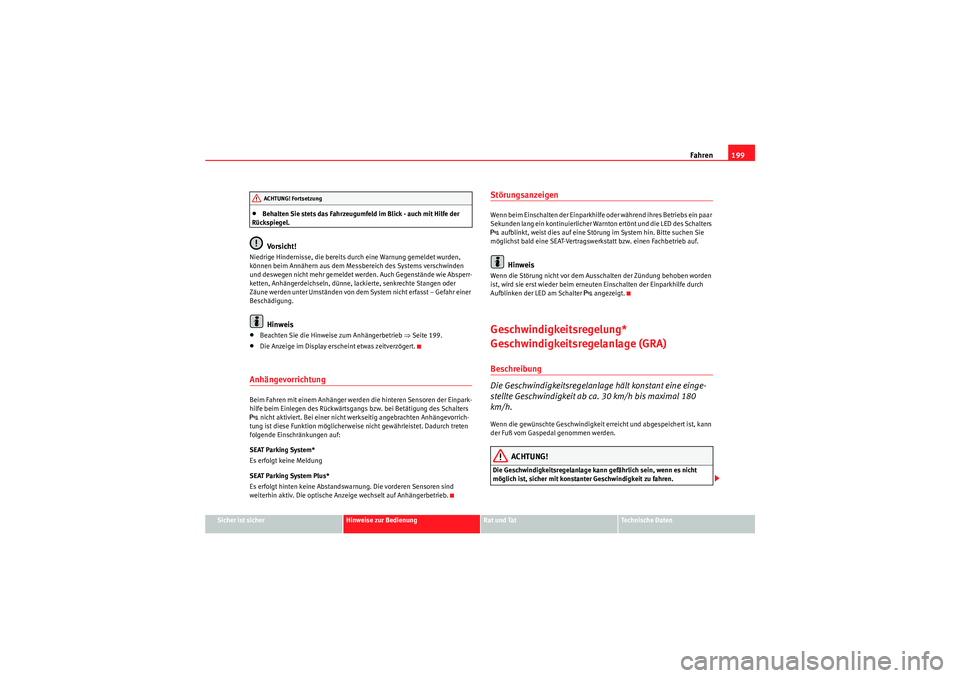

Fahren199
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
•Behalten Sie stets das Fahrzeugumfeld im Blick - auch mit Hilfe der
Rückspiegel.Vo rsi ch t!
Niedrige Hindernisse, die bereits durch eine Warnung gemeldet wurden,
können beim Annähern aus dem Messbereich des Systems verschwinden
und deswegen nicht mehr gemeldet werden. Auch Gegenstände wie Absperr-
ketten, Anhängerdeichseln, dünne, lackierte, senkrechte Stangen oder
Zäune werden unter Umständen von dem System nicht erfasst – Gefahr einer
Beschädigung.
Hinweis
•Beachten Sie die Hinweise zum Anhängerbetrieb ⇒Seite 199.•Die Anzeige im Display erscheint etwas zeitverzögert.AnhängevorrichtungBeim Fahren mit einem Anhänger werden die hinteren Sensoren der Einpark-
hilfe beim Einlegen des Rückwärtsgangs bzw. bei Betätigung des Schalters  nicht aktiviert. Bei einer nicht werkseitig angebrachten Anhängevorrich-
tung ist diese Funktion möglicherweise nicht gewährleistet. Dadurch treten
folgende Einschränkungen auf:
SEAT Parking System*
Es erfolgt keine Meldung
SEAT Parking System Plus*
Es erfolgt hinten keine Abstandswarnung. Die vorderen Sensoren sind
weiterhin aktiv. Die optische Anzeige wechselt auf Anhängerbetrieb.
StörungsanzeigenWenn beim Einschalten der Einparkhilfe oder während ihres Betriebs ein paar
Sekunden lang ein kontinuierlicher Warnton ertönt und die LED des Schalters  aufblinkt, weist dies auf eine Störung im System hin. Bitte suchen Sie
möglichst bald eine SEAT-Vertragswerkstatt bzw. einen Fachbetrieb auf.Hinweis
Wenn die Störung nicht vor dem Ausschalten der Zündung behoben worden
ist, wird sie erst wieder beim erneuten Einschalten der Einparkhilfe durch
Aufblinken der LED am Schalter
 angezeigt.
Geschwindigkeitsregelung*
Geschwindigkeitsregelanlage (GRA)Beschreibung
Die Geschwindigkeitsregelanlage hält konstant eine einge-
stellte Geschwindigkeit ab ca. 30 km/h bis maximal 180
km/h.Wenn die gewünschte Geschwindigkeit erreicht und abgespeichert ist, kann
der Fuß vom Gaspedal genommen werden.
ACHTUNG!
Die Geschwindigkeitsregelanlage kann gefährlich sein, wenn es nicht
möglich ist, sicher mit konstanter Geschwindigkeit zu fahren.
ACHTUNG! Fortsetzung
Altea_DE.book Seite 199 Donnerstag, 26. August 2010 9:36 09

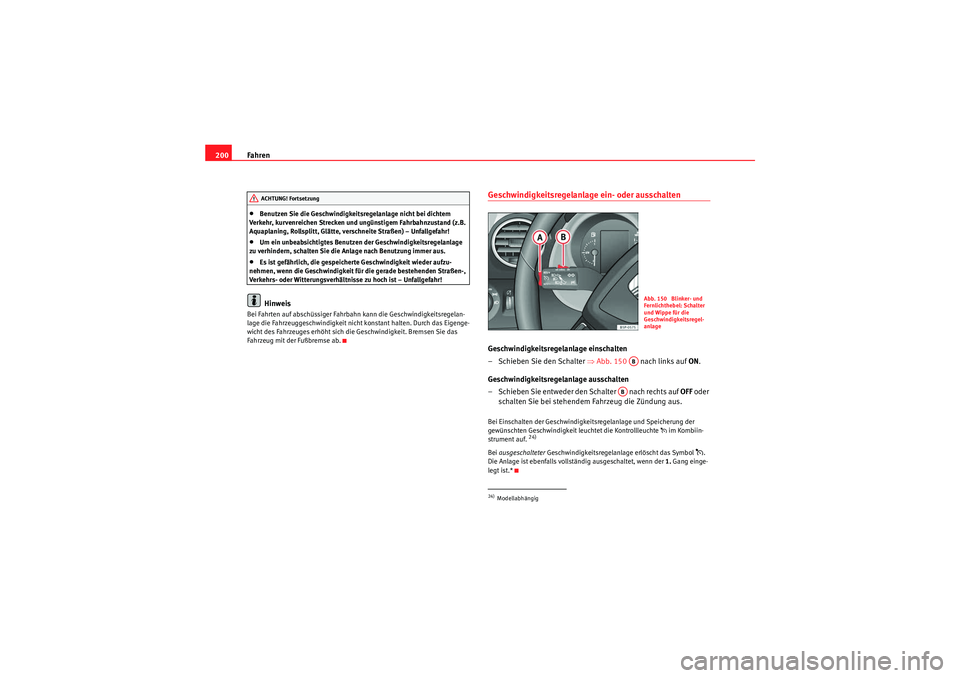

Fahren
200•Benutzen Sie die Geschwindigkeitsregelanlage nicht bei dichtem
Verkehr, kurvenreichen Strecken und ungünstigem Fahrbahnzustand (z.B.
Aquaplaning, Rollsplitt, Glätte, verschneite Straßen) – Unfallgefahr!•Um ein unbeabsichtigtes Benutzen der Geschwindigkeitsregelanlage
zu verhindern, schalten Sie die Anlage nach Benutzung immer aus.•Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzu-
nehmen, wenn die Geschwindigkeit für die gerade bestehenden Straßen-,
Verkehrs- oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Hinweis
Bei Fahrten auf abschüssiger Fahrbahn kann die Geschwindigkeitsregelan-
lage die Fahrzeuggeschwindigkeit nicht konstant halten. Durch das Eigenge-
wicht des Fahrzeuges erhöht sich die Geschwindigkeit. Bremsen Sie das
Fahrzeug mit der Fußbremse ab.
Geschwindigkeitsregelanlage ein- oder ausschaltenGeschwindigkeitsregelanlage einschalten
– Schieben Sie den Schalter ⇒Abb. 150 nach links auf ON .
Geschwindigkeitsregelanlage ausschalten
– Schieben Sie entweder den Schalter nach rechts auf OFF oder
schalten Sie bei stehendem Fahrzeug die Zündung aus.Bei Einschalten der Geschwindigkeitsregelanlage und Speicherung der
gewünschten Geschwindigkeit leuchtet die Kontrollleuchte  im Kombiin-
strument auf.
24)
Bei ausgeschalteter Geschwindigkeitsregelanlage erlöscht das Symbol
.
Die Anlage ist ebenfalls vollständig ausgeschaltet, wenn der 1. Gang einge-
legt ist.*
ACHTUNG! Fortsetzung
24)Modellabhängig
Abb. 150 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AB
AB
Altea_DE.book Seite 200 Donnerstag, 26. August 2010 9:36 09

Fahren201
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

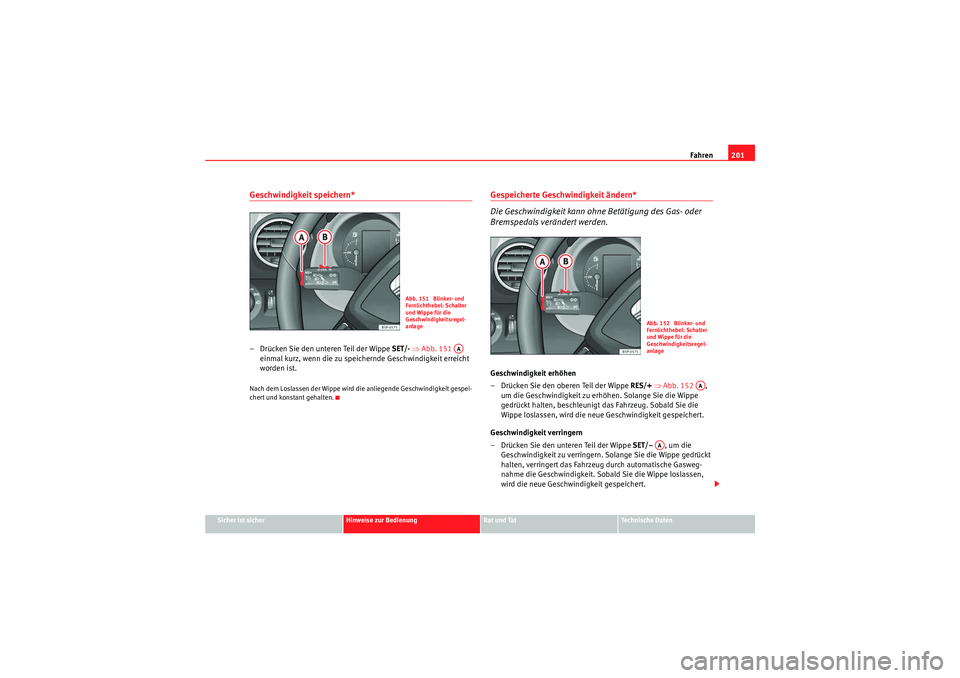

Geschwindigkeit speichern*– Drücken Sie den unteren Teil der Wippe SET/- ⇒ Abb. 151
einmal kurz, wenn die zu speichernde Geschwindigkeit erreicht
worden ist.Nach dem Loslassen der Wippe wird die anliegende Geschwindigkeit gespei-
chert und konstant gehalten.
Gespeicherte Geschwindigkeit ändern*
Die Geschwindigkeit kann ohne Betätigung des Gas- oder
Bremspedals verändert werden.Geschwindigkeit erhöhen
– Drücken Sie den oberen Teil der Wippe RES/+ ⇒Abb. 152 ,
um die Geschwindigkeit zu erhöhen. Solange Sie die Wippe
gedrückt halten, beschleunigt das Fahrzeug. Sobald Sie die
Wippe loslassen, wird die neue Geschwindigkeit gespeichert.
Geschwindigkeit verringern
– Drücken Sie den unteren Teil der Wippe SET/– , um die
Geschwindigkeit zu verringern. Solange Sie die Wippe gedrückt
halten, verringert das Fahrzeug durch automatische Gasweg-
nahme die Geschwindigkeit. Sobald Sie die Wippe loslassen,
wird die neue Geschwindigkeit gespeichert.
Abb. 151 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AA
Abb. 152 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AA
AA
Altea_DE.book Seite 201 Donnerstag, 26. August 2010 9:36 09

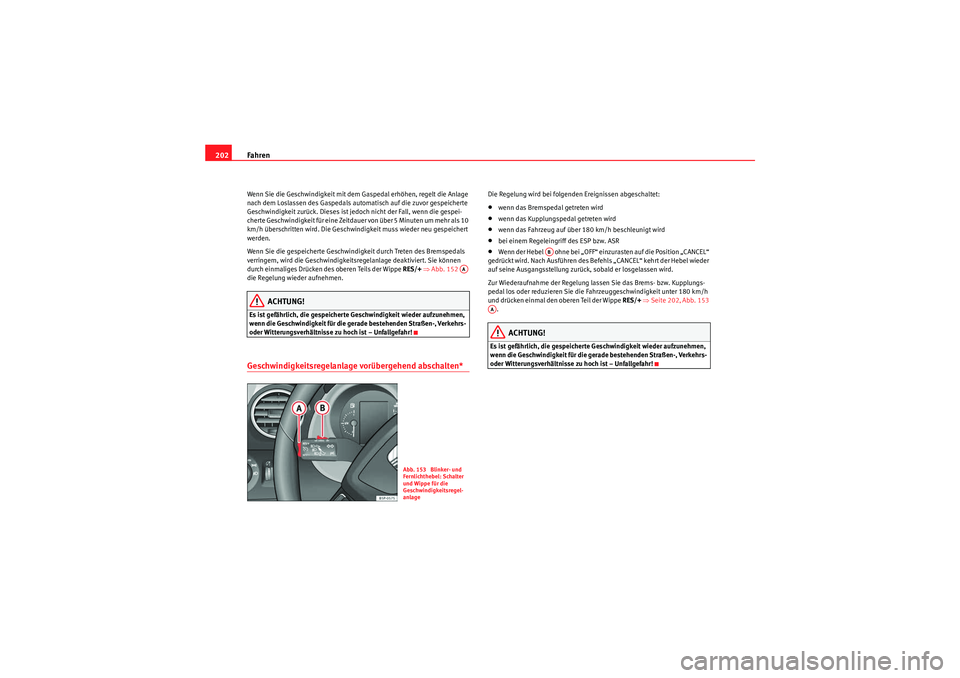

Fahren
202Wenn Sie die Geschwindigkeit mit dem Gaspedal erhöhen, regelt die Anlage
nach dem Loslassen des Gaspedals automatisch auf die zuvor gespeicherte
Geschwindigkeit zurück. Dieses ist jedoch nicht der Fall, wenn die gespei-
cherte Geschwindigkeit für eine Zeitdauer von über 5 Minuten um mehr als 10
km/h überschritten wird. Die Geschwin digkeit muss wieder neu gespeichert
werden.
Wenn Sie die gespeicherte Geschwindigkeit durch Treten des Bremspedals
verringern, wird die Geschwindigkeitsregelanlage deaktiviert. Sie können
durch einmaliges Drücken des oberen Teils der Wippe RES/+ ⇒ Abb. 152
die Regelung wieder aufnehmen.
ACHTUNG!
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Verkehrs-
oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Geschwindigkeitsregelanlage vorübergehend abschalten*
Die Regelung wird bei folgenden Ereignissen abgeschaltet:•wenn das Bremspedal getreten wird•wenn das Kupplungspedal getreten wird•wenn das Fahrzeug auf über 180 km/h beschleunigt wird•bei einem Regeleingriff des ESP bzw. ASR•Wenn der Hebel ohne bei „OFF“ einzurasten auf die Position „CANCEL“
gedrückt wird. Nach Ausführen des Befehls „CANCEL“ kehrt der Hebel wieder
auf seine Ausgangsstellung zurück, sobald er losgelassen wird.
Zur Wiederaufnahme der Regelung lassen Sie das Brems- bzw. Kupplungs-
pedal los oder reduzieren Sie die Fahrzeuggeschwindigkeit unter 180 km/h
und drücken einmal den oberen Teil der Wippe RES/+ ⇒ Seite 202, Abb. 153
.ACHTUNG!
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Verkehrs-
oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!
AA
Abb. 153 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AB
AA
Altea_DE.book Seite 202 Donnerstag, 26. August 2010 9:36 09

Fahren203
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

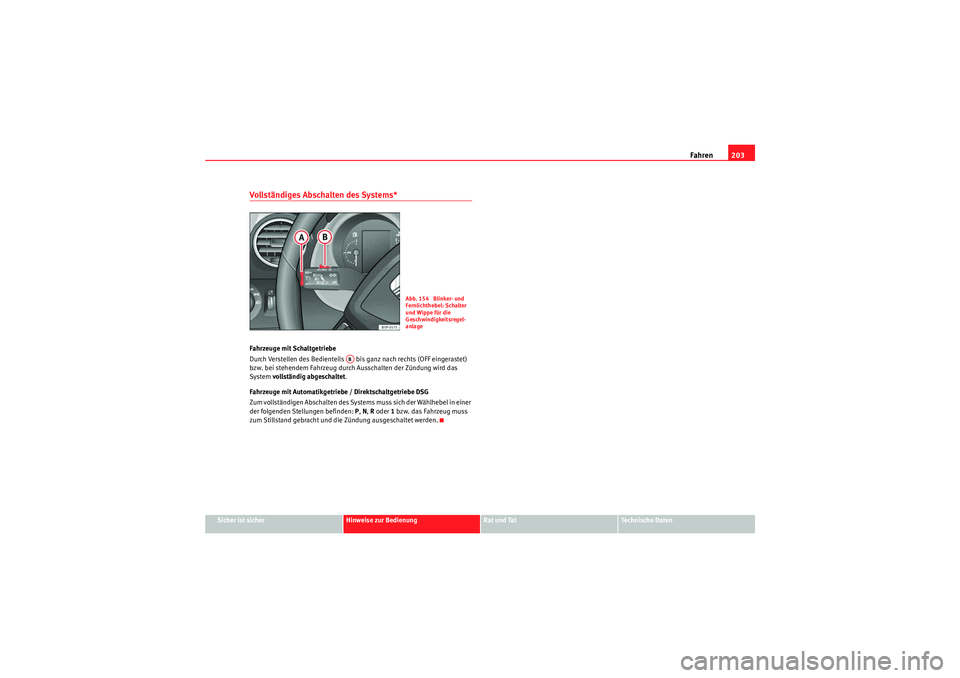

Vollständiges Abschalten des Systems* Fahrzeuge mit Schaltgetriebe
Durch Verstellen des Bedienteils bis ganz nach rechts (OFF eingerastet)
bzw. bei stehendem Fahrzeug durch Ausschalten der Zündung wird das
System vollständig abgeschaltet .
Fahrzeuge mit Automatikgetriebe / Direktschaltgetriebe DSG
Zum vollständigen Abschalten des Systems muss sich der Wählhebel in einer
der folgenden Stellungen befinden: P, N , R oder 1 bzw. das Fahrzeug muss
zum Stillstand gebracht und die Zündung ausgeschaltet werden.
Abb. 154 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AB
Altea_DE.book Seite 203 Donnerstag, 26. August 2010 9:36 09

Altea_DE.book Seite 204 Donnerstag, 26. August 2010 9:36 09

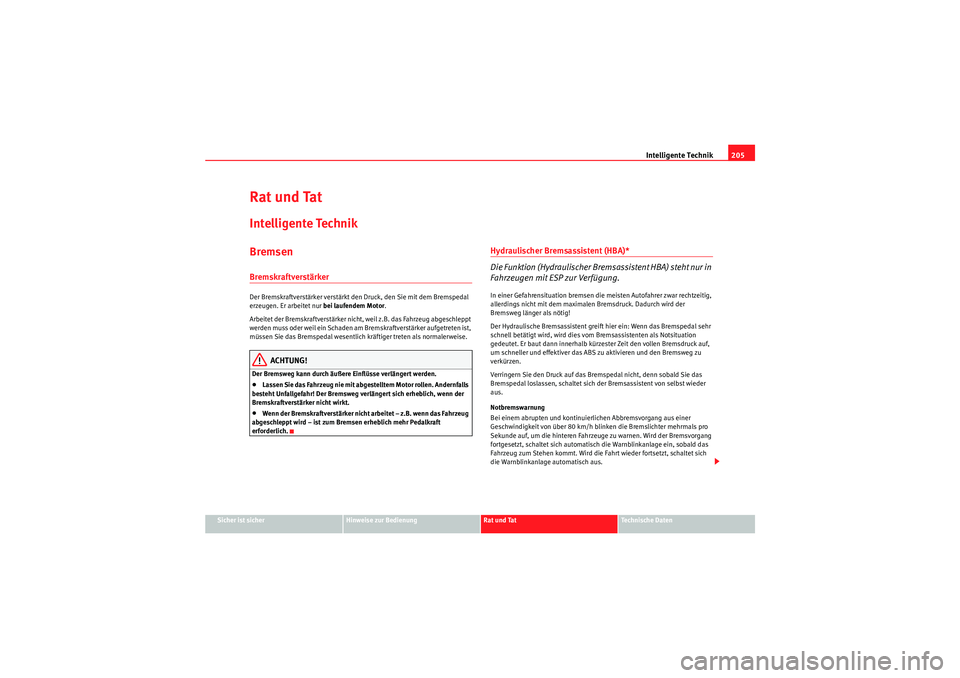

Intelligente Technik205
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Rat und TatIntelligente TechnikBremsenBremskraftverstärker Der Bremskraftverstärker verstärkt den Druck, den Sie mit dem Bremspedal
erzeugen. Er arbeitet nur bei laufendem Motor.
Arbeitet der Bremskraftverstärker nicht, weil z.B. das Fahrzeug abgeschleppt
werden muss oder weil ein Schaden am Bremskraftverstärker aufgetreten ist,
müssen Sie das Bremspedal wesentlich kräftiger treten als normalerweise.
ACHTUNG!
Der Bremsweg kann durch äußere Einflüsse verlängert werden.•Lassen Sie das Fahrzeug nie mit abgestelltem Motor rollen. Andernfalls
besteht Unfallgefahr! Der Bremsweg verlängert sich erheblich, wenn der
Bremskraftverstärker nicht wirkt.•Wenn der Bremskraftverstärker nicht arbeitet – z.B. wenn das Fahrzeug
abgeschleppt wird – ist zum Bremsen erheblich mehr Pedalkraft
erforderlich.
Hydraulischer Bremsassistent (HBA)*
Die Funktion (Hydraulischer Bremsassistent HBA) steht nur in
Fahrzeugen mit ESP zur Verfügung.In einer Gefahrensituation bremsen die meisten Autofahrer zwar rechtzeitig,
allerdings nicht mit dem maximalen Bremsdruck. Dadurch wird der
Bremsweg länger als nötig!
Der Hydraulische Bremsassistent greift hier ein: Wenn das Bremspedal sehr
schnell betätigt wird, wird dies vom Bremsassistenten als Notsituation
gedeutet. Er baut dann innerhalb kürzester Zeit den vollen Bremsdruck auf,
um schneller und effektiver das ABS zu aktivieren und den Bremsweg zu
verkürzen.
Verringern Sie den Druck auf das Bremspedal nicht, denn sobald Sie das
Bremspedal loslassen, schaltet sich der Bremsassistent von selbst wieder
aus.
Notbremswarnung
Bei einem abrupten und kontinuierlichen Abbremsvorgang aus einer
Geschwindigkeit von über 80 km/h blinken die Bremslichter mehrmals pro
Sekunde auf, um die hinteren Fahrzeuge zu warnen. Wird der Bremsvorgang
fortgesetzt, schaltet sich automatisch die Warnblinkanlage ein, sobald das
Fahrzeug zum Stehen kommt. Wird die Fahrt wieder fortsetzt, schaltet sich
die Warnblinkanlage automatisch aus.
Altea_DE.book Seite 205 Donnerstag, 26. August 2010 9:36 09

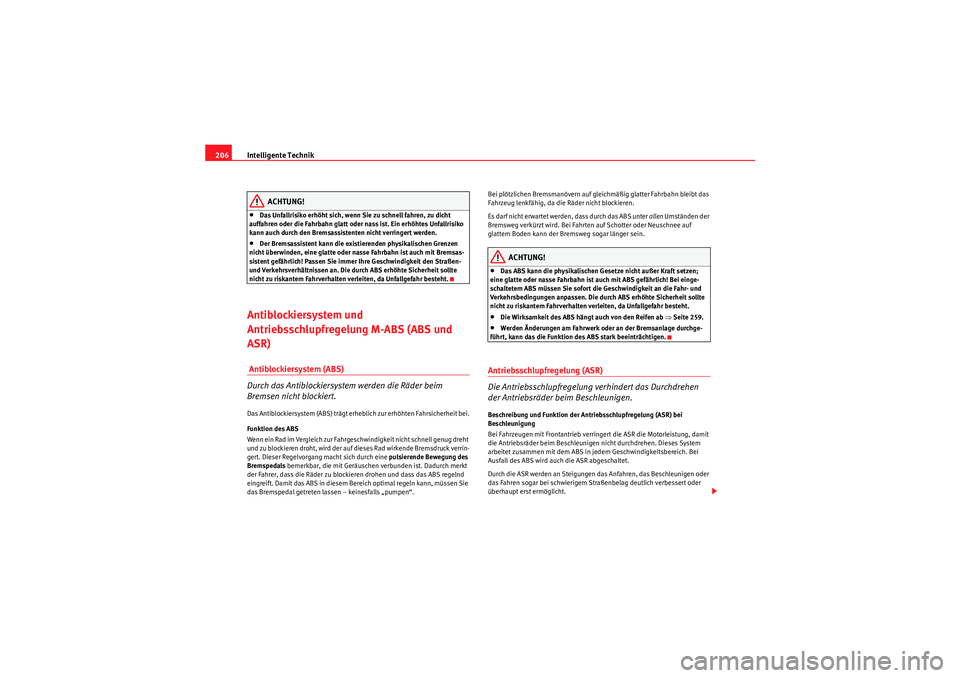

Intelligente Technik
206
ACHTUNG!
•Das Unfallrisiko erhöht sich, wenn Sie zu schnell fahren, zu dicht
auffahren oder die Fahrbahn glatt oder nass ist. Ein erhöhtes Unfallrisiko
kann auch durch den Bremsassistenten nicht verringert werden.•Der Bremsassistent kann die existierenden physikalischen Grenzen
nicht überwinden, eine glatte oder nasse Fahrbahn ist auch mit Bremsas-
sistent gefährlich! Passen Sie immer Ihre Geschwindigkeit den Straßen-
und Verkehrsverhältnissen an. Die durch ABS erhöhte Sicherheit sollte
nicht zu riskantem Fahrverhalten verleiten, da Unfallgefahr besteht.
Antiblockiersystem und
Antriebsschlupfregelung M-ABS (ABS und
ASR) Antiblockiersystem (ABS)
Durch das Antiblockiersystem werden die Räder beim
Bremsen nicht blockiert.Das Antiblockiersystem (ABS) trägt erheblich zur erhöhten Fahrsicherheit bei.
Funktion des ABS
Wenn ein Rad im Vergleich zur Fahrgeschwindigkeit nicht schnell genug dreht
und zu blockieren droht, wird der auf dieses Rad wirkende Bremsdruck verrin-
gert. Dieser Regelvorgang macht sich durch eine pulsierende Bewegung des
Bremspedals bemerkbar, die mit Geräuschen verbunden ist. Dadurch merkt
der Fahrer, dass die Räder zu blockieren drohen und dass das ABS regelnd
eingreift. Damit das ABS in diesem Bereich optimal regeln kann, müssen Sie
das Bremspedal getreten lassen – keinesfalls „pumpen“. Bei plötzlichen Bremsmanövern auf gleichmäßig glatter Fahrbahn bleibt das
Fahrzeug lenkfähig, da die Räder nicht blockieren.
Es darf nicht erwartet werden, dass durch das ABS unter
allen Umständen der
Bremsweg verkürzt wird. Bei Fahrten auf Schotter oder Neuschnee auf
glattem Boden kann der Bremsweg sogar länger sein.
ACHTUNG!
•Das ABS kann die physikalischen Gesetze nicht außer Kraft setzen;
eine glatte oder nasse Fahrbahn ist auch mit ABS gefährlich! Bei einge-
schaltetem ABS müssen Sie sofort die Geschwindigkeit an die Fahr- und
Verkehrsbedingungen anpassen. Die durch ABS erhöhte Sicherheit sollte
nicht zu riskantem Fahrverhalten verleiten, da Unfallgefahr besteht.•Die Wirksamkeit des ABS hängt auch von den Reifen ab ⇒Seite 259.•Werden Änderungen am Fahrwerk oder an der Bremsanlage durchge-
führt, kann das die Funktion des ABS stark beeinträchtigen.
Antriebsschlupfregelung (ASR)
Die Antriebsschlupfregelung verhindert das Durchdrehen
der Antriebsräder beim Beschleunigen.Beschreibung und Funktion der Antriebsschlupfregelung (ASR) bei
Beschleunigung
Bei Fahrzeugen mit Frontantrieb verringert die ASR die Motorleistung, damit
die Antriebsräder beim Beschleunigen nicht durchdrehen. Dieses System
arbeitet zusammen mit dem ABS in jedem Geschwindigkeitsbereich. Bei
Ausfall des ABS wird auch die ASR abgeschaltet.
Durch die ASR werden an Steigungen das Anfahren, das Beschleunigen oder
das Fahren sogar bei schwierigem Straßenbelag deutlich verbessert oder
überhaupt erst ermöglicht.
Altea_DE.book Seite 206 Donnerstag, 26. August 2010 9:36 09

Intelligente Technik207
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

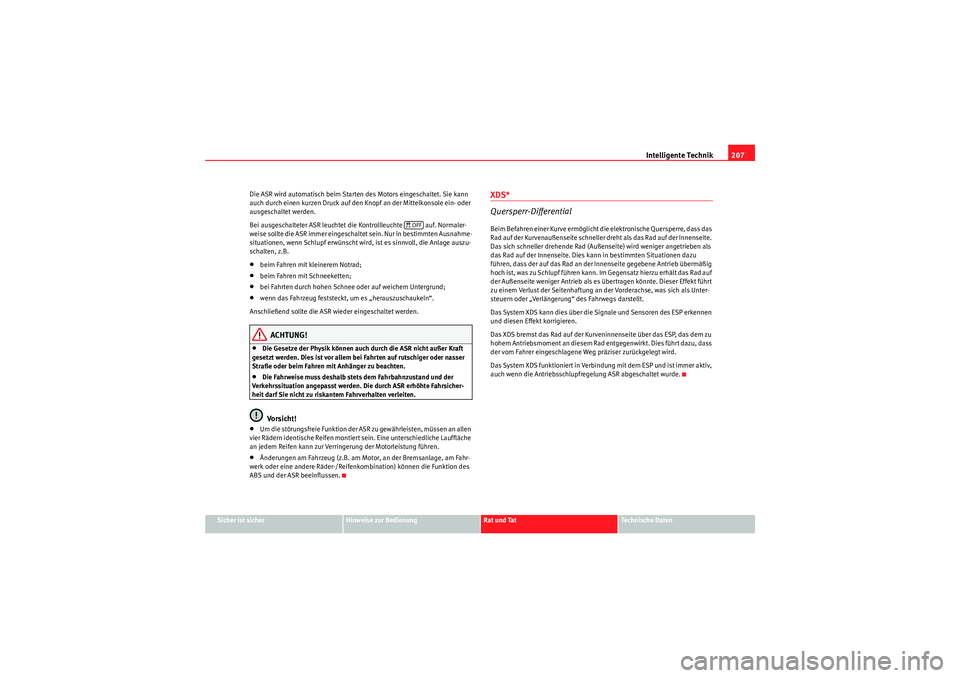

Die ASR wird automatisch beim Starten des Motors eingeschaltet. Sie kann
auch durch einen kurzen Druck auf den Knopf an der Mittelkonsole ein- oder
ausgeschaltet werden.
Bei ausgeschalteter ASR leuchtet die Kontrollleuchte auf. Normaler-
weise sollte die ASR immer eingeschaltet sein. Nur in bestimmten Ausnahme-
situationen, wenn Schlupf erwünscht wird, ist es sinnvoll, die Anlage auszu-
schalten, z.B.
•beim Fahren mit kleinerem Notrad;•beim Fahren mit Schneeketten;•bei Fahrten durch hohen Schnee oder auf weichem Untergrund;•wenn das Fahrzeug feststeckt, um es „herauszuschaukeln“.
Anschließend sollte die ASR wieder eingeschaltet werden.ACHTUNG!
•Die Gesetze der Physik können auch durch die ASR nicht außer Kraft
gesetzt werden. Dies ist vor allem bei Fahrten auf rutschiger oder nasser
Straße oder beim Fahren mit Anhänger zu beachten.•Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. Die durch ASR erhöhte Fahrsicher-
heit darf Sie nicht zu riskantem Fahrverhalten verleiten.Vo rsi ch t!
•Um die störungsfreie Funktion der ASR zu gewährleisten, müssen an allen
vier Rädern identische Reifen montiert sein. Eine unterschiedliche Lauffläche
an jedem Reifen kann zur Verringerung der Motorleistung führen.•Änderungen am Fahrzeug (z.B. am Motor, an der Bremsanlage, am Fahr-
werk oder eine andere Räder-/Reifenkombination) können die Funktion des
ABS und der ASR beeinflussen.
XDS*
Quersperr-DifferentialBeim Befahren einer Kurve ermöglicht die elektronische Quersperre, dass das
Rad auf der Kurvenaußenseite schneller dreht als das Rad auf der Innenseite.
Das sich schneller drehende Rad (Außen seite) wird weniger angetrieben als
das Rad auf der Innenseite. Dies kann in bestimmten Situationen dazu
führen, dass der auf das Rad an der Innenseite gegebene Antrieb übermäßig
hoch ist, was zu Schlupf führen kann. Im Gegensatz hierzu erhält das Rad auf
der Außenseite weniger Antrieb als es übertragen könnte. Dieser Effekt führt
zu einem Verlust der Seitenhaftung an der Vorderachse, was sich als Unter-
steuern oder „Verlängerung“ des Fahrwegs darstellt.
Das System XDS kann dies über die Signale und Sensoren des ESP erkennen
und diesen Effekt korrigieren.
Das XDS bremst das Rad auf der Kurveninnenseite über das ESP, das dem zu
hohem Antriebsmoment an diesem Rad entgegenwirkt. Dies führt dazu, dass
der vom Fahrer eingeschlagene Weg präziser zurückgelegt wird.
Das System XDS funktioniert in Verbindung mit dem ESP und ist immer aktiv,
auch wenn die Antriebsschlupfregelung ASR abgeschaltet wurde.
 OFF
Altea_DE.book Seite 207 Donnerstag, 26. August 2010 9:36 09

Intelligente Technik

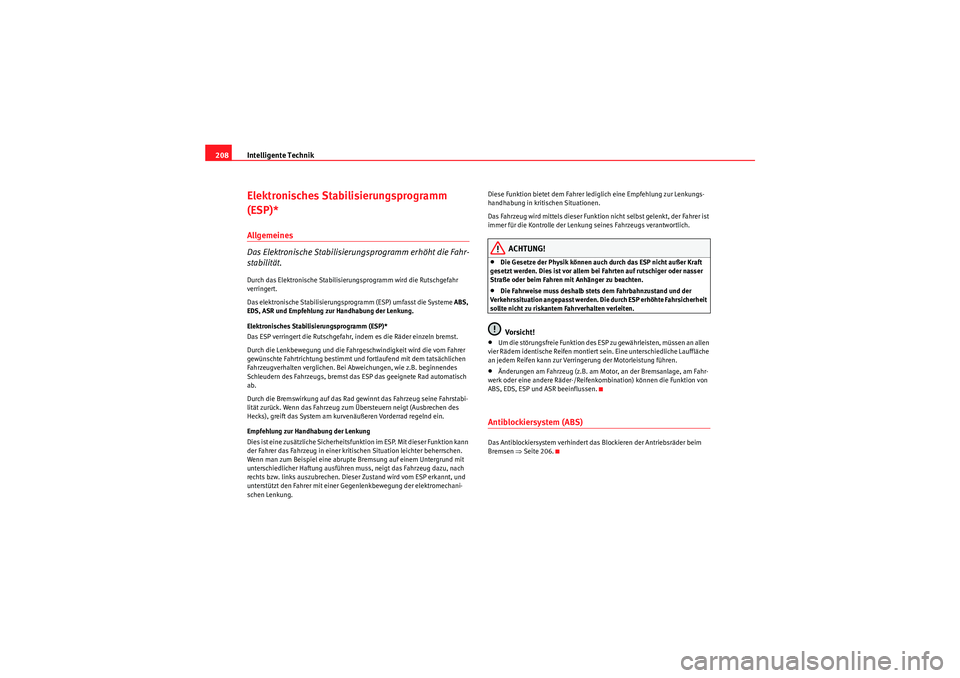

208Elektronisches Stabilisierungsprogramm
(ESP)*Allgemeines
Das Elektronische Stabilisierungsprogramm erhöht die Fahr-
stabilität.Durch das Elektronische Stabilisierungsprogramm wird die Rutschgefahr
verringert.
Das elektronische Stabilisierungsprogramm (ESP) umfasst die Systeme ABS,
EDS, ASR und Empfehlung zur Handhabung der Lenkung.
Elektronisches Stabilisierungsprogramm (ESP)*
Das ESP verringert die Rutschgefahr, indem es die Räder einzeln bremst.
Durch die Lenkbewegung und die Fahrgeschwindigkeit wird die vom Fahrer
gewünschte Fahrtrichtung bestimmt und fortlaufend mit dem tatsächlichen
Fahrzeugverhalten verglichen. Bei Abweichungen, wie z.B. beginnendes
Schleudern des Fahrzeugs, bremst das ESP das geeignete Rad automatisch
ab.
Durch die Bremswirkung auf das Rad gewinnt das Fahrzeug seine Fahrstabi-
lität zurück. Wenn das Fahrzeug zum Übersteuern neigt (Ausbrechen des
Hecks), greift das System am kurvenäußeren Vorderrad regelnd ein.
Empfehlung zur Handhabung der Lenkung
Dies ist eine zusätzliche Sicherheitsfunktion im ESP. Mit dieser Funktion kann
der Fahrer das Fahrzeug in einer kritischen Situation leichter beherrschen.
Wenn man zum Beispiel eine abrupte Bremsung auf einem Untergrund mit
unterschiedlicher Haftung ausführen muss, neigt das Fahrzeug dazu, nach
rechts bzw. links auszubrechen. Dieser Zustand wird vom ESP erkannt, und
unterstützt den Fahrer mit einer Gegenlenkbewegung der elektromechani-
schen Lenkung. Diese Funktion bietet dem Fahrer lediglich eine Empfehlung zur Lenkungs-
handhabung in kritischen Situationen.
Das Fahrzeug wird mittels dieser Funktion nicht selbst gelenkt, der Fahrer ist
immer für die Kontrolle der Lenkung seines Fahrzeugs verantwortlich.
ACHTUNG!
•Die Gesetze der Physik können auch durch das ESP nicht außer Kraft
gesetzt werden. Dies ist vor allem bei Fahrten auf rutschiger oder nasser
Straße oder beim Fahren mit Anhänger zu beachten.•Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. Die durch ESP erhöhte Fahrsicherheit
sollte nicht zu riskantem Fahrverhalten verleiten.Vo rsi ch t!
•Um die störungsfreie Funktion des ESP zu gewährleisten, müssen an allen
vier Rädern identische Reifen montiert sein. Eine unterschiedliche Lauffläche
an jedem Reifen kann zur Verringerung der Motorleistung führen.•Änderungen am Fahrzeug (z.B. am Motor, an der Bremsanlage, am Fahr-
werk oder eine andere Räder-/Reifenkombination) können die Funktion von
ABS, EDS, ESP und ASR beeinflussen.Antiblockiersystem (ABS)Das Antiblockiersystem verhindert das Blockieren der Antriebsräder beim
Bremsen ⇒Seite 206.
Altea_DE.book Seite 208 Donnerstag, 26. August 2010 9:36 09
