Seat Altea 2011 Manuale del proprietario (in Italian)

Guida199
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

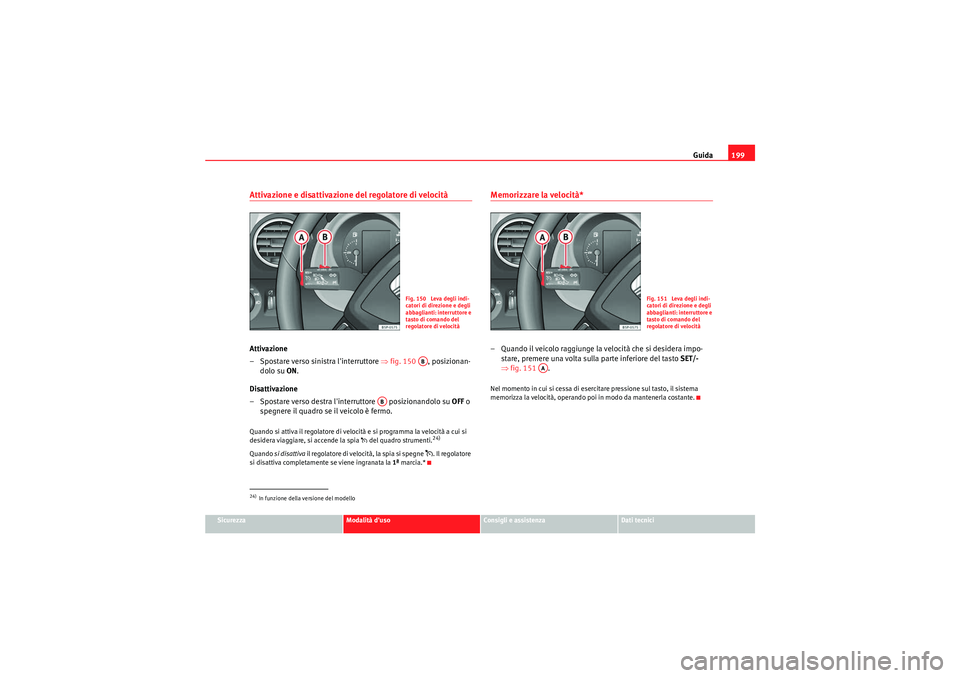

Attivazione e disattivazione del regolatore di velocitàAttivazione
– Spostare verso sinistra l'interruttore ⇒fig. 150 , posizionan-
dolo su ON.
Disattivazione
– Spostare verso destra l'interruttore posizionandolo su OFF o
spegnere il quadro se il veicolo è fermo.Quando si attiva il regolatore di velocità e si programma la velocità a cui si
desidera viaggiare, si accende la spia  del quadro strumenti.
24)
Quando si disattiva il regolator e di ve lo cit à, la spia si sp egn e
. Il regolatore
si disattiva completamente se viene ingranata la 1ª marcia.*
Memorizzare la velocità*– Quando il veicolo raggiunge la velocità che si desidera impo-
stare, premere una volta sulla parte inferiore del tasto SET/-
⇒ fig. 151 .Nel momento in cui si cessa di esercitare pressione sul tasto, il sistema
memorizza la velocità, operando poi in modo da mantenerla costante.
24)In funzione della versione del modello
Fig. 150 Leva degli indi-
catori di direzione e degli
abbaglianti: interruttore e
tasto di comando del
regolatore di velocità
AB
AB
Fig. 151 Leva degli indi-
catori di direzione e degli
abbaglianti: interruttore e
tasto di comando del
regolatore di velocità
AA
Altea_IT.book Seite 199 Donnerstag, 26. August 2010 1:52 13

Guida

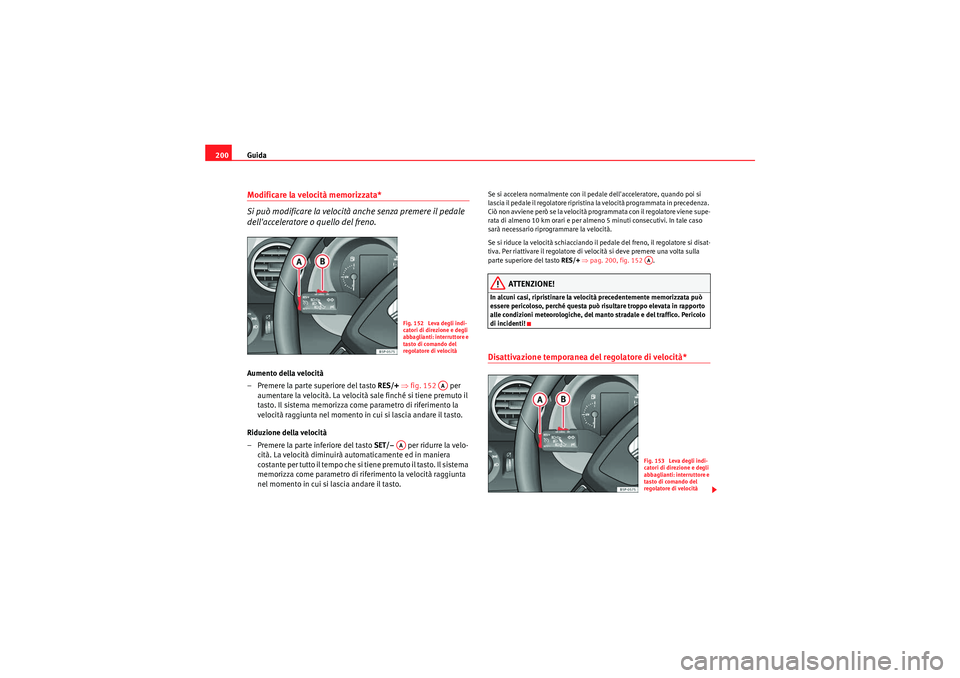

200Modificare la velocità memorizzata*
Si può modificare la velocità anche senza premere il pedale
dell'acceleratore o quello del freno.Aumento della velocità
– Premere la parte superiore del tasto RES/+ ⇒ fig. 152 per
aumentare la velocità. La velocità sale finché si tiene premuto il
tasto. Il sistema memorizza come parametro di riferimento la
velocità raggiunta nel momento in cui si lascia andare il tasto.
Riduzione della velocità
– Premere la parte inferiore del tasto SET/– per ridurre la velo-
cità. La velocità diminuirà automaticamente ed in maniera
costante per tutto il tempo che si tiene premuto il tasto. Il sistema
memorizza come parametro di riferimento la velocità raggiunta
nel momento in cui si lascia andare il tasto.
Se si accelera normalmente con il pedale dell'acceleratore, quando poi si
lascia il pedale il regolatore ripristina la velocità programmata in precedenza.
Ciò non avviene però se la velocità programmata con il regolatore viene supe-
rata di almeno 10 km orari e per almeno 5 minuti consecutivi. In tale caso
sarà necessario riprogrammare la velocità.
Se si riduce la velocità schiacciando il pedale del freno, il regolatore si disat-
tiva. Per riattivare il regolatore di velocità si deve premere una volta sulla
parte superiore del tasto RES/+ ⇒ pag. 200, fig. 152 .
ATTENZIONE!
In alcuni casi, ripristinare la velocità precedentemente memorizzata può
essere pericoloso, perché questa può risultare troppo elevata in rapporto
alle condizioni meteorologiche, del manto stradale e del traffico. Pericolo
di incidenti!Disattivazione temporanea del regolatore di velocità*
Fig. 152 Leva degli indi-
catori di direzione e degli
abbaglianti: interruttore e
tasto di comando del
regolatore di velocità
AA
AA
AAFig. 153 Leva degli indi-
catori di direzione e degli
abbaglianti: interruttore e
tasto di comando del
regolatore di velocità
Altea_IT.book Seite 200 Donnerstag, 26. August 2010 1:52 13

Guida201
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

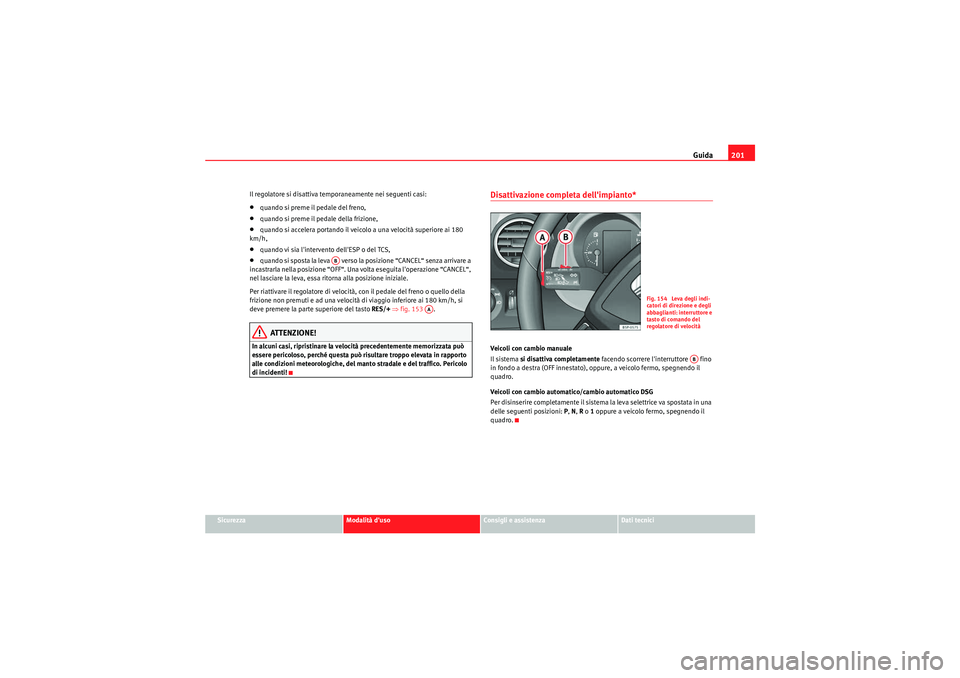

Il regolatore si disattiva temporaneamente nei seguenti casi:
•quando si preme il pedale del freno,•quando si preme il pedale della frizione,•quando si accelera portando il veicolo a una velocità superiore ai 180
km/h,•quando vi sia l'intervento dell'ESP o del TCS,•quando si sposta la leva verso la posizione “CANCEL“ senza arrivare a
incastrarla nella posizione “OFF“. Una volta eseguita l'operazione “CANCEL“,
nel lasciare la leva, essa ritorna alla posizione iniziale.
Per riattivare il regolatore di velocità, con il pedale del freno o quello della
frizione non premuti e ad una velocità di viaggio inferiore ai 180 km/h, si
deve premere la parte superiore del tasto RES/+ ⇒ fig. 153 .ATTENZIONE!
In alcuni casi, ripristinare la velocità precedentemente memorizzata può
essere pericoloso, perché questa può risultare troppo elevata in rapporto
alle condizioni meteorologiche, del manto stradale e del traffico. Pericolo
di incidenti!
Disattivazione comp leta dell'impianto*Veicoli con cambio manuale
Il sistema si disattiva completamente facendo scorrere l'interruttore fino
in fondo a destra (OFF innestato), oppure, a veicolo fermo, spegnendo il
quadro.
Veicoli con cambio automatico/cambio automatico DSG
Per disinserire completamente il sistema la leva selettrice va spostata in una
delle seguenti posizioni: P, N , R o 1 oppure a veicolo fermo, spegnendo il
quadro.
AB
AA
Fig. 154 Leva degli indi-
catori di direzione e degli
abbaglianti: interruttore e
tasto di comando del
regolatore di velocità
AB
Altea_IT.book Seite 201 Donnerstag, 26. August 2010 1:52 13

Altea_IT.book Seite 202 Donnerstag, 26. August 2010 1:52 13

Tecnologia intelligente203
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Consigli e assistenzaTecnologia intelligenteFreniServofrenoIl servofreno fa aumentare la pressione esercitata dal conducente sul pedale
del freno. Funziona soltanto a motore avviato .
Nel caso in cui il servofreno non sia in funzione, ad esempio quando il veicolo
viene trainato oppure quando il servofreno stesso è guasto, la pressione da
esercitare sul pedale dei freni è notevolmente maggiore rispetto al normale.
ATTENZIONE!
Lo spazio di frenata può allungarsi a causa di fattori esterni.•Non mettere mai in movimento il veicolo a motore spento. In caso
contrario sussiste il pericolo di incidente. Lo spazio di frenata aumenta
sensibilmente quando il servofreno è disattivato.•Quando il servofreno non è in funzione, ad esempio se il veicolo viene
trainato, è necessario esercitare sul pedale del freno una pressione molto
maggiore rispetto al normale.
Assistente idraulico di frenata (HBA)*
La funzione (Assistente idraulico di frenata HBA) è presente
soltanto nei veicoli dotati di ESP.In una situazione di emergenza la maggior parte degli automobilisti frena
tempestivamente ma non con la pressione massima. In questo modo non si
fa che allungare lo spazio di frenata.
In questo momento entra in funzione l'assistente idraulico di frenata. Se si
aziona il pedale del freno rapidamente, l'assistente interpreta questa azione
come una situazione di emergenza. Nel giro di pochissimo tempo l'assistente
potenzia al massimo la pressione di frenata per attivare più rapidamente ed
efficacemente l'ABS, riducendo così lo spazio di frenata.
Non si deve diminuire la pressione sul pedale del freno perché, non appena
si rilascia il pedale, l'assistente si disattiva automaticamente.
Avviso frenata di emergenza
Se si frena bruscamente e in modo continuo a una velocità superiore agli 80
km/h circa, le luci del freno lampeggiano diverse volte per avvisare i veicoli
che seguono. Se si continua a frenare, i lampeggianti d'emergenza si accen-
dono automaticamente quando il veicolo si ferma. Si disattivano automatica-
mente quando il veicolo comincia di nuovo a circolare.
ATTENZIONE!
•Il rischio di incidenti è maggiore quando si procede a velocità molto
elevata, quando non si tiene la dovuta distanza dal veicolo che ci precede
e quando il fondo stradale è sdrucciolevole o bagnato. Questo rischio non
Altea_IT.book Seite 203 Donnerstag, 26. August 2010 1:52 13

Tecnologia intelligente

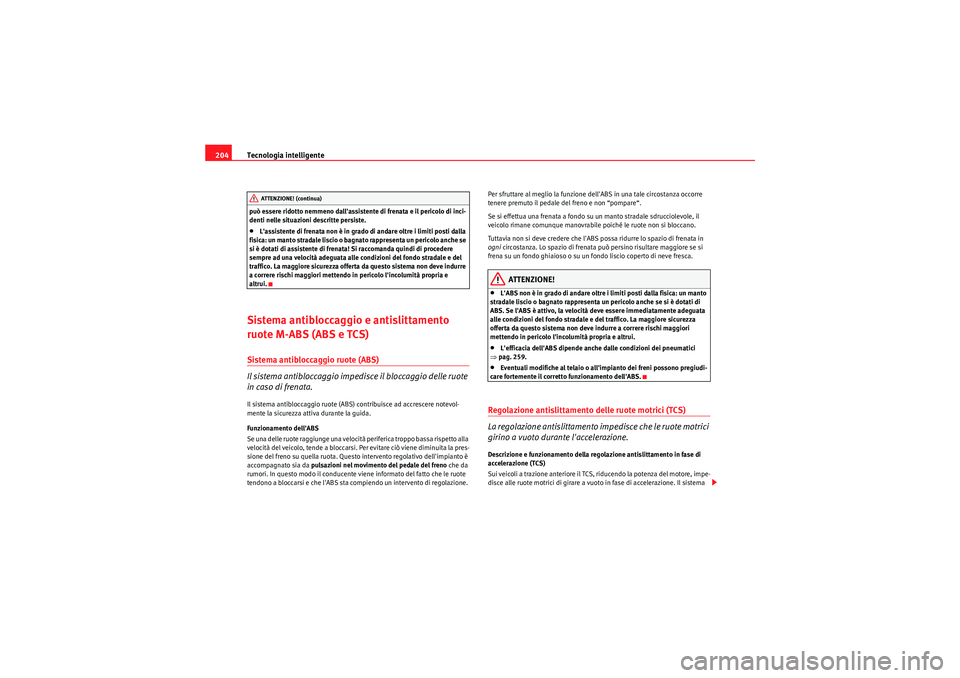

204può essere ridotto nemmeno dall'assistente di frenata e il pericolo di inci-
denti nelle situazioni descritte persiste.•L'assistente di frenata non è in grado di andare oltre i limiti posti dalla
fisica: un manto stradale liscio o bagnato rappresenta un pericolo anche se
si è dotati di assistente di frenata! Si raccomanda quindi di procedere
sempre ad una velocità adeguata alle condizioni del fondo stradale e del
traffico. La maggiore sicurezza offerta da questo sistema non deve indurre
a correre rischi maggiori mettendo in pericolo l'incolumità propria e
altrui.
Sistema antibloccaggio e antislittamento
ruote M-ABS (ABS e TCS)Sistema antibloccaggio ruote (ABS)
Il sistema antibloccaggio impedisce il bloccaggio delle ruote
in caso di frenata.Il sistema antibloccaggio ruote (ABS) contribuisce ad accrescere notevol-
mente la sicurezza attiva durante la guida.
Funzionamento dell'ABS
Se una delle ruote raggiunge una velocità periferica troppo bassa rispetto alla
velocità del veicolo, tende a bloccarsi. Per evitare ciò viene diminuita la pres-
sione del freno su quella ruota. Questo intervento regolativo dell'impianto è
accompagnato sia da pulsazioni nel movimento del pedale del freno che da
rumori. In questo modo il conducente viene informato del fatto che le ruote
tendono a bloccarsi e che l'ABS sta compiendo un intervento di regolazione. Per sfruttare al meglio la funzione dell'ABS in una tale circostanza occorre
tenere premuto il pedale del freno e non “pompare“.
Se si effettua una frenata a fondo su un manto stradale sdrucciolevole, il
veicolo rimane comunque manovrabile poiché le ruote non si bloccano.
Tuttavia non si deve credere che l'ABS possa ridurre lo spazio di frenata in
ogni
circostanza. Lo spazio di frenata può persino risultare maggiore se si
frena su un fondo ghiaioso o su un fondo liscio coperto di neve fresca.
ATTENZIONE!
•L'ABS non è in grado di andare oltre i limiti posti dalla fisica: un manto
stradale liscio o bagnato rappresenta un pericolo anche se si è dotati di
ABS. Se l'ABS è attivo, la velocità deve essere immediatamente adeguata
alle condizioni del fondo stradale e del traffico. La maggiore sicurezza
offerta da questo sistema non deve indurre a correre rischi maggiori
mettendo in pericolo l'incolumità propria e altrui.•L'efficacia dell'ABS dipende anche dalle condizioni dei pneumatici
⇒ pag. 259.•Eventuali modifiche al telaio o all'impianto dei freni possono pregiudi-
care fortemente il corretto funzionamento dell'ABS.
Regolazione antislittamento delle ruote motrici (TCS)
La regolazione antislittamento impedisce che le ruote motrici
girino a vuoto durante l'accelerazione.Descrizione e funzionamento della rego lazione antislittamento in fase di
accelerazione (TCS)
Sui veicoli a trazione anteriore il TCS, riducendo la potenza del motore, impe-
disce alle ruote motrici di girare a vuoto in fase di accelerazione. Il sistema
ATTENZIONE! (continua)
Altea_IT.book Seite 204 Donnerstag, 26. August 2010 1:52 13

Tecnologia intelligente205
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

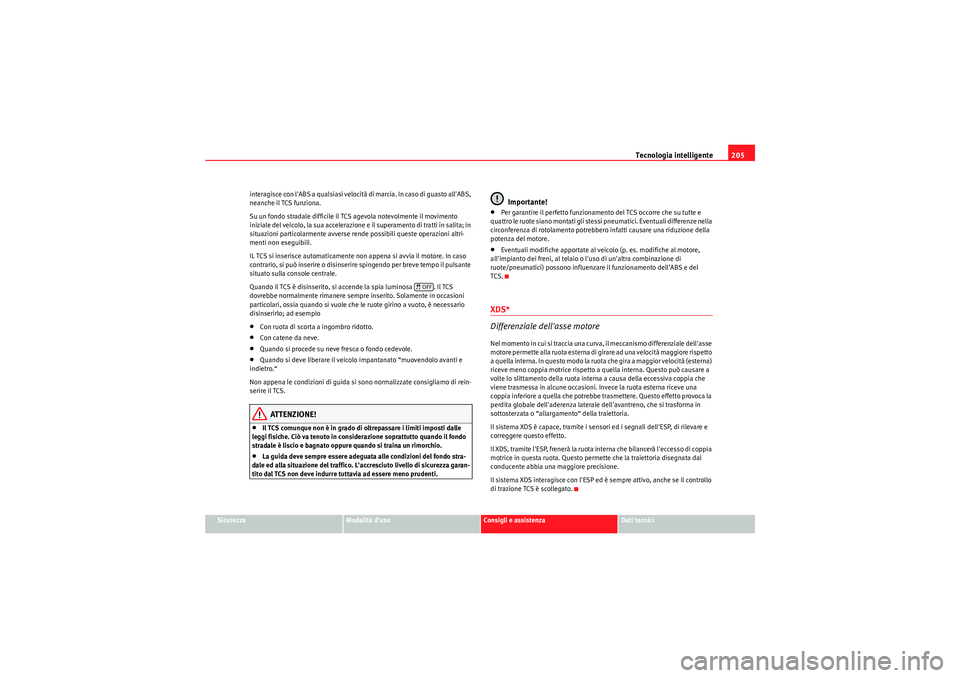

interagisce con l'ABS a qualsiasi velocità di marcia. In caso di guasto all'ABS,
neanche il TCS funziona.
Su un fondo stradale difficile il TCS agevola notevolmente il movimento
iniziale del veicolo, la sua accelerazione e il superamento di tratti in salita; in
situazioni particolarmente avverse rende possibili queste operazioni altri-
menti non eseguibili.
IL TCS si inserisce automaticamente non appena si avvia il motore. In caso
contrario, si può inserire o disinserire spingendo per breve tempo il pulsante
situato sulla console centrale.
Quando il TCS è disinserito, si accende la spia luminosa . Il TCS
dovrebbe normalmente rima
nere sempre inserito. Solamente in occasioni
particolari, ossia quando si vuole che le ruote girino a vuoto, è necessario
disinserirlo; ad esempio
•Con ruota di scorta a ingombro ridotto.•Con catene da neve.•Quando si procede su neve fresca o fondo cedevole.•Quando si deve liberare il veicolo impantanato “muovendolo avanti e
indietro.“
Non appena le condizioni di guida si sono normalizzate consigliamo di rein-
serire il TCS.ATTENZIONE!
•Il TCS comunque non è in grado di oltrepassare i limiti imposti dalle
leggi fisiche. Ciò va tenuto in considerazione soprattutto quando il fondo
stradale è liscio e bagnato oppure quando si traina un rimorchio.•La guida deve sempre essere adeguata alle condizioni del fondo stra-
dale ed alla situazione del traffico. L'accresciuto livello di sicurezza garan-
tito dal TCS non deve indurre tuttavia ad essere meno prudenti.
Importante!
•Per garantire il perfetto funzionamento del TCS occorre che su tutte e
quattro le ruote siano montati gli stessi pneumatici. Eventuali differenze nella
circonferenza di rotolamento potrebbero infatti causare una riduzione della
potenza del motore.•Eventuali modifiche apportate al veicolo (p. es. modifiche al motore,
all'impianto dei freni, al telaio o l'uso di un'altra combinazione di
ruote/pneumatici) possono influenzare il funzionamento dell'ABS e del
TCS.XDS*
Differenziale dell'asse motoreNel momento in cui si traccia una curva, il meccanismo differenziale dell'asse
motore permette alla ruota esterna di girare ad una velocità maggiore rispetto
a q u e ll a i n te r na . I n q u e s t o m o d o la r u o ta ch e g i r a a m a g g i o r v e l o ci t à ( e s t e r na )
riceve meno coppia motrice rispetto a quella interna. Questo può causare a
volte lo slittamento della ruota interna a causa della eccessiva coppia che
viene trasmessa in alcune occasioni. Invece la ruota esterna riceve una
coppia inferiore a quella che potrebbe trasmettere. Questo effetto provoca la
perdita globale dell'aderenza laterale dell'avantreno, che si trasforma in
sottosterzata o “allargamento“ della traiettoria.
Il sistema XDS è capace, tramite i sensori ed i segnali dell'ESP, di rilevare e
correggere questo effetto.
Il XDS, tramite l'ESP, frenerà la ruota interna che bilancerà l'eccesso di coppia
motrice in questa ruota. Questo permette che la traiettoria disegnata dal
conducente abbia una maggiore precisione.
Il sistema XDS interagisce con l'ESP ed è sempre attivo, anche se il controllo
di trazione TCS è scollegato.
 OFF
Altea_IT.book Seite 205 Donnerstag, 26. August 2010 1:52 13

Tecnologia intelligente
206Sistema di controllo elettronico della stabilità
(ESP)*Informazioni generali
Il sistema di controllo elettronico della stabilità ESP accresce
la stabilità di marcia.Il sistema di controllo elettronico della stabilità riduce il rischio di sbandate.
Il sistema di controllo elettronico della stabilità (ESP) comprende i sistemi
ABS, EDS, TCS e Manovra di sterzata referenziale.
Sistema di controllo elettronico della stabilità (ESP)*
L'ESP riduce il rischio di sbandate grazie al bloccaggio di singole ruote.
Sulla base dell'angolo di sterzata e della velocità del veicolo viene determi-
nata la direzione desiderata dal conducente e confrontata con il comporta-
mento effettivo del veicolo. In caso di scostamenti tra l'una e l'altro, per
esempio al principio di una sbandata del veicolo, l'ESP frena automatica-
mente la ruota corretta.
In questo modo il veicolo riacquista stabilità. In caso di sovrasterzata del
veicolo (derapata del retrotreno), il sistema agisce sulla ruota anteriore
esterna rispetto alla curva.
Manovra di sterzata referenziale
È una funzione di sicurezza aggiuntiva compresa nell'ESP. Questa funzione
permette al conducente di stabilizzare il veicolo più facilmente in una situa-
zione critica. Per esempio, qualora si dovesse frenare bruscamente su un
fondo stradale con differente aderenza, il veicolo tenderebbe a deviare la sua
traiettoria verso destra o verso sinistra. In questo caso l'ESP riconosce questa
situazione e assiste il conducente con una manovra compensativa dello
sterzo elettromeccanico. Questa funzione offre semplicemente al conducente un riferimento per una
manovra di sterzata in situazioni critiche.
Con questa funzione sul veicolo, il conducente non perde mai il controllo su
di esso, e rimane in ogni momento il responsabile dei comandi del veicolo.
ATTENZIONE!
•L'ESP comunque non è in grado di oltrepassare i limiti imposti dalle
leggi fisiche. Ciò va tenuto in considerazione soprattutto quando il fondo
stradale è liscio e bagnato oppure quando si traina un rimorchio.•La guida deve sempre essere adeguata alle condizioni del fondo stra-
dale ed alla situazione del traffico. L'accresciuto livello di sicurezza offerto
dall'ESP non deve tuttavia indurre ad essere meno prudenti.Importante!
•Per garantire il perfetto funzionamento dell'ESP occorre che su tutte e
quattro le ruote siano montati gli stessi pneumatici. Eventuali differenze nella
circonferenza di rotolamento potrebbero infatti causare una riduzione della
potenza del motore.•Eventuali modifiche apportate al veicolo (p. es. modifiche al motore,
all'impianto dei freni, al telaio o l'uso di un'altra combinazione di
ruote/pneumatici) possono influenzare il funzionamento dell'ABS, dell'EDS,
dell'ESP e del TCS.Sistema antibloccaggio (ABS)Il sistema antibloccaggio impedisce il bloccaggio delle ruote motrici in caso
di frenata ⇒pag. 204.
Altea_IT.book Seite 206 Donnerstag, 26. August 2010 1:52 13

Tecnologia intelligente207
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

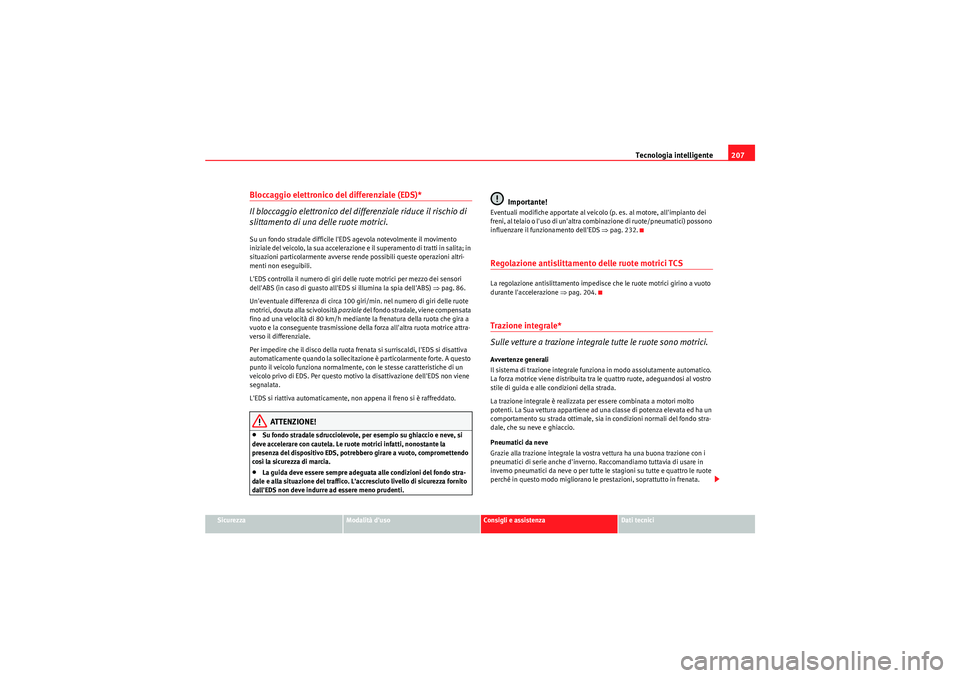

Bloccaggio elettronico del differenziale (EDS)*
Il bloccaggio elettronico del differenziale riduce il rischio di
slittamento di una delle ruote motrici.Su un fondo stradale difficile l'EDS agevola notevolmente il movimento
iniziale del veicolo, la sua accelerazione e il superamento di tratti in salita; in
situazioni particolarmente avverse rende possibili queste operazioni altri-
menti non eseguibili.
L'EDS controlla il numero di giri delle ruote motrici per mezzo dei sensori
dell'ABS (in caso di guasto all'EDS si illumina la spia dell'ABS) ⇒pag. 86.
Un'eventuale differenza di circa 100 giri/min. nel numero di giri delle ruote
motrici, dovuta alla scivolosità parziale del fondo stradale, viene compensata
fino ad una velocità di 80 km/h mediante la frenatura della ruota che gira a
vuoto e la conseguente trasmissione della forza all'altra ruota motrice attra-
verso il differenziale.
Per impedire che il disco della ruota frenata si surriscaldi, l'EDS si disattiva
automaticamente quando la sollecitazione è particolarmente forte. A questo
punto il veicolo funziona normalmente, con le stesse caratteristiche di un
veicolo privo di EDS. Per questo motivo la disattivazione dell'EDS non viene
segnalata.
L'EDS si riattiva automaticamente, non appena il freno si è raffreddato.
ATTENZIONE!
•Su fondo stradale sdrucciolevole, per esempio su ghiaccio e neve, si
deve accelerare con cautela. Le ruote motrici infatti, nonostante la
presenza del dispositivo EDS, potrebbero girare a vuoto, compromettendo
così la sicurezza di marcia.•La guida deve essere sempre adeguata alle condizioni del fondo stra-
dale e alla situazione del traffico. L'accresciuto livello di sicurezza fornito
dall'EDS non deve indurre ad essere meno prudenti.
Importante!
Eventuali modifiche apportate al veicolo (p. es. al motore, all'impianto dei
freni, al telaio o l'uso di un'altra combinazione di ruote/pneumatici) possono
influenzare il funzionamento dell'EDS ⇒pag. 232.Regolazione antislittamento delle ruote motrici TCSLa regolazione antislittamento impedisce che le ruote motrici girino a vuoto
durante l'accelerazione ⇒pag. 204.Trazione integrale*
Sulle vetture a trazione integrale tutte le ruote sono motrici.Avvertenze generali
Il sistema di trazione integrale funziona in modo assolutamente automatico.
La forza motrice viene distribuita tra le quattro ruote, adeguandosi al vostro
stile di guida e alle condizioni della strada.
La trazione integrale è realizzata per essere combinata a motori molto
potenti. La Sua vettura appartiene ad una classe di potenza elevata ed ha un
comportamento su strada ottimale, sia in condizioni normali del fondo stra-
dale, che su neve e ghiaccio.
Pneumatici da neve
Grazie alla trazione integrale la vostra vettura ha una buona trazione con i
pneumatici di serie anche d'inverno. Raccomandiamo tuttavia di usare in
inverno pneumatici da neve o per tutte le stagioni su tutte e quattro le ruote
perché in questo modo migliorano le prestazioni, soprattutto in frenata.
Altea_IT.book Seite 207 Donnerstag, 26. August 2010 1:52 13

Tecnologia intelligente
208Catene da neve
Se obbligatorie, le catene da neve devono essere montate anche su vetture a
trazione integrale.
Sostituzione dei pneumatici
Su vetture a trazione integrale tutte e quattro le ruote devono avere la stessa
circonferenza di rotolamento ⇒pag. 264.
ATTENZIONE!
•Anche con vetture a trazione integrale è bene adeguare la propria
condotta di guida alle condizioni del fondo stradale e alla situazione del
traffico. L'accresciuto livello di sicurezza del veicolo non deve indurre
tuttavia ad essere meno prudenti. In caso contrario sussiste il pericolo di
incidente.•La capacità di frenata della vostra vettura viene limitata dall'aderenza
dei pneumatici. Quindi il comportamento rispetto a veicoli con trazione su
due ruote non è molto diverso. Il fatto che la vettura sia perciò ancora in
grado di accelerare anche su fondo ghiacciato e sdrucciolevole non deve
indurre ad aumentare troppo la velocità. In caso contrario sussiste il peri-
colo di incidente.•Su strade bagnate si tenga sempre presente che a velocità troppo alta
le ruote anteriori possono slittare (“aquaplaning“). In questo caso, (al
contrario di ciò che accade su veicoli a trazione anteriore) l'inizio
dell'“aquaplaning“ non viene accompagnato da un aumento improvviso di
giri del motore. Quindi, e nonostante tutto, adeguare la velocità alle condi-
zioni della strada. In caso contrario sussiste il pericolo di incidente.
Freni
Quali fattori influenzano negativamente l'efficacia dei freni?Pastiglie dei freni nuove
Le pastiglie dei freni non offrono un rendimento ottimale durante i primi 400
km; si devono prima “assestare“. Questo effetto frenante leggermente
ridotto si può tuttavia compensare esercitando una maggiore pressione sul
pedale del freno. Evitare di sovraccaricare i freni durante il rodaggio.
Usura
L'usura delle pastiglie dei freni è strettamente legata alle condizioni di
impiego del veicolo e allo stile di guida. Questo vale specialmente quando si
percorrono percorsi brevi o si guida in città o in modo molto sportivo.
Guida sul bagnato o con sale antineve
A velocità superiori a 80 km/h e con il tergicristallo attivo, l'impianto dei freni
avvicina le pastiglie ai dischi del freno per alcuni istanti. Questo si verifica,
senza che il conducente se ne accorga, a intervalli regolari e implica una
risposta più rapida dei freni durante la circolazione su manto stradale
bagnato.
In determinate situazioni, come ad esempio dopo l'attraversamento di guadi,
durante piogge abbondanti o dopo il lavaggio della vettura, l'azione dei freni
potrebbe essere ritardata perché i dischi e le pastiglie sono umidi o,
d'inverno, ghiacciati. In questi casi i freni devono prima essere “asciugati“
effettuando apposite e ripetute frenate.
Anche su tratti dove è stato sparso del sale antineve l'azione frenante può
essere ritardata se i freni non sono stati usati per un certo tempo. In questo
caso deve essere prima eliminata, frenando, lo strato di sale dai dischi e dalle
pastiglie dei freni.
Ruggine
Lunghi periodi di rimessaggio, basso chilometraggio e scarse sollecitazioni
sono spesso causa di ruggine sui dischi e deposito di sporco sulle pastiglie.
Altea_IT.book Seite 208 Donnerstag, 26. August 2010 1:52 13
