Seat Altea 2012 Manuale del proprietario (in Italian)

279
Per fare da sé

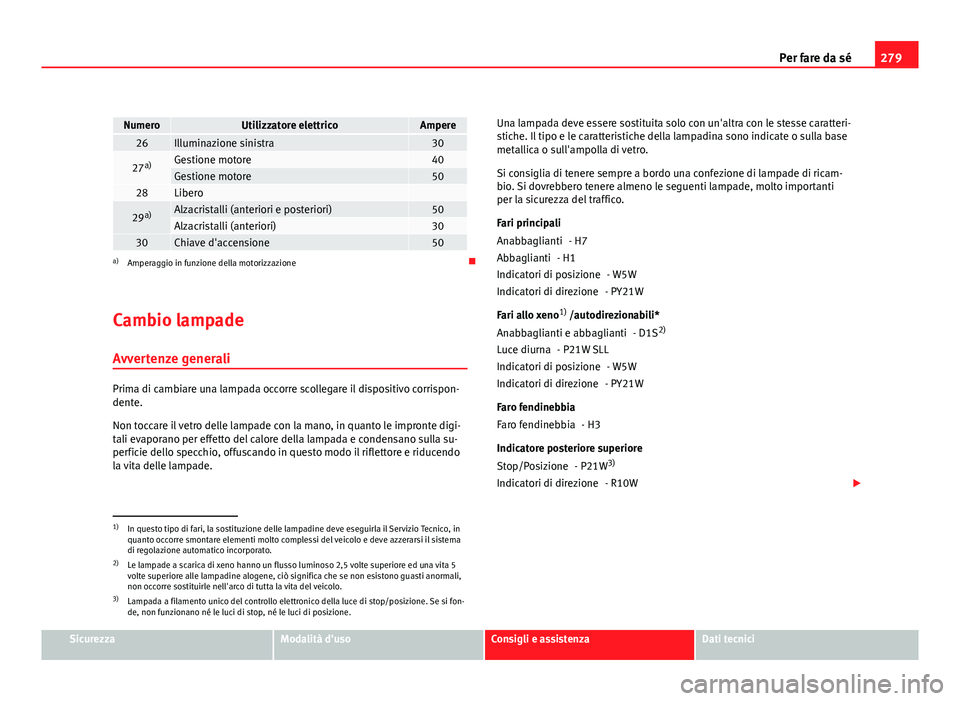

NumeroUtilizzatore elettricoAmpere26Illuminazione sinistra30
27 a)Gestione motore40Gestione motore5028Libero
29a)Alzacristalli (anteriori e posteriori)50Alzacristalli (anteriori)3030Chiave d'accensione50a)
Amperaggio in funzione della motorizzazione 
Cambio lampade
Avvertenze generali
Prima di cambiare una lampada occorre scollegare il dispositivo corrispon-
dente.
Non toccare il vetro delle lampade con la mano, in quanto le impronte digi-
tali evaporano per effetto del calore della lampada e condensano sulla su-
perficie dello specchio, offuscando in questo modo il riflettore e riducendo
la vita delle lampade. Una lampada deve essere sostituita solo con un'altra con le stesse caratteri-
stiche. Il tipo e le caratteristiche della lampadina sono indicate o sulla base
metallica o sull'ampolla di vetro.
Si consiglia di tenere sempre a bordo una confezione di lampade di ricam-
bio. Si dovrebbero tenere almeno le seguenti lampade, molto importanti
per la sicurezza del traffico.
Fari principali
- H7
- H1 - W5W
- PY21W
Fari allo xeno 1)
/autodirezionabili*
- D1S2)
- P21W SLL - W5W
- PY21W
Faro fendinebbia - H3
Indicatore posteriore superiore - P21W3)
- R10W 
Anabbaglianti
Abbaglianti
Indicatori di posizione
Indicatori di direzione
Anabbaglianti e abbaglianti
Luce diurna
Indicatori di posizione
Indicatori di direzione
Faro fendinebbia
Stop/Posizione
Indicatori di direzione
1)
In questo tipo di fari, la sostituzione delle lampadine deve eseguirla il Servizio Tecnico, in
quanto occorre smontare elementi molto complessi del veicolo e deve azzerarsi il sistema
di regolazione automatico incorporato.
2) Le lampade a scarica di xeno hanno un flusso luminoso 2,5 volte superiore ed una vita 5
volte superiore alle lampadine alogene, ciò significa che se non esistono guasti anormali,
non occorre sostituirle nell'arco di tutta la vita del veicolo.
3) Lampada a filamento unico del controllo elettronico della luce di stop/posizione. Se si fon-
de, non funzionano né le luci di stop, né le luci di posizione.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

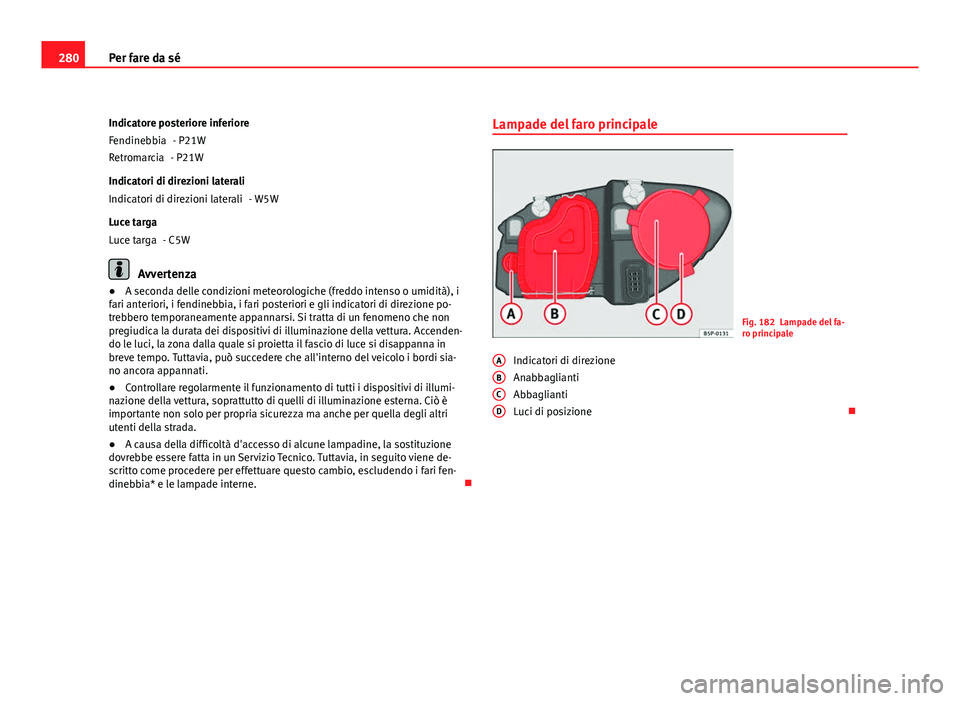

280Per fare da sé
Indicatore posteriore inferiore - P21W
- P21W
Indicatori di direzioni laterali - W5W
Luce targa - C5W
Avvertenza
● A seconda delle condizioni meteorologiche (freddo intenso o umidità), i
fari anteriori, i fendinebbia, i fari posteriori e gli indicatori di direzione po-
trebbero temporaneamente appannarsi. Si tratta di un fenomeno che non
pregiudica la durata dei dispositivi di illuminazione della vettura. Accenden-
do le luci, la zona dalla quale si proietta il fascio di luce si disappanna in
breve tempo. Tuttavia, può succedere che all'interno del veicolo i bordi sia-
no ancora appannati.
● Controllare regolarmente il funzionamento di tutti i dispositivi di illumi-
nazione della vettura, soprattutto di quelli di illuminazione esterna. Ciò è
importante non solo per propria sicurezza ma anche per quella degli altri
utenti della strada.
● A causa della difficoltà d'accesso di alcune lampadine, la sostituzione
dovrebbe essere fatta in un Servizio Tecnico. Tuttavia, in seguito viene de-
scritto come procedere per effettuare questo cambio, escludendo i fari fen-
dinebbia* e le lampade interne. 
Fendinebbia
Retromarcia
Indicatori di direzioni laterali
Luce targa
Lampade del faro principale
Fig. 182 Lampade del fa-
ro principale
Indicatori di direzione
Anabbaglianti
Abbaglianti
Luci di posizione 
A
BCD

281
Per fare da sé

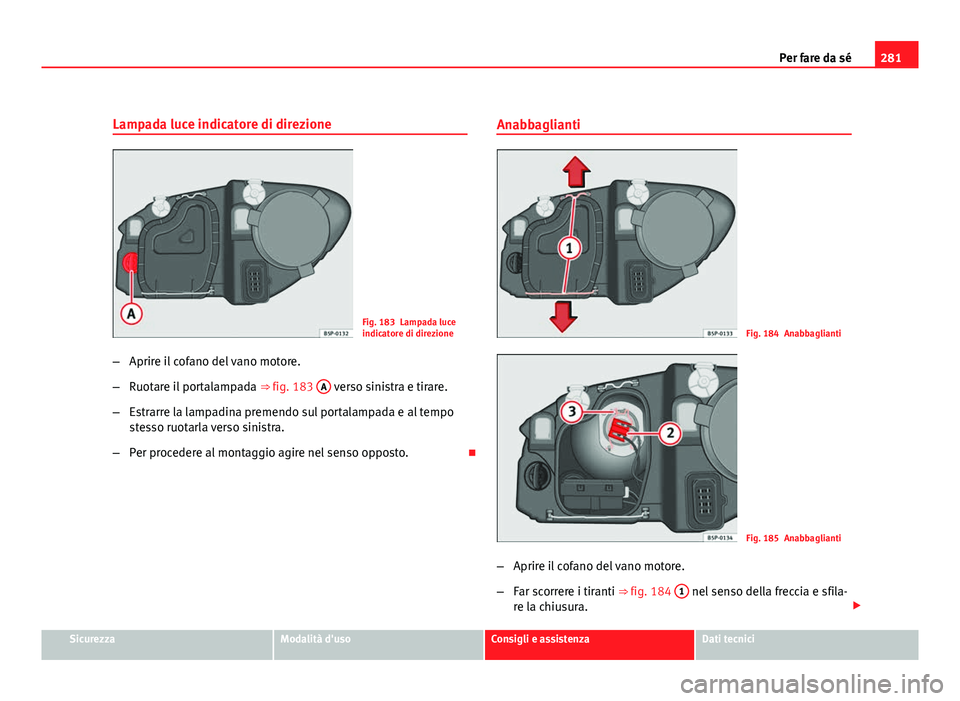

Lampada luce indicatore di direzione
Fig. 183 Lampada luce
indicatore di direzione
– Aprire il cofano del vano motore.
– Ruotare il portalampada ⇒ fig. 183 A
verso sinistra e tirare.
– Estrarre la lampadina premendo sul portalampada e al tempo
stesso ruotarla verso sinistra.
– Per procedere al montaggio agire nel senso opposto. Anabbaglianti
Fig. 184 Anabbaglianti
Fig. 185 Anabbaglianti
– Aprire il cofano del vano motore.
– Far scorrere i tiranti ⇒ fig. 184 1
nel senso della freccia e sfila-
re la chiusura. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

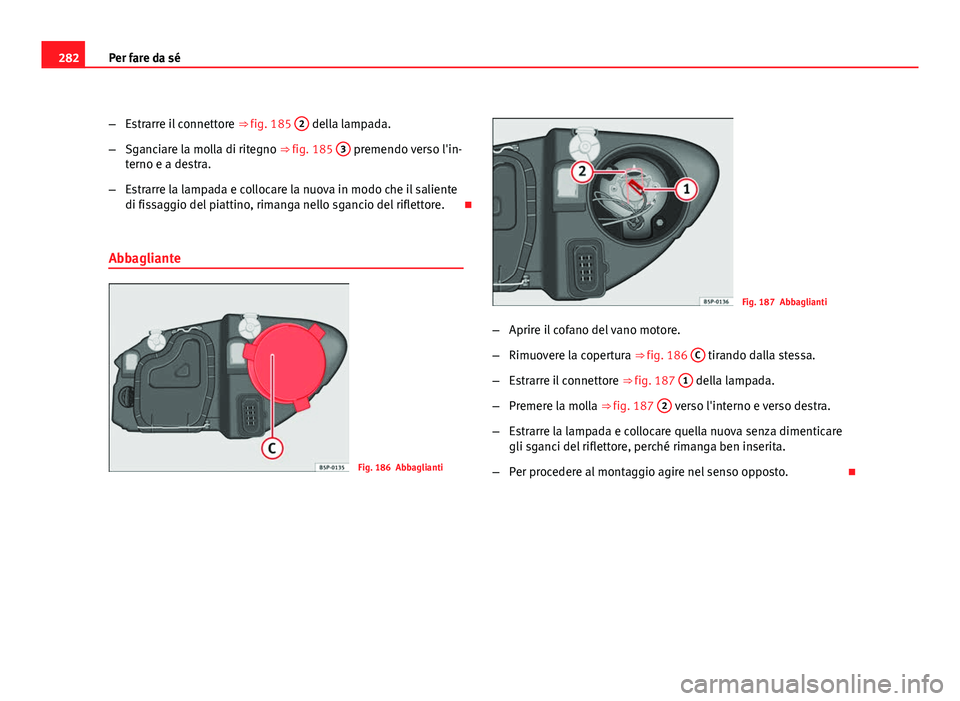

282Per fare da sé
–Estrarre il connettore ⇒ fig. 185 2
della lampada.
– Sganciare la molla di ritegno ⇒ fig. 185 3
premendo verso l'in-
terno e a destra.
– Estrarre la lampada e collocare la nuova in modo che il saliente
di fissaggio del piattino, rimanga nello sgancio del riflettore. 
Abbagliante
Fig. 186 Abbaglianti
Fig. 187 Abbaglianti
– Aprire il cofano del vano motore.
– Rimuovere la copertura ⇒ fig. 186 C
tirando dalla stessa.
– Estrarre il connettore ⇒ fig. 187 1
della lampada.
– Premere la molla ⇒ fig. 187 2
verso l'interno e verso destra.
– Estrarre la lampada e collocare quella nuova senza dimenticare
gli sganci del riflettore, perché rimanga ben inserita.
– Per procedere al montaggio agire nel senso opposto. 

283
Per fare da sé

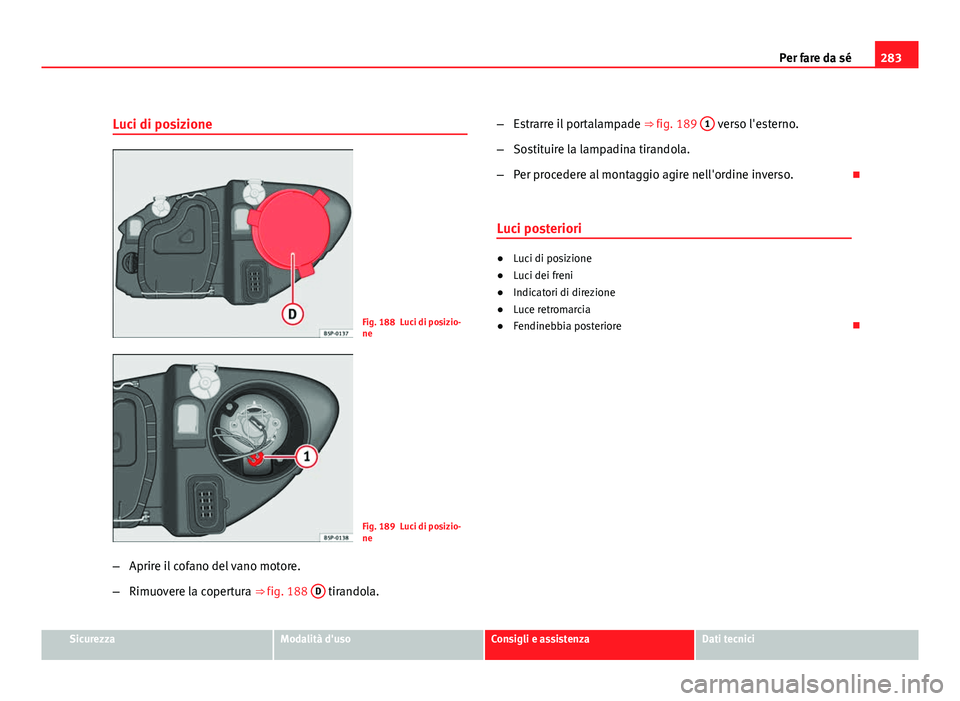

Luci di posizione
Fig. 188 Luci di posizio-
ne
Fig. 189 Luci di posizio-
ne
– Aprire il cofano del vano motore.
– Rimuovere la copertura ⇒ fig. 188 D
tirandola.–
Estrarre il portalampade ⇒ fig. 189 1
verso l'esterno.
– Sostituire la lampadina tirandola.
– Per procedere al montaggio agire nell'ordine inverso. 
Luci posteriori
● Luci di posizione
● Luci dei freni
● Indicatori di direzione
● Luce retromarcia
● Fendinebbia posteriore 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

284Per fare da sé

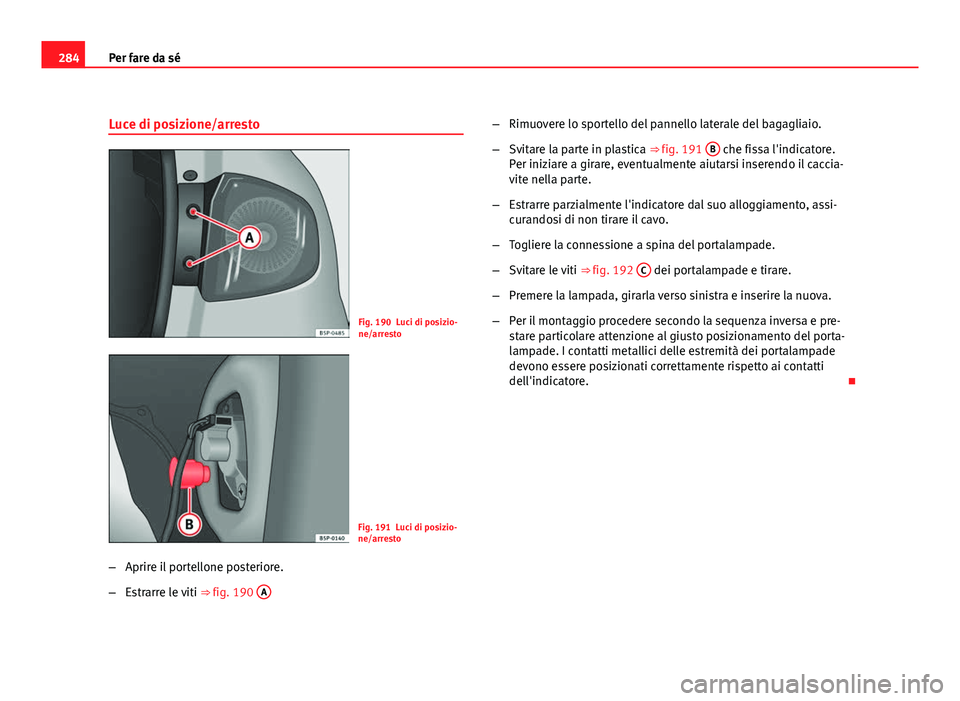

Luce di posizione/arresto
Fig. 190 Luci di posizio-
ne/arresto
Fig. 191 Luci di posizio-
ne/arresto
– Aprire il portellone posteriore.
– Estrarre le viti ⇒ fig. 190 A
–
Rimuovere lo sportello del pannello laterale del bagagliaio.
– Svitare la parte in plastica ⇒ fig. 191 B
che fissa l'indicatore.
Per iniziare a girare, eventualmente aiutarsi inserendo il caccia-
vite nella parte.
– Estrarre parzialmente l'indicatore dal suo alloggiamento, assi-
curandosi di non tirare il cavo.
– Togliere la connessione a spina del portalampade.
– Svitare le viti ⇒ fig. 192 C
dei portalampade e tirare.
– Premere la lampada, girarla verso sinistra e inserire la nuova.
– Per il montaggio procedere secondo la sequenza inversa e pre-
stare particolare attenzione al giusto posizionamento del porta-
lampade. I contatti metallici delle estremità dei portalampade
devono essere posizionati correttamente rispetto ai contatti
dell'indicatore. 

285
Per fare da sé

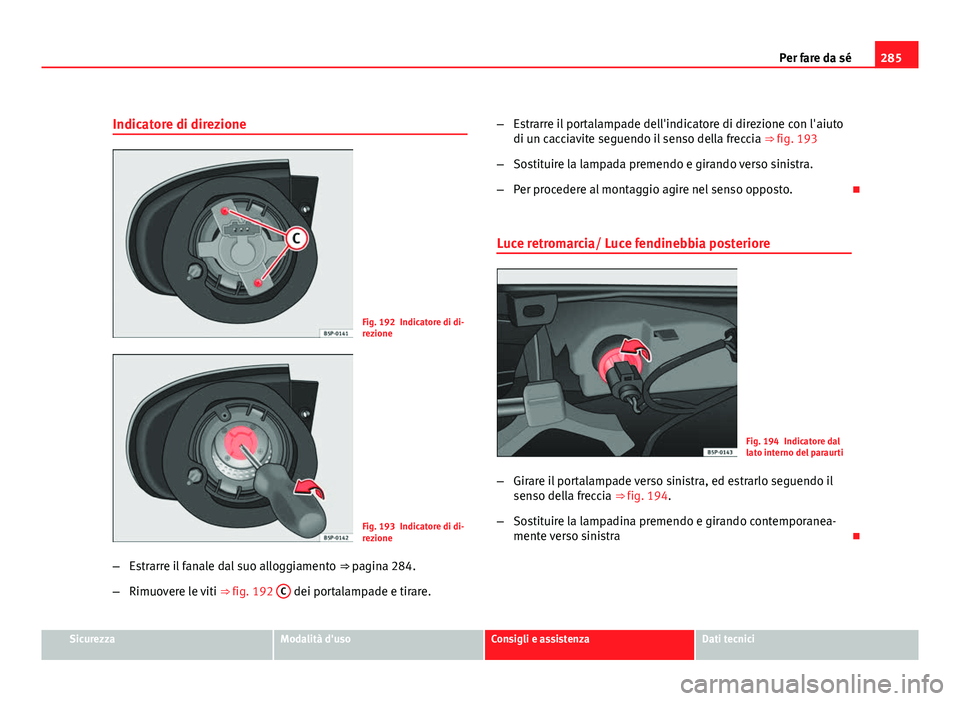

Indicatore di direzione
Fig. 192 Indicatore di di-
rezione
Fig. 193 Indicatore di di-
rezione
– Estrarre il fanale dal suo alloggiamento ⇒ pagina 284.
– Rimuovere le viti ⇒ fig. 192 C
dei portalampade e tirare. –
Estrarre il portalampade dell'indicatore di direzione con l'aiuto
di un cacciavite seguendo il senso della freccia ⇒ fig. 193
– Sostituire la lampada premendo e girando verso sinistra.
– Per procedere al montaggio agire nel senso opposto. 
Luce retromarcia/ Luce fendinebbia posteriore
Fig. 194 Indicatore dal
lato interno del paraurti
– Girare il portalampade verso sinistra, ed estrarlo seguendo il
senso della freccia ⇒ fig. 194.
– Sostituire la lampadina premendo e girando contemporanea-
mente verso sinistra 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

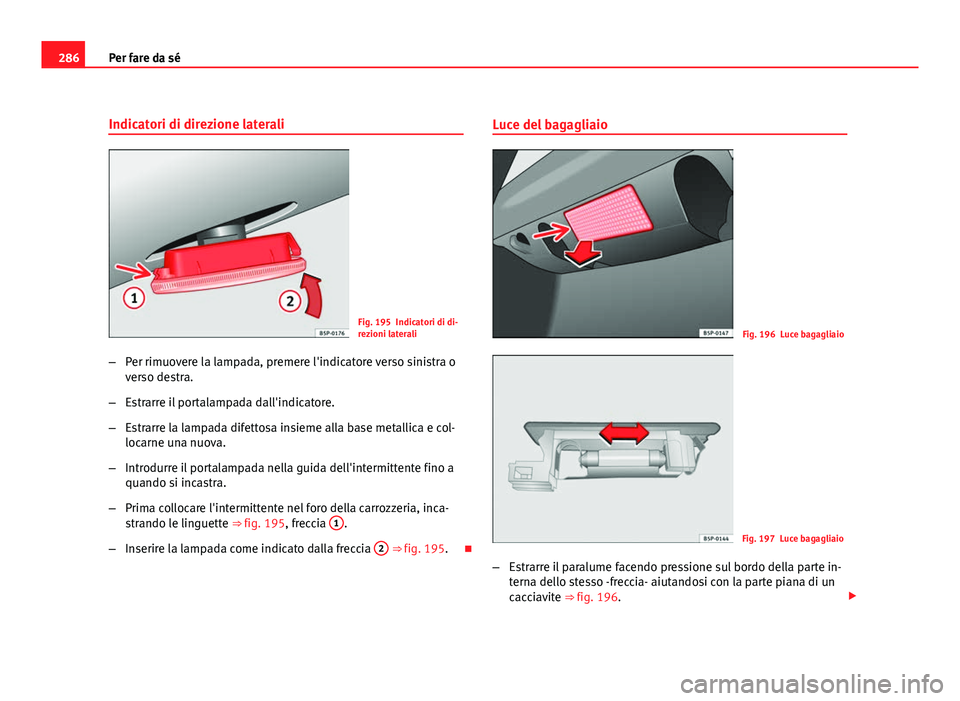

286Per fare da sé
Indicatori di direzione laterali
Fig. 195 Indicatori di di-
rezioni laterali
– Per rimuovere la lampada, premere l'indicatore verso sinistra o
verso destra.
– Estrarre il portalampada dall'indicatore.
– Estrarre la lampada difettosa insieme alla base metallica e col-
locarne una nuova.
– Introdurre il portalampada nella guida dell'intermittente fino a
quando si incastra.
– Prima collocare l'intermittente nel foro della carrozzeria, inca-
strando le linguette ⇒ fig. 195, freccia 1
.
– Inserire la lampada come indicato dalla freccia 2
⇒ fig. 195.Luce del bagagliaio
Fig. 196 Luce bagagliaio
Fig. 197 Luce bagagliaio
– Estrarre il paralume facendo pressione sul bordo della parte in-
terna dello stesso -freccia- aiutandosi con la parte piana di un
cacciavite ⇒ fig. 196. 

287
Per fare da sé

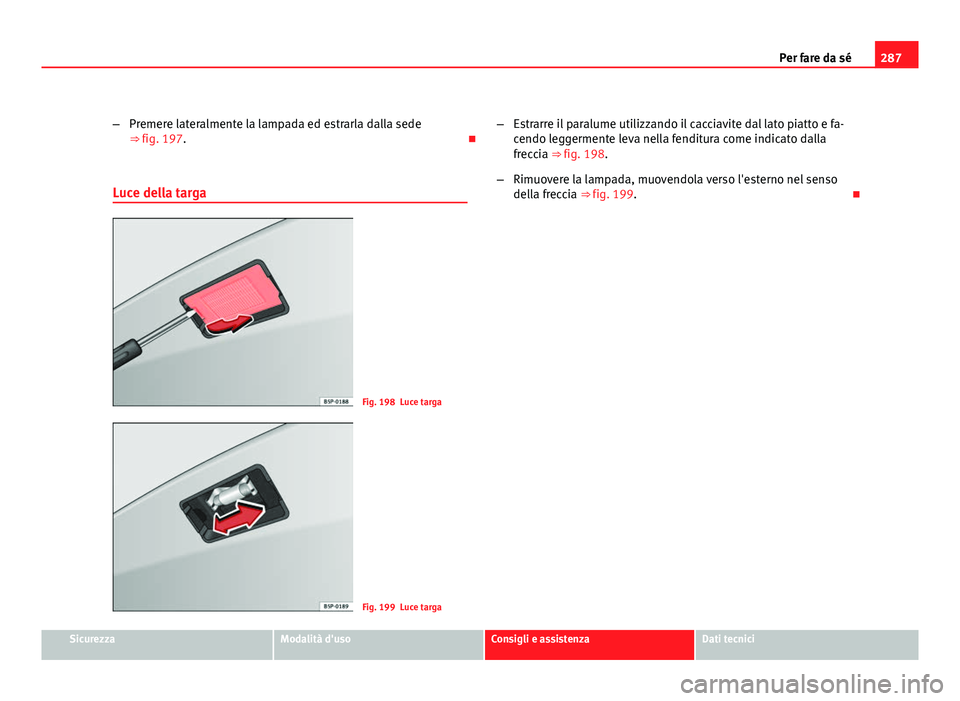

– Premere lateralmente la lampada ed estrarla dalla sede
⇒ fig. 197. 
Luce della targa
Fig. 198 Luce targa
Fig. 199 Luce targa –
Estrarre il paralume utilizzando il cacciavite dal lato piatto e fa-
cendo leggermente leva nella fenditura come indicato dalla
freccia ⇒ fig. 198.
– Rimuovere la lampada, muovendola verso l'esterno nel senso
della freccia ⇒ fig. 199. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

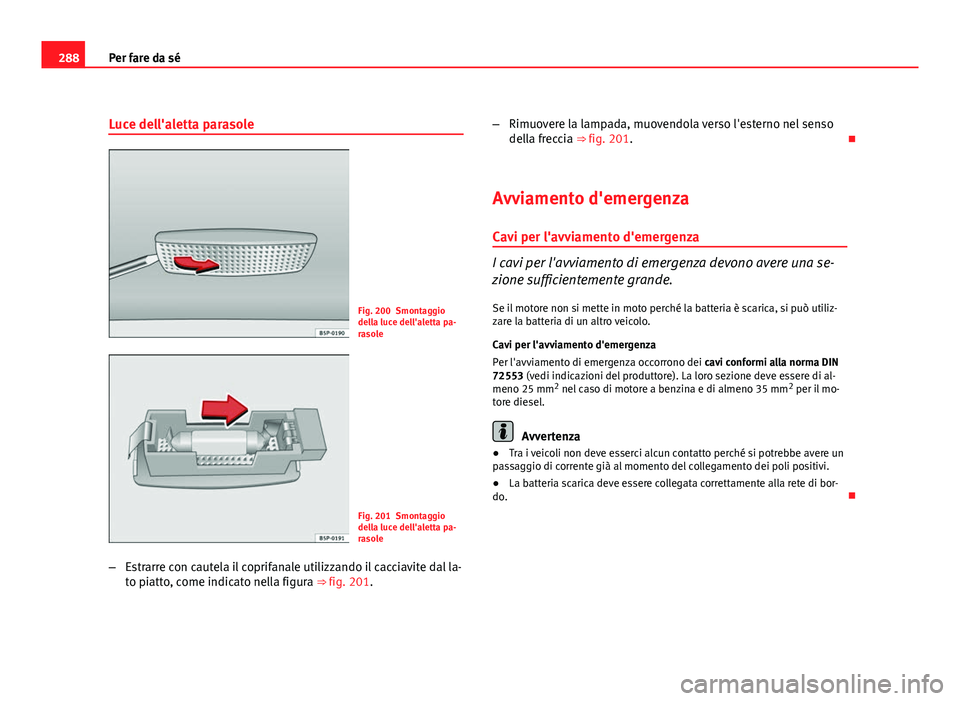

288Per fare da sé
Luce dell'aletta parasole
Fig. 200 Smontaggio
della luce dell'aletta pa-
rasole
Fig. 201 Smontaggio
della luce dell'aletta pa-
rasole
– Estrarre con cautela il coprifanale utilizzando il cacciavite dal la-
to piatto, come indicato nella figura ⇒ fig. 201. –
Rimuovere la lampada, muovendola verso l'esterno nel senso
della freccia ⇒ fig. 201. 
Avviamento d'emergenza Cavi per l'avviamento d'emergenza
I cavi per l'avviamento di emergenza devono avere una se-
zione sufficientemente grande.
Se il motore non si mette in moto perché la batteria è scarica, si può utiliz-
zare la batteria di un altro veicolo.
Cavi per l'avviamento d'emergenza
Per l'avviamento di emergenza occorrono dei cavi conformi alla norma DIN
72553 (vedi indicazioni del produttore). La loro sezione deve essere di al-
meno 25 mm 2
nel caso di motore a benzina e di almeno 35 mm 2
per il mo-
tore diesel.
Avvertenza
● Tra i veicoli non deve esserci alcun contatto perché si potrebbe avere un
passaggio di corrente già al momento del collegamento dei poli positivi.
● La batteria scarica deve essere collegata correttamente alla rete di bor-
do. 
