Seat Altea 2014 Manual del propietario (in Spanish)

289
Situaciones diversas
Luz de cruce
Fig. 190 Luz de cruce
Fig. 191 Luz de cruce
– Abra el capo del motor.
– Desplace los tirantes ⇒ fig. 190 1
en el sentido de la flecha y
saque la tapa. –
Extraiga el conector ⇒ fig. 191 2
de la lámpara.
– Desenganche el resorte retentor ⇒ fig. 191 3
presionándolo
hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente
de fijación del platillo, quede en el rebaje del reflector. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

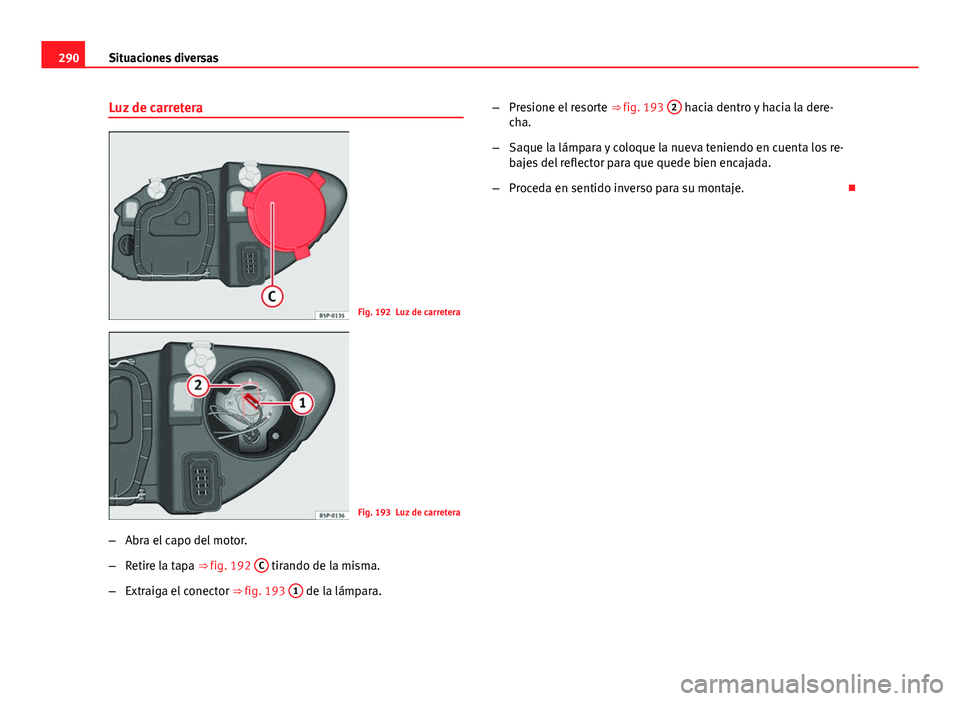

290Situaciones diversas
Luz de carretera
Fig. 192 Luz de carretera
Fig. 193 Luz de carretera
– Abra el capo del motor.
– Retire la tapa ⇒ fig. 192 C
tirando de la misma.
– Extraiga el conector ⇒ fig. 193 1
de la lámpara. –
Presione el resorte ⇒ fig. 193 2
hacia dentro y hacia la dere-
cha.
– Saque la lámpara y coloque la nueva teniendo en cuenta los re-
bajes del reflector para que quede bien encajada.
– Proceda en sentido inverso para su montaje. 

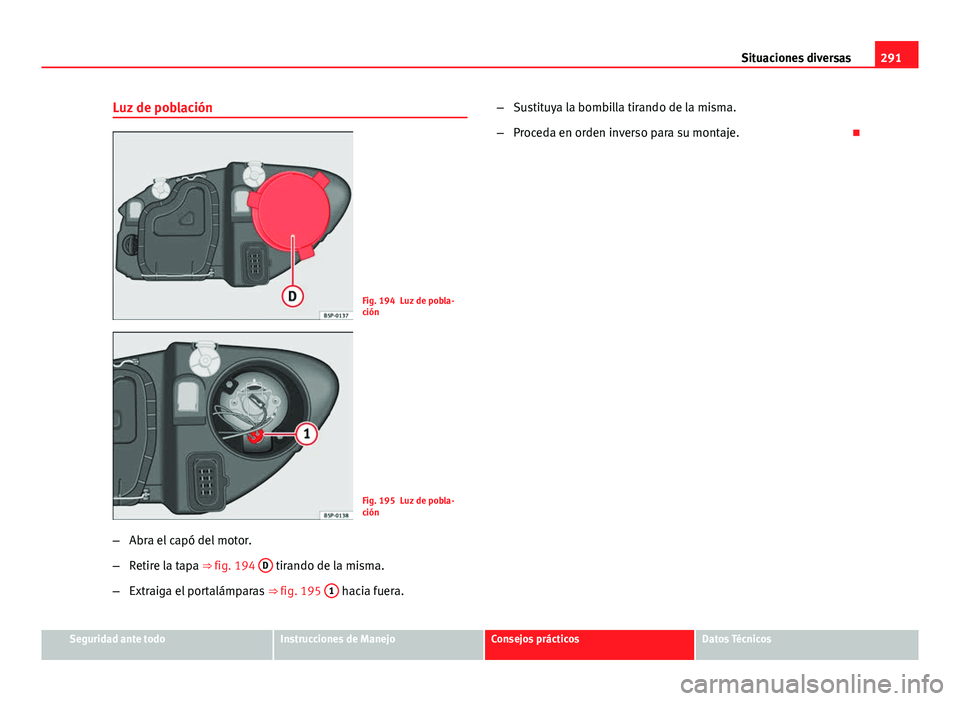

291
Situaciones diversas
Luz de población
Fig. 194 Luz de pobla-
ción
Fig. 195 Luz de pobla-
ción
– Abra el capó del motor.
– Retire la tapa ⇒ fig. 194 D
tirando de la misma.
– Extraiga el portalámparas ⇒ fig. 195 1
hacia fuera. –
Sustituya la bombilla tirando de la misma.
– Proceda en orden inverso para su montaje. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

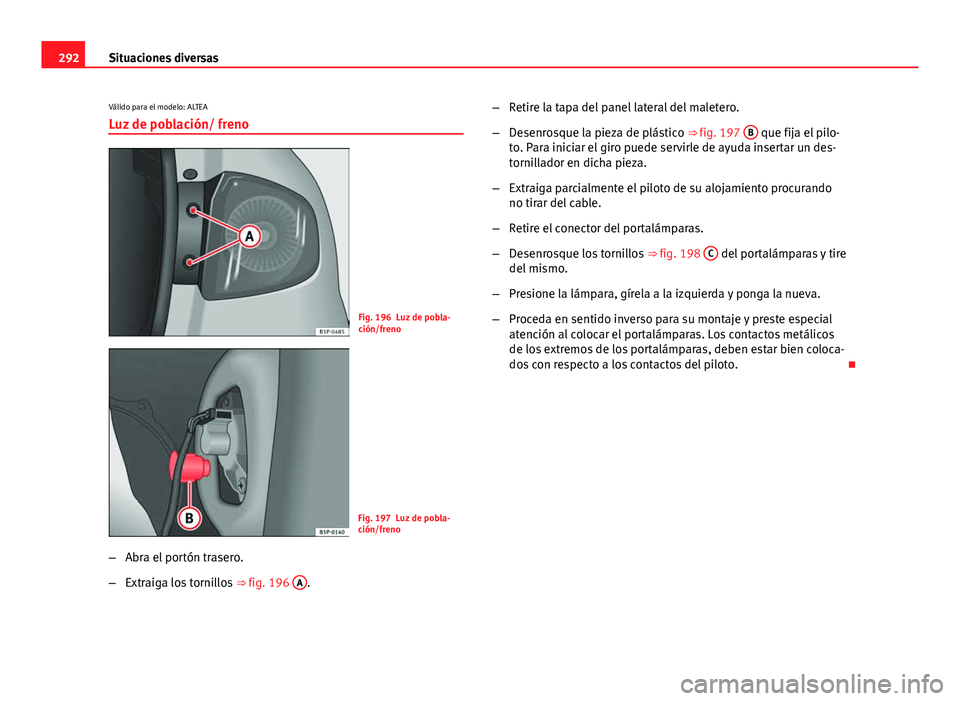

292Situaciones diversas
Válido para el modelo: ALTEA
Luz de población/ freno
Fig. 196 Luz de pobla-
ción/freno
Fig. 197 Luz de pobla-
ción/freno
– Abra el portón trasero.
– Extraiga los tornillos ⇒ fig. 196 A
. –
Retire la tapa del panel lateral del maletero.
– Desenrosque la pieza de plástico ⇒ fig. 197 B
que fija el pilo-
to. Para iniciar el giro puede servirle de ayuda insertar un des-
tornillador en dicha pieza.
– Extraiga parcialmente el piloto de su alojamiento procurando
no tirar del cable.
– Retire el conector del portalámparas.
– Desenrosque los tornillos ⇒ fig. 198 C
del portalámparas y tire
del mismo.
– Presione la lámpara, gírela a la izquierda y ponga la nueva.
– Proceda en sentido inverso para su montaje y preste especial
atención al colocar el portalámparas. Los contactos metálicos
de los extremos de los portalámparas, deben estar bien coloca-
dos con respecto a los contactos del piloto. 

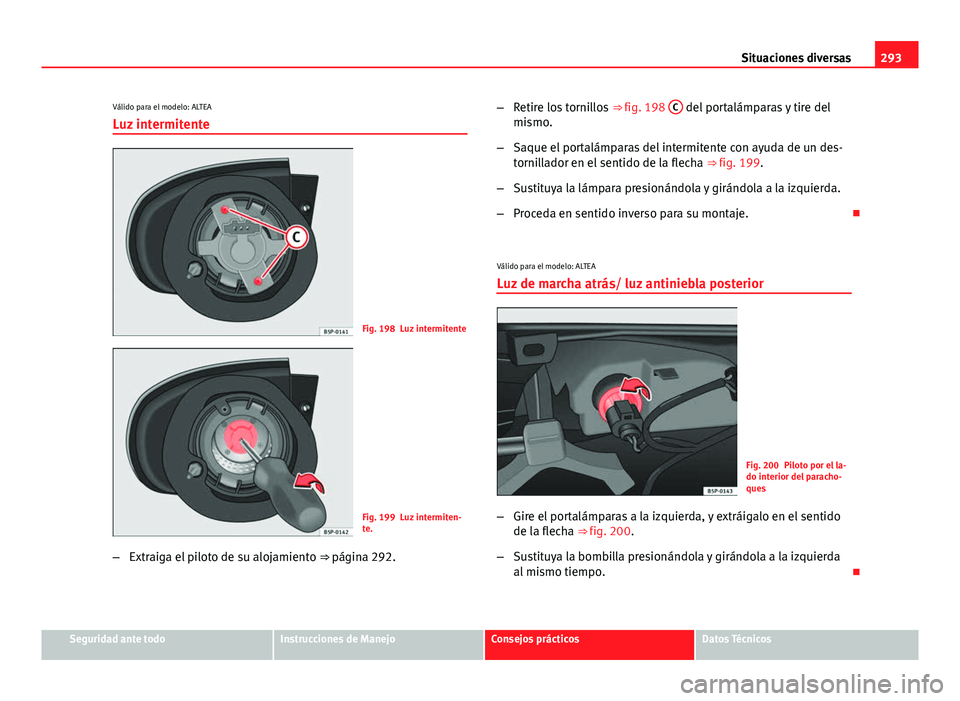

293
Situaciones diversas
Válido para el modelo: ALTEA
Luz intermitente
Fig. 198 Luz intermitente
Fig. 199 Luz intermiten-
te.
– Extraiga el piloto de su alojamiento ⇒ página 292.–
Retire los tornillos ⇒ fig. 198 C
del portalámparas y tire del
mismo.
– Saque el portalámparas del intermitente con ayuda de un des-
tornillador en el sentido de la flecha ⇒ fig. 199.
– Sustituya la lámpara presionándola y girándola a la izquierda.
– Proceda en sentido inverso para su montaje. 
Válido para el modelo: ALTEA
Luz de marcha atrás/ luz antiniebla posterior
Fig. 200 Piloto por el la-
do interior del paracho-
ques
– Gire el portalámparas a la izquierda, y extráigalo en el sentido
de la flecha ⇒ fig. 200.
– Sustituya la bombilla presionándola y girándola a la izquierda
al mismo tiempo. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

294Situaciones diversas
Válido para el modelo: ALTEA XL / ALTEA FREETRACK

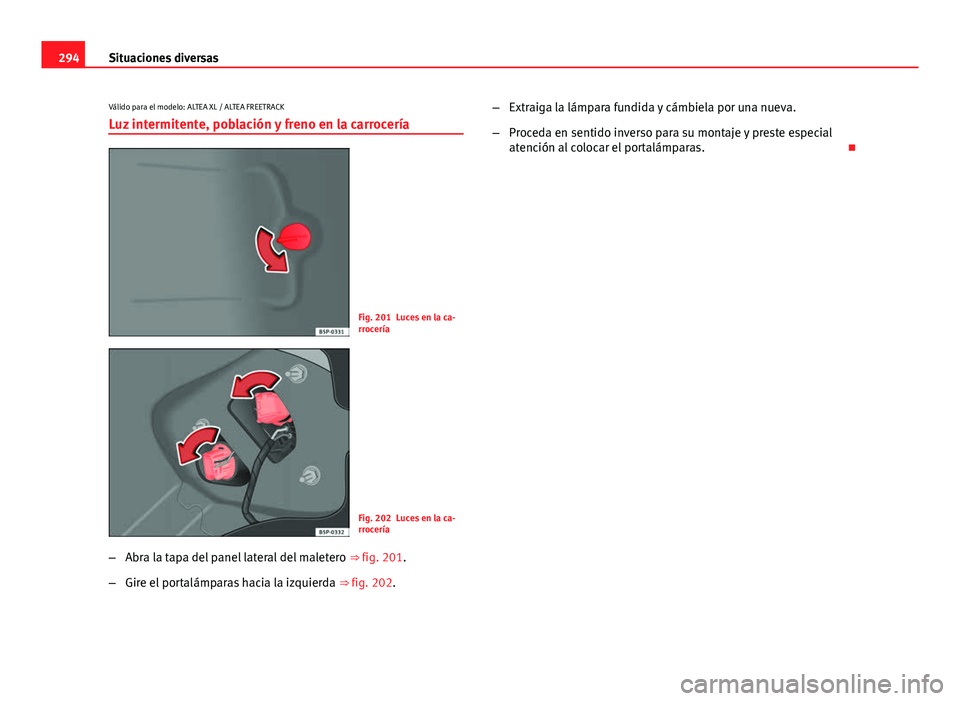

Luz intermitente, población y freno en la carrocería
Fig. 201 Luces en la ca-
rrocería
Fig. 202 Luces en la ca-
rrocería
– Abra la tapa del panel lateral del maletero ⇒ fig. 201.
– Gire el portalámparas hacia la izquierda ⇒ fig. 202.–
Extraiga la lámpara fundida y cámbiela por una nueva.
– Proceda en sentido inverso para su montaje y preste especial
atención al colocar el portalámparas. 

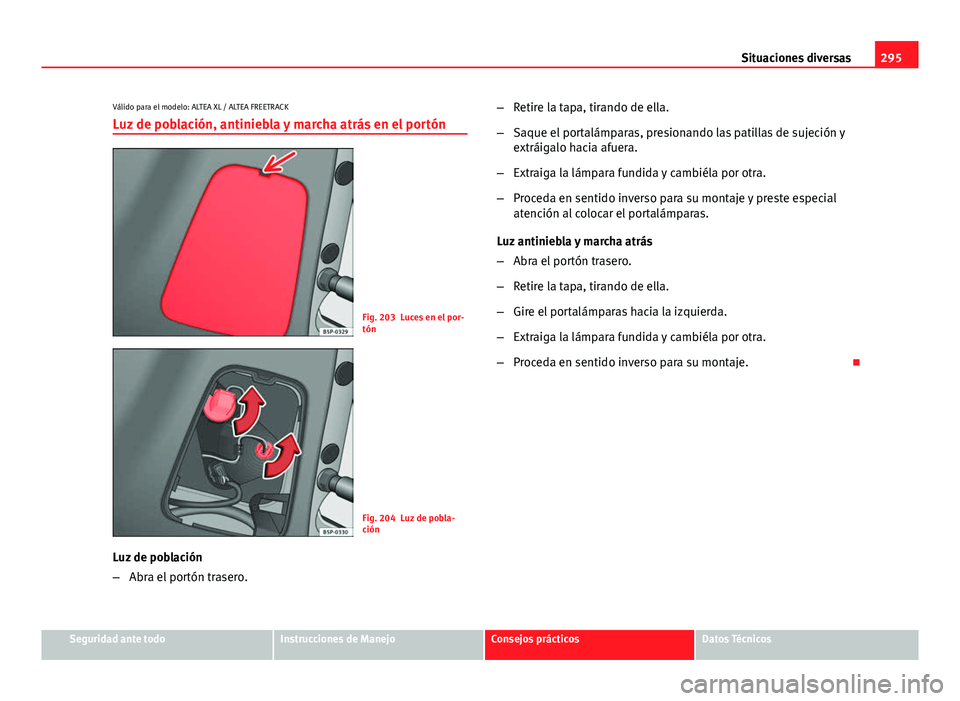

295
Situaciones diversas
Válido para el modelo: ALTEA XL / ALTEA FREETRACK
Luz de población, antiniebla y marcha atrás en el portón
Fig. 203 Luces en el por-
tón
Fig. 204 Luz de pobla-
ción
Luz de población
– Abra el portón trasero. –
Retire la tapa, tirando de ella.
– Saque el portalámparas, presionando las patillas de sujeción y
extráigalo hacia afuera.
– Extraiga la lámpara fundida y cambiéla por otra.
– Proceda en sentido inverso para su montaje y preste especial
atención al colocar el portalámparas.
Luz antiniebla y marcha atrás
– Abra el portón trasero.
– Retire la tapa, tirando de ella.
– Gire el portalámparas hacia la izquierda.
– Extraiga la lámpara fundida y cambiéla por otra.
– Proceda en sentido inverso para su montaje. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

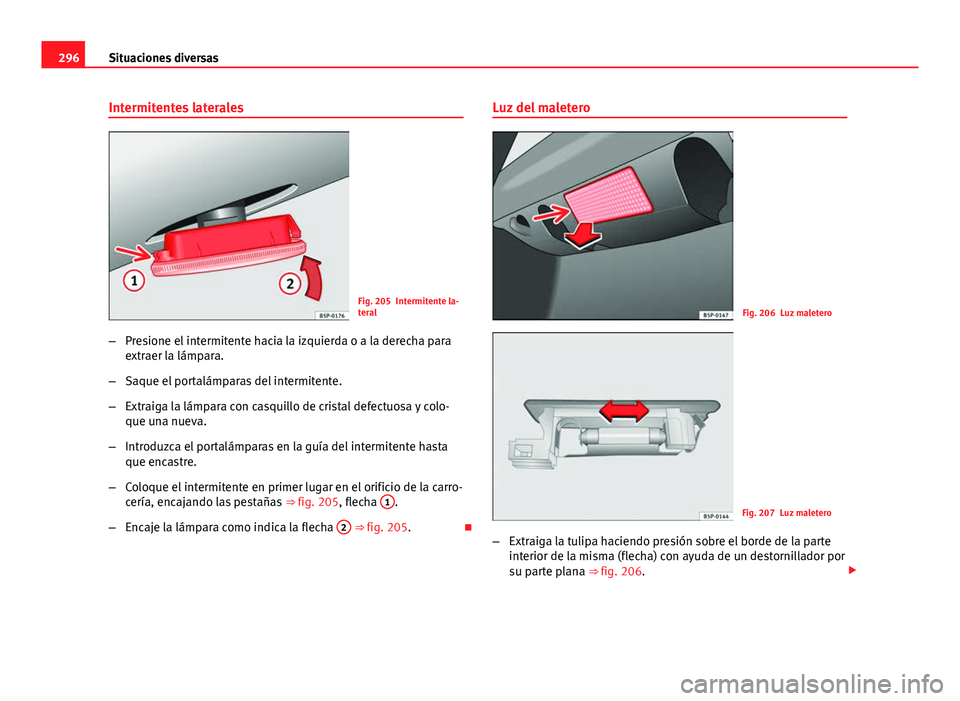

296Situaciones diversas
Intermitentes laterales
Fig. 205 Intermitente la-
teral
– Presione el intermitente hacia la izquierda o a la derecha para
extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal defectuosa y colo-
que una nueva.
– Introduzca el portalámparas en la guía del intermitente hasta
que encastre.
– Coloque el intermitente en primer lugar en el orificio de la carro-
cería, encajando las pestañas ⇒ fig. 205, flecha 1
.
– Encaje la lámpara como indica la flecha 2
⇒ fig. 205.Luz del maletero
Fig. 206 Luz maletero
Fig. 207 Luz maletero
– Extraiga la tulipa haciendo presión sobre el borde de la parte
interior de la misma (flecha) con ayuda de un destornillador por
su parte plana ⇒ fig. 206. 

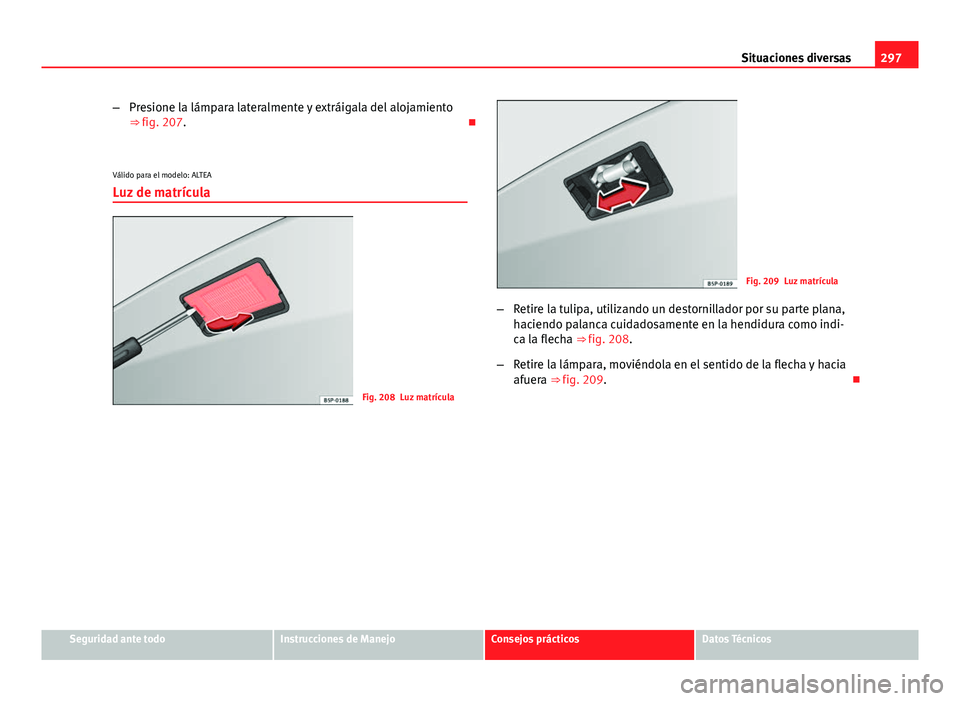

297
Situaciones diversas
– Presione la lámpara lateralmente y extráigala del alojamiento
⇒ fig. 207. 
Válido para el modelo: ALTEA
Luz de matrícula
Fig. 208 Luz matrícula
Fig. 209 Luz matrícula
– Retire la tulipa, utilizando un destornillador por su parte plana,
haciendo palanca cuidadosamente en la hendidura como indi-
ca la flecha ⇒ fig. 208.
– Retire la lámpara, moviéndola en el sentido de la flecha y hacia
afuera ⇒ fig. 209. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

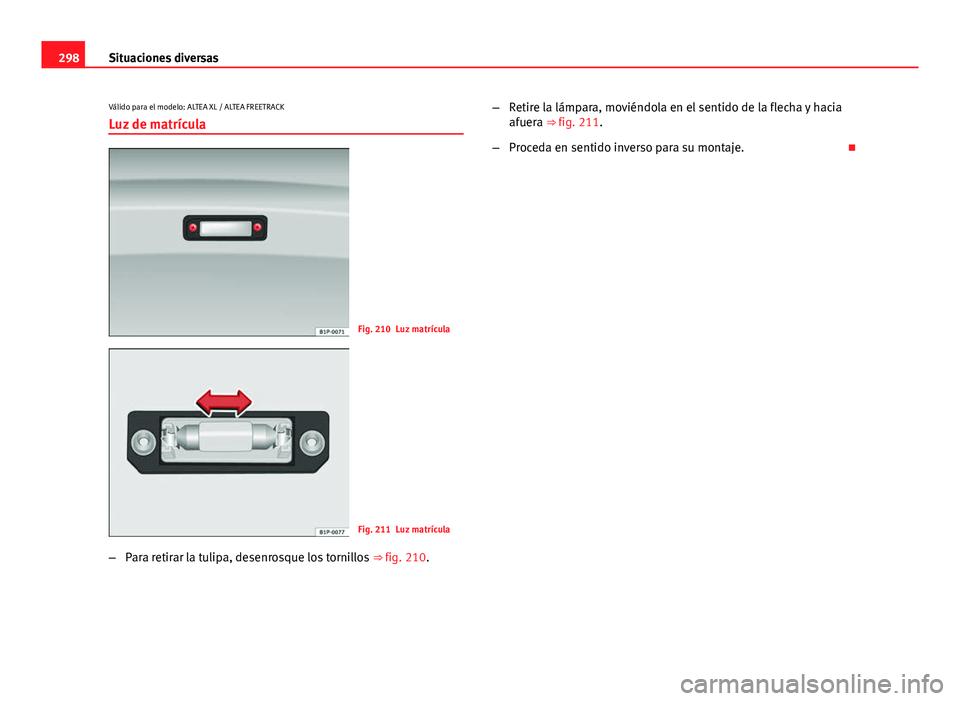

298Situaciones diversas
Válido para el modelo: ALTEA XL / ALTEA FREETRACK
Luz de matrícula
Fig. 210 Luz matrícula
Fig. 211 Luz matrícula
– Para retirar la tulipa, desenrosque los tornillos ⇒ fig. 210.–
Retire la lámpara, moviéndola en el sentido de la flecha y hacia
afuera ⇒ fig. 211.
– Proceda en sentido inverso para su montaje. 
