79
Puesto de conducción
Testigos de control y de advertencia Cuadro general de los testigos de control y de advertencia
Los testigos de control y de advertencia muestran determinadas funciones o anomalías.
Fig. 48 Testigos de control y de advertencia del cuadro
de instrumentos. Algunos de estos testigos pertenecen
sólo a determinadas versiones del modelo o forman
parte de equipamientos opcionales.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 82 of 333

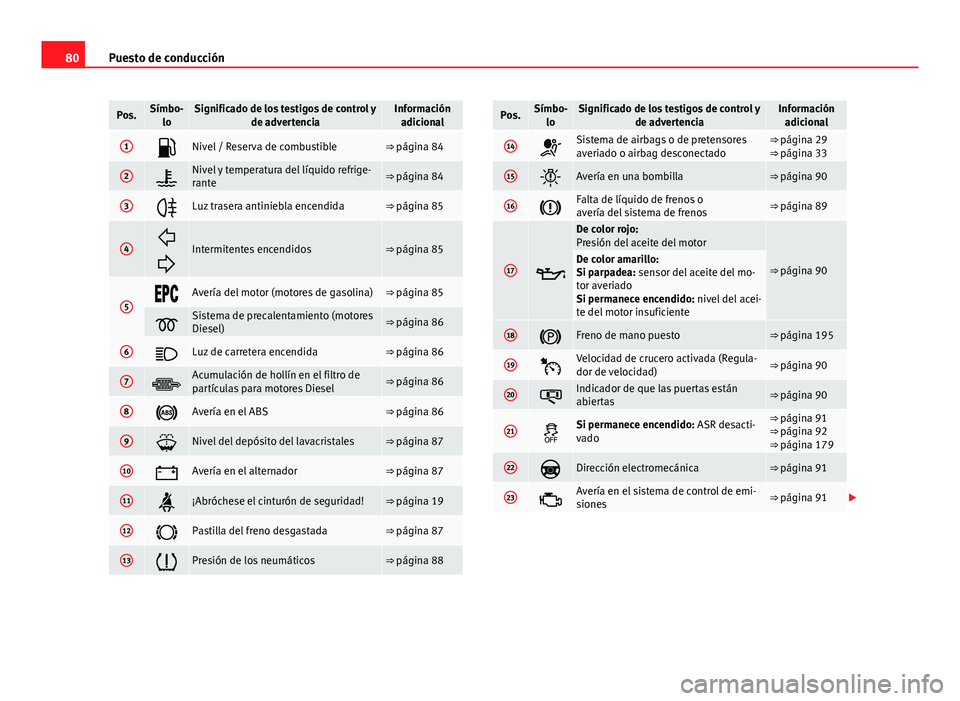

80Puesto de conducción
Pos.Símbo-
loSignificado de los testigos de control y de advertenciaInformaciónadicional
1Nivel / Reserva de combustible⇒ página 84
2Nivel y temperatura del líquido refrige-
rante⇒ página 84
3Luz trasera antiniebla encendida⇒ página 85
4
Intermitentes encendidos⇒ página 85
5Avería del motor (motores de gasolina)⇒ página 85
Sistema de precalentamiento (motores
Diesel)⇒ página 86
6Luz de carretera encendida⇒ página 86
7Acumulación de hollín en el filtro de
partículas para motores Diesel⇒ página 86
8Avería en el ABS⇒ página 86
9Nivel del depósito del lavacristales⇒ página 87
10Avería en el alternador⇒ página 87
11¡Abróchese el cinturón de seguridad!⇒ página 19
12Pastilla del freno desgastada⇒ página 87
13Presión de los neumáticos⇒ página 88
Pos.Símbo- loSignificado de los testigos de control y de advertenciaInformaciónadicional
14Sistema de airbags o de pretensores
averiado o airbag desconectado⇒ página 29
⇒ página 33
15Avería en una bombilla⇒ página 90
16Falta de líquido de frenos o
avería del sistema de frenos⇒ página 89
17
De color rojo:
Presión del aceite del motor
⇒ página 90De color amarillo:
Si parpadea: sensor del aceite del mo-
tor averiado
Si permanece encendido: nivel del acei-
te del motor insuficiente
18Freno de mano puesto⇒ página 195
19Velocidad de crucero activada (Regula-
dor de velocidad)⇒ página 90
20Indicador de que las puertas están
abiertas⇒ página 90
21Si permanece encendido: ASR desacti-
vado⇒ página 91
⇒ página 92
⇒ página 179
22Dirección electromecánica⇒ página 91
23Avería en el sistema de control de emi-
siones⇒ página 91
Page 83 of 333

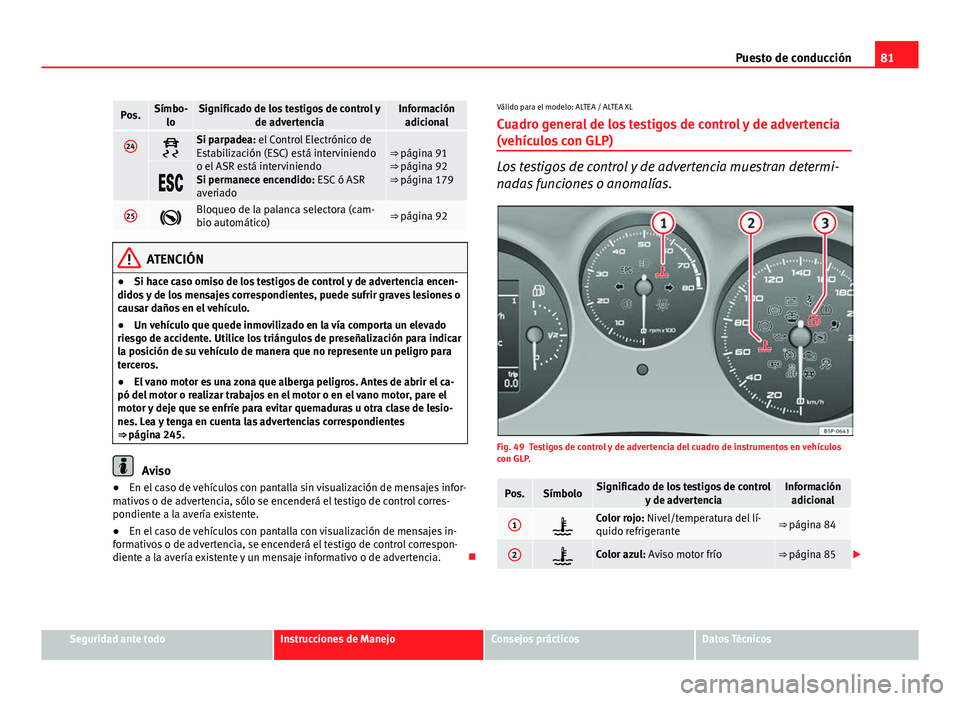

81
Puesto de conducción
Pos.Símbo-
loSignificado de los testigos de control y de advertenciaInformaciónadicional
24Si parpadea: el Control Electrónico de
Estabilización (ESC) está interviniendo
o el ASR está interviniendo
Si permanece encendido: ESC ó ASR
averiado⇒ página 91
⇒ página 92
⇒ página 179
25Bloqueo de la palanca selectora (cam-
bio automático)⇒ página 92
ATENCIÓN
● Si hace caso omiso de los testigos de control y de advertencia encen-
didos y de los mensajes correspondientes, puede sufrir graves lesiones o
causar daños en el vehículo.
● Un vehículo que quede inmovilizado en la vía comporta un elevado
riesgo de accidente. Utilice los triángulos de preseñalización para indicar
la posición de su vehículo de manera que no represente un peligro para
terceros.
● El vano motor es una zona que alberga peligros. Antes de abrir el ca-
pó del motor o realizar trabajos en el motor o en el vano motor, pare el
motor y deje que se enfríe para evitar quemaduras u otra clase de lesio-
nes. Lea y tenga en cuenta las advertencias correspondientes
⇒ página 245.
Aviso
● En el caso de vehículos con pantalla sin visualización de mensajes infor-
mativos o de advertencia, sólo se encenderá el testigo de control corres-
pondiente a la avería existente.
● En el caso de vehículos con pantalla con visualización de mensajes in-
formativos o de advertencia, se encenderá el testigo de control correspon-
diente a la avería existente y un mensaje informativo o de advertencia. Válido para el modelo: ALTEA / ALTEA XL
Cuadro general de los testigos de control y de advertencia
(vehículos con GLP)
Los testigos de control y de advertencia muestran determi-
nadas funciones o anomalías.
Fig. 49 Testigos de control y de advertencia del cuadro de instrumentos en vehículos
con GLP.
Pos.SímboloSignificado de los testigos de control y de advertenciaInformaciónadicional
1Color rojo: Nivel/temperatura del lí-
quido refrigerante⇒ página 84
2Color azul: Aviso motor frío⇒ página 85
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 84 of 333

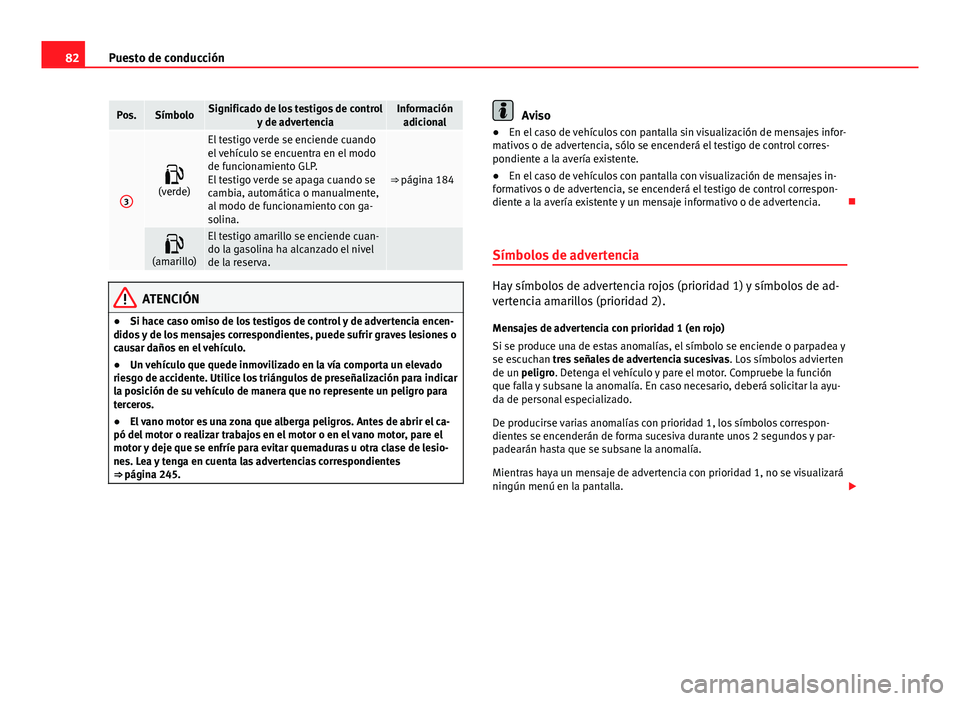

82Puesto de conducción
Pos.SímboloSignificado de los testigos de control
y de advertenciaInformaciónadicional
3
(verde)
El testigo verde se enciende cuando
el vehículo se encuentra en el modo
de funcionamiento GLP.
El testigo verde se apaga cuando se
cambia, automática o manualmente,
al modo de funcionamiento con ga-
solina.
⇒ página 184
(amarillo)El testigo amarillo se enciende cuan-
do la gasolina ha alcanzado el nivel
de la reserva.
ATENCIÓN
● Si hace caso omiso de los testigos de control y de advertencia encen-
didos y de los mensajes correspondientes, puede sufrir graves lesiones o
causar daños en el vehículo.
● Un vehículo que quede inmovilizado en la vía comporta un elevado
riesgo de accidente. Utilice los triángulos de preseñalización para indicar
la posición de su vehículo de manera que no represente un peligro para
terceros.
● El vano motor es una zona que alberga peligros. Antes de abrir el ca-
pó del motor o realizar trabajos en el motor o en el vano motor, pare el
motor y deje que se enfríe para evitar quemaduras u otra clase de lesio-
nes. Lea y tenga en cuenta las advertencias correspondientes
⇒ página 245.
Aviso
● En el caso de vehículos con pantalla sin visualización de mensajes infor-
mativos o de advertencia, sólo se encenderá el testigo de control corres-
pondiente a la avería existente.
● En el caso de vehículos con pantalla con visualización de mensajes in-
formativos o de advertencia, se encenderá el testigo de control correspon-
diente a la avería existente y un mensaje informativo o de advertencia.
Símbolos de advertencia
Hay símbolos de advertencia rojos (prioridad 1) y símbolos de ad-
vertencia amarillos (prioridad 2). Mensajes de advertencia con prioridad 1 (en rojo)
Si se produce una de estas anomalías, el símbolo se enciende o parpadea y
se escuchan tres señales de advertencia sucesivas . Los símbolos advierten
de un peligro. Detenga el vehículo y pare el motor. Compruebe la función
que falla y subsane la anomalía. En caso necesario, deberá solicitar la ayu-
da de personal especializado.
De producirse varias anomalías con prioridad 1, los símbolos correspon-
dientes se encenderán de forma sucesiva durante unos 2 segundos y par-
padearán hasta que se subsane la anomalía.
Mientras haya un mensaje de advertencia con prioridad 1, no se visualizará
ningún menú en la pantalla.
Page 85 of 333

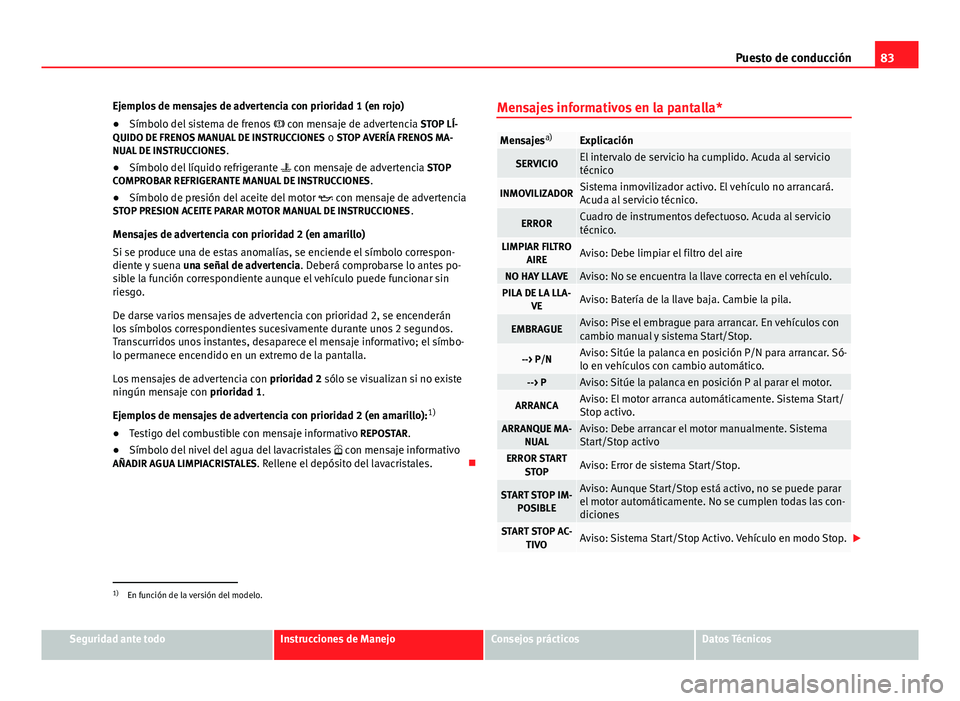

83
Puesto de conducción
Ejemplos de mensajes de advertencia con prioridad 1 (en rojo)
● Símbolo del sistema de frenos con mensaje de advertencia STOP LÍ-
QUIDO DE FRENOS MANUAL DE INSTRUCCIONES o STOP AVERÍA FRENOS MA-
NUAL DE INSTRUCCIONES .
● Símbolo del líquido refrigerante con mensaje de advertencia STOP
COMPROBAR REFRIGERANTE MANUAL DE INSTRUCCIONES .
● Símbolo de presión del aceite del motor con mensaje de advertencia
STOP PRESION ACEITE PARAR MOTOR MANUAL DE INSTRUCCIONES .
Mensajes de advertencia con prioridad 2 (en amarillo)
Si se produce una de estas anomalías, se enciende el símbolo correspon-
diente y suena una señal de advertencia . Deberá comprobarse lo antes po-
sible la función correspondiente aunque el vehículo puede funcionar sin
riesgo.
De darse varios mensajes de advertencia con prioridad 2, se encenderán
los símbolos correspondientes sucesivamente durante unos 2 segundos.
Transcurridos unos instantes, desaparece el mensaje informativo; el símbo-
lo permanece encendido en un extremo de la pantalla.
Los mensajes de advertencia con prioridad 2 sólo se visualizan si no existe
ningún mensaje con prioridad 1.
Ejemplos de mensajes de advertencia con prioridad 2 (en amarillo): 1)
● Testigo del combustible con mensaje informativo REPOSTAR.
● Símbolo del nivel del agua del lavacristales con mensaje informativo
AÑADIR AGUA LIMPIACRISTALES. Rellene el depósito del lavacristales. Mensajes informativos en la pantalla*
Mensajes
a)Explicación
SERVICIOEl intervalo de servicio ha cumplido. Acuda al servicio
técnico
INMOVILIZADORSistema inmovilizador activo. El vehículo no arrancará.
Acuda al servicio técnico.
ERRORCuadro de instrumentos defectuoso. Acuda al servicio
técnico.
LIMPIAR FILTRO
AIREAviso: Debe limpiar el filtro del aire
NO HAY LLAVEAviso: No se encuentra la llave correcta en el vehículo.PILA DE LA LLA- VEAviso: Batería de la llave baja. Cambie la pila.
EMBRAGUEAviso: Pise el embrague para arrancar. En vehículos con
cambio manual y sistema Start/Stop.
--> P/NAviso: Sitúe la palanca en posición P/N para arrancar. Só-
lo en vehículos con cambio automático.
--> PAviso: Sitúe la palanca en posición P al parar el motor.
ARRANCAAviso: El motor arranca automáticamente. Sistema Start/
Stop activo.
ARRANQUE MA-NUALAviso: Debe arrancar el motor manualmente. Sistema
Start/Stop activo
ERROR STARTSTOPAviso: Error de sistema Start/Stop.
START STOP IM-POSIBLEAviso: Aunque Start/Stop está activo, no se puede parar
el motor automáticamente. No se cumplen todas las con-
diciones
START STOP AC- TIVOAviso: Sistema Start/Stop Activo. Vehículo en modo Stop.
1)
En función de la versión del modelo.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 86 of 333

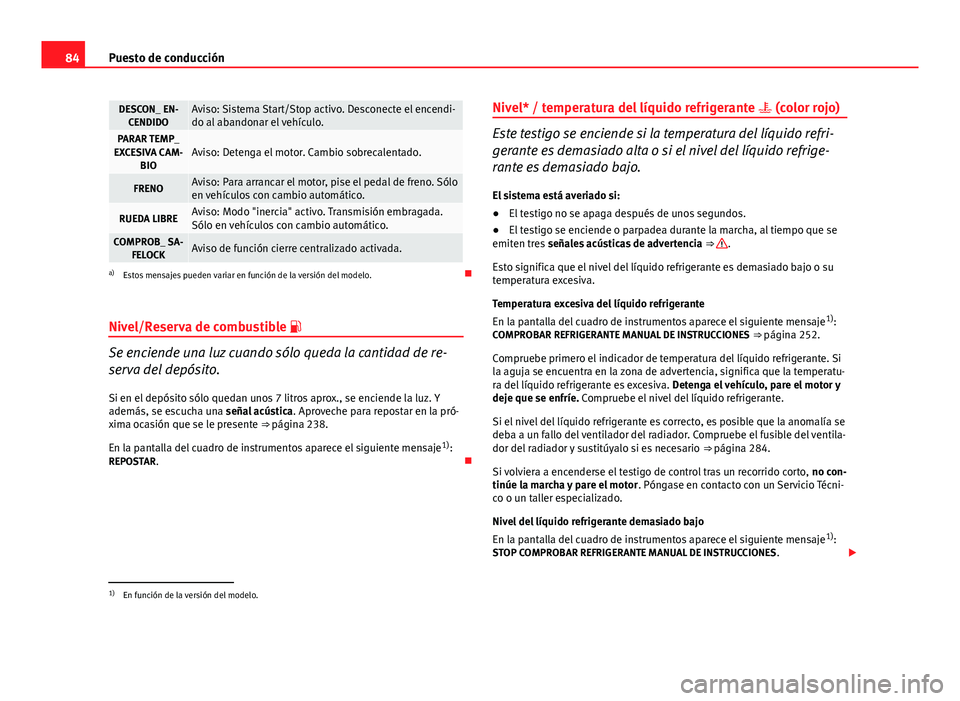

84Puesto de conducción
DESCON_ EN-
CENDIDOAviso: Sistema Start/Stop activo. Desconecte el encendi-
do al abandonar el vehículo.
PARAR TEMP_
EXCESIVA CAM- BIOAviso: Detenga el motor. Cambio sobrecalentado.
FRENOAviso: Para arrancar el motor, pise el pedal de freno. Sólo
en vehículos con cambio automático.
RUEDA LIBREAviso: Modo "inercia" activo. Transmisión embragada.
Sólo en vehículos con cambio automático.
COMPROB_ SA-FELOCKAviso de función cierre centralizado activada.
a)Estos mensajes pueden variar en función de la versión del modelo.
Nivel/Reserva de combustible
Se enciende una luz cuando sólo queda la cantidad de re-
serva del depósito. Si en el depósito sólo quedan unos 7 litros aprox., se enciende la luz. Y
además, se escucha una señal acústica . Aproveche para repostar en la pró-
xima ocasión que se le presente ⇒ página 238.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje 1)
:
REPOSTAR. Nivel* / temperatura del líquido refrigerante
(color rojo)
Este testigo se enciende si la temperatura del líquido refri-
gerante es demasiado alta o si el nivel del líquido refrige-
rante es demasiado bajo.
El sistema está averiado si:
●El testigo no se apaga después de unos segundos.
● El testigo se enciende o parpadea durante la marcha, al tiempo que se
emiten tres señales acústicas de advertencia ⇒
.
Esto significa que el nivel del líquido refrigerante es demasiado bajo o su
temperatura excesiva.
Temperatura excesiva del líquido refrigerante
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje 1)
:
COMPROBAR REFRIGERANTE MANUAL DE INSTRUCCIONES ⇒ página 252.
Compruebe primero el indicador de temperatura del líquido refrigerante. Si
la aguja se encuentra en la zona de advertencia, significa que la temperatu-
ra del líquido refrigerante es excesiva. Detenga el vehículo, pare el motor y
deje que se enfríe. Compruebe el nivel del líquido refrigerante.
Si el nivel del líquido refrigerante es correcto, es posible que la anomalía se
deba a un fallo del ventilador del radiador. Compruebe el fusible del ventila-
dor del radiador y sustitúyalo si es necesario ⇒ página 284.
Si volviera a encenderse el testigo de control tras un recorrido corto, no con-
tinúe la marcha y pare el motor . Póngase en contacto con un Servicio Técni-
co o un taller especializado.
Nivel del líquido refrigerante demasiado bajo
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje 1)
:
STOP COMPROBAR REFRIGERANTE MANUAL DE INSTRUCCIONES .
1)
En función de la versión del modelo.
Page 87 of 333
85
Puesto de conducción

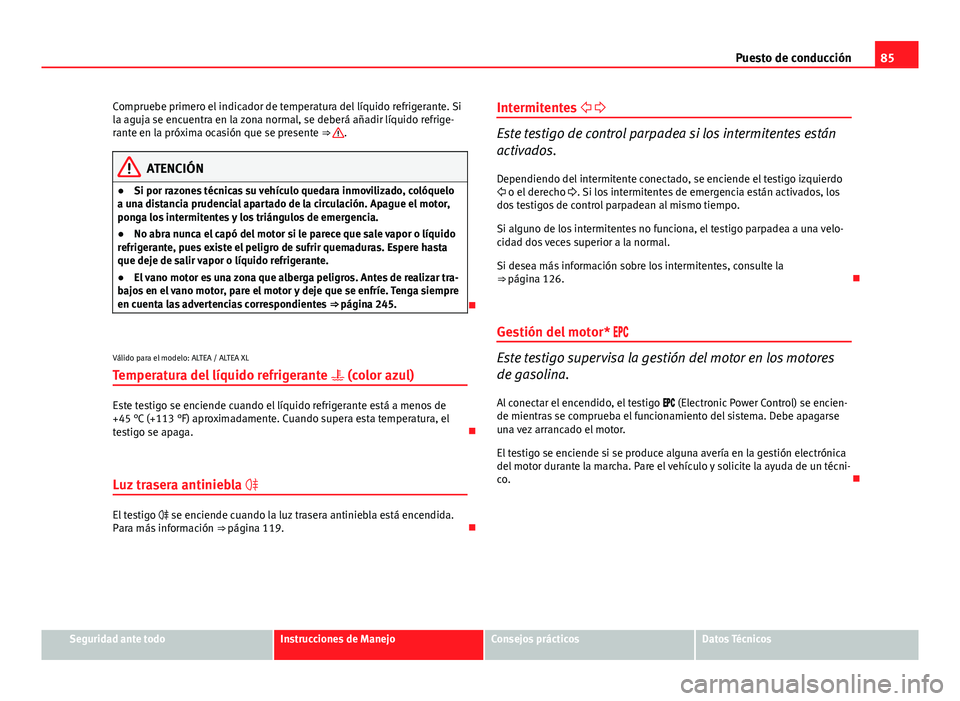

Compruebe primero el indicador de temperatura del líquido refrigerante. Si
la aguja se encuentra en la zona normal, se deberá añadir líquido refrige-
rante en la próxima ocasión que se presente ⇒
.
ATENCIÓN
● Si por razones técnicas su vehículo quedara inmovilizado, colóquelo
a una distancia prudencial apartado de la circulación. Apague el motor,
ponga los intermitentes y los triángulos de emergencia.
● No abra nunca el capó del motor si le parece que sale vapor o líquido
refrigerante, pues existe el peligro de sufrir quemaduras. Espere hasta
que deje de salir vapor o líquido refrigerante.
● El vano motor es una zona que alberga peligros. Antes de realizar tra-
bajos en el vano motor, pare el motor y deje que se enfríe. Tenga siempre
en cuenta las advertencias correspondientes ⇒ página 245.
Válido para el modelo: ALTEA / ALTEA XL Temperatura del líquido refrigerante (color azul)
Este testigo se enciende cuando el líquido refrigerante está a menos de
+45 °C (+113 °F) aproximadamente. Cuando supera esta temperatura, el
testigo se apaga.
Luz trasera antiniebla
El testigo se enciende cuando la luz trasera antiniebla está encendida.
Para más información ⇒ página 119. Intermitentes
Este testigo de control parpadea si los intermitentes están
activados.
Dependiendo del intermitente conectado, se enciende el testigo izquierdo
o el derecho . Si los intermitentes de emergencia están activados, los
dos testigos de control parpadean al mismo tiempo.
Si alguno de los intermitentes no funciona, el testigo parpadea a una velo-
cidad dos veces superior a la normal.
Si desea más información sobre los intermitentes, consulte la
⇒ página 126.
Gestión del motor*
Este testigo supervisa la gestión del motor en los motores
de gasolina.
Al conectar el encendido, el testigo (Electronic Power Control) se encien-
de mientras se comprueba el funcionamiento del sistema. Debe apagarse
una vez arrancado el motor.
El testigo se enciende si se produce alguna avería en la gestión electrónica
del motor durante la marcha. Pare el vehículo y solicite la ayuda de un técni-
co.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 88 of 333
86Puesto de conducción

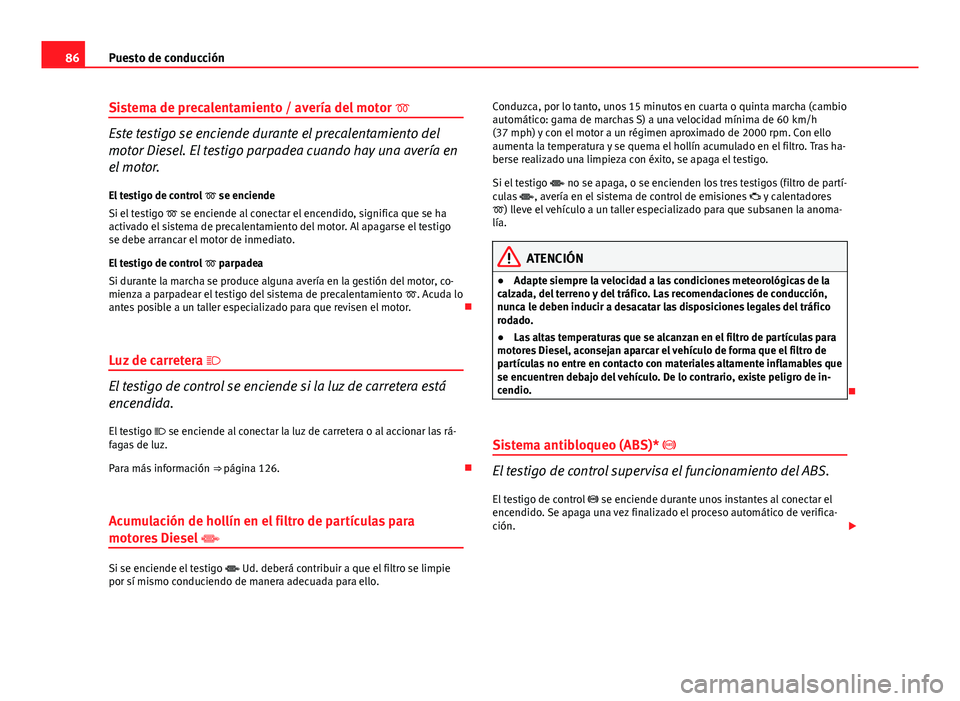

Sistema de precalentamiento / avería del motor
Este testigo se enciende durante el precalentamiento del
motor Diesel. El testigo parpadea cuando hay una avería en
el motor.
El testigo de control se enciende
Si el testigo se enciende al conectar el encendido, significa que se ha
activado el sistema de precalentamiento del motor. Al apagarse el testigo
se debe arrancar el motor de inmediato.
El testigo de control parpadea
Si durante la marcha se produce alguna avería en la gestión del motor, co-
mienza a parpadear el testigo del sistema de precalentamiento . Acuda lo
antes posible a un taller especializado para que revisen el motor.
Luz de carretera
El testigo de control se enciende si la luz de carretera está
encendida.
El testigo se enciende al conectar la luz de carretera o al accionar las rá-
fagas de luz.
Para más información ⇒ página 126.
Acumulación de hollín en el filtro de partículas para
motores Diesel
Si se enciende el testigo Ud. deberá contribuir a que el filtro se limpie
por sí mismo conduciendo de manera adecuada para ello. Conduzca, por lo tanto, unos 15 minutos en cuarta o quinta marcha (cambio
automático: gama de marchas S) a una velocidad mínima de 60 km/h
(37 mph) y con el motor a un régimen aproximado de 2000 rpm. Con ello
aumenta la temperatura y se quema el hollín acumulado en el filtro. Tras ha-
berse realizado una limpieza con éxito, se apaga el testigo.
Si el testigo
no se apaga, o se encienden los tres testigos (filtro de partí-
culas , avería en el sistema de control de emisiones y calentadores
) lleve el vehículo a un taller especializado para que subsanen la anoma-
lía.
ATENCIÓN
● Adapte siempre la velocidad a las condiciones meteorológicas de la
calzada, del terreno y del tráfico. Las recomendaciones de conducción,
nunca le deben inducir a desacatar las disposiciones legales del tráfico
rodado.
● Las altas temperaturas que se alcanzan en el filtro de partículas para
motores Diesel, aconsejan aparcar el vehículo de forma que el filtro de
partículas no entre en contacto con materiales altamente inflamables que
se encuentren debajo del vehículo. De lo contrario, existe peligro de in-
cendio.
Sistema antibloqueo (ABS)*
El testigo de control supervisa el funcionamiento del ABS. El testigo de control se enciende durante unos instantes al conectar el
encendido. Se apaga una vez finalizado el proceso automático de verifica-
ción.
Page 89 of 333
87
Puesto de conducción

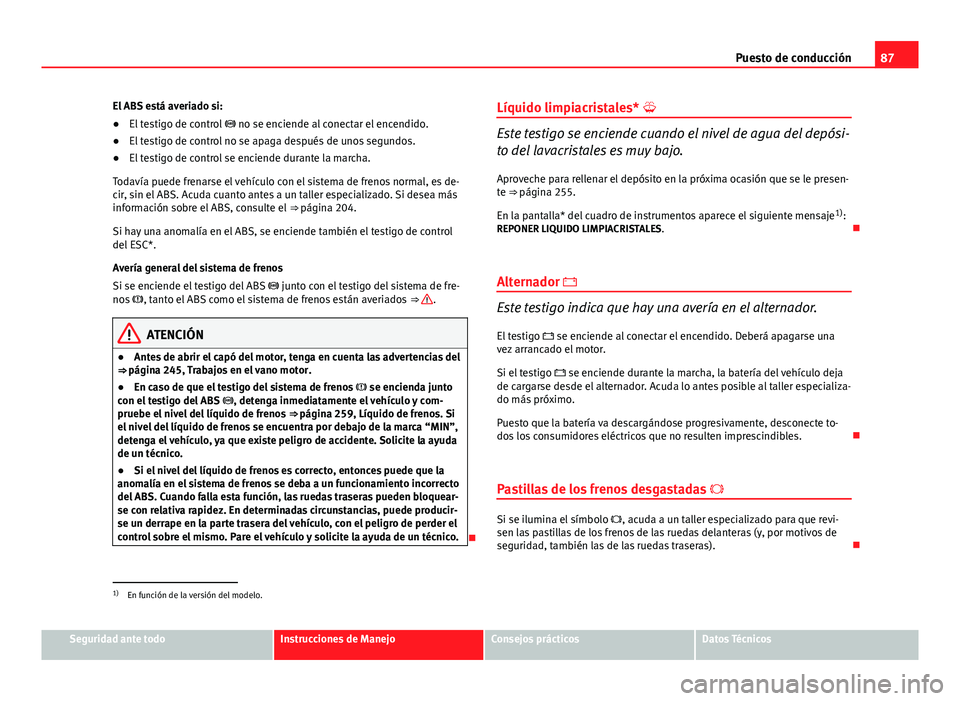

El ABS está averiado si:
● El testigo de control no se enciende al conectar el encendido.
● El testigo de control no se apaga después de unos segundos.
● El testigo de control se enciende durante la marcha.
Todavía puede frenarse el vehículo con el sistema de frenos normal, es de-
cir, sin el ABS. Acuda cuanto antes a un taller especializado. Si desea más
información sobre el ABS, consulte el ⇒ página 204.
Si hay una anomalía en el ABS, se enciende también el testigo de control
del ESC*.
Avería general del sistema de frenos
Si se enciende el testigo del ABS junto con el testigo del sistema de fre-
nos , tanto el ABS como el sistema de frenos están averiados ⇒
.
ATENCIÓN
● Antes de abrir el capó del motor, tenga en cuenta las advertencias del
⇒ página 245, Trabajos en el vano motor.
● En caso de que el testigo del sistema de frenos se encienda junto
con el testigo del ABS , detenga inmediatamente el vehículo y com-
pruebe el nivel del líquido de frenos ⇒ página 259, Líquido de frenos. Si
el nivel del líquido de frenos se encuentra por debajo de la marca “MIN”,
detenga el vehículo, ya que existe peligro de accidente. Solicite la ayuda
de un técnico.
● Si el nivel del líquido de frenos es correcto, entonces puede que la
anomalía en el sistema de frenos se deba a un funcionamiento incorrecto
del ABS. Cuando falla esta función, las ruedas traseras pueden bloquear-
se con relativa rapidez. En determinadas circunstancias, puede producir-
se un derrape en la parte trasera del vehículo, con el peligro de perder el
control sobre el mismo. Pare el vehículo y solicite la ayuda de un técnico.
Líquido limpiacristales*
Este testigo se enciende cuando el nivel de agua del depósi-
to del lavacristales es muy bajo.
Aproveche para rellenar el depósito en la próxima ocasión que se le presen-
te ⇒ página 255.
En la pantalla* del cuadro de instrumentos aparece el siguiente mensaje 1)
:
REPONER LIQUIDO LIMPIACRISTALES.
Alternador
Este testigo indica que hay una avería en el alternador. El testigo se enciende al conectar el encendido. Deberá apagarse una
vez arrancado el motor.
Si el testigo se enciende durante la marcha, la batería del vehículo deja
de cargarse desde el alternador. Acuda lo antes posible al taller especializa-
do más próximo.
Puesto que la batería va descargándose progresivamente, desconecte to-
dos los consumidores eléctricos que no resulten imprescindibles.
Pastillas de los frenos desgastadas
Si se ilumina el símbolo , acuda a un taller especializado para que revi-
sen las pastillas de los frenos de las ruedas delanteras (y, por motivos de
seguridad, también las de las ruedas traseras).
1)
En función de la versión del modelo.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 90 of 333
88Puesto de conducción

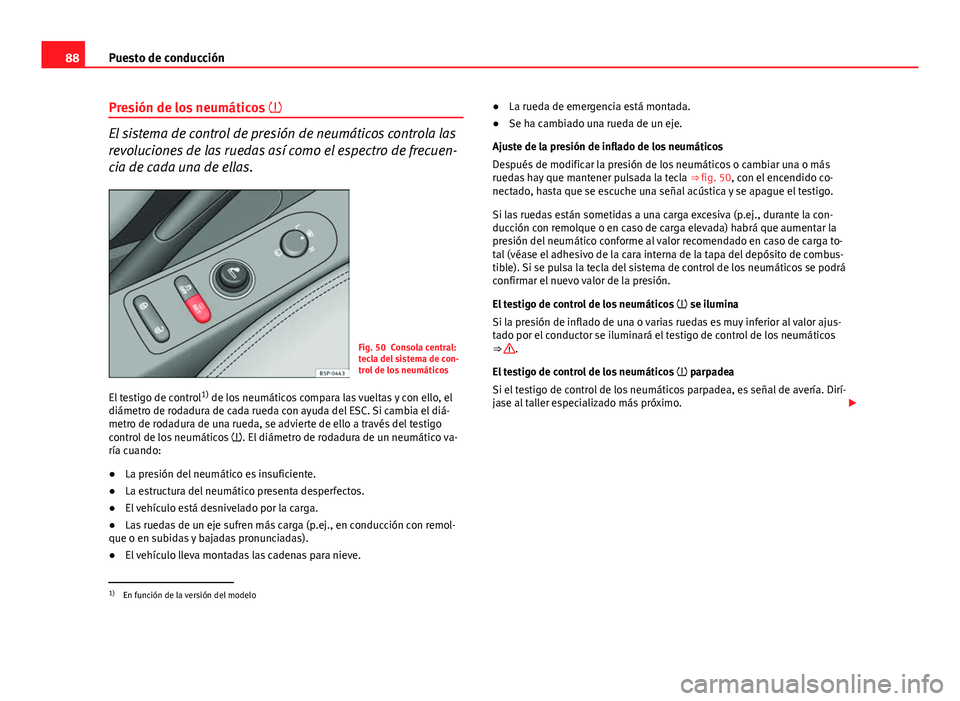

Presión de los neumáticos
El sistema de control de presión de neumáticos controla las
revoluciones de las ruedas así como el espectro de frecuen-
cia de cada una de ellas.
Fig. 50 Consola central:
tecla del sistema de con-
trol de los neumáticos
El testigo de control 1)
de los neumáticos compara las vueltas y con ello, el
diámetro de rodadura de cada rueda con ayuda del ESC. Si cambia el diá-
metro de rodadura de una rueda, se advierte de ello a través del testigo
control de los neumáticos . El diámetro de rodadura de un neumático va-
ría cuando:
● La presión del neumático es insuficiente.
● La estructura del neumático presenta desperfectos.
● El vehículo está desnivelado por la carga.
● Las ruedas de un eje sufren más carga (p.ej., en conducción con remol-
que o en subidas y bajadas pronunciadas).
● El vehículo lleva montadas las cadenas para nieve. ●
La rueda de emergencia está montada.
● Se ha cambiado una rueda de un eje.
Ajuste de la presión de inflado de los neumáticos
Después de modificar la presión de los neumáticos o cambiar una o más
ruedas hay que mantener pulsada la tecla ⇒ fig. 50, con el encendido co-
nectado, hasta que se escuche una señal acústica y se apague el testigo.
Si las ruedas están sometidas a una carga excesiva (p.ej., durante la con-
ducción con remolque o en caso de carga elevada) habrá que aumentar la
presión del neumático conforme al valor recomendado en caso de carga to-
tal (véase el adhesivo de la cara interna de la tapa del depósito de combus-
tible). Si se pulsa la tecla del sistema de control de los neumáticos se podrá
confirmar el nuevo valor de la presión.
El testigo de control de los neumáticos se ilumina
Si la presión de inflado de una o varias ruedas es muy inferior al valor ajus-
tado por el conductor se iluminará el testigo de control de los neumáticos
⇒ .
El testigo de control de los neumáticos parpadea
Si el testigo de control de los neumáticos parpadea, es señal de avería. Dirí-
jase al taller especializado más próximo.
1)
En función de la versión del modelo
