Seat Altea Freetrack 2007 Manuale del proprietario (in Italian)

Indicazioni generali279
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

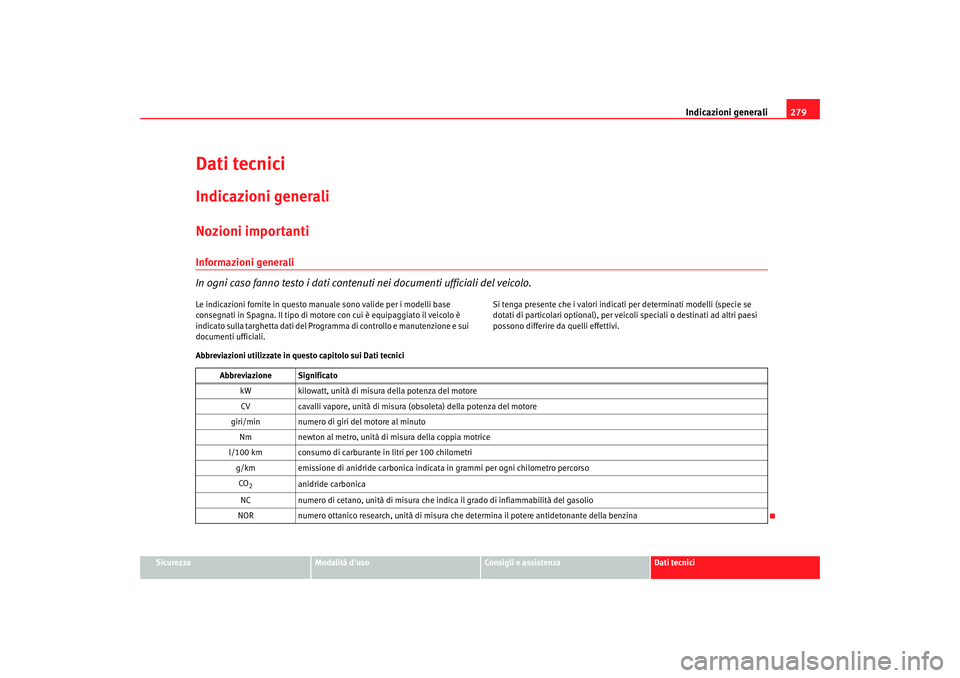

Dati tecniciIndicazioni generaliNozioni importantiInformazioni generali
In ogni caso fanno testo i dati contenuti nei documenti ufficiali del veicolo.Le indicazioni fornite in questo manuale sono valide per i modelli base
consegnati in Spagna. Il tipo di mo tore con cui è equipaggiato il veicolo è
indicato sulla targhetta dati del Program ma di controllo e manutenzione e sui
documenti ufficiali. Si tenga presente che i valori indicati per determinati modelli (specie se
dotati di particolari optional), per veicoli speciali o destinati ad altri paesi
possono differire da quelli effettivi.
Abbreviazioni utilizzate in questo capitolo sui Dati tecnici Abbreviazione SignificatokW kilowatt, unità di misura della potenza del motore
CV cavalli vapore, unità di misura (obsoleta) della potenza del motore
giri/min numero di giri del motore al minuto
Nm newton al metro, unità di misura della coppia motrice
l/100 km consumo di carburante in litri per 100 chilometri g/km emissione di anidride carbonica indicata in grammi per ogni chilometro percorso
CO
2
anidride carbonica
NC numero di cetano, unità di misura che in dica il grado di infiammabilità del gasolio
NOR numero ottanico research, unità di misura che determina il potere antidetonante della benzina
altea_xl italiano.book Seite 279 Montag, 16. April 2007 12:49 12

Indicazioni generali
280Dati del veicolo
I dati più importanti sono indicati sulla targhetta del tipo e su
quella dei dati vettura.I veicoli destinati all'esportazione in alcuni determinati paesi non sono dotati
di tale targhetta.
Targhetta di identificazione
La targhetta di identificazione si trova sul longherone sinistro all'interno del
vano motore.
Numero di identificazione del veicolo
Il numero d'identificazione del veicolo (numero di telaio) si può leggere
dall'esterno attraverso una striscia trasparente situata sulla parte inferiore
oscura del parabrezza. Tale striscia si trova sul lato sinistro del veicolo, nella
zona inferiore del parabrezza. Si trova anche sul lato destro dell'interno del
vano motore. Targhetta dei dati del veicolo
L'adesivo con i dati del veicolo è applicato sulla cavità della ruota di scorta
all'interno del vano bagagli.
Sulla targhetta sono riportati i seguenti dati:
⇒fig. 210
I dati del veicolo si trovano anche nel Programma service. Numero interno di produzione
numero di identificazione del veicolo (numero di telaio)
Numero di identificazione del tipo
Indicazione del tipo / potenza del motore
Sigle di motore e cambio
Codice vernice / codice di identificazione dell'allestimento interno
Codice di identificazione equipaggiamenti optional
Valori dei consumi.
Valori delle emissioni di CO
2.
I dati dal 2 al 9 compaiono anche nel Programma Service.
Valori di consumi e CO
2
Consumi (l/100 km) / Emissioni di CO
2 (g/km) urbano.
Consumi (l/100 km) / Emissioni di CO2 (g/km) extraurbano.
Consumi (l/100 km) / Emissioni di CO2 (g/km) misto.
Fig. 210 Targhetta dati
vettura nel bagagliaio
A1A2A3A4A5A6A7A8A9AAABAC
altea_xl italiano.book Seite 280 Montag, 16. April 2007 12:49 12

Indicazioni generali281
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

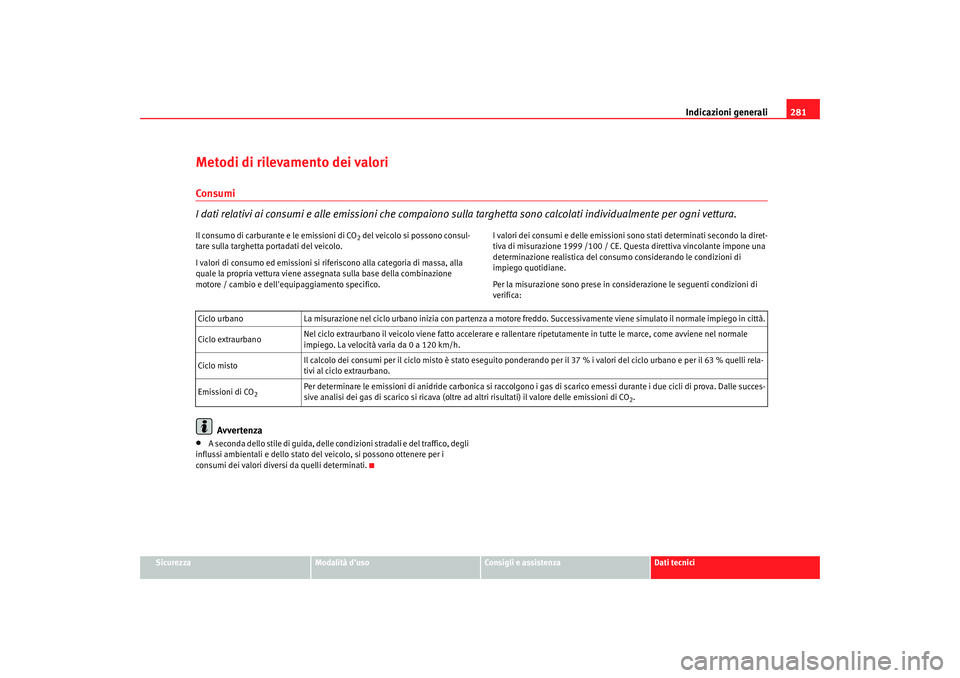

Metodi di rilevamento dei valoriConsumi
I dati relativi ai consumi e alle emissioni che compaiono sulla targhetta sono calcolati individualmente per ogni vettura.Il consumo di carburante e le emissioni di CO
2 del veicolo si possono consul-
tare sulla targhetta portadati del veicolo.
I valori di consumo ed emissioni si riferiscono alla categoria di massa, alla
quale la propria vettura viene assegnata sulla base della combinazione
motore / cambio e dell' equipaggiamento specifico. I valori dei consumi e delle emissioni sono stati determinati secondo la diret-
tiva di misurazione 1999 /100 / CE. Questa direttiva vincolante impone una
determinazione realistica del consum
o considerando le condizioni di
impiego quotidiane.
Per la misurazione sono prese in consid erazione le seguenti condizioni di
verifica:
Avvertenza
•
A seconda dello stile di guida, delle condizioni stradali e del traffico, degli
influssi ambientali e dello stato del veicolo, si possono ottenere per i
consumi dei valori diversi da quelli determinati. Ciclo urbano
La misurazione nel ciclo urbano inizia con partenza a motore freddo. Successivamente viene simulato il normale impi ego in città.
Ciclo extraurbano Nel ciclo extraurbano il veicolo viene fatto accelerare e rallenta
re ripetutamente in tutte le marce, come avviene nel normale
impiego. La velocità varia da 0 a 120 km/h.
Ciclo misto Il calcolo dei consumi per il ciclo misto è stato eseguito ponderan
do per il 37 % i valori del ciclo urbano e per il 63 % quelli rela-
tivi al ciclo extraurbano.
Emissioni di CO
2
Per determinare le emissioni di anidride carbonica si raccolgono i gas di scarico emessi durante i due cicli di prova. Dalle su cces-
sive analisi dei gas di scarico si ricava (oltre ad altri risultati) il valore delle emissioni di CO
2.
altea_xl italiano.book Seite 281 Montag, 16. April 2007 12:49 12

Indicazioni generali

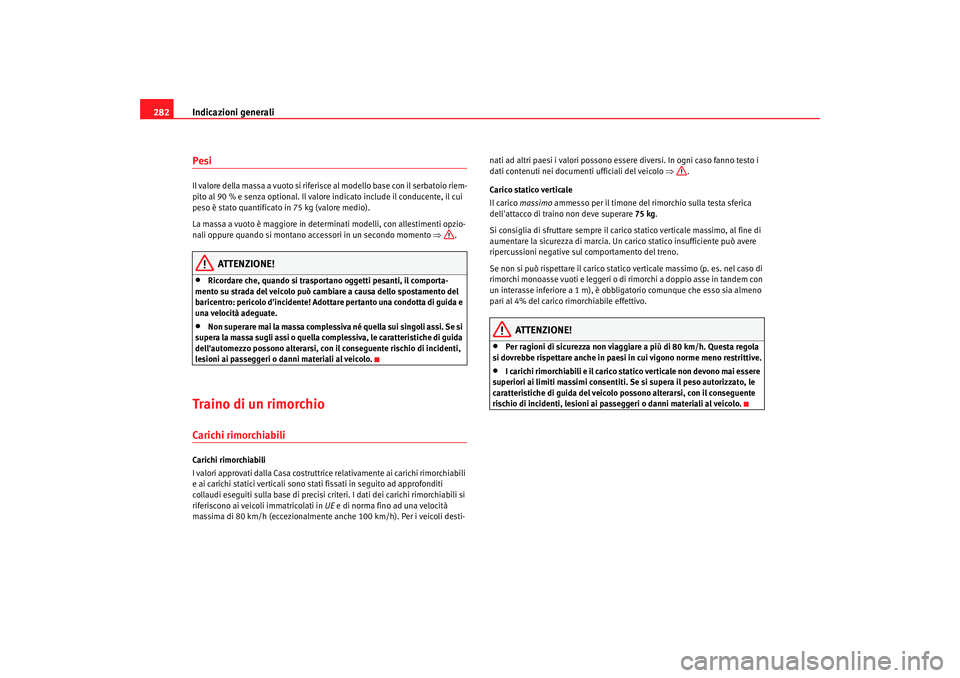

282PesiIl valore della massa a vuoto si riferisce al modello base con il serbatoio riem-
pito al 90 % e senza optional. Il valore indicato include il conducente, il cui
peso è stato quantificato in 75 kg (valore medio).
La massa a vuoto è maggiore in determinati modelli, con allestimenti opzio-
nali oppure quando si montano accessori in un secondo momento ⇒.
ATTENZIONE!
•
Ricordare che, quando si trasportano oggetti pesanti, il comporta-
mento su strada del veicolo può cambiare a causa dello spostamento del
baricentro: pericolo d'incidente! Ado ttare pertanto una condotta di guida e
una velocità adeguate.
•
Non superare mai la massa complessiva né quella sui singoli assi. Se si
supera la massa sugli assi o quella complessiva, le caratteristiche di guida
dell'automezzo possono alterarsi, con il conseguente rischio di incidenti,
lesioni ai passeggeri o danni materiali al veicolo.
Traino di un rimorchioCarichi rimorchiabiliCarichi rimorchiabili
I valori approvati dalla Casa costruttrice relativamente ai carichi rimorchiabili
e ai carichi statici verticali sono stati fissati in seguito ad approfonditi
collaudi eseguiti sulla base di precisi criteri. I dati dei carichi rimorchiabili si
riferiscono ai veicoli immatricolati in UE e di norma fino ad una velocità
massima di 80 km/h (eccezionalmente an che 100 km/h). Per i veicoli desti-nati ad altri paesi i valori possono esser
e diversi. In ogni caso fanno testo i
dati contenuti nei documenti ufficiali del veicolo ⇒.
Carico statico verticale
Il carico massimo ammesso per il timone del rimorchio sulla testa sferica
dell'attacco di traino non deve superare 75 kg.
Si consiglia di sfruttare sempre il carico statico verticale massimo, al fine di
aumentare la sicurezza di marcia. Un carico statico insufficiente può avere
ripercussioni negative sul comportamento del treno.
Se non si può rispettare il carico statico verticale massimo (p. es. nel caso di
rimorchi monoasse vuoti e leggeri o di rimorchi a doppio asse in tandem con
un interasse inferiore a 1 m), è obbligatorio comunque che esso sia almeno
pari al 4% del carico rimorchiabile effettivo.
ATTENZIONE!
•
Per ragioni di sicurezza non viaggiare a più di 80 km/h. Questa regola
si dovrebbe rispettare anche in paesi in cui vigono norme meno restrittive.
•
I carichi rimorchiabili e il carico statico verticale non devono mai essere
superiori ai limiti massimi consentiti. Se si supera il peso autorizzato, le
caratteristiche di guida del veicolo possono alterarsi, con il conseguente
rischio di incidenti, lesioni ai passeggeri o danni materiali al veicolo.
altea_xl italiano.book Seite 282 Montag, 16. April 2007 12:49 12

Dati tecnici283
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

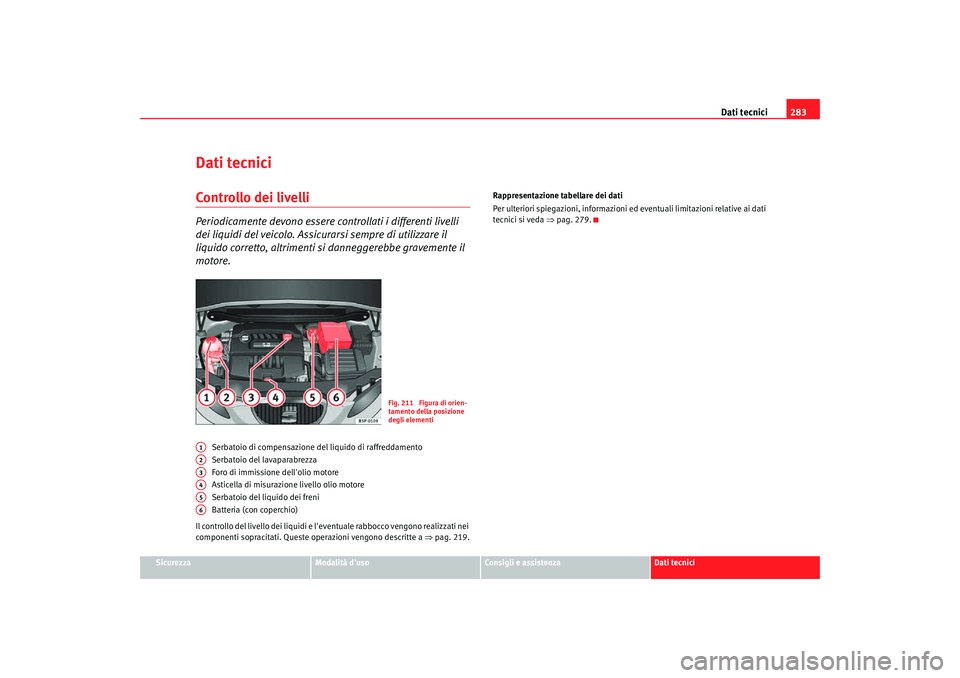

Dati tecniciControllo dei livelliPeriodicamente devono essere controllati i differenti livelli
dei liquidi del veicolo. Assicurarsi sempre di utilizzare il
liquido corretto, altrimenti si danneggerebbe gravemente il
motore.
Serbatoio di compensazione del liquido di raffreddamento
Serbatoio del lavaparabrezza
Foro di immissione dell'olio motore
Asticella di misurazione livello olio motore
Serbatoio del liquido dei freni
Batteria (con coperchio)
Il controllo del livello dei liquidi e l'eventuale rabbocco vengono realizzati nei
componenti sopracitati. Queste operazioni vengono descritte a ⇒pag. 219. Rappresentazione tabellare dei dati
Per ulteriori spiegazioni, informazioni ed eventuali limitazioni relative ai dati
tecnici si veda
⇒pag. 279.
Fig. 211 Figura di orien-
tamento della posizione
degli elementi
A1A2A3A4A5A6
altea_xl italiano.book Seite 283 Montag, 16. April 2007 12:49 12

Dati tecnici

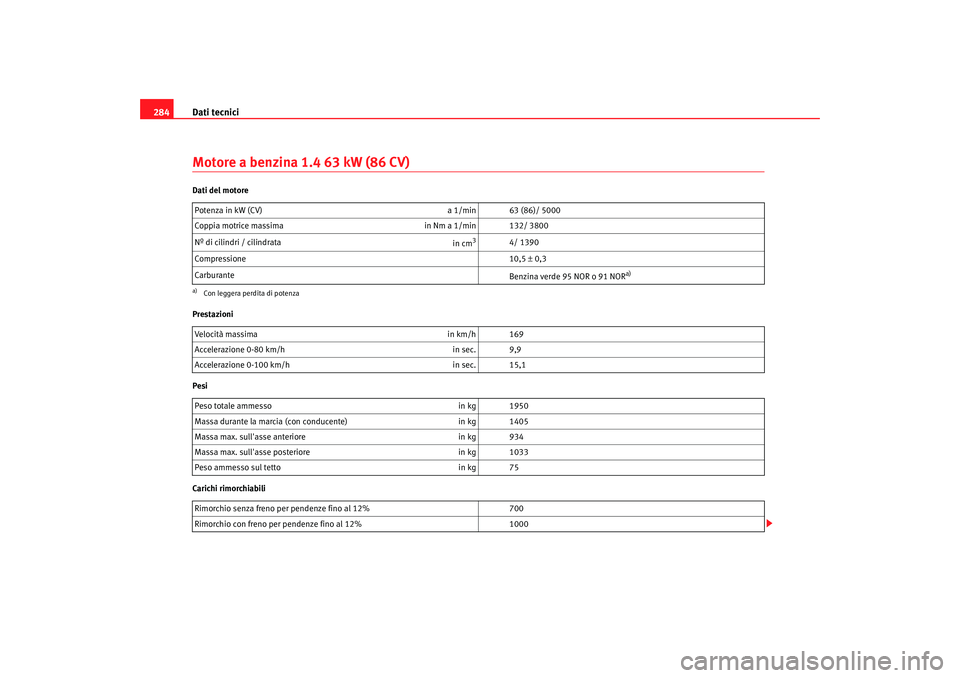

284Motore a benzina 1.4 63 kW (86 CV)Dati del motore
Prestazioni
Pesi
Carichi rimorchiabili Potenza in kW (CV)
a 1/min 63 (86)/ 5000
Coppia motrice massima in Nm a 1/min 132/ 3800
Nº di cilindri / cilindrata in cm
3
4/ 1390
Compressione 10,5 ± 0,3
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenzaVelocità massimain km/h 169
Accelerazione 0-80 km/h in sec. 9,9
Accelerazione 0-100 km/h in sec. 15,1
Peso totale ammesso in kg 1950
Massa durante la marcia (con conducente) in kg 1405
Massa max. sull'asse anteriore in kg 934
Massa max. sull'asse posteriore in kg 1033
Peso ammesso sul tetto in kg 75
Rimorchio senza freno per pendenze fino al 12% 700
Rimorchio con freno per pendenze fino al 12% 1000
altea_xl italiano.book Seite 284 Montag, 16. April 2007 12:49 12

Dati tecnici285
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

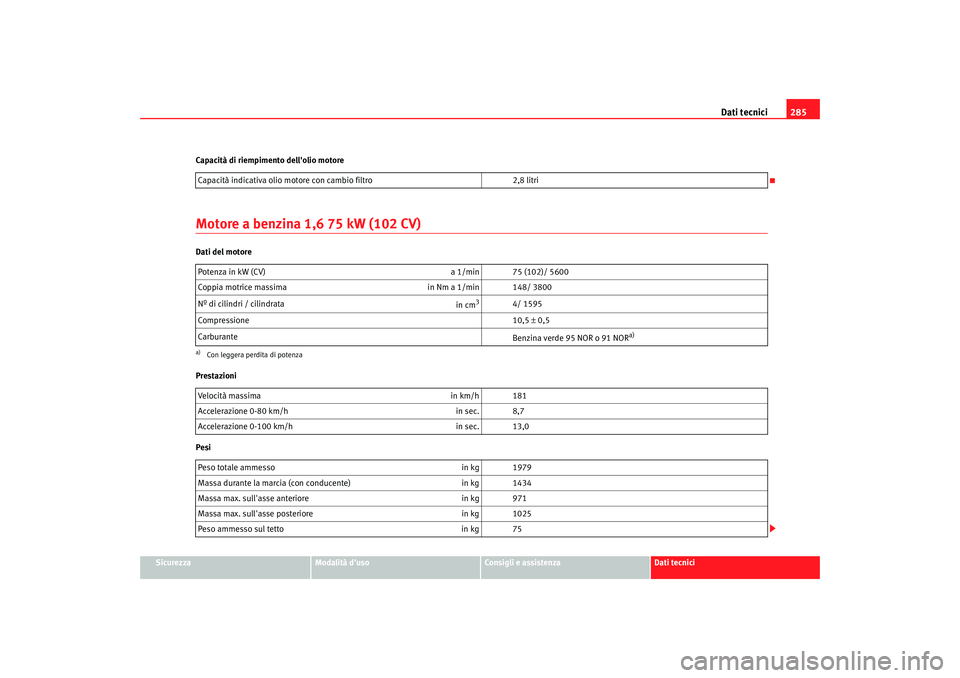

Capacità di riempimento dell'olio motore
Motore a benzina 1,6 75 kW (102 CV)Dati del motore
Prestazioni
Pesi
Capacità indicativa olio motore con cambio filtro
2,8 litri
Potenza in kW (CV) a 1/min 75 (102)/ 5600
Coppia motrice massima in Nm a 1/min 148/ 3800
Nº di cilindri / cilindrata in cm
3
4/ 1595
Compressione 10,5 ± 0,5
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenzaVelocità massimain km/h 181
Accelerazione 0-80 km/h in sec. 8,7
Accelerazione 0-100 km/h in sec. 13,0
Peso totale ammesso in kg 1979
Massa durante la marcia (con conducente) in kg 1434
Massa max. sull'asse anteriore in kg 971
Massa max. sull'asse posteriore in kg 1025
Peso ammesso sul tetto in kg 75
altea_xl italiano.book Seite 285 Montag, 16. April 2007 12:49 12

Dati tecnici

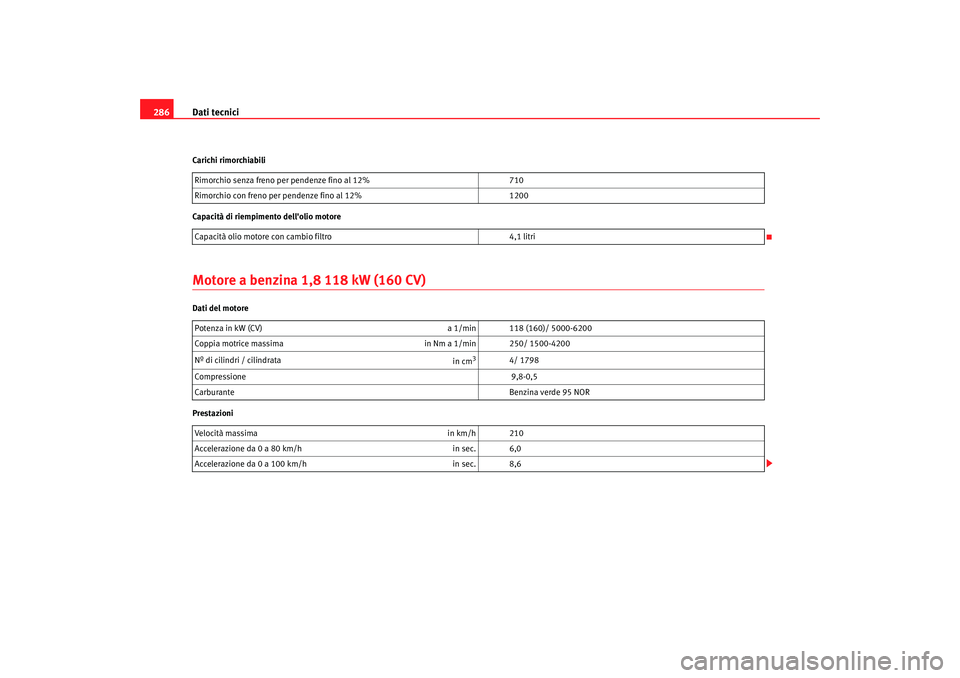

286Carichi rimorchiabili
Capacità di riempimento dell'olio motoreMotore a benzina 1,8 118 kW (160 CV)Dati del motore
Prestazioni Rimorchio senza freno per pendenze fino al 12%
710
Rimorchio con freno per pendenze fino al 12% 1200
Capacità olio motore con cambio filtro 4,1 litri
Potenza in kW (CV) a 1/min 118 (160)/ 5000-6200
Coppia motrice massima in Nm a 1/min 250/ 1500-4200
Nº di cilindri / cilindrata in cm
3
4/ 1798
Compressione 9,8-0,5
Carburante Benzina verde 95 NOR
Velocità massima in km/h 210
Accelerazione da 0 a 80 km/h in sec. 6,0
Accelerazione da 0 a 100 km/h in sec. 8,6
altea_xl italiano.book Seite 286 Montag, 16. April 2007 12:49 12

Dati tecnici287
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

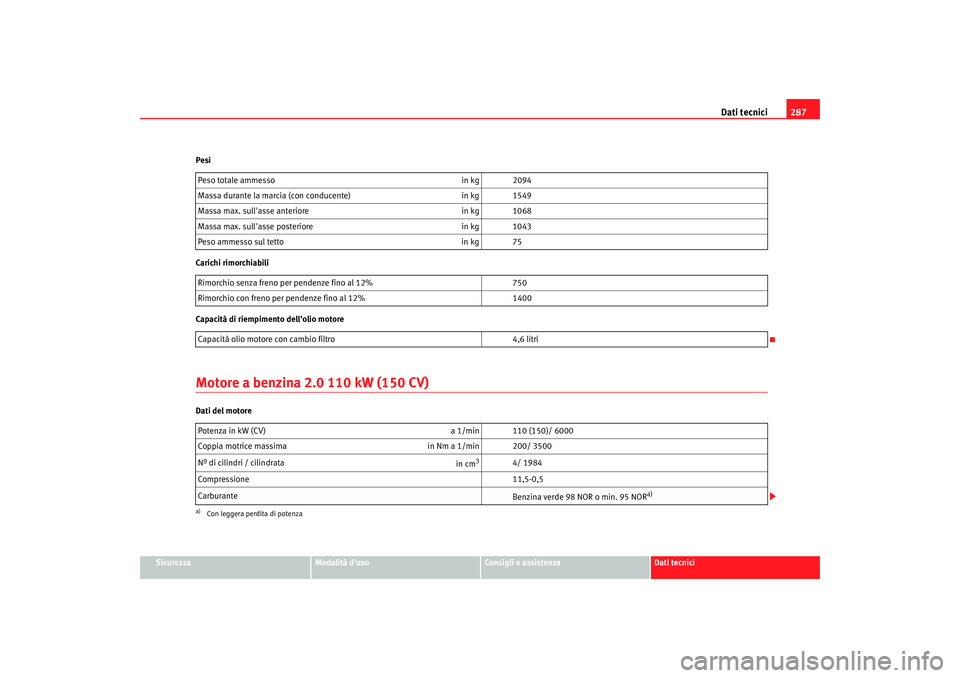

Pesi
Carichi rimorchiabili
Capacità di riempimento dell'olio motore
Motore a benzina 2.0 110 kW (150 CV)Dati del motore
Peso totale ammesso
in kg 2094
Massa durante la marcia (con conducente) in kg 1549
Massa max. sull'asse anteriore in kg 1068
Massa max. sull'asse posteriore in kg 1043
Peso ammesso sul tetto in kg 75
Rimorchio senza freno per pendenze fino al 12% 750
Rimorchio con freno per pendenze fino al 12% 1400
Capacità olio motore con cambio filtro 4,6 litri
Potenza in kW (CV) a 1/min 110 (150)/ 6000
Coppia motrice massima in Nm a 1/min 200/ 3500
Nº di cilindri / cilindrata in cm
3
4/ 1984
Compressione 11,5-0,5
Carburante Benzina verde 98 NOR o min. 95 NOR
a)
a)Con leggera perdita di potenza
altea_xl italiano.book Seite 287 Montag, 16. April 2007 12:49 12

Dati tecnici

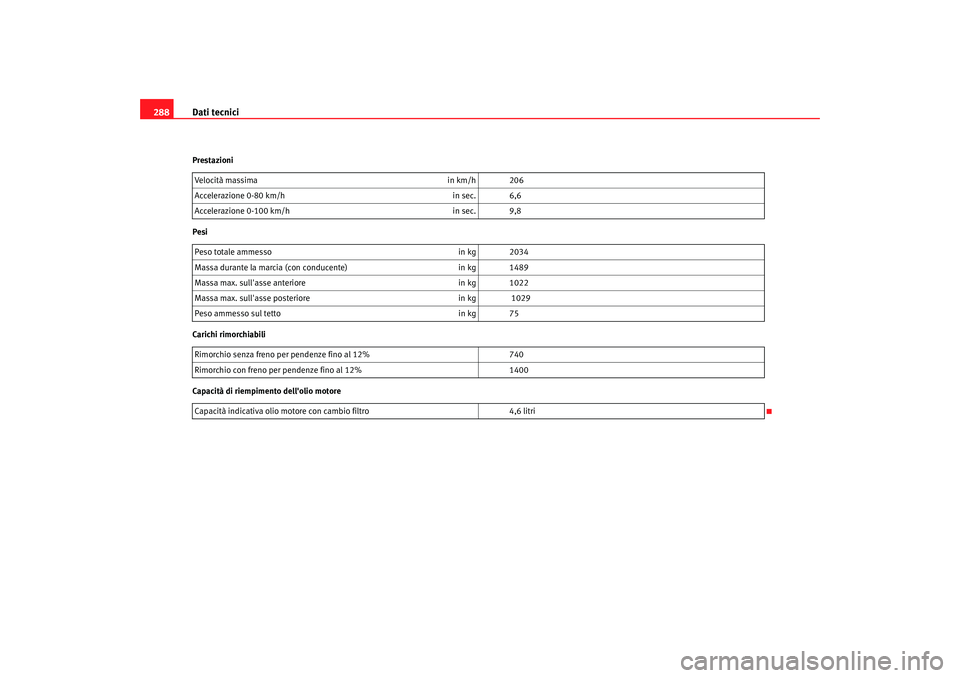

288Prestazioni
Pesi
Carichi rimorchiabili
Capacità di riempimento dell'olio motore Velocità massima
in km/h 206
Accelerazione 0-80 km/h in sec. 6,6
Accelerazione 0-100 km/h in sec. 9,8
Peso totale ammesso in kg 2034
Massa durante la marcia (con conducente) in kg 1489
Massa max. sull'asse anteriore in kg 1022
Massa max. sull'asse posteriore in kg 1029
Peso ammesso sul tetto in kg 75
Rimorchio senza freno per pendenze fino al 12% 740
Rimorchio con freno per pendenze fino al 12% 1400
Capacità indicativa olio mo tore con cambio filtro 4,6 litri
altea_xl italiano.book Seite 288 Montag, 16. April 2007 12:49 12
