Per fare da sé259
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

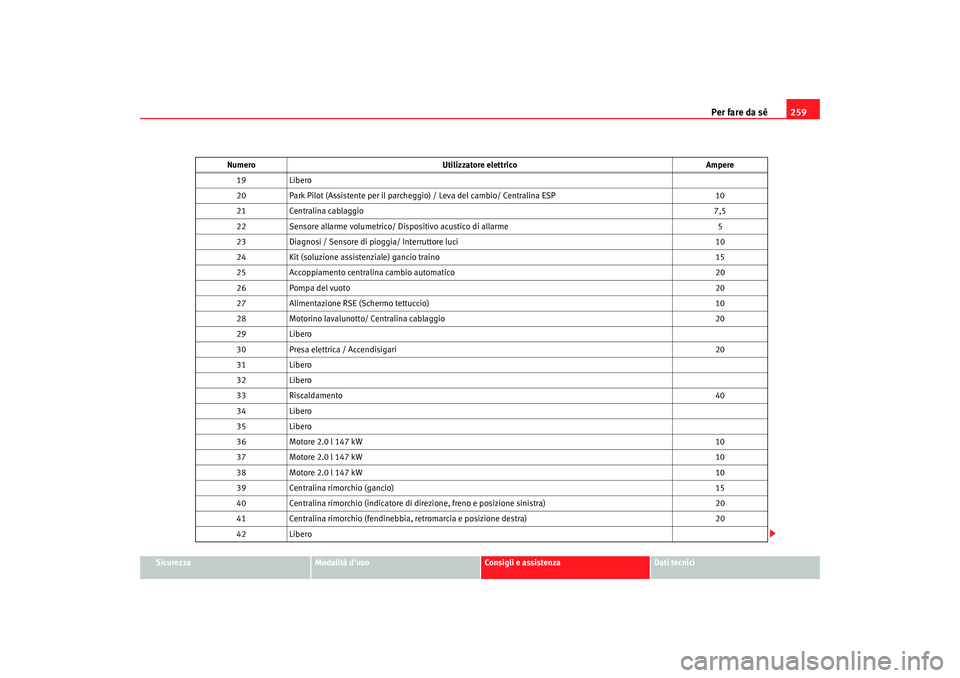

19
Libero
20 Park Pilot (Assistente per il parcheggi o) / Leva del cambio/ Centralina ESP 10
21 Centralina cablaggio 7,5
22 Sensore allarme volumetrico/ Di spositivo acustico di allarme 5
23 Diagnosi / Sensore di pioggia/ Interruttore luci 10
24 Kit (soluzione assistenziale) gancio traino 15
25 Accoppiamento centralina cambio automatico 20
26 Pompa del vuoto 20
27 Alimentazione RSE (Schermo tettuccio) 10
28 Motorino lavalunotto/ Centralina cablaggio 20
29 Libero
30 Presa elettrica / Accendisigari 20
31 Libero
32 Libero
33 Riscaldamento 40
34 Libero
35 Libero
36 Motore 2.0 l 147 kW 10
37 Motore 2.0 l 147 kW 10
38 Motore 2.0 l 147 kW 10
39 Centralina rimorchio (gancio) 15
40 Centralina rimorchio (indicatore di direzione, freno e posizione sinistra) 20
41 Centralina rimorchio (fendinebbia, retromarcia e posizione destra) 20
42 Libero
Numero
Utilizzatore elettrico Ampere
altea_xl italiano.book Seite 259 Montag, 16. April 2007 12:49 12

Per fare da sé
260Alcuni degli utilizzatori elencati sono disponibili solo per determinate
versioni o sono optional disponibili a richiesta.
La tabella riportata sopra è aggiornata alla chiusura redazionale ed è
soggetta a modifiche. In caso di incongruenze, fanno fede le indicazioni
riportate sull'etichetta applicata nella parte interna della copertura dei
fusibili. 43

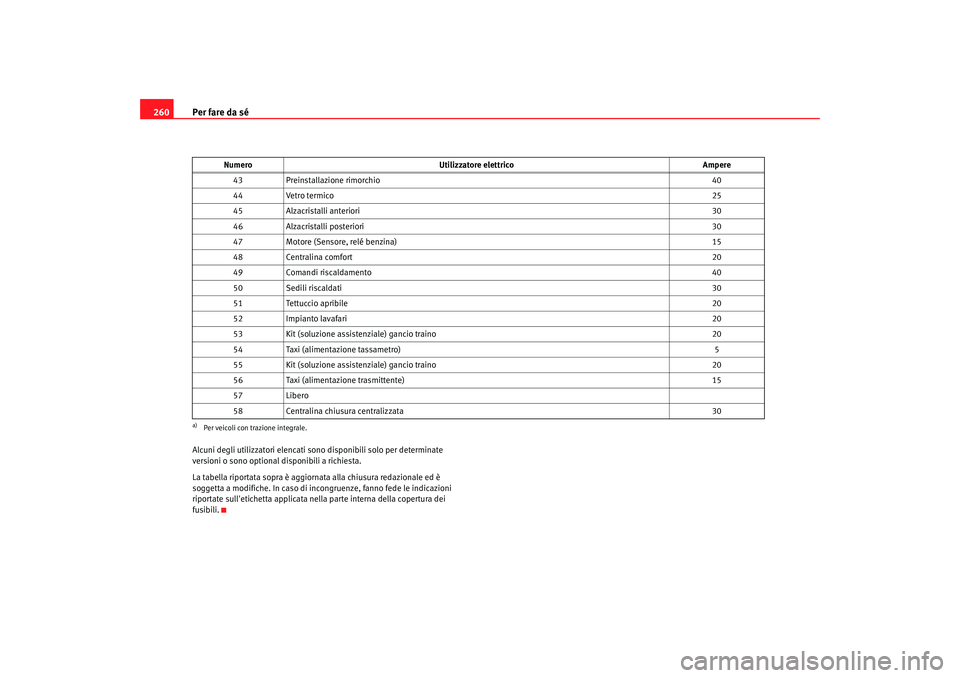

Preinstallazione rimorchio 40
44 Vetro termico 25
45 Alzacristalli anteriori 30
46 Alzacristalli posteriori 30
47 Motore (Sensore, relé benzina) 15
48 Centralina comfort 20
49 Comandi riscaldamento 40
50 Sedili riscaldati 30
51 Tettuccio apribile 20
52 Impianto lavafari 20
53 Kit (soluzione assistenziale) gancio traino 20
54 Taxi (alimentazione tassametro) 5
55 Kit (soluzione assistenziale) gancio traino 20
56 Taxi (alimentazione trasmittente) 15
57 Libero
58 Centralina chiusura centralizzata 30a)Per veicoli con trazione integrale.
NumeroUtilizzatore elettrico Ampere
altea_xl italiano.book Seite 260 Montag, 16. April 2007 12:49 12

Per fare da sé261
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

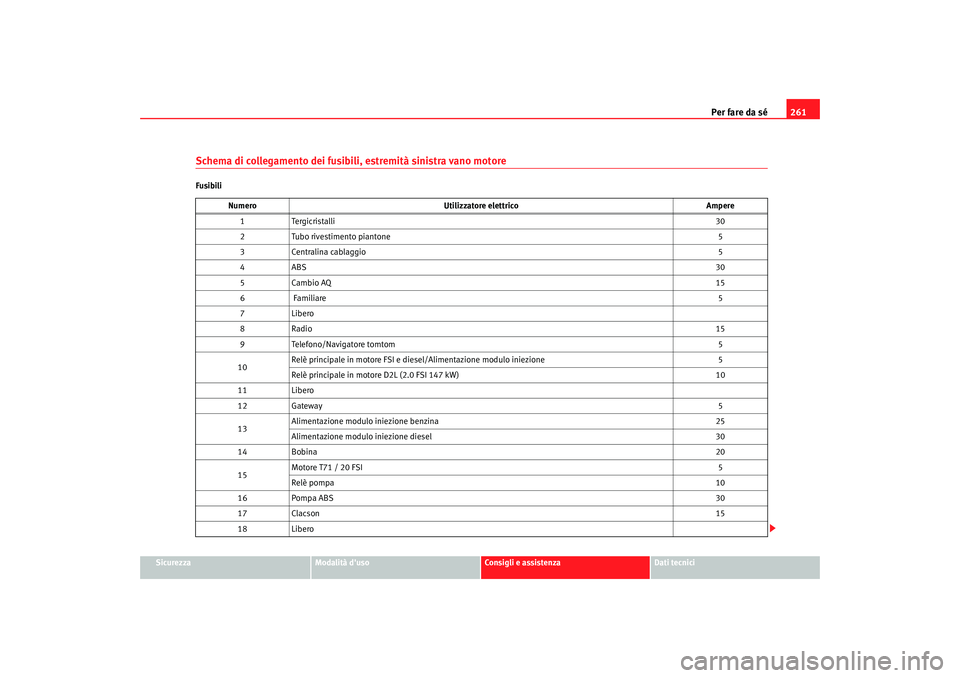

Schema di collegamento dei fusibili, estremità sinistra vano motoreFusibili
Numero Utilizzatore elettrico Ampere
1T erg ic ris ta ll i 30
2 Tubo rivestimento piantone 5
3 Centralina cablaggio 5
4A BS 30
5 Cambio AQ 15
6 F am ilia re 5
7 Libero
8R ad io 15
9 Telefono/Navigatore tomtom 5
10 Relè principale in motore FSI e di
esel/Alimentazione modulo iniezione 5
Relè principale in motore D2L (2.0 FSI 147 kW) 10
11 Libero
12 Gateway 5
13 Alimentazione modulo iniezione benzina
25
Alimentazione modulo iniezione diesel 30
14 Bobina 20
15 Motore T71 / 20 FSI
5
Relè pompa 10
16 Pompa ABS 30
17 Clacson 15
18 Libero
altea_xl italiano.book Seite 261 Montag, 16. April 2007 12:49 12

Per fare da sé
262

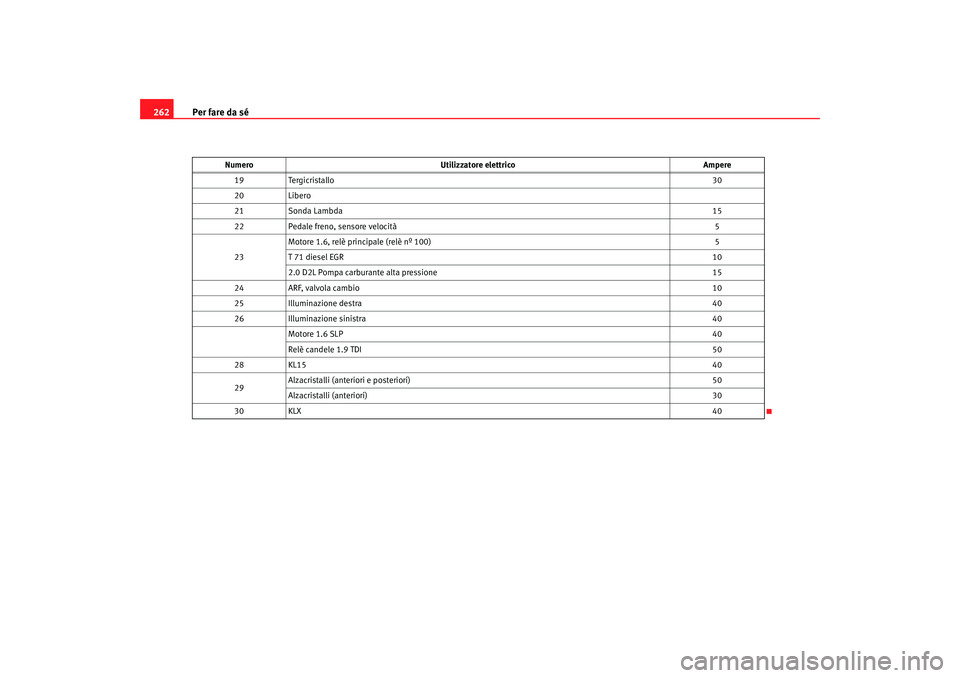

19 Tergicristallo 30
20 Libero
21 Sonda Lambda 15
22 Pedale freno, sensore velocità 5
23 Motore 1.6, relè principale (relè nº 100)
5
T 71 diesel EGR 10
2.0 D2L Pompa carburante alta pressione 15
24 ARF, valvola cambio 10
25 Illuminazione destra 40
26 Illuminazione sinistra 40
Motore 1.6 SLP 40
Relè candele 1.9 TDI 50
28 KL15 40
29 Alzacristalli (anteriori e posteriori)
50
Alzacristalli (anteriori) 30
30 KLX 40
Numero
Utilizzatore elettrico Ampere
altea_xl italiano.book Seite 262 Montag, 16. April 2007 12:49 12

Per fare da sé263
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

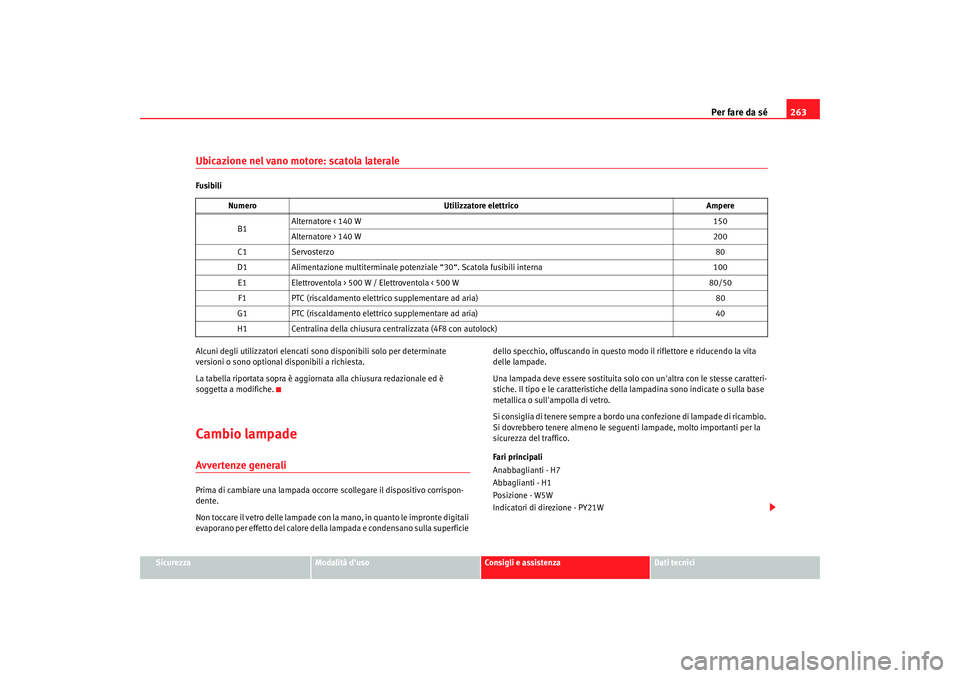

Ubicazione nel vano motore: scatola lateraleFusibili
Alcuni degli utilizzatori elencati sono disponibili solo per determinate
versioni o sono optional disponibili a richiesta.
La tabella riportata sopra è aggiornata alla chiusura redazionale ed è
soggetta a modifiche.Cambio lampadeAvvertenze generaliPrima di cambiare una lampada occorre scollegare il dispositivo corrispon-
dente.
Non toccare il vetro delle lampade con la mano, in quanto le impronte digitali
evaporano per effetto del calore della lampada e condensano sulla superficie dello specchio, offuscando in questo modo il riflettore e riducendo la vita
delle lampade.
Una lampada deve essere sostituita solo con un'altra con le stesse caratteri-
stiche. Il tipo e le caratteristiche della lampadina sono indicate o sulla base
metallica o sull'ampolla di vetro.
Si consiglia di tenere sempre a bordo una confezione di lampade di ricambio.
Si dovrebbero tenere almeno le seguenti lampade, molto importanti per la
sicurezza del traffico.
Fari principali
Anabbaglianti - H7
Abbaglianti - H1
Posizione - W5W
Indicatori di direzione - PY21W
Numero
Utilizzatore elettrico Ampere
B1 Alternatore < 140 W
150
Alternatore > 140 W 200
C1 Servosterzo 80
D1 Alimentazione multiterminale potenzia le “30“. Scatola fusibili interna 100
E1 Elettroventola > 500 W / Elettroventola < 500 W 80/50
F1 PTC (riscaldamento elettrico supplementare ad aria) 80
G1 PTC (riscaldamento elettrico supplementare ad aria) 40
H1 Centralina della chiusura centralizzata (4F8 con autolock)
altea_xl italiano.book Seite 263 Montag, 16. April 2007 12:49 12

Per fare da sé

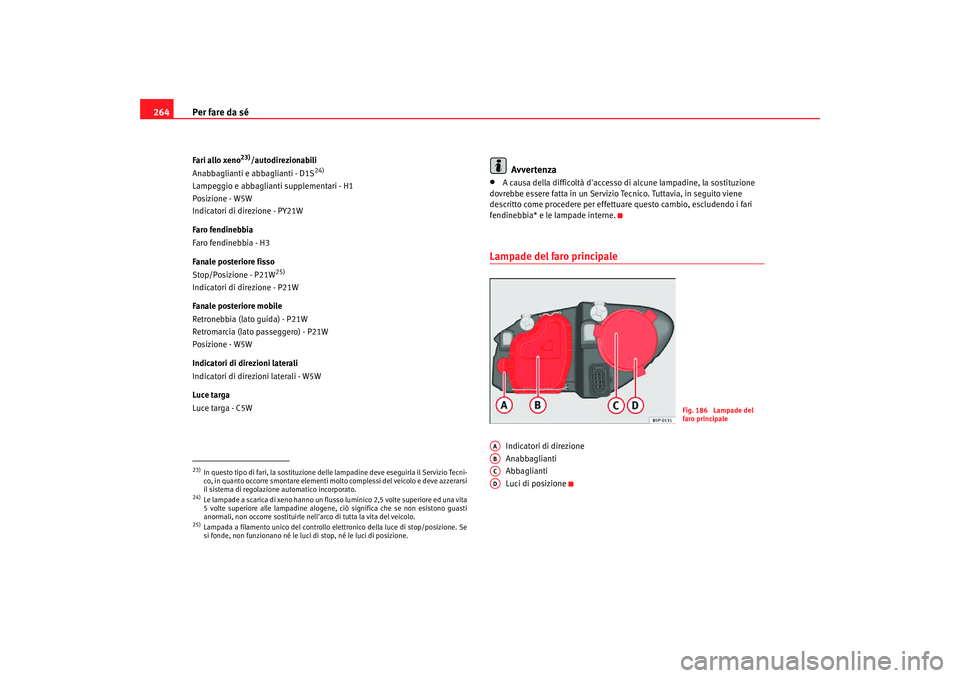

264Fari allo xeno
23)/autodirezionabili
Anabbaglianti e ab baglianti - D1S
24)
Lampeggio e abbagliant i supplementari - H1
Posizione - W5W
Indicatori di direzione - PY21W
Faro fendinebbia
Faro fendinebbia - H3
Fanale posteriore fisso
Stop/Posizione - P21W
25)
Indicatori di direzione - P21W
Fanale posteriore mobile
Retronebbia (lato guida) - P21W
Retromarcia (lato passeggero) - P21W
Posizione - W5W
Indicatori di direzioni laterali
Indicatori di direzioni laterali - W5W
Luce targa
Luce targa - C5W
Avvertenza
•
A causa della difficoltà d'accesso di alcune lampadine, la sostituzione
dovrebbe essere fatta in un Servizio Tecnico. Tuttavia, in seguito viene
descritto come procedere per effettuare questo cambio, escludendo i fari
fendinebbia* e le lampade interne.
Lampade del faro principale
Indicatori di direzione
Anabbaglianti
Abbaglianti
Luci di posizione
23)In questo tipo di fari, la sostituzione delle lampadine deve eseguirla il Servizio Tecni-
co, in quanto occorre smontare elementi molto complessi del veicolo e deve azzerarsi
il sistema di regolazione automatico incorporato.24)Le lampade a scarica di xeno hanno un flusso luminico 2,5 volte superiore ed una vita
5 volte superiore alle lampadine alogene, ciò significa che se non esistono guasti
anormali, non occorre sostituirle nell'arco di tutta la vita del veicolo.25)Lampada a filamento unico del controllo elettronico della luce di stop/posizione. Se
si fonde, non funzionano né le luci di stop, né le luci di posizione.
Fig. 186 Lampade del
faro principale
AAABACAD
altea_xl italiano.book Seite 264 Montag, 16. April 2007 12:49 12

Per fare da sé265
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

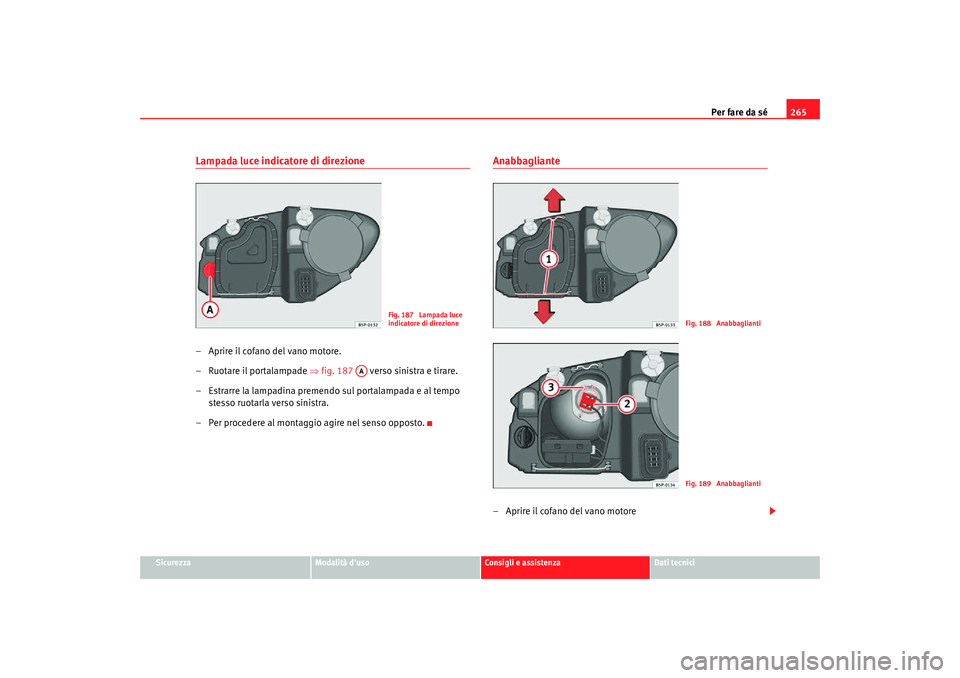

Lampada luce indicatore di direzione– Aprire il cofano del vano motore.
–Ruotare il portalampade ⇒ fig. 187 verso sinistra e tirare.
– Estrarre la lampadina premendo sul portalampada e al tempo stesso ruotarla verso sinistra.
– Per procedere al montaggio agire nel senso opposto.
Anabbagliante– Aprire il cofano del vano motore
Fig. 187 Lampada luce
indicatore di direzione
AA
Fig. 188 AnabbagliantiFig. 189 Anabbaglianti
altea_xl italiano.book Seite 265 Montag, 16. April 2007 12:49 12

Per fare da sé
266

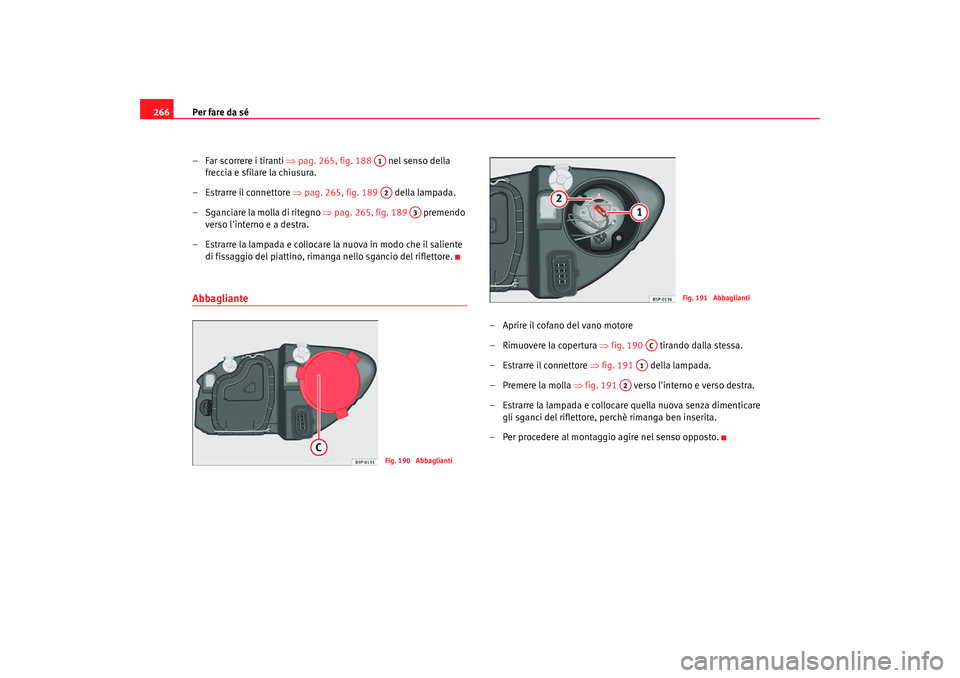

– Far scorrere i tiranti ⇒pag. 265, fig. 188 nel senso della
freccia e sfilare la chiusura.
– Estrarre il connettore ⇒pag. 265, fig. 189 della lampada.
– Sganciare la molla di ritegno ⇒ pag. 265, fig. 189 premendo
verso l'interno e a destra.
– Estrarre la lampada e collocare la nuova in modo che il saliente di fissaggio del piattino, rimanga nello sgancio del riflettore.Abbagliante
– Aprire il cofano del vano motore
–Rimuovere la copertura ⇒ fig. 190 tirando dalla stessa.
– Estrarre il connettore ⇒fig. 191 della lampada.
– Premere la molla ⇒fig. 191 verso l'interno e verso destra.
– Estrarre la lampada e collocare quella nuova senza dimenticare gli sganci del riflettore, perchè rimanga ben inserita.
– Per procedere al montaggio agire nel senso opposto.
A1A2
A3
Fig. 190 Abbaglianti
Fig. 191 Abbaglianti
AC
A1
A2
altea_xl italiano.book Seite 266 Montag, 16. April 2007 12:49 12

Per fare da sé267
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

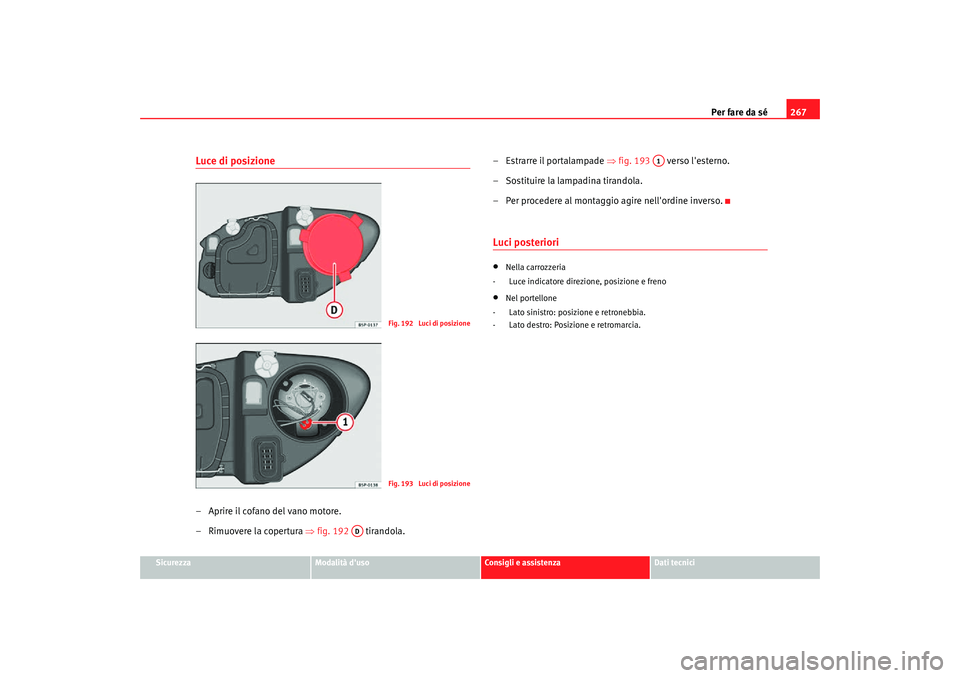

Luce di posizione– Aprire il cofano del vano motore.
– Rimuovere la copertura ⇒fig. 192 tirandola. – Estrarre il portalampade
⇒fig. 193 verso l'esterno.
– Sostituire la lampadina tirandola.
– Per procedere al montaggio agire nell'ordine inverso.
Luci posteriori•
Nella carrozzeria
- Luce indicatore direzione, posizione e freno
•
Nel portellone
- Lato sinistro: posizione e retronebbia.
- Lato destro: Posizione e retromarcia.
F ig. 1 92 Luci di p osizi on eF ig. 1 93 Luci di p osizi on e
AD
A1
altea_xl italiano.book Seite 267 Montag, 16. April 2007 12:49 12

Per fare da sé

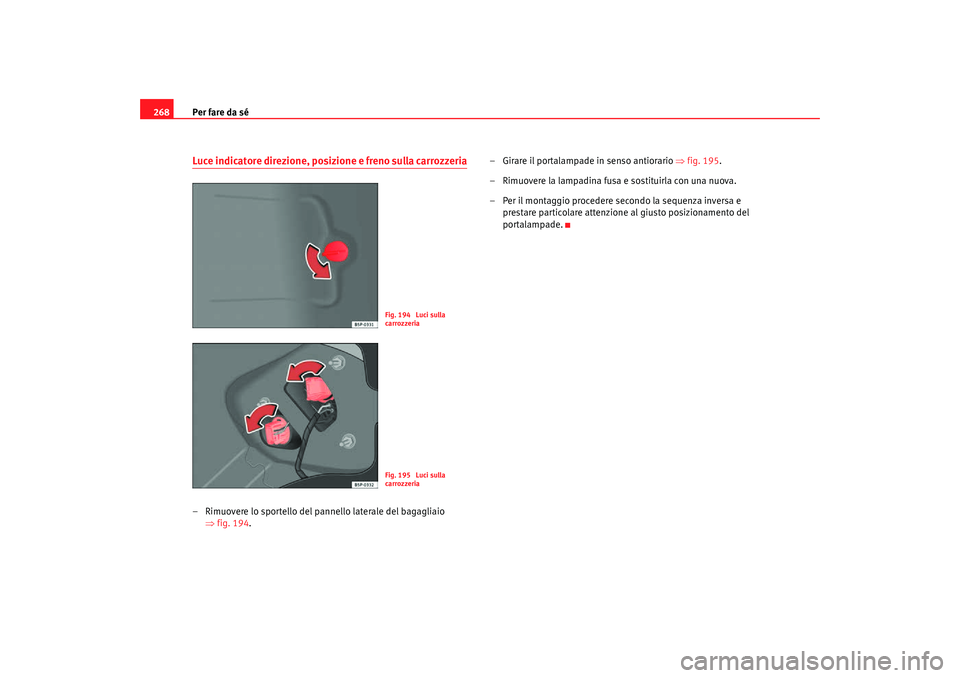

268Luce indicatore direzione, posizione e freno sulla carrozzeria– Rimuovere lo sportello del pannello laterale del bagagliaio
⇒fig. 194. – Girare il portalampade in senso antiorario
⇒fig. 195 .
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per il montaggio procedere secondo la sequenza inversa e prestare particolare attenzione al giusto posizionamento del
portalampade.
Fig. 194 Luci sulla
carrozzeriaFig. 195 Luci sulla
carrozzeria
