Auf und zu

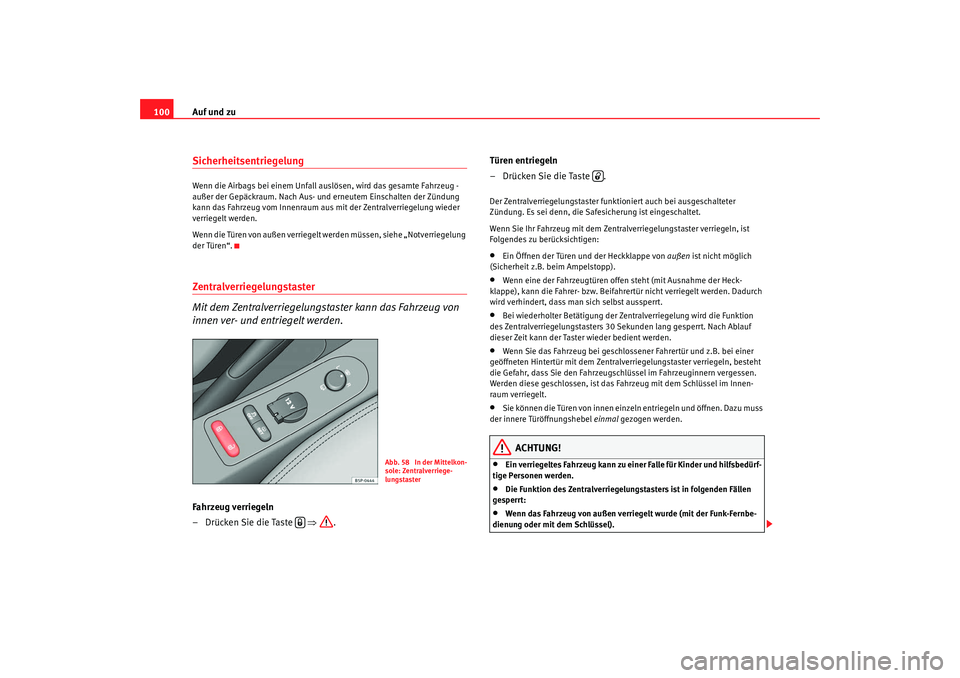

100SicherheitsentriegelungWenn die Airbags bei einem Unfall auslösen, wird das gesamte Fahrzeug -
außer der Gepäckraum. Nach Aus- und erneutem Einschalten der Zündung
kann das Fahrzeug vom Innenraum aus mit der Zentralverriegelung wieder
verriegelt werden.
Wenn die Türen von außen verriegelt werden müssen, siehe „Notverriegelung
der Türen“.Zentralverriegelungstaster
Mit dem Zentralverriegelungstaster kann das Fahrzeug von
innen ver- und entriegelt werden.Fahrzeug verriegeln
– Drücken Sie die Taste ⇒. Türen entriegeln
– Drücken Sie die Taste .
Der Zentralverriegelungstaster funktioniert auch bei ausgeschalteter
Zündung. Es sei denn, die Safesicherung ist eingeschaltet.
Wenn Sie Ihr Fahrzeug mit dem Zentralverriegelungstaster verriegeln, ist
Folgendes zu berücksichtigen:•
Ein Öffnen der Türen und der Heckklappe von
außen ist nicht möglich
(Sicherheit z.B. beim Ampelstopp).
•
Wenn eine der Fahrzeugtüren offen steht (mit Ausnahme der Heck-
klappe), kann die Fahrer- bzw. Beifahrertür nicht verriegelt werden. Dadurch
wird verhindert, dass man sich selbst aussperrt.
•
Bei wiederholter Betätigung der Zentralverriegelung wird die Funktion
des Zentralverriegelungstasters 30 Sekunden lang gesperrt. Nach Ablauf
dieser Zeit kann der Taster wieder bedient werden.
•
Wenn Sie das Fahrzeug bei geschlossener Fahrertür und z.B. bei einer
geöffneten Hintertür mit dem Zentralverriegelungstaster verriegeln, besteht
die Gefahr, dass Sie den Fahrzeugschlüssel im Fahrzeuginnern vergessen.
Werden diese geschlossen, ist das Fahrzeug mit dem Schlüssel im Innen-
raum verriegelt.
•
Sie können die Türen von innen einzeln entriegeln und öffnen. Dazu muss
der innere Türöffnungshebel einmal gezogen werden.
ACHTUNG!
•
Ein verriegeltes Fahrzeug kann zu einer Falle für Kinder und hilfsbedürf-
tige Personen werden.
•
Die Funktion des Zentralverriegelungstasters ist in folgenden Fällen
gesperrt:
•
Wenn das Fahrzeug von außen verriegelt wurde (mit der Funk-Fernbe-
dienung oder mit dem Schlüssel).
Abb. 58 In der Mittelkon-
sole: Zentralverriege-
lungstaster
altea_freetrack_aleman.book Seite 100 Montag, 16. Februar 2009 9:48 09
Page 102 of 303
Auf und zu101
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
•

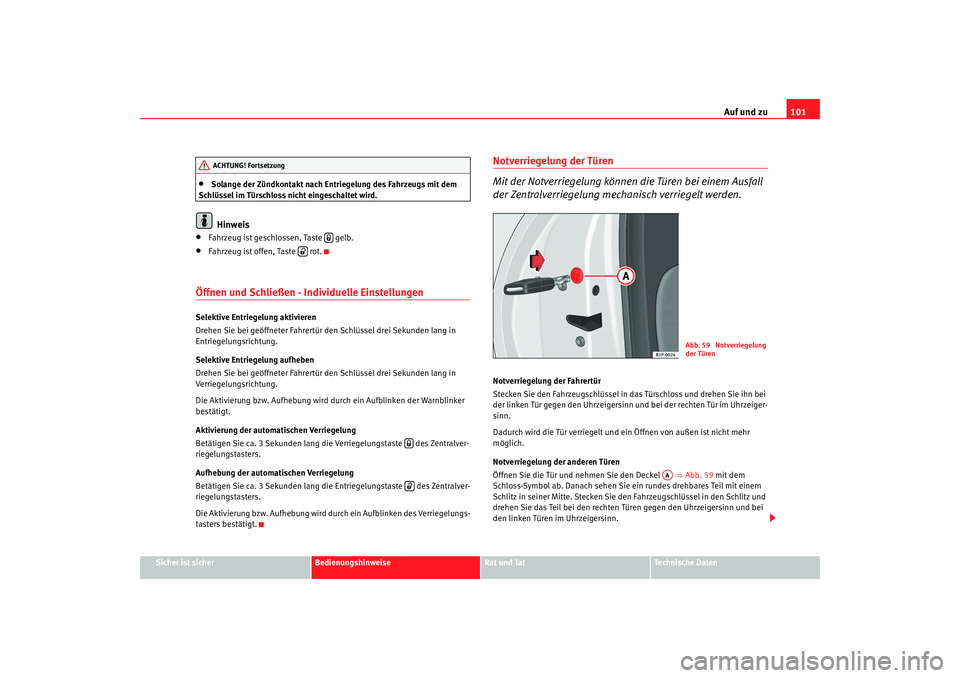

Solange der Zündkontakt nach Entriegelung des Fahrzeugs mit dem
Schlüssel im Türschloss nicht eingeschaltet wird.Hinweis
•
Fahrzeug ist geschlossen, Taste gelb.
•
Fahrzeug ist offen, Taste rot.
Öffnen und Schließen - Individuelle Einstellungen Selektive Entriegelung aktivieren
Drehen Sie bei geöffneter Fahrertür den Schlüssel drei Sekunden lang in
Entriegelungsrichtung.
Selektive Entriegelung aufheben
Drehen Sie bei geöffneter Fahrertür den Schlüssel drei Sekunden lang in
Verriegelungsrichtung.
Die Aktivierung bzw. Aufhebung wird durch ein Aufblinken der Warnblinker
bestätigt.
Aktivierung der automatischen Verriegelung
Betätigen Sie ca. 3 Sekunden lang die Verriegelungstaste des Zentralver-
riegelungstasters.
Aufhebung der automatischen Verriegelung
Betätigen Sie ca. 3 Sekunden lang die Entriegelungstaste des Zentralver-
riegelungstasters.
Die Aktivierung bzw. Aufhebung wird durch ein Aufblinken des Verriegelungs-
tasters bestätigt.
Notverriegelung der Türen
Mit der Notverriegelung können die Türen bei einem Ausfall
der Zentralverriegelung mechanisch verriegelt werden.Notverriegelung der Fahrertür
Stecken Sie den Fahrzeugschlüssel in das Türschloss und drehen Sie ihn bei
der linken Tür gegen den Uhrzeigersinn und bei der rechten Tür im Uhrzeiger-
sinn.
Dadurch wird die Tür verriegelt und ein Öffnen von außen ist nicht mehr
möglich.
Notverriegelung der anderen Türen
Öffnen Sie die Tür und nehmen Sie den Deckel ⇒Abb. 59 mit dem
Schloss-Symbol ab. Danach sehen Sie ein rundes drehbares Teil mit einem
Schlitz in seiner Mitte. Stecken Sie den Fahrzeugschlüssel in den Schlitz und
drehen Sie das Teil bei den rechten Türen gegen den Uhrzeigersinn und bei
den linken Türen im Uhrzeigersinn.
ACHTUNG! Fortsetzung
Abb. 59 Notverriegelung
der Türen
AA
altea_freetrack_aleman.book Seite 101 Montag, 16. Februar 2009 9:48 09
Page 103 of 303

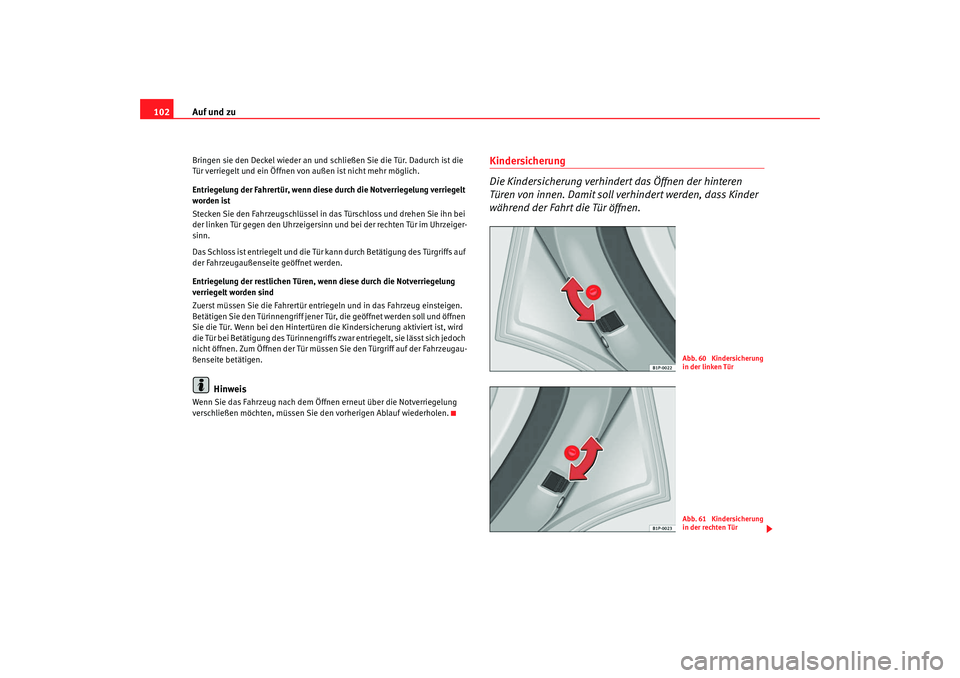

Auf und zu
102Bringen sie den Deckel wieder an und schließen Sie die Tür. Dadurch ist die
Tür verriegelt und ein Öffnen von außen ist nicht mehr möglich.
Entriegelung der Fahrertür, wenn diese durch die Notverriegelung verriegelt
worden ist
Stecken Sie den Fahrzeugschlüssel in das Türschloss und drehen Sie ihn bei
der linken Tür gegen den Uhrzeigersinn und bei der rechten Tür im Uhrzeiger-
sinn.
Das Schloss ist entriegelt und die Tür kann durch Betätigung des Türgriffs auf
der Fahrzeugaußenseite geöffnet werden.
Entriegelung der restlichen Türen, wenn diese durch die Notverriegelung
verriegelt worden sind
Zuerst müssen Sie die Fahrertür entriegeln und in das Fahrzeug einsteigen.
Betätigen Sie den Türinnengriff jener Tür, die geöffnet werden soll und öffnen
Sie die Tür. Wenn bei den Hintertüren die Kindersicherung aktiviert ist, wird
die Tür bei Betätigung des Türinnengriffs zwar entriegelt, sie lässt sich jedoch
nicht öffnen. Zum Öffnen der Tür müssen Sie den Türgriff auf der Fahrzeugau-
ßenseite betätigen.
Hinweis
Wenn Sie das Fahrzeug nach dem Öffn en erneut über die Notverriegelung
verschließen möchten, müssen Sie den vorherigen Ablauf wiederholen.
Kindersicherung
Die Kindersicherung verhindert das Öffnen der hinteren
Türen von innen. Damit soll verhindert werden, dass Kinder
während der Fahrt die Tür öffnen.
Abb. 60 Kindersicherung
in der linken TürAbb. 61 Kindersicherung
in der rechten Tür
altea_freetrack_aleman.book Seite 102 Montag, 16. Februar 2009 9:48 09
Page 104 of 303
Auf und zu103
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

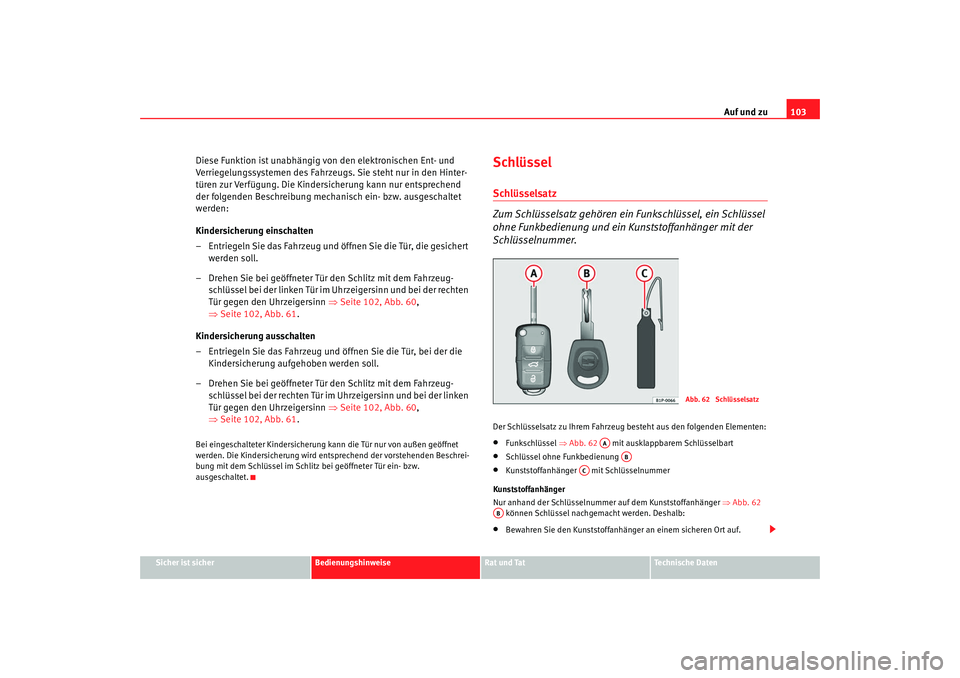

Diese Funktion ist unabhängig von den elektronischen Ent- und
Verriegelungssystemen des Fahrzeugs. Sie steht nur in den Hinter-
türen zur Verfügung. Die Kindersicherung kann nur entsprechend
der folgenden Beschreibung mechanisch ein- bzw. ausgeschaltet
werden:
Kindersicherung einschalten
– Entriegeln Sie das Fahrzeug und öffnen Sie die Tür, die gesichert
werden soll.
– Drehen Sie bei geöffneter Tür den Schlitz mit dem Fahrzeug- schlüssel bei der linken Tür im Uhrzeigersinn und bei der rechten
Tür gegen den Uhrzeigersinn ⇒Seite 102, Abb. 60 ,
⇒ Seite 102, Abb. 61 .
Kindersicherung ausschalten
– Entriegeln Sie das Fahrzeug und öffnen Sie die Tür, bei der die Kindersicherung aufgehoben werden soll.
– Drehen Sie bei geöffneter Tür den Schlitz mit dem Fahrzeug- schlüssel bei der rechten Tür im Uhrzeigersinn und bei der linken
Tür gegen den Uhrzeigersinn ⇒Seite 102, Abb. 60 ,
⇒ Seite 102, Abb. 61 .Bei eingeschalteter Kindersicherung kann die Tür nur von außen geöffnet
werden. Die Kindersicherung wird entsprechend der vorstehenden Beschrei-
bung mit dem Schlüssel im Schlitz bei geöffneter Tür ein- bzw.
ausgeschaltet.
SchlüsselSchlüsselsatz
Zum Schlüsselsatz gehören ein Funkschlüssel, ein Schlüssel
ohne Funkbedienung und ein Kunststoffanhänger mit der
Schlüsselnummer.Der Schlüsselsatz zu Ihrem Fahrzeug besteht aus den folgenden Elementen:•
Funkschlüssel ⇒Abb. 62 mit ausklappbarem Schlüsselbart
•
Schlüssel ohne Funkbedienung
•
Kunststoffanhänger mit Schlüsselnummer
Kunststoffanhänger
Nur anhand der Schlüsselnummer auf dem Kunststoffanhänger ⇒Abb. 62
können Schlüssel nachgemacht werden. Deshalb:
•
Bewahren Sie den Kunststoffanhänger an einem sicheren Ort auf.
Abb. 62 Schlüsselsatz
AA
AB
AC
AB
altea_freetrack_aleman.book Seite 103 Montag, 16. Februar 2009 9:48 09
Page 105 of 303
Auf und zu

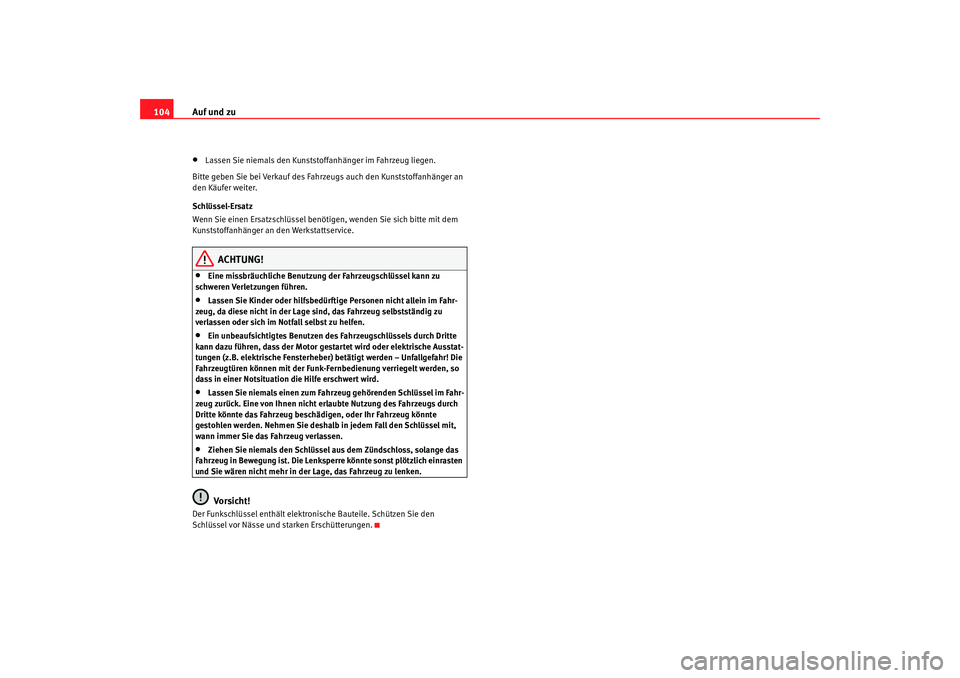

104•
Lassen Sie niemals den Kunststoffanhänger im Fahrzeug liegen.
Bitte geben Sie bei Verkauf des Fahrzeugs auch den Kunststoffanhänger an
den Käufer weiter.
Schlüssel-Ersatz
Wenn Sie einen Ersatzschlüssel benötigen, wenden Sie sich bitte mit dem
Kunststoffanhänger an den Werkstattservice.
ACHTUNG!
•
Eine missbräuchliche Benutzung der Fahrzeugschlüssel kann zu
schweren Verletzungen führen.
•
Lassen Sie Kinder oder hilfsbedürftige Personen nicht allein im Fahr-
zeug, da diese nicht in der Lage sind, das Fahrzeug selbstständig zu
verlassen oder sich im Notfall selbst zu helfen.
•
Ein unbeaufsichtigtes Benutzen des Fahrzeugschlüssels durch Dritte
kann dazu führen, dass der Motor gestartet wird oder elektrische Ausstat-
tungen (z.B. elektrische Fensterheber) betätigt werden – Unfallgefahr! Die
Fahrzeugtüren können mit der Funk-Fernbedienung verriegelt werden, so
dass in einer Notsituation die Hilfe erschwert wird.
•
Lassen Sie niemals einen zum Fahrzeug gehörenden Schlüssel im Fahr-
zeug zurück. Eine von Ihnen nicht erlaubte Nutzung des Fahrzeugs durch
Dritte könnte das Fahrzeug beschädigen, oder Ihr Fahrzeug könnte
gestohlen werden. Nehmen Sie deshalb in jedem Fall den Schlüssel mit,
wann immer Sie das Fahrzeug verlassen.
•
Ziehen Sie niemals den Schlüssel aus dem Zündschloss, solange das
Fahrzeug in Bewegung ist. Die Lenksperre könnte sonst plötzlich einrasten
und Sie wären nicht mehr in der Lage, das Fahrzeug zu lenken.Vo rsi ch t !
Der Funkschlüssel enthält elektronische Bauteile. Schützen Sie den
Schlüssel vor Nässe und starken Erschütterungen.
altea_freetrack_aleman.book Seite 104 Montag, 16. Februar 2009 9:48 09
Page 106 of 303
Auf und zu105
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

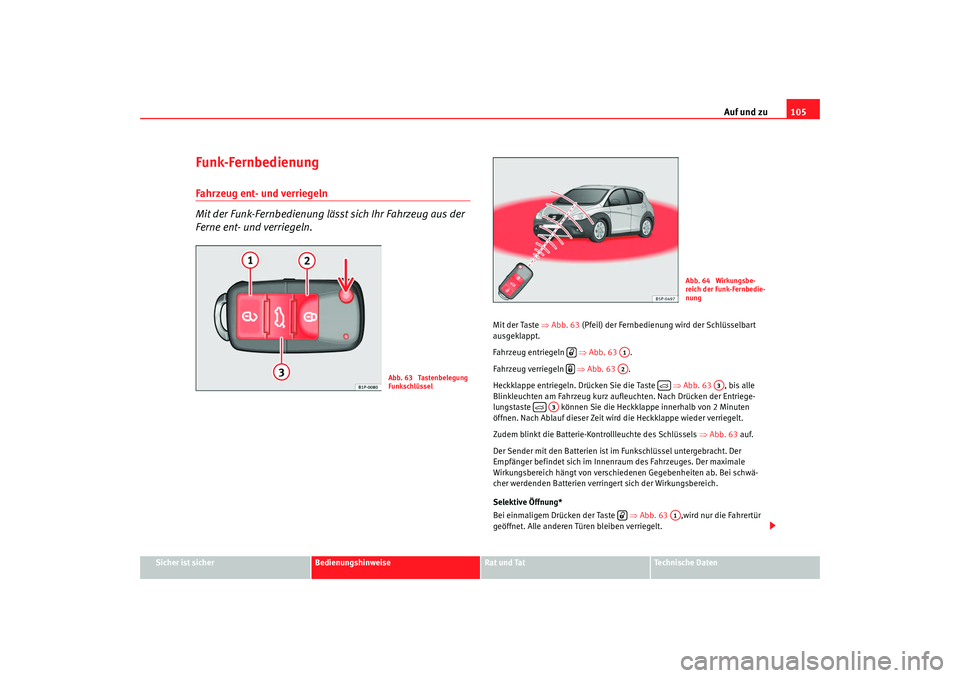

Funk-FernbedienungFahrzeug ent- und verriegeln
Mit der Funk-Fernbedienung lässt sich Ihr Fahrzeug aus der
Ferne ent- und verriegeln.
Mit der Taste ⇒Abb. 63 (Pfeil) der Fernbedienung wird der Schlüsselbart
ausgeklappt.
Fahrzeug entriegeln ⇒Abb. 63 .
Fahrzeug verriegeln ⇒Abb. 63 .
Heckklappe entriegeln. Drücken Sie die Taste ⇒Abb. 63 , bis alle
Blinkleuchten am Fahrzeug kurz aufleuchten. Nach Drücken der Entriege-
lungstaste können Sie die Heckklappe innerhalb von 2 Minuten
öffnen. Nach Ablauf dieser Zeit wird die Heckklappe wieder verriegelt.
Zudem blinkt die Batterie-Kontrollleuchte des Schlüssels ⇒Abb. 63 auf.
Der Sender mit den Batterien ist im Funkschlüssel untergebracht. Der
Empfänger befindet sich im Innenraum des Fahrzeuges. Der maximale
Wirkungsbereich hängt von verschiedenen Gegebenheiten ab. Bei schwä-
cher werdenden Batterien verringert sich der Wirkungsbereich.
Selektive Öffnung*
Bei einmaligem Drücken der Taste ⇒Abb. 63 ,wird nur die Fahrertür
geöffnet. Alle anderen Türen bleiben verriegelt.
Abb. 63 Tastenbelegung
Funkschlüssel
Abb. 64 Wirkungsbe-
reich der Funk-Fernbedie-
nung
A1
A2
A3
A3
A1
altea_freetrack_aleman.book Seite 105 Montag, 16. Februar 2009 9:48 09
Page 107 of 303
Auf und zu

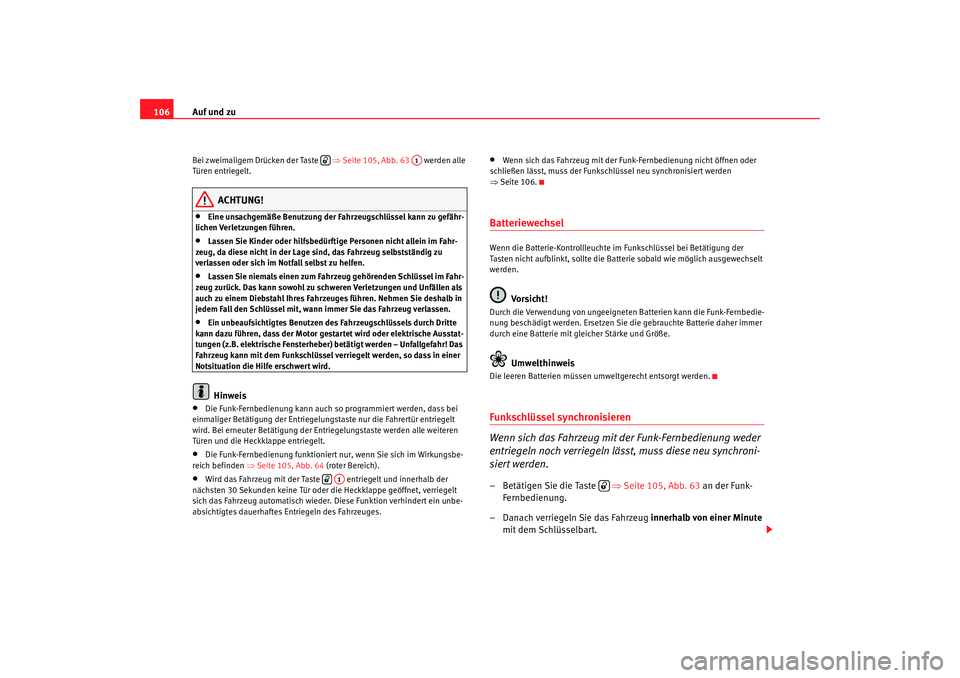

106Bei zweimaligem Drücken der Taste ⇒Seite 105, Abb. 63 werden alle
Türen entriegelt.
ACHTUNG!
•
Eine unsachgemäße Benutzung der Fahrzeugschlüssel kann zu gefähr-
lichen Verletzungen führen.
•
Lassen Sie Kinder oder hilfsbedürftige Personen nicht allein im Fahr-
zeug, da diese nicht in der Lage sind, das Fahrzeug selbstständig zu
verlassen oder sich im Notfall selbst zu helfen.
•
Lassen Sie niemals einen zum Fahrzeug gehörenden Schlüssel im Fahr-
zeug zurück. Das kann sowohl zu schweren Verletzungen und Unfällen als
auch zu einem Diebstahl Ihres Fahrzeuges führen. Nehmen Sie deshalb in
jedem Fall den Schlüssel mit, wann immer Sie das Fahrzeug verlassen.
•
Ein unbeaufsichtigtes Benutzen des Fahrzeugschlüssels durch Dritte
kann dazu führen, dass der Motor gestartet wird oder elektrische Ausstat-
tungen (z.B. elektrische Fensterheber) betätigt werden – Unfallgefahr! Das
Fahrzeug kann mit dem Funkschlüssel verriegelt werden, so dass in einer
Notsituation die Hilfe erschwert wird.Hinweis
•
Die Funk-Fernbedienung kann auch so programmiert werden, dass bei
einmaliger Betätigung der Entriegelungstaste nur die Fahrertür entriegelt
wird. Bei erneuter Betätigung der Entriegelungstaste werden alle weiteren
Türen und die Heckklappe entriegelt.
•
Die Funk-Fernbedienung funktioniert nur, wenn Sie sich im Wirkungsbe-
reich befinden ⇒Seite 105, Abb. 64 (roter Bereich).
•
Wird das Fahrzeug mit der Taste entriegelt und innerhalb der
nächsten 30 Sekunden keine Tür oder die Heckklappe geöffnet, verriegelt
sich das Fahrzeug automatisch wieder. Diese Funktion verhindert ein unbe-
absichtigtes dauerhaftes Entriegeln des Fahrzeuges.
•
Wenn sich das Fahrzeug mit der Funk-Fernbedienung nicht öffnen oder
schließen lässt, muss der Funkschlüssel neu synchronisiert werden
⇒ Seite 106.
BatteriewechselWenn die Batterie-Kontrollleuchte im Funkschlüssel bei Betätigung der
Tasten nicht aufblinkt, sollte die Batterie sobald wie möglich ausgewechselt
werden.
Vo rsi ch t !
Durch die Verwendung von ungeeigneten Batterien kann die Funk-Fernbedie-
nung beschädigt werden. Ersetzen Sie die gebrauchte Batterie daher immer
durch eine Batterie mit gleicher Stärke und Größe.
Umwelthinweis
Die leeren Batterien müssen umweltgerecht entsorgt werden.Funkschlüssel synchronisieren
Wenn sich das Fahrzeug mit der Funk-Fernbedienung weder
entriegeln noch verriegeln lässt, muss diese neu synchroni-
siert werden.– Betätigen Sie die Taste ⇒ Seite 105, Abb. 63 an der Funk-
Fernbedienung.
– Danach verriegeln Sie das Fahrzeug innerhalb von einer Minute
mit dem Schlüsselbart.
A1
A1
altea_freetrack_aleman.book Seite 106 Montag, 16. Februar 2009 9:48 09
Page 108 of 303
Auf und zu107
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Wenn Sie die Taste häufig außerhalb des Wirkungsbereiches der Funk-
Fernbedienung betätigen, kann es vorkommen, dass sich das Fahrzeug mit
der Funk-Fernbedienung nicht mehr ent- bzw. verriegeln lässt. Der Funk-
schlüssel muss dann neu synchronisiert werden.
Weitere Funkschlüssel sind beim Fachbetrieb erhältlich und müssen dort an
das Schließsystem angepasst werden.
Es können höchstens vier Funkschlüssel verwendet werden.
Diebstahl-Warnanlage*Beschreibung der Diebstahl-Warnanlage*
Die Diebstahl-Warnanlage löst Alarm aus, wenn unerlaubte
Vorgänge am Fahrzeug registriert werden.Mithilfe der Diebstahl-Warnanlage sollen Einbruchversuche verhindert und
der Diebstahl des Fahrzeuges erschwert werden. Die Anlage löst beim
Aufschließen mit dem mechanischen Schlüssel und bei unbefugtem
Eindringen in das Fahrzeug akustische und optische Warnsignale aus.
Die Diebstahl-Warnanlage wird beim Verriegeln des Fahrzeugs automatisch
eingeschaltet. Die Anlage ist danach sofort aktiviert.
Wann wird der Alarm ausgelöst?
Wenn am verschlossenen Fahrzeug folgende unbefugte Handlungen durch-
geführt werden:•
Mechanisches Öffnen des Fahrzeuges mit dem Fahrzeugschlüssel
•
Öffnen einer Tür
•
Öffnen der Motorraumklappe
•
Öffnen der Gepäckraumklappe
•
Einschalten der Zündung
•
Bewegung im Fahrzeug
•
Unsachgemäße Manipulation des Alarms
•
Manipulation der Batterie
Dabei werden für etwa 30 Sekunden Hup- und Blinksignale ausgelöst. Dieser
Zyklus kann sich je nach Land bis zu zehnmal wiederholen.
Fahrzeug mechanisch aufschließen (Notöffnung)
Ist die Funk-Fernbedienung ausgefallen und muss mit dem Schlüssel
aufschlossen werden, gehen Sie bitte wie folgt vor:
•
Klappen Sie den Schlüsselbart heraus, indem Sie auf den Knopf (Pfeil)
drücken.
•
Schließen Sie das Fahrzeug an der Fahrertür auf. Die Diebstahl-Warnan-
lage bleibt aktiviert, es wird aber noch kein Alarm ausgelöst.
•
Schalten Sie innerhalb von 15 Sekunden die Zündung ein. Beim
Einschalten der Zündung erkennt die elektronische Wegfahrsicherung einen
gültigen Fahrzeugschlüssel und deaktiviert die Diebstahl-Warnanlage. Wenn
Sie die Zündung nicht einschalten, wird nach 15 Sekunden der Alarm ausge-
löst.
Wie wird der Alarm ausgeschaltet?
Wenn das Fahrzeug über die Entriegelungstaste der Funk-Fernbedienung
entriegelt oder der Zündschlüssel ins Zündschloss gesteckt wird.Hinweis
•
Wird nach Ablauf des Warnsignals in einen weiteren Sicherungsbereich
eingedrungen (z.B. nach dem Öffnen einer Tür die Heckklappe geöffnet), wird
erneut Alarm ausgelöst.
•
Wenn die Alarmanlage eingeschaltet ist, bleibt die Fahrzeugüberwachung
auch dann gewährleistet, wenn die Batterie abgeklemmt oder defekt ist.
•
Wird einer der beiden Batteriepole bei aktivierter Anlage abgeklemmt,
wird Alarm ausgelöst.
altea_freetrack_aleman.book Seite 107 Montag, 16. Februar 2009 9:48 09
Page 109 of 303
Auf und zu
108Innenraumüberwachung*
Dieses Überwachungs- und Kontrollsystem ist Bestandteil
der Diebstahl-Warnanlage* und re gistriert mittels Ultraschall
das unerlaubte Eindringen in den Fahrzeuginnenraum.Das System verfügt über 3 Sensoren, 2 Sender und einen
Empfänger.
Einschalten
– Die Innenraumüberwachung wird beim Einschalten der Dieb-
stahl-Warnanlage automatisch aktiviert, sowohl beim manuellen
Abschließen mit Schlüssel als auch beim Abschließen durch
Betätigen der Taste der Funk-Fernbedienung.
Ausschalten
– Drücken Sie zweimal die Taste auf der Funk-Fernbedienung. Es wird nur die Innenraumüberwachung ausgeschaltet. Die Dieb-
stahl-Warnanlage bleibt eingeschaltet.
ACHTUNG!
•
Die Safesicherung „Safe“ bleibt bei Deaktivierung der Innenraumüber-
wachung ausgeschaltet.
•
Bei Fahrzeugen, in die eine Trennscheibe im Innenraum eingebaut ist,
ist die Funktion der Alarmanlage aufgrund von Sensorstörungen nicht
gewährleistet.Hinweis
•
Wenn der Diebstahlalarm durch den Sensor für Innenraumüberwachung
ausgelöst wurde, wird dies bei Öffnen des Fahrzeugs durch die blinkende Kontrollleuchte in der Fahrertür angezeigt. Dieses Blinksignal unterscheidet
sich vom Blinksignal für eingeschaltete Diebstahlwarnanlage.
altea_freetrack_aleman.book Seite 108
Montag, 16. Februar 2009 9:48 09
Page 110 of 303
Auf und zu109
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Heckklappe Öffnen und Schließen
Die Öffnung der Heckklappe erfolgt über ein elektrisches
System. Es wird über den Symbolgriff der Heckklappe
bedient.
Öffnen der Gepäckraumklappe
– Ziehen Sie am Griff und heben Sie die Heckklappe an ⇒Abb. 65 .
Die Heckklappe öffnet sich selbstständig.
Heckklappe schließen
– Greifen Sie die Heckklappe an einem der beiden Griffe in der Innenverkleidung und schließen Sie sie mit leichtem Druck.Je nach Fahrzeugzustand ist die Funktion dieses Systems verfügbar bzw.
gesperrt.
Wenn die Heckklappe verriegelt ist, kann sie nicht geöffnet werden. Wenn sie
jedoch entriegelt ist, ist die Funktion des Öffnungssystems freigeschaltet und
die Heckklappe kann geöffnet werden.
Zum Umschalten zwischen den Zuständen Verriegelt/Entriegelt betätigen Sie
die Taste bzw. die Taste am Funkschlüssel.
Abb. 65 Heckklappe:
Öffnen von außen
Abb. 66 Ausschnitt aus
Innenverkleidung der
Gepäckraumklappe: Griff-
mulde zum Zuziehen
A1
altea_freetrack_aleman.book Seite 109 Montag, 16. Februar 2009 9:48 09
