Seat Altea Freetrack 2009 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2009, Model line: Altea Freetrack, Model: Seat Altea Freetrack 2009Pages: 303, PDF-Größe: 8.26 MB
Page 121 of 303
Licht und Sicht
120Automatische Fahrlichtsteuerung das Abblendlicht wieder ausschaltet (z.B.
nach Verlassen des Tunnels), wird das Tagfahrlicht wieder eingeschaltet.
Tagfahrlicht aktivieren/deaktivieren*
Bei Fahrzeugen mit Tagfahrlicht* in Verbindung mit Bi-Xenon-Scheinwerfern
können diese Leuchten mit dem Blinker- und Fernlichthebel aktiviert bzw.
deaktiviert werden. Bei Fahrzeugen mit Tagfahrlicht in Verbindung mit Halo-
genscheinwerfern kann diese Funktion nur in einem Fachbetrieb aktiviert
bzw. deaktiviert werden.
Tagfahrlicht deaktivieren (Bi-Xenon-Scheinwerfer)
Bei ausgeschalteter Zündung den Blinker- und Fernlichthebel nach oben und
nach hinten stellen (Blinker links und Lichthupe).
Die Zündung 3 Sekunden lang einschalten. Das Tagfahrlicht ist deaktiviert
und kann nicht eingeschaltet werden.
Tagfahrlicht aktivieren (Bi-Xenon-Scheinwerfer)
Bei ausgeschalteter Zündung den Blinker- und Fernlichthebel nach oben und
nach hinten stellen (Blinker links und Lichthupe).
Die Zündung 3 Sekunden lang einschalten. Das Tagfahrlicht ist aktiviert und
kann eingeschaltet werden.
Hinweis
In bestimmten Ländern müssen die diesbezüglichen Bestimmungen
beachtet werden.
Coming-/Leaving-Home-Funktion*
Die Coming-Home-Funktion wird manuell eingestellt. Die
Leaving-Home-Funktion wird über einen Lichtsensor
gesteuert.Bei eingeschalteter Coming- oder Leaving-Home-Funktion leuchten als Orien-
tierungshilfe vorne das Abblend- und Standlicht und hinten das Schlusslicht
und die Kennzeichenbeleuchtung.
Coming-Home-Funktion
Die Coming-Home-Funktion wird durch Ausschalten der Zündung und kurze
Betätigung der Lichthupe aktiviert. Sobald die Fahrertür geöffnet wird, wird
die Coming-Home-Beleuchtung eingeschaltet. Wenn die Fahrertür bei kurzer
Betätigung der Lichthupe bereits geöffnet ist, wird die Coming-Home-
Beleuchtung sofort eingeschaltet.
Sobald die letzte Fahrzeugtür bzw. die Heckklappe geschlossen ist, beginnt
die Zeitrechnung für das Abschalten der Scheinwerfer der Coming-Home-
Funktion.
Die Coming-Home-Beleuchtung wird in den folgenden Fällen ausgeschaltet:•
nach Ablauf der eingestellten Verzögerungszeit für das Ausschalten der
Scheinwerfer nach Schließen aller Fahrzeugtüren und der Heckklappe.
•
wenn 30 Sekunden nach dem Einschalten noch immer eine Tür bzw. die
Heckklappe geöffnet ist.
•
wenn der Lichtschalter auf die Stellung
gestellt wird.
•
wenn die Zündung eingeschaltet wird.
Leaving-Home-Funktion
Die Leaving-Home-Funktion wird bei Entriegelung des Fahrzeugs aktiviert,
wenn:
•
der Lichtschalter in Stellung
steht und
•
und der Lichtsensor „Dunkelheit“ erkennt.
altea_freetrack_aleman.book Seite 120 Montag, 16. Februar 2009 9:48 09

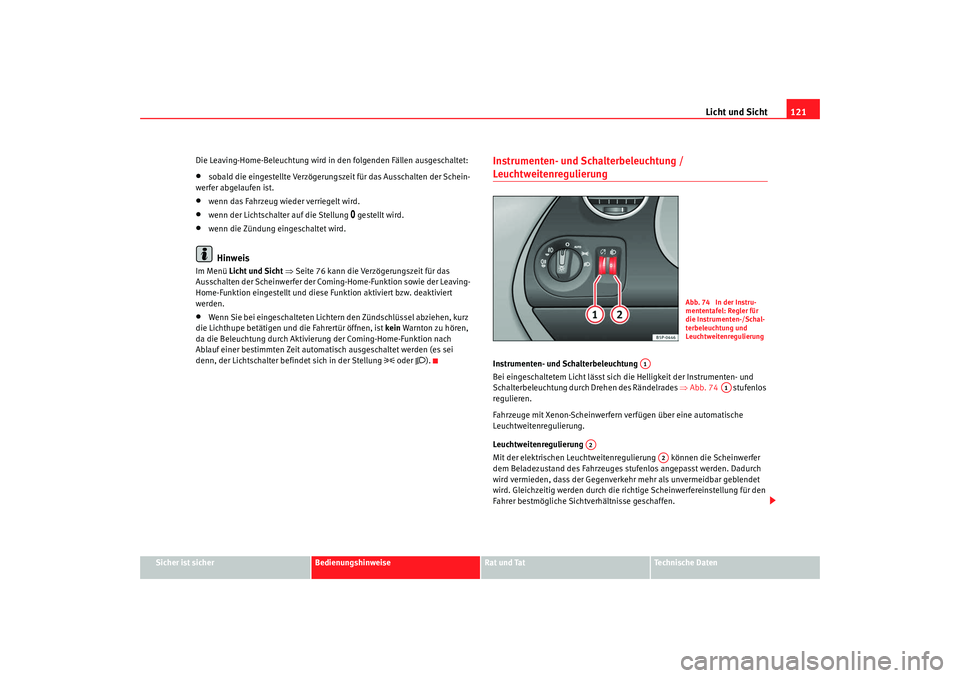

Page 122 of 303
Licht und Sicht121
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Die Leaving-Home-Beleuchtung wird in den folgenden Fällen ausgeschaltet:
•
sobald die eingestellte Verzögerungszeit für das Ausschalten der Schein-
werfer abgelaufen ist.
•
wenn das Fahrzeug wieder verriegelt wird.
•
wenn der Lichtschalter auf die Stellung
gestellt wird.
•
wenn die Zündung eingeschaltet wird.Hinweis
Im Menü Licht und Sicht ⇒ Seite 76 kann die Verzögerungszeit für das
Ausschalten der Scheinwerfer der Coming-Home-Funktion sowie der Leaving-
Home-Funktion eingestellt und diese Funktion aktiviert bzw. deaktiviert
werden.•
Wenn Sie bei eingeschalteten Lichtern den Zündschlüssel abziehen, kurz
die Lichthupe betätigen und die Fahrertür öffnen, ist kein Warnton zu hören,
da die Beleuchtung durch Aktivierung der Coming-Home-Funktion nach
Ablauf einer bestimmten Zeit automatisch ausgeschaltet werden (es sei
denn, der Lichtschalter befindet sich in der Stellung
oder
).
Instrumenten- und Schalterbeleuchtung / Leuchtweitenregulierung Instrumenten- und Schalterbeleuchtung
Bei eingeschaltetem Licht lässt sich die Helligkeit der Instrumenten- und
Schalterbeleuchtung durch Drehen des Rändelrades ⇒Abb. 74 stufenlos
regulieren.
Fahrzeuge mit Xenon-Scheinwerfern verfügen über eine automatische
Leuchtweitenregulierung.
Leuchtweitenregulierung
Mit der elektrischen Leuchtweitenregulierung können die Scheinwerfer
dem Beladezustand des Fahrzeuges stufenlos angepasst werden. Dadurch
wird vermieden, dass der Gegenverkehr mehr als unvermeidbar geblendet
wird. Gleichzeitig werden durch die richtige Scheinwerfereinstellung für den
Fahrer bestmögliche Sichtverhältnisse geschaffen.
Abb. 74 In der Instru-
mententafel: Regler für
die Instrumenten-/Schal-
terbeleuchtung und
Leuchtweitenregulierung
A1
A1
A2
A2
altea_freetrack_aleman.book Seite 121 Montag, 16. Februar 2009 9:48 09

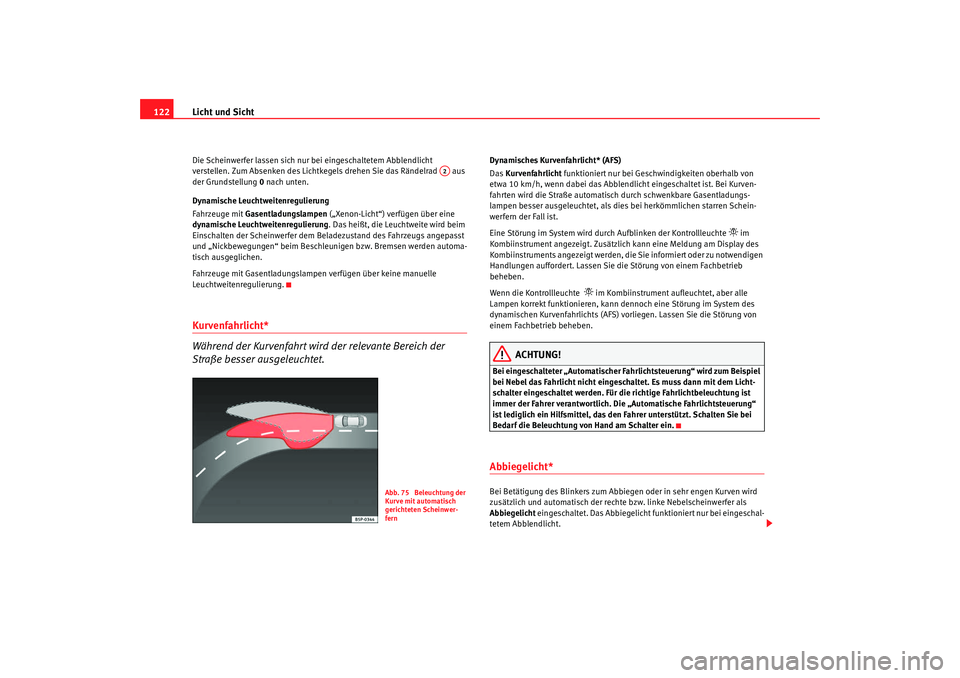

Page 123 of 303
Licht und Sicht
122Die Scheinwerfer lassen sich nur bei eingeschaltetem Abblendlicht
verstellen. Zum Absenken des Lichtkegels drehen Sie das Rändelrad aus
der Grundstellung 0 nach unten.
Dynamische Leuchtweitenregulierung
Fahrzeuge mit Gasentladungslampen („Xenon-Licht“) verfügen über eine
dynamische Leuchtweitenregulierung . Das heißt, die Leuchtweite wird beim
Einschalten der Scheinwerfer dem Beladezustand des Fahrzeugs angepasst
und „Nickbewegungen“ beim Beschleunigen bzw. Bremsen werden automa-
tisch ausgeglichen.
Fahrzeuge mit Gasentladungslampen verfügen über keine manuelle
Leuchtweitenregulierung.Kurvenfahrlicht*
Während der Kurvenfahrt wird der relevante Bereich der
Straße besser ausgeleuchtet.
Dynamisches Kurvenfahrlicht* (AFS)
Das Kurvenfahrlicht funktioniert nur bei Geschwindigkeiten oberhalb von
etwa 10 km/h, wenn dabei das Abblendlicht eingeschaltet ist. Bei Kurven-
fahrten wird die Straße automatisch durch schwenkbare Gasentladungs-
lampen besser ausgeleuchtet, als dies bei herkömmlichen starren Schein-
werfern der Fall ist.
Eine Störung im System wird durch Aufblinken der Kontrollleuchte
im
Kombiinstrument angezeigt. Zusätzlich kann eine Meldung am Display des
Kombiinstruments angezeigt werden, die Sie informiert oder zu notwendigen
Handlungen auffordert. Lassen Sie die Störung von einem Fachbetrieb
beheben.
Wenn die Kontrollleuchte
im Kombiinstrument aufleuchtet, aber alle
Lampen korrekt funktionieren, kann dennoch eine Störung im System des
dynamischen Kurvenfahrlichts (AFS) vorliegen. Lassen Sie die Störung von
einem Fachbetrieb beheben.
ACHTUNG!
Bei eingeschalteter „Automatischer Fahrlichtsteuerung“ wird zum Beispiel
bei Nebel das Fahrlicht nicht eingeschaltet. Es muss dann mit dem Licht-
schalter eingeschaltet werden. Für die richtige Fahrlichtbeleuchtung ist
immer der Fahrer verantwortlich. Die „Automatische Fahrlichtsteuerung“
ist lediglich ein Hilfsmittel, das den Fahrer unterstützt. Schalten Sie bei
Bedarf die Beleuchtung von Hand am Schalter ein.Abbiegelicht* Bei Betätigung des Blinkers zum Abbiegen oder in sehr engen Kurven wird
zusätzlich und automatisch der rechte bzw. linke Nebelscheinwerfer als
Abbiegelicht eingeschaltet. Das Abbiegelicht funktioniert nur bei eingeschal-
tetem Abblendlicht.
A2
Abb. 75 Beleuchtung der
Kurve mit automatisch
gerichteten Scheinwer-
fern
altea_freetrack_aleman.book Seite 122 Montag, 16. Februar 2009 9:48 09

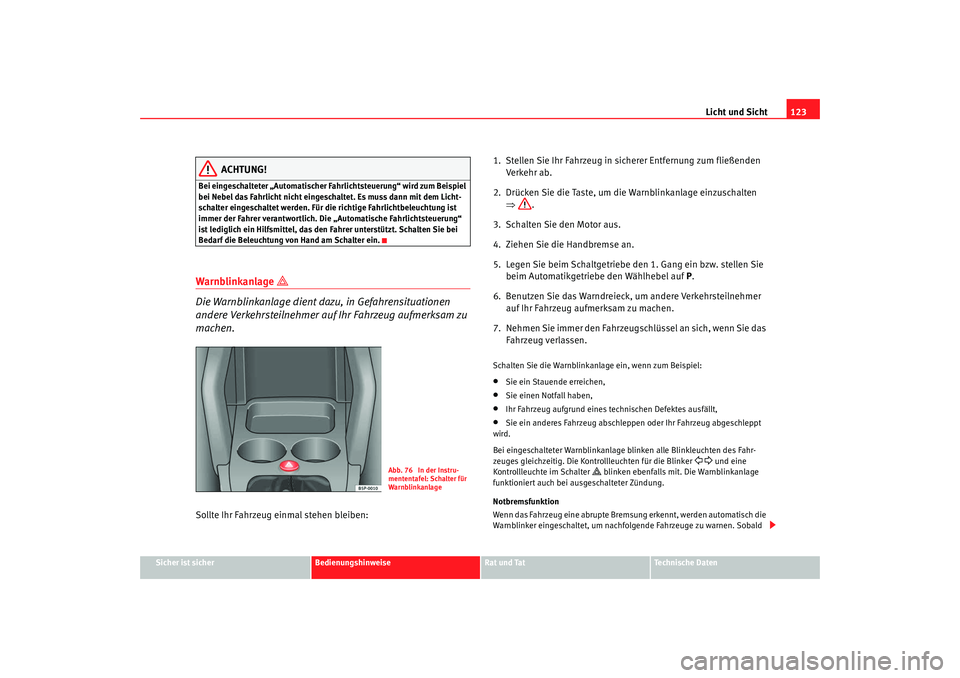

Page 124 of 303
Licht und Sicht123
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
ACHTUNG!
Bei eingeschalteter „Automatischer Fahrlichtsteuerung“ wird zum Beispiel
bei Nebel das Fahrlicht nicht eingeschaltet. Es muss dann mit dem Licht-
schalter eingeschaltet werden. Für die richtige Fahrlichtbeleuchtung ist
immer der Fahrer verantwortlich. Die „Automatische Fahrlichtsteuerung“
ist lediglich ein Hilfsmittel, das den Fahrer unterstützt. Schalten Sie bei
Bedarf die Beleuchtung von Hand am Schalter ein.Warnblinkanlage
Die Warnblinkanlage dient dazu, in Gefahrensituationen
andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu
machen.
Sollte Ihr Fahrzeug einmal stehen bleiben: 1. Stellen Sie Ihr Fahrzeug in sicherer Entfernung zum fließenden
Verkehr ab.
2. Drücken Sie die Taste, um die Warnblinkanlage einzuschalten ⇒ .
3. Schalten Sie den Motor aus.
4. Ziehen Sie die Handbremse an.
5. Legen Sie beim Schaltgetriebe den 1. Gang ein bzw. stellen Sie beim Automatikgetriebe den Wählhebel auf P.
6. Benutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu machen.
7. Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahrzeug verlassen.
Schalten Sie die Warnblinkanlage ein, wenn zum Beispiel:•
Sie ein Stauende erreichen,
•
Sie einen Notfall haben,
•
Ihr Fahrzeug aufgrund eines technischen Defektes ausfällt,
•
Sie ein anderes Fahrzeug abschleppen oder Ihr Fahrzeug abgeschleppt
wird.
Bei eingeschalteter Warnblinkanlage blinken alle Blinkleuchten des Fahr-
zeuges gleichzeitig. Die Kontrollleuchten für die Blinker
und eine
Kontrollleuchte im Schalter
blinken ebenfalls mit. Die Warnblinkanlage
funktioniert auch bei ausgeschalteter Zündung.
Notbremsfunktion
Wenn das Fahrzeug eine abrupte Bremsung erkennt, werden automatisch die
Warnblinker eingeschaltet, um nachfolgende Fahrzeuge zu warnen. Sobald
Abb. 76 In der Instru-
mententafel: Schalter für
Warnbl inkanlage
altea_freetrack_aleman.book Seite 123 Montag, 16. Februar 2009 9:48 09

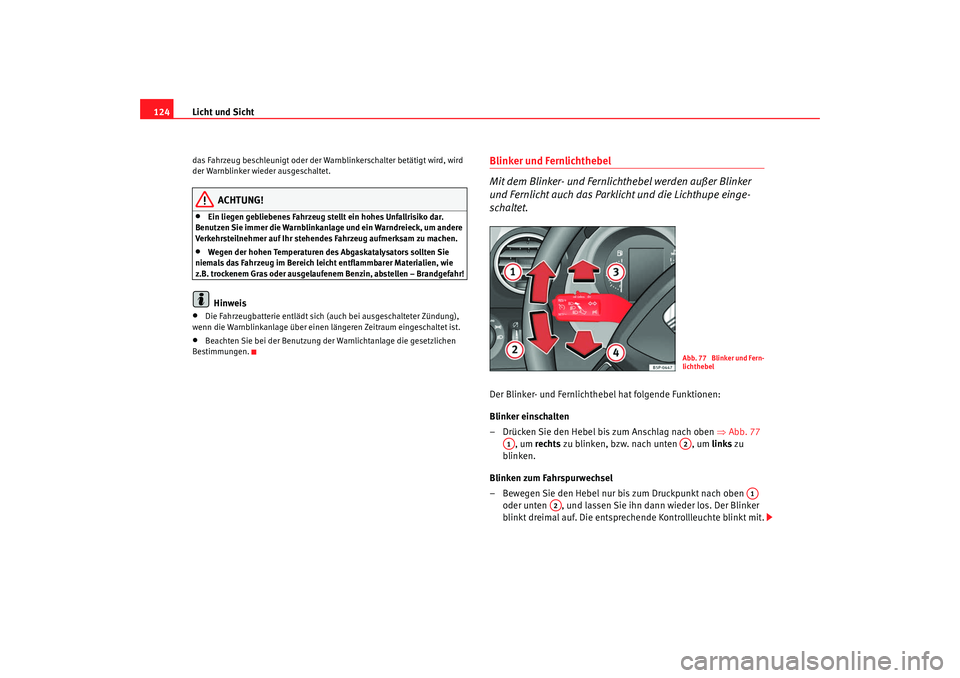

Page 125 of 303
Licht und Sicht
124das Fahrzeug beschleunigt oder der Warnblinkerschalter betätigt wird, wird
der Warnblinker wieder ausgeschaltet.
ACHTUNG!
•
Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar.
Benutzen Sie immer die Warnblinkanlage und ein Warndreieck, um andere
Verkehrsteilnehmer auf Ihr stehendes Fahrzeug aufmerksam zu machen.
•
Wegen der hohen Temperaturen des Abgaskatalysators sollten Sie
niemals das Fahrzeug im Bereich leicht entflammbarer Materialien, wie
z.B. trockenem Gras oder ausgelaufenem Benzin, abstellen – Brandgefahr!Hinweis
•
Die Fahrzeugbatterie entlädt sich (auch bei ausgeschalteter Zündung),
wenn die Warnblinkanlage über einen längeren Zeitraum eingeschaltet ist.
•
Beachten Sie bei der Benutzung der Warnlichtanlage die gesetzlichen
Bestimmungen.
Blinker und Fernlichthebel
Mit dem Blinker- und Fernlichthebel werden außer Blinker
und Fernlicht auch das Parklicht und die Lichthupe einge-
schaltet.Der Blinker- und Fernlichthebel hat folgende Funktionen:
Blinker einschalten
– Drücken Sie den Hebel bis zum Anschlag nach oben ⇒Abb. 77
, um rechts zu blinken, bzw. nach unten , um links zu
blinken.
Blinken zum Fahrspurwechsel
– Bewegen Sie den Hebel nur bis zum Druckpunkt nach oben oder unten , und lassen Sie ihn dann wieder los. Der Blinker
blinkt dreimal auf. Die entsprechende Kontrollleuchte blinkt mit.
Abb. 77 Blinker und Fern-
lichthebel
A1
A2
A1
A2
altea_freetrack_aleman.book Seite 124 Montag, 16. Februar 2009 9:48 09

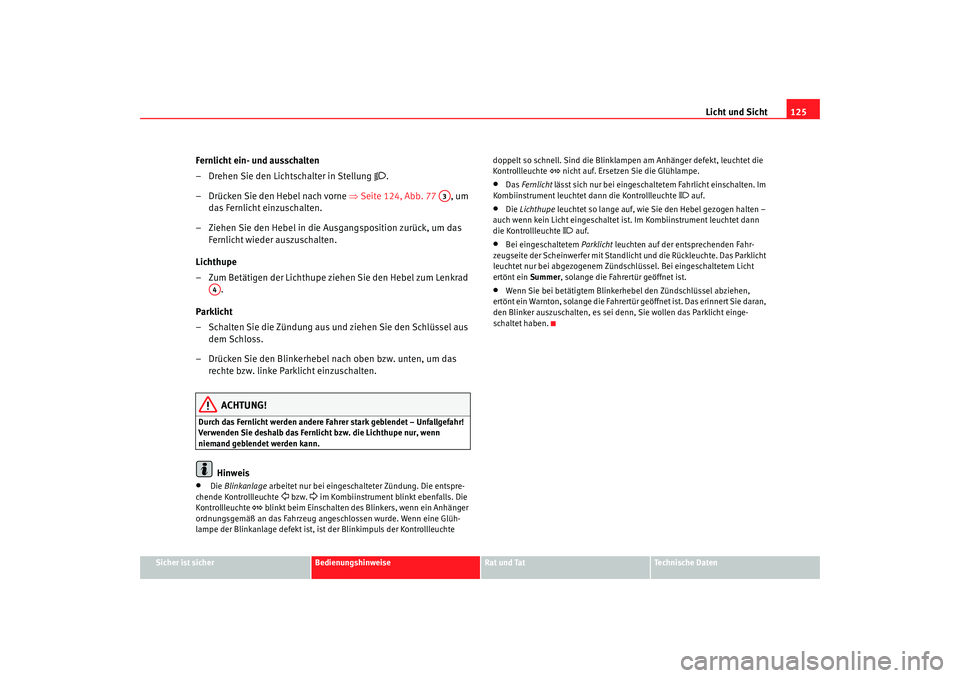

Page 126 of 303
Licht und Sicht125
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Fernlicht ein- und ausschalten
– Drehen Sie den Lichtschalter in Stellung
.
– Drücken Sie den Hebel nach vorne ⇒Seite 124, Abb. 77 , um
das Fernlicht einzuschalten.
– Ziehen Sie den Hebel in die Ausgangsposition zurück, um das Fernlicht wieder auszuschalten.
Lichthupe
– Zum Betätigen der Lichthupe ziehen Sie den Hebel zum Lenkrad .
Parklicht
– Schalten Sie die Zündung aus und ziehen Sie den Schlüssel aus dem Schloss.
– Drücken Sie den Blinkerhebel nach oben bzw. unten, um das rechte bzw. linke Parklicht einzuschalten.
ACHTUNG!
Durch das Fernlicht werden andere Fahrer stark geblendet – Unfallgefahr!
Verwenden Sie deshalb das Fernlicht bzw. die Lichthupe nur, wenn
niemand geblendet werden kann.
Hinweis
•
Die Blinkanlage arbeitet nur bei eingeschalteter Zündung. Die entspre-
chende Kontrollleuchte
bzw.
im Kombiinstrument blinkt ebenfalls. Die
Kontrollleuchte
blinkt beim Einschalten des Blinkers, wenn ein Anhänger
ordnungsgemäß an das Fahrzeug angeschlossen wurde. Wenn eine Glüh-
lampe der Blinkanlage defekt ist, ist der Blinkimpuls der Kontrollleuchte doppelt so schnell. Sind die Blinklampen am Anhänger defekt, leuchtet die
Kontrollleuchte
nicht auf. Ersetzen Sie die Glühlampe.
•
Das
Fernlicht lässt sich nur bei eingeschaltetem Fahrlicht einschalten. Im
Kombiinstrument leuchtet dann die Kontrollleuchte
auf.
•
Die Lichthupe leuchtet so lange auf, wie Sie den Hebel gezogen halten –
auch wenn kein Licht eingeschaltet ist. Im Kombiinstrument leuchtet dann
die Kontrollleuchte
auf.
•
Bei eingeschaltetem Parklicht leuchten auf der entsprechenden Fahr-
zeugseite der Scheinwerfer mit Standlicht und die Rückleuchte. Das Parklicht
leuchtet nur bei abgezogenem Zündschlüssel. Bei eingeschaltetem Licht
ertönt ein Summer, solange die Fahrertür geöffnet ist.
•
Wenn Sie bei betätigtem Blinkerhebel den Zündschlüssel abziehen,
ertönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert Sie daran,
den Blinker auszuschalten, es sei denn, Sie wollen das Parklicht einge-
schaltet haben.
A3
A4
altea_freetrack_aleman.book Seite 125 Montag, 16. Februar 2009 9:48 09
Page 127 of 303
Licht und Sicht
126Innenleuchten Innenleuchte vorne Typ 1Mit dem Schalter ⇒Abb. 78 können Sie folgende Positionen einstellen:
Türkontaktschaltung
Der Kippschalter steht gerade (nicht betätigt). Die Innenleuchte schaltet sich
automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zündschlüssel
abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der Türen. Beim
Verriegeln des Fahrzeugs oder Einschalten der Zündung wird die Innenbe-
leuchtung ebenfalls ausgeschaltet.
Innenleuchte einschalten
Drücken Sie den Schalter auf die Position
.
Innenleuchte ausschalten O
Drücken Sie den Schalter auf die Position O ⇒Abb. 78 .
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Innenleuchte vorne Typ 2Mit dem Schalter ⇒ Abb. 79 können Sie folgende Positionen einstellen:
Türkontaktschaltung
Der Kippschalter steht gerade (nicht betätigt). Die Innenleuchte schaltet sich
automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zündschlüssel
abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der Türen. Beim
Verriegeln des Fahrzeugs oder Einschalten der Zündung wird die Innenbe-
leuchtung ebenfalls ausgeschaltet.
Abb. 78 Dachhimmel:
Innenbeleuchtung vorne
AA
Abb. 79 Dachhimmel:
Innenbeleuchtung vorne
AA
altea_freetrack_aleman.book Seite 126 Montag, 16. Februar 2009 9:48 09
Page 128 of 303
Licht und Sicht127
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

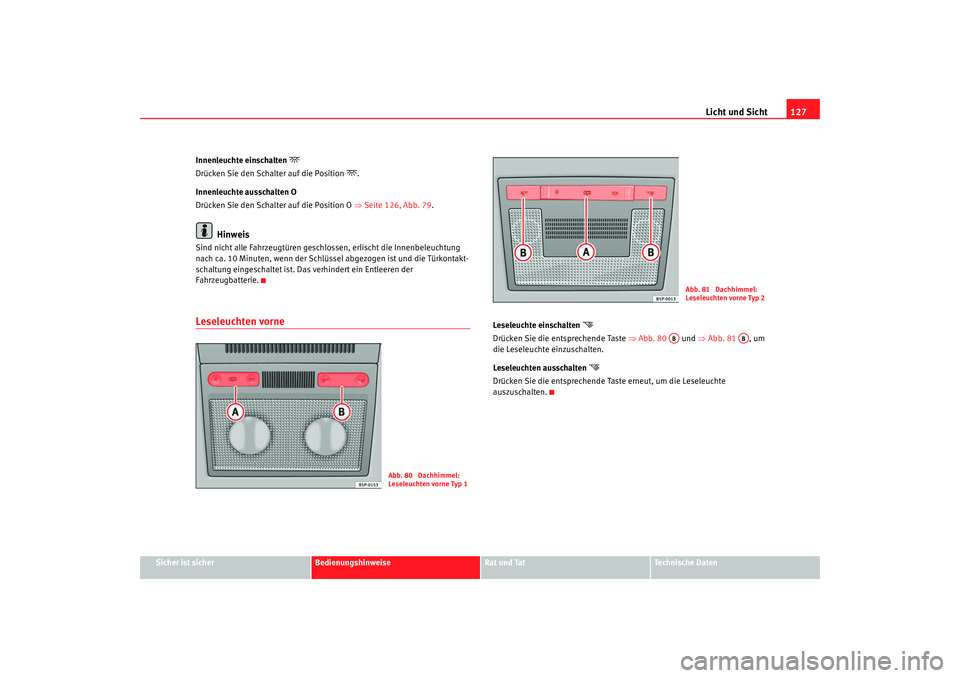

Innenleuchte einschalten
Drücken Sie den Schalter auf die Position
.
Innenleuchte ausschalten O
Drücken Sie den Schalter auf die Position O ⇒ Seite 126, Abb. 79.
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Leseleuchten vorne
Leseleuchte einschalten
Drücken Sie die entsprechende Taste ⇒Abb. 80 und ⇒Abb. 81 , um
die Leseleuchte einzuschalten.
Leseleuchten ausschalten
Drücken Sie die entsprechende Taste erneut, um die Leseleuchte
auszuschalten.
Abb. 80 Dachhimmel:
Leseleuchten vorne Typ 1
Abb. 81 Dachhimmel:
Leseleuchten vorne Typ 2
AB
AB
altea_freetrack_aleman.book Seite 127 Montag, 16. Februar 2009 9:48 09
Page 129 of 303
Licht und Sicht

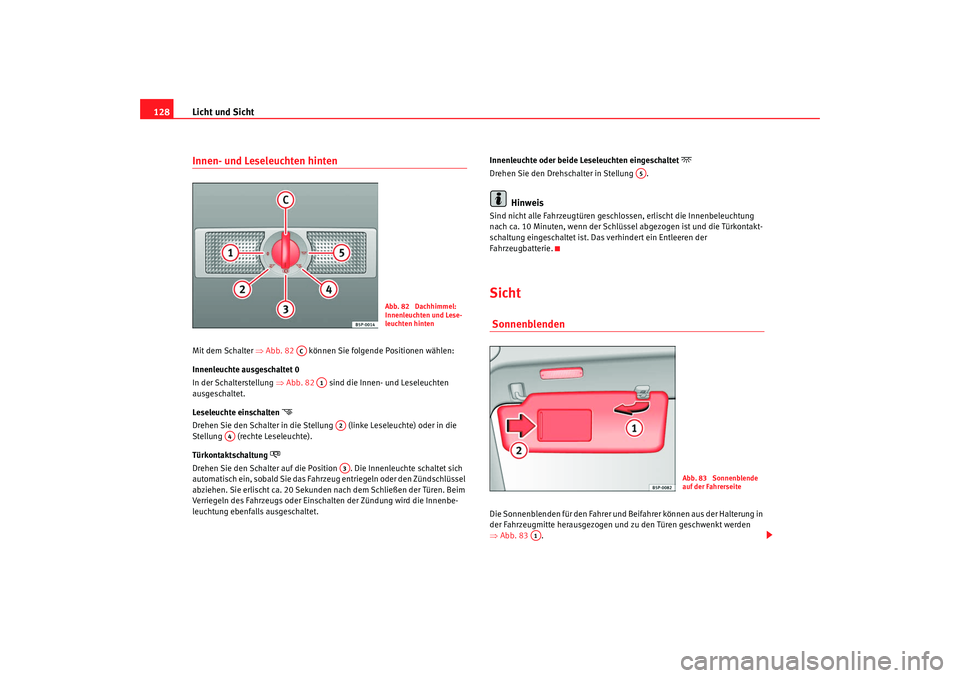

128Innen- und Leseleuchten hinten Mit dem Schalter ⇒Abb. 82 können Sie folgende Positionen wählen:
Innenleuchte ausgeschaltet 0
In der Schalterstellung ⇒Abb. 82 sind die Innen- und Leseleuchten
ausgeschaltet.
Leseleuchte einschalten
Drehen Sie den Schalter in die Stellung (linke Leseleuchte) oder in die
Stellung (rechte Leseleuchte).
Türkontaktschaltung
Drehen Sie den Schalter auf die Position . Die Innenleuchte schaltet sich
automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zündschlüssel
abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der Türen. Beim
Verriegeln des Fahrzeugs oder Einschalten der Zündung wird die Innenbe-
leuchtung ebenfalls ausgeschaltet. Innenleuchte oder beide Leseleuchten eingeschaltet
Drehen Sie den Drehschalter in Stellung .
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Sicht SonnenblendenDie Sonnenblenden für den Fahrer und Beifahrer können aus der Halterung in
der Fahrzeugmitte herausgezogen und zu den Türen geschwenkt werden
⇒
Abb. 83 .
Abb. 82 Dachhimmel:
Innenleuchten und Lese-
leuchten hinten
AC
A1
A2
A4
A3
A5
Abb. 83 Sonnenblende
auf der Fahrerseite
A1
altea_freetrack_aleman.book Seite 128 Montag, 16. Februar 2009 9:48 09
Page 130 of 303
Licht und Sicht129
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

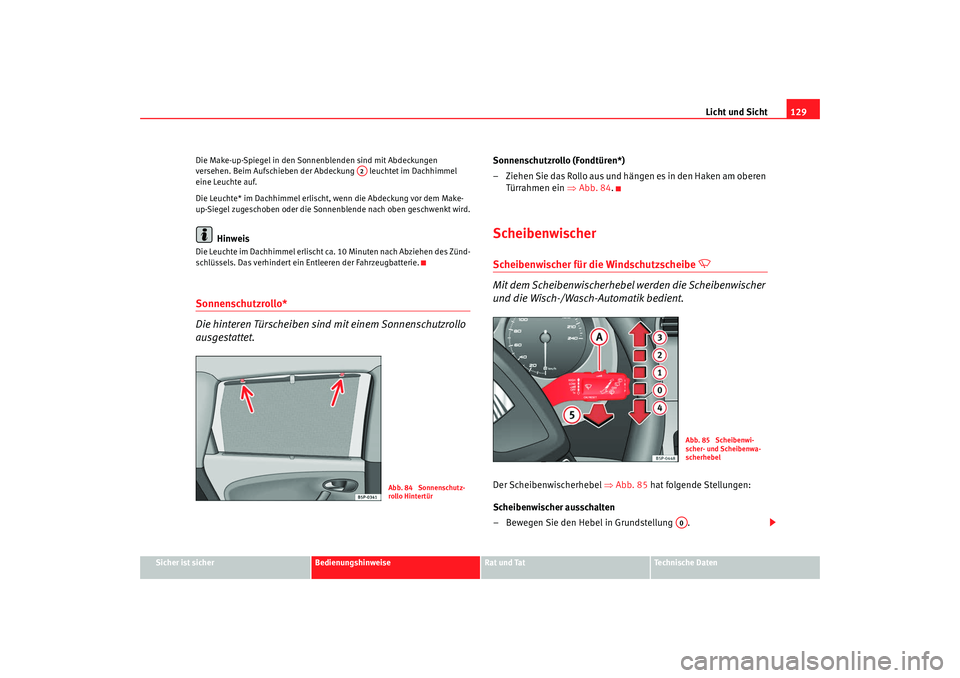

Die Make-up-Spiegel in den Sonnenblenden sind mit Abdeckungen
versehen. Beim Aufschieben der Abdeckung leuchtet im Dachhimmel
eine Leuchte auf.
Die Leuchte* im Dachhimmel erlischt, wenn die Abdeckung vor dem Make-
up-Siegel zugeschoben oder die Sonnenblende nach oben geschwenkt wird.
Hinweis
Die Leuchte im Dachhimmel erlischt ca. 10 Minuten nach Abziehen des Zünd-
schlüssels. Das verhindert ein Entleeren der Fahrzeugbatterie.Sonnenschutzrollo*
Die hinteren Türscheiben sind
mit einem Sonnenschutzrollo
ausgestattet.
Sonnenschutzrollo (Fondtüren*)
– Ziehen Sie das Rollo aus und hängen es in den Haken am oberen
Türrahmen ein ⇒ Abb. 84.Scheibenwischer Scheibenwischer für die Windschutzscheibe
Mit dem Scheibenwischerhebel werden die Scheibenwischer
und die Wisch-/Wasch-Automatik bedient.
Der Scheibenwischerhebel ⇒Abb. 85 hat folgende Stellungen:
Scheibenwischer ausschalten
– Bewegen Sie den Hebel in Grundstellung .
A2
Abb. 84 Sonnenschutz-
rollo Hintertür
Abb. 85 Scheibenwi-
scher- und Scheibenwa-
scherhebelA0
altea_freetrack_aleman.book Seite 129 Montag, 16. Februar 2009 9:48 09
