Seat Altea Freetrack 2009 Betriebsanleitung (in German)

Räder und Reifen
250verwenden, das die gleiche Bereifung hat wie die normalen Reifen. Sie dürfen
auch das werkseitig mitgelieferte Notrad benutzen.
ACHTUNG!
•
Wir empfehlen Ihnen, ausschließlich Reifen oder Felgen zu benutzen,
die von SEAT für Ihren Fahrzeugtyp freigegeben sind. Andernfalls kann die
Verkehrssicherheit beeinträchtigt werden – Unfallgefahr!
•
Verwenden Sie nur im Notfall und nur mit entsprechend vorsichtiger
Fahrweise Reifen, die älter als 6 Jahre sind.
•
Verwenden Sie keine gebrauchten Reifen, deren „Vorleben“ Ihnen nicht
bekannt ist.
•
Wenn Sie nachträglich Radblenden montieren, müssen Sie darauf
achten, dass eine ausreichende Luftzufuhr zur Kühlung der Bremsanlage
gewährleistet ist.
•
Verwenden Sie an allen vier Rädern nur Gürtelreifen gleicher Bauart,
Größe (Abrollumfang) und gleicher Profilausführung.Umwelthinweis
Altreifen müssen vorschriftsmäßig entsorgt werden.
Hinweis
•
Aus technischen Gründen können Sie normalerweise die Felgen anderer
Fahrzeuge nicht verwenden. Dies gilt unter Umständen sogar für Felgen des
gleichen Fahrzeugtyps. Wenn Sie nicht von SEAT für Ihren Fahrzeugtyp freige-
gebene Reifen oder Felgen verwenden, kann die Zulassung Ihres Fahrzeugs
zum öffentlichen Straßenverkehr ihre Gültigkeit verlieren.
•
Unterscheidet sich das Reserverad in seiner Ausführung von der Fahrbe-
reifung – etwa bei Winterreifen – so dürfen Sie das Reserverad nur im
Pannenfall kurzzeitig und bei entsprechend vorsichtiger Fahrweise
verwenden. Es muss so schnell wie möglich wieder durch das normale
Laufrad ersetzt werden.
Radschrauben
Die Radschrauben müssen mit dem richtigen Drehmoment
angezogen werden.Felgen und Radschrauben sind konstruktiv aufeinander abgestimmt. Bei
jeder Umrüstung auf andere Felgen müssen deshalb die jeweils zugehörigen
Radschrauben mit der richtigen Länge und Kalottenform verwendet werden.
Der Festsitz der Räder und die Funktion der Bremsanlage hängen davon ab.
Unter Umständen dürfen Sie keine Radschrauben von Fahrzeugen der glei-
chen Baureihe benutzen ⇒Seite 222.
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der
Radschrauben so schnell wie möglich mit einem Drehmomentschlüssel
prüfen lassen ⇒. Das Anzugsdrehmoment beträgt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
Bei falscher Behandlung der Radschrauben kann sich das Rad während der
Fahrt lösen – Unfallgefahr!•
Radschrauben müssen sauber und leichtgängig sein. Sie dürfen jedoch
niemals mit Fett oder Öl behandelt werden.
•
Verwenden Sie nur die Radschrauben, die zu der jeweiligen Felge
gehören.
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.Vo rsi ch t !
Das vorgeschriebene Anzugsdrehmoment der Radschrauben bei Stahl- und
Leichmetallfelgen beträgt 120 Nm.
altea_freetrack_aleman.book Seite 250 Montag, 16. Februar 2009 9:48 09

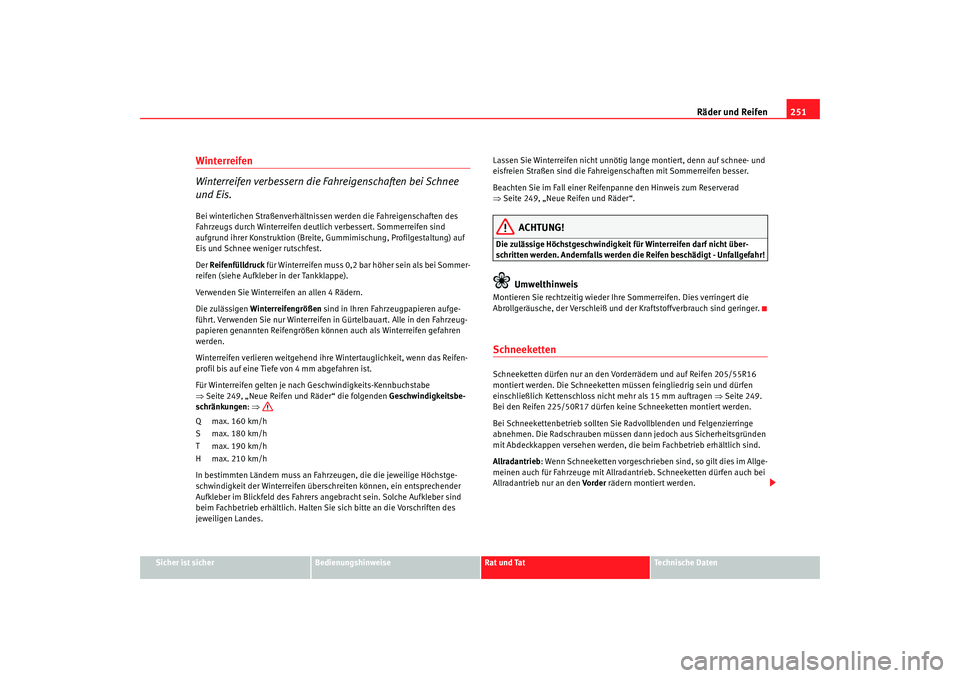

Räder und Reifen251
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Winterreifen
Winterreifen verbessern die Fahreigenschaften bei Schnee
und Eis.Bei winterlichen Straßenverhältnissen werden die Fahreigenschaften des
Fahrzeugs durch Winterreifen deutlich verbessert. Sommerreifen sind
aufgrund ihrer Konstruktion (Breite, Gummimischung, Profilgestaltung) auf
Eis und Schnee weniger rutschfest.
Der Reifenfülldruck für Winterreifen muss 0,2 bar höher sein als bei Sommer-
reifen (siehe Aufkleber in der Tankklappe).
Verwenden Sie Winterreifen an allen 4 Rädern.
Die zulässigen Winterreifengrößen sind in Ihren Fahrzeugpapieren aufge-
führt. Verwenden Sie nur Winterreifen in Gürtelbauart. Alle in den Fahrzeug-
papieren genannten Reifengrößen können auch als Winterreifen gefahren
werden.
Winterreifen verlieren weitgehend ihre Wintertauglichkeit, wenn das Reifen-
profil bis auf eine Tiefe von 4 mm abgefahren ist.
Für Winterreifen gelten je nach Geschwindigkeits-Kennbuchstabe
⇒ Seite 249, „Neue Reifen und Räder“ die folgenden Geschwindigkeitsbe-
schränkungen : ⇒
Q max. 160 km/h
S max. 180 km/h
T max. 190 km/h
H max. 210 km/h
In bestimmten Ländern muss an Fahrzeugen, die die jeweilige Höchstge-
schwindigkeit der Winterreifen überschreiten können, ein entsprechender
Aufkleber im Blickfeld des Fahrers angebracht sein. Solche Aufkleber sind
beim Fachbetrieb erhältlich. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes. Lassen Sie Winterreifen nicht unnötig lange montiert, denn auf schnee- und
eisfreien Straßen sind die Fahreigenschaften mit Sommerreifen besser.
Beachten Sie im Fall einer Reifenpanne den Hinweis zum Reserverad
⇒
Seite 249, „Neue Reifen und Räder“.
ACHTUNG!
Die zulässige Höchstgeschwindigkeit für Winterreifen darf nicht über-
schritten werden. Andernfalls werden die Reifen beschädigt - Unfallgefahr!
Umwelthinweis
Montieren Sie rechtzeitig wieder Ihre Sommerreifen. Dies verringert die
Abrollgeräusche, der Verschleiß und der Kraftstoffverbrauch sind geringer.Schneeketten Schneeketten dürfen nur an den Vorderrädern und auf Reifen 205/55R16
montiert werden. Die Schneeketten müssen feingliedrig sein und dürfen
einschließlich Kettenschloss nicht mehr als 15 mm auftragen ⇒Seite 249.
Bei den Reifen 225/50R17 dürfen keine Schneeketten montiert werden.
Bei Schneekettenbetrieb sollten Sie Radvollblenden und Felgenzierringe
abnehmen. Die Radschrauben müssen dann jedoch aus Sicherheitsgründen
mit Abdeckkappen versehen werden, die beim Fachbetrieb erhältlich sind.
Allradantrieb : Wenn Schneeketten vorgeschrieben sind, so gilt dies im Allge-
meinen auch für Fahrzeuge mit Allradantrieb. Schneeketten dürfen auch bei
Allradantrieb nur an den Vo rde r rädern montiert werden.
altea_freetrack_aleman.book Seite 251 Montag, 16. Februar 2009 9:48 09

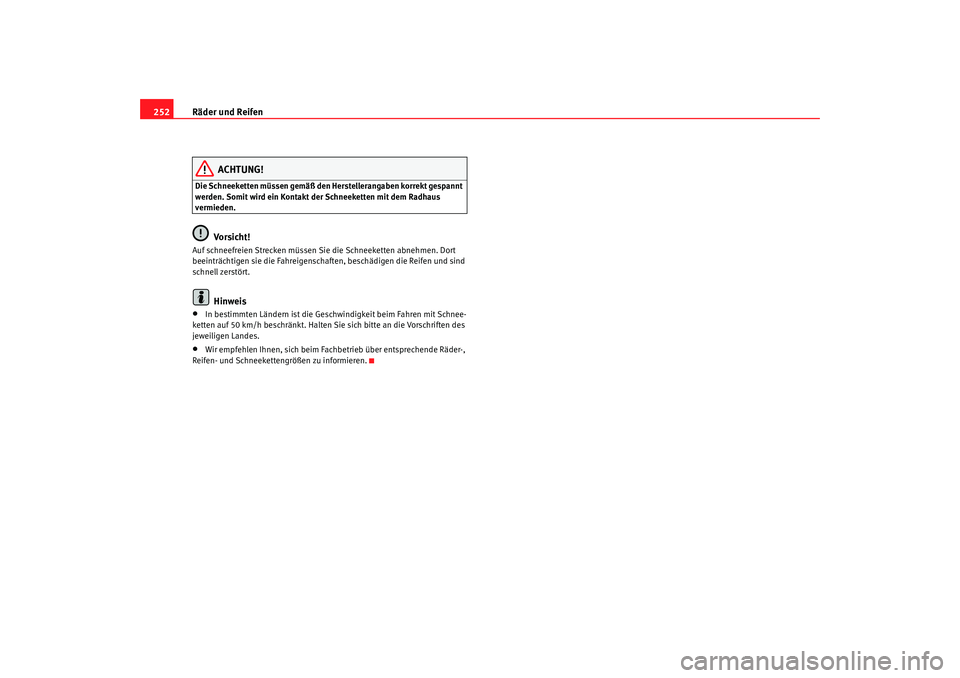

Räder und Reifen
252
ACHTUNG!
Die Schneeketten müssen gemäß den Herstellerangaben korrekt gespannt
werden. Somit wird ein Kontakt der Schneeketten mit dem Radhaus
vermieden.
Vo rsi ch t !
Auf schneefreien Strecken müssen Sie die Schneeketten abnehmen. Dort
beeinträchtigen sie die Fahreigenschaften, beschädigen die Reifen und sind
schnell zerstört.
Hinweis
•
In bestimmten Ländern ist die Geschwindigkeit beim Fahren mit Schnee-
ketten auf 50 km/h beschränkt. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
•
Wir empfehlen Ihnen, sich beim Fachbetrieb über entsprechende Räder-,
Reifen- und Schneekettengrößen zu informieren.
altea_freetrack_aleman.book Seite 252 Montag, 16. Februar 2009 9:48 09

Selbsthilfe253
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
SelbsthilfeBordwerkzeug, Reserverad und
ReifenreparatursetBordwerkzeug
Das Bordwerkzeug des Fahrzeugs befindet sich im Gepäck-
raum unter der Ladebodenabdeckung.– Ziehen Sie die Laderaumabdeckung mit dem Finger im
Ausschnitt nach oben.
– Nehmen Sie das Bordwerkzeug heraus.Das Bordwerkzeug besteht aus folgenden Teilen:•
Wagenheber*.
•
Haken zum Abziehen der Integral-Radkappen* und der Radzierkappen*.
•
Radschlüssel*.
•
Wechselklingen-Schraubendreher mit Griff (Innensechskant) für die
Radschrauben. Die Schraubendreherklinge ist umsteckbar.
•
Abschleppöse.
•
Adapter für Radschraubensicherung*.
Einige der aufgeführten Teile gehören nur zu bestimmten Modellausfüh-
rungen bzw. sind Mehrausstattungen.
ACHTUNG!
•
Verwenden Sie niemals den Sechskant des Schraubendrehers zum
Festziehen der Radschrauben, weil Sie mit dem Sechskant nicht das erfor-
derliche Anzugsdrehmoment erreichen können - Unfallgefahr!
•
Der ab Werk mitgelieferte Wagenheber ist nur für Ihren Fahrzeugtyp
vorgesehen. Heben Sie auf gar keinen Fall damit schwerere Fahrzeuge oder
andere Lasten an - Verletzungsgefahr!
•
Verwenden Sie den Wagenheber* nur auf festem, ebenen Untergrund.
•
Starten Sie niemals den Motor bei angehobenem Fahrzeug - Unfallge-
fahr!
•
Wenn Arbeiten unter dem Fahrzeug ausgeführt werden müssen, muss
das Fahrzeug mit geeigneten Unterstellböcken abgestützt werden. Ande-
renfalls besteht Verletzungsgefahr!
altea_freetrack_aleman.book Seite 253 Montag, 16. Februar 2009 9:48 09

Selbsthilfe

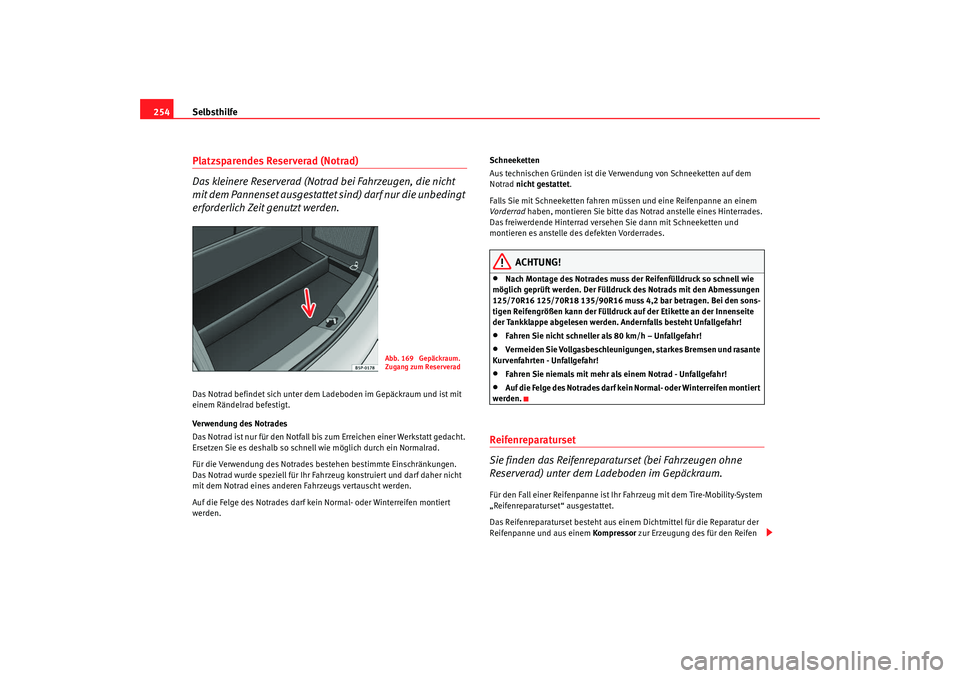

254Platzsparendes Reserverad (Notrad)
Das kleinere Reserverad (Notrad bei Fahrzeugen, die nicht
mit dem Pannenset ausgestattet sind) darf nur die unbedingt
erforderlich Zeit genutzt werden.Das Notrad befindet sich unter dem Ladeboden im Gepäckraum und ist mit
einem Rändelrad befestigt.
Verwendung des Notrades
Das Notrad ist nur für den Notfall bis zum Erreichen einer Werkstatt gedacht.
Ersetzen Sie es deshalb so schnell wie möglich durch ein Normalrad.
Für die Verwendung des Notrades bestehen bestimmte Einschränkungen.
Das Notrad wurde speziell für Ihr Fahrzeug konstruiert und darf daher nicht
mit dem Notrad eines anderen Fahrzeugs vertauscht werden.
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden. Schneeketten
Aus technischen Gründen ist die Verwendung von Schneeketten auf dem
Notrad
nicht gestattet .
Falls Sie mit Schneeketten fahren müssen und eine Reifenpanne an einem
Vorderrad haben, montieren Sie bitte das Notrad anstelle eines Hinterrades.
Das freiwerdende Hinterrad versehen Sie dann mit Schneeketten und
montieren es anstelle des defekten Vorderrades.
ACHTUNG!
•
Nach Montage des Notrades muss der Reifenfülldruck so schnell wie
möglich geprüft werden. Der Fülldruck des Notrads mit den Abmessungen
125/70R16 125/70R18 135/90R16 muss 4,2 bar betragen. Bei den sons-
tigen Reifengrößen kann der Fülldruck auf der Etikette an der Innenseite
der Tankklappe abgelesen werden. Andernfalls besteht Unfallgefahr!
•
Fahren Sie nicht schneller als 80 km/h – Unfallgefahr!
•
Vermeiden Sie Vollgasbeschleunigungen, starkes Bremsen und rasante
Kurvenfahrten - Unfallgefahr!
•
Fahren Sie niemals mit mehr als einem Notrad - Unfallgefahr!
•
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
Reifenreparaturset
Sie finden das Reifenreparaturset (bei Fahrzeugen ohne
Reserverad) unter dem Ladeboden im Gepäckraum.Für den Fall einer Reifenpanne ist Ihr Fahrzeug mit dem Tire-Mobility-System
„Reifenreparaturset“ ausgestattet.
Das Reifenreparaturset besteht aus einem Dichtmittel für die Reparatur der
Reifenpanne und aus einem Kompressor zur Erzeugung des für den Reifen
Abb. 169 Gepäckraum.
Zugang zum Reserverad
altea_freetrack_aleman.book Seite 254 Montag, 16. Februar 2009 9:48 09

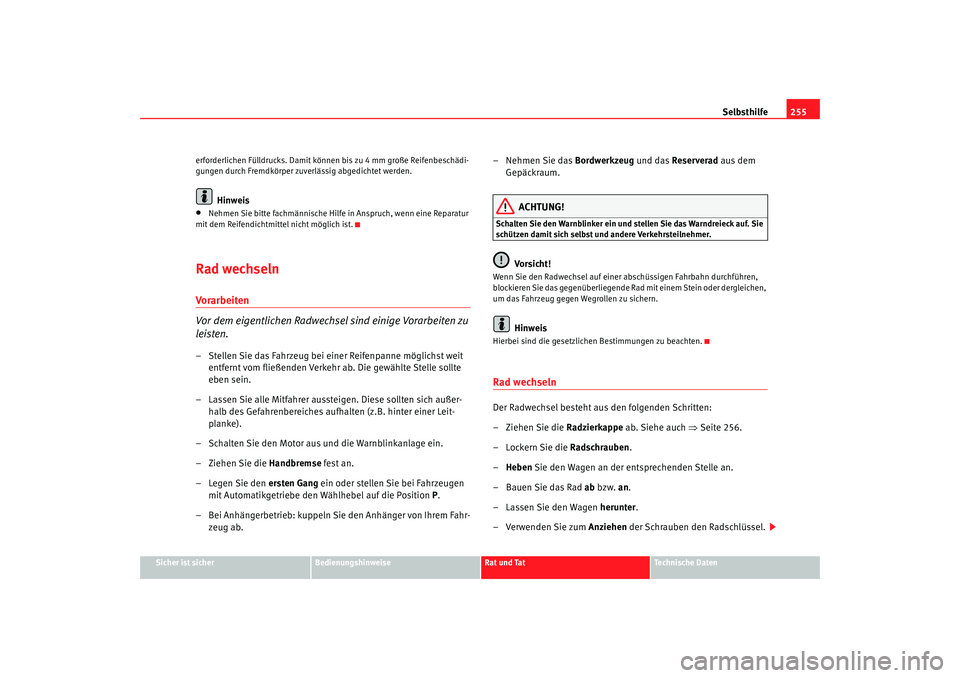

Selbsthilfe255
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
erforderlichen Fülldrucks. Damit können bis zu 4 mm große Reifenbeschädi-
gungen durch Fremdkörper zuverlässig abgedichtet werden.
Hinweis
•
Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur
mit dem Reifendichtmittel nicht möglich ist.
Rad wechselnVo ra rb eiten
Vor dem eigentlichen Radwechsel sind einige Vorarbeiten zu
leisten.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit entfernt vom fließenden Verkehr ab. Die gewählte Stelle sollte
eben sein.
– Lassen Sie alle Mitfahrer aussteigen. Diese sollten sich außer- halb des Gefahrenbereiches aufhalten (z.B. hinter einer Leit-
planke).
– Schalten Sie den Motor aus und die Warnblinkanlage ein.
– Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein oder stellen Sie bei Fahrzeugen
mit Automatikgetriebe den Wählhebel auf die Position P.
– Bei Anhängerbetrieb: kuppeln Sie den Anhänger von Ihrem Fahr- zeug ab. – Nehmen Sie das Bordwerkzeug
und das Reserverad aus dem
Gepäckraum.
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
Vo rsi ch t !
Wenn Sie den Radwechsel auf einer abschüssigen Fahrbahn durchführen,
blockieren Sie das gegenüberliegende Rad mit einem Stein oder dergleichen,
um das Fahrzeug gegen Wegrollen zu sichern.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Rad wechselnDer Radwechsel besteht aus den folgenden Schritten:
– Ziehen Sie die Radzierkappe ab. Siehe auch ⇒Seite 256.
– Lockern Sie die Radschrauben .
– Heben Sie den Wagen an der entsprechenden Stelle an.
– Bauen Sie das Rad ab bzw. an.
– Lassen Sie den Wagen herunter.
– Verwenden Sie zum Anziehen der Schrauben den Radschlüssel.
altea_freetrack_aleman.book Seite 255 Montag, 16. Februar 2009 9:48 09

Selbsthilfe
256

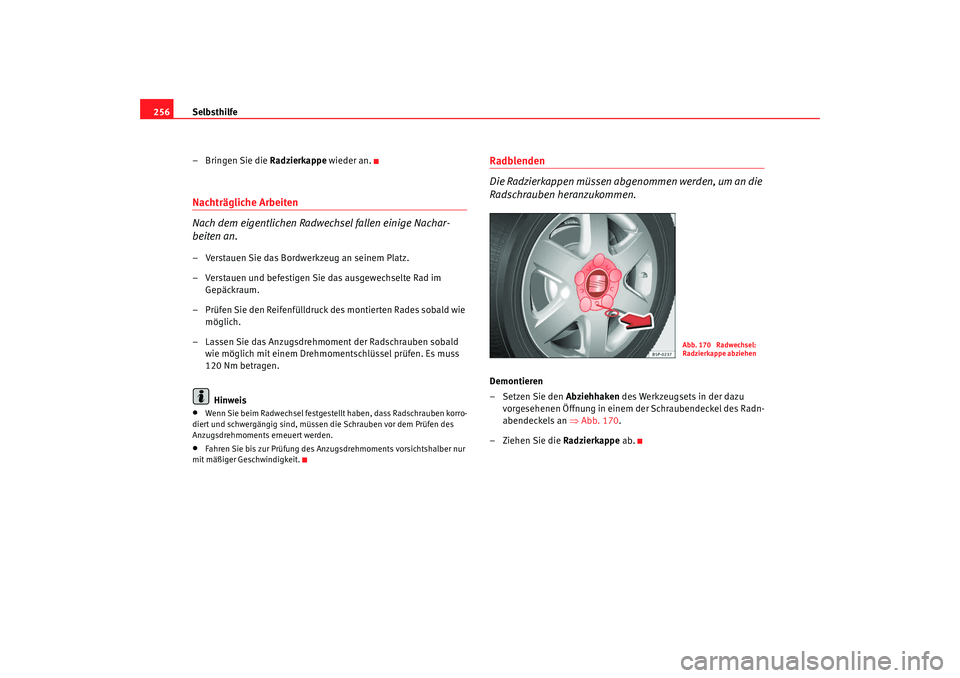

– Bringen Sie die Radzierkappe wieder an.Nachträgliche Arbeiten
Nach dem eigentlichen Radwechsel fallen einige Nachar-
beiten an.– Verstauen Sie das Bordwerkzeug an seinem Platz.
– Verstauen und befestigen Sie das ausgewechselte Rad im
Gepäckraum.
– Prüfen Sie den Reifenfülldruck des montierten Rades sobald wie möglich.
– Lassen Sie das Anzugsdrehmoment der Radschrauben sobald wie möglich mit einem Drehmomentschlüssel prüfen. Es muss
120 Nm betragen.
Hinweis•
Wenn Sie beim Radwechsel festgestellt haben, dass Radschrauben korro-
diert und schwergängig sind, müssen die Schrauben vor dem Prüfen des
Anzugsdrehmoments erneuert werden.
•
Fahren Sie bis zur Prüfung des Anzugsdrehmoments vorsichtshalber nur
mit mäßiger Geschwindigkeit.
Radblenden
Die Radzierkappen müssen abgenommen werden, um an die
Radschrauben heranzukommen.Demontieren
– Setzen Sie den Abziehhaken des Werkzeugsets in der dazu
vorgesehenen Öffnung in einem der Schraubendeckel des Radn-
abendeckels an ⇒ Abb. 170.
– Ziehen Sie die Radzierkappe ab.
Abb. 170 Radwechsel:
Radzierkappe abziehen
altea_freetrack_aleman.book Seite 256 Montag, 16. Februar 2009 9:48 09

Selbsthilfe257
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Radvollblenden*
Die Radvollblenden müssen entfernt werden, um Zugang zu
den Radschrauben zu erhalten.Demontieren
– Die Radvollblende mit dem Drahthaken abnehmen
– Den Haken in eine der Aufnahmen in der Radvollblende
einsetzen.
Einbauen
– Die Radvollblende mit Druck auf die Felge aufpressen. Üben Sie den Druck zuerst an der Stelle der Ventilaussparung aus.
Anschließend lassen Sie den gesamten Umfang der Radvollb-
lende in die Stahlfelge einrasten.
Radschrauben lockern und anziehen
Bevor das Fahrzeug angehoben wird, müssen die
Radschrauben gelockert werden.Lockern
– Schieben Sie den Radschlüssel bis zum Anschlag auf die
Radschraube.
– Greifen Sie das Ende des Radschlüssels und drehen Sie die Schraube etwa eine Umdrehung nach links ⇒ Abb. 171 .
Festziehen
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Radschraube.
– Fassen Sie am Schlüsselende an und drehen Sie die Schraube nach rechts, bis sie fest angezogen ist.
Abb. 171 Radwechsel:
Radschrauben lockern
altea_freetrack_aleman.book Seite 257 Montag, 16. Februar 2009 9:48 09

Selbsthilfe
258
– Zum Lösen und Festziehen von diebstahlhemmenden Radschrauben benötigen Sie den entsprechenden Adapter.
ACHTUNG!
Lockern Sie die Radschrauben nur ein wenig (etwa eine Umdrehung),
solange das Fahrzeug nicht mit dem Wagenheber angehoben ist – Unfall-
gefahr!
Hinweis
•
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.
•
Lässt sich eine Radschraube nicht lockern, können Sie vorsichtig mit dem
Fuß auf das Ende des Radschlüssels drücken. Halten Sie sich dabei am Fahr-
zeug fest und achten Sie auf einen sicheren Stand.
Wagen anheben
Um das Rad abbauen zu können, muss das Fahrzeug mit dem
Wagenheber angehoben werden.
Abb. 172 Aufnahme-
punkte für den Wagen-
heberAbb. 173 Wagenheber
anbringen
altea_freetrack_aleman.book Seite 258 Montag, 16. Februar 2009 9:48 09

Selbsthilfe259
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
– Suchen Sie den Aufnahmepunkt am Unterholm, der dem zu
wechselnden Rad am nächsten liegt ⇒Seite 258, Abb. 172 .
– Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg
des Unterholms steht.
– Richten Sie den Wagenheber so aus, dass seine Klaue den Steg des Unterholms umfasst und die bewegliche Grundplatte plan
auf dem Boden aufliegt ⇒Seite 258, Abb. 173 .
– Drehen Sie den Wagenheber weiter hoch, bis das Rad leicht vom Boden abhebt.Am Unterholm kennzeichnen jeweils vorn und hinten Eindrückungen die
Stellen, an denen der Wagenheber angesetzt werden darf ⇒Seite 258,
Abb. 172 . Es gibt für jedes Rad genau eine Stelle. An anderen Stellen darf der
Wagenheber nicht angesetzt werden.
Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass
das Fahrzeug vom Wagenheber abrutscht. Stellen Sie deshalb den Wagen-
heber auf einen festen Untergrund. Benutzen Sie ggf. eine großflächige,
stabile Unterlage. Bei glattem Untergrund, wie z.B. Fliesenboden, sollten Sie
eine nicht rutschende Unterlage (z.B. eine Gummimatte) verwenden.
ACHTUNG!
•
Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber
nicht abrutschen kann. Andernfalls besteht Unfallgefahr!
•
Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen
ansetzen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der
Wagenheber bei nicht ausreichendem Halt am Fahrzeug abrutschen –
Verletzungsgefahr!
Ansatzpunkte für Wagenheber bei Fahrzeugen mit Trittleiste*. Fahrzeuge mit Kunststoff-Trittleiste, mit Deckel*
– Nehmen Sie den Deckel ab, damit die Aufnahmepunkte für den Wagenheber des Fahrzeugs frei sind ⇒Abb. 174 .
– Dazu ziehen Sie den Deckel in Pfeilrichtung ab ⇒Abb. 174 .
– Der Deckel bleibt nach dem Abziehen an einem Bügel hängen, damit der nicht verloren geht.
Abb. 174 Kunststoff-
Trittleiste mit Deckel zur
Aufnahme des Wagenhe-
bers
AA
altea_freetrack_aleman.book Seite 259 Montag, 16. Februar 2009 9:48 09
