Blinker
Abblendlicht
Fernlicht
Standlicht

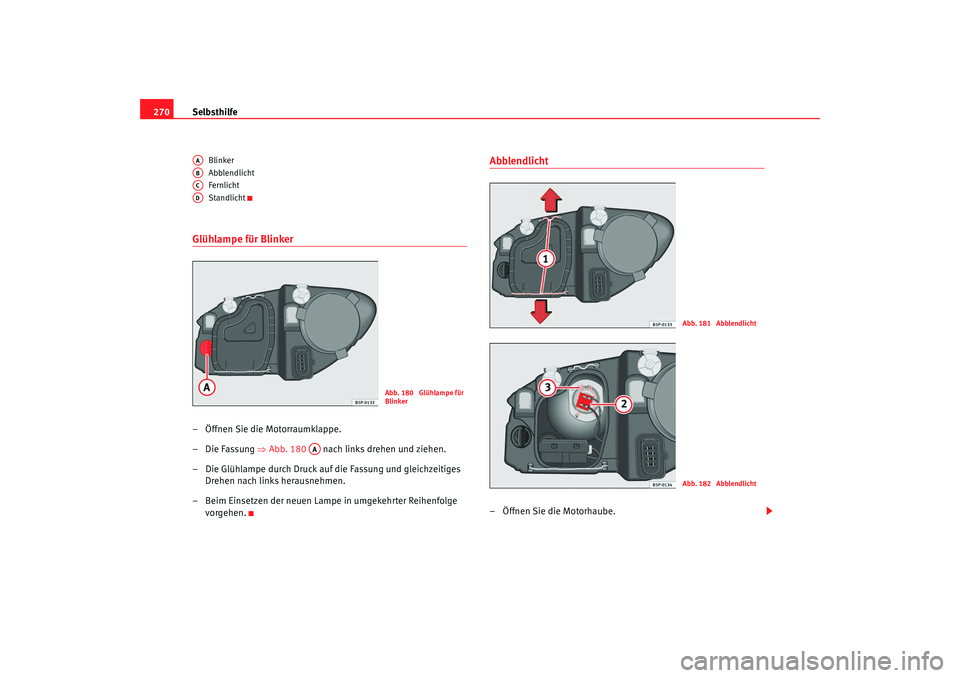

Glühlampe für Blinker – Öffnen Sie die Motorraumklappe.
– Die Fassung ⇒Abb. 180 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Abblendlicht – Öffnen Sie die Motorhaube.
AAABACAD
Abb. 180 Glühlampe für
Blinker
AA
Abb. 181 AbblendlichtAbb. 182 Abblendlicht
altea_freetrack_aleman.book Seite 270 Montag, 16. Februar 2009 9:48 09

Selbsthilfe271
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
–Die Streben ⇒ Seite 270, Abb. 181 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– Ziehen Sie den Stecker ⇒ Seite 270, Abb. 182 von der Lampe
ab.
– Die Haltefeder ⇒Seite 270, Abb. 182 durch Eindrücken und
Rechtsdrehung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.Fernlicht
–Öffnen Sie die Motorhaube.

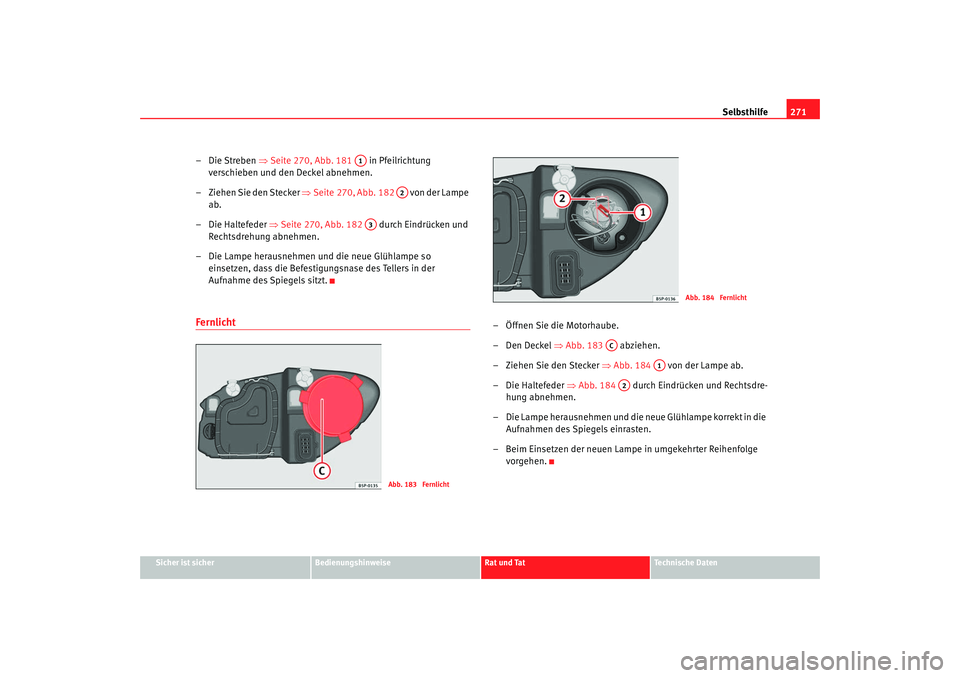

– Den Deckel ⇒Abb. 183 abziehen.
– Ziehen Sie den Stecker ⇒Abb. 184 von der Lampe ab.
– Die Haltefeder ⇒Abb. 184 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
A1
A2
A3
Abb. 183 Fernlicht
Abb. 184 Fernlicht
AC
A1
A2
altea_freetrack_aleman.book Seite 271 Montag, 16. Februar 2009 9:48 09

Selbsthilfe

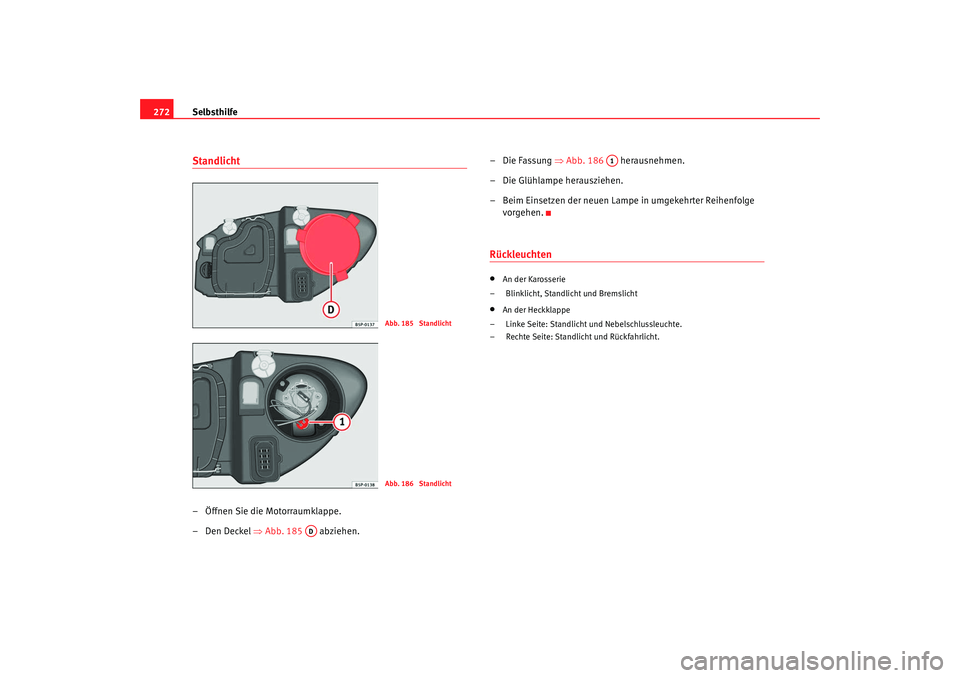

272Standlicht – Öffnen Sie die Motorraumklappe.
– Den Deckel ⇒Abb. 185 abziehen. – Die Fassung ⇒
Abb. 186 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Rückleuchten •
An der Karosserie
– Blinklicht, Standlicht und Bremslicht
•
An der Heckklappe
– Linke Seite: Standlicht und Nebelschlussleuchte.
– Rechte Seite: Standlicht und Rückfahrlicht.
Abb. 185 StandlichtAbb. 186 Standlicht
AD
A1
altea_freetrack_aleman.book Seite 272 Montag, 16. Februar 2009 9:48 09

Selbsthilfe273
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

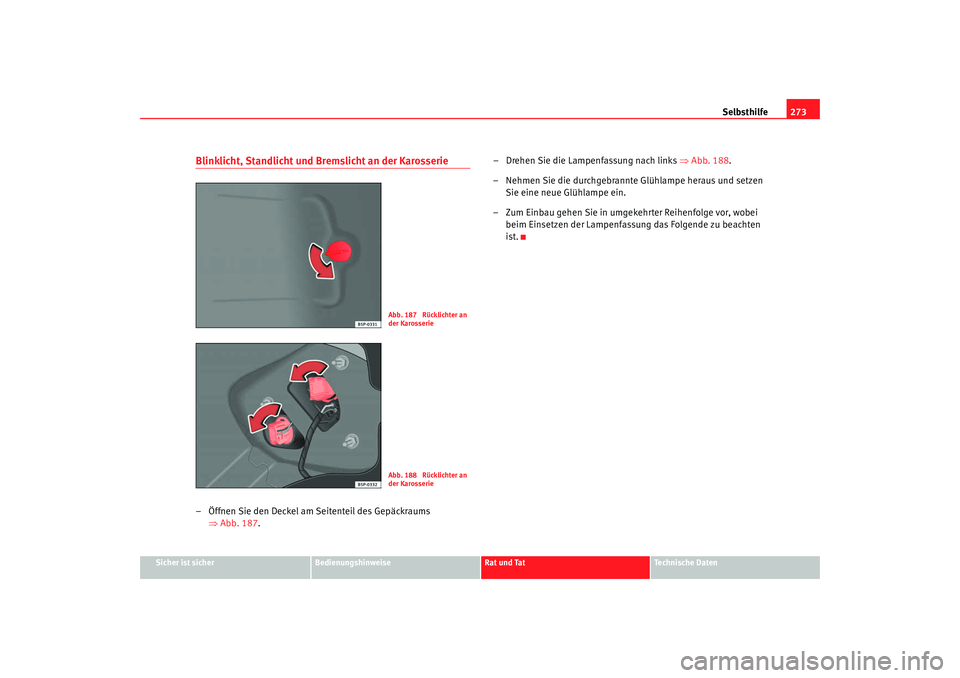

Blinklicht, Standlicht und Bremslicht an der Karosserie – Öffnen Sie den Deckel am Seitenteil des Gepäckraums
⇒Abb. 187. – Drehen Sie die Lampenfassung nach links
⇒Abb. 188 .
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen der Lampenfassung das Folgende zu beachten
ist.
Abb. 187 Rücklichter an
der KarosserieAbb. 188 Rücklichter an
der Karosserie
altea_freetrack_aleman.book Seite 273 Montag, 16. Februar 2009 9:48 09

Selbsthilfe

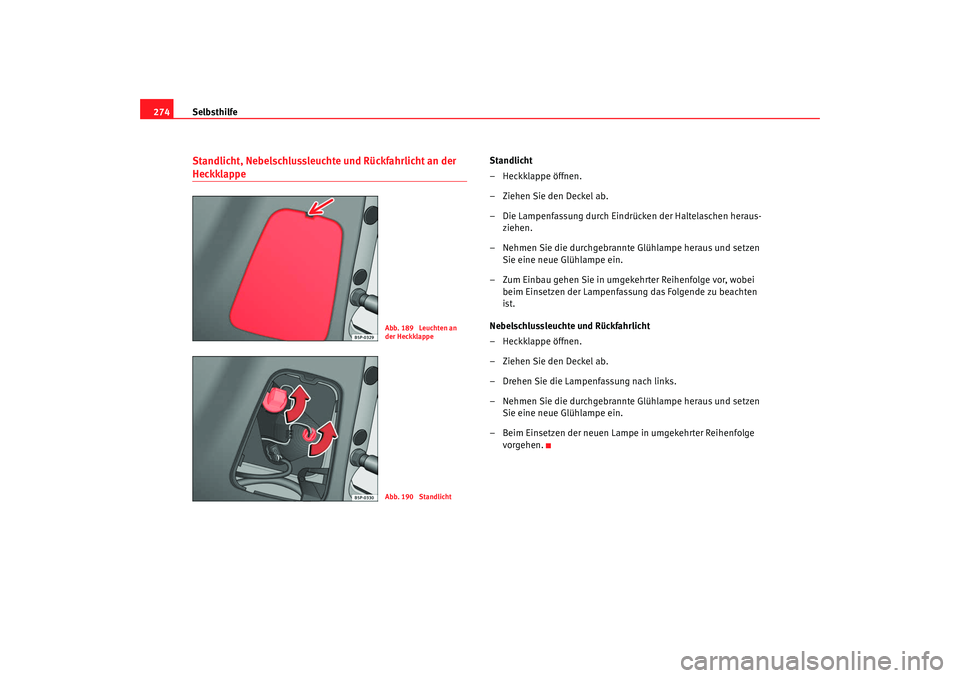

274Standlicht, Nebelschlussleuchte und Rückfahrlicht an der Heckklappe
Standlicht
– Heckklappe öffnen.
– Ziehen Sie den Deckel ab.
– Die Lampenfassung durch Eindrücken der Haltelaschen heraus-
ziehen.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen der Lampenfassung das Folgende zu beachten
ist.
Nebelschlussleuchte und Rückfahrlicht
– Heckklappe öffnen.
– Ziehen Sie den Deckel ab.
– Drehen Sie die Lampenfassung nach links.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Abb. 189 Leuchten an
der HeckklappeAbb. 190 Standlicht
altea_freetrack_aleman.book Seite 274 Montag, 16. Februar 2009 9:48 09

Selbsthilfe275
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

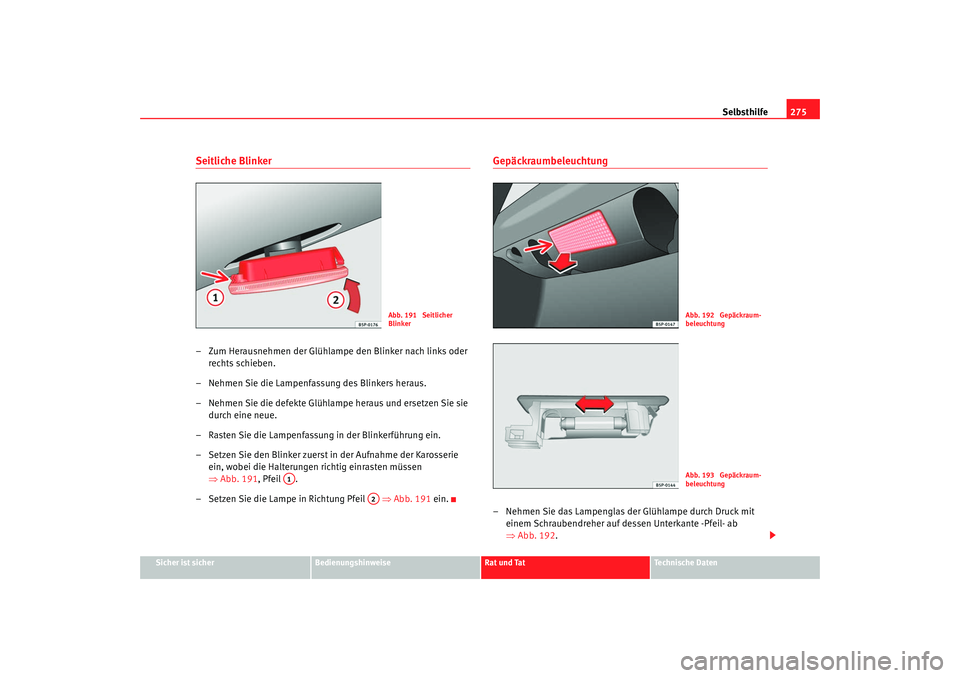

Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie die Lampenfassung des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie durch eine neue.
– Rasten Sie die Lampenfassung in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie ein, wobei die Halterungen richtig einrasten müssen
⇒Abb. 191, Pfeil .
– Setzen Sie die Lampe in Richtung Pfeil ⇒Abb. 191 ein.
Gepäckraumbeleuchtung – Nehmen Sie das Lampenglas der Glühlampe durch Druck mit
einem Schraubendreher auf dessen Unterkante -Pfeil- ab
⇒Abb. 192 .
Abb. 191 Seitlicher
Blinker
A1
A2
Abb. 192 Gepäckraum-
beleuchtungAbb. 193 Gepäckraum-
beleuchtung
altea_freetrack_aleman.book Seite 275 Montag, 16. Februar 2009 9:48 09

Selbsthilfe
276

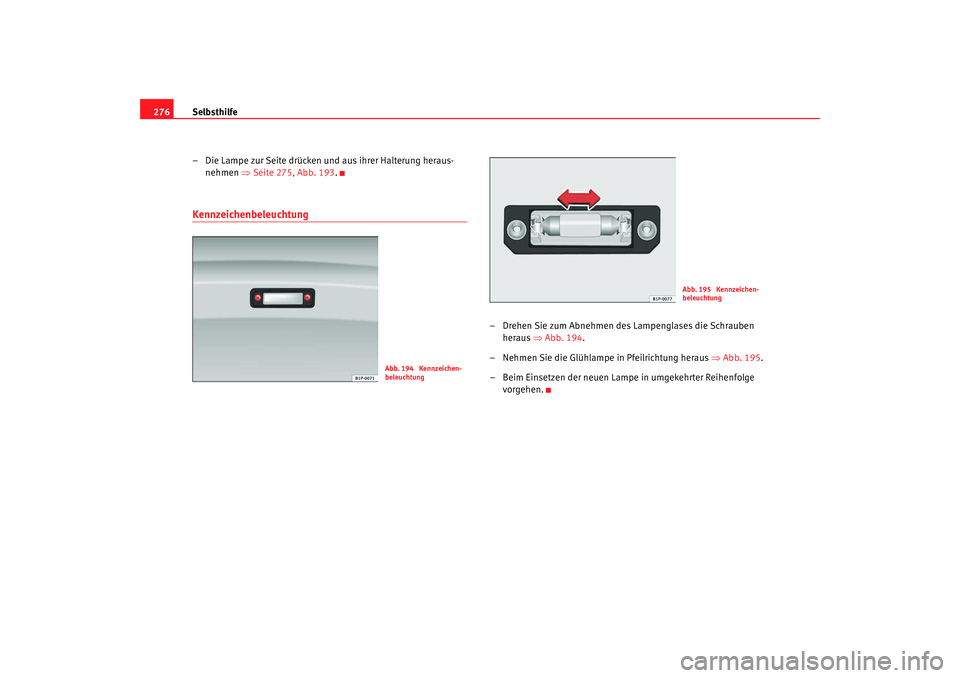

– Die Lampe zur Seite drücken und aus ihrer Halterung heraus-nehmen ⇒Seite 275, Abb. 193 .Kennzeichenbeleuchtung
– Drehen Sie zum Abnehmen des Lampenglases die Schrauben
heraus ⇒Abb. 194 .
– Nehmen Sie die Glühlampe in Pfeilrichtung heraus ⇒Abb. 195.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Abb. 194 Kennzeichen-
beleuchtung
Abb. 195 Kennzeichen-
beleuchtung
altea_freetrack_aleman.book Seite 276 Montag, 16. Februar 2009 9:48 09

Selbsthilfe277
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

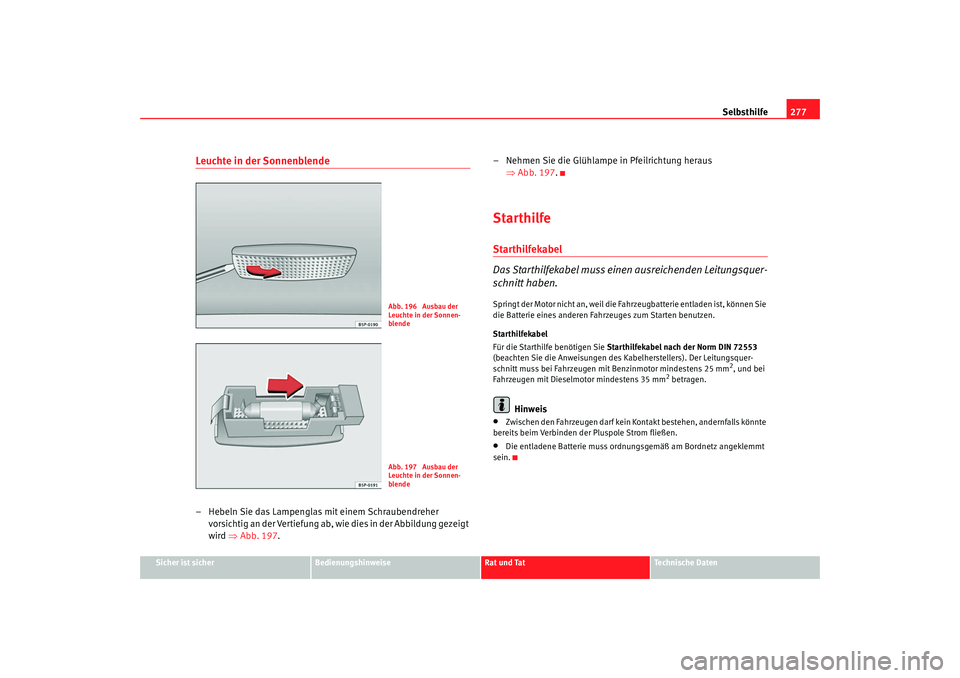

Leuchte in der Sonnenblende– Hebeln Sie das Lampenglas mit einem Schraubendreher
vorsichtig an der Vertiefung ab, wie dies in der Abbildung gezeigt
wird ⇒Abb. 197 . – Nehmen Sie die Glühlampe in Pfeilrichtung heraus
⇒Abb. 197 .
StarthilfeStarthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsquer-
schnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können Sie
die Batterie eines anderen Fahrzeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Kabelherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mit Benzinmotor mindestens 25 mm
2, und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm
2 betragen.
Hinweis
•
Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könnte
bereits beim Verbinden der Pluspole Strom fließen.
•
Die entladene Batterie muss ordnungsgemäß am Bordnetz angeklemmt
sein.
Abb. 196 Ausbau der
Leuchte in der Sonnen-
blendeAbb. 197 Ausbau der
Leuchte in der Sonnen-
blende
altea_freetrack_aleman.book Seite 277 Montag, 16. Februar 2009 9:48 09

Selbsthilfe

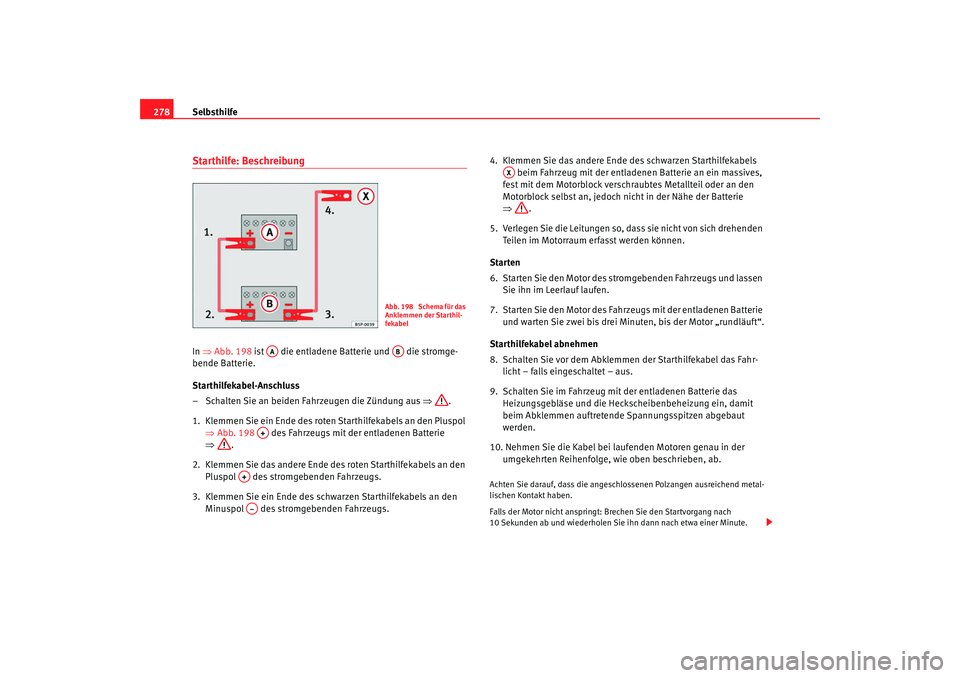

278Starthilfe: BeschreibungIn ⇒ Abb. 198 ist die entladene Batterie und die stromge-
bende Batterie.
Starthilfekabel-Anschluss
– Schalten Sie an beiden Fahrzeugen die Zündung aus ⇒.
1. Klemmen Sie ein Ende des roten Starthilfekabels an den Pluspol ⇒Abb. 198 des Fahrzeugs mit der entladenen Batterie
⇒ .
2. Klemmen Sie das andere Ende des roten Starthilfekabels an den Pluspol des stromgebenden Fahrzeugs.
3. Klemmen Sie ein Ende des schwarzen Starthilfekabels an den Minuspol des stromgebenden Fahrzeugs. 4. Klemmen Sie das andere Ende des schwarzen Starthilfekabels
beim Fahrzeug mit der entladenen Batterie an ein massives,
fest mit dem Motorblock verschraubtes Metallteil oder an den
Motorblock selbst an, jedoch nicht in der Nähe der Batterie
⇒ .
5. Verlegen Sie die Leitungen so, dass sie nicht von sich drehenden Teilen im Motorraum erfasst werden können.
Starten
6. Starten Sie den Motor des stromgebenden Fahrzeugs und lassen Sie ihn im Leerlauf laufen.
7. Starten Sie den Motor des Fahrzeugs mit der entladenen Batterie und warten Sie zwei bis drei Minuten, bis der Motor „rundläuft“.
Starthilfekabel abnehmen
8. Schalten Sie vor dem Abklemmen der Starthilfekabel das Fahr- licht – falls eingeschaltet – aus.
9. Schalten Sie im Fahrzeug mit der entladenen Batterie das Heizungsgebläse und die Heckscheibenbeheizung ein, damit
beim Abklemmen auftretende Spannungsspitzen abgebaut
werden.
10. Nehmen Sie die Kabel bei laufenden Motoren genau in der umgekehrten Reihenfolge, wie oben beschrieben, ab.
Achten Sie darauf, dass die angeschlossenen Polzangen ausreichend metal-
lischen Kontakt haben.
Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach
10 Sekunden ab und wiederholen Sie ihn dann nach etwa einer Minute.
Abb. 198 Schema für das
Anklemmen der Starthil-
fekabel
AA
AB
A+
A+A–
AX
altea_freetrack_aleman.book Seite 278 Montag, 16. Februar 2009 9:48 09

Selbsthilfe279
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

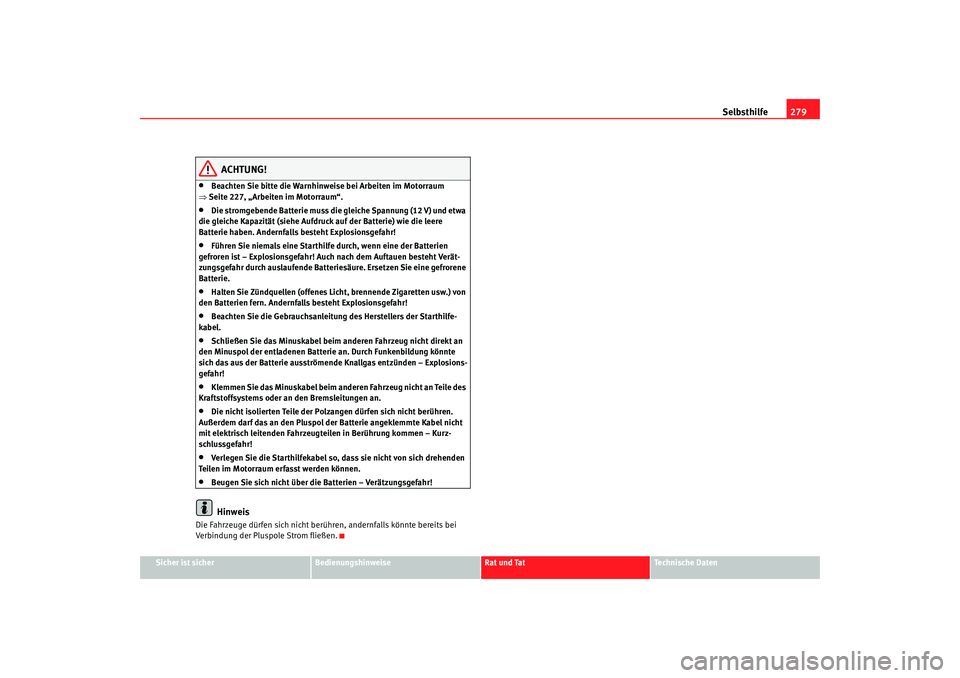

ACHTUNG!
•
Beachten Sie bitte die Warnhinweise bei Arbeiten im Motorraum
⇒ Seite 227, „Arbeiten im Motorraum“.
•
Die stromgebende Batterie muss die gleiche Spannung (12 V) und etwa
die gleiche Kapazität (siehe Aufdruck auf der Batterie) wie die leere
Batterie haben. Andernfalls besteht Explosionsgefahr!
•
Führen Sie niemals eine Starthilfe durch, wenn eine der Batterien
gefroren ist – Explosionsgefahr! Auch nach dem Auftauen besteht Verät-
zungsgefahr durch auslaufende Batteriesäure. Ersetzen Sie eine gefrorene
Batterie.
•
Halten Sie Zündquellen (offenes Licht, brennende Zigaretten usw.) von
den Batterien fern. Andernfalls besteht Explosionsgefahr!
•
Beachten Sie die Gebrauchsanleitung des Herstellers der Starthilfe-
kabel.
•
Schließen Sie das Minuskabel beim anderen Fahrzeug nicht direkt an
den Minuspol der entladenen Batterie an. Durch Funkenbildung könnte
sich das aus der Batterie ausströmende Knallgas entzünden – Explosions-
gefahr!
•
Klemmen Sie das Minuskabel beim anderen Fahrzeug nicht an Teile des
Kraftstoffsystems oder an den Bremsleitungen an.
•
Die nicht isolierten Teile der Polzangen dürfen sich nicht berühren.
Außerdem darf das an den Pluspol der Batterie angeklemmte Kabel nicht
mit elektrisch leitenden Fahrzeugteilen in Berührung kommen – Kurz-
schlussgefahr!
•
Verlegen Sie die Starthilfekabel so, dass sie nicht von sich drehenden
Teilen im Motorraum erfasst werden können.
•
Beugen Sie sich nicht über die Batterien – Verätzungsgefahr!Hinweis
Die Fahrzeuge dürfen sich nicht berühren, andernfalls könnte bereits bei
Verbindung der Pluspole Strom fließen.
