Seat Altea Freetrack 2009 Manual de instrucciones (in Spanish)

Datos técnicos289
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

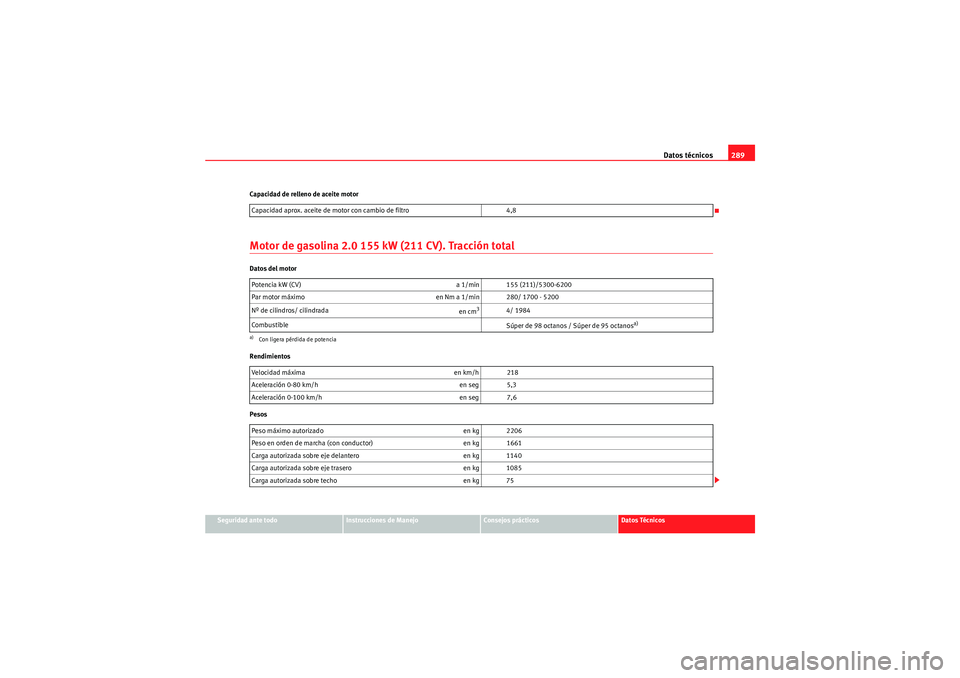

Capacidad de relleno de aceite motor
Motor de gasolina 2.0 155 kW (211 CV). Tracción totalDatos del motor
Rendimientos
Pesos
Capacidad aprox. aceite de motor con cambio de filtro
4,8
Potencia kW (CV) a 1/min 155 (211)/5300-6200
Par motor máximo en Nm a 1/min 280/ 1700 - 5200
Nº de cilindros/ cilindrada en cm
3
4/ 1984
Combustible Súper de 98 octanos / Súper de 95 octanos
a)
a)Con ligera pérdida de potenciaVelocidad máximaen km/h 218
Aceleración 0-80 km/h en seg 5,3
Aceleración 0-100 km/h en seg 7,6
Peso máximo autorizado en kg 2206
Peso en orden de marcha (con conductor) en kg 1661
Carga autorizada sobre eje delantero en kg 1140
Carga autorizada sobre eje trasero en kg 1085
Carga autorizada sobre techo en kg 75
Freetrack_ES.book Seite 289 Donnerstag, 30. Juli 2009 1:48 13

Datos técnicos

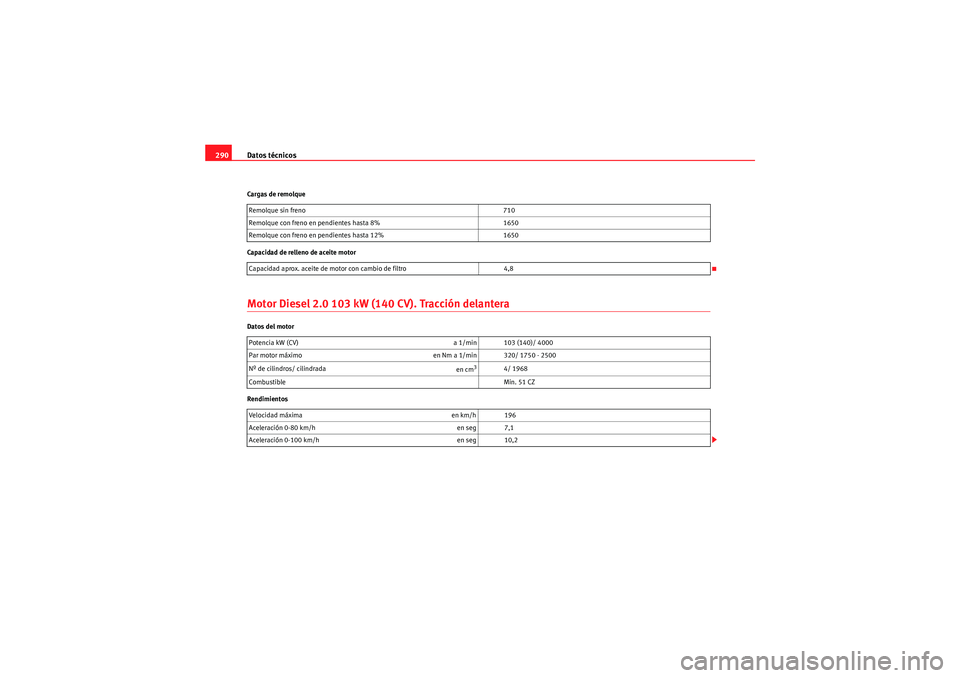

290Cargas de remolque
Capacidad de relleno de aceite motorMotor Diesel 2.0 103 kW (140 CV). Tracción delanteraDatos del motor
Rendimientos Remolque sin freno
710
Remolque con freno en pendientes hasta 8% 1650
Remolque con freno en pendientes hasta 12% 1650
Capacidad aprox. aceite de motor con cambio de filtro 4,8
Potencia kW (CV) a 1/min 103 (140)/ 4000
Par motor máximo en Nm a 1/min 320/ 1750 - 2500
Nº de cilindros/ cilindrada en cm
3
4/ 1968
Combustible Min. 51 CZ
Velocidad máxima en km/h 196
Aceleración 0-80 km/h en seg 7,1
Aceleración 0-100 km/h en seg 10,2
Freetrack_ES.book Seite 290 Donnerstag, 30. Juli 2009 1:48 13

Datos técnicos291
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

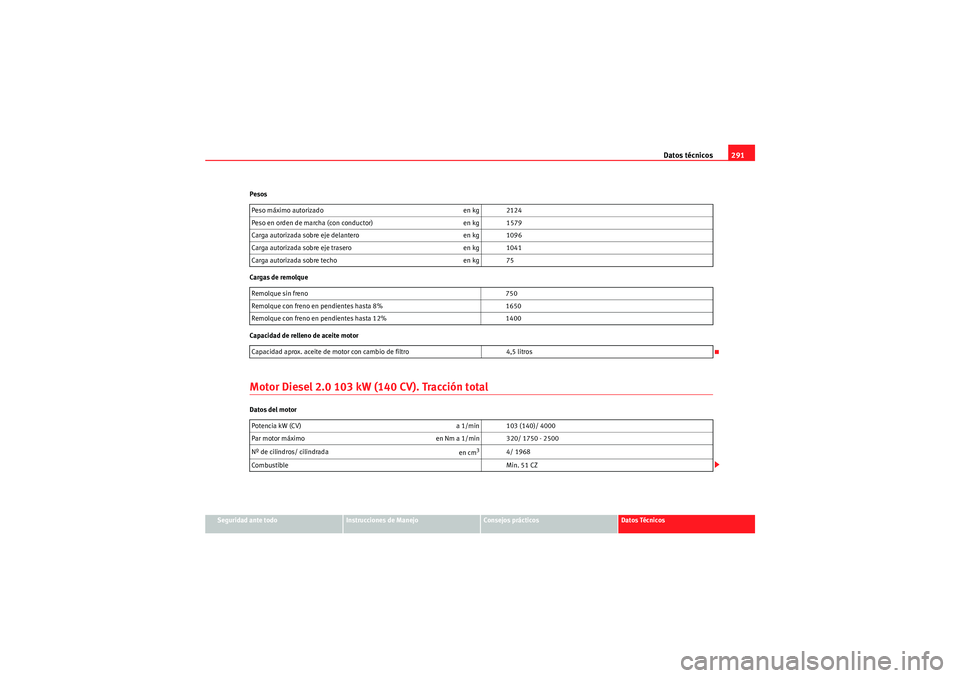

Pesos
Cargas de remolque
Capacidad de relleno de aceite motor
Motor Diesel 2.0 103 kW (140 CV). Tracción totalDatos del motor
Peso máximo autorizado
en kg 2124
Peso en orden de marcha (con conductor) en kg 1579
Carga autorizada sobre eje delantero en kg 1096
Carga autorizada sobre eje trasero en kg 1041
Carga autorizada sobre techo en kg 75
Remolque sin freno 750
Remolque con freno en pendientes hasta 8% 1650
Remolque con freno en pendientes hasta 12% 1400
Capacidad aprox. aceite de motor con cambio de filtro 4,5 litros
Potencia kW (CV) a 1/min 103 (140)/ 4000
Par motor máximo en Nm a 1/min 320/ 1750 - 2500
Nº de cilindros/ cilindrada en cm
3
4/ 1968
Combustible Min. 51 CZ
Freetrack_ES.book Seite 291 Donnerstag, 30. Juli 2009 1:48 13

Datos técnicos
292Rendimientos
Pesos
Cargas de remolque
Capacidad de relleno de aceite motor Velocidad máxima
en km/h 193
Aceleración 0-80 km/h en seg 6,6
Aceleración 0-100 km/h en seg 10,1
Peso máximo autorizado en kg 2188
Peso en orden de marcha (con conductor) en kg 1643
Carga autorizada sobre eje delantero en kg 1115
Carga autorizada sobre eje trasero en kg 1086
Carga autorizada sobre techo en kg 75
Remolque sin freno 750
Remolque con freno en pendientes hasta 8% 1650
Remolque con freno en pendientes hasta 12% 1650
Capacidad aprox. aceite de motor con cambio de filtro 4,3
Freetrack_ES.book Seite 292 Donnerstag, 30. Juli 2009 1:48 13

Datos técnicos293
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

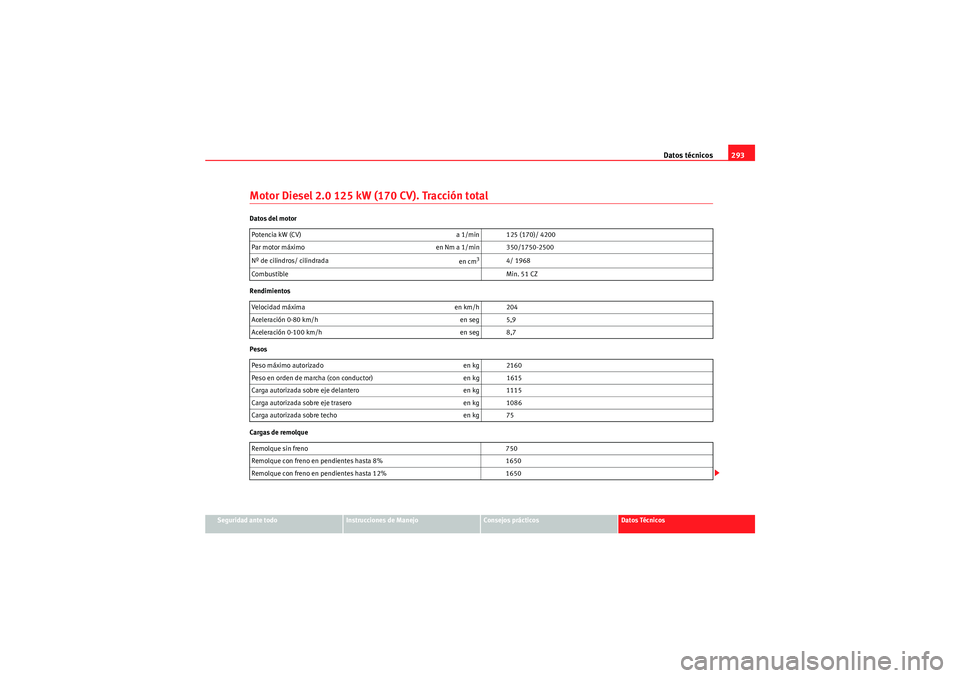

Motor Diesel 2.0 125 kW (170 CV). Tracción totalDatos del motor
Rendimientos
Pesos
Cargas de remolquePotencia kW (CV)
a 1/min 125 (170)/ 4200
Par motor máximo en Nm a 1/min 350/1750-2500
Nº de cilindros/ cilindrada en cm
3
4/ 1968
Combustible Min. 51 CZ
Velocidad máxima en km/h 204
Aceleración 0-80 km/h en seg 5,9
Aceleración 0-100 km/h en seg 8,7
Peso máximo autorizado en kg 2160
Peso en orden de marcha (con conductor) en kg 1615
Carga autorizada sobre eje delantero en kg 1115
Carga autorizada sobre eje trasero en kg 1086
Carga autorizada sobre techo en kg 75
Remolque sin freno 750
Remolque con freno en pendientes hasta 8% 1650
Remolque con freno en pendientes hasta 12% 1650
Freetrack_ES.book Seite 293 Donnerstag, 30. Juli 2009 1:48 13

Datos técnicos

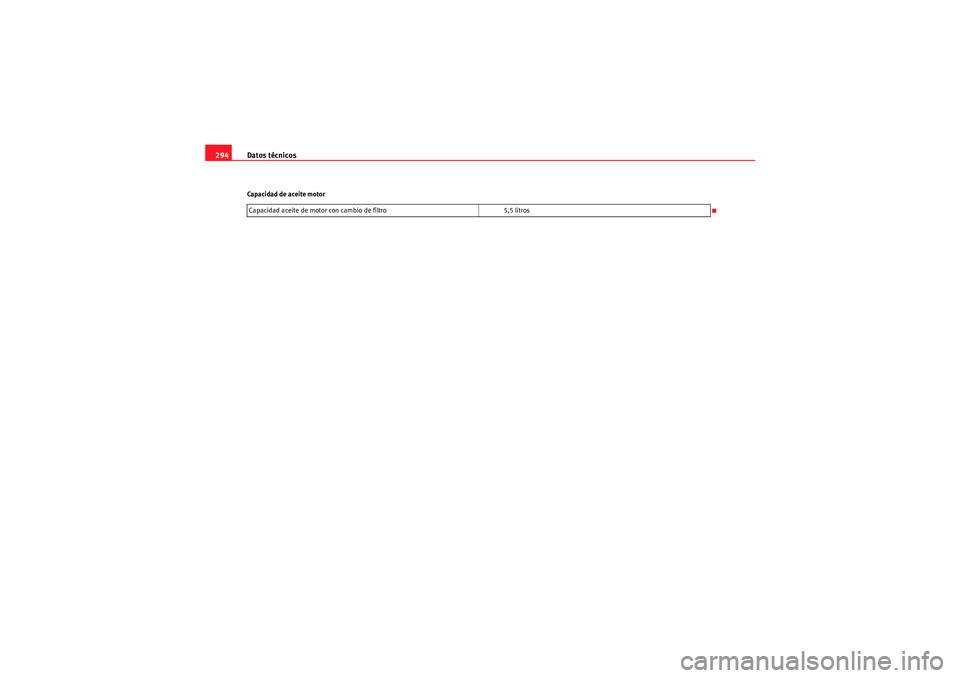

294Capacidad de aceite motor
Capacidad aceite de motor con cambio de filtro 5,5 litros
Freetrack_ES.book Seite 294 Donnerstag, 30. Juli 2009 1:48 13

Datos técnicos295
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

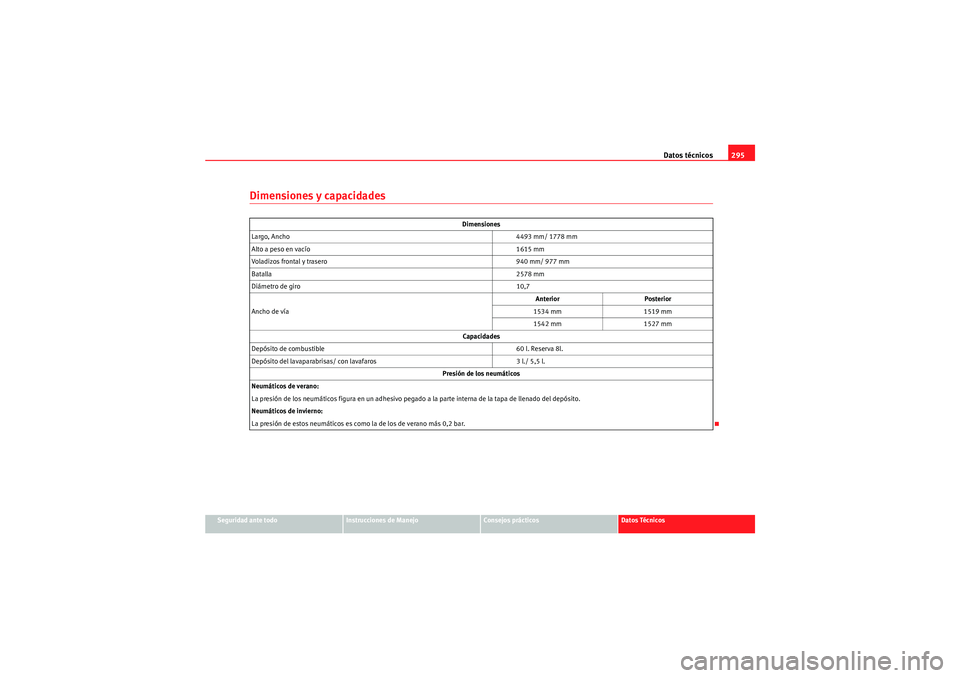

Dimensiones y capacidades
Dimensiones
Largo, Ancho 4493 mm/ 1778 mm
Alto a peso en vacío 1615 mm
Voladizos frontal y trasero 940 mm/ 977 mm
Batalla 2578 mm
Diámetro de giro 10,7
Ancho de vía Anterior
Posterior
1534 mm 1519 mm
1542 mm 1527 mm
Capacidades
Depósito de combustible 60 l. Reserva 8l.
Depósito del lavaparabrisas/ con lavafaros 3 l./ 5,5 l.
Presión de los neumáticos
Neumáticos de verano:
La presión de los neumáticos figura en un adhesivo pegado a la parte interna de la tapa de llenado del depósito.
Neumáticos de invierno:
La presión de estos neumáticos es como la de los de verano más 0,2 bar.
Freetrack_ES.book Seite 295 Donnerstag, 30. Juli 2009 1:48 13

Freetrack_ES.book Seite 296 Donnerstag, 30. Juli 2009 1:48 13

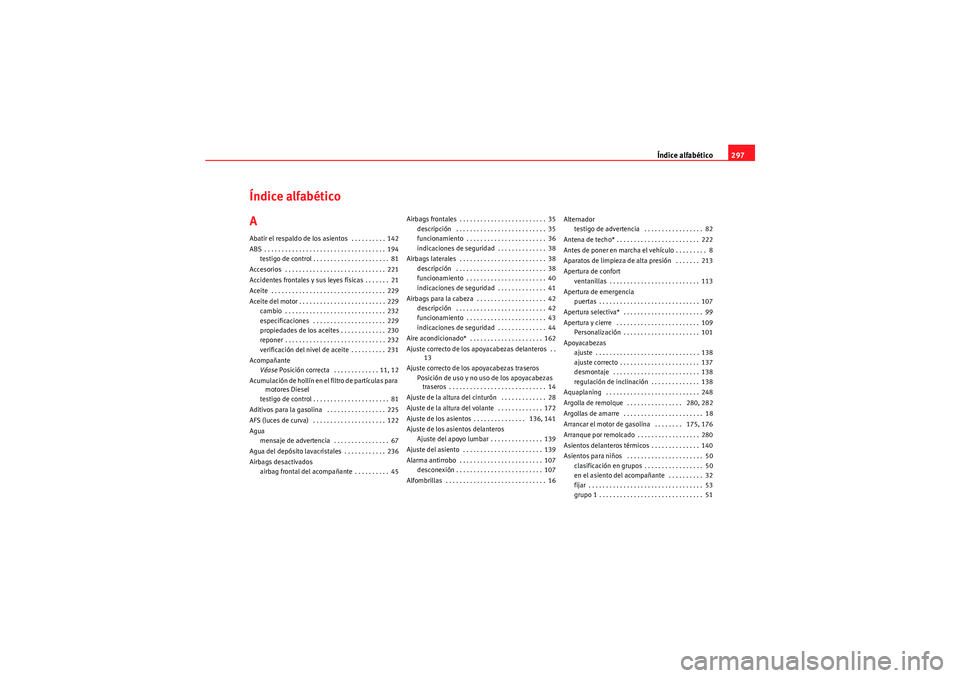

Índice alfabético297
Índice alfabético
AAbatir el respaldo de los asientos . . . . . . . . . . 142
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
testigo de control . . . . . . . . . . . . . . . . . . . . . . 81
Accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221
Accidentes frontales y sus leyes físicas . . . . . . . 21
Aceite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229
Aceite del motor . . . . . . . . . . . . . . . . . . . . . . . . . 229 cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232
especificaciones . . . . . . . . . . . . . . . . . . . . . 229
propiedades de los aceites . . . . . . . . . . . . . 230
reponer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232
verificación del nivel de aceite . . . . . . . . . . 231
Acompañante Véase Posición correcta . . . . . . . . . . . . . 11, 12
Acumulación de hollín en el filtro de partículas para motores Diesel
testigo de control . . . . . . . . . . . . . . . . . . . . . . 81
Aditivos para la gasolina . . . . . . . . . . . . . . . . . 225
AFS (luces de curva) . . . . . . . . . . . . . . . . . . . . . 122
Agua mensaje de advertencia . . . . . . . . . . . . . . . . 67
Agua del depósito lavacristales . . . . . . . . . . . . 236
Airbags desactivados airbag frontal del acompañante . . . . . . . . . . 45 Airbags frontales . . . . . . . . . . . . . . . . . . . . . . . . . 35
descripción . . . . . . . . . . . . . . . . . . . . . . . . . . 35
funcionamiento . . . . . . . . . . . . . . . . . . . . . . . 36
indicaciones de seguridad . . . . . . . . . . . . . . 38
Airbags laterales . . . . . . . . . . . . . . . . . . . . . . . . . 38 descripción . . . . . . . . . . . . . . . . . . . . . . . . . . 38
funcionamiento . . . . . . . . . . . . . . . . . . . . . . . 40
indicaciones de seguridad . . . . . . . . . . . . . . 41
Airbags para la cabeza . . . . . . . . . . . . . . . . . . . . 42 descripción . . . . . . . . . . . . . . . . . . . . . . . . . . 42
funcionamiento . . . . . . . . . . . . . . . . . . . . . . . 43
indicaciones de seguridad . . . . . . . . . . . . . . 44
Aire acondicionado* . . . . . . . . . . . . . . . . . . . . . 162
Ajuste correcto de los apoyacabezas delanteros . . 13
Ajuste correcto de los apoyacabezas traseros Posición de uso y no uso de los apoyacabezas traseros . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Ajuste de la altura del cinturón . . . . . . . . . . . . . 28
Ajuste de la altura del volante . . . . . . . . . . . . . 172
Ajuste de los asientos . . . . . . . . . . . . . . . 136, 141
Ajuste de los asientos delanteros Ajuste del apoyo lumbar . . . . . . . . . . . . . . . 139
Ajuste del asiento . . . . . . . . . . . . . . . . . . . . . . . 139
Alarma antirrobo . . . . . . . . . . . . . . . . . . . . . . . . 107 desconexión . . . . . . . . . . . . . . . . . . . . . . . . . 107
Alfombrillas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Alternador
testigo de advertencia . . . . . . . . . . . . . . . . . 82
Antena de techo* . . . . . . . . . . . . . . . . . . . . . . . . 222
Antes de poner en marcha el vehículo . . . . . . . . . 8
Aparatos de limpieza de alta presión . . . . . . . 213
Apertura de confort ventanillas . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Apertura de emergencia puertas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Apertura selectiva* . . . . . . . . . . . . . . . . . . . . . . . 99
Apertura y cierre . . . . . . . . . . . . . . . . . . . . . . . . 109 Personalización . . . . . . . . . . . . . . . . . . . . . . 101
Apoyacabezas ajuste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
ajuste correcto . . . . . . . . . . . . . . . . . . . . . . . 137
desmontaje . . . . . . . . . . . . . . . . . . . . . . . . . 138
regulación de inclinación . . . . . . . . . . . . . . 138
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . 248
Argolla de remolque . . . . . . . . . . . . . . . . 280, 282
Argollas de amarre . . . . . . . . . . . . . . . . . . . . . . . 18
Arrancar el motor de gasolina . . . . . . . . 175, 176
Arranque por remolcado . . . . . . . . . . . . . . . . . . 280
Asientos delanteros térmicos . . . . . . . . . . . . . . 140
Asientos para niños . . . . . . . . . . . . . . . . . . . . . . 50 clasificación en grupos . . . . . . . . . . . . . . . . . 50
en el asiento del acompañante . . . . . . . . . . 32
fijar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
grupo 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Freetrack_ES.book Seite 297 Donnerstag, 30. Juli 2009 1:48 13

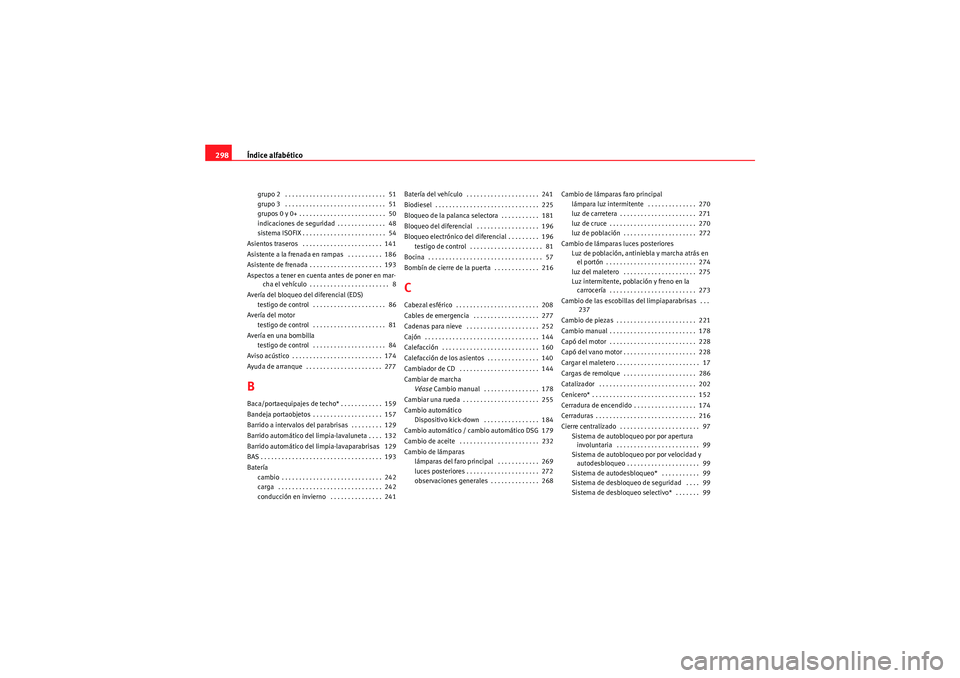

Índice alfabético
298grupo 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
grupo 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
grupos 0 y 0+ . . . . . . . . . . . . . . . . . . . . . . . . . 50
indicaciones de seguridad . . . . . . . . . . . . . . 48
sistema ISOFIX . . . . . . . . . . . . . . . . . . . . . . . . 54
Asientos traseros . . . . . . . . . . . . . . . . . . . . . . . 141
Asistente a la frenada en rampas . . . . . . . . . . 186
Asistente de frenada . . . . . . . . . . . . . . . . . . . . . 193
Aspectos a tener en cuenta antes de poner en mar- cha el vehículo . . . . . . . . . . . . . . . . . . . . . . . 8
Avería del bloqueo del diferencial (EDS) testigo de control . . . . . . . . . . . . . . . . . . . . . 86
Avería del motor testigo de control . . . . . . . . . . . . . . . . . . . . . 81
Avería en una bombilla testigo de control . . . . . . . . . . . . . . . . . . . . . 84
Aviso acústico . . . . . . . . . . . . . . . . . . . . . . . . . . 174
Ayuda de arranque . . . . . . . . . . . . . . . . . . . . . . 277BBaca/portaequipajes de techo* . . . . . . . . . . . . 159
Bandeja portaobjetos . . . . . . . . . . . . . . . . . . . . 157
Barrido a intervalos del parabrisas . . . . . . . . . 129
Barrido automático del limpia-lavaluneta . . . . 132
Barrido automático del limpia-lavaparabrisas 129
BAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Batería cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242
carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242
conducción en invierno . . . . . . . . . . . . . . . 241 Batería del vehículo . . . . . . . . . . . . . . . . . . . . . 241
Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225
Bloqueo de la palanca selectora . . . . . . . . . . . 181
Bloqueo del diferencial . . . . . . . . . . . . . . . . . . 196
Bloqueo electrónico del diferencial . . . . . . . . . 196
testigo de control . . . . . . . . . . . . . . . . . . . . . 81
Bocina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Bombín de cierre de la puerta . . . . . . . . . . . . . 216
CCabezal esférico . . . . . . . . . . . . . . . . . . . . . . . . 208
Cables de emergencia . . . . . . . . . . . . . . . . . . . 277
Cadenas para nieve . . . . . . . . . . . . . . . . . . . . . 252
Cajón . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
Calefacción . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Calefacción de los asientos . . . . . . . . . . . . . . . 140
Cambiador de CD . . . . . . . . . . . . . . . . . . . . . . . 144
Cambiar de marcha Véase Cambio manual . . . . . . . . . . . . . . . . 178
Cambiar una rueda . . . . . . . . . . . . . . . . . . . . . . 255
Cambio automático Dispositivo kick-down . . . . . . . . . . . . . . . . 184
Cambio automático / cambio automático DSG 179
Cambio de aceite . . . . . . . . . . . . . . . . . . . . . . . 232
Cambio de lámparas lámparas del faro principal . . . . . . . . . . . . 269
luces posteriores . . . . . . . . . . . . . . . . . . . . . 272
observaciones generales . . . . . . . . . . . . . . 268 Cambio de lámparas faro principal
lámpara luz intermitente . . . . . . . . . . . . . . 270
luz de carretera . . . . . . . . . . . . . . . . . . . . . . 271
luz de cruce . . . . . . . . . . . . . . . . . . . . . . . . . 270
luz de población . . . . . . . . . . . . . . . . . . . . . 272
Cambio de lámparas luces posteriores
Luz de población, antiniebla y marcha atrás en el portón . . . . . . . . . . . . . . . . . . . . . . . . . . 274
luz del maletero . . . . . . . . . . . . . . . . . . . . . 275
Luz intermitente, población y freno en la carrocería . . . . . . . . . . . . . . . . . . . . . . . . . 273
Cambio de las escobillas del limpiaparabrisas . . . 237
Cambio de piezas . . . . . . . . . . . . . . . . . . . . . . . 221
Cambio manual . . . . . . . . . . . . . . . . . . . . . . . . . 178
Capó del motor . . . . . . . . . . . . . . . . . . . . . . . . . 228
Capó del vano motor . . . . . . . . . . . . . . . . . . . . . 228
Cargar el maletero . . . . . . . . . . . . . . . . . . . . . . . . 17
Cargas de remolque . . . . . . . . . . . . . . . . . . . . . 286
Catalizador . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Cenicero* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
Cerradura de encendido . . . . . . . . . . . . . . . . . . 174
Cerraduras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Cierre centralizado . . . . . . . . . . . . . . . . . . . . . . . 97 Sistema de autobloqueo por por apertura involuntaria . . . . . . . . . . . . . . . . . . . . . . . . 99
Sistema de autobloqueo por por velocidad y autodesbloqueo . . . . . . . . . . . . . . . . . . . . . 99
Sistema de autodesbloqueo* . . . . . . . . . . . 99
Sistema de desbloqueo de seguridad . . . . 99
Sistema de desbloqueo selectivo* . . . . . . . 99
Freetrack_ES.book Seite 298 Donnerstag, 30. Juli 2009 1:48 13
