Seat Altea Freetrack 2010 Betriebsanleitung (in German)

Intelligente Technik199
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

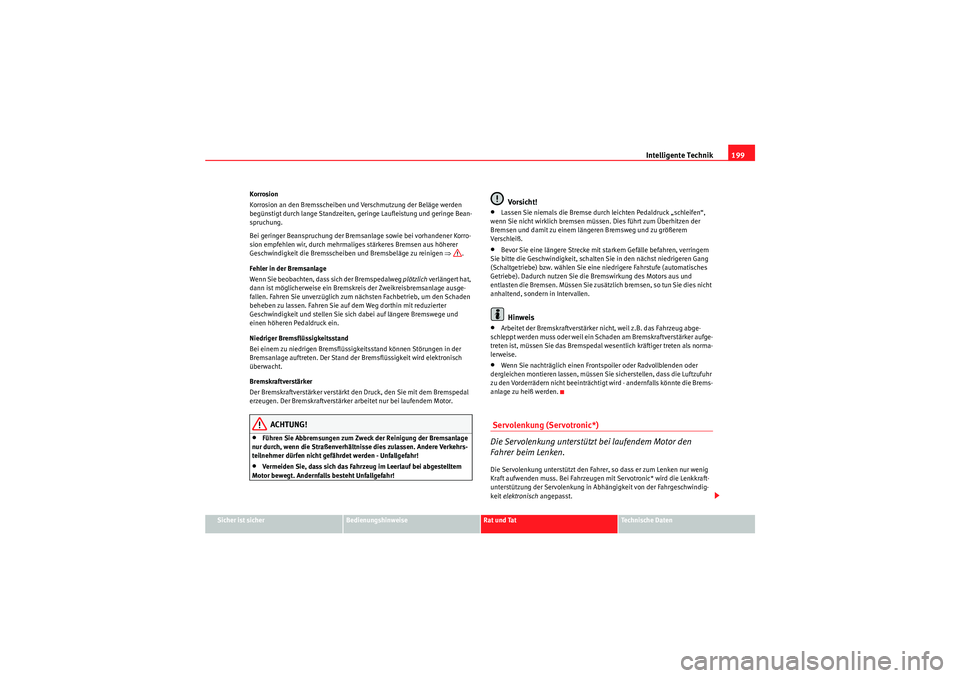

Korrosion
Korrosion an den Bremsscheiben und Verschmutzung der Beläge werden
begünstigt durch lange Standzeiten, geringe Laufleistung und geringe Bean-
spruchung.
Bei geringer Beanspruchung der Bremsanlage sowie bei vorhandener Korro-
sion empfehlen wir, durch mehrmaliges stärkeres Bremsen aus höherer
Geschwindigkeit die Bremsscheiben und Bremsbeläge zu reinigen
⇒.
Fehler in der Bremsanlage
Wenn Sie beobachten, dass sich der Bremspedalweg plötzlich verlängert hat,
dann ist möglicherweise ein Bremskreis der Zweikreisbremsanlage ausge-
fallen. Fahren Sie unverzüglich zum nächsten Fachbetrieb, um den Schaden
beheben zu lassen. Fahren Sie auf dem Weg dorthin mit reduzierter
Geschwindigkeit und stellen Sie sich dabei auf längere Bremswege und
einen höheren Pedaldruck ein.
Niedriger Bremsflüssigkeitsstand
Bei einem zu niedrigen Bremsflüssigkeitsstand können Störungen in der
Bremsanlage auftreten. Der Stand der Bremsflüssigkeit wird elektronisch
überwacht.
Bremskraftverstärker
Der Bremskraftverstärker verstärkt den Druck, den Sie mit dem Bremspedal
erzeugen. Der Bremskraftverstärker arbeitet nur bei laufendem Motor.
ACHTUNG!
•Führen Sie Abbremsungen zum Zweck der Reinigung der Bremsanlage
nur durch, wenn die Straßenverhältniss e dies zulassen. Andere Verkehrs-
teilnehmer dürfen nicht gefährdet werden - Unfallgefahr!•Vermeiden Sie, dass sich das Fahrzeug im Leerlauf bei abgestelltem
Motor bewegt. Andernfalls besteht Unfallgefahr!
Vo rsi ch t!
•Lassen Sie niemals die Bremse durch leichten Pedaldruck „schleifen“,
wenn Sie nicht wirklich bremsen müssen. Dies führt zum Überhitzen der
Bremsen und damit zu einem längeren Bremsweg und zu größerem
Verschleiß.•Bevor Sie eine längere Strecke mit starkem Gefälle befahren, verringern
Sie bitte die Geschwindigkeit, schalten Sie in den nächst niedrigeren Gang
(Schaltgetriebe) bzw. wählen Sie eine niedrigere Fahrstufe (automatisches
Getriebe). Dadurch nutzen Sie die Bremswirkung des Motors aus und
entlasten die Bremsen. Müssen Sie zusätzlich bremsen, so tun Sie dies nicht
anhaltend, sondern in Intervallen.Hinweis
•Arbeitet der Bremskraftverstärker nicht, weil z.B. das Fahrzeug abge-
schleppt werden muss oder weil ein Schaden am Bremskraftverstärker aufge-
treten ist, müssen Sie das Bremspedal wesentlich kräftiger treten als norma-
lerweise.•Wenn Sie nachträglich einen Frontspoiler oder Radvollblenden oder
dergleichen montieren lassen, müssen Sie sicherstellen, dass die Luftzufuhr
zu den Vorderrädern nicht beeinträchtigt wird - andernfalls könnte die Brems-
anlage zu heiß werden. Servolenkung (Servotronic*)
Die Servolenkung unterstützt bei laufendem Motor den
Fahrer beim Lenken.Die Servolenkung unterstützt den Fahrer, so dass er zum Lenken nur wenig
Kraft aufwenden muss. Bei Fahrzeugen mit Servotronic* wird die Lenkkraft-
unterstützung der Servolenkung in Abhängigkeit von der Fahrgeschwindig-
keit elektronisch angepasst.
Freetrack_DE.book Seite 199 Donnerstag, 10. September 2009 9:28 09

Intelligente Technik

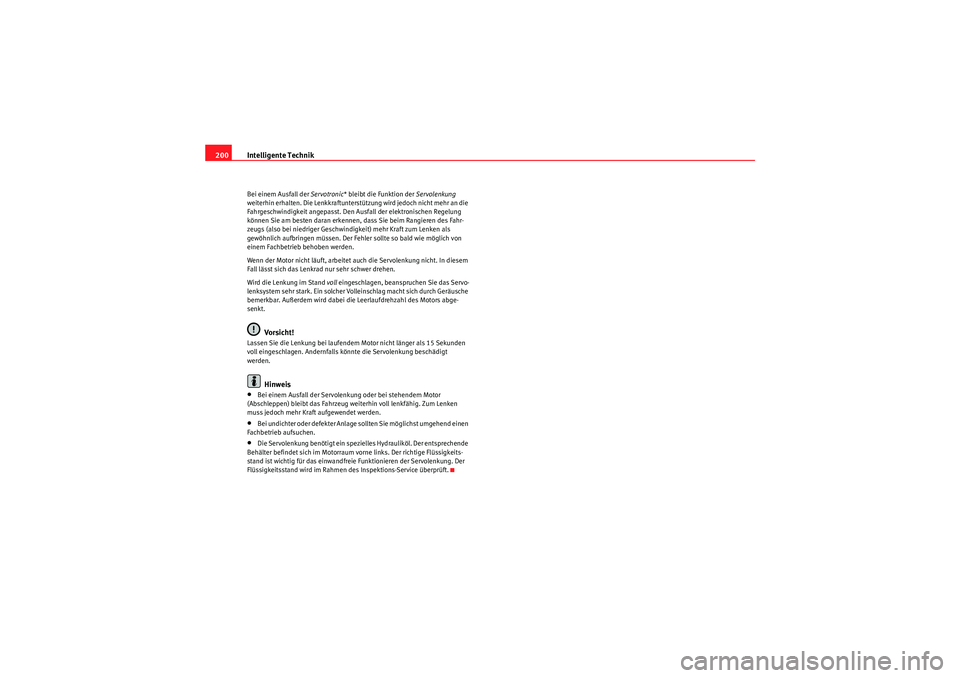

200Bei einem Ausfall der Servotronic* bleibt die Funktion der Servolenkung
weiterhin erhalten. Die Lenkkraftunterstützung wird jedoch nicht mehr an die
Fahrgeschwindigkeit angepasst. Den Ausfall der elektronischen Regelung
können Sie am besten daran erkennen, dass Sie beim Rangieren des Fahr-
zeugs (also bei niedriger Geschwindigkeit) mehr Kraft zum Lenken als
gewöhnlich aufbringen müssen. Der Fehler sollte so bald wie möglich von
einem Fachbetrieb behoben werden.
Wenn der Motor nicht läuft, arbeitet auch die Servolenkung nicht. In diesem
Fall lässt sich das Lenkrad nur sehr schwer drehen.
Wird die Lenkung im Stand voll eingeschlagen, beanspruchen Sie das Servo-
lenksystem sehr stark. Ein solcher Volleinschlag macht sich durch Geräusche
bemerkbar. Außerdem wird dabei die Leerlaufdrehzahl des Motors abge-
senkt.
Vo rsi ch t!
Lassen Sie die Lenkung bei laufendem Motor nicht länger als 15 Sekunden
voll eingeschlagen. Andernfalls könnte die Servolenkung beschädigt
werden.
Hinweis
•Bei einem Ausfall der Servolenkung oder bei stehendem Motor
(Abschleppen) bleibt das Fahrzeug weiterhin voll lenkfähig. Zum Lenken
muss jedoch mehr Kraft aufgewendet werden.•Bei undichter oder defekter Anlage sollten Sie möglichst umgehend einen
Fachbetrieb aufsuchen.•Die Servolenkung benötigt ein spezielles Hydrauliköl. Der entsprechende
Behälter befindet sich im Motorraum vorne links. Der richtige Flüssigkeits-
stand ist wichtig für das einwandfreie Funktionieren der Servolenkung. Der
Flüssigkeitsstand wird im Rahmen des Inspektions-Service überprüft.
Freetrack_DE.book Seite 200 Donnerstag, 10. September 2009 9:28 09

Fahren und Umwelt201
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

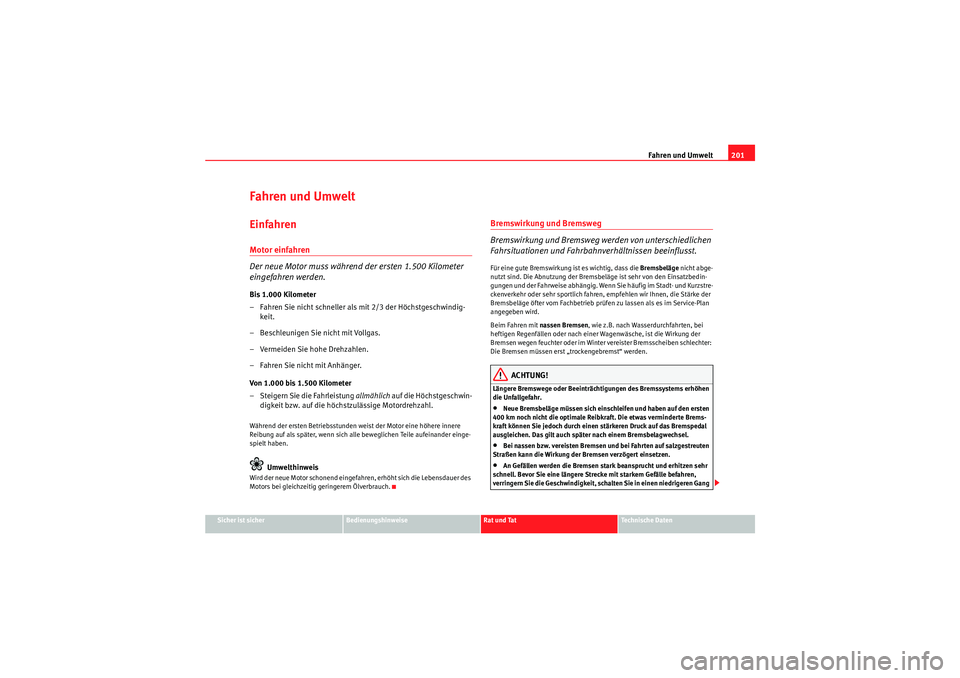

Fahren und UmweltEinfahrenMotor einfahren
Der neue Motor muss während der ersten 1.500 Kilometer
eingefahren werden.Bis 1.000 Kilometer
– Fahren Sie nicht schneller als mit 2/3 der Höchstgeschwindig-
keit.
– Beschleunigen Sie nicht mit Vollgas.
– Vermeiden Sie hohe Drehzahlen.
– Fahren Sie nicht mit Anhänger.
Von 1.000 bis 1.500 Kilometer
– Steigern Sie die Fahrleistung allmählich auf die Höchstgeschwin-
digkeit bzw. auf die höchstzulässige Motordrehzahl.Während der ersten Betriebsstunden weist der Motor eine höhere innere
Reibung auf als später, wenn sich alle beweglichen Teile aufeinander einge-
spielt haben.
Umwelthinweis
Wird der neue Motor schonend eingefahren, erhöht sich die Lebensdauer des
Motors bei gleichzeitig geringerem Ölverbrauch.
Bremswirkung und Bremsweg
Bremswirkung und Bremsweg werden von unterschiedlichen
Fahrsituationen und Fahrbahnverhältnissen beeinflusst.Für eine gute Bremswirkung ist es wichtig, dass die Bremsbeläge nicht abge-
nutzt sind. Die Abnutzung der Bremsbeläge ist sehr von den Einsatzbedin-
gungen und der Fahrweise abhängig. Wenn Sie häufig im Stadt- und Kurzstre-
ckenverkehr oder sehr sportlich fahren, empfehlen wir Ihnen, die Stärke der
Bremsbeläge öfter vom Fachbetrieb prüfen zu lassen als es im Service-Plan
angegeben wird.
Beim Fahren mit nassen Bremsen , wie z.B. nach Wasserdurchfahrten, bei
heftigen Regenfällen oder nach einer Wagenwäsche, ist die Wirkung der
Bremsen wegen feuchter oder im Winter vereister Bremsscheiben schlechter:
Die Bremsen müssen erst „trockengebremst“ werden.
ACHTUNG!
Längere Bremswege oder Beeinträchtigungen des Bremssystems erhöhen
die Unfallgefahr.•Neue Bremsbeläge müssen sich einschleifen und haben auf den ersten
400 km noch nicht die optimale Reibkraft. Die etwas verminderte Brems-
kraft können Sie jedoch durch einen stärkeren Druck auf das Bremspedal
ausgleichen. Das gilt auch später nach einem Bremsbelagwechsel.•Bei nassen bzw. vereisten Bremsen und bei Fahrten auf salzgestreuten
Straßen kann die Wirkung der Bremsen verzögert einsetzen.•An Gefällen werden die Bremsen stark beansprucht und erhitzen sehr
schnell. Bevor Sie eine längere Strecke mit starkem Gefälle befahren,
verringern Sie die Geschwindigkeit, scha lten Sie in einen niedrigeren Gang
Freetrack_DE.book Seite 201 Donnerstag, 10. September 2009 9:28 09

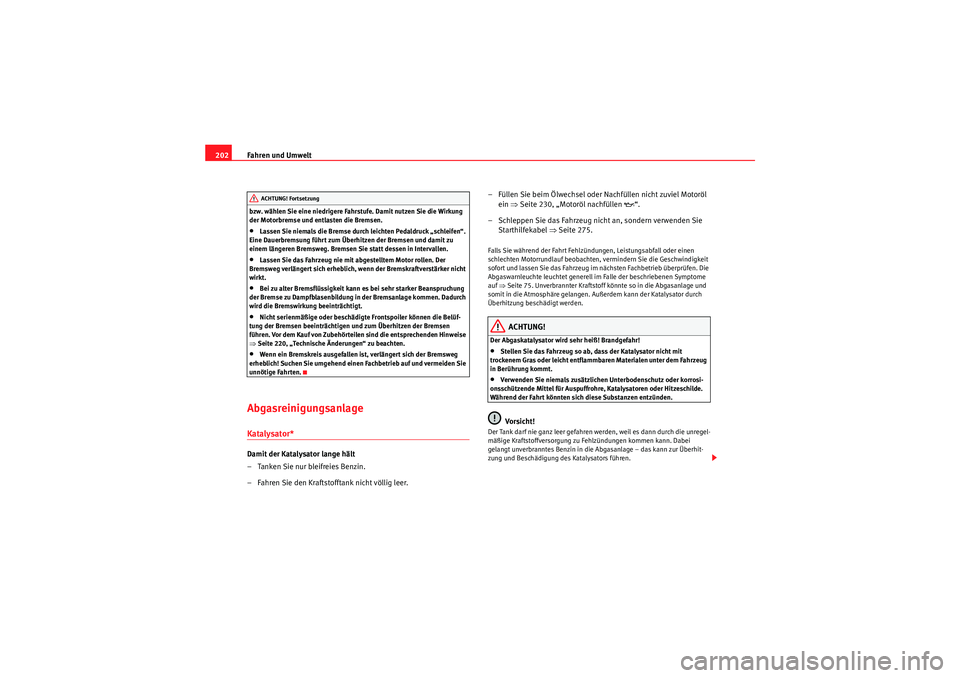

Fahren und Umwelt
202bzw. wählen Sie eine niedrigere Fahr stufe. Damit nutzen Sie die Wirkung
der Motorbremse und entlasten die Bremsen.•Lassen Sie niemals die Bremse durch leichten Pedaldruck „schleifen“.
Eine Dauerbremsung führt zum Überhitzen der Bremsen und damit zu
einem längeren Bremsweg. Bremsen Sie statt dessen in Intervallen.•Lassen Sie das Fahrzeug nie mit abgestelltem Motor rollen. Der
Bremsweg verlängert sich erheblich, wenn der Bremskraftverstärker nicht
wirkt.•Bei zu alter Bremsflüssigkeit kann es bei sehr starker Beanspruchung
der Bremse zu Dampfblasenbildung in der Bremsanlage kommen. Dadurch
wird die Bremswirkung beeinträchtigt.•Nicht serienmäßige oder beschädigte Frontspoiler können die Belüf-
tung der Bremsen beeinträchtigen und zum Überhitzen der Bremsen
führen. Vor dem Kauf von Zubehörteilen sind die entsprechenden Hinweise
⇒ Seite 220, „Technische Änderungen“ zu beachten.•Wenn ein Bremskreis ausgefallen ist, verlängert sich der Bremsweg
erheblich! Suchen Sie umgehend eine n Fachbetrieb auf und vermeiden Sie
unnötige Fahrten.
Abgasreinigungsanlage Katalysator*Damit der Katalysator lange hält
– Tanken Sie nur bleifreies Benzin.
– Fahren Sie den Kraftstofftank nicht völlig leer. – Füllen Sie beim Ölwechsel oder Nachfüllen nicht zuviel Motoröl
ein ⇒Seite 230, „Motoröl nachfüllen “.
– Schleppen Sie das Fahrzeug nicht an, sondern verwenden Sie Starthilfekabel ⇒Seite 275.
Falls Sie während der Fahrt Fehlzündungen, Leistungsabfall oder einen
schlechten Motorrundlauf beobachten, vermindern Sie die Geschwindigkeit
sofort und lassen Sie das Fahrzeug im nächsten Fachbetrieb überprüfen. Die
Abgaswarnleuchte leuchtet generell im Falle der beschriebenen Symptome
auf ⇒Seite 75. Unverbrannter Kraftstoff könnte so in die Abgasanlage und
somit in die Atmosphäre gelangen. Außerdem kann der Katalysator durch
Überhitzung beschädigt werden.
ACHTUNG!
Der Abgaskatalysator wird sehr heiß! Brandgefahr!•Stellen Sie das Fahrzeug so ab, dass der Katalysator nicht mit
trockenem Gras oder leicht entflammbaren Materialen unter dem Fahrzeug
in Berührung kommt.•Verwenden Sie niemals zusätzlichen Unterbodenschutz oder korrosi-
onsschützende Mittel für Auspuffrohre, Katalysatoren oder Hitzeschilde.
Während der Fahrt könnten sich diese Substanzen entzünden.Vo rsi ch t!
Der Tank darf nie ganz leer gefahren werden, weil es dann durch die unregel-
mäßige Kraftstoffversorgung zu Fehlzündungen kommen kann. Dabei
gelangt unverbranntes Benzin in die Abgasanlage – das kann zur Überhit-
zung und Beschädigung des Katalysators führen.
ACHTUNG! Fortsetzung
Freetrack_DE.book Seite 202 Donnerstag, 10. September 2009 9:28 09

Fahren und Umwelt203
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

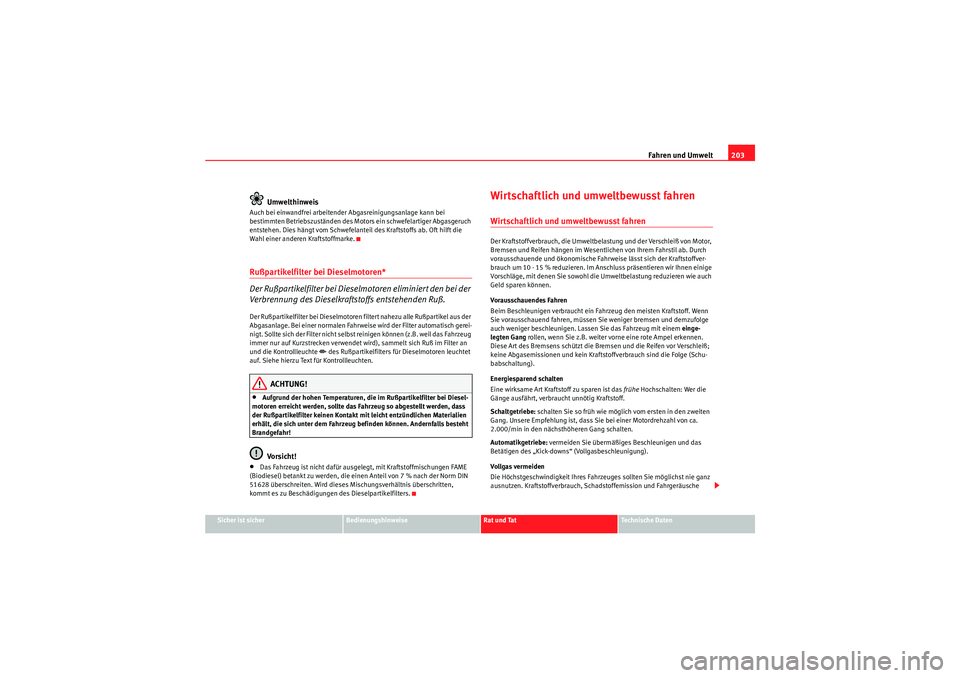

Umwelthinweis
Auch bei einwandfrei arbeitender Abgasreinigungsanlage kann bei
bestimmten Betriebszuständen des Motors ein schwefelartiger Abgasgeruch
entstehen. Dies hängt vom Schwefelanteil des Kraftstoffs ab. Oft hilft die
Wahl einer anderen Kraftstoffmarke.Rußpartikelfilter bei Dieselmotoren*
Der Rußpartikelfilter bei Dieselmotoren eliminiert den bei der
Verbrennung des Dieselkraftstoffs entstehenden Ruß.Der Rußpartikelfilter bei Dieselmotoren filtert nahezu alle Rußpartikel aus der
Abgasanlage. Bei einer normalen Fahrweise wird der Filter automatisch gerei-
nigt. Sollte sich der Filter nicht selbst reinigen können (z.B. weil das Fahrzeug
immer nur auf Kurzstrecken verwendet wird), sammelt sich Ruß im Filter an
und die Kontrollleuchte
 des Rußpartikelfilters für Dieselmotoren leuchtet
auf. Siehe hierzu Text für Kontrollleuchten.
ACHTUNG!
•Aufgrund der hohen Temperaturen, die im Rußpartikelfilter bei Diesel-
motoren erreicht werden, sollte das Fahrzeug so abgestellt werden, dass
der Rußpartikelfilter keinen Kontakt mit leicht entzündlichen Materialien
erhält, die sich unter dem Fahrzeug befinden können. Andernfalls besteht
Brandgefahr!Vo rsi ch t!
•Das Fahrzeug ist nicht dafür ausgelegt, mit Kraftstoffmischungen FAME
(Biodiesel) betankt zu werden, die einen Anteil von 7 % nach der Norm DIN
51628 überschreiten. Wird dieses Mischungsverhältnis überschritten,
kommt es zu Beschädigungen des Dieselpartikelfilters.
Wirtschaftlich und umweltbewusst fahren Wirtschaftlich und umweltbewusst fahrenDer Kraftstoffverbrauch, die Umweltbelastung und der Verschleiß von Motor,
Bremsen und Reifen hängen im Wesentlichen von Ihrem Fahrstil ab. Durch
vorausschauende und ökonomische Fahrweise lässt sich der Kraftstoffver-
brauch um 10 - 15 % reduzieren. Im Anschluss präsentieren wir Ihnen einige
Vorschläge, mit denen Sie sowohl die Umweltbelastung reduzieren wie auch
Geld sparen können.
Vorausschauendes Fahren
Beim Beschleunigen verbraucht ein Fahrzeug den meisten Kraftstoff. Wenn
Sie vorausschauend fahren, müssen Sie weniger bremsen und demzufolge
auch weniger beschleunigen. Lassen Sie das Fahrzeug mit einem einge-
legten Gang rollen, wenn Sie z.B. weiter vo rne eine rote Ampel erkennen.
Diese Art des Bremsens schützt die Bremsen und die Reifen vor Verschleiß;
keine Abgasemissionen und kein Kraftstoffverbrauch sind die Folge (Schu-
babschaltung).
Energiesparend schalten
Eine wirksame Art Kraftstoff zu sparen ist das frühe Hochschalten: Wer die
Gänge ausfährt, verbraucht unnötig Kraftstoff.
Schaltgetriebe: schalten Sie so früh wie möglich vom ersten in den zweiten
Gang. Unsere Empfehlung ist, dass Sie bei einer Motordrehzahl von ca.
2.000/min in den nächsthöheren Gang schalten.
Automatikgetriebe: vermeiden Sie übermäßiges Beschleunigen und das
Betätigen des „Kick-downs“ (Vollgasbeschleunigung).
Vollgas vermeiden
Die Höchstgeschwindigkeit Ihres Fahrzeuges sollten Sie möglichst nie ganz
ausnutzen. Kraftstoffverbrauch, Schadstoffemission und Fahrgeräusche
Freetrack_DE.book Seite 203 Donnerstag, 10. September 2009 9:28 09

Fahren und Umwelt

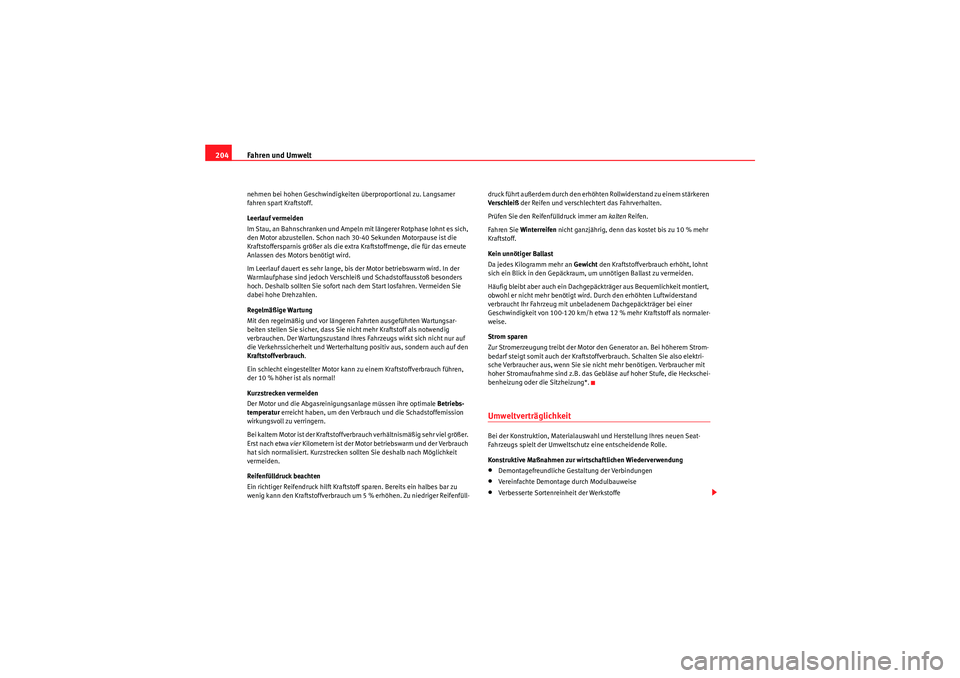

204nehmen bei hohen Geschwindigkeiten überproportional zu. Langsamer
fahren spart Kraftstoff.
Leerlauf vermeiden
Im Stau, an Bahnschranken und Ampeln mit längerer Rotphase lohnt es sich,
den Motor abzustellen. Schon nach 30-40 Sekunden Motorpause ist die
Kraftstoffersparnis größer als die extra Kraftstoffmenge, die für das erneute
Anlassen des Motors benötigt wird.
Im Leerlauf dauert es sehr lange, bis der Motor betriebswarm wird. In der
Warmlaufphase sind jedoch Verschleiß und Schadstoffausstoß besonders
hoch. Deshalb sollten Sie sofort nach dem Start losfahren. Vermeiden Sie
dabei hohe Drehzahlen.
Regelmäßige Wartung
Mit den regelmäßig und vor längeren Fahrten ausgeführten Wartungsar-
beiten stellen Sie sicher, dass Sie nicht mehr Kraftstoff als notwendig
verbrauchen. Der Wartungszustand Ihres Fahrzeugs wirkt sich nicht nur auf
die Verkehrssicherheit und Werterhaltung positiv aus, sondern auch auf den
Kraftstoffverbrauch .
Ein schlecht eingestellter Motor kann zu einem Kraftstoffverbrauch führen,
der 10 % höher ist als normal!
Kurzstrecken vermeiden
Der Motor und die Abgasreinigungsanlage müssen ihre optimale Betriebs-
temperatur erreicht haben, um den Verbrauch und die Schadstoffemission
wirkungsvoll zu verringern.
Bei kaltem Motor ist der Kraftstoffverbrauch verhältnismäßig sehr viel größer.
Erst nach etwa vier Kilometern ist der Motor betriebswarm und der Verbrauch
hat sich normalisiert. Kurzstrecken sollten Sie deshalb nach Möglichkeit
vermeiden.
Reifenfülldruck beachten
Ein richtiger Reifendruck hilft Kraftstoff sparen. Bereits ein halbes bar zu
wenig kann den Kraftstoffverbrauch um 5 % erhöhen. Zu niedriger Reifenfüll- druck führt außerdem durch den erhöhten Rollwiderstand zu einem stärkeren
Verschleiß
der Reifen und verschlechtert das Fahrverhalten.
Prüfen Sie den Reifenfülldruck immer am kalten Reifen.
Fahren Sie Winterreifen nicht ganzjährig, denn das kostet bis zu 10 % mehr
Kraftstoff.
Kein unnötiger Ballast
Da jedes Kilogramm mehr an Gewicht den Kraftstoffverbrauch erhöht, lohnt
sich ein Blick in den Gepäckraum, um unnötigen Ballast zu vermeiden.
Häufig bleibt aber auch ein Dachgepäckträger aus Bequemlichkeit montiert,
obwohl er nicht mehr benötigt wird. Durch den erhöhten Luftwiderstand
verbraucht Ihr Fahrzeug mit unbeladenem Dachgepäckträger bei einer
Geschwindigkeit von 100-120 km/h etwa 12 % mehr Kraftstoff als normaler-
weise.
Strom sparen
Zur Stromerzeugung treibt der Motor den Generator an. Bei höherem Strom-
bedarf steigt somit auch der Kraftstoffverbrauch. Schalten Sie also elektri-
sche Verbraucher aus, wenn Sie sie nicht mehr benötigen. Verbraucher mit
hoher Stromaufnahme sind z.B. das Gebläse auf hoher Stufe, die Heckschei-
benheizung oder die Sitzheizung*.
UmweltverträglichkeitBei der Konstruktion, Materialauswahl und Herstellung Ihres neuen Seat-
Fahrzeugs spielt der Umweltschutz eine entscheidende Rolle.
Konstruktive Maßnahmen zur wirtschaftlichen Wiederverwendung•Demontagefreundliche Gestaltung der Verbindungen•Vereinfachte Demontage durch Modulbauweise•Verbesserte Sortenreinheit der Werkstoffe
Freetrack_DE.book Seite 204 Donnerstag, 10. September 2009 9:28 09

Fahren und Umwelt205
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

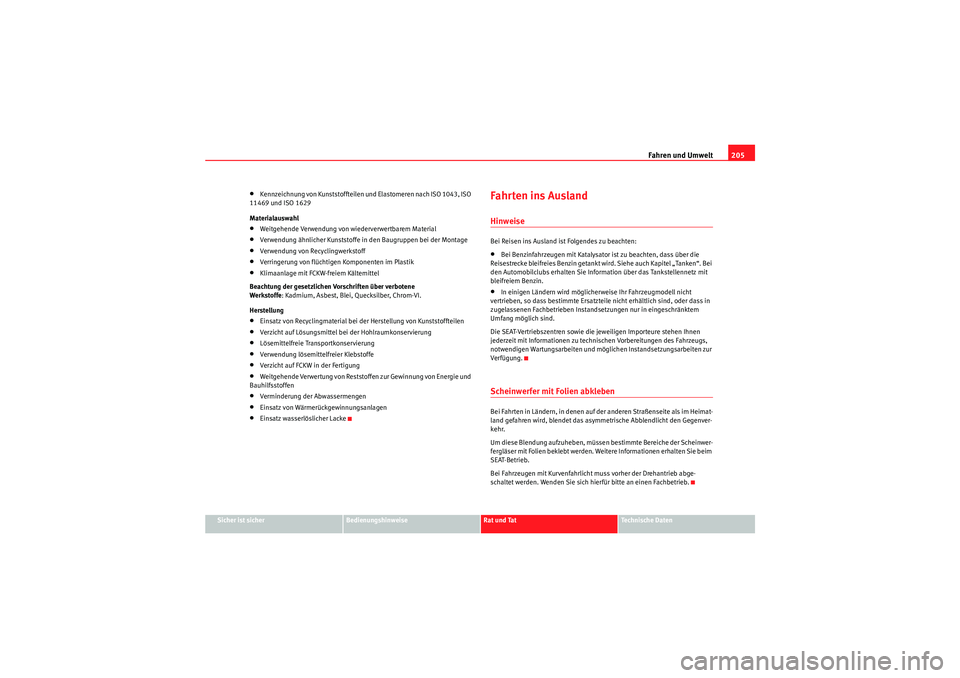

•Kennzeichnung von Kunststoffteilen und Elastomeren nach ISO 1043, ISO
11469 und ISO 1629
Materialauswahl•Weitgehende Verwendung von wiederverwertbarem Material•Verwendung ähnlicher Kunststoffe in den Baugruppen bei der Montage•Verwendung von Recyclingwerkstoff•Verringerung von flüchtigen Komponenten im Plastik•Klimaanlage mit FCKW-freiem Kältemittel
Beachtung der gesetzlichen Vorschriften über verbotene
Werkstoffe : Kadmium, Asbest, Blei, Quecksilber, Chrom-VI.
Herstellung•Einsatz von Recyclingmaterial bei der Herstellung von Kunststoffteilen•Verzicht auf Lösungsmittel bei der Hohlraumkonservierung•Lösemittelfreie Transportkonservierung•Verwendung lösemittelfreier Klebstoffe•Verzicht auf FCKW in der Fertigung•Weitgehende Verwertung von Reststoffen zur Gewinnung von Energie und
Bauhilfsstoffen•Verminderung der Abwassermengen•Einsatz von Wärmerückgewinnungsanlagen•Einsatz wasserlöslicher Lacke
Fahrten ins AuslandHinweiseBei Reisen ins Ausland ist Folgendes zu beachten:•Bei Benzinfahrzeugen mit Katalysator ist zu beachten, dass über die
Reisestrecke bleifreies Benzin getankt wird. Siehe auch Kapitel „Tanken“. Bei
den Automobilclubs erhalten Sie Information über das Tankstellennetz mit
bleifreiem Benzin.•In einigen Ländern wird möglicherweise Ihr Fahrzeugmodell nicht
vertrieben, so dass bestimmte Ersatzteile nicht erhältlich sind, oder dass in
zugelassenen Fachbetrieben Instandsetzungen nur in eingeschränktem
Umfang möglich sind.
Die SEAT-Vertriebszentren sowie die jeweiligen Importeure stehen Ihnen
jederzeit mit Informationen zu technischen Vorbereitungen des Fahrzeugs,
notwendigen Wartungsarbeiten und möglichen Instandsetzungsarbeiten zur
Verfügung.Scheinwerfer mit Folien abklebenBei Fahrten in Ländern, in denen auf der anderen Straßenseite als im Heimat-
land gefahren wird, blendet das asymmetrische Abblendlicht den Gegenver-
kehr.
Um diese Blendung aufzuheben, müssen bestimmte Bereiche der Scheinwer-
fergläser mit Folien beklebt werden. Weitere Informationen erhalten Sie beim
SEAT-Betrieb.
Bei Fahrzeugen mit Kurvenfahrlicht muss vorher der Drehantrieb abge-
schaltet werden. Wenden Sie sich hierfür bitte an einen Fachbetrieb.
Freetrack_DE.book Seite 205 Donnerstag, 10. September 2009 9:28 09

Fahren mit Anhänger

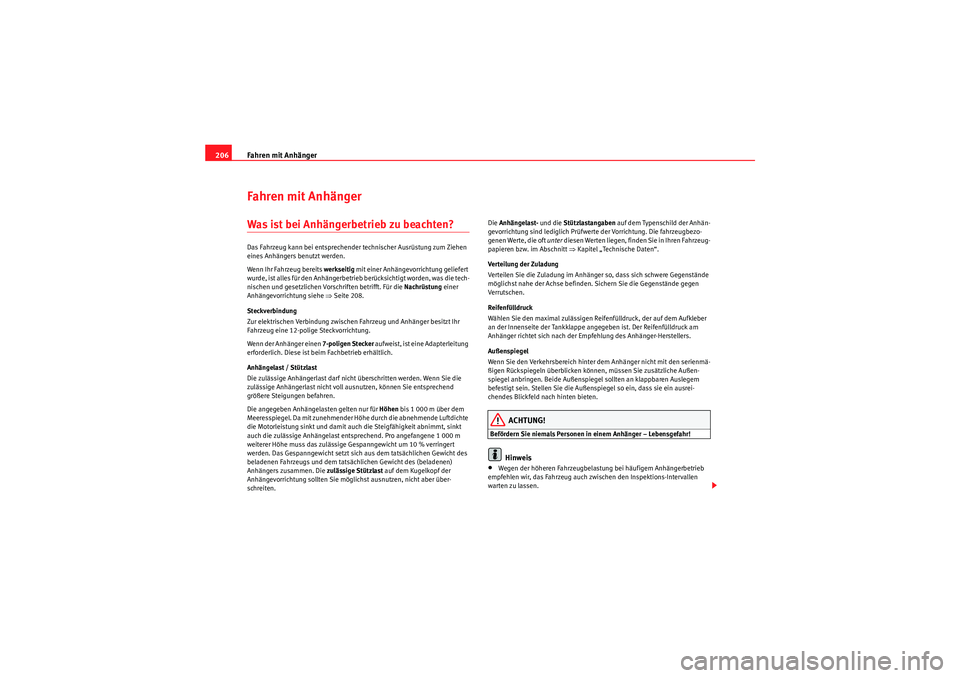

206Fahren mit AnhängerWas ist bei Anhängerbetrieb zu beachten? Das Fahrzeug kann bei entsprechender technischer Ausrüstung zum Ziehen
eines Anhängers benutzt werden.
Wenn Ihr Fahrzeug bereits werkseitig mit einer Anhängevorrichtung geliefert
wurde, ist alles für den Anhängerbetrieb berücksichtigt worden, was die tech-
nischen und gesetzlichen Vorschriften betrifft. Für die Nachrüstung einer
Anhängevorrichtung siehe ⇒ Seite 208.
Steckverbindung
Zur elektrischen Verbindung zwischen Fahrzeug und Anhänger besitzt Ihr
Fahrzeug eine 12-polige Steckvorrichtung.
Wenn der Anhänger einen 7-poligen Stecker aufweist, ist eine Adapterleitung
erforderlich. Diese ist beim Fachbetrieb erhältlich.
Anhängelast / Stützlast
Die zulässige Anhängerlast darf nicht überschritten werden. Wenn Sie die
zulässige Anhängerlast nicht voll ausnutzen, können Sie entsprechend
größere Steigungen befahren.
Die angegeben Anhängelasten gelten nur für Höhen bis 1 000 m über dem
Meeresspiegel. Da mit zunehmender Höhe durch die abnehmende Luftdichte
die Motorleistung sinkt und damit auch die Steigfähigkeit abnimmt, sinkt
auch die zulässige Anhängelast entsprechend. Pro angefangene 1 000 m
weiterer Höhe muss das zulässige Gespanngewicht um 10 % verringert
werden. Das Gespanngewicht setzt sich aus dem tatsächlichen Gewicht des
beladenen Fahrzeugs und dem tatsächlichen Gewicht des (beladenen)
Anhängers zusammen. Die zulässige Stützlast auf dem Kugelkopf der
Anhängevorrichtung sollten Sie möglichst ausnutzen, nicht aber über-
schreiten. Die
Anhängelast- und die Stützlastangaben auf dem Typenschild der Anhän-
gevorrichtung sind lediglich Prüfwerte der Vorrichtung. Die fahrzeugbezo-
genen Werte, die oft unter diesen Werten liegen, finden Sie in Ihren Fahrzeug-
papieren bzw. im Abschnitt ⇒Kapitel „Technische Daten“.
Verteilung der Zuladung
Verteilen Sie die Zuladung im Anhänger so, dass sich schwere Gegenstände
möglichst nahe der Achse befinden. Sichern Sie die Gegenstände gegen
Verrutschen.
Reifenfülldruck
Wählen Sie den maximal zulässigen Reifenfülldruck, der auf dem Aufkleber
an der Innenseite der Tankklappe angegeben ist. Der Reifenfülldruck am
Anhänger richtet sich nach der Empfehlung des Anhänger-Herstellers.
Außenspiegel
Wenn Sie den Verkehrsbereich hinter dem Anhänger nicht mit den serienmä-
ßigen Rückspiegeln überblicken können, müssen Sie zusätzliche Außen-
spiegel anbringen. Beide Außenspiegel sollten an klappbaren Auslegern
befestigt sein. Stellen Sie die Außenspiegel so ein, dass sie ein ausrei-
chendes Blickfeld nach hinten bieten.
ACHTUNG!
Befördern Sie niemals Personen in einem Anhänger – Lebensgefahr!
Hinweis
•Wegen der höheren Fahrzeugbelastung bei häufigem Anhängerbetrieb
empfehlen wir, das Fahrzeug auch zwischen den Inspektions-Intervallen
warten zu lassen.
Freetrack_DE.book Seite 206 Donnerstag, 10. September 2009 9:28 09

Fahren mit Anhänger207
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

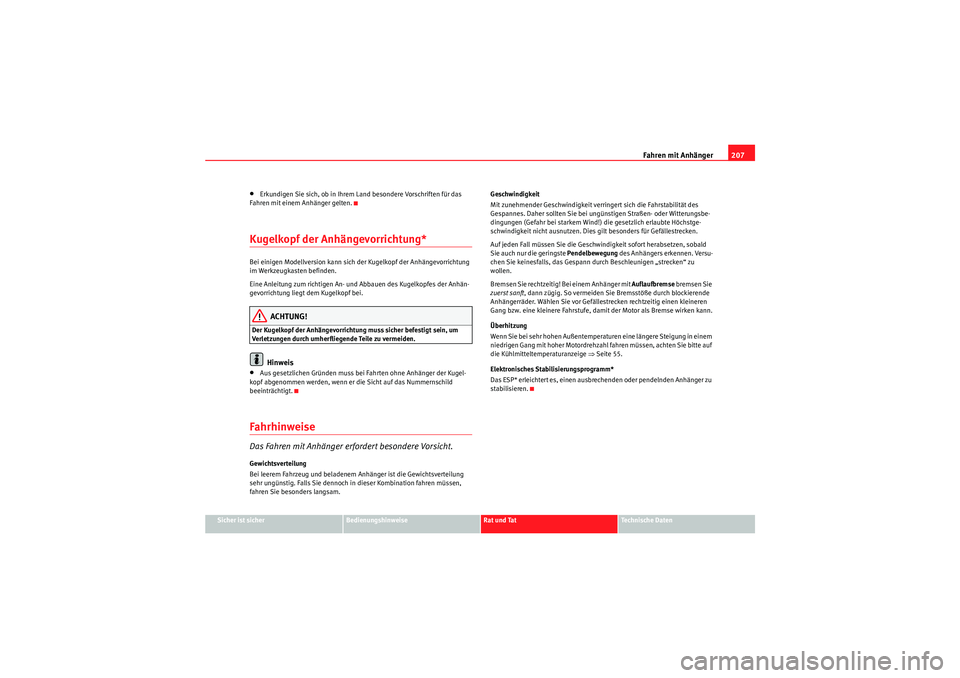

•Erkundigen Sie sich, ob in Ihrem Land besondere Vorschriften für das
Fahren mit einem Anhänger gelten.Kugelkopf der Anhängevorrichtung* Bei einigen Modellversion kann sich der Kugelkopf der Anhängevorrichtung
im Werkzeugkasten befinden.
Eine Anleitung zum richtigen An- und Abbauen des Kugelkopfes der Anhän-
gevorrichtung liegt dem Kugelkopf bei.
ACHTUNG!
Der Kugelkopf der Anhängevorrichtung muss sicher befestigt sein, um
Verletzungen durch umherfliegende Teile zu vermeiden.
Hinweis
•Aus gesetzlichen Gründen muss bei Fahrten ohne Anhänger der Kugel-
kopf abgenommen werden, wenn er die Sicht auf das Nummernschild
beeinträchtigt.FahrhinweiseDas Fahren mit Anhänger erfordert besondere Vorsicht.Gewichtsverteilung
Bei leerem Fahrzeug und beladenem Anhänger ist die Gewichtsverteilung
sehr ungünstig. Falls Sie dennoch in dieser Kombination fahren müssen,
fahren Sie besonders langsam. Geschwindigkeit
Mit zunehmender Geschwindigkeit verringert sich die Fahrstabilität des
Gespannes. Daher sollten Sie bei ungünstigen Straßen- oder Witterungsbe-
dingungen (Gefahr bei starkem Wind!) die gesetzlich erlaubte Höchstge-
schwindigkeit nicht ausnutzen. Dies gilt besonders für Gefällestrecken.
Auf jeden Fall müssen Sie die Geschwindigkeit sofort herabsetzen, sobald
Sie auch nur die geringste
Pendelbewegung des Anhängers erkennen. Versu-
chen Sie keinesfalls, das Gespann durch Beschleunigen „strecken“ zu
wollen.
Bremsen Sie rechtzeitig! Bei einem Anhänger mit Auflaufbremse bremsen Sie
zuerst sanft , dann zügig. So vermeiden Sie Bremsstöße durch blockierende
Anhängerräder. Wählen Sie vor Gefällestrecken rechtzeitig einen kleineren
Gang bzw. eine kleinere Fahrstufe, damit der Motor als Bremse wirken kann.
Überhitzung
Wenn Sie bei sehr hohen Außentemperaturen eine längere Steigung in einem
niedrigen Gang mit hoher Motordrehzahl fahren müssen, achten Sie bitte auf
die Kühlmitteltemperaturanzeige ⇒Seite 55.
Elektronisches Stabilisierungsprogramm*
Das ESP* erleichtert es, einen ausbrechenden oder pendelnden Anhänger zu
stabilisieren.
Freetrack_DE.book Seite 207 Donnerstag, 10. September 2009 9:28 09

Fahren mit Anhänger

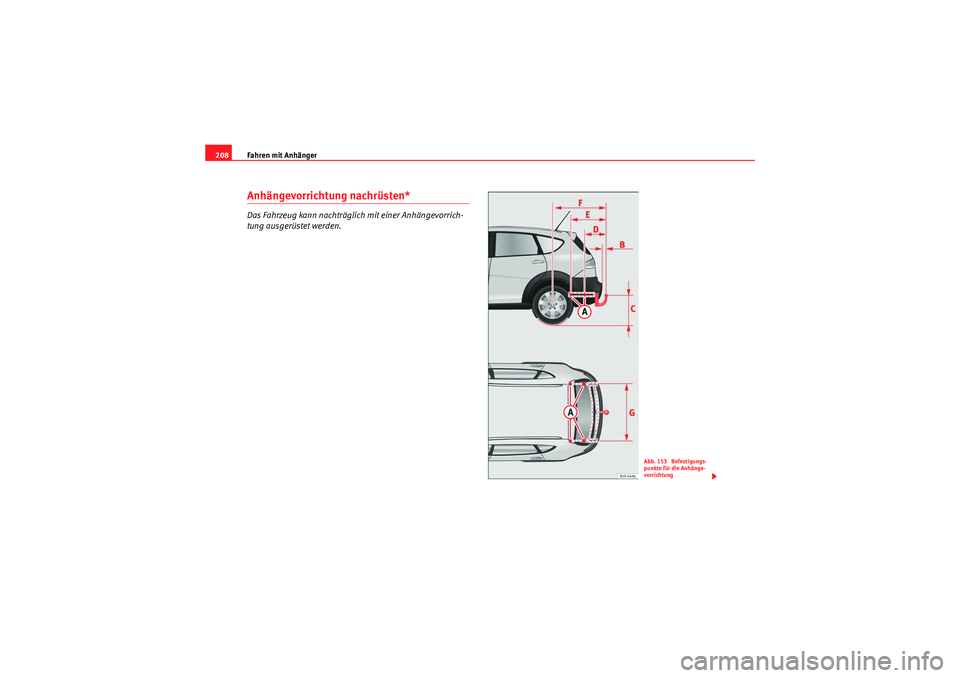

208Anhängevorrichtung nachrüsten*Das Fahrzeug kann nachträglich mit einer Anhängevorrich-
tung ausgerüstet werden.
Abb. 153 Befestigungs-
punkte für die Anhänge-
vorrichtung
Freetrack_DE.book Seite 208 Donnerstag, 10. September 2009 9:28 09
