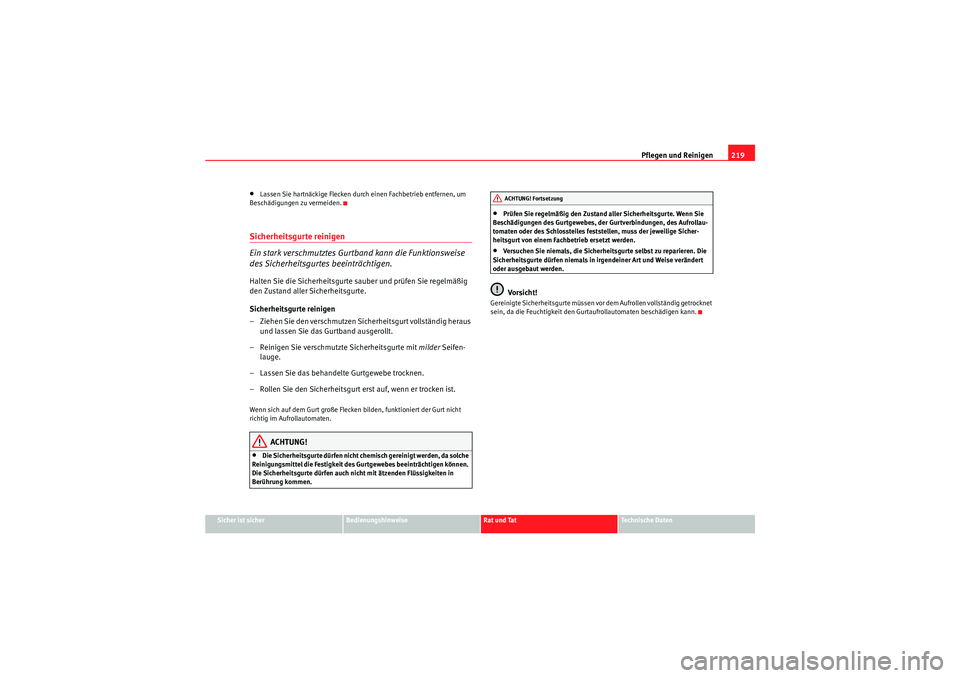

Pflegen und Reinigen219
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
•Lassen Sie hartnäckige Flecken durch einen Fachbetrieb entfernen, um
Beschädigungen zu vermeiden.Sicherheitsgurte reinigen
Ein stark verschmutztes Gurtband kann die Funktionsweise
des Sicherheitsgurtes beeinträchtigen.Halten Sie die Sicherheitsgurte sauber und prüfen Sie regelmäßig
den Zustand aller Sicherheitsgurte.
Sicherheitsgurte reinigen
– Ziehen Sie den verschmutzen Sicherheitsgurt vollständig heraus und lassen Sie das Gurtband ausgerollt.
– Reinigen Sie verschmutzte Sicherheitsgurte mit milder Seifen-
lauge.
– Lassen Sie das behandelte Gurtgewebe trocknen.
– Rollen Sie den Sicherheitsgurt erst auf, wenn er trocken ist.Wenn sich auf dem Gurt große Flecken bilden, funktioniert der Gurt nicht
richtig im Aufrollautomaten.
ACHTUNG!
•Die Sicherheitsgurte dürfen nicht chemisch gereinigt werden, da solche
Reinigungsmittel die Festigkeit des Gurtgewebes beeinträchtigen können.
Die Sicherheitsgurte dürfen auch nicht mit ätzenden Flüssigkeiten in
Berührung kommen.
•Prüfen Sie regelmäßig den Zustand aller Sicherheitsgurte. Wenn Sie
Beschädigungen des Gurtgewebes, der Gurtverbindungen, des Aufrollau-
tomaten oder des Schlossteiles feststellen, muss der jeweilige Sicher-
heitsgurt von einem Fachbetrieb ersetzt werden.•Versuchen Sie niemals, die Sicherheitsgurte selbst zu reparieren. Die
Sicherheitsgurte dürfen niemals in irgendeiner Art und Weise verändert
oder ausgebaut werden.Vo rsi ch t!
Gereinigte Sicherheitsgurte müssen vor dem Aufrollen vollständig getrocknet
sein, da die Feuchtigkeit den Gurtaufrollautomaten beschädigen kann.
ACHTUNG! Fortsetzung
Freetrack_DE.book Seite 219 Donnerstag, 10. September 2009 9:28 09

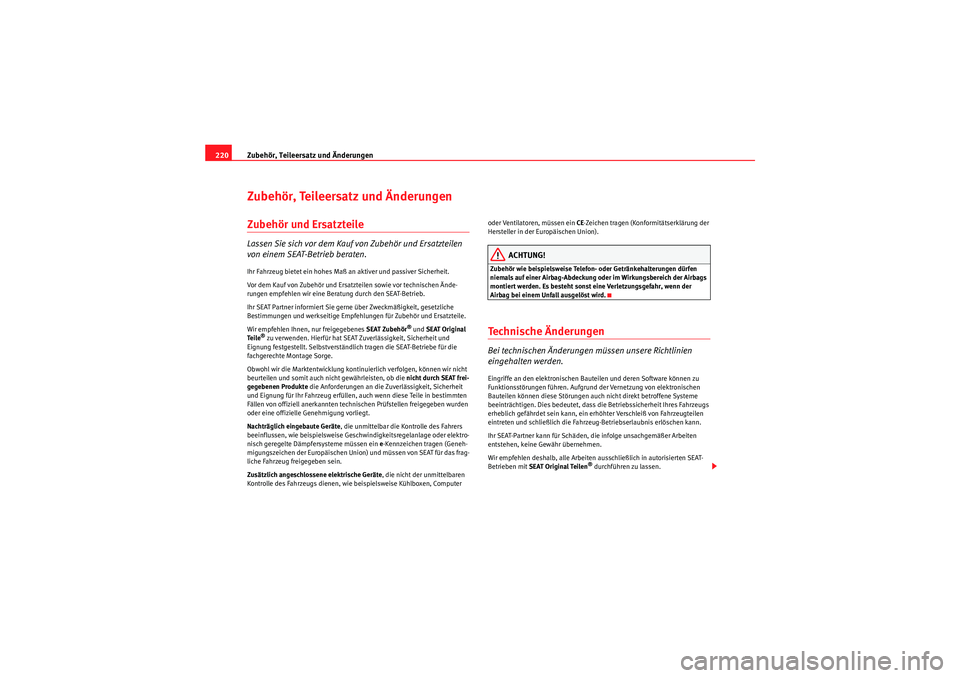

Zubehör, Teileersatz und Änderungen
220Zubehör, Teileersatz und ÄnderungenZubehör und ErsatzteileLassen Sie sich vor dem Kauf von Zubehör und Ersatzteilen
von einem SEAT-Betrieb beraten.Ihr Fahrzeug bietet ein hohes Maß an aktiver und passiver Sicherheit.
Vor dem Kauf von Zubehör und Ersatzteilen sowie vor technischen Ände-
rungen empfehlen wir eine Beratung durch den SEAT-Betrieb.
Ihr SEAT Partner informiert Sie gerne über Zweckmäßigkeit, gesetzliche
Bestimmungen und werkseitige Empfehlungen für Zubehör und Ersatzteile.
Wir empfehlen Ihnen, nur freigegebenes SEAT Zubehör
® und SEAT Original
Te i l e
® zu verwenden. Hierfür hat SEAT Zuverlässigkeit, Sicherheit und
Eignung festgestellt. Selbstverständlich tragen die SEAT-Betriebe für die
fachgerechte Montage Sorge.
Obwohl wir die Marktentwicklung kontinuierlich verfolgen, können wir nicht
beurteilen und somit auch nicht gewährleisten, ob die nicht durch SEAT frei-
gegebenen Produkte die Anforderungen an die Zuverlässigkeit, Sicherheit
und Eignung für Ihr Fahrzeug erfüllen, auch wenn diese Teile in bestimmten
Fällen von offiziell anerkannten technischen Prüfstellen freigegeben wurden
oder eine offizielle Genehmigung vorliegt.
Nachträglich eingebaute Geräte , die unmittelbar die Kontrolle des Fahrers
beeinflussen, wie beispielsweise Geschwindigkeitsregelanlage oder elektro-
nisch geregelte Dämpfersysteme müssen ein e-Kennzeichen tragen (Geneh-
migungszeichen der Europäischen Union) und müssen von SEAT für das frag-
liche Fahrzeug freigegeben sein.
Zusätzlich angeschlossene elektrische Geräte , die nicht der unmittelbaren
Kontrolle des Fahrzeugs dienen, wie beispielsweise Kühlboxen, Computer oder Ventilatoren, müssen ein
CE-Zeichen tragen (Konformitätserklärung der
Hersteller in der Europäischen Union).
ACHTUNG!
Zubehör wie beispielsweise Telefon- oder Getränkehalterungen dürfen
niemals auf einer Airbag-Abdeckung od er im Wirkungsbereich der Airbags
montiert werden. Es besteht sonst eine Verletzungsgefahr, wenn der
Airbag bei einem Unfall ausgelöst wird.Technische ÄnderungenBei technischen Änderungen müssen unsere Richtlinien
eingehalten werden.Eingriffe an den elektronischen Bauteilen und deren Software können zu
Funktionsstörungen führen. Aufgrund der Vernetzung von elektronischen
Bauteilen können diese Störungen auch nicht direkt betroffene Systeme
beeinträchtigen. Dies bedeutet, dass die Betriebssicherheit Ihres Fahrzeugs
erheblich gefährdet sein kann, ein erhöhter Verschleiß von Fahrzeugteilen
eintreten und schließlich die Fahrzeug-Betriebserlaubnis erlöschen kann.
Ihr SEAT-Partner kann für Schäden, die infolge unsachgemäßer Arbeiten
entstehen, keine Gewähr übernehmen.
Wir empfehlen deshalb, alle Arbeiten ausschließlich in autorisierten SEAT-
Betrieben mit SEAT Original Teilen
® durchführen zu lassen.
Freetrack_DE.book Seite 220 Donnerstag, 10. September 2009 9:28 09

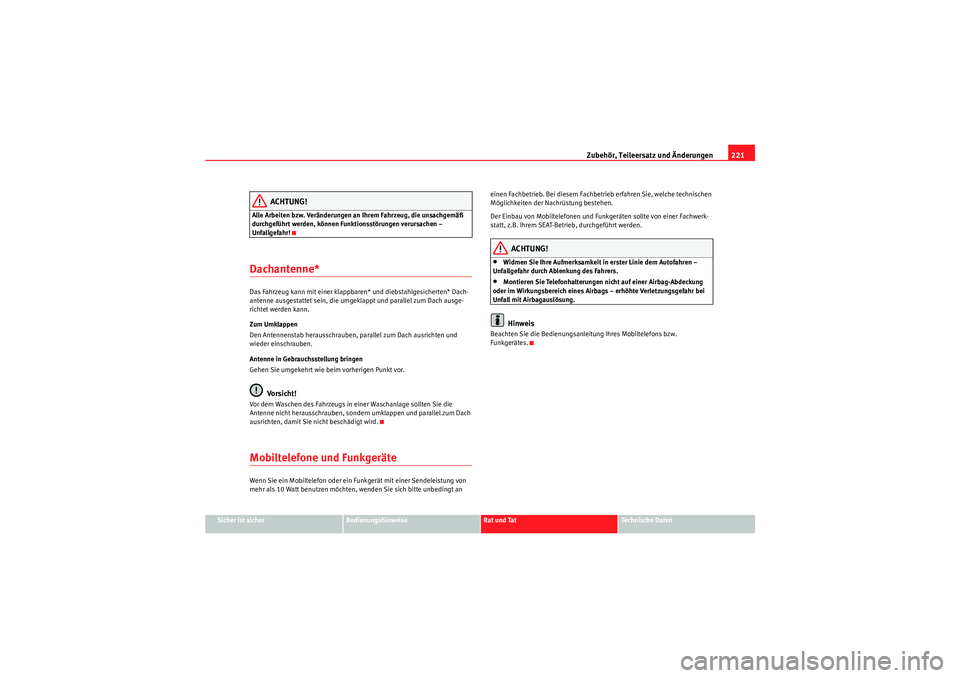

Zubehör, Teileersatz und Änderungen221
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
ACHTUNG!
Alle Arbeiten bzw. Veränderungen an Ihrem Fahrzeug, die unsachgemäß
durchgeführt werden, können Funktionsstörungen verursachen –
Unfallgefahr!Dachantenne*Das Fahrzeug kann mit einer klappbaren* und diebstahlgesicherten* Dach-
antenne ausgestattet sein, die umgeklappt und parallel zum Dach ausge-
richtet werden kann.
Zum Umklappen
Den Antennenstab herausschrauben, parallel zum Dach ausrichten und
wieder einschrauben.
Antenne in Gebrauchsstellung bringen
Gehen Sie umgekehrt wie beim vorherigen Punkt vor.
Vo rsi ch t!
Vor dem Waschen des Fahrzeugs in einer Waschanlage sollten Sie die
Antenne nicht herausschrauben, sondern umklappen und parallel zum Dach
ausrichten, damit Sie nicht beschädigt wird.Mobiltelefone und FunkgeräteWenn Sie ein Mobiltelefon oder ein Funkgerät mit einer Sendeleistung von
mehr als 10 Watt benutzen möchten, wenden Sie sich bitte unbedingt an einen Fachbetrieb. Bei diesem Fachbetrieb erfahren Sie, welche technischen
Möglichkeiten der Nachrüstung bestehen.
Der Einbau von Mobiltelefonen und Funkgeräten sollte von einer Fachwerk-
statt, z.B. Ihrem SEAT-Betrieb, durchgeführt werden.
ACHTUNG!
•Widmen Sie Ihre Aufmerksamkeit in erster Linie dem Autofahren –
Unfallgefahr durch Ablenkung des Fahrers.•Montieren Sie Telefonhalterungen nicht auf einer Airbag-Abdeckung
oder im Wirkungsbereich eines Airbags – erhöhte Verletzungsgefahr bei
Unfall mit Airbagauslösung.Hinweis
Beachten Sie die Bedienungsanleitung Ihres Mobiltelefons bzw.
Funkgerätes.
Freetrack_DE.book Seite 221 Donnerstag, 10. September 2009 9:28 09

Prüfen und Nachfüllen

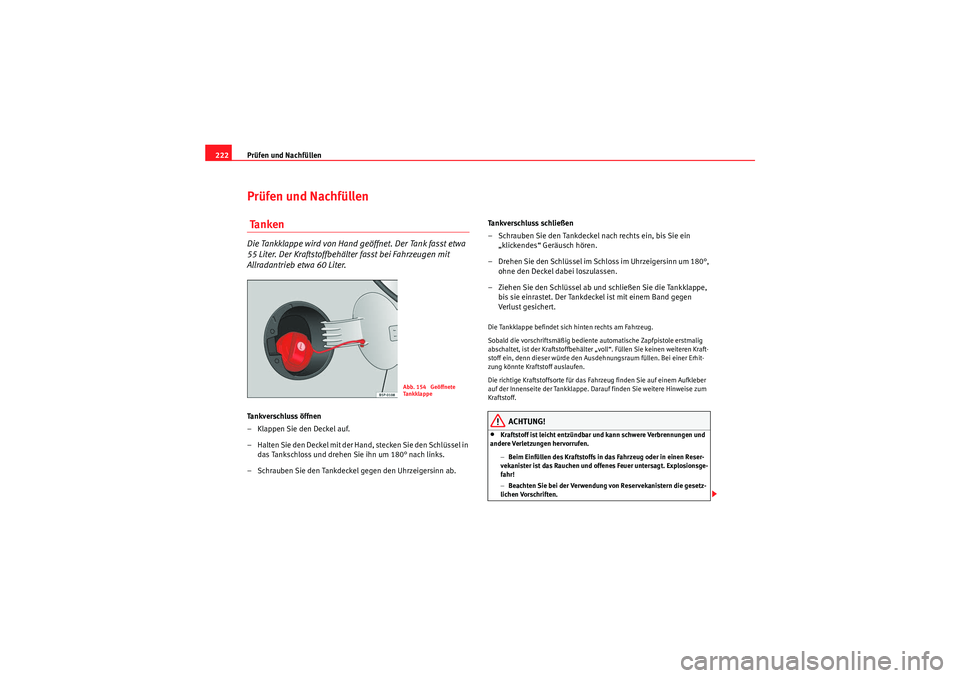

222Prüfen und Nachfüllen Ta n k e nDie Tankklappe wird von Hand geöffnet. Der Tank fasst etwa
55 Liter. Der Kraftstoffbehälter fasst bei Fahrzeugen mit
Allradantrieb etwa 60 Liter.Ta n k v e r s c h l u s s ö f f n e n
– Klappen Sie den Deckel auf.
– Halten Sie den Deckel mit der Hand, stecken Sie den Schlüssel in
das Tankschloss und drehen Sie ihn um 180° nach links.
– Schrauben Sie den Tankdeckel gegen den Uhrzeigersinn ab. Ta n k v e r s c h l u s s s c h l i e ß e n
– Schrauben Sie den Tankdeckel nach rechts ein, bis Sie ein
„klickendes“ Geräusch hören.
– Drehen Sie den Schlüssel im Schloss im Uhrzeigersinn um 180°, ohne den Deckel dabei loszulassen.
– Ziehen Sie den Schlüssel ab und schließen Sie die Tankklappe, bis sie einrastet. Der Tankdeckel ist mit einem Band gegen
Verlust gesicher t.
Die Tankklappe befindet sich hinten rechts am Fahrzeug.
Sobald die vorschriftsmäßig bediente automatische Zapfpistole erstmalig
abschaltet, ist der Kraftstoffbehälter „voll“. Füllen Sie keinen weiteren Kraft-
stoff ein, denn dieser würde den Ausdehnungsraum füllen. Bei einer Erhit-
zung könnte Kraftstoff auslaufen.
Die richtige Kraftstoffsorte für das Fahrzeug finden Sie auf einem Aufkleber
auf der Innenseite der Tankklappe. Darauf finden Sie weitere Hinweise zum
Kraftstoff.
ACHTUNG!
•Kraftstoff ist leicht entzündbar und kann schwere Verbrennungen und
andere Verletzungen hervorrufen.
−Beim Einfüllen des Kraftstoffs in das Fahrzeug oder in einen Reser-
vekanister ist das Rauchen und offenes Feuer untersagt. Explosionsge-
fahr!
− Beachten Sie bei der Verwendung von Reservekanistern die gesetz-
lichen Vorschriften.
Abb. 154 Geöffnete
Tankklappe
Freetrack_DE.book Seite 222 Donnerstag, 10. September 2009 9:28 09

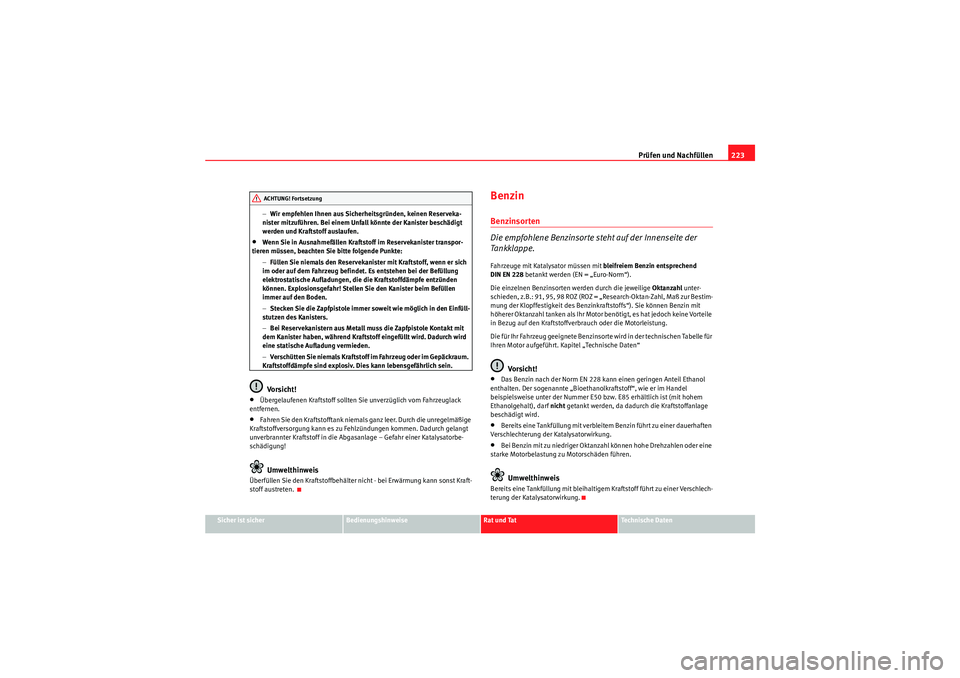

Prüfen und Nachfüllen223
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
−
Wir empfehlen Ihnen aus Sicherheitsgründen, keinen Reserveka-
nister mitzuführen. Bei einem Unfall könnte der Kanister beschädigt
werden und Kraftstoff auslaufen.
•Wenn Sie in Ausnahmefällen Kraftstoff im Reservekanister transpor-
tieren müssen, beachten Sie bitte folgende Punkte:
−Füllen Sie niemals den Reservekanister mit Kraftstoff, wenn er sich
im oder auf dem Fahrzeug befindet. Es entstehen bei der Befüllung
elektrostatische Aufladungen, die die Kraftstoffdämpfe entzünden
können. Explosionsgefahr! Stellen Sie den Kanister beim Befüllen
immer auf den Boden.
− Stecken Sie die Zapfpistole immer so weit wie möglich in den Einfüll-
stutzen des Kanisters.
− Bei Reservekanistern aus Metall muss die Zapfpistole Kontakt mit
dem Kanister haben, während Kraftstoff eingefüllt wird. Dadurch wird
eine statische Aufladung vermieden.
− Verschütten Sie niemals Kraftstoff im Fahrzeug oder im Gepäckraum.
Kraftstoffdämpfe sind explosiv. Dies kann lebensgefährlich sein.Vo rsi ch t!
•Übergelaufenen Kraftstoff sollten Sie unverzüglich vom Fahrzeuglack
entfernen.•Fahren Sie den Kraftstofftank niemals ganz leer. Durch die unregelmäßige
Kraftstoffversorgung kann es zu Fehlzündungen kommen. Dadurch gelangt
unverbrannter Kraftstoff in die Abgasanlage – Gefahr einer Katalysatorbe-
schädigung!Umwelthinweis
Überfüllen Sie den Kraftstoffbehälter nicht - bei Erwärmung kann sonst Kraft-
stoff austreten.
BenzinBenzinsorten
Die empfohlene Benzinsorte steht auf der Innenseite der
Tankklappe.Fahrzeuge mit Katalysator müssen mit bleifreiem Benzin entsprechend
DIN EN 228 betankt werden (EN = „Euro-Norm“).
Die einzelnen Benzinsorten werden durch die jeweilige Oktanzahl unter-
schieden, z.B.: 91, 95, 98 ROZ (ROZ = „Research-Oktan-Zahl, Maß zur Bestim-
mung der Klopffestigkeit des Benzinkraftstoffs“). Sie können Benzin mit
höherer Oktanzahl tanken als Ihr Motor benötigt, es hat jedoch keine Vorteile
in Bezug auf den Kraftstoffverbrauch oder die Motorleistung.
Die für Ihr Fahrzeug geeignete Benzinsorte wird in der technischen Tabelle für
Ihren Motor aufgeführt. Kapitel „Technische Daten“
Vo rsi ch t!
•Das Benzin nach der Norm EN 228 kann einen geringen Anteil Ethanol
enthalten. Der sogenannte „Bioethanolkraftstoff“, wie er im Handel
beispielsweise unter der Nummer E50 bzw. E85 erhältlich ist (mit hohem
Ethanolgehalt), darf nicht getankt werden, da dadurch die Kraftstoffanlage
beschädigt wird.•Bereits eine Tankfüllung mit verbleitem Benzin führt zu einer dauerhaften
Verschlechterung der Katalysatorwirkung.•Bei Benzin mit zu niedriger Oktanzahl können hohe Drehzahlen oder eine
starke Motorbelastung zu Motorschäden führen.Umwelthinweis
Bereits eine Tankfüllung mit bleihaltigem Kraftstoff führt zu einer Verschlech-
terung der Katalysatorwirkung.
ACHTUNG! Fortsetzung
Freetrack_DE.book Seite 223 Donnerstag, 10. September 2009 9:28 09

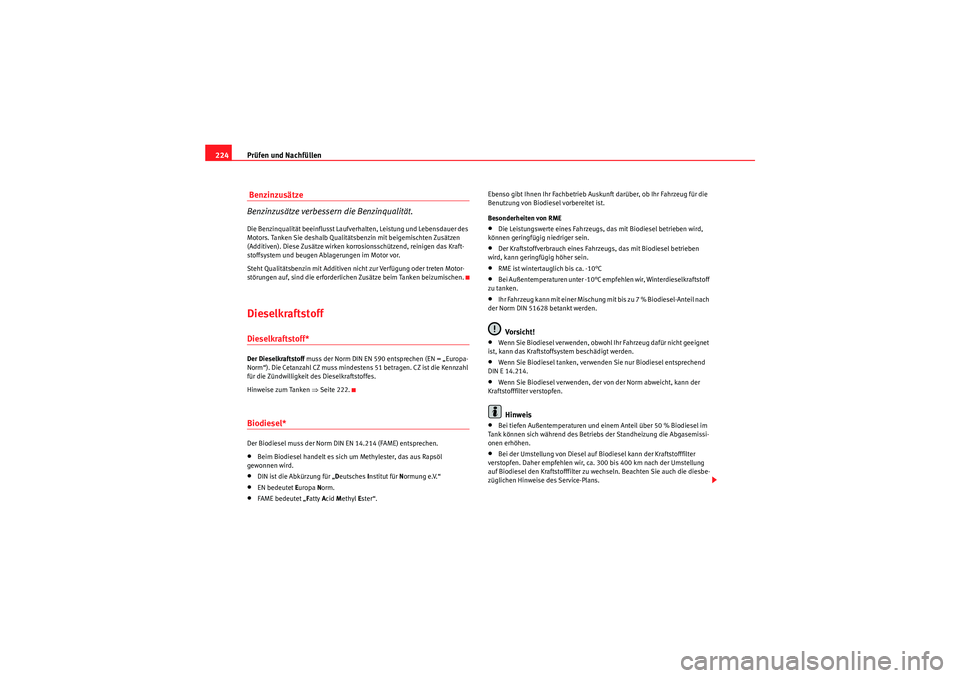

Prüfen und Nachfüllen
224 Benzinzusätze
Benzinzusätze verbessern die Benzinqualität.Die Benzinqualität beeinflusst Laufverhalten, Leistung und Lebensdauer des
Motors. Tanken Sie deshalb Qualitätsbenzin mit beigemischten Zusätzen
(Additiven). Diese Zusätze wirken korrosionsschützend, reinigen das Kraft-
stoffsystem und beugen Ablagerungen im Motor vor.
Steht Qualitätsbenzin mit Additiven nicht zur Verfügung oder treten Motor-
störungen auf, sind die erforderlichen Zusätze beim Tanken beizumischen.DieselkraftstoffDieselkraftstoff* Der Dieselkraftstoff muss der Norm DIN EN 590 entsprechen (EN = „Europa-
Norm“). Die Cetanzahl CZ muss mindestens 51 betragen. CZ ist die Kennzahl
für die Zündwilligkeit des Dieselkraftstoffes.
Hinweise zum Tanken ⇒Seite 222.Biodiesel* Der Biodiesel muss der Norm DIN EN 14.214 (FAME) entsprechen.•Beim Biodiesel handelt es sich um Methylester, das aus Rapsöl
gewonnen wird.•DIN ist die Abkürzung für „ Deutsches Institut für Normung e.V.“•EN bedeutet Europa Norm.•FAME bedeutet „ Fatty Acid Methyl Ester“. Ebenso gibt Ihnen Ihr Fachbetrieb Auskunft darüber, ob Ihr Fahrzeug für die
Benutzung von Biodiesel vorbereitet ist.
Besonderheiten von RME
•Die Leistungswerte eines Fahrzeugs, das mit Biodiesel betrieben wird,
können geringfügig niedriger sein.•Der Kraftstoffverbrauch eines Fahrzeugs, das mit Biodiesel betrieben
wird, kann geringfügig höher sein.•RME ist wintertauglich bis ca. -10°C•Bei Außentemperaturen unter -10°C empfehlen wir, Winterdieselkraftstoff
zu tanken.•Ihr Fahrzeug kann mit einer Mischung mit bis zu 7 % Biodiesel-Anteil nach
der Norm DIN 51628 betankt werden.Vo rsi ch t!
•Wenn Sie Biodiesel verwenden, obwohl Ihr Fahrzeug dafür nicht geeignet
ist, kann das Kraftstoffsystem beschädigt werden.•Wenn Sie Biodiesel tanken, verwende n Sie nur Biodiesel entsprechend
DIN E 14.214.•Wenn Sie Biodiesel verwenden, der von der Norm abweicht, kann der
Kraftstofffilter verstopfen.Hinweis
•Bei tiefen Außentemperaturen und einem Anteil über 50 % Biodiesel im
Tank können sich während des Betriebs der Standheizung die Abgasemissi-
onen erhöhen.•Bei der Umstellung von Diesel auf Biodiesel kann der Kraftstofffilter
verstopfen. Daher empfehlen wir, ca. 300 bis 400 km nach der Umstellung
auf Biodiesel den Kraftstofffilter zu wechseln. Beachten Sie auch die diesbe-
züglichen Hinweise des Service-Plans.
Freetrack_DE.book Seite 224 Donnerstag, 10. September 2009 9:28 09

Prüfen und Nachfüllen225
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

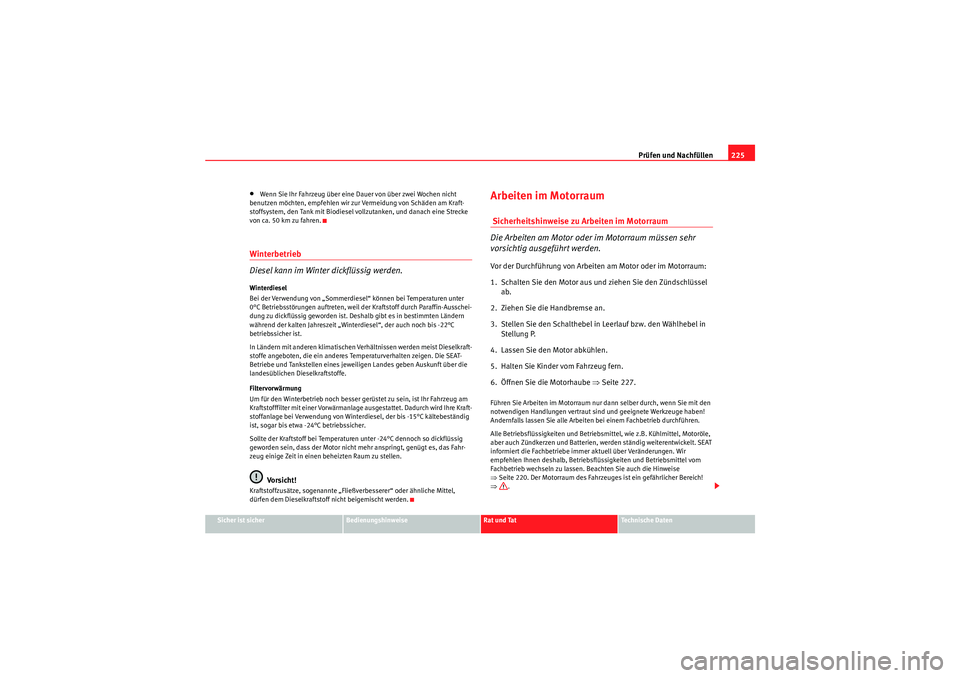

•Wenn Sie Ihr Fahrzeug über eine Dauer von über zwei Wochen nicht
benutzen möchten, empfehlen wir zur Vermeidung von Schäden am Kraft-
stoffsystem, den Tank mit Biodiesel vollzutanken, und danach eine Strecke
von ca. 50 km zu fahren.Winterbetrieb
Diesel kann im Winter dickflüssig werden.Winterdiesel
Bei der Verwendung von „Sommerdiesel“ können bei Temperaturen unter
0°C Betriebsstörungen auftreten, weil der Kraftstoff durch Paraffin-Ausschei-
dung zu dickflüssig geworden ist. Deshalb gibt es in bestimmten Ländern
während der kalten Jahreszeit „Winterdiesel“, der auch noch bis -22°C
betriebssicher ist.
In Ländern mit anderen klimatischen Verhältnissen werden meist Dieselkraft-
stoffe angeboten, die ein anderes Temperaturverhalten zeigen. Die SEAT-
Betriebe und Tankstellen eines jeweiligen Landes geben Auskunft über die
landesüblichen Dieselkraftstoffe.
Filtervorwärmung
Um für den Winterbetrieb noch besser gerüstet zu sein, ist Ihr Fahrzeug am
Kraftstofffilter mit einer Vorwärmanlage ausgestattet. Dadurch wird Ihre Kraft-
stoffanlage bei Verwendung von Winterdiesel, der bis -15°C kältebeständig
ist, sogar bis etwa -24°C betriebssicher.
Sollte der Kraftstoff bei Temperaturen unter -24°C dennoch so dickflüssig
geworden sein, dass der Motor nicht mehr anspringt, genügt es, das Fahr-
zeug einige Zeit in einen beheizten Raum zu stellen.
Vo rsi ch t!
Kraftstoffzusätze, sogenannte „Fließverbesserer“ oder ähnliche Mittel,
dürfen dem Dieselkraftstoff nicht beigemischt werden.
Arbeiten im Motorraum Sicherheitshinweise zu Arbeiten im Motorraum
Die Arbeiten am Motor oder im Motorraum müssen sehr
vorsichtig ausgeführt werden.Vor der Durchführung von Arbeiten am Motor oder im Motorraum:
1. Schalten Sie den Motor aus und ziehen Sie den Zündschlüssel ab.
2. Ziehen Sie die Handbremse an.
3. Stellen Sie den Schalthebel in Leerlauf bzw. den Wählhebel in Stellung P.
4. Lassen Sie den Motor abkühlen.
5. Halten Sie Kinder vom Fahrzeug fern.
6. Öffnen Sie die Motorhaube ⇒Seite 227.Führen Sie Arbeiten im Motorraum nur dann selber durch, wenn Sie mit den
notwendigen Handlungen vertraut si nd und geeignete Werkzeuge haben!
Andernfalls lassen Sie alle Arbeiten bei einem Fachbetrieb durchführen.
Alle Betriebsflüssigkeiten und Betriebsmittel, wie z.B. Kühlmittel, Motoröle,
aber auch Zündkerzen und Batterien, werden ständig weiterentwickelt. SEAT
informiert die Fachbetriebe immer aktuell über Veränderungen. Wir
empfehlen Ihnen deshalb, Betriebsflüssigkeiten und Betriebsmittel vom
Fachbetrieb wechseln zu lassen. Beachten Sie auch die Hinweise
⇒ Seite 220. Der Motorraum des Fahrzeuges ist ein gefährlicher Bereich!
⇒ .
Freetrack_DE.book Seite 225 Donnerstag, 10. September 2009 9:28 09

Prüfen und Nachfüllen
226

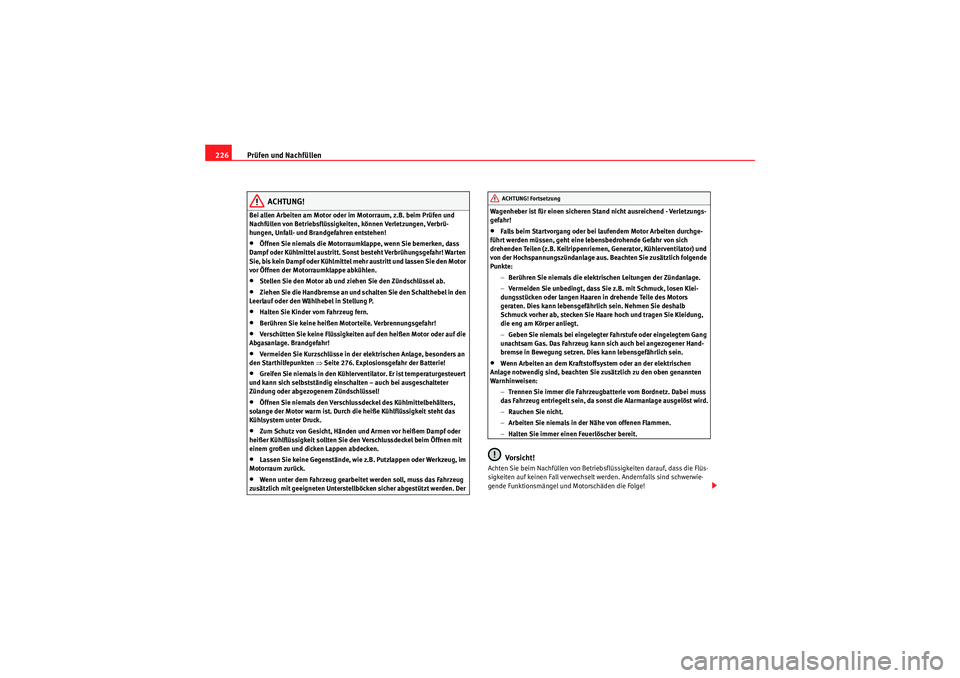

ACHTUNG!
Bei allen Arbeiten am Motor oder im Motorraum, z.B. beim Prüfen und
Nachfüllen von Betriebsflüssigkeiten, können Verletzungen, Verbrü-
hungen, Unfall- und Brandgefahren entstehen!•Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf oder Kühlmittel austritt. Sonst besteht Verbrühungsgefahr! Warten
Sie, bis kein Dampf oder Kühlmittel me hr austritt und lassen Sie den Motor
vor Öffnen der Motorraumklappe abkühlen.•Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.•Ziehen Sie die Handbremse an und schalten Sie den Schalthebel in den
Leerlauf oder den Wählhebel in Stellung P.•Halten Sie Kinder vom Fahrzeug fern.•Berühren Sie keine heißen Motorteile. Verbrennungsgefahr!•Verschütten Sie keine Flüssigkeiten auf den heißen Motor oder auf die
Abgasanlage. Brandgefahr!•Vermeiden Sie Kurzschlüsse in der elektrischen Anlage, besonders an
den Starthilfepunkten ⇒Seite 276. Explosionsgefahr der Batterie!•Greifen Sie niemals in den Kühlerventilator. Er ist temperaturgesteuert
und kann sich selbstständig einschalten – auch bei ausgeschalteter
Zündung oder abgezogenem Zündschlüssel!•Öffnen Sie niemals den Verschlussdeckel des Kühlmittelbehälters,
solange der Motor warm ist. Durch die heiße Kühlflüssigkeit steht das
Kühlsystem unter Druck.•Zum Schutz von Gesicht, Händen und Armen vor heißem Dampf oder
heißer Kühlflüssigkeit sollten Sie den Verschlussdeckel beim Öffnen mit
einem großen und dicken Lappen abdecken.•Lassen Sie keine Gegenstände, wie z. B. Putzlappen oder Werkzeug, im
Motorraum zurück.•Wenn unter dem Fahrzeug gearbeitet werden soll, muss das Fahrzeug
zusätzlich mit geeigneten Unterstellböcken sicher abgestützt werden. Der Wagenheber ist für einen sicheren Stand nicht ausreichend - Verletzungs-
gefahr!
•Falls beim Startvorgang oder bei laufendem Motor Arbeiten durchge-
führt werden müssen, geht eine lebensbedrohende Gefahr von sich
drehenden Teilen (z.B. Keilrippenriemen, Generator, Kühlerventilator) und
von der Hochspannungszündanlage aus. Beachten Sie zusätzlich folgende
Punkte:
−Berühren Sie niemals die elektrischen Leitungen der Zündanlage.
− Vermeiden Sie unbedingt, dass Sie z.B. mit Schmuck, losen Klei-
dungsstücken oder langen Haaren in drehende Teile des Motors
geraten. Dies kann lebensgefährlich sein. Nehmen Sie deshalb
Schmuck vorher ab, stecken Sie Haare hoch und tragen Sie Kleidung,
die eng am Körper anliegt.
− Geben Sie niemals bei eingelegter Fahrstufe oder eingelegtem Gang
unachtsam Gas. Das Fahrzeug kann sich auch bei angezogener Hand-
bremse in Bewegung setzen. Dies kann lebensgefährlich sein.•Wenn Arbeiten an dem Kraftstoffs ystem oder an der elektrischen
Anlage notwendig sind, beachten Sie zusätzlich zu den oben genannten
Warnhinweisen:
−Trennen Sie immer die Fahrzeugbatterie vom Bordnetz. Dabei muss
das Fahrzeug entriegelt sein, da sonst die Alarmanlage ausgelöst wird.
− Rauchen Sie nicht.
− Arbeiten Sie niemals in der Nähe von offenen Flammen.
− Halten Sie immer einen Feuerlöscher bereit.Vo rsi ch t!
Achten Sie beim Nachfüllen von Betriebsflüssigkeiten darauf, dass die Flüs-
sigkeiten auf keinen Fall verwechselt werden. Andernfalls sind schwerwie-
gende Funktionsmängel und Motorschäden die Folge!
ACHTUNG! Fortsetzung
Freetrack_DE.book Seite 226 Donnerstag, 10. September 2009 9:28 09

Prüfen und Nachfüllen227
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

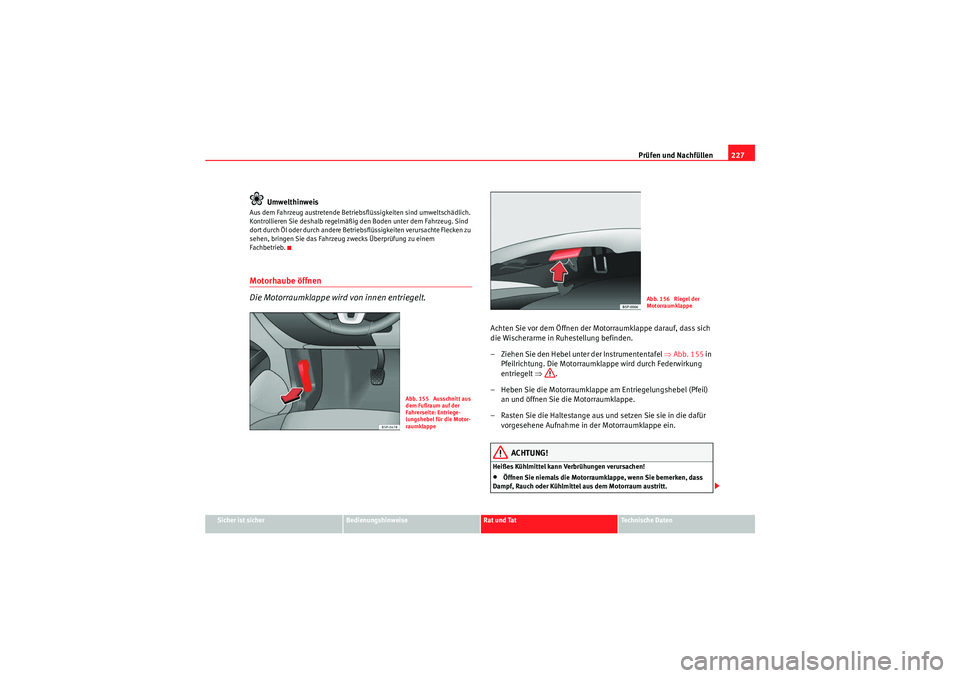

Umwelthinweis
Aus dem Fahrzeug austretende Betriebsflüssigkeiten sind umweltschädlich.
Kontrollieren Sie deshalb regelmäßig den Boden unter dem Fahrzeug. Sind
dort durch Öl oder durch andere Betriebsflüssigkeiten verursachte Flecken zu
sehen, bringen Sie das Fahrzeug zwecks Überprüfung zu einem
Fachbetrieb.Motorhaube öffnen
Die Motorraumklappe wird von innen entriegelt.
Achten Sie vor dem Öffnen der Motorraumklappe darauf, dass sich
die Wischerarme in Ruhestellung befinden.
–Ziehen Sie den Hebel unte r der Instrumententafel ⇒Abb. 155 in
Pfeilrichtung. Die Motorraumklappe wird durch Federwirkung
entriegelt ⇒.
– Heben Sie die Motorraumklappe am Entriegelungshebel (Pfeil) an und öffnen Sie die Motorraumklappe.
– Rasten Sie die Haltestange aus und setzen Sie sie in die dafür vorgesehene Aufnahme in der Motorraumklappe ein.
ACHTUNG!
Heißes Kühlmittel kann Verbrühungen verursachen!•Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf, Rauch oder Kühlmittel aus dem Motorraum austritt.
Abb. 155 Ausschnitt aus
dem Fußraum auf der
Fahrerseite: Entriege-
lungshebel für die Motor-
raumklappe
Abb. 156 Riegel der
Motorraumklappe
Freetrack_DE.book Seite 227 Donnerstag, 10. September 2009 9:28 09

Prüfen und Nachfüllen

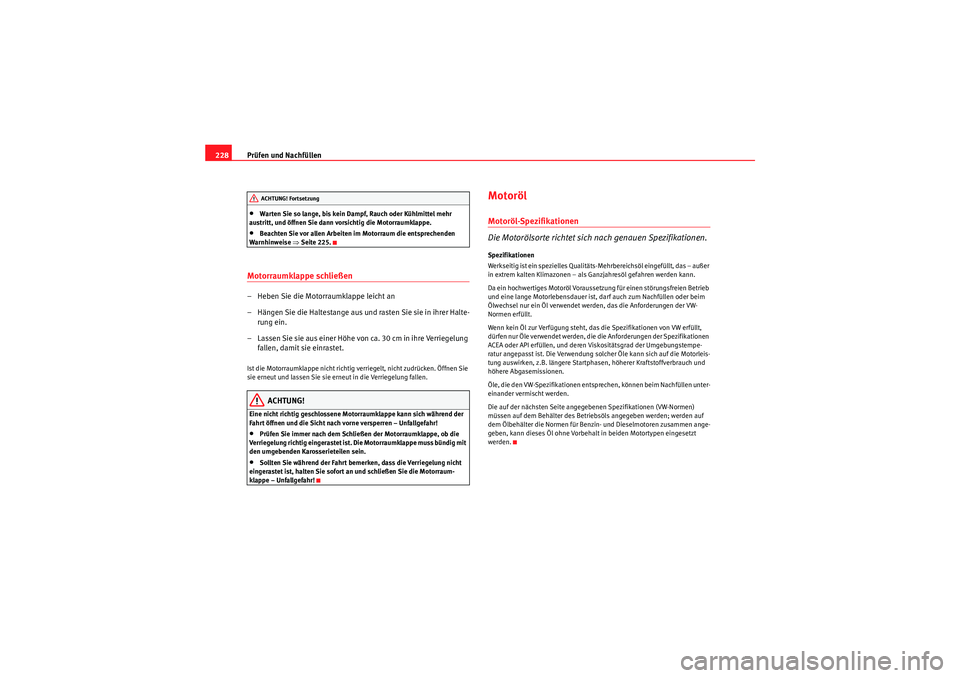

228•Warten Sie so lange, bis kein Dampf, Rauch oder Kühlmittel mehr
austritt, und öffnen Sie dann vorsichtig die Motorraumklappe.•Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 225.
Motorraumklappe schließen– Heben Sie die Motorraumklappe leicht an
– Hängen Sie die Haltestange aus und rasten Sie sie in ihrer Halte-
rung ein.
– Lassen Sie sie aus einer Höhe von ca. 30 cm in ihre Verriegelung fallen, damit sie einrastet.Ist die Motorraumklappe nicht richtig verriegelt, nicht zudrücken. Öffnen Sie
sie erneut und lassen Sie sie erneut in die Verriegelung fallen.
ACHTUNG!
Eine nicht richtig geschlossene Motorraumklappe kann sich während der
Fahrt öffnen und die Sicht nach vorne versperren – Unfallgefahr!•Prüfen Sie immer nach dem Schließen der Motorraumklappe, ob die
Verriegelung richtig eingerastet ist. Die Motorraumklappe muss bündig mit
den umgebenden Karosserieteilen sein.•Sollten Sie während der Fahrt bemerken, dass die Verriegelung nicht
eingerastet ist, halten Sie sofort an und schließen Sie die Motorraum-
klappe – Unfallgefahr!
MotorölMotoröl-Spezifikationen
Die Motorölsorte richtet sich nach genauen Spezifikationen.Spezifikationen
Werkseitig ist ein spezielles Qualitäts-Mehrbereichsöl eingefüllt, das – außer
in extrem kalten Klimazonen – als Ganzjahresöl gefahren werden kann.
Da ein hochwertiges Motoröl Voraussetzung für einen störungsfreien Betrieb
und eine lange Motorlebensdauer ist, darf auch zum Nachfüllen oder beim
Ölwechsel nur ein Öl verwendet werden, das die Anforderungen der VW-
Normen erfüllt.
Wenn kein Öl zur Verfügung steht, das die Spezifikationen von VW erfüllt,
dürfen nur Öle verwendet werden, die die Anforderungen der Spezifikationen
ACEA oder API erfüllen, und deren Viskositätsgrad der Umgebungstempe-
ratur angepasst ist. Die Verwendung solcher Öle kann sich auf die Motorleis-
tung auswirken, z.B. längere Startphasen, höherer Kraftstoffverbrauch und
höhere Abgasemissionen.
Öle, die den VW-Spezifikationen entsprechen, können beim Nachfüllen unter-
einander vermischt werden.
Die auf der nächsten Seite angegebenen Spezifikationen (VW-Normen)
müssen auf dem Behälter des Betriebsöls angegeben werden; werden auf
dem Ölbehälter die Normen für Benzin- und Dieselmotoren zusammen ange-
geben, kann dieses Öl ohne Vorbehalt in beiden Motortypen eingesetzt
werden.
ACHTUNG! Fortsetzung
Freetrack_DE.book Seite 228 Donnerstag, 10. September 2009 9:28 09
