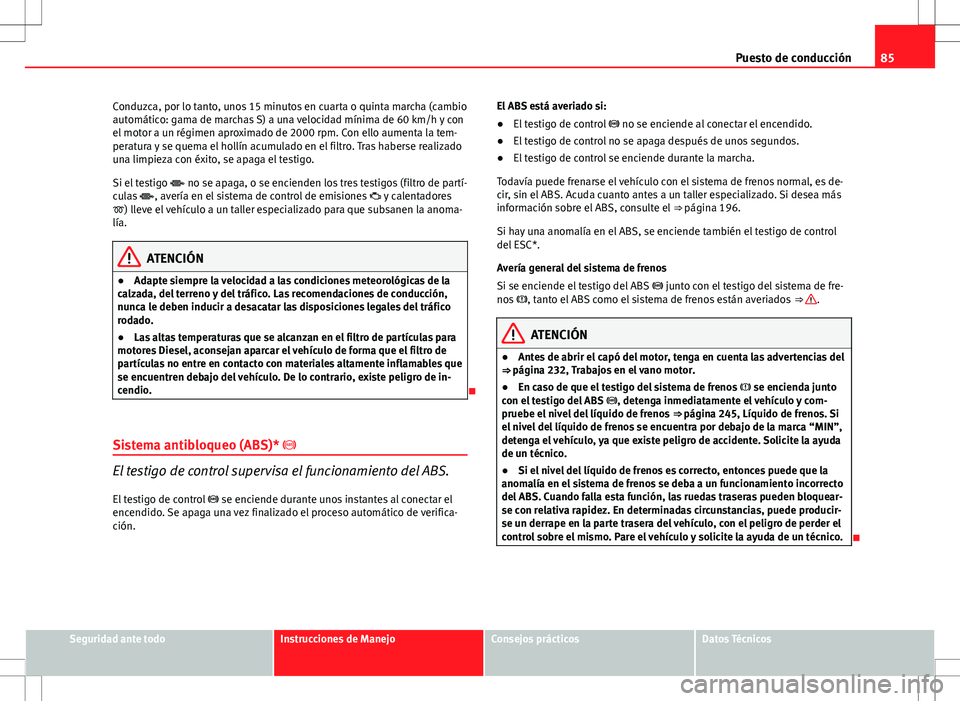

Page 87 of 313
85
Puesto de conducción
Conduzca, por lo tanto, unos 15 minutos en cuarta o quinta marcha (cambio
automático: gama de marchas S) a una velocidad mínima de 60 km/h y con
el motor a un régimen aproximado de 2000 rpm. Con ello aumenta la tem-
peratura y se quema el hollín acumulado en el filtro. Tras haberse realizado
una limpieza con éxito, se apaga el testigo.
Si el testigo no se apaga, o se encienden los tres testigos (filtro de partí-
culas , avería en el sistema de control de emisiones y calentadores
) lleve el vehículo a un taller especializado para que subsanen la anoma-
lía.
ATENCIÓN
● Adapte siempre la velocidad a las condiciones meteorológicas de la
calzada, del terreno y del tráfico. Las recomendaciones de conducción,
nunca le deben inducir a desacatar las disposiciones legales del tráfico
rodado.
● Las altas temperaturas que se alcanzan en el filtro de partículas para
motores Diesel, aconsejan aparcar el vehículo de forma que el filtro de
partículas no entre en contacto con materiales altamente inflamables que
se encuentren debajo del vehículo. De lo contrario, existe peligro de in-
cendio.
Sistema antibloqueo (ABS)*
El testigo de control supervisa el funcionamiento del ABS. El testigo de control se enciende durante unos instantes al conectar el
encendido. Se apaga una vez finalizado el proceso automático de verifica-
ción. El ABS está averiado si:
●
El testigo de control no se enciende al conectar el encendido.
● El testigo de control no se apaga después de unos segundos.
● El testigo de control se enciende durante la marcha.
Todavía puede frenarse el vehículo con el sistema de frenos normal, es de-
cir, sin el ABS. Acuda cuanto antes a un taller especializado. Si desea más
información sobre el ABS, consulte el ⇒ página 196.
Si hay una anomalía en el ABS, se enciende también el testigo de control
del ESC*.
Avería general del sistema de frenos
Si se enciende el testigo del ABS junto con el testigo del sistema de fre-
nos , tanto el ABS como el sistema de frenos están averiados ⇒
.
ATENCIÓN
● Antes de abrir el capó del motor, tenga en cuenta las advertencias del
⇒ página 232, Trabajos en el vano motor.
● En caso de que el testigo del sistema de frenos se encienda junto
con el testigo del ABS , detenga inmediatamente el vehículo y com-
pruebe el nivel del líquido de frenos ⇒ página 245, Líquido de frenos. Si
el nivel del líquido de frenos se encuentra por debajo de la marca “MIN”,
detenga el vehículo, ya que existe peligro de accidente. Solicite la ayuda
de un técnico.
● Si el nivel del líquido de frenos es correcto, entonces puede que la
anomalía en el sistema de frenos se deba a un funcionamiento incorrecto
del ABS. Cuando falla esta función, las ruedas traseras pueden bloquear-
se con relativa rapidez. En determinadas circunstancias, puede producir-
se un derrape en la parte trasera del vehículo, con el peligro de perder el
control sobre el mismo. Pare el vehículo y solicite la ayuda de un técnico.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

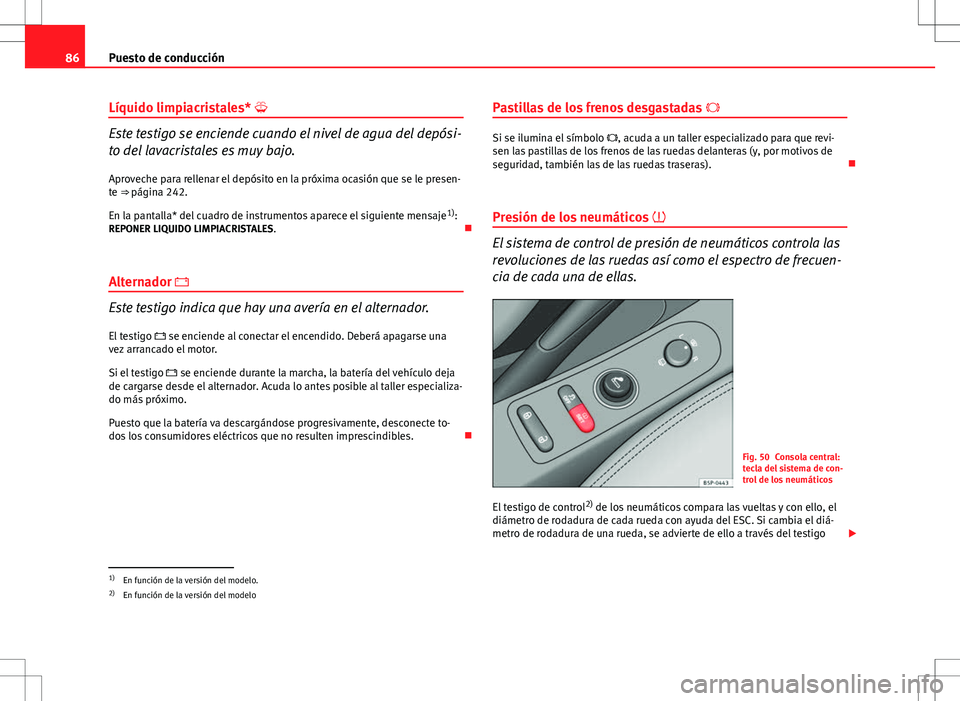

Page 88 of 313
86Puesto de conducción
Líquido limpiacristales*
Este testigo se enciende cuando el nivel de agua del depósi-
to del lavacristales es muy bajo.
Aproveche para rellenar el depósito en la próxima ocasión que se le presen-
te ⇒ página 242.
En la pantalla* del cuadro de instrumentos aparece el siguiente mensaje 1)
:
REPONER LIQUIDO LIMPIACRISTALES.
Alternador
Este testigo indica que hay una avería en el alternador. El testigo se enciende al conectar el encendido. Deberá apagarse una
vez arrancado el motor.
Si el testigo se enciende durante la marcha, la batería del vehículo deja
de cargarse desde el alternador. Acuda lo antes posible al taller especializa-
do más próximo.
Puesto que la batería va descargándose progresivamente, desconecte to-
dos los consumidores eléctricos que no resulten imprescindibles. Pastillas de los frenos desgastadas
Si se ilumina el símbolo , acuda a un taller especializado para que revi-
sen las pastillas de los frenos de las ruedas delanteras (y, por motivos de
seguridad, también las de las ruedas traseras).
Presión de los neumáticos
El sistema de control de presión de neumáticos controla las
revoluciones de las ruedas así como el espectro de frecuen-
cia de cada una de ellas.
Fig. 50 Consola central:
tecla del sistema de con-
trol de los neumáticos
El testigo de control 2)
de los neumáticos compara las vueltas y con ello, el
diámetro de rodadura de cada rueda con ayuda del ESC. Si cambia el diá-
metro de rodadura de una rueda, se advierte de ello a través del testigo
1)
En función de la versión del modelo.
2) En función de la versión del modelo
Page 89 of 313
87
Puesto de conducción
control de los neumáticos . El diámetro de rodadura de un neumático va-
ría cuando:
● La presión del neumático es insuficiente.
● La estructura del neumático presenta desperfectos.
● El vehículo está desnivelado por la carga.
● Las ruedas de un eje sufren más carga (p.ej., en conducción con remol-
que o en subidas y bajadas pronunciadas).
● El vehículo lleva montadas las cadenas para nieve.
● La rueda de emergencia está montada.
● Se ha cambiado una rueda de un eje.
Ajuste de la presión de inflado de los neumáticos
Después de modificar la presión de los neumáticos o cambiar una o más
ruedas hay que mantener pulsada la tecla ⇒ fig. 50, con el encendido co-
nectado, hasta que se escuche una señal acústica y se apague el testigo.
Si las ruedas están sometidas a una carga excesiva (p.ej., durante la con-
ducción con remolque o en caso de carga elevada) habrá que aumentar la
presión del neumático conforme al valor recomendado en caso de carga to-
tal (véase el adhesivo de la cara interna de la tapa del depósito de combus-
tible). Si se pulsa la tecla del sistema de control de los neumáticos se podrá
confirmar el nuevo valor de la presión.
El testigo de control de los neumáticos se ilumina
Si la presión de inflado de una o varias ruedas es muy inferior al valor ajus-
tado por el conductor se iluminará el testigo de control de los neumáticos
⇒
.
El testigo de control de los neumáticos parpadea
Si el testigo de control de los neumáticos parpadea, es señal de avería. Dirí-
jase al taller especializado más próximo.
ATENCIÓN
● Cuando se encienda el testigo de control de los neumáticos, deberá
reducir la velocidad, inmediatamente y evitar cualquier maniobra brusca
de giro o frenado. Deténgase lo antes posible, y controle la presión y el
estado de los neumáticos.
● El conductor es el responsable de que la presión de los neumáticos
sea la correcta. Por ello debe controlarse con regularidad la presión.
● En determinadas circunstancias (p.ej. circulando de forma deportiva,
en condiciones invernales o por carreteras sin asfaltar) podría ocurrir que
el testigo de control de los neumáticos, funcione con retraso o no funcio-
ne.
Aviso
Si se desemborna la batería se encenderá el testigo amarillo tras conec-
tar el encendido. Después de un breve recorrido deberá apagarse.
Avería en una bombilla*
Este testigo se ilumina cuando no funciona una bombilla de
la iluminación exterior del vehículo. El testigo se ilumina cuando se produce una avería en la iluminación ex-
terior del vehículo, p. ej. en la luz de carretera izquierda.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje 1)
:
LUZ CARRET. IZQ. AVERIADA .
1)
En función de la versión del modelo.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 91 of 313
89
Puesto de conducción
Sensor del nivel de aceite averiado*
Si el testigo amarillo parpadea, acuda a un taller especializado para que
revisen el sensor del nivel de aceite. Hasta entonces y por razones de segu-
ridad se deberá comprobar el nivel de aceite cada vez que se vaya a repos-
tar.
Velocidad de crucero (Regulador de velocidad)*
Este testigo se enciende cuando se conecta el regulador de
velocidad.
El testigo se enciende cuando se conecta el regulador de velocidad. Si
desea más información sobre el regulador de velocidad, consulte la
⇒ página 192.
Indicador de que las puertas están abiertas*
Este testigo indica si alguna de las puertas están abiertas.
El testigo deberá apagarse cuando todas las puertas estén completa-
mente cerradas.
El indicador funciona también con el encendido desconectado. Deberá apa-
garse aprox. 15 segundos después de haber bloqueado el vehículo. Dirección electromecánica*
En vehículos con dirección electromecánica, el grado de asistencia de la di-
rección depende de la velocidad del vehículo y del giro del volante.
El testigo de control se enciende durante unos instantes al conectar el en-
cendido. Debe apagarse una vez arrancado el motor.
Si se desemborna la batería, el testigo permanece encendido, incluso con
el motor en marcha. El testigo no se apaga hasta recorrer un trayecto de 50
m. aprox.
Si el testigo no se apaga o se enciende durante la marcha , significa que
hay una avería en la dirección electromecánica. El testigo luminoso puede
adoptar dos diferentes colores para indicar funciones anómalas. Si se en-
ciende en amarillo, significa un aviso de menor envergadura. Si el testigo
luminoso se enciende en rojo, hay que acudir de inmediato a un taller espe-
cializado, pues significa que no tiene asistencia; en este caso no debería
seguir circulando. Pare el vehículo y solicite la ayuda de un técnico. La di-
rección asistida no funciona si la batería está descargada o el motor no está
en marcha (p.ej. al ser remolcado). Si la dirección asistida no funciona co-
rrectamente o no funciona en absoluto, tendrá que aplicar bastante más
fuerza de lo habitual para mover el volante.
En vehículos equipados con ESC* se incluye la funcionalidad de “Recomen-
dación de maniobra de dirección”. Véase
⇒ página 199.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

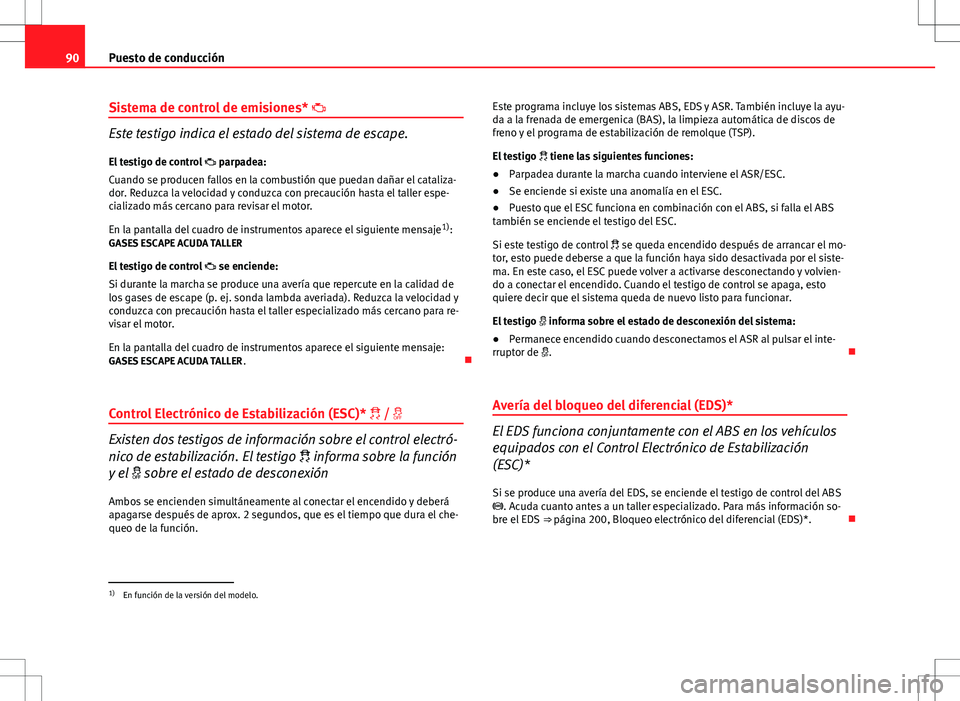

Page 92 of 313
90Puesto de conducción
Sistema de control de emisiones*
Este testigo indica el estado del sistema de escape.
El testigo de control parpadea:
Cuando se producen fallos en la combustión que puedan dañar el cataliza-
dor. Reduzca la velocidad y conduzca con precaución hasta el taller espe-
cializado más cercano para revisar el motor.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje 1)
:
GASES ESCAPE ACUDA TALLER
El testigo de control se enciende:
Si durante la marcha se produce una avería que repercute en la calidad de
los gases de escape (p. ej. sonda lambda averiada). Reduzca la velocidad y
conduzca con precaución hasta el taller especializado más cercano para re-
visar el motor.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje:
GASES ESCAPE ACUDA TALLER .
Control Electrónico de Estabilización (ESC)* /
Existen dos testigos de información sobre el control electró-
nico de estabilización. El testigo informa sobre la función
y el sobre el estado de desconexión
Ambos se encienden simultáneamente al conectar el encendido y deberá
apagarse después de aprox. 2 segundos, que es el tiempo que dura el che-
queo de la función. Este programa incluye los sistemas ABS, EDS y ASR. También incluye la ayu-
da a la frenada de emergenica (BAS), la limpieza automática de discos de
freno y el programa de estabilización de remolque (TSP).
El testigo
tiene las siguientes funciones:
● Parpadea durante la marcha cuando interviene el ASR/ESC.
● Se enciende si existe una anomalía en el ESC.
● Puesto que el ESC funciona en combinación con el ABS, si falla el ABS
también se enciende el testigo del ESC.
Si este testigo de control se queda encendido después de arrancar el mo-
tor, esto puede deberse a que la función haya sido desactivada por el siste-
ma. En este caso, el ESC puede volver a activarse desconectando y volvien-
do a conectar el encendido. Cuando el testigo de control se apaga, esto
quiere decir que el sistema queda de nuevo listo para funcionar.
El testigo informa sobre el estado de desconexión del sistema:
● Permanece encendido cuando desconectamos el ASR al pulsar el inte-
rruptor de .
Avería del bloqueo del diferencial (EDS)*El EDS funciona conjuntamente con el ABS en los vehículos
equipados con el Control Electrónico de Estabilización
(ESC)* Si se produce una avería del EDS, se enciende el testigo de control del ABS
. Acuda cuanto antes a un taller especializado. Para más información so-
bre el EDS ⇒ página 200, Bloqueo electrónico del diferencial (EDS)*.
1)
En función de la versión del modelo.
Page 93 of 313
91
Puesto de conducción

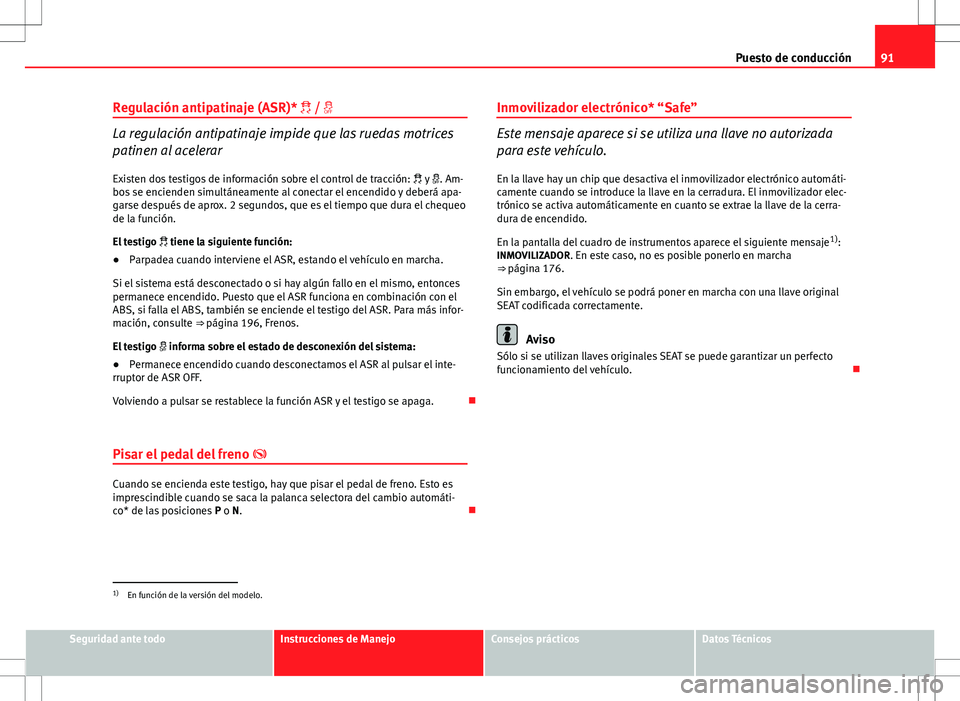

Regulación antipatinaje (ASR)* /
La regulación antipatinaje impide que las ruedas motrices
patinen al acelerar
Existen dos testigos de información sobre el control de tracción: y . Am-
bos se encienden simultáneamente al conectar el encendido y deberá apa-
garse después de aprox. 2 segundos, que es el tiempo que dura el chequeo
de la función.
El testigo tiene la siguiente función:
● Parpadea cuando interviene el ASR, estando el vehículo en marcha.
Si el sistema está desconectado o si hay algún fallo en el mismo, entonces
permanece encendido. Puesto que el ASR funciona en combinación con el
ABS, si falla el ABS, también se enciende el testigo del ASR. Para más infor-
mación, consulte ⇒ página 196, Frenos.
El testigo informa sobre el estado de desconexión del sistema:
● Permanece encendido cuando desconectamos el ASR al pulsar el inte-
rruptor de ASR OFF.
Volviendo a pulsar se restablece la función ASR y el testigo se apaga.
Pisar el pedal del freno
Cuando se encienda este testigo, hay que pisar el pedal de freno. Esto es
imprescindible cuando se saca la palanca selectora del cambio automáti-
co* de las posiciones P o N. Inmovilizador electrónico* “Safe”
Este mensaje aparece si se utiliza una llave no autorizada
para este vehículo.
En la llave hay un chip que desactiva el inmovilizador electrónico automáti-
camente cuando se introduce la llave en la cerradura. El inmovilizador elec-
trónico se activa automáticamente en cuanto se extrae la llave de la cerra-
dura de encendido.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje 1)
:
INMOVILIZADOR. En este caso, no es posible ponerlo en marcha
⇒ página 176.
Sin embargo, el vehículo se podrá poner en marcha con una llave original
SEAT codificada correctamente.
Aviso
Sólo si se utilizan llaves originales SEAT se puede garantizar un perfecto
funcionamiento del vehículo.
1)
En función de la versión del modelo.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 95 of 313
93
Mandos en el volante
Sistema audio Mandos en volante versión Audio
Fig. 51 Mandos en el vo-
lanteFig. 52 Mandos en el vo-
lante (en función de la
versión del modelo)
TeclaRadioCD/MP3/USB*/iPod*AUX a)AAumento de volumenAumento de volumenAumento de volumenBDisminución de volumenDisminución de volumenDisminución de volumen
CBúsqueda siguiente emisoraSiguiente canción
Pulsación larga: Avance rápidoSin función específica
DBúsqueda emisora anteriorAnterior canción
Pulsación larga: Retroceso rápidoSin función específica
ESin función específicaSin función específicaSin función específicaFSilencioPauseSilencio
Gb)Actúa en la pantalla del cuadro de instrumen- tosActúa en la pantalla del cuadro de instrumen-tosActúa en la pantalla del cuadro de instrumen-tos
Siguiente presintonía a)Siguiente cancióna)Sin función específica a)
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 96 of 313
94Mandos en el volante
Hb)Actúa en la pantalla del cuadro de instrumen-
tosActúa en la pantalla del cuadro de instrumen-tosActúa en la pantalla del cuadro de instrumen-tos
Anterior presintoníaa)Anterior cancióna)Sin función específica a)
Ib)Siguiente presintoníaCambio de carpetaSin función específicaCambio de menú en el cuadro de instrumentosCambio de menú en el cuadro de instrumentosCambio de menú en el cuadro de instrumentos
Jb)Anterior presintoníaCambio de carpetaSin función específicaCambio de menú en el cuadro de instrumentosCambio de menú en el cuadro de instrumentosCambio de menú en el cuadro de instrumentosKActúa sobre el cuadro de instrumentosActúa sobre el cuadro de instrumentosActúa sobre el cuadro de instrumentos
Lb)Cambio de fuenteCambio de fuenteCambio de fuenteActúa sobre el cuadro de instrumentosActúa sobre el cuadro de instrumentosActúa sobre el cuadro de instrumentosa)
Sólo si el cuadro está en menú Audio.
b) En función de la versión del modelo

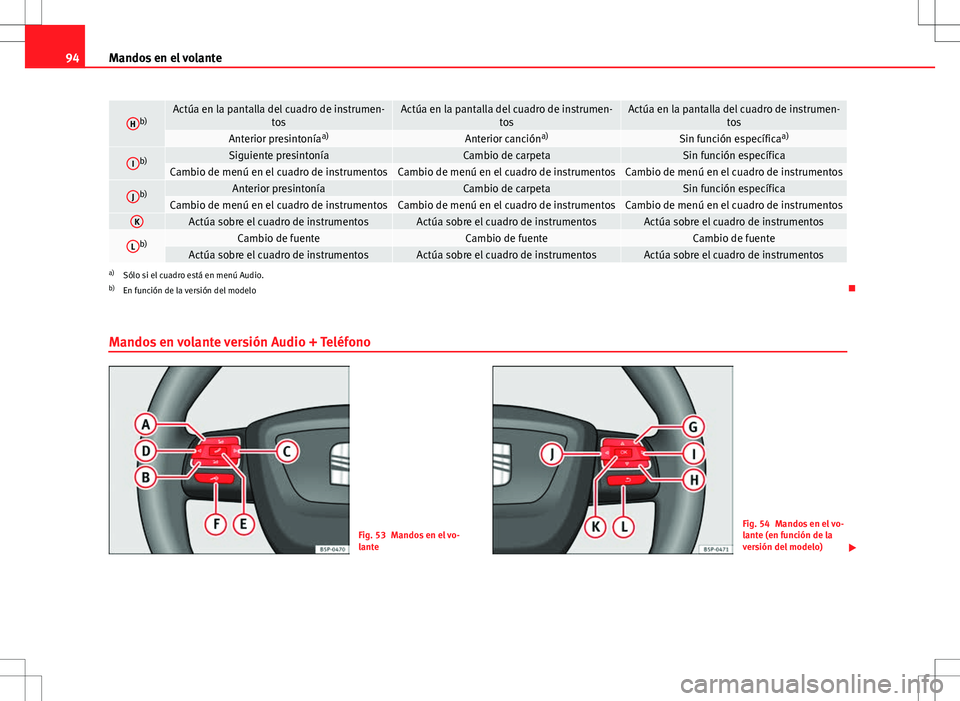

Mandos en volante versión Audio + Teléfono
Fig. 53 Mandos en el vo-
lanteFig. 54 Mandos en el vo-
lante (en función de la
versión del modelo)
Page 97 of 313
95
Mandos en el volante
TeclaRadioCD/MP3/USB*/iPod*AUXTELEFONOAAumento de volumenAumento de volumenAumento de volumenAumento de volumenBDisminución de volumenDisminución de volumenDisminución de volumenDisminución de volumen
CBúsqueda siguiente emisoraSiguiente canción
Pulsación larga: Avance rápidoSin función específicaSin función específica
DBúsqueda emisora anteriorAnterior canción
Pulsación larga: Retroceso rápidoSin función específicaSin función específica
EAcceso menú teléfono en cuadro ins- trumentosAcceso menú teléfono en cuadro ins-trumentosAcceso menú teléfono en cua-dro instrumentos
Efectuar llamada
Aceptar llamada entrante
Finalizar llamada en curso
Pulsación larga: rechazar lla- mada entrante
FActivación reconocimiento de vozActivación reconocimiento de vozActivación reconocimiento de vozActivar el control por voz/
Interrumpir mensaje en curso/ Desactivar el control por voz
GSiguiente presintonía a)Siguiente cancióna)Sin función específica
Opción anterior en el menú/
listado/
selección mostrado en el cua- dro de instrumentos b)
HAnterior presintoníaa)Anterior cancióna)Sin función específica
Siguiente opción en el menú/
listado/
selección mostrado en el cua- dro de instrumentos b)
ICambio de menú en el cuadro de ins-
trumentosCambio de menú en el cuadro de ins-trumentosCambio de menú en el cuadrode instrumentosCambio de menú en el cuadrode instrumentos
JCambio de menú en el cuadro de ins- trumentosCambio de menú en el cuadro de ins-trumentosCambio de menú en el cuadrode instrumentosCambio de menú en el cuadrode instrumentos
KActúa sobre el cuadro de instrumentosActúa sobre el cuadro de instrumen- tosActúa sobre el cuadro de ins-trumentosConfirmar
LActúa sobre el cuadro de instrumentosActúa sobre el cuadro de instrumen- tosActúa sobre el cuadro de ins-trumentosRetroceso al menú anterior
a)Sólo si el cuadro está en menú Audio.
b) Sólo si el cuadro de instrumentos está en el menú “TELEFONO”. Ejemplos de uso: Agenda, Listas de llamadas, Selección de números, Selección de letras, Menú principal.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 98 of 313
96Mandos en el volante
Sistema de Radionavegación
Mandos en volante Audio + Teléfono
Fig. 55 Mandos en el vo-
lanteFig. 56 Mandos en el vo-
lante (en función de la
versión del modelo)
TeclaRadioCD/MP3/USB*/iPod*AUXNAVEGADORTELEFONOAAumento de volumenAumento de volumenAumento de volumenAumento de volumenAumento de volumenBDisminución de volumenDisminución de volumenDisminución de volumenDisminución de volumenDisminución de volumen
CBúsqueda siguiente emisoraSiguiente canción
Pulsación larga: Avance rápidoSin función específicaSin función específicaSin función específica
DBúsqueda emisora anteriorAnterior canción
Pulsación larga: Retroceso rá- pidoSin función específicaSin función específicaSin función específica
