ESP Seat Altea Freetrack 2010 Manual de instrucciones (in Spanish)

129
Luces y visibilidad
Persiana parasol puertas traseras*
– Desenrolle la persiana y engánchela en los ganchos situados
en el marco superior de la puerta ⇒ fig. 82.
Limpiacristales Limpiaparabrisas 
Con la palanca del limpiacristales se manejan el limpiapara-
brisas y el barrido automático del limpia-lavaparabrisas.
Fig. 83 Palanca del lim-
pia-lavacristales
La palanca del limpiacristales ⇒ fig. 83 tiene las siguientes posi-
ciones:
Desconectar el limpiaparabrisas
– Mueva la palanca hasta la posición inicial 0
.Barrido a intervalos
–
Mueva la palanca hacia arriba hasta el encastre 1
.
– Mueva el mando A
hacia la izquierda o hacia la derecha para
determinar la duración de los intervalos de barrido. Mando ha-
cia la izquierda: intervalos largos; mando hacia la derecha: in-
tervalos breves. Con el mando A
puede seleccionar cuatro in-
tervalos de barrido diferentes.
Barrido lento
– Mueva la palanca hacia arriba hasta el encastre 2
.
Barrido rápido
– Mueva la palanca hacia arriba hasta el encastre 3
.
Barrido breve
– Desplace la palanca hacia abajo hasta la posición 4
, si sólo
desea limpiar el parabrisas brevemente. Si mantiene presiona-
da la palanca más de dos segundos, el limpiaparabrisas co-
menzará a funcionar más rápidamente.
Barrido automático del limpia-lavaparabrisas 
– Tire de la palanca hacia el volante, posición 5
. El lavaparabri-
sas comienza a funcionar inmediatamente mientras que el lim-
piaparabrisas comienza un poco más tarde. A una velocidad su-
perior a los 120 km/h, el lavaparabrisas y el limpiaparabrisas
funcionan simultáneamente.
– Suelte la palanca. El limpiaparabrisas sigue funcionando aprox.
cuatro segundos. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

130Luces y visibilidad

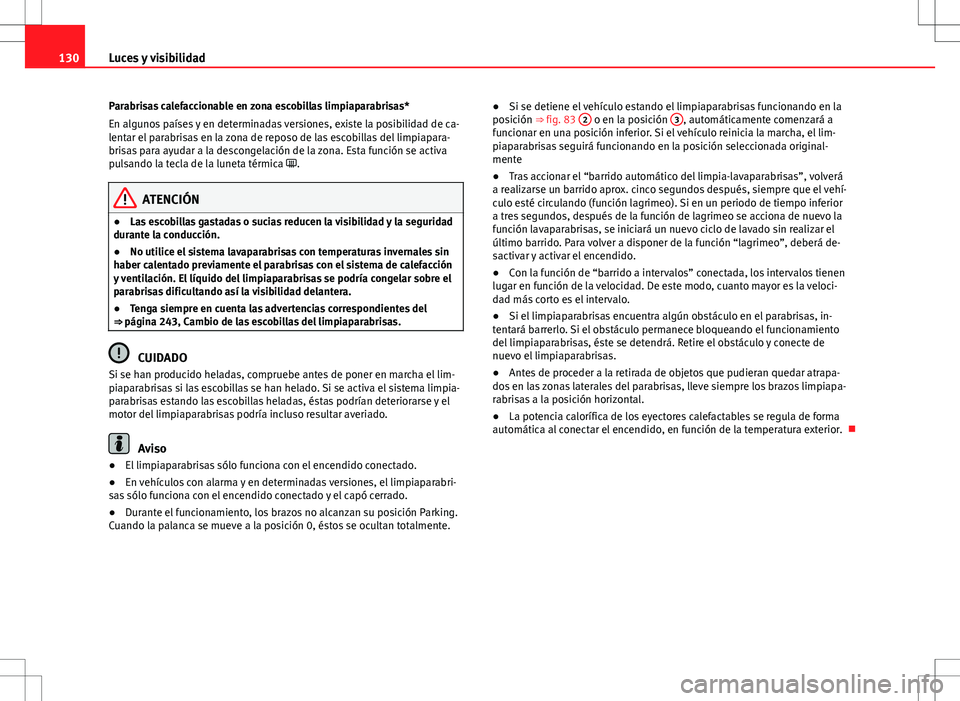

Parabrisas calefaccionable en zona escobillas limpiaparabrisas*
En algunos países y en determinadas versiones, existe la posibilidad de ca-
lentar el parabrisas en la zona de reposo de las escobillas del limpiapara-
brisas para ayudar a la descongelación de la zona. Esta función se activa
pulsando la tecla de la luneta térmica .
ATENCIÓN
● Las escobillas gastadas o sucias reducen la visibilidad y la seguridad
durante la conducción.
● No utilice el sistema lavaparabrisas con temperaturas invernales sin
haber calentado previamente el parabrisas con el sistema de calefacción
y ventilación. El líquido del limpiaparabrisas se podría congelar sobre el
parabrisas dificultando así la visibilidad delantera.
● Tenga siempre en cuenta las advertencias correspondientes del
⇒  página 243, Cambio de las escobillas del limpiaparabrisas.
CUIDADO
Si se han producido heladas, compruebe antes de poner en marcha el lim-
piaparabrisas si las escobillas se han helado. Si se activa el sistema limpia-
parabrisas estando las escobillas heladas, éstas podrían deteriorarse y el
motor del limpiaparabrisas podría incluso resultar averiado.
Aviso
● El limpiaparabrisas sólo funciona con el encendido conectado.
● En vehículos con alarma y en determinadas versiones, el limpiaparabri-
sas sólo funciona con el encendido conectado y el capó cerrado.
● Durante el funcionamiento, los brazos no alcanzan su posición Parking.
Cuando la palanca se mueve a la posición 0, éstos se ocultan totalmente. ●
Si se detiene el vehículo estando el limpiaparabrisas funcionando en la
posición ⇒ fig. 83 2
o en la posición 3, automáticamente comenzará a
funcionar en una posición inferior. Si el vehículo reinicia la marcha, el lim-
piaparabrisas seguirá funcionando en la posición seleccionada original-
mente
● Tras accionar el “barrido automático del limpia-lavaparabrisas”, volverá
a realizarse un barrido aprox. cinco segundos después, siempre que el vehí-
culo esté circulando (función lagrimeo). Si en un periodo de tiempo inferior
a tres segundos, después de la función de lagrimeo se acciona de nuevo la
función lavaparabrisas, se iniciará un nuevo ciclo de lavado sin realizar el
último barrido. Para volver a disponer de la función “lagrimeo”, deberá de-
sactivar y activar el encendido.
● Con la función de “barrido a intervalos” conectada, los intervalos tienen
lugar en función de la velocidad. De este modo, cuanto mayor es la veloci-
dad más corto es el intervalo.
● Si el limpiaparabrisas encuentra algún obstáculo en el parabrisas, in-
tentará barrerlo. Si el obstáculo permanece bloqueando el funcionamiento
del limpiaparabrisas, éste se detendrá. Retire el obstáculo y conecte de
nuevo el limpiaparabrisas.
● Antes de proceder a la retirada de objetos que pudieran quedar atrapa-
dos en las zonas laterales del parabrisas, lleve siempre los brazos limpiapa-
rabrisas a la posición horizontal.
● La potencia calorífica de los eyectores calefactables se regula de forma
automática al conectar el encendido, en función de la temperatura exterior. 

132Luces y visibilidad

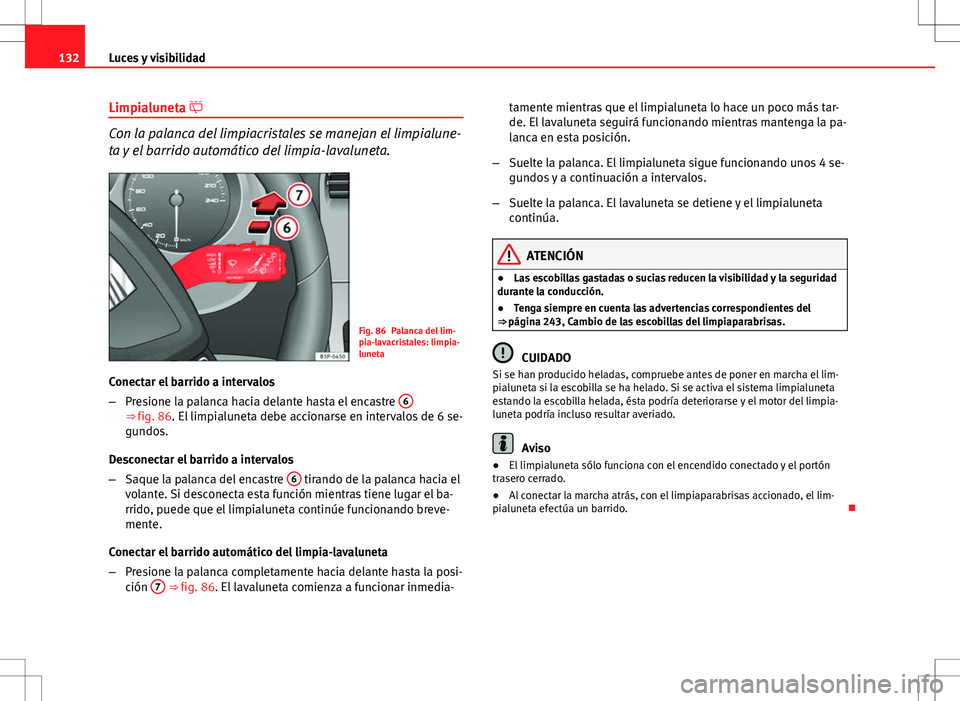

Limpialuneta 
Con la palanca del limpiacristales se manejan el limpialune-
ta y el barrido automático del limpia-lavaluneta.
Fig. 86 Palanca del lim-
pia-lavacristales: limpia-
luneta
Conectar el barrido a intervalos
– Presione la palanca hacia delante hasta el encastre 6
⇒ fig. 86. El limpialuneta debe accionarse en intervalos de 6 se-
gundos.
Desconectar el barrido a intervalos
– Saque la palanca del encastre 6
tirando de la palanca hacia el
volante. Si desconecta esta función mientras tiene lugar el ba-
rrido, puede que el limpialuneta continúe funcionando breve-
mente.
Conectar el barrido automático del limpia-lavaluneta
– Presione la palanca completamente hacia delante hasta la posi-
ción 7
⇒ fig. 86. El lavaluneta comienza a funcionar inmedia- tamente mientras que el limpialuneta lo hace un poco más tar-
de. El lavaluneta seguirá funcionando mientras mantenga la pa-
lanca en esta posición.
– Suelte la palanca. El limpialuneta sigue funcionando unos 4 se-
gundos y a continuación a intervalos.
– Suelte la palanca. El lavaluneta se detiene y el limpialuneta
continúa.
ATENCIÓN
● Las escobillas gastadas o sucias reducen la visibilidad y la seguridad
durante la conducción.
● Tenga siempre en cuenta las advertencias correspondientes del
⇒  página 243, Cambio de las escobillas del limpiaparabrisas.
CUIDADO
Si se han producido heladas, compruebe antes de poner en marcha el lim-
pialuneta si la escobilla se ha helado. Si se activa el sistema limpialuneta
estando la escobilla helada, ésta podría deteriorarse y el motor del limpia-
luneta podría incluso resultar averiado.
Aviso
● El limpialuneta sólo funciona con el encendido conectado y el portón
trasero cerrado.
● Al conectar la marcha atrás, con el limpiaparabrisas accionado, el lim-
pialuneta efectúa un barrido. 

133
Luces y visibilidad

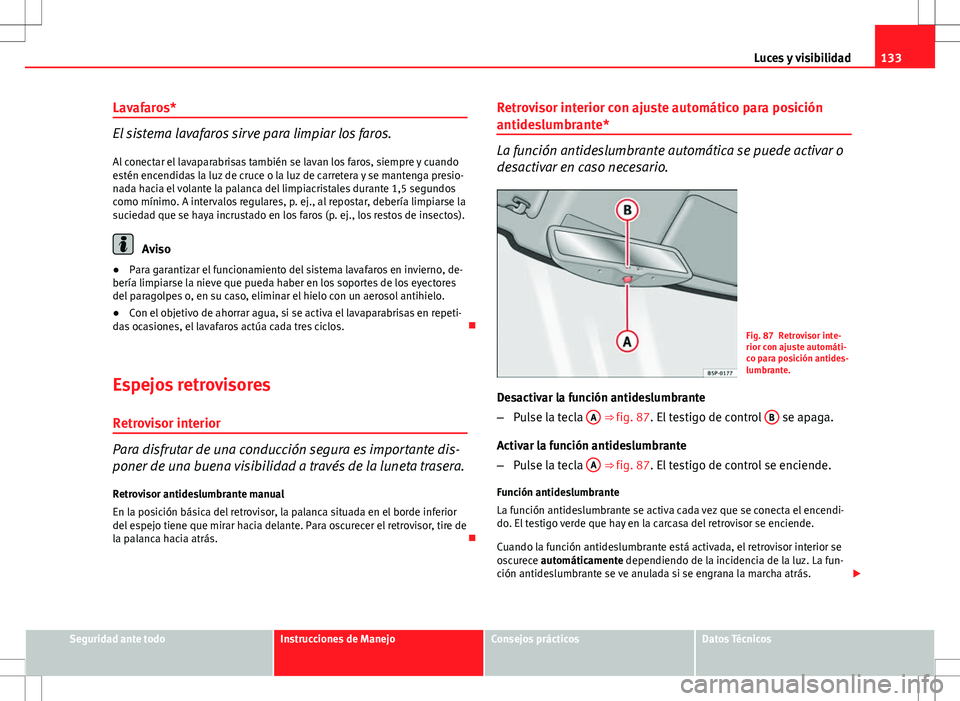

Lavafaros*
El sistema lavafaros sirve para limpiar los faros. Al conectar el lavaparabrisas también se lavan los faros, siempre y cuando
estén encendidas la luz de cruce o la luz de carretera y se mantenga presio-
nada hacia el volante la palanca del limpiacristales durante 1,5 segundos
como mínimo. A intervalos regulares, p. ej., al repostar, debería limpiarse la
suciedad que se haya incrustado en los faros (p. ej., los restos de insectos).
Aviso
● Para garantizar el funcionamiento del sistema lavafaros en invierno, de-
bería limpiarse la nieve que pueda haber en los soportes de los eyectores
del paragolpes o, en su caso, eliminar el hielo con un aerosol antihielo.
● Con el objetivo de ahorrar agua, si se activa el lavaparabrisas en repeti-
das ocasiones, el lavafaros actúa cada tres ciclos. 
Espejos retrovisores
Retrovisor interior
Para disfrutar de una conducción segura es importante dis-
poner de una buena visibilidad a través de la luneta trasera.
Retrovisor antideslumbrante manual
En la posición básica del retrovisor, la palanca situada en el borde inferior
del espejo tiene que mirar hacia delante. Para oscurecer el retrovisor, tire de
la palanca hacia atrás. Retrovisor interior con ajuste automático para posición
antideslumbrante*
La función antideslumbrante automática se puede activar o
desactivar en caso necesario.
Fig. 87 Retrovisor inte-
rior con ajuste automáti-
co para posición antides-
lumbrante.
Desactivar la función antideslumbrante
– Pulse la tecla A
⇒ fig. 87. El testigo de control B se apaga.
Activar la función antideslumbrante
– Pulse la tecla A
⇒ fig. 87. El testigo de control se enciende.
Función antideslumbrante
La función antideslumbrante se activa cada vez que se conecta el encendi-
do. El testigo verde que hay en la carcasa del retrovisor se enciende.
Cuando la función antideslumbrante está activada, el retrovisor interior se
oscurece automáticamente dependiendo de la incidencia de la luz. La fun-
ción antideslumbrante se ve anulada si se engrana la marcha atrás. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

134Luces y visibilidad
Aviso
● La función automática antideslumbrante de los retrovisores sólo es
efectiva si la mampara* contra el sol para la luneta trasera está recogida o
bien si no hay otros objetos que obstaculicen la incidencia de la luz en el
retrovisor.
● Si tiene que colocar cualquier tipo de adhesivo en el parabrisas, no lo
haga delante de los sensores. De lo contrario podría provocar que la fun-
ción antideslumbrante automática del retrovisor interior no funcione bien o
no funcione en absoluto. 
Retrovisores exteriores
Los retrovisores exteriores se ajustan mediante el mando gi-
ratorio situado en la consola central.
Fig. 88 Mando de los re-
trovisores exteriores
Ajuste básico de los retrovisores exteriores
1. En primer lugar, gire el mando ⇒ 
fig. 88 hasta la posición L (re-
trovisor izquierdo). 2. Accione el mando giratorio para posicionar el retrovisor exterior
de modo que tenga una buena visibilidad trasera.
3. A continuación, gire el mando hasta la posición R (retrovisor
derecho).
4. Accione el mando giratorio para posicionar el retrovisor exterior de modo que tenga una buena visibilidad trasera ⇒ 
.
Retrovisores exteriores térmicos*
– Gire el mando hacia delante, en la posición central 1
, para
que los retrovisores térmicos se calienten y la función de cristal
parabrisas calefaccionable* en la zona de reposo de las escobi-
llas, quede activada ⇒ página 130.
– La calefacción de los espejos exteriores no se activa con tempe-
raturas superiores a 20°C aproximadamente.
Plegar los retrovisores exteriores*
– Gire el mando ⇒ fig. 88 hasta la posición  para plegar los re-
trovisores exteriores. Para evitar daños en el vehículo, debería
plegar los retrovisores exteriores siempre que utilice un túnel
de lavado automático.
Plegado de retrovisores con cierre confort*
– El espejo retrovisor externo se plegará automáticamente con el
cierre de confort (con el mando o con la llave).
– Para desplegarlo de nuevo, abra la puerta y accione el contacto
Volver los retrovisores exteriores a su posición inicial*
– Gire el mando a otra posición para que los retrovisores exterio-
res vuelvan a su posición inicial. ⇒ 
.

135
Luces y visibilidad

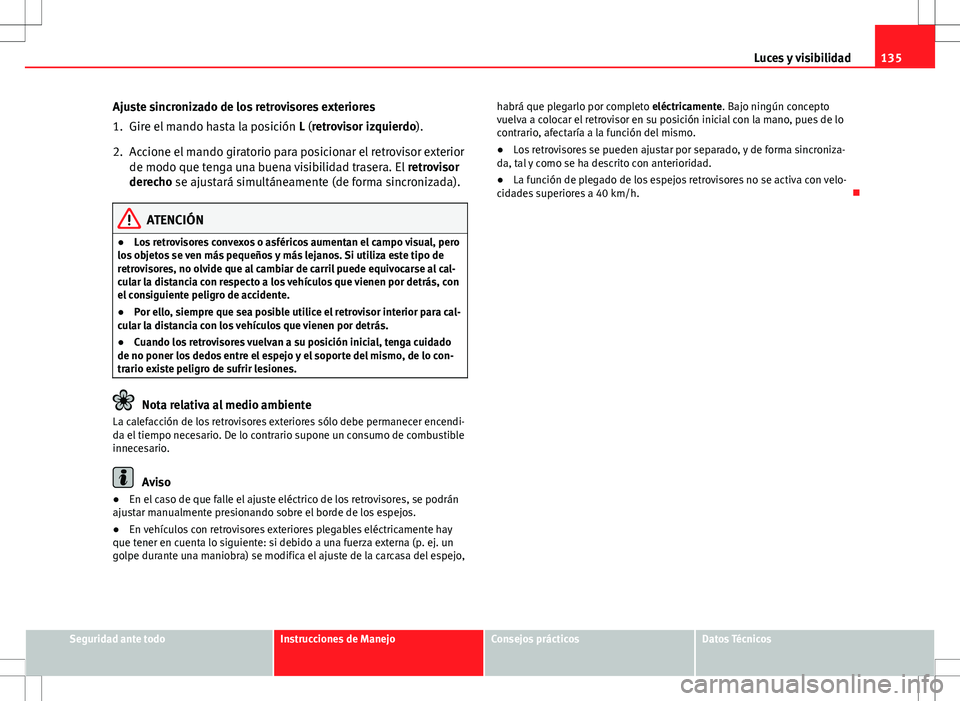

Ajuste sincronizado de los retrovisores exteriores
1. Gire el mando hasta la posición L (retrovisor izquierdo).
2. Accione el mando giratorio para posicionar el retrovisor exterior de modo que tenga una buena visibilidad trasera. El retrovisor
derecho se ajustará simultáneamente (de forma sincronizada).
ATENCIÓN
● Los retrovisores convexos o asféricos aumentan el campo visual, pero
los objetos se ven más pequeños y más lejanos. Si utiliza este tipo de
retrovisores, no olvide que al cambiar de carril puede equivocarse al cal-
cular la distancia con respecto a los vehículos que vienen por detrás, con
el consiguiente peligro de accidente.
● Por ello, siempre que sea posible utilice el retrovisor interior para cal-
cular la distancia con los vehículos que vienen por detrás.
● Cuando los retrovisores vuelvan a su posición inicial, tenga cuidado
de no poner los dedos entre el espejo y el soporte del mismo, de lo con-
trario existe peligro de sufrir lesiones.
Nota relativa al medio ambiente
La calefacción de los retrovisores exteriores sólo debe permanecer encendi-
da el tiempo necesario. De lo contrario supone un consumo de combustible
innecesario.
Aviso
● En el caso de que falle el ajuste eléctrico de los retrovisores, se podrán
ajustar manualmente presionando sobre el borde de los espejos.
● En vehículos con retrovisores exteriores plegables eléctricamente hay
que tener en cuenta lo siguiente: si debido a una fuerza externa (p. ej. un
golpe durante una maniobra) se modifica el ajuste de la carcasa del espejo, habrá que plegarlo por completo eléctricamente. Bajo ningún concepto
vuelva a colocar el retrovisor en su posición inicial con la mano, pues de lo
contrario, afectaría a la función del mismo.
●
Los retrovisores se pueden ajustar por separado, y de forma sincroniza-
da, tal y como se ha descrito con anterioridad.
● La función de plegado de los espejos retrovisores no se activa con velo-
cidades superiores a 40 km/h. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

136Asientos y portaobjetos

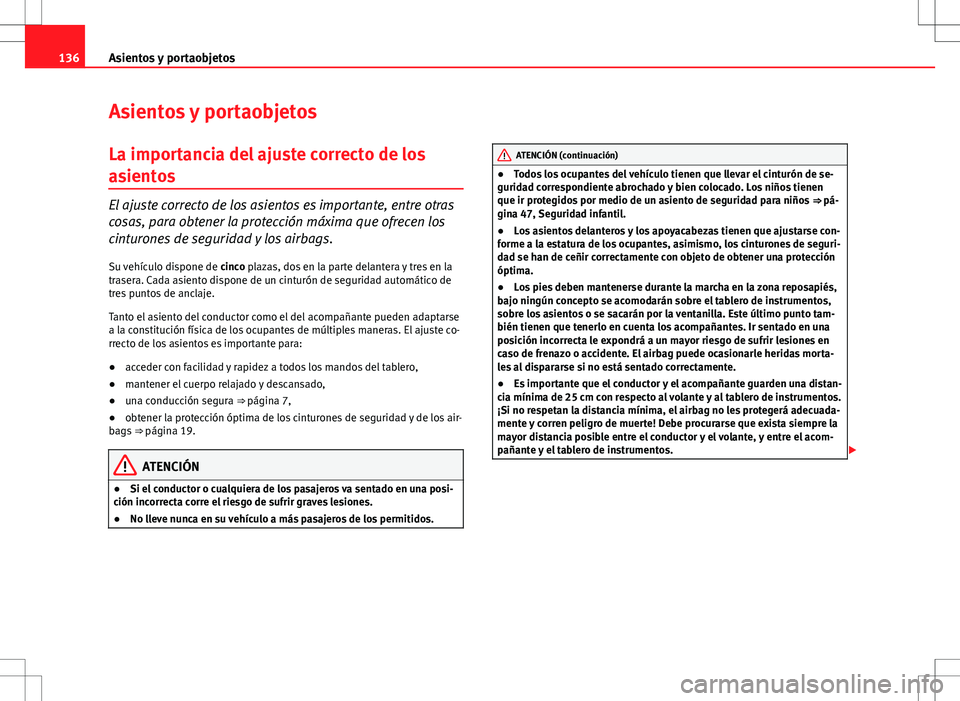

Asientos y portaobjetos
La importancia del ajuste correcto de los
asientos
El ajuste correcto de los asientos es importante, entre otras
cosas, para obtener la protección máxima que ofrecen los
cinturones de seguridad y los airbags. Su vehículo dispone de cinco plazas, dos en la parte delantera y tres en la
trasera. Cada asiento dispone de un cinturón de seguridad automático de
tres puntos de anclaje.
Tanto el asiento del conductor como el del acompañante pueden adaptarse
a la constitución física de los ocupantes de múltiples maneras. El ajuste co-
rrecto de los asientos es importante para:
● acceder con facilidad y rapidez a todos los mandos del tablero,
● mantener el cuerpo relajado y descansado,
● una conducción segura ⇒ página 7,
● obtener la protección óptima de los cinturones de seguridad y de los air-
bags ⇒ página 19.
ATENCIÓN
● Si el conductor o cualquiera de los pasajeros va sentado en una posi-
ción incorrecta corre el riesgo de sufrir graves lesiones.
● No lleve nunca en su vehículo a más pasajeros de los permitidos.
ATENCIÓN (continuación)
● Todos los ocupantes del vehículo tienen que llevar el cinturón de se-
guridad correspondiente abrochado y bien colocado. Los niños tienen
que ir protegidos por medio de un asiento de seguridad para niños ⇒ pá-
gina 47, Seguridad infantil.
● Los asientos delanteros y los apoyacabezas tienen que ajustarse con-
forme a la estatura de los ocupantes, asimismo, los cinturones de seguri-
dad se han de ceñir correctamente con objeto de obtener una protección
óptima.
● Los pies deben mantenerse durante la marcha en la zona reposapiés,
bajo ningún concepto se acomodarán sobre el tablero de instrumentos,
sobre los asientos o se sacarán por la ventanilla. Este último punto tam-
bién tienen que tenerlo en cuenta los acompañantes. Ir sentado en una
posición incorrecta le expondrá a un mayor riesgo de sufrir lesiones en
caso de frenazo o accidente. El airbag puede ocasionarle heridas morta-
les al dispararse si no está sentado correctamente.
● Es importante que el conductor y el acompañante guarden una distan-
cia mínima de 25 cm con respecto al volante y al tablero de instrumentos.
¡Si no respetan la distancia mínima, el airbag no les protegerá adecuada-
mente y corren peligro de muerte! Debe procurarse que exista siempre la
mayor distancia posible entre el conductor y el volante, y entre el acom-
pañante y el tablero de instrumentos. 

137
Asientos y portaobjetos

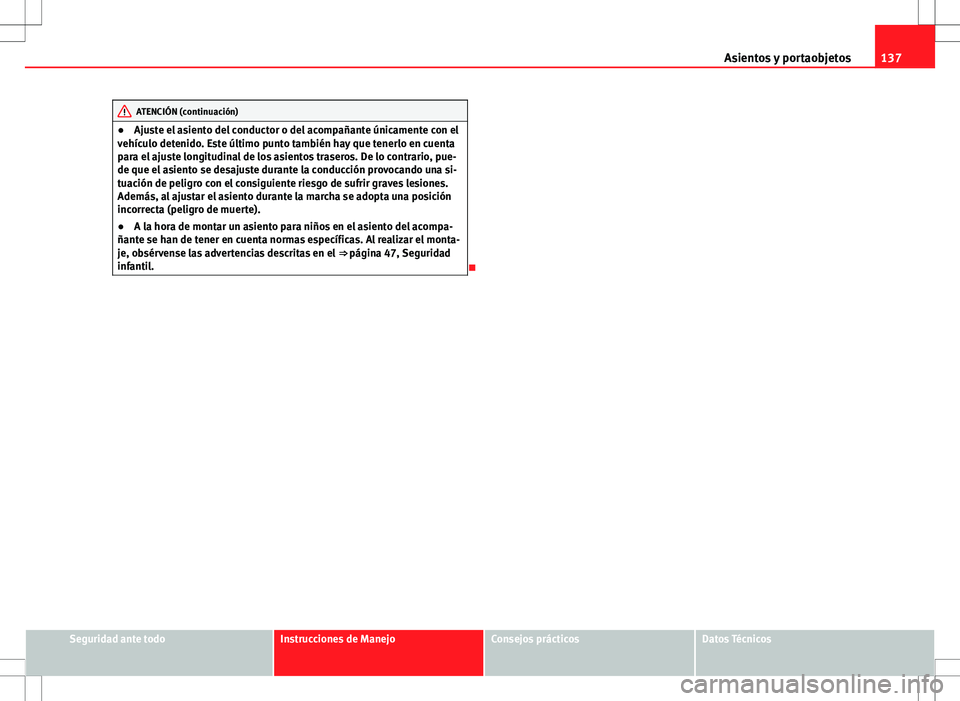

ATENCIÓN (continuación)
● Ajuste el asiento del conductor o del acompañante únicamente con el
vehículo detenido. Este último punto también hay que tenerlo en cuenta
para el ajuste longitudinal de los asientos traseros. De lo contrario, pue-
de que el asiento se desajuste durante la conducción provocando una si-
tuación de peligro con el consiguiente riesgo de sufrir graves lesiones.
Además, al ajustar el asiento durante la marcha se adopta una posición
incorrecta (peligro de muerte).
● A la hora de montar un asiento para niños en el asiento del acompa-
ñante se han de tener en cuenta normas específicas. Al realizar el monta-
je, obsérvense las advertencias descritas en el ⇒ página 47, Seguridad
infantil.

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

138Asientos y portaobjetos

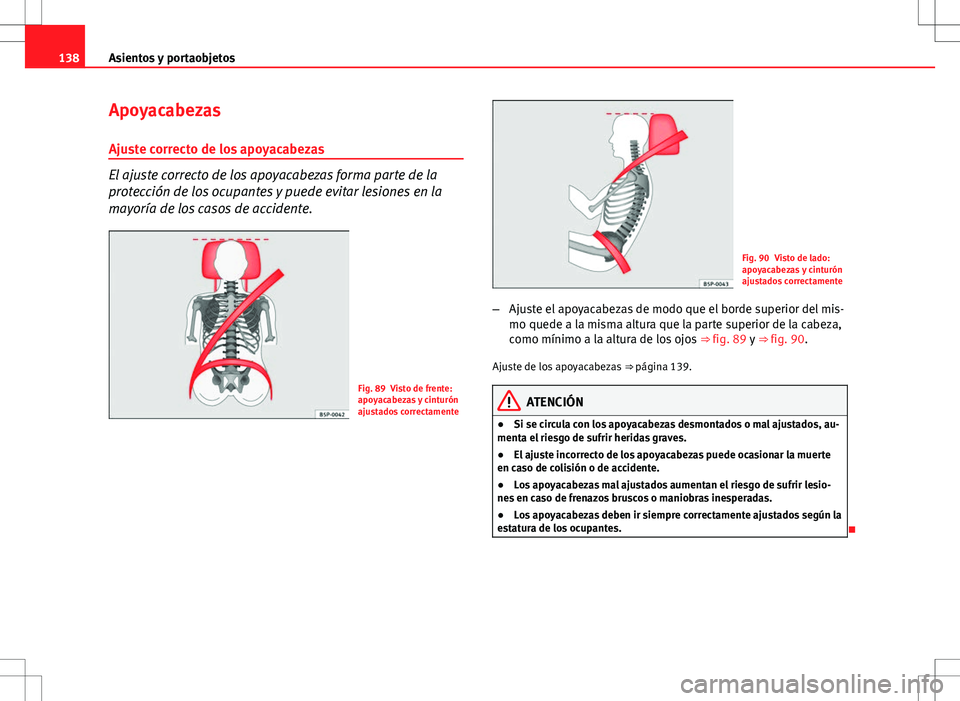

Apoyacabezas
Ajuste correcto de los apoyacabezas
El ajuste correcto de los apoyacabezas forma parte de la
protección de los ocupantes y puede evitar lesiones en la
mayoría de los casos de accidente.
Fig. 89 Visto de frente:
apoyacabezas y cinturón
ajustados correctamente
Fig. 90 Visto de lado:
apoyacabezas y cinturón
ajustados correctamente
– Ajuste el apoyacabezas de modo que el borde superior del mis-
mo quede a la misma altura que la parte superior de la cabeza,
como mínimo a la altura de los ojos ⇒ fig. 89 y ⇒ fig. 90.
Ajuste de los apoyacabezas ⇒ página 139.
ATENCIÓN
● Si se circula con los apoyacabezas desmontados o mal ajustados, au-
menta el riesgo de sufrir heridas graves.
● El ajuste incorrecto de los apoyacabezas puede ocasionar la muerte
en caso de colisión o de accidente.
● Los apoyacabezas mal ajustados aumentan el riesgo de sufrir lesio-
nes en caso de frenazos bruscos o maniobras inesperadas.
● Los apoyacabezas deben ir siempre correctamente ajustados según la
estatura de los ocupantes.


139
Asientos y portaobjetos

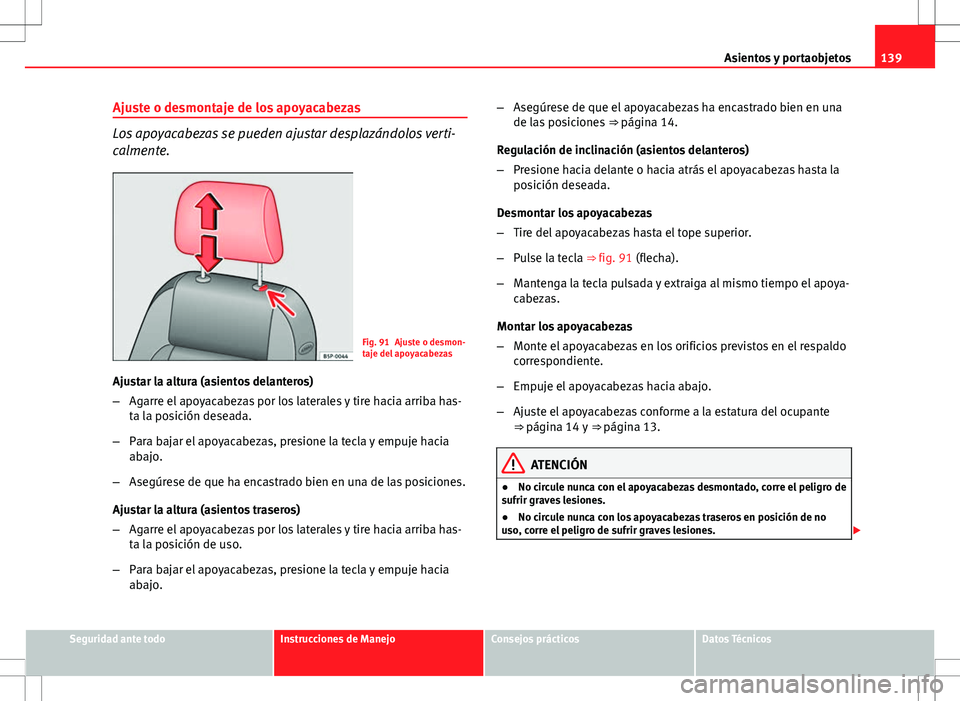

Ajuste o desmontaje de los apoyacabezas
Los apoyacabezas se pueden ajustar desplazándolos verti-
calmente.
Fig. 91 Ajuste o desmon-
taje del apoyacabezas
Ajustar la altura (asientos delanteros)
– Agarre el apoyacabezas por los laterales y tire hacia arriba has-
ta la posición deseada.
– Para bajar el apoyacabezas, presione la tecla y empuje hacia
abajo.
– Asegúrese de que ha encastrado bien en una de las posiciones.
Ajustar la altura (asientos traseros)
– Agarre el apoyacabezas por los laterales y tire hacia arriba has-
ta la posición de uso.
– Para bajar el apoyacabezas, presione la tecla y empuje hacia
abajo. –
Asegúrese de que el apoyacabezas ha encastrado bien en una
de las posiciones ⇒ página 14.
Regulación de inclinación (asientos delanteros)
– Presione hacia delante o hacia atrás el apoyacabezas hasta la
posición deseada.
Desmontar los apoyacabezas
– Tire del apoyacabezas hasta el tope superior.
– Pulse la tecla ⇒ fig. 91 (flecha).
– Mantenga la tecla pulsada y extraiga al mismo tiempo el apoya-
cabezas.
Montar los apoyacabezas
– Monte el apoyacabezas en los orificios previstos en el respaldo
correspondiente.
– Empuje el apoyacabezas hacia abajo.
– Ajuste el apoyacabezas conforme a la estatura del ocupante
⇒ página 14 y ⇒ página 13.
ATENCIÓN
● No circule nunca con el apoyacabezas desmontado, corre el peligro de
sufrir graves lesiones.
● No circule nunca con los apoyacabezas traseros en posición de no
uso, corre el peligro de sufrir graves lesiones. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
