Seat Altea Freetrack 2010 Manuale del proprietario (in Italian)
Manufacturer: SEAT, Model Year: 2010, Model line: Altea Freetrack, Model: Seat Altea Freetrack 2010Pages: 310, PDF Dimensioni: 8.03 MB

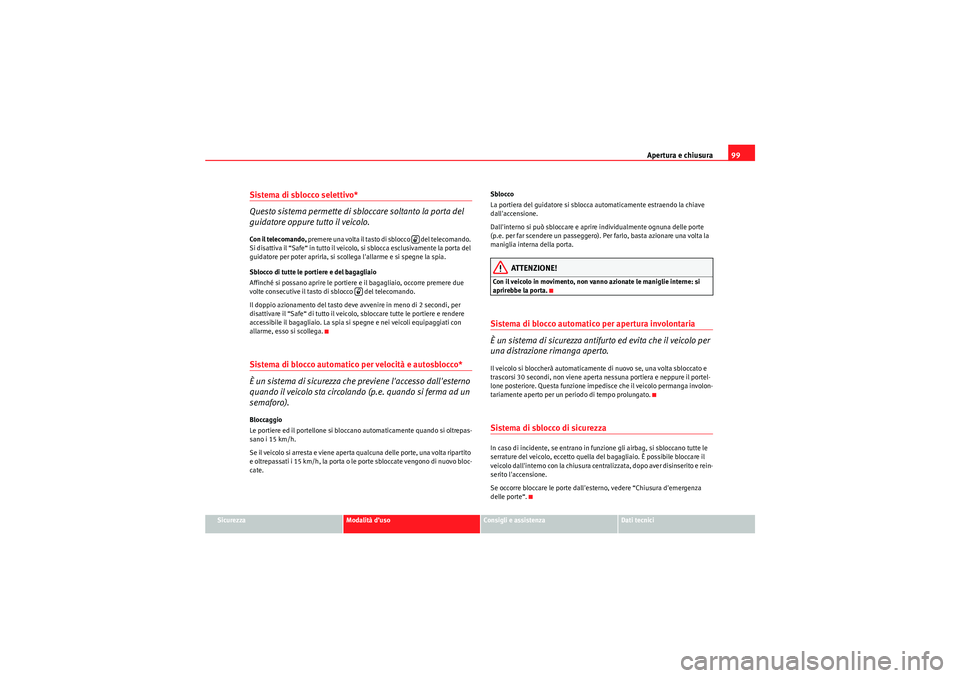

Page 101 of 310
Apertura e chiusura99
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Sistema di sblocco selettivo*
Questo sistema permette di sb loccare soltanto la porta del
guidatore oppure tutto il veicolo.Con il telecomando, premere una volta il tasto di sblocco del telecomando.
Si disattiva il “Safe“ in tutto il veicolo, si sblocca esclusivamente la porta del
guidatore per poter aprirla, si scollega l'allarme e si spegne la spia.
Sblocco di tutte le portiere e del bagagliaio
Affinché si possano aprire le portiere e il bagagliaio, occorre premere due
volte consecutive il tasto di sblocco del telecomando.
Il doppio azionamento del tasto deve avvenire in meno di 2 secondi, per
disattivare il “Safe“ di tutto il veicolo, sbloccare tutte le portiere e rendere
accessibile il bagagliaio. La spia si spegne e nei veicoli equipaggiati con
allarme, esso si scollega.Sistema di blocco automatico per velocità e autosblocco*
È un sistema di sicurezza che previene l'accesso dall'esterno
quando il veicolo sta circolando (p.e. quando si ferma ad un
semaforo).Bloccaggio
Le portiere ed il portellone si bloccano automaticamente quando si oltrepas-
sano i 15 km/h.
Se il veicolo si arresta e viene aperta qualcuna delle porte, una volta ripartito
e oltrepassati i 15 km/h, la porta o le porte sbloccate vengono di nuovo bloc-
cate. Sblocco
La portiera del guidatore si sblocca automaticamente estraendo la chiave
dall'accensione.
Dall'interno si può sbloccare e aprire individualmente ognuna delle porte
(p.e. per far scendere un passeggero). Per farlo, basta azionare una volta la
maniglia interna della porta.
ATTENZIONE!
Con il veicolo in movimento, non vanno azionate le maniglie interne: si
aprirebbe la porta.Sistema di blocco automatico per apertura involontaria
È un sistema di sicurezza antifurto ed evita che il veicolo per
una distrazione rimanga aperto.Il veicolo si bloccherà automaticamente di nuovo se, una volta sbloccato e
trascorsi 30 secondi, non viene aperta nessuna portiera e neppure il portel-
lone posteriore. Questa funzione impedisce che il veicolo permanga involon-
tariamente aperto per un periodo di tempo prolungato.Sistema di sblocco di sicurezzaIn caso di incidente, se entrano in funzione gli airbag, si sbloccano tutte le
serrature del veicolo, eccetto quella del bagagliaio. È possibile bloccare il
veicolo dall'interno con la chiusura centralizzata, dopo aver disinserito e rein-
serito l'accensione.
Se occorre bloccare le porte dall'esterno, vedere “Chiusura d'emergenza
delle porte“.
Freetrack_IT.book Seite 99 Dienstag, 22. September 2009 5:38 17

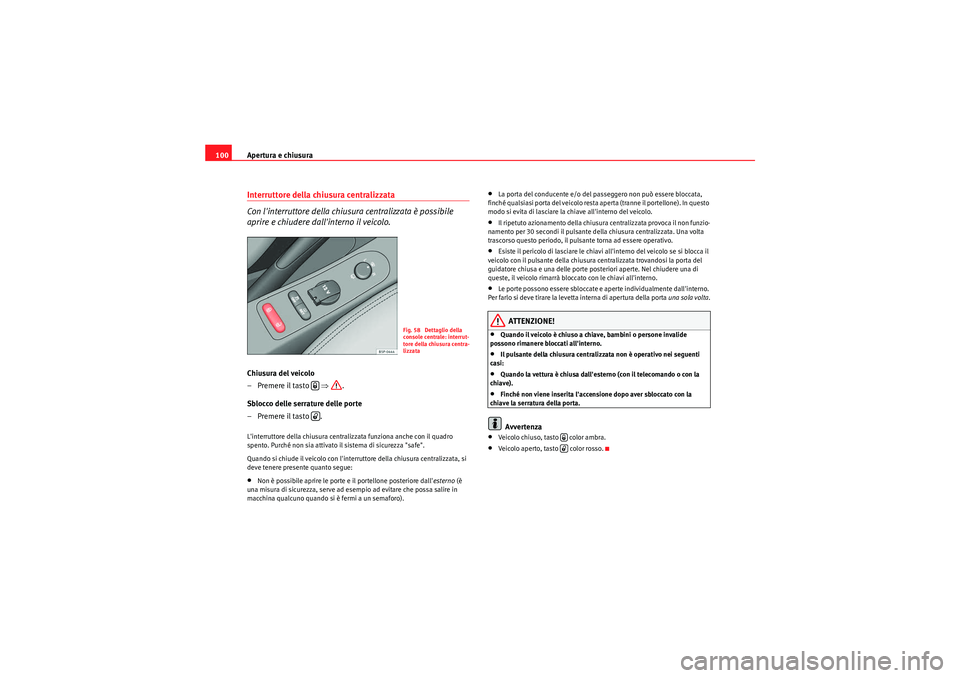

Page 102 of 310
Apertura e chiusura
100Interruttore della chiusura centralizzata
Con l'interruttore della chiusura centralizzata è possibile
aprire e chiudere dall'interno il veicolo.Chiusura del veicolo
– Premere il tasto ⇒.
Sblocco delle serrature delle porte
– Premere il tasto .L'interruttore della chiusura centralizzata funziona anche con il quadro
spento. Purché non sia attivato il sistema di sicurezza "safe".
Quando si chiude il veicolo con l'interruttore della chiusura centralizzata, si
deve tenere presente quanto segue:•Non è possibile aprire le porte e il portellone posteriore dall' esterno (è
una misura di sicurezza, serve ad esempio ad evitare che possa salire in
macchina qualcuno quando si è fermi a un semaforo).
•La porta del conducente e/o del passeggero non può essere bloccata,
finché qualsiasi porta del veicolo resta aperta (tranne il portellone). In questo
modo si evita di lasciare la chiave all'interno del veicolo.•Il ripetuto azionamento della chiusura centralizzata provoca il non funzio-
namento per 30 secondi il pulsante della chiusura centralizzata. Una volta
trascorso questo periodo, il pulsante torna ad essere operativo.•Esiste il pericolo di lasciare le chiavi all'interno del veicolo se si blocca il
veicolo con il pulsante della chiusura centralizzata trovandosi la porta del
guidatore chiusa e una delle porte posteriori aperte. Nel chiudere una di
queste, il veicolo rimarrà bloccato con le chiavi all'interno.•Le porte possono essere sbloccate e aperte individualmente dall'interno.
Per farlo si deve tirare la levetta interna di apertura della porta una sola volta.ATTENZIONE!
•Quando il veicolo è chiuso a chiave, bambini o persone invalide
possono rimanere bloccati all'interno.•Il pulsante della chiusura centralizzata non è operativo nei seguenti
casi:•Quando la vettura è chiusa dall'esterno (con il telecomando o con la
chiave).•Finché non viene inserita l'accensione dopo aver sbloccato con la
chiave la serratura della porta.Avvertenza
•Veicolo chiuso, tasto color ambra.•Veicolo aperto, tasto color rosso.
Fig. 58 Dettaglio della
console centrale: interrut-
tore della chiusura centra-
lizzata
Freetrack_IT.book Seite 100 Dienstag, 22. September 2009 5:38 17

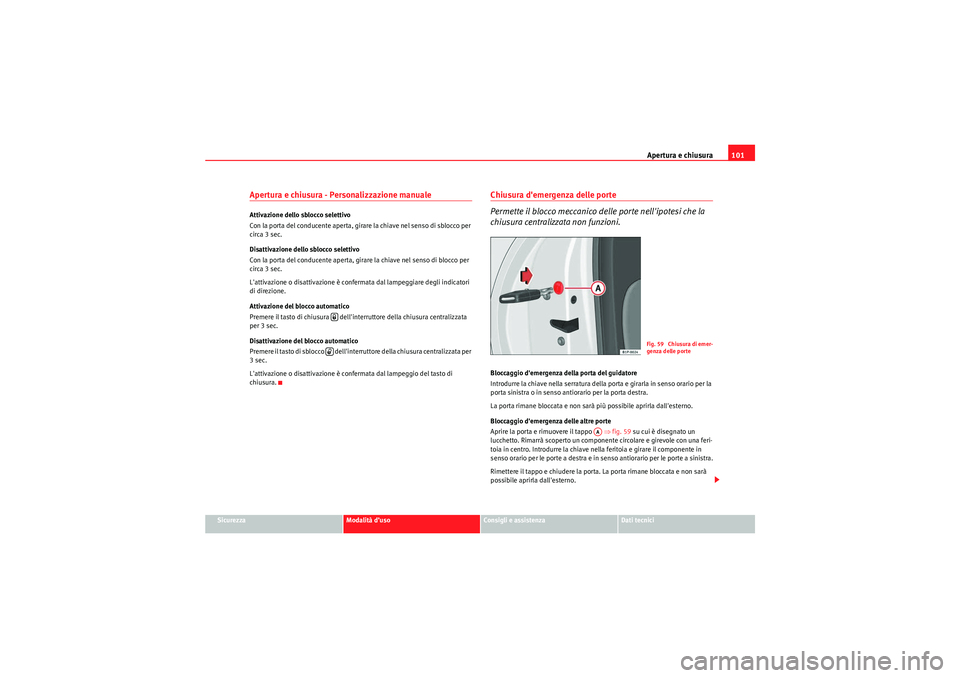

Page 103 of 310
Apertura e chiusura101
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Apertura e chiusura - Personalizzazione manuale Attivazione dello sblocco selettivo
Con la porta del conducente aperta, girare la chiave nel senso di sblocco per
circa 3 sec.
Disattivazione dello sblocco selettivo
Con la porta del conducente aperta, girare la chiave nel senso di blocco per
circa 3 sec.
L'attivazione o disattivazione è confermata dal lampeggiare degli indicatori
di direzione.
Attivazione del blocco automatico
Premere il tasto di chiusura dell'interruttore della chiusura centralizzata
per 3 sec.
Disattivazione del blocco automatico
Premere il tasto di sblocco dell'interruttore della chiusura centralizzata per
3 sec.
L'attivazione o disattivazione è confermata dal lampeggio del tasto di
chiusura.
Chiusura d'emergenza delle porte
Permette il blocco meccanico delle porte nell'ipotesi che la
chiusura centralizzata non funzioni.Bloccaggio d'emergenza della porta del guidatore
Introdurre la chiave nella serratura della porta e girarla in senso orario per la
porta sinistra o in senso antiorario per la porta destra.
La porta rimane bloccata e non sarà più possibile aprirla dall'esterno.
Bloccaggio d'emergenza delle altre porte
Aprire la porta e rimuovere il tappo ⇒fig. 59 su cui è disegnato un
lucchetto. Rimarrà scoperto un componente circolare e girevole con una feri-
toia in centro. Introdurre la chiave nella feritoia e girare il componente in
senso orario per le porte a destra e in senso antiorario per le porte a sinistra.
Rimettere il tappo e chiudere la porta. La porta rimane bloccata e non sarà
possibile aprirla dall'esterno.
Fig. 59 Chiusura di emer-
genza delle porte
AA
Freetrack_IT.book Seite 101 Dienstag, 22. September 2009 5:38 17

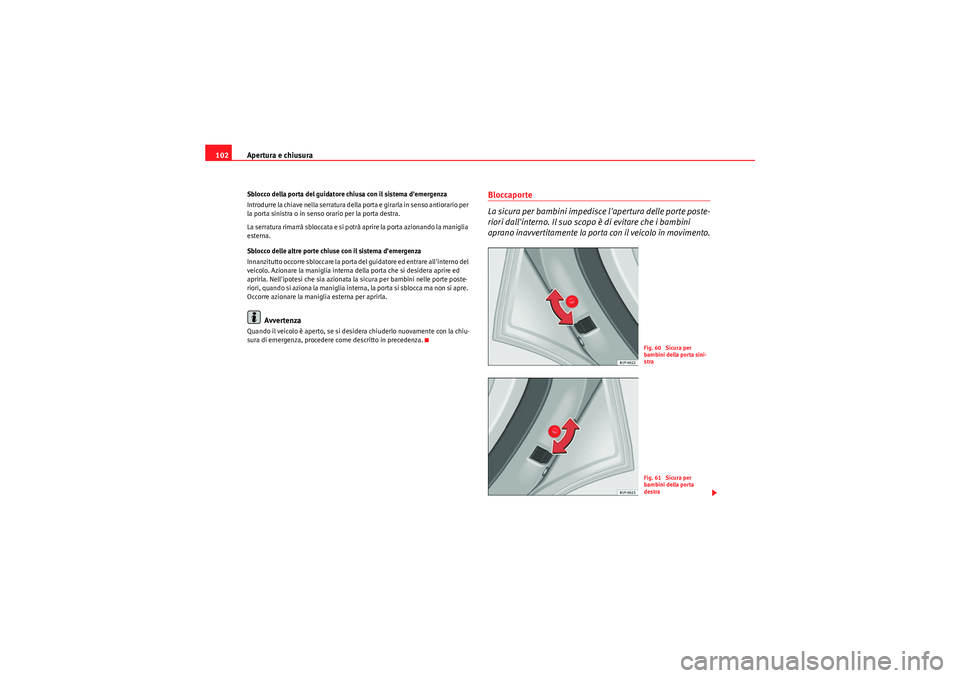

Page 104 of 310
Apertura e chiusura
102Sblocco della porta del guidatore chiusa con il sistema d'emergenza
Introdurre la chiave nella serratura della porta e girarla in senso antiorario per
la porta sinistra o in senso orario per la porta destra.
La serratura rimarrà sbloccata e si potrà aprire la porta azionando la maniglia
esterna.
Sblocco delle altre porte chiuse con il sistema d'emergenza
Innanzitutto occorre sbloccare la porta del guidatore ed entrare all'interno del
veicolo. Azionare la maniglia interna della porta che si desidera aprire ed
aprirla. Nell'ipotesi che sia azionata la sicura per bambini nelle porte poste-
riori, quando si aziona la maniglia interna, la porta si sblocca ma non si apre.
Occorre azionare la maniglia esterna per aprirla.
Avvertenza
Quando il veicolo è aperto, se si desidera chiuderlo nuovamente con la chiu-
sura di emergenza, procedere come descritto in precedenza.
Bloccaporte
La sicura per bambini impedisce l'apertura delle porte poste-
riori dall'interno. Il suo scopo è di evitare che i bambini
aprano inavvertitamente la porta con il veicolo in movimento.
Fig. 60 Sicura per
bambini della porta sini-
straFig. 61 Sicura per
bambini della porta
destra
Freetrack_IT.book Seite 102 Dienstag, 22. September 2009 5:38 17

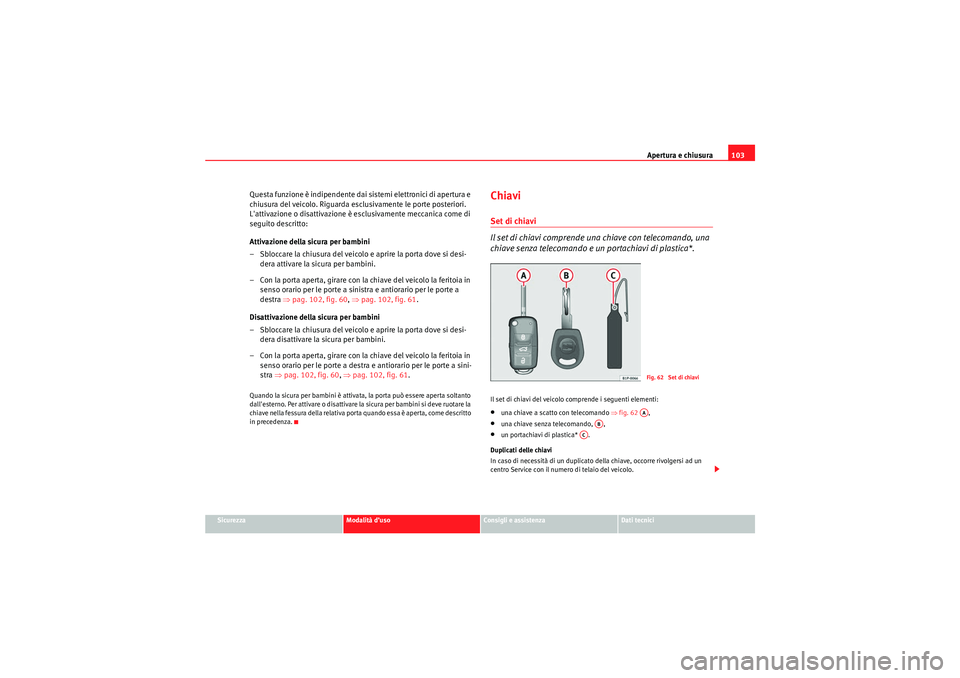

Page 105 of 310
Apertura e chiusura103
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Questa funzione è indipendente dai sistemi elettronici di apertura e
chiusura del veicolo. Riguarda es clusivamente le porte posteriori.
L'attivazione o disattivazione è esclusivamente meccanica come di
seguito descritto:
Attivazione della sicura per bambini
– Sbloccare la chiusura del veicolo e aprire la porta dove si desi- dera attivare la sicura per bambini.
– Con la porta aperta, girare con la chiave del veicolo la feritoia in senso orario per le porte a sinistra e antiorario per le porte a
destra ⇒pag. 102, fig. 60 , ⇒ pag. 102, fig. 61 .
Disattivazione della sicura per bambini
– Sbloccare la chiusura del veicolo e aprire la porta dove si desi- dera disattivare la sicura per bambini.
– Con la porta aperta, girare con la chiave del veicolo la feritoia in senso orario per le porte a destra e antiorario per le porte a sini-
stra ⇒pag. 102, fig. 60 , ⇒ pag. 102, fig. 61 .Quando la sicura per bambini è attivata, la porta può essere aperta soltanto
dall'esterno. Per attivare o disattivare la sicura per bambini si deve ruotare la
chiave nella fessura della relativa porta quando essa è aperta, come descritto
in precedenza.
ChiaviSet di chiavi
Il set di chiavi comprende una chiave con telecomando, una
chiave senza telecomando e un portachiavi di plastica*.Il set di chiavi del veicolo comprende i seguenti elementi:•una chiave a scatto con telecomando ⇒fig. 62 ,•una chiave senza telecomando, ,•un portachiavi di plastica* .
Duplicati delle chiavi
In caso di necessità di un duplicato della chiave, occorre rivolgersi ad un
centro Service con il numero di telaio del veicolo.
Fig. 62 Set di chiaviAA
AB
AC
Freetrack_IT.book Seite 103 Dienstag, 22. September 2009 5:38 17

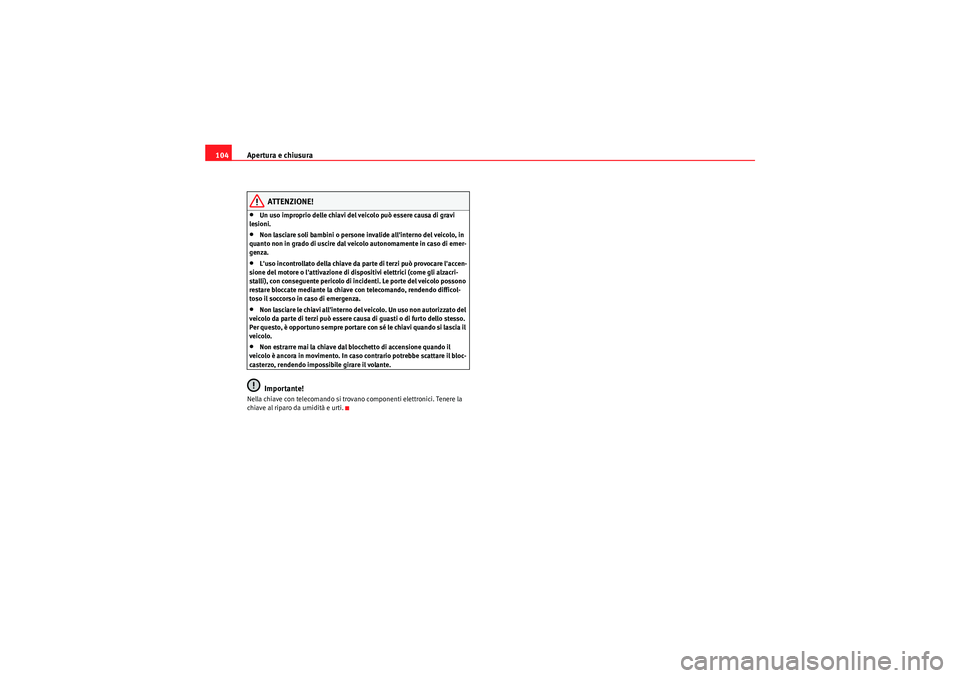

Page 106 of 310
Apertura e chiusura
104
ATTENZIONE!
•Un uso improprio delle chiavi del veicolo può essere causa di gravi
lesioni.•Non lasciare soli bambini o persone invalide all'interno del veicolo, in
quanto non in grado di uscire dal veicolo autonomamente in caso di emer-
genza.•L'uso incontrollato della chiave da parte di terzi può provocare l'accen-
sione del motore o l'attivazione di dispositivi elettrici (come gli alzacri-
stalli), con conseguente pericolo di incidenti. Le porte del veicolo possono
restare bloccate mediante la chiave con telecomando, rendendo difficol-
toso il soccorso in caso di emergenza.•Non lasciare le chiavi all'interno del veicolo. Un uso non autorizzato del
veicolo da parte di terzi può essere ca usa di guasti o di furto dello stesso.
Per questo, è opportuno sempre portare con sé le chiavi quando si lascia il
veicolo.•Non estrarre mai la chiave dal blocchetto di accensione quando il
veicolo è ancora in movimento. In caso contrario potrebbe scattare il bloc-
casterzo, rendendo impossibile girare il volante.Importante!
Nella chiave con telecomando si trovano componenti elettronici. Tenere la
chiave al riparo da umidità e urti.
Freetrack_IT.book Seite 104 Dienstag, 22. September 2009 5:38 17

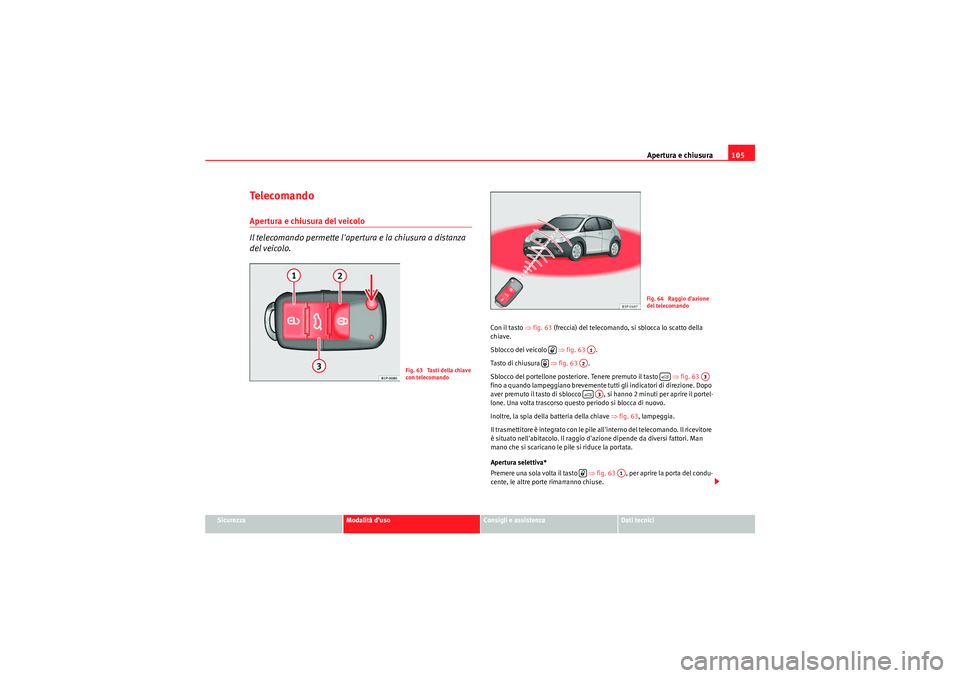

Page 107 of 310
Apertura e chiusura105
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Te l e c o m a n d oApertura e chiusura del veicolo
Il telecomando permette l'apertura e la chiusura a distanza
del veicolo.
Con il tasto ⇒fig. 63 (freccia) del telecomando, si sblocca lo scatto della
chiave.
Sblocco del veicolo ⇒fig. 63 .
Tasto di chi us ura ⇒fig. 63 .
Sblocco del portellone posteriore. Tenere premuto il tasto ⇒fig. 63
fino a quando lampeggiano brevemente tutti gli indicatori di direzione. Dopo
aver premuto il tasto di sblocco , si hanno 2 minuti per aprire il portel-
lone. Una volta trascorso questo periodo si blocca di nuovo.
Inoltre, la spia della batteria della chiave ⇒fig. 63 , lampeggia.
Il trasmettitore è integrato con le pile all'interno del telecomando. Il ricevitore
è situato nell'abitacolo. Il raggio d'azione dipende da diversi fattori. Man
mano che si scaricano le pile si riduce la portata.
Apertura selettiva*
Premere una sola volta il tasto ⇒fig. 63 , per aprire la porta del condu-
cente, le altre porte rimarranno chiuse.
Fig. 63 Tasti della chiave
con telecomando
Fig. 64 Raggio d'azione
del telecomando
A1
A2
A3
A3
A1
Freetrack_IT.book Seite 105 Dienstag, 22. September 2009 5:38 17

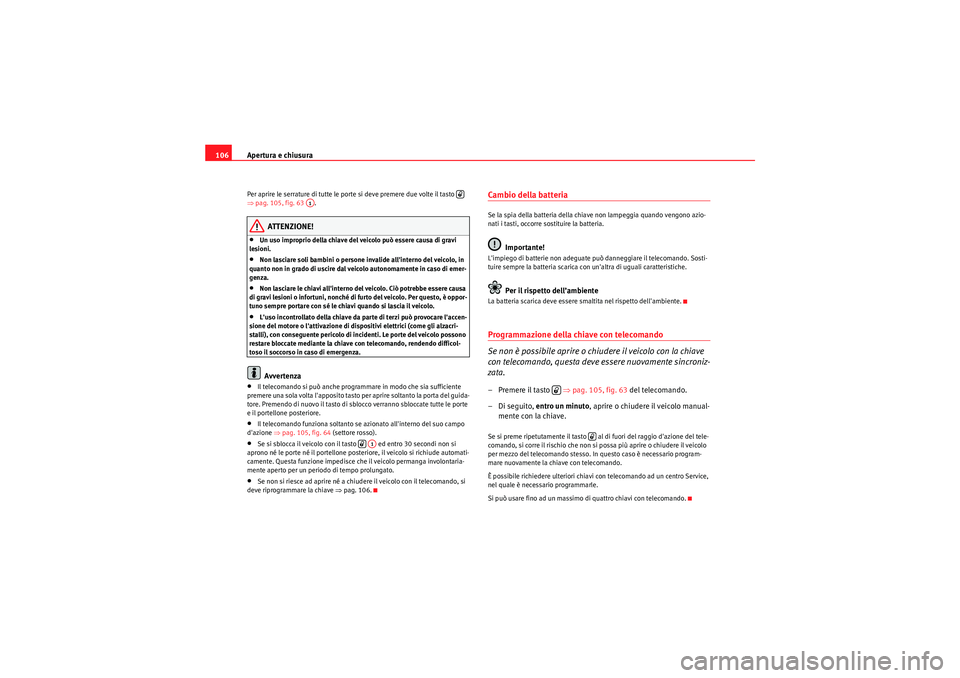

Page 108 of 310
Apertura e chiusura
106Per aprire le serrature di tutte le porte si deve premere due volte il tasto
⇒ pag. 105, fig. 63 .
ATTENZIONE!
•Un uso improprio della chiave del veicolo può essere causa di gravi
lesioni.•Non lasciare soli bambini o persone invalide all'interno del veicolo, in
quanto non in grado di uscire dal veicolo autonomamente in caso di emer-
genza.•Non lasciare le chiavi all'interno del veicolo. Ciò potrebbe essere causa
di gravi lesioni o infortuni, nonché di furto del veicolo. Per questo, è oppor-
tuno sempre portare con sé le chiavi quando si lascia il veicolo.•L'uso incontrollato della chiave da parte di terzi può provocare l'accen-
sione del motore o l'attivazione di dispositivi elettrici (come gli alzacri-
stalli), con conseguente pericolo di incidenti. Le porte del veicolo possono
restare bloccate mediante la chiave con telecomando, rendendo difficol-
toso il soccorso in caso di emergenza.Avvertenza
•Il telecomando si può anche programmare in modo che sia sufficiente
premere una sola volta l'apposito tasto per aprire soltanto la porta del guida-
tore. Premendo di nuovo il tasto di sblocco verranno sbloccate tutte le porte
e il portellone posteriore.•Il telecomando funziona soltanto se azionato all'interno del suo campo
d'azione ⇒pag. 105, fig. 64 (settore rosso).•Se si sblocca il veicolo con il tasto ed entro 30 secondi non si
aprono né le porte né il portellone posteriore, il veicolo si richiude automati-
camente. Questa funzione impedisce che il veicolo permanga involontaria-
mente aperto per un periodo di tempo prolungato.•Se non si riesce ad aprire né a chiude re il veicolo con il telecomando, si
deve riprogrammare la chiave ⇒pag. 106.
Cambio della batteriaSe la spia della batteria della chiave non lampeggia quando vengono azio-
nati i tasti, occorre sostituire la batteria.
Importante!
L'impiego di batterie non adeguate può danneggiare il telecomando. Sosti-
tuire sempre la batteria scarica con un'altra di uguali caratteristiche.
Per il rispetto dell’ambiente
La batteria scarica deve essere smaltita nel rispetto dell'ambiente.Programmazione della chiave con telecomando
Se non è possibile aprire o chiudere il veicolo con la chiave
con telecomando, questa deve essere nuovamente sincroniz-
zata.– Premere il tasto ⇒pag. 105, fig. 63 del telecomando.
– Di seguito, entro un minuto , aprire o chiudere il veicolo manual-
mente con la chiave.Se si preme ripetutamente il tasto al di fuori del raggio d'azione del tele-
comando, si corre il rischio che non si possa più aprire o chiudere il veicolo
per mezzo del telecomando stesso. In questo caso è necessario program-
mare nuovamente la chiave con telecomando.
È possibile richiedere ulteriori chiavi con telecomando ad un centro Service,
nel quale è necessario programmarle.
Si può usare fino ad un massimo di quattro chiavi con telecomando.
A1
A1
Freetrack_IT.book Seite 106 Dienstag, 22. September 2009 5:38 17
Page 109 of 310

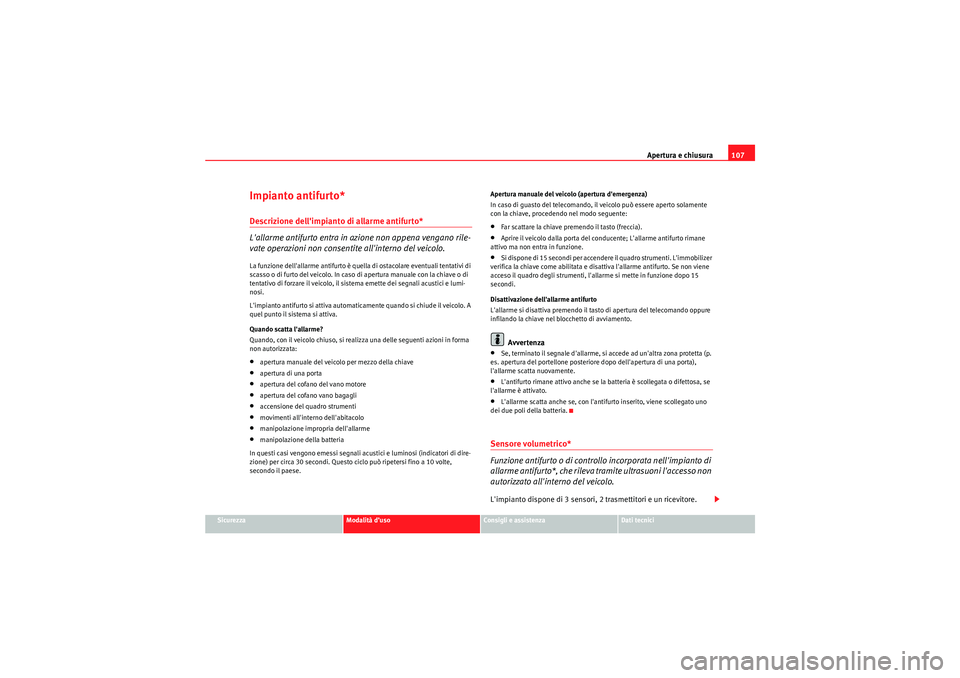

Apertura e chiusura107
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Impianto antifurto*Descrizione dell'impianto di allarme antifurto*
L'allarme antifurto entra in azione non appena vengano rile-
vate operazioni non consentite all'interno del veicolo.La funzione dell'allarme antifurto è quella di ostacolare eventuali tentativi di
scasso o di furto del veicolo. In caso di apertura manuale con la chiave o di
tentativo di forzare il veicolo, il sistema emette dei segnali acustici e lumi-
nosi.
L'impianto antifurto si attiva automaticamente quando si chiude il veicolo. A
quel punto il sistema si attiva.
Quando scatta l'allarme?
Quando, con il veicolo chiuso, si realizza una delle seguenti azioni in forma
non autorizzata:•apertura manuale del veicolo per mezzo della chiave•apertura di una porta•apertura del cofano del vano motore•apertura del cofano vano bagagli•accensione del quadro strumenti•movimenti all'interno dell'abitacolo•manipolazione impropria dell'allarme•manipolazione della batteria
In questi casi vengono emessi segnali acustici e luminosi (indicatori di dire-
zione) per circa 30 secondi. Questo ciclo può ripetersi fino a 10 volte,
secondo il paese. Apertura manuale del veicolo (apertura d'emergenza)
In caso di guasto del telecomando, il veicolo può essere aperto solamente
con la chiave, procedendo nel modo seguente:
•Far scattare la chiave premendo il tasto (freccia).•Aprire il veicolo dalla porta del conducente; L'allarme antifurto rimane
attivo ma non entra in funzione.•Si dispone di 15 secondi per accendere il quadro strumenti. L'immobilizer
verifica la chiave come abilitata e disattiva l'allarme antifurto. Se non viene
acceso il quadro degli strumenti, l'allarme si mette in funzione dopo 15
secondi.
Disattivazione dell'allarme antifurto
L'allarme si disattiva premendo il tasto di apertura del telecomando oppure
infilando la chiave nel blocchetto di avviamento.Avvertenza
•Se, terminato il segnale d'allarme, si accede ad un'altra zona protetta (p.
es. apertura del portellone posteriore dopo dell'apertura di una porta),
l'allarme scatta nuovamente.•L'antifurto rimane attivo anche se la batteria è scollegata o difettosa, se
l'allarme è attivato.•L'allarme scatta anche se, con l'antifurto inserito, viene scollegato uno
dei due poli della batteria.Sensore volumetrico*
Funzione antifurto o di controllo incorporata nell'impianto di
allarme antifurto*, che rileva tramite ultrasuoni l'accesso non
autorizzato all'interno del veicolo.L'impianto dispone di 3 sensori, 2 trasmettitori e un ricevitore.
Freetrack_IT.book Seite 107 Dienstag, 22. September 2009 5:38 17
Page 110 of 310
Apertura e chiusura
108
Attivazione
– Il sensore volumetrico si attiva automaticamente quando si inse-risce l'allarme antifurto, sia se si chiude con la chiave in modo
manuale, sia premendo il tasto del telecomando.
Disattivazione
– Premere due volte il tasto del telecomando. Si disattiva solo il sensore volumetrico. L'impianto di allarme rimane attivo.
ATTENZIONE!
•Se si disattiva il sensore volumetrico, verrà disattivato anche il sistema
di sicurezza “safe“.•Nei veicoli sui quali è montato uno schermo divisore dell'abitacolo,
l'allarme non funzionerà correttamente a causa delle interferenze sul
sensore.Avvertenza
•Se è entrato in funzione l'allarme a causa del sensore volumetrico, verrà
segnalata dalla spia lampeggiante sulla portiera del guidatore all'apertura
del veicolo. Il lampeggio è diverso rispetto a quello dell'allarme attivo.
Freetrack_IT.book Seite 108 Dienstag, 22. September 2009 5:38 17
