Sedili e vani portaoggetti139
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

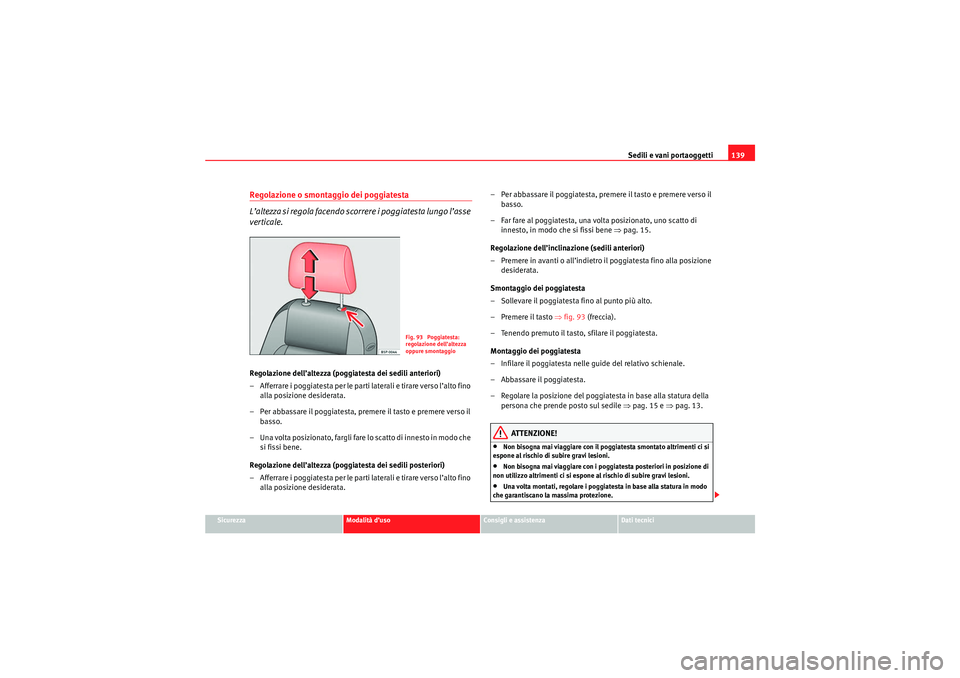

Regolazione o smontaggio dei poggiatesta
L’altezza si regola facendo scorrere i poggiatesta lungo l’asse
verticale.Regolazione dell’altezza (poggiatesta dei sedili anteriori)
– Afferrare i poggiatesta per le parti laterali e tirare verso l’alto fino
alla posizione desiderata.
– Per abbassare il poggiatesta, premere il tasto e premere verso il basso.
– Una volta posizionato, fargli fare lo scatto di innesto in modo che si fissi bene.
Regolazione dell’altezza (poggiatesta dei sedili posteriori)
– Afferrare i poggiatesta per le parti laterali e tirare verso l’alto fino alla posizione desiderata. – Per abbassare il poggiatesta, premere il tasto e premere verso il
basso.
– Far fare al poggiatesta, una volta posizionato, uno scatto di innesto, in modo che si fissi bene ⇒pag. 15.
Regolazione dell’inclinazione (sedili anteriori)
– Premere in avanti o all’indietro il poggiatesta fino alla posizione desiderata.
Smontaggio dei poggiatesta
– Sollevare il poggiatesta fino al punto più alto.
–Premere il tasto ⇒ fig. 93 (freccia).
– Tenendo premuto il tasto, sfilare il poggiatesta.
Montaggio dei poggiatesta
– Infilare il poggiatesta nelle guide del relativo schienale.
–Abbassare il poggiatesta.
– Regolare la posizione del poggiatesta in base alla statura della persona che prende posto sul sedile ⇒pag. 15 e ⇒pag. 13.
ATTENZIONE!
•Non bisogna mai viaggiare con il poggiatesta smontato altrimenti ci si
espone al rischio di subire gravi lesioni.•Non bisogna mai viaggiare con i poggiatesta posteriori in posizione di
non utilizzo altrimenti ci si espone al rischio di subire gravi lesioni.•Una volta montati, regolare i poggiatesta in base alla statura in modo
che garantiscano la massima protezione.
Fig. 93 Poggiatesta:
regolazione dell’altezza
oppure smontaggio
Freetrack_IT.book Seite 139 Dienstag, 22. September 2009 5:38 17

Sedili e vani portaoggetti
140•Seguire le avvertenze ⇒pag. 138, “Posizione corretta dei
poggiatesta“.

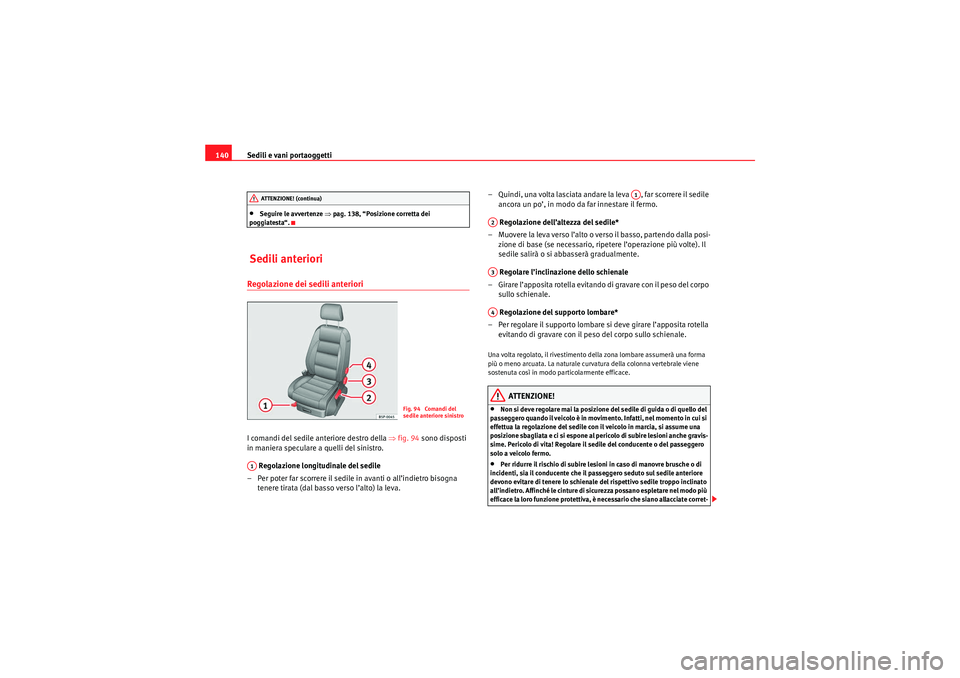

Sedili anterioriRegolazione dei sedili anteriori I comandi del sedile anteriore destro della ⇒fig. 94 sono disposti
in maniera speculare a quelli del sinistro.
Regolazione longitudinale del sedile
– Per poter far scorrere il sedile in avanti o all’indietro bisogna
tenere tirata (dal basso verso l’alto) la leva. – Quindi, una volta lasciata andare la leva , far scorrere il sedile
ancora un po’, in modo da far innestare il fermo.
Regolazione dell’altezza del sedile*
– Muovere la leva verso l’alto o verso il basso, partendo dalla posi- zione di base (se necessario, ripetere l’operazione più volte). Il
sedile salirà o si abbasserà gradualmente.
Regolare l’inclinazione dello schienale
– Girare l’apposita rotella evitando di gravare con il peso del corpo sullo schienale.
Regolazione del supporto lombare*
– Per regolare il supporto lombare si deve girare l’apposita rotella evitando di gravare con il peso del corpo sullo schienale.
Una volta regolato, il rivestimento della zona lombare assumerà una forma
più o meno arcuata. La naturale curvatura della colonna vertebrale viene
sostenuta così in modo particolarmente efficace.
ATTENZIONE!
•Non si deve regolare mai la posizione del sedile di guida o di quello del
passeggero quando il veicolo è in movimento. Infatti, nel momento in cui si
effettua la regolazione del sedile con il veicolo in marcia, si assume una
posizione sbagliata e ci si espone al pericolo di subire lesioni anche gravis-
sime. Pericolo di vita! Regolare il sedile del conducente o del passeggero
solo a veicolo fermo.•Per ridurre il rischio di subire lesioni in caso di manovre brusche o di
incidenti, sia il conducente che il passeggero seduto sul sedile anteriore
devono evitare di tenere lo schienale del rispettivo sedile troppo inclinato
all’indietro. Affinché le cinture di sicurezza possano espletare nel modo più
efficace la loro funzione protettiva, è necessario che siano allacciate corret-
ATTENZIONE! (continua)
Fig. 94 Comandi del
sedile anteriore sinistro
A1
A1
A2A3A4
Freetrack_IT.book Seite 140 Dienstag, 22. September 2009 5:38 17

Sedili e vani portaoggetti141
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
tamente e che lo schienale del sedile del conducente e quello del passeg-
gero si trovino in posizione eretta. Più lo schienale è inclinato all’indietro,
maggiore è il pericolo derivante dal posizionamento errato della cintura di
sicurezza!
•La regolazione del sedile in senso longitudinale o in altezza va effet-
tuata sempre con la dovuta prudenza! Se non si effettua l’operazione con la
dovuta attenzione, si rischia di ferirsi in modo serio!

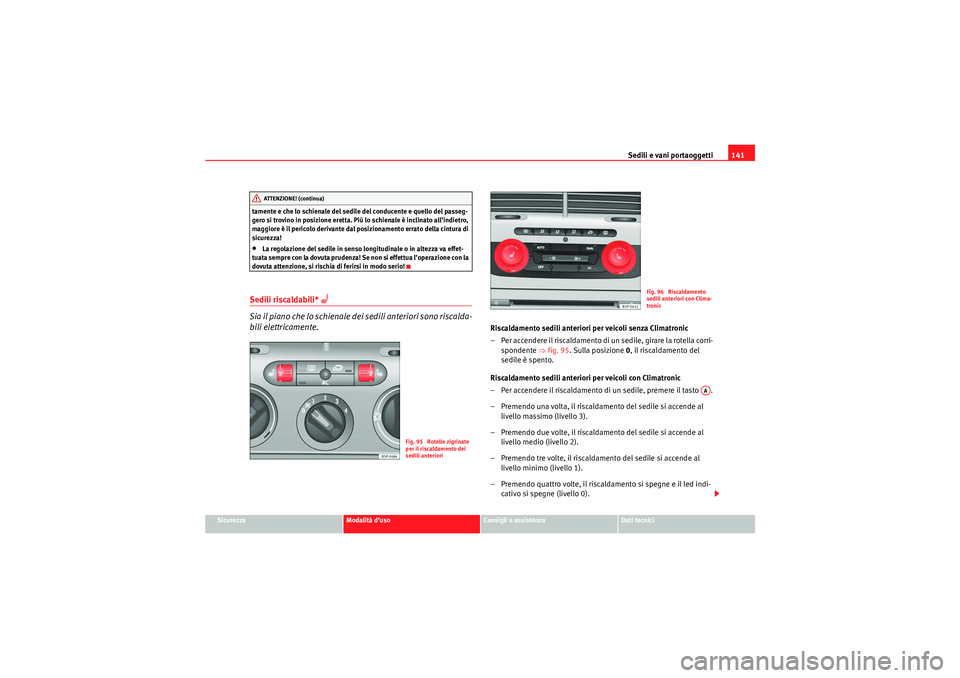

Sedili riscaldabili*

Sia il piano che lo schienale dei sedili anteriori sono riscalda-
bili elettricamente.
Riscaldamento sedili anteriori per veicoli senza Climatronic
– Per accendere il riscaldamento di un sedile, girare la rotella corri-
spondente ⇒fig. 95 . Sulla posizione 0, il riscaldamento del
sedile è spento.
Riscaldamento sedili anteriori per veicoli con Climatronic
– Per accendere il riscaldamento di un sedile, premere il tasto .
– Premendo una volta, il riscaldamento del sedile si accende al livello massimo (livello 3).
– Premendo due volte, il riscaldamento del sedile si accende al livello medio (livello 2).
– Premendo tre volte, il riscaldamento del sedile si accende al livello minimo (livello 1).
– Premendo quattro volte, il riscaldamento si spegne e il led indi- cativo si spegne (livello 0).
ATTENZIONE! (continua)
Fig. 95 Rotelle zigrinate
per il riscaldamento dei
sedili anteriori
Fig. 96 Riscaldamento
sedili anteriori con Clima-
tronic
AA
Freetrack_IT.book Seite 141 Dienstag, 22. September 2009 5:38 17

Sedili e vani portaoggetti

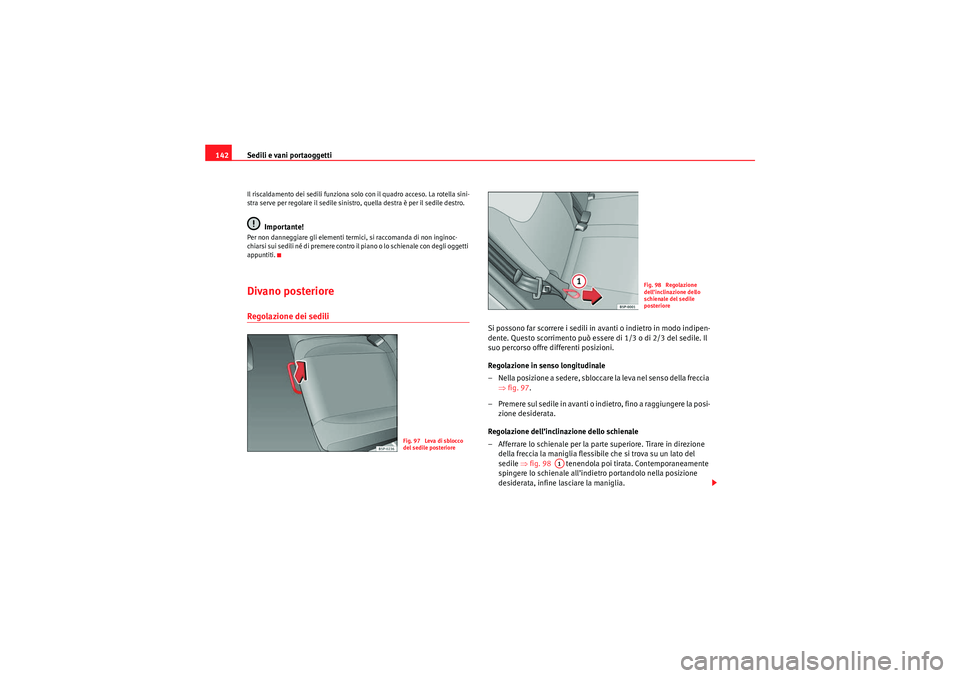

142Il riscaldamento dei sedili funziona solo con il quadro acceso. La rotella sini-
stra serve per regolare il sedile sinistro, quella destra è per il sedile destro.
Importante!
Per non danneggiare gli elementi termici, si raccomanda di non inginoc-
chiarsi sui sedili né di premere contro il piano o lo schienale con degli oggetti
appuntiti.Divano posterioreRegolazione dei sedili
Si possono far scorrere i sedili in avanti o indietro in modo indipen-
dente. Questo scorrimento può essere di 1/3 o di 2/3 del sedile. Il
suo percorso offre differenti posizioni.
Regolazione in senso longitudinale
– Nella posizione a sedere, sbloccare la leva nel senso della freccia ⇒fig. 97 .
– Premere sul sedile in avanti o indietro, fino a raggiungere la posi- zione desiderata.
Regolazione dell’inclinazione dello schienale
– Afferrare lo schienale per la parte superiore. Tirare in direzione della freccia la maniglia flessibile che si trova su un lato del
sedile ⇒fig. 98 tenendola poi tirata. Contemporaneamente
spingere lo schienale all’indietro portandolo nella posizione
desiderata, infine lasciare la maniglia.
Fig. 97 Leva di sblocco
del sedile posteriore
Fig. 98 Regolazione
dell’inclinazione dello
schienale del sedile
posteriore
A1
Freetrack_IT.book Seite 142 Dienstag, 22. September 2009 5:38 17

Sedili e vani portaoggetti143
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

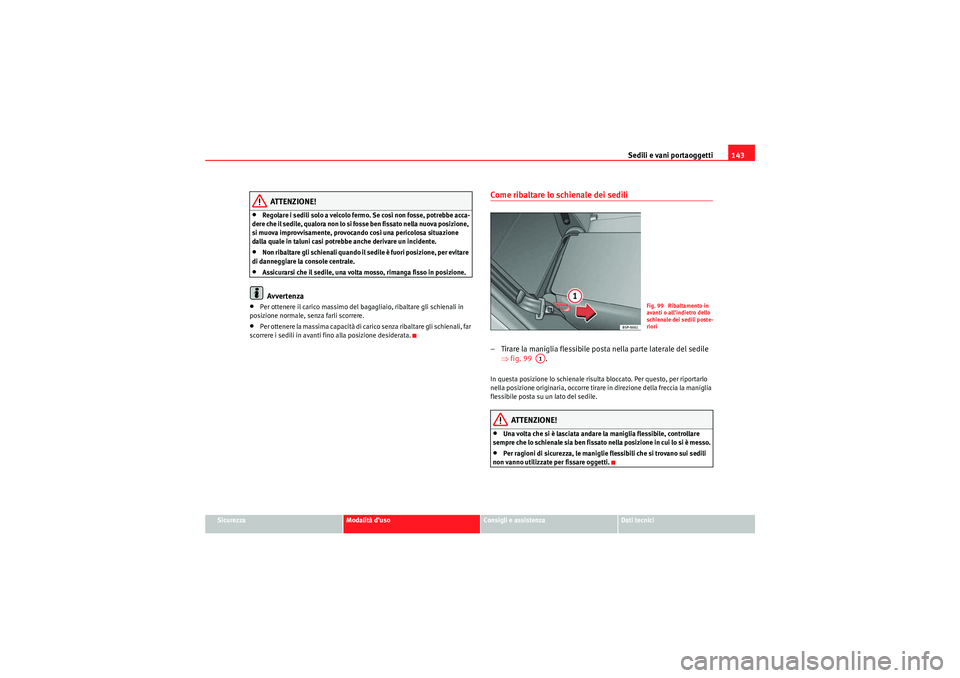

ATTENZIONE!
•Regolare i sedili solo a veicolo fermo. Se così non fosse, potrebbe acca-
dere che il sedile, qualora non lo si fosse ben fissato nella nuova posizione,
si muova improvvisamente, provocando così una pericolosa situazione
dalla quale in taluni casi potrebbe anche derivare un incidente.•Non ribaltare gli schienali quando il sedile è fuori posizione, per evitare
di danneggiare la console centrale.•Assicurarsi che il sedile, una volta mosso, rimanga fisso in posizione.Avvertenza
•Per ottenere il carico massimo del bagagliaio, ribaltare gli schienali in
posizione normale, senza farli scorrere.•Per ottenere la massima capacità di carico senza ribaltare gli schienali, far
scorrere i sedili in avanti fino alla posizione desiderata.
Come ribaltare lo schienale dei sedili – Tirare la maniglia flessibile posta nella parte laterale del sedile ⇒fig. 99 .In questa posizione lo schienale risulta bloccato. Per questo, per riportarlo
nella posizione originaria, occorre tirare in direzione della freccia la maniglia
flessibile posta su un lato del sedile.
ATTENZIONE!
•Una volta che si è lasciata andare la maniglia flessibile, controllare
sempre che lo schienale sia ben fissato nella posizione in cui lo si è messo.•Per ragioni di sicurezza, le maniglie flessibili che si trovano sui sedili
non vanno utilizzate per fissare oggetti.
Fig. 99 Ribaltamento in
avanti o all’indietro dello
schienale dei sedili poste-
riori
A1
Freetrack_IT.book Seite 143 Dienstag, 22. September 2009 5:38 17

Sedili e vani portaoggetti

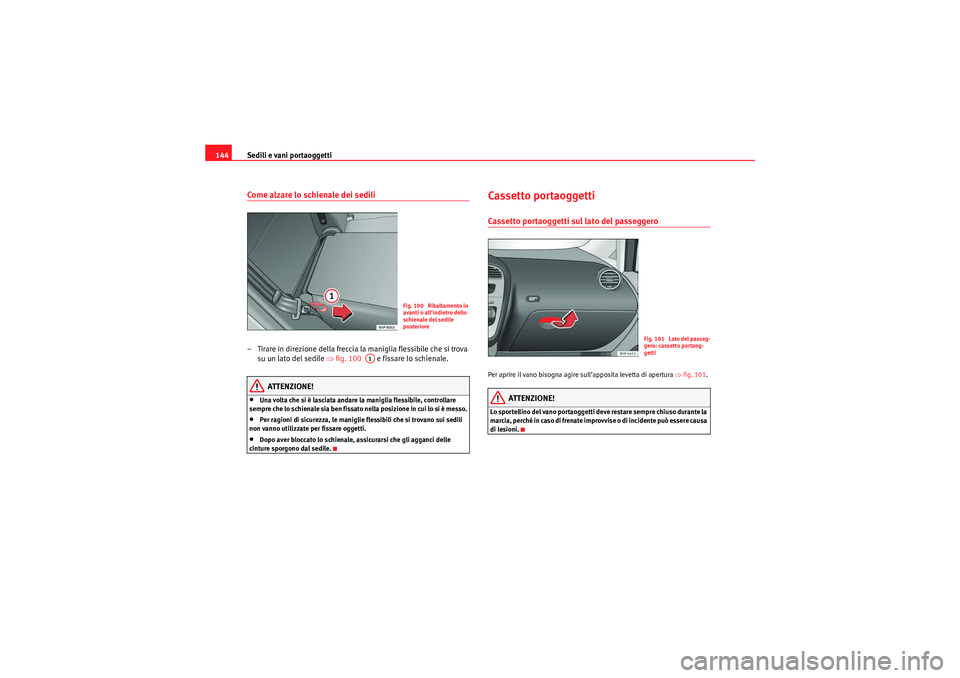

144Come alzare lo schienale dei sedili– Tirare in direzione della freccia la maniglia flessibile che si trova
su un lato del sedile ⇒fig. 100 e fissare lo schienale.
ATTENZIONE!
•Una volta che si è lasciata andare la maniglia flessibile, controllare
sempre che lo schienale sia ben fissato nella posizione in cui lo si è messo.•Per ragioni di sicurezza, le maniglie flessibili che si trovano sui sedili
non vanno utilizzate per fissare oggetti.•Dopo aver bloccato lo schienale, assicurarsi che gli agganci delle
cinture sporgono dal sedile.
Cassetto portaoggettiCassetto portaoggetti sul lato del passeggero Per aprire il vano bisogna agire sull’apposita levetta di apertura ⇒fig. 101 .
ATTENZIONE!
Lo sportellino del vano portaoggetti deve restare sempre chiuso durante la
m a rc i a , p e rch é i n ca s o d i f re n a t e i m p r ov v i s e o d i i n c i d e n te p u ò e s s e r e ca u s a
di lesioni.
Fig. 100 Ribaltamento in
avanti o all’indietro dello
schienale del sedile
posteriore
A1
Fig. 101 Lato del passeg-
gero: cassetto portaog-
getti
Freetrack_IT.book Seite 144 Dienstag, 22. September 2009 5:38 17

Sedili e vani portaoggetti145
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Bracciolo centrale anteriore con vano portaoggetti
Il bracciolo è dotato di uno scomparto portaoggetti.– Per aprire il vano portaoggetti bisogna premere il tasto del brac-
ciolo nella direzione della freccia ⇒fig. 102 e sollevare lo spor-
tello.
– Per accedere al cambia CD* o al cassetto portaoggetti inferiore, tirare lo sportello del bracciolo senza premere il tasto.
– P e r ch i u d e re l o s co m pa r t o p o r ta o g g e t t i si d e ve a b b a ssa r e il b ra c - ciolo.
ATTENZIONE!
Lo scomparto portaoggetti deve restare sempre chiuso quando si viaggia,
perché il bracciolo sollevato può costituire un fattore di rischio in caso di
frenate brusche o di un incidente.
Avvertenza
Il cambia CD è ubicato all’interno di questo scomparto.Vani portaoggetti sotto i sedili anteriori*
Sotto ognuno dei sedili anteriori è ubicato un cassetto porta-
oggetti con coperchio.Il cassetto portaoggetti* ⇒ fig. 103 si apre premendo il tasto del cassetto
e ripiegando lo sportello.
Dispone di due livelli di apertura, a 15 e 60 gradi, in funzione della forza eser-
citata sullo sportello. Dalla posizione a 60 gradi, esercitando una ulteriore
pressione, lo sportello si apre completamente.
Per chiudere il cassetto, premere lo sportello fino a fargli fare uno scatto.
Fig. 102 Bracciolo ante-
riore con un unico scom-
parto portaoggetti
Fig. 103 Cassetto porta-
oggetti sotto al sedile
anteriore
AA
Freetrack_IT.book Seite 145 Dienstag, 22. September 2009 5:38 17

Sedili e vani portaoggetti
146
ATTENZIONE!

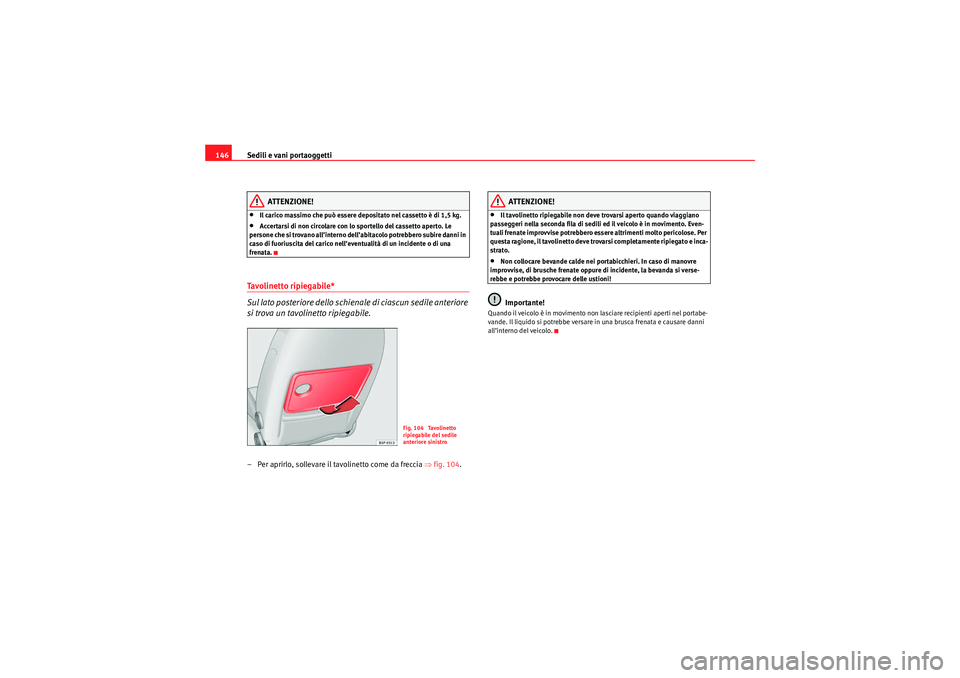

•Il carico massimo che può essere depositato nel cassetto è di 1,5 kg.•Accertarsi di non circolare con lo sportello del cassetto aperto. Le
persone che si trovano all’interno dell’abitacolo potrebbero subire danni in
caso di fuoriuscita del carico nell’eventualità di un incidente o di una
frenata.
Tavolinetto ripiegabile*
Sul lato posteriore dello schienale di ciascun sedile anteriore
si trova un tavolinetto ripiegabile.– Per aprirlo, sollevare il tavolinetto come da freccia ⇒fig. 104.
ATTENZIONE!
•Il tavolinetto ripiegabile non deve trovarsi aperto quando viaggiano
passeggeri nella seconda fila di sedili ed il veicolo è in movimento. Even-
tuali frenate improvvise potrebbero essere altrimenti molto pericolose. Per
questa ragione, il tavolinetto deve trovarsi completamente ripiegato e inca-
strato.•Non collocare bevande calde nei portabicchieri. In caso di manovre
improvvise, di brusche frenate oppure di incidente, la bevanda si verse-
rebbe e potrebbe provocare delle ustioni!Importante!
Quando il veicolo è in movimento non lasciare recipienti aperti nel portabe-
vande. Il liquido si potrebbe versare in una brusca frenata e causare danni
all’interno del veicolo.
Fig. 104 Tavolinetto
ripiegabile del sedile
anteriore sinistro
Freetrack_IT.book Seite 146 Dienstag, 22. September 2009 5:38 17

Sedili e vani portaoggetti147
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

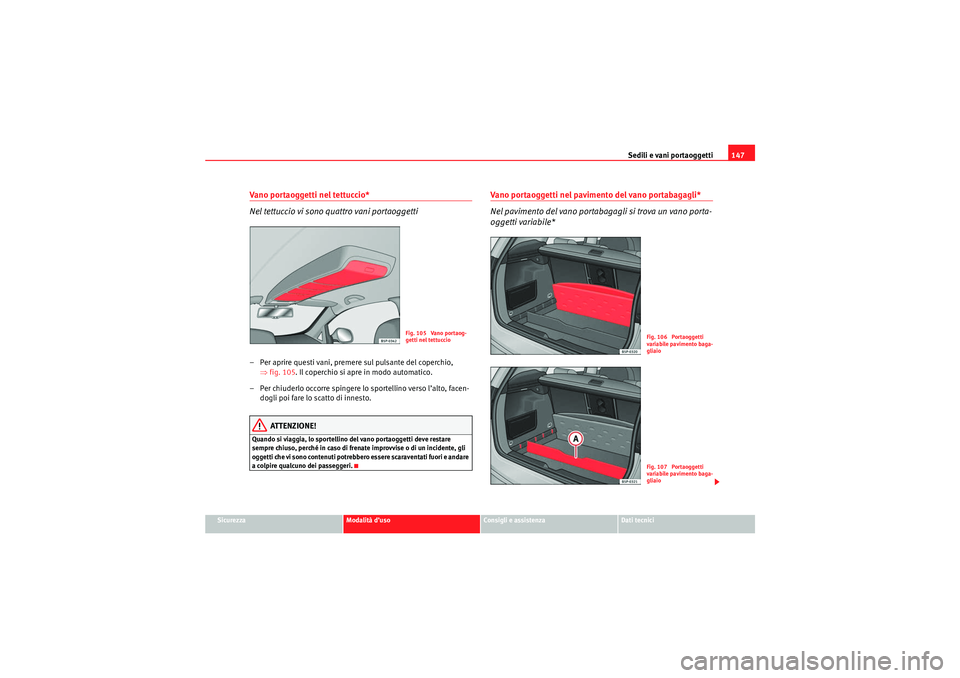

Vano portaoggetti nel tettuccio*
Nel tettuccio vi sono quattro vani portaoggetti– Per aprire questi vani, premere sul pulsante del coperchio,
⇒fig. 105 . Il coperchio si apre in modo automatico.
– Per chiuderlo occorre spingere lo sportellino verso l’alto, facen- dogli poi fare lo scatto di innesto.
ATTENZIONE!
Quando si viaggia, lo sportellino del vano portaoggetti deve restare
sempre chiuso, perché in caso di frenate improvvise o di un incidente, gli
o g ge t t i ch e vi s o n o co n te n u t i p o t re b be ro es s e re s ca ra ve n ta t i fu o r i e a n d a re
a colpire qualcuno dei passeggeri.
Vano portaoggetti nel pavimento del vano portabagagli*
Nel pavimento del vano portabagagli si trova un vano porta-
oggetti variabile*
Fig. 105 Vano portaog-
getti nel tettuccio
Fig. 106 Portaoggetti
variabile pavimento baga-
gliaioFig. 107 Portaoggetti
variabile pavimento baga-
gliaio
Freetrack_IT.book Seite 147 Dienstag, 22. September 2009 5:38 17

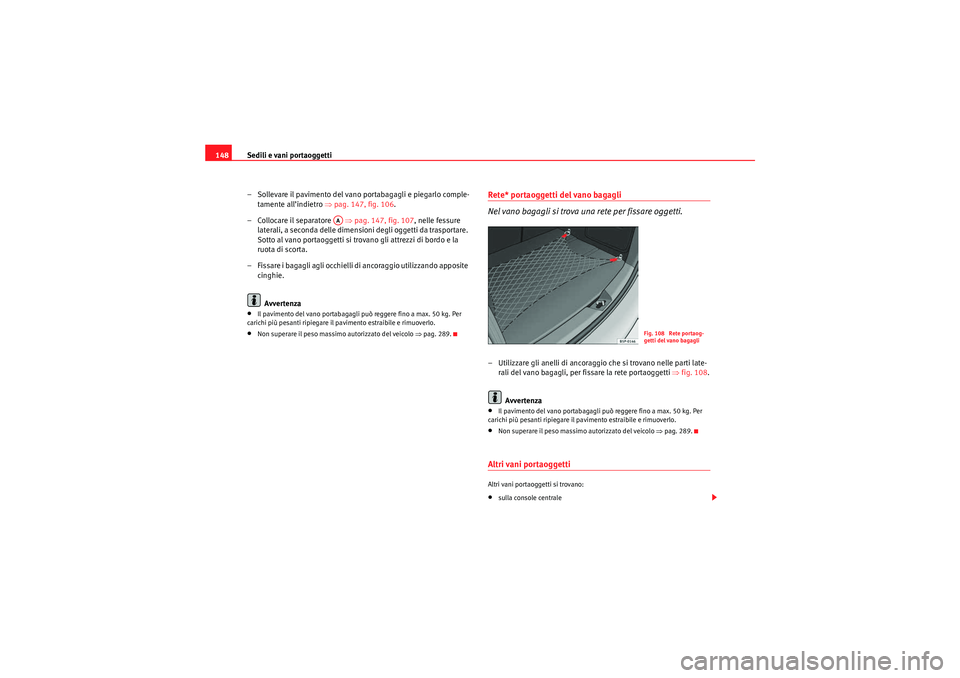

Sedili e vani portaoggetti
148
– Sollevare il pavimento del vano portabagagli e piegarlo comple-tamente all’indietro ⇒pag. 147, fig. 106 .
– Collocare il separatore ⇒pag. 147, fig. 107, nelle fessure
laterali, a seconda delle dimensioni degli oggetti da trasportare.
Sotto al vano portaoggetti si trovano gli attrezzi di bordo e la
ruota di scorta.
– Fissare i bagagli agli occhielli di ancoraggio utilizzando apposite
cinghie.
Avvertenza•Il pavimento del vano portabagagli può reggere fino a max. 50 kg. Per
carichi più pesanti ripiegare il pavimento estraibile e rimuoverlo.•Non superare il peso massimo autorizzato del veicolo ⇒pag. 289.
Rete* portaoggetti del vano bagagli
Nel vano bagagli si trova una rete per fissare oggetti.– Utilizzare gli anelli di ancoraggio che si trovano nelle parti late-
rali del vano bagagli, per fissare la rete portaoggetti ⇒fig. 108 .
Avvertenza•Il pavimento del vano portabagagli può reggere fino a max. 50 kg. Per
carichi più pesanti ripiegare il pavimento estraibile e rimuoverlo.•Non superare il peso massimo autorizzato del veicolo ⇒pag. 289.Altri vani portaoggettiAltri vani portaoggetti si trovano:•sulla console centrale
AA
Fig. 108 Rete portaog-
getti del vano bagagli
Freetrack_IT.book Seite 148 Dienstag, 22. September 2009 5:38 17
