Seat Altea Freetrack 2011 Betriebsanleitung (in German)

Sicherheit von Kindern49
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

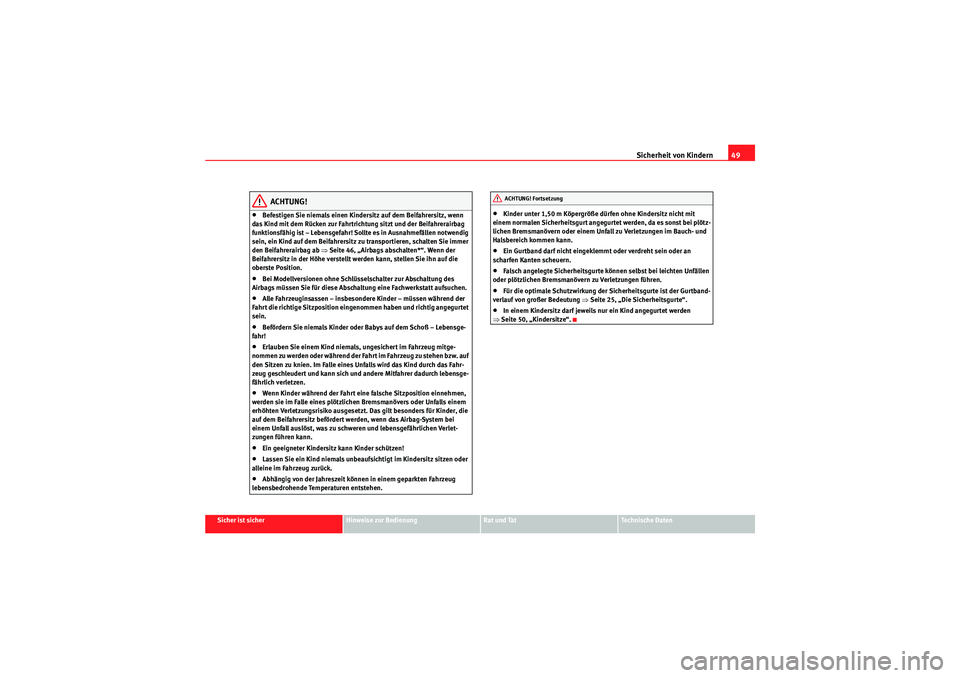

ACHTUNG!
•Befestigen Sie niemals einen Kinder sitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrerairbag
funktionsfähig ist – Lebensgefahr! Sollte es in Ausnahmefällen notwendig
sein, ein Kind auf dem Beifahrersitz zu transportieren, schalten Sie immer
den Beifahrerairbag ab ⇒Seite 46, „Airbags abschalten*“. Wenn der
Beifahrersitz in der Höhe verstellt werden kann, stellen Sie ihn auf die
oberste Position.•Bei Modellversionen ohne Schlüsselschalter zur Abschaltung des
Airbags müssen Sie für diese Abschaltung eine Fachwerkstatt aufsuchen.•Alle Fahrzeuginsassen – insbesondere Kinder – müssen während der
Fahrt die richtige Sitzposition eingenommen haben und richtig angegurtet
sein.•Befördern Sie niemals Kinder oder Babys auf dem Schoß – Lebensge-
fahr!•Erlauben Sie einem Kind niemals, ungesichert im Fahrzeug mitge-
nommen zu werden oder während der Fahrt im Fahrzeug zu stehen bzw. auf
den Sitzen zu knien. Im Falle eines Unfalls wird das Kind durch das Fahr-
zeug geschleudert und kann sich und andere Mitfahrer dadurch lebensge-
fährlich verletzen.•Wenn Kinder während der Fahrt eine falsche Sitzposition einnehmen,
werden sie im Falle eines plötzlichen Bremsmanövers oder Unfalls einem
erhöhten Verletzungsrisiko ausgesetzt. Das gilt besonders für Kinder, die
auf dem Beifahrersitz befördert werden, wenn das Airbag-System bei
einem Unfall auslöst, was zu schweren und lebensgefährlichen Verlet-
zungen führen kann.•Ein geeigneter Kindersitz kann Kinder schützen!•Lassen Sie ein Kind niemals unbeaufsichtigt im Kindersitz sitzen oder
alleine im Fahrzeug zurück.•Abhängig von der Jahreszeit können in einem geparkten Fahrzeug
lebensbedrohende Temperaturen entstehen.
•Kinder unter 1,50 m Köpergröße dürfen ohne Kindersitz nicht mit
einem normalen Sicherheitsgurt angegurtet werden, da es sonst bei plötz-
lichen Bremsmanövern oder einem Unfall zu Verletzungen im Bauch- und
Halsbereich kommen kann.•Ein Gurtband darf nicht eingeklemmt oder verdreht sein oder an
scharfen Kanten scheuern.•Falsch angelegte Sicherheitsgurte können selbst bei leichten Unfällen
oder plötzlichen Bremsmanövern zu Verletzungen führen.•Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurtband-
verlauf von großer Bedeutung ⇒Seite 25, „Die Sicherheitsgurte“.•In einem Kindersitz darf jeweils nur ein Kind angegurtet werden
⇒ Seite 50, „Kindersitze“.ACHTUNG! Fortsetzung
alteaFR aleman.book Seite 49 Donnerstag, 9. September 2010 12:16 12

Sicherheit von Kindern

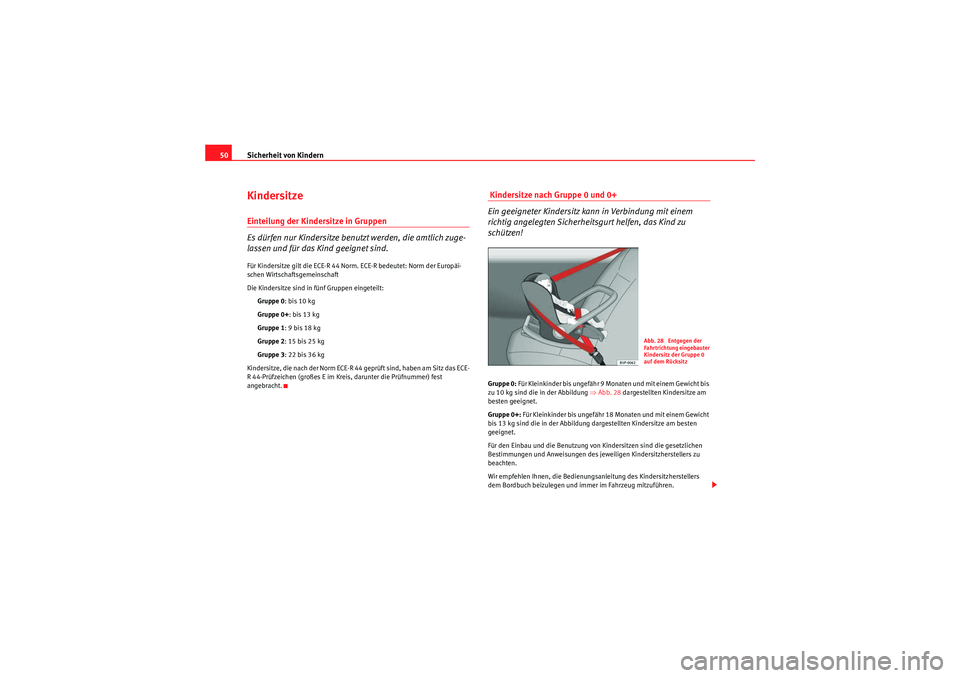

50KindersitzeEinteilung der Kindersitze in Gruppen
Es dürfen nur Kindersitze benutzt werden, die amtlich zuge-
lassen und für das Kind geeignet sind.Für Kindersitze gilt die ECE-R 44 Norm. ECE-R bedeutet: Norm der Europäi-
schen Wirtschaftsgemeinschaft
Die Kindersitze sind in fünf Gruppen eingeteilt:
Gruppe 0 : bis 10 kg
Gruppe 0+ : bis 13 kg
Gruppe 1 : 9 bis 18 kg
Gruppe 2 : 15 bis 25 kg
Gruppe 3 : 22 bis 36 kg
Kindersitze, die nach der Norm ECE-R 44 geprüft sind, haben am Sitz das ECE-
R 44-Prüfzeichen (großes E im Kreis, darunter die Prüfnummer) fest
angebracht.
Kindersitze nach Gruppe 0 und 0+
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, das Kind zu
schützen!Gruppe 0: Für Kleinkinder bis ungefähr 9 Monaten und mit einem Gewicht bis
zu 10 kg sind die in der Abbildung ⇒ Abb. 28 dargestellten Kindersitze am
besten geeignet.
Gruppe 0+: Für Kleinkinder bis ungefähr 18 Monaten und mit einem Gewicht
bis 13 kg sind die in der Abbildung dargestellten Kindersitze am besten
geeignet.
Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und i mmer im Fahrzeug mitzuführen.
Abb. 28 Entgegen der
Fahrtrichtung eingebauter
Kindersitz der Gruppe 0
auf dem Rücksitz
alteaFR aleman.book Seite 50 Donnerstag, 9. September 2010 12:16 12

Sicherheit von Kindern51
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

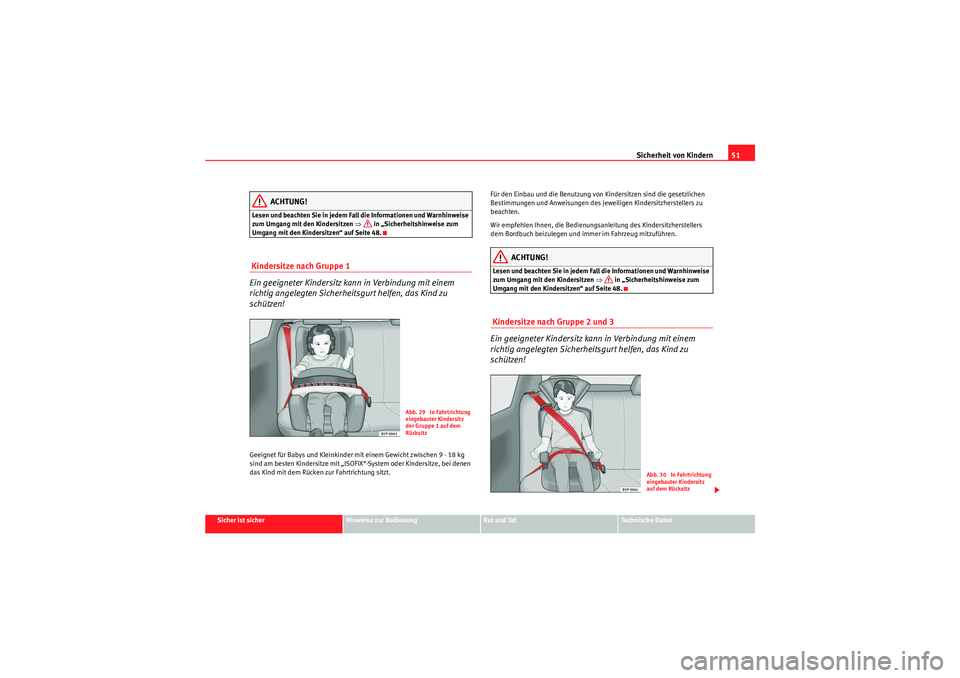

ACHTUNG!
Lesen und beachten Sie in jedem Fall die Informationen und Warnhinweise
zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise zum
Umgang mit den Kindersitzen“ auf Seite 48. Kindersitze nach Gruppe 1
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, das Kind zu
schützen!Geeignet für Babys und Kleinkinder mit einem Gewicht zwischen 9 - 18 kg
sind am besten Kindersitze mit „ISOFIX “-System oder Kindersitze, bei denen
das Kind mit dem Rücken zur Fahrtrichtung sitzt. Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des je
weiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
ACHTUNG!
Lesen und beachten Sie in jedem Fall die Informationen und Warnhinweise
zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise zum
Umgang mit den Kindersitzen“ auf Seite 48. Kindersitze nach Gruppe 2 und 3
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, das Kind zu
schützen!
Abb. 29 In Fahrtrichtung
eingebauter Kindersitz
der Gruppe 1 auf dem
Rücksitz
Abb. 30 In Fahrtrichtung
eingebauter Kindersitz
auf dem Rücksitz
alteaFR aleman.book Seite 51 Donnerstag, 9. September 2010 12:16 12

Sicherheit von Kindern

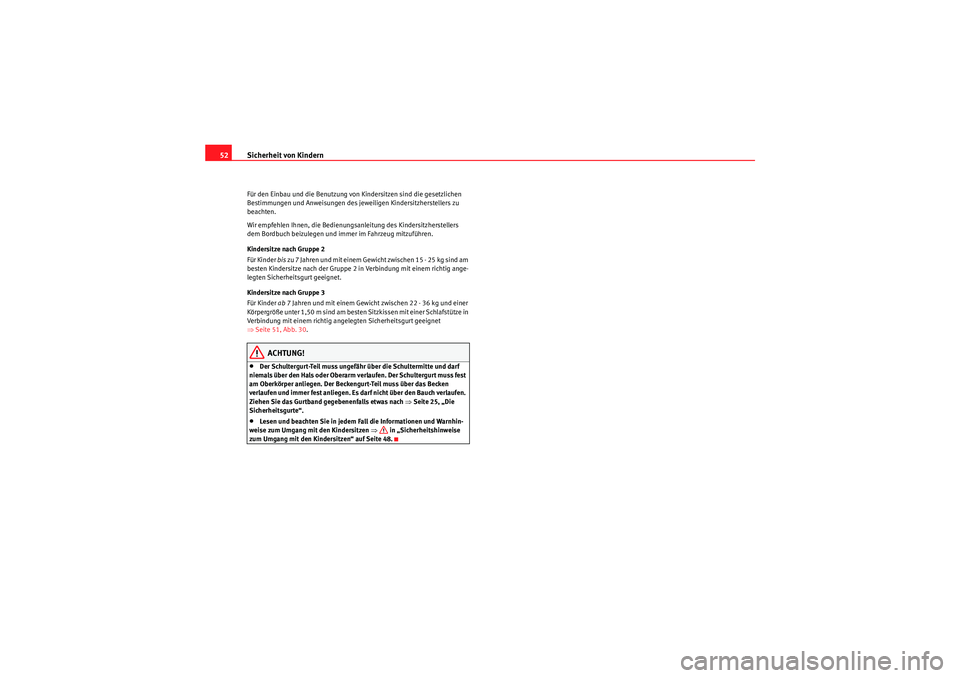

52Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und i mmer im Fahrzeug mitzuführen.
Kindersitze nach Gruppe 2
Für Kinder bis zu 7 Jahren und mit einem Gewicht zwischen 15 - 25 kg sind am
besten Kindersitze nach der Gruppe 2 in Verbindung mit einem richtig ange-
legten Sicherheitsgurt geeignet.
Kindersitze nach Gruppe 3
Für Kinder ab 7 Jahren und mit einem Gewicht zwischen 22 - 36 kg und einer
Körpergröße unter 1,50 m sind am besten Sitzkissen mit einer Schlafstütze in
Verbindung mit einem richtig angelegten Sicherheitsgurt geeignet
⇒ Seite 51, Abb. 30 .
ACHTUNG!
•Der Schultergurt-Teil muss ungefähr über die Schultermitte und darf
niemals über den Hals oder Oberarm verlaufen. Der Schultergurt muss fest
am Oberkörper anliegen. Der Beckengurt-Teil muss über das Becken
verlaufen und immer fest anliegen. Es darf nicht über den Bauch verlaufen.
Ziehen Sie das Gurtband gegebenenfalls etwas nach ⇒Seite 25, „Die
Sicherheitsgurte“.•Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise
zum Umgang mit den Kindersitzen“ auf Seite 48.
alteaFR aleman.book Seite 52 Donnerstag, 9. September 2010 12:16 12

Sicherheit von Kindern53
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

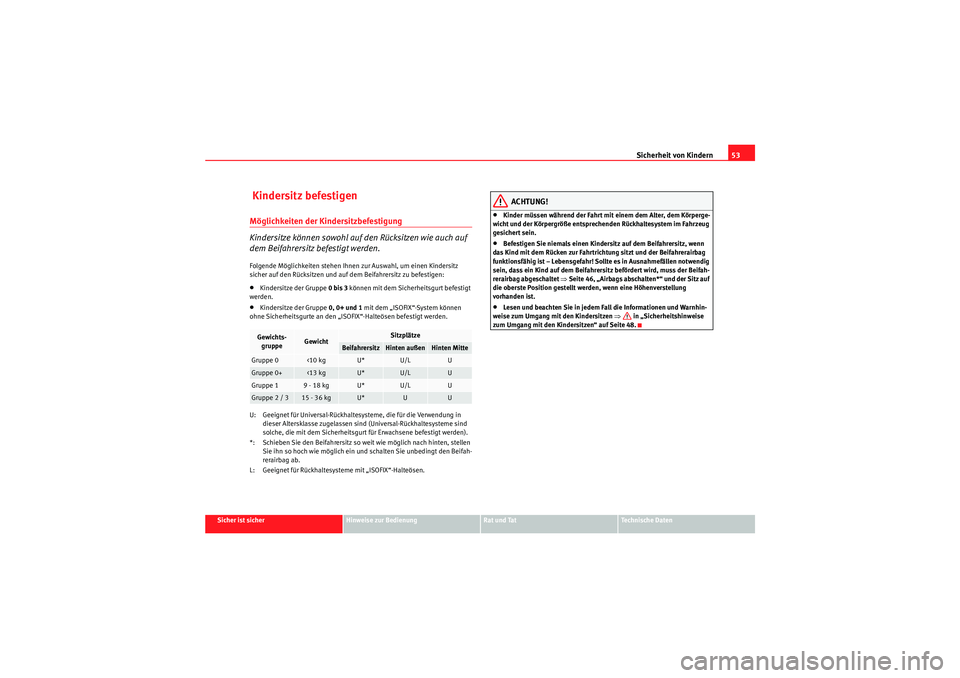

Kindersitz befestigenMöglichkeiten der Kindersitzbefestigung
Kindersitze können sowohl auf den Rücksitzen wie auch auf
dem Beifahrersitz befestigt werden.Folgende Möglichkeiten stehen Ihnen zur Auswahl, um einen Kindersitz
sicher auf den Rücksitzen und auf dem Beifahrersitz zu befestigen:•Kindersitze der Gruppe 0 bis 3 können mit dem Sicherheitsgurt befestigt
werden.•Kindersitze der Gruppe 0, 0+ und 1 mit dem „ISOFIX“-System können
ohne Sicherheitsgurte an den „ISOFIX“-Halteösen befestigt werden.
U: Geeignet für Universal-Rückhaltesysteme, die für die Verwendung in dieser Altersklasse zugelassen sind (Universal-Rückhaltesysteme sind
solche, die mit dem Sicherheitsgurt für Erwachsene befestigt werden).
*: Schieben Sie den Beifahrersitz so weit wie möglich nach hinten, stellen Sie ihn so hoch wie möglich ein und schalten Sie unbedingt den Beifah-
rerairbag ab.
L: Geeignet für Rückhaltesysteme mit „ISOFIX“-Halteösen.
ACHTUNG!
•Kinder müssen während der Fahrt mi t einem dem Alter, dem Körperge-
wicht und der Körpergröße entsprechenden Rückhaltesystem im Fahrzeug
gesichert sein.•Befestigen Sie niemals einen Kindersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrerairbag
funktionsfähig ist – Lebensgefahr! Sollte es in Ausnahmefällen notwendig
sein, dass ein Kind auf dem Beifahrersitz befördert wird, muss der Beifah-
rerairbag abgeschaltet ⇒ Seite 46, „Airbags abschalten*“ und der Sitz auf
die oberste Position gestellt werden, wenn eine Höhenverstellung
vorhanden ist.•Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise
zum Umgang mit den Kindersitzen“ auf Seite 48.
Gewichts- gruppe
Gewicht
Sitzplätze
Beifahrersitz
Hinten außen
Hinten Mitte
Gruppe 0
<10 kg
U*
U/L
U
Gruppe 0+
<13 kg
U*
U/L
U
Gruppe 1
9 - 18 kg
U*
U/L
U
Gruppe 2 / 3
15 - 36 kg
U*
U
U
alteaFR aleman.book Seite 53 Donnerstag, 9. September 2010 12:16 12

Sicherheit von Kindern

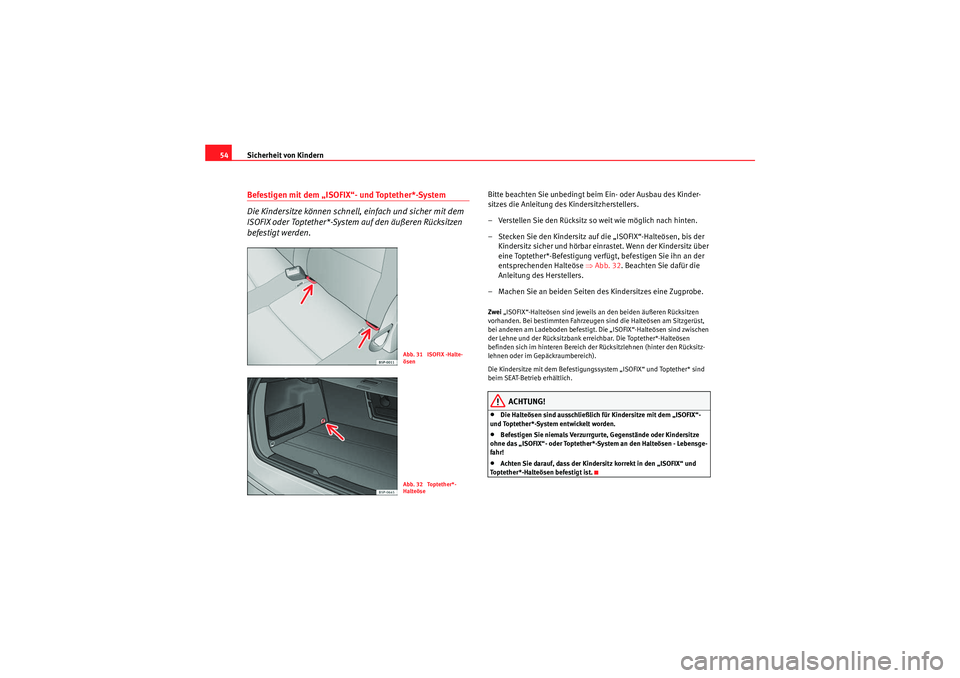

54Befestigen mit dem „ISOFIX“- und Toptether*-System
Die Kindersitze können schnell, einfach und sicher mit dem
ISOFIX oder Toptether*-System auf den äußeren Rücksitzen
befestigt werden.
Bitte beachten Sie unbedingt beim Ein- oder Ausbau des Kinder-
sitzes die Anleitung des Kindersitzherstellers.
– Verstellen Sie den Rücksitz so weit wie möglich nach hinten.
– Stecken Sie den Kindersitz auf die „ISOFIX“-Halteösen, bis der
Kindersitz sicher und hörbar einrastet. Wenn der Kindersitz über
eine Toptether*-Befestigung verfügt, befestigen Sie ihn an der
entsprechenden Halteöse ⇒Abb. 32 . Beachten Sie dafür die
Anleitung des Herstellers.
– Machen Sie an beiden Seiten des Kindersitzes eine Zugprobe.Zwei „ISOFIX“-Halteösen sind jeweils an den beiden äußeren Rücksitzen
vorhanden. Bei bestimmten Fahrzeugen sind die Halteösen am Sitzgerüst,
bei anderen am Ladeboden befestigt. Die „ISOFIX“-Halteösen sind zwischen
der Lehne und der Rücksitzbank erreichbar. Die Toptether*-Halteösen
befinden sich im hinteren Bereich de r Rücksitzlehnen (hinter den Rücksitz-
lehnen oder im Gepäckraumbereich).
Die Kindersitze mit dem Befestigungssystem „ISOFIX“ und Toptether* sind
beim SEAT-Betrieb erhältlich.
ACHTUNG!
•Die Halteösen sind ausschließlich für Kindersitze mit dem „ISOFIX“-
und Toptether*-System entwickelt worden.•Befestigen Sie niemals Verzurrgurte, Gegenstände oder Kindersitze
ohne das „ISOFIX“- oder Toptether*-System an den Halteösen - Lebensge-
fahr!•Achten Sie darauf, dass der Kindersitz korrekt in den „ISOFIX“ und
Toptether*-Halteösen befestigt ist.
Abb. 31 ISOFIX -Halte-
ösenAbb. 32 Toptether*-
Halteöse
alteaFR aleman.book Seite 54 Donnerstag, 9. September 2010 12:16 12

55
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
alteaFR aleman.book Seite 55 Donnerstag, 9. September 2010 12:16 12

56
Abb. 33 InstrumententafelalteaFR aleman.book Seite 56 Donnerstag, 9. September 2010 12:16 12

Cockpit57
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

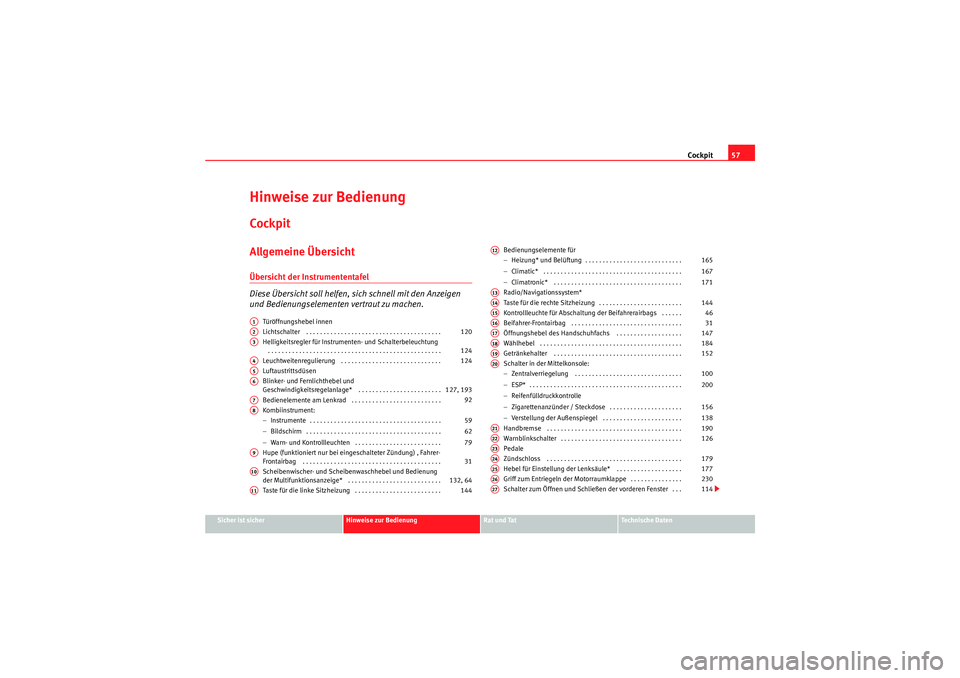

Hinweise zur BedienungCockpitAllgemeine ÜbersichtÜbersicht der Instrumententafel
Diese Übersicht soll helfen, sich schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen.
Türöffnungshebel innen
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Helligkeitsregler für Instrumenten- und Schalterbeleuchtung
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. . . . . . . . . . . . . .
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Luftaustrittsdüsen
Blinker- und Fernlichthebel und
Geschwindigkeitsregelanlage* . . . . . . . . . . . . . . . . . . . . . . . .
Bedienelemente am Lenkrad . . . . . . . . . . . . . . . . . . . . . . . . . .
Kombiinstrument:
− Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . .
Hupe (funktioniert nur bei eingeschalteter Zündung) , Fahrer-
Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischer- und Scheibenwaschhebel und Bedienung
der Multifunktionsanzeige* . . . . . . . . . . . . . . . . . . . . . . . . . . .
Taste für die linke Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . Bedienungselemente für
−
Heizung* und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio/Navigationssystem*
Taste für die rechte Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . .
Kontrollleuchte für Abschaltung der Beifahrerairbags . . . . . .
Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Öffnungshebel des Handschuhfachs . . . . . . . . . . . . . . . . . . .
Wählhebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter in der Mittelkonsole:
− Zentralverriegelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Reifenfülldruckkontrolle
− Zigarettenanzünder / Steckdose . . . . . . . . . . . . . . . . . . . . .
− Verstellung der Außenspiegel . . . . . . . . . . . . . . . . . . . . . . .
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Warnblinkschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pedale
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . .
Griff zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . . .
Schalter zum Öffnen und Schließen der vorderen Fenster . . .
A1A2
120
A3
124
A4
124
A5A6
127, 193
A7
92
A8
59
62
79
A9
31
A10
132, 64
A11
144
A12
165
167
171
A13A14
144
A15
46
A16
31
A17
147
A18
184
A19
152
A20
100
200
156
138
A21
190
A22
126
A23A24
179
A25
177
A26
230
A27
114
alteaFR aleman.book Seite 57 Donnerstag, 9. September 2010 12:16 12

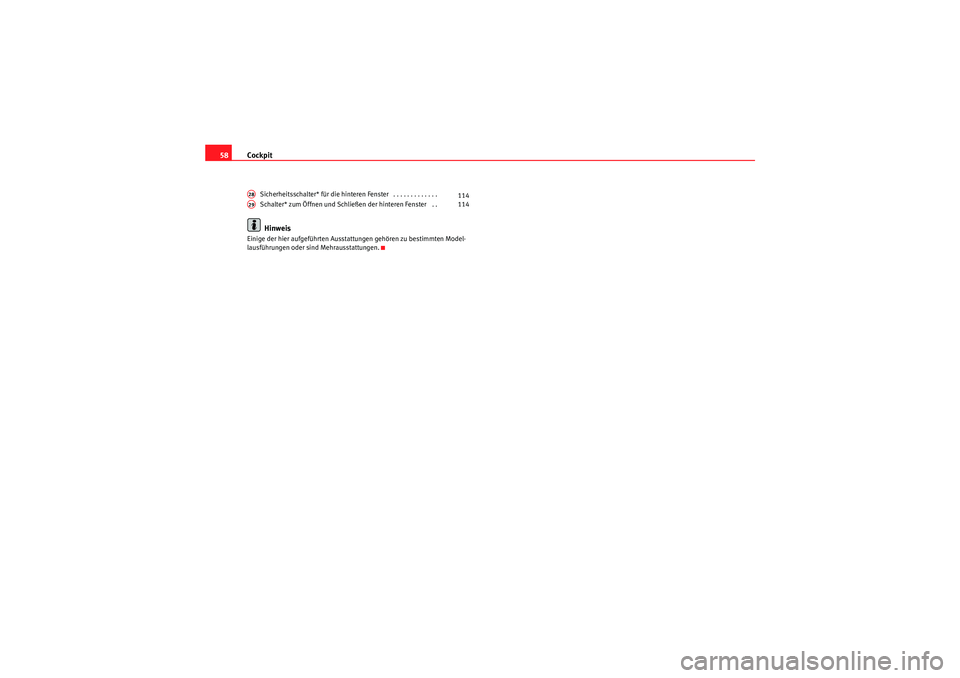

Cockpit
58
Sicherheitsschalter* für die hinteren Fenster . . . . . . . . . . . . .
Schalter* zum Öffnen und Schließen der hinteren Fenster . .Hinweis
Einige der hier aufgeführten Ausstattungen gehören zu bestimmten Model-
lausführungen oder sind Mehrausstattungen.A28
114
A29
114
alteaFR aleman.book Seite 58 Donnerstag, 9. September 2010 12:16 12
