Seat Altea Freetrack 2011 Betriebsanleitung (in German)

Cockpit59
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

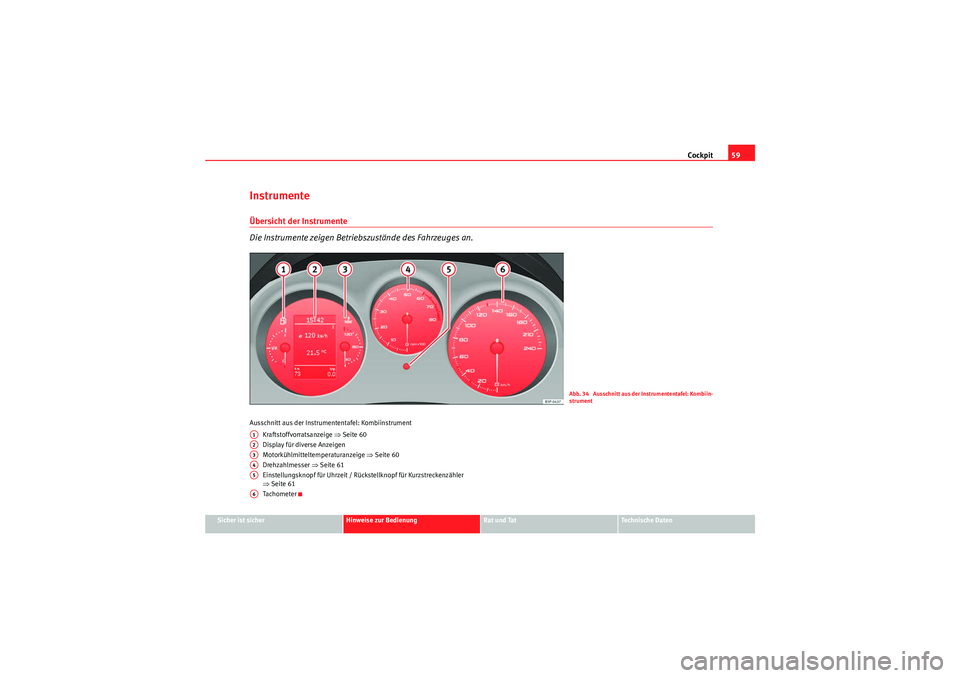

InstrumenteÜbersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.Ausschnitt aus der Instrumententafel: Kombiinstrument
Kraftstoffvorratsanzeige ⇒Seite 60
Display für diverse Anzeigen
Motorkühlmitteltemperaturanzeige ⇒Seite 60
Drehzahlmesser ⇒Seite 61
Einstellungsknopf für Uhrzeit / Rückstellknopf für Kurzstreckenzähler
⇒ Seite 61
Tacho me ter
Abb. 34 Ausschnitt aus der Instrumententafel: Kombiin-
strument
A1A2A3A4A5A6
alteaFR aleman.book Seite 59 Donnerstag, 9. September 2010 12:16 12

Cockpit

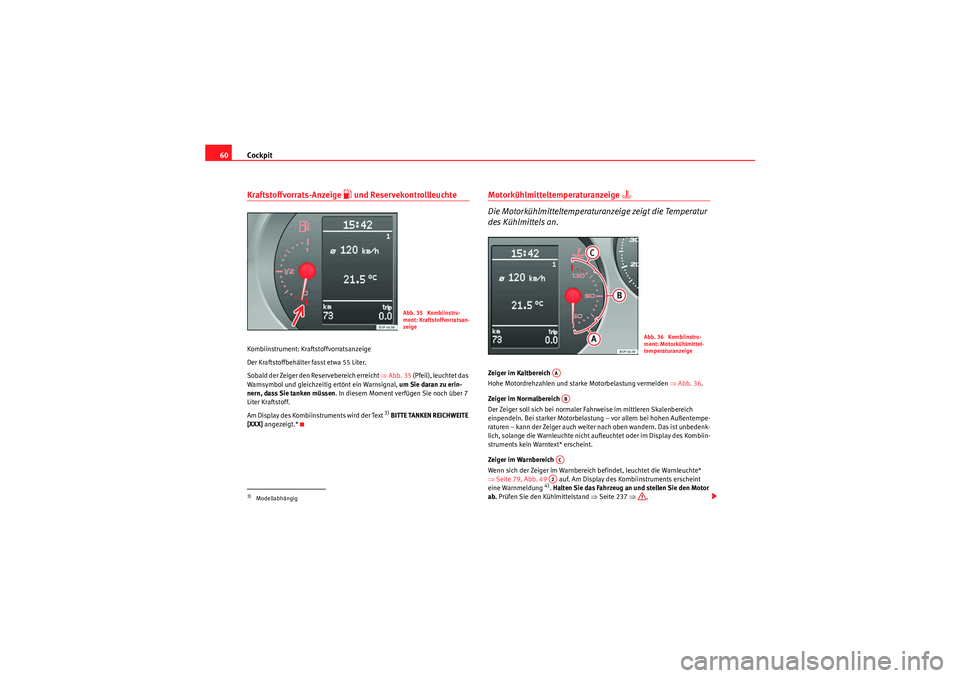

60Kraftstoffvorrats-Anzeige
z und Reservekontrollleuchte
Kombiinstrument: Kraftstoffvorratsanzeige
Der Kraftstoffbehälter fasst etwa 55 Liter.
Sobald der Zeiger den Reservebereich erreicht ⇒Abb. 35 ( P f e i l ) , l e u ch t e t d a s
Warnsymbol und gleichzeitig ertönt ein Warnsignal, um Sie daran zu erin-
nern, dass Sie tanken müssen . In diesem Moment verfügen Sie noch über 7
Liter Kraftstoff.
Am Display des Kombiinstruments wird der Text
3) BITTE TANKEN REICHWEITE
[XXX] angezeigt.*
Motorkühlmitteltemperaturanzeige
v
Die Motorkühlmitteltemperaturanzeige zeigt die Temperatur
des Kühlmittels an.
Zeiger im Kaltbereich
Hohe Motordrehzahlen und starke Motorbelastung vermeiden ⇒ Abb. 36.
Zeiger im Normalbereich
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich
einpendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempe-
raturen – kann der Zeiger auch weiter nach oben wandern. Das ist unbedenk-
lich, solange die Warnleuchte nicht aufleuchtet oder im Display des Kombiin-
struments kein Warntext* erscheint.
Zeiger im Warnbereich
Wenn sich der Zeiger im Warnbereich befindet, leuchtet die Warnleuchte*
⇒ Seite 79, Abb. 49 auf. Am Display des Kombiinstruments erscheint
eine Warnmeldung
4). Halten Sie das Fahrzeug an und stellen Sie den Motor
ab. Prüfen Sie den Kühlmittelstand ⇒Seite 237 ⇒.
3)Modellabhängig
Abb. 35 Kombiinstru-
ment: Kraftstoffvorratsan-
zeige
Abb. 36 Kombiinstru-
ment: Motorkühlmittel-
temperaturanzeige
AAABACA2
alteaFR aleman.book Seite 60 Donnerstag, 9. September 2010 12:16 12

Cockpit61
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

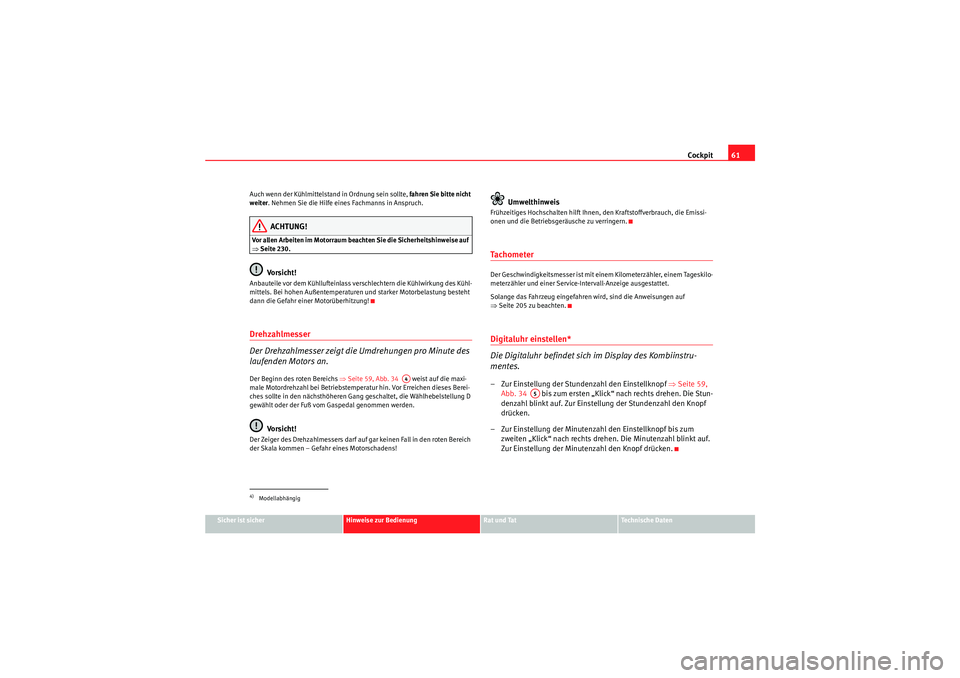

Auch wenn der Kühlmittelstand in Ordnung sein sollte,
fahren Sie bitte nicht
weiter. Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG!
Vor allen Arbeiten im Motorraum beachten Sie die Sicherheitshinweise auf
⇒ Seite 230.
Vo rsi ch t!
Anbauteile vor dem Kühllufteinlass verschlechtern die Kühlwirkung des Kühl-
mittels. Bei hohen Außentemperaturen und starker Motorbelastung besteht
dann die Gefahr einer Motorüberhitzung!Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.Der Beginn des roten Bereichs ⇒Seite 59, Abb. 34 weist auf die maxi-
male Motordrehzahl bei Betriebstemperatur hin. Vor Erreichen dieses Berei-
ches sollte in den nächsthöheren Gang geschaltet, die Wählhebelstellung D
gewählt oder der Fuß vom Gaspedal genommen werden.
Vo rsi ch t!
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Bereich
der Skala kommen – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, den Kraftstoffverbrauch, die Emissi-
onen und die Betriebsgeräusche zu verringern.TachometerDer Geschwindigkeitsmesser ist mit eine m Kilometerzähler, einem Tageskilo-
meterzähler und einer Service-Intervall-Anzeige ausgestattet.
Solange das Fahrzeug eingefahren wird, sind die Anweisungen auf
⇒ Seite 205 zu beachten.Digitaluhr einstellen*
Die Digitaluhr befindet sich im Display des Kombiinstru-
mentes.– Zur Einstellung der Stundenzahl den Einstellknopf ⇒Seite 59,
Abb. 34 bis zum ersten „Klick“ nach rechts drehen. Die Stun-
denzahl blinkt auf. Zur Einstellung der Stundenzahl den Knopf
drücken.
– Zur Einstellung der Minutenzahl den Einstellknopf bis zum zweiten „Klick“ nach rechts drehen. Die Minutenzahl blinkt auf.
Zur Einstellung der Minutenzahl den Knopf drücken.
4)Modellabhängig
A4
A5
alteaFR aleman.book Seite 61 Donnerstag, 9. September 2010 12:16 12

Cockpit

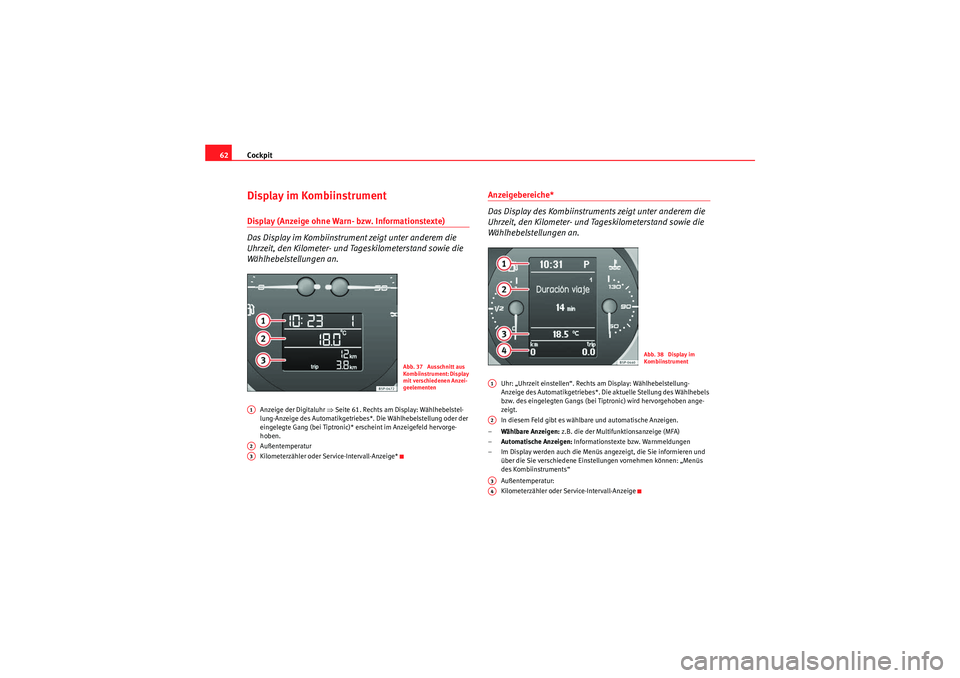

62Display im KombiinstrumentDisplay (Anzeige ohne Warn- bzw. Informationstexte)
Das Display im Kombiinstrument zeigt unter anderem die
Uhrzeit, den Kilometer- und Tageskilometerstand sowie die
Wählhebelstellungen an.
Anzeige der Digitaluhr ⇒ Seite 61. Rechts am Display: Wählhebelstel-
lung-Anzeige des Automatikgetriebes *. Die Wählhebelstellung oder der
eingelegte Gang (bei Tiptronic)* erscheint im Anzeigefeld hervorge-
hoben.
Außentemperatur
Kilometerzähler oder Service-Intervall-Anzeige*
Anzeigebereiche*
Das Display des Kombiinstruments zeigt unter anderem die
Uhrzeit, den Kilometer- und Tageskilometerstand sowie die
Wählhebelstellungen an.
Uhr: „Uhrzeit einstellen“. Rechts am Display: Wählhebelstellung-
Anzeige des Automatikgetriebes*. Die aktuelle Stellung des Wählhebels
bzw. des eingelegten Gangs (bei Tiptronic) wird hervorgehoben ange-
zeigt.
In diesem Feld gibt es wählbare und automatische Anzeigen.
– Wählbare Anzeigen: z.B. die der Multifunktionsanzeige (MFA)
– Automatische Anzeigen: Informationstexte bzw. Warnmeldungen
– Im Display werden auch die Menüs angezeigt, die Sie informieren und über die Sie verschiedene Einstellungen vornehmen können: „Menüs
des Kombiinstruments“
Außentemperatur:
Kilometerzähler oder Service-Intervall-Anzeige
Abb. 37 Ausschnitt aus
Kombiinstrument: Display
mit verschiedenen Anzei-
geelementen
A1A2A3
Abb. 38 Display im
Kombiinstrument
A1A2A3A4
alteaFR aleman.book Seite 62 Donnerstag, 9. September 2010 12:16 12

Cockpit63
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

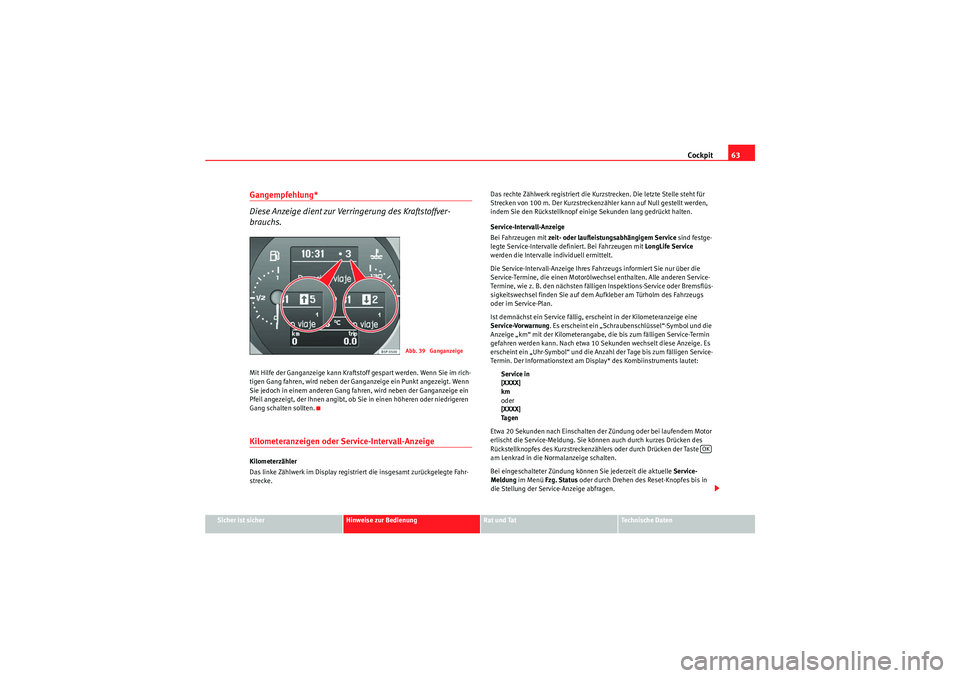

Gangempfehlung*
Diese Anzeige dient zur Verri ngerung des Kraftstoffver-
brauchs.Mit Hilfe der Ganganzeige kann Kraftstoff gespart werden. Wenn Sie im rich-
tigen Gang fahren, wird neben der Ganganzeige ein Punkt angezeigt. Wenn
Sie jedoch in einem anderen Gang fahren, wird neben der Ganganzeige ein
Pfeil angezeigt, der Ihnen angibt, ob Sie in einen höheren oder niedrigeren
Gang schalten sollten.Kilometeranzeigen oder Service-Intervall-Anzeige Kilometerzähler
Das linke Zählwerk im Display registriert die insgesamt zurückgelegte Fahr-
strecke. Das rechte Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann auf Null gestellt werden,
indem Sie den Rückstellknopf einige Sekunden lang gedrückt halten.
Service-Intervall-Anzeige
Bei Fahrzeugen mit
zeit- oder laufleistungsabhängigem Service sind festge-
legte Service-Intervalle definiert. Bei Fahrzeugen mit LongLife Service
werden die Intervalle individuell ermittelt.
Die Service-Intervall-Anzeige Ihres Fahrzeugs informiert Sie nur über die
Service-Termine, die einen Motorölwechsel enthalten. Alle anderen Service-
Termine, wie z. B. den nächsten fälligen Inspektions-Service oder Bremsflüs-
sigkeitswechsel finden Sie auf dem Aufkleber am Türholm des Fahrzeugs
oder im Service-Plan.
Ist demnächst ein Service fällig, erscheint in der Kilometeranzeige eine
Service-Vorwarnung . Es erscheint ein „Schraubenschlüssel“-Symbol und die
Anzeige „km“ mit der Kilometerangabe, die bis zum fälligen Service-Termin
gefahren werden kann. Nach etwa 10 Sekunden wechselt diese Anzeige. Es
erscheint ein „Uhr-Symbol“ und die Anzahl der Tage bis zum fälligen Service-
Termin. Der Informationstext am Display* des Kombiinstruments lautet:
Service in
[XXXX]
km
oder
[XXXX]
Ta g e n
Etwa 20 Sekunden nach Einschalten der Zündung oder bei laufendem Motor
erlischt die Service-Meldung. Sie können auch durch kurzes Drücken des
Rückstellknopfes des Kurzstreckenzählers oder durch Drücken der Taste
am Lenkrad in die Normalanzeige schalten.
Bei eingeschalteter Zündung können Sie jederzeit die aktuelle Service-
Meldung im Menü Fzg. Status oder durch Drehen des Reset-Knopfes bis in
die Stellung der Service-Anzeige abfragen.
Abb. 39 Ganganzeige
OK
alteaFR aleman.book Seite 63 Donnerstag, 9. September 2010 12:16 12

Cockpit
64Wenn Sie den entsprechenden Service nicht ausgeführt haben , wird den Kilo-
metern oder Tagen das Minussymbol vorgestellt.
Hinweise für Fahrzeuge mit LongLife Service
Der technische Fortschritt ermöglicht es, den Wartungsbedarf erheblich zu
reduzieren. Dank der von SEAT ve rwendeten Technologie muss beim
LongLife-Service nur dann ein Intervall-Service durchgeführt werden, wenn
das Fahrzeug diesen benötigt. Das Besondere daran ist, dass zur Ermittlung
des Intervall-Services (max. zwei Jahre) auch die individuellen Einsatzbedin-
gungen und der persönliche Fahrstil berücksichtigt werden.
Die Service-Vorwarnung erscheint erstmals 20 Tage vor dem jeweiligen
Datum für den fälligen Service. Die Ki lometerleistung wird immer auf 100 km
und die Zeit auf ganze Tage gerundet. Die aktuelle Service-Anzeige kann erst
nach Zurücklegen von 500 km seit dem letzten Service abgefragt werden. Bis
dahin werden nur Bindestriche angezeigt.
Hinweis
•Setzen Sie die Anzeige selbst zurück, wird der nächste Service nach
15.000 km bzw. einem Jahr angezeigt und wird nicht spezifisch berechnet.•Setzen Sie die Anzeige nicht zwischen den Service-Intervallen zurück, da
es sonst zu falschen Anzeigen kommt.•Wird die Batterie bei Fahrzeugen mit LongLife-Service über einen
längeren Zeitraum abgeklemmt, ist eine Berechnung der fehlenden Tage bis
zum nächsten Service nicht mehr möglich. Die Service-Anzeigen im Display
des Kombiinstruments können daher falsche Berechnungen anzeigen.
Berücksichtigen Sie dann die maximal zulässigen Wartungsintervalle.
Display mit Multifunktionsanzeige (MFA)*
Die Multifunktionsanzeige (MFA) zeigt Ihnen verschiedene
Fahr- und Verbrauchswerte an.
Abb. 40 Wipptasten A
und B. Bedienelemente
am Lenkrad.Abb. 41 Display im
Kombiinstrument
alteaFR aleman.book Seite 64 Donnerstag, 9. September 2010 12:16 12

Cockpit65
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

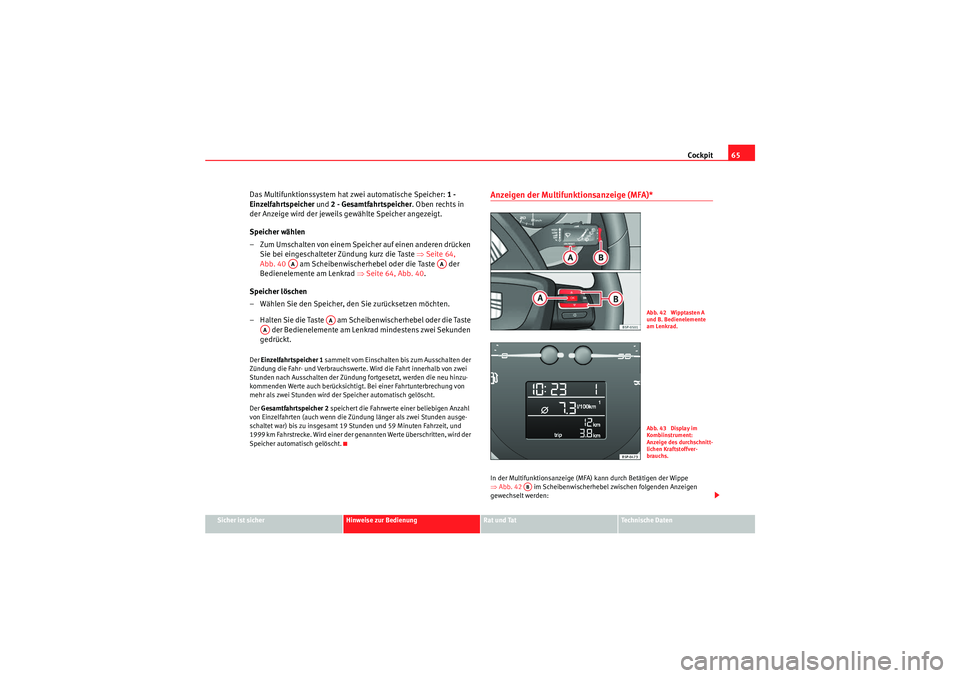

Das Multifunktionssystem hat zwei automatische Speicher: 1 -
Einzelfahrtspeicher und 2 - Gesamtfahrtspeicher . Oben rechts in
der Anzeige wird der jeweils gewählte Speicher angezeigt.
Speicher wählen
– Zum Umschalten von einem Speicher auf einen anderen drücken Sie bei eingeschalteter Zündung kurz die Taste ⇒ Seite 64,
Abb. 40 am Scheibenwischerhebel oder die Taste der
Bedienelemente am Lenkrad ⇒ Seite 64, Abb. 40.
Speicher löschen
– Wählen Sie den Speicher, den Sie zurücksetzen möchten.
– Halten Sie die Taste am Scheibenwischerhebel oder die Taste der Bedienelemente am Lenkrad mindestens zwei Sekunden
gedrückt.Der Einzelfahrtspeicher 1 sammelt vom Einschalten bis zum Ausschalten der
Zündung die Fahr- und Verbrauchswerte. Wird die Fahrt innerhalb von zwei
Stunden nach Ausschalten der Zündung fortgesetzt, werden die neu hinzu-
kommenden Werte auch berücksichtigt. Bei einer Fahrtunterbrechung von
mehr als zwei Stunden wird der Speicher automatisch gelöscht.
Der Gesamtfahrtspeicher 2 speichert die Fahrwerte einer beliebigen Anzahl
von Einzelfahrten (auch wenn die Zündung länger als zwei Stunden ausge-
schaltet war) bis zu insgesamt 19 Stunden und 59 Minuten Fahrzeit, und
1999 km Fahrstrecke. Wird einer der genannten Werte überschritten, wird der
Speicher automatisch gelöscht.
Anzeigen der Multifunktionsanzeige (MFA)* In der Multifunktionsanzeige (MFA) kann durch Betätigen der Wippe
⇒ Abb. 42 im Scheibenwischerhebel zwischen folgenden Anzeigen
gewechselt werden:
AA
AA
AA
AA
Abb. 42 Wipptasten A
und B. Bedienelemente
am Lenkrad.Abb. 43 Display im
Kombiinstrument:
Anzeige des durchschnitt-
lichen Kraftstoffver-
brauchs.
AB
alteaFR aleman.book Seite 65 Donnerstag, 9. September 2010 12:16 12

Cockpit

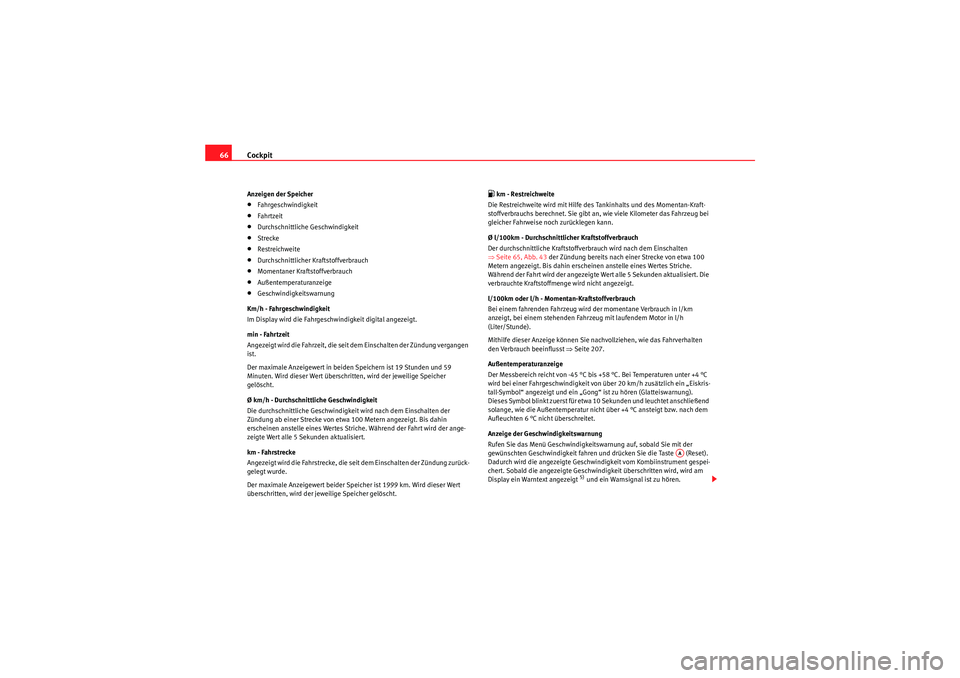

66Anzeigen der Speicher•Fahrgeschwindigkeit•Fahrtzeit•Durchschnittliche Geschwindigkeit•Strecke•Restreichweite•Durchschnittlicher Kraftstoffverbrauch•Momentaner Kraftstoffverbrauch•Außentemperaturanzeige•Geschwindigkeitswarnung
Km/h - Fahrgeschwindigkeit
Im Display wird die Fahrgeschwindigkeit digital angezeigt.
min - Fahrtzeit
Angezeigt wird die Fahrzeit, die seit dem Einschalten der Zündung vergangen
ist.
Der maximale Anzeigewert in beiden Speichern ist 19 Stunden und 59
Minuten. Wird dieser Wert überschr itten, wird der jeweilige Speicher
gelöscht.
Ø km/h - Durchschnittliche Geschwindigkeit
Die durchschnittliche Geschwindigkeit wird nach dem Einschalten der
Zündung ab einer Strecke von etwa 100 Metern angezeigt. Bis dahin
erscheinen anstelle eines Wertes Striche. Während der Fahrt wird der ange-
zeigte Wert alle 5 Sekunden aktualisiert.
km - Fahrstrecke
Angezeigt wird die Fahrstrecke, die seit dem Einschalten der Zündung zurück-
gelegt wurde.
Der maximale Anzeigewert beider Speicher ist 1999 km. Wird dieser Wert
überschritten, wird der jeweilige Speicher gelöscht.
z km - Restreichweite
Die Restreichweite wird mit Hilfe des Tankinhalts und des Momentan-Kraft-
stoffverbrauchs berechnet. Sie gibt an, wie viele Kilometer das Fahrzeug bei
gleicher Fahrweise noch zurücklegen kann.
Ø l/100km - Durchschnittlicher Kraftstoffverbrauch
Der durchschnittliche Kraftstoffverbrauch wird nach dem Einschalten
⇒ Seite 65, Abb. 43 der Zündung bereits nach einer Strecke von etwa 100
Metern angezeigt. Bis dahin erscheinen anstelle eines Wertes Striche.
Während der Fahrt wird der angezeigte Wert alle 5 Sekunden aktualisiert. Die
verbrauchte Kraftstoffmenge wird nicht angezeigt.
l/100km oder l/h - Momentan-Kraftstoffverbrauch
Bei einem fahrenden Fahrzeug wird der momentane Verbrauch in l/km
anzeigt, bei einem stehenden Fahrzeug mit laufendem Motor in l/h
(Liter/Stunde).
Mithilfe dieser Anzeige können Sie nachvollziehen, wie das Fahrverhalten
den Verbrauch beeinflusst ⇒Seite 207.
Außentemperaturanzeige
Der Messbereich reicht von -45 °C bis +58 °C. Bei Temperaturen unter +4 °C
wird bei einer Fahrgeschwindigkeit von über 20 km/h zusätzlich ein „Eiskris-
tall-Symbol“ angezeigt und ein „Gong“ ist zu hören (Glatteiswarnung).
Dieses Symbol blinkt zuerst für etwa 10 Sekunden und leuchtet anschließend
solange, wie die Außentemperatur nicht über +4 °C ansteigt bzw. nach dem
Aufleuchten 6 °C nicht überschreitet.
Anzeige der Geschwindigkeitswarnung
Rufen Sie das Menü Geschwindigkeitswarnung auf, sobald Sie mit der
gewünschten Geschwindigkeit fahren und drücken Sie die Taste (Reset).
Dadurch wird die angezeigte Geschwindigkeit vom Kombiinstrument gespei-
chert. Sobald die angezeigte Geschwindigkeit überschritten wird, wird am
Display ein Warntext angezeigt
5) und ein Warnsignal ist zu hören.
AA
alteaFR aleman.book Seite 66 Donnerstag, 9. September 2010 12:16 12

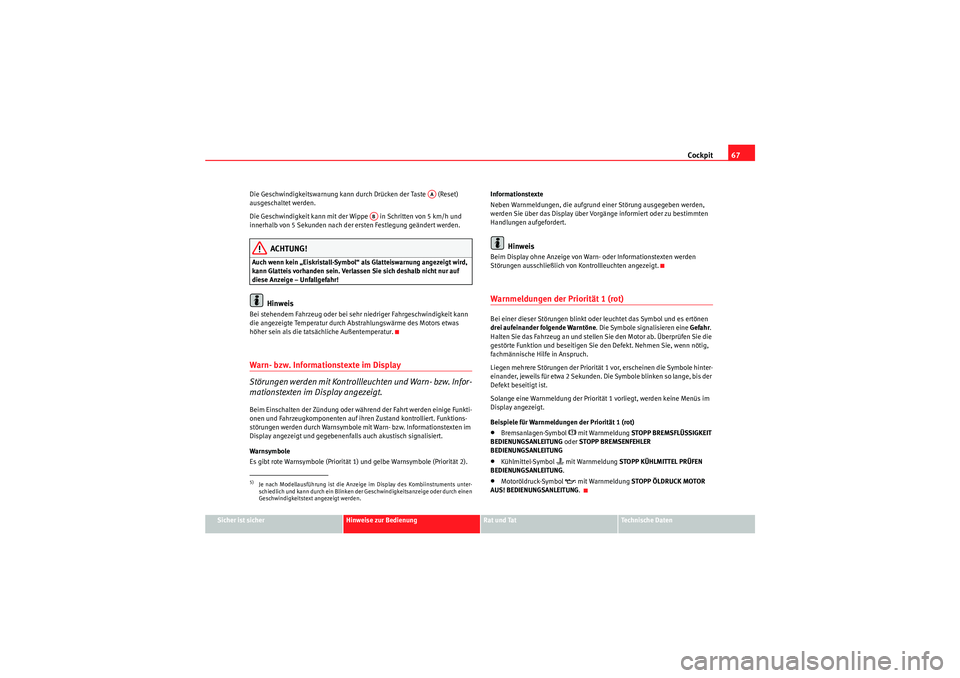

Cockpit67
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Die Geschwindigkeitswarnung kann durch Drücken der Taste (Reset)
ausgeschaltet werden.
Die Geschwindigkeit kann mit der Wippe in Schritten von 5 km/h und
innerhalb von 5 Sekunden nach der ersten Festlegung geändert werden.
ACHTUNG!
Auch wenn kein „Eiskristall-Symbol“ als Glatteiswarnung angezeigt wird,
kann Glatteis vorhanden sein. Verlassen Sie sich deshalb nicht nur auf
diese Anzeige – Unfallgefahr!
Hinweis
Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme des Motors etwas
höher sein als die tatsächliche Außentemperatur.Warn- bzw. Informationstexte im Display
Störungen werden mit Kontrollleuchten und Warn- bzw. Infor-
mationstexten im Display angezeigt.Beim Einschalten der Zündung oder während der Fahrt werden einige Funkti-
onen und Fahrzeugkomponenten auf ihren Zustand kontrolliert. Funktions-
störungen werden durch Warnsymbole mit Warn- bzw. Informationstexten im
Display angezeigt und gegebenenfalls auch akustisch signalisiert.
Warnsymbole
Es gibt rote Warnsymbole (Priorität 1) und gelbe Warnsymbole (Priorität 2).
Informationstexte
Neben Warnmeldungen, die aufgrund einer Störung ausgegeben werden,
werden Sie über das Display über Vorgänge informiert oder zu bestimmten
Handlungen aufgefordert.
Hinweis
Beim Display ohne Anzeige von Warn- oder Informationstexten werden
Störungen ausschließlich von Kontrollleuchten angezeigt.Warnmeldungen der Priorität 1 (rot) Bei einer dieser Störungen blinkt oder leuchtet das Symbol und es ertönen
drei aufeinander folgende Warntöne
. Die Symbole signalisieren eine Gefahr.
Halten Sie das Fahrzeug an und stellen Sie den Motor ab. Überprüfen Sie die
gestörte Funktion und beseitigen Sie den Defekt. Nehmen Sie, wenn nötig,
fachmännische Hilfe in Anspruch.
Liegen mehrere Störungen der Priorität 1 vor, erscheinen die Symbole hinter-
einander, jeweils für etwa 2 Sekunden. Die Symbole blinken so lange, bis der
Defekt beseitigt ist.
Solange eine Warnmeldung der Priorität 1 vorliegt, werden keine Menüs im
Display angezeigt.
Beispiele für Warnmeldungen der Priorität 1 (rot)•Bremsanlagen-Symbol
H mit Warnmeldung STOPP BREMSFLÜSSIGKEIT
BEDIENUNGSANLEITUNG oder STOPP BREMSENFEHLER
BEDIENUNGSANLEITUNG
•Kühlmittel-Symbol
v mit Warnmeldung STOPP KÜHLMITTEL PRÜFEN
BEDIENUNGSANLEITUNG .
•Motoröldruck-Symbol
E mit Warnmeldung STOPP ÖLDRUCK MOTOR
AUS! BEDIENUNGSANLEITUNG .
5)Je nach Modellausführung ist die Anzeige im Display des Kombiinstruments unter-
schiedlich und kann durch ein Blinken der Geschwindigkeitsanzeige oder durch einen
Geschwindigkeitstext angezeigt werden.
AA
AB
alteaFR aleman.book Seite 67 Donnerstag, 9. September 2010 12:16 12

Cockpit

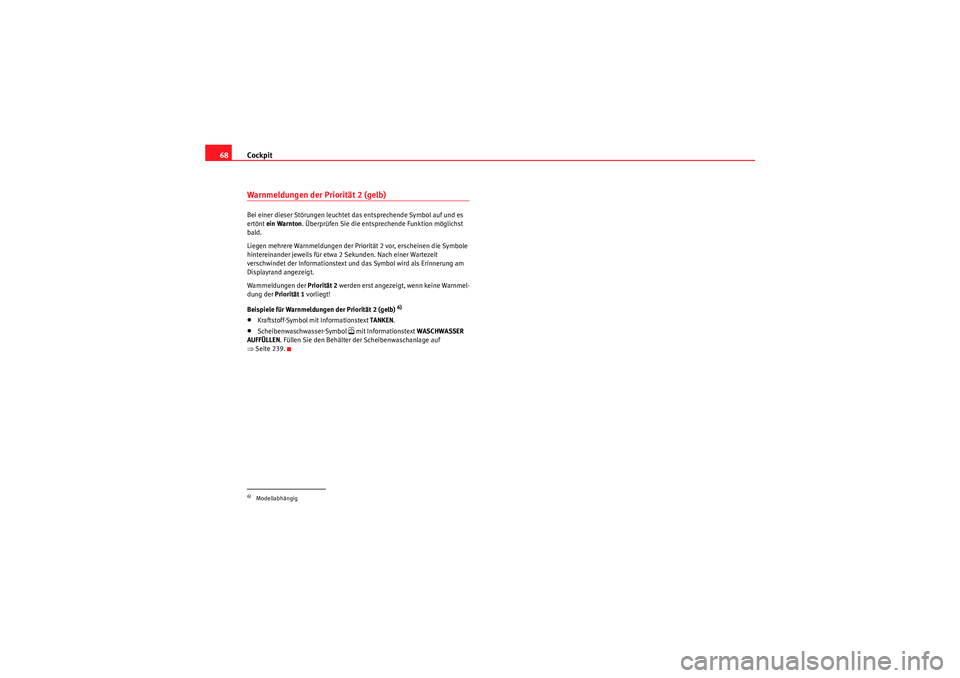

68Warnmeldungen der Priorität 2 (gelb) Bei einer dieser Störungen leuchtet das entsprechende Symbol auf und es
ertönt ein Warnton . Überprüfen Sie die entsprechende Funktion möglichst
bald.
Liegen mehrere Warnmeldungen der Priorität 2 vor, erscheinen die Symbole
hintereinander jeweils für etwa 2 Sekunden. Nach einer Wartezeit
verschwindet der Informationstext und das Symbol wird als Erinnerung am
Displayrand angezeigt.
Warnmeldungen der Priorität 2 werden erst angezeigt, wenn keine Warnmel-
dung der Priorität 1 vorliegt!
Beispiele für Warnmeldungen der Priorität 2 (gelb)
6)
•Kraftstoff-Symbol mit Informationstext TANKEN. •Scheibenwaschwasser-Symbol
 mit Informationstext WASCHWASSER
AUFFÜLLEN. Füllen Sie den Behälter der Scheibenwaschanlage auf
⇒ Seite 239.
6)Modellabhängig
alteaFR aleman.book Seite 68 Donnerstag, 9. September 2010 12:16 12
