Asientos y portaobjetos149
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

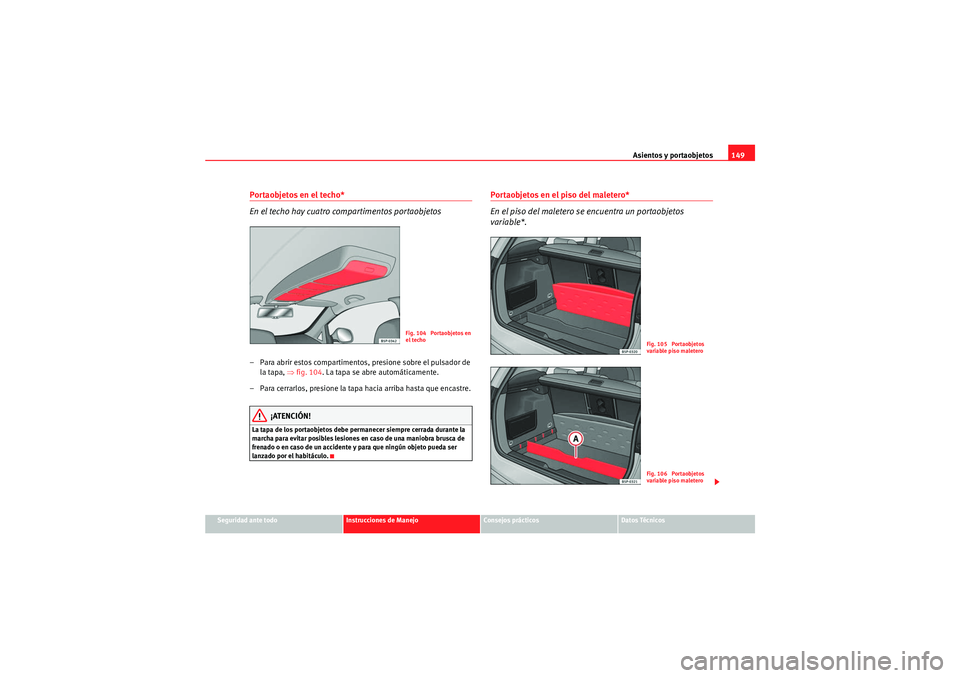

Portaobjetos en el techo*
En el techo hay cuatro compartimentos portaobjetos– Para abrir estos compartimentos, presione sobre el pulsador de
la tapa, ⇒ fig. 104. La tapa se abre automáticamente.
– Para cerrarlos, presione la tapa hacia arriba hasta que encastre.
¡ATENCIÓN!
La tapa de los portaobjetos debe permanecer siempre cerrada durante la
marcha para evitar posibles lesiones en caso de una maniobra brusca de
frenado o en caso de un accidente y para que ningún objeto pueda ser
lanzado por el habitáculo.
Portaobjetos en el piso del maletero*
En el piso del maletero se encuentra un portaobjetos
variable*.
Fig. 104 Portaobjetos en
el techo
Fig. 105 Portaobjetos
variable piso maleteroFig. 106 Portaobjetos
variable piso maletero
AlteaFreetrack_ES.book Seite 149 Mittwoch, 21. Juli 2010 12:19 12

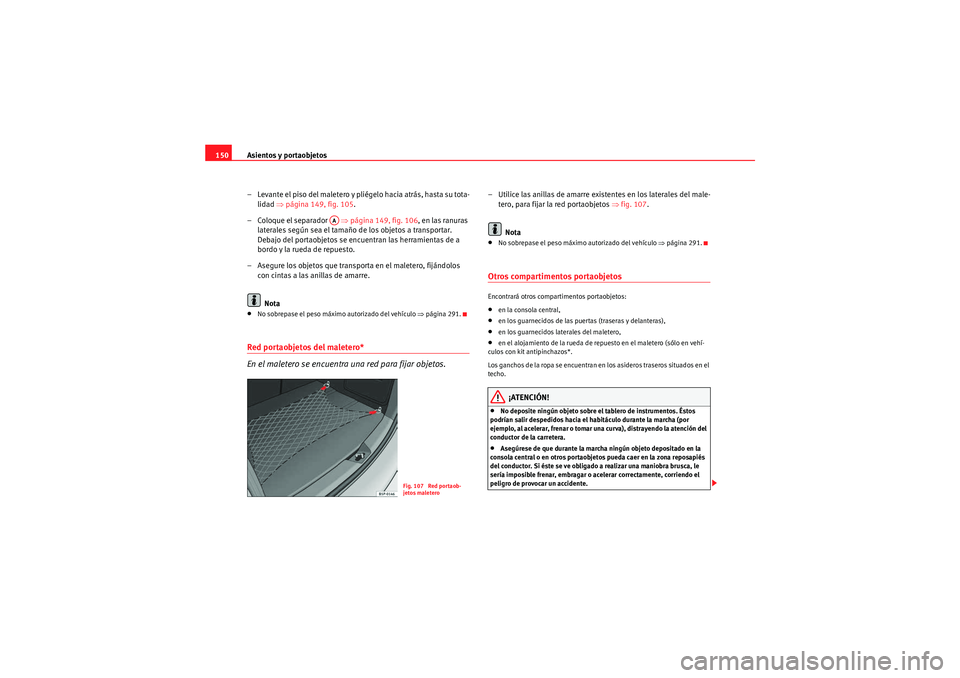

Asientos y portaobjetos
150
– Levante el piso del maletero y pliégelo hacia atrás, hasta su tota-lidad ⇒página 149, fig. 105 .
– Coloque el separador ⇒página 149, fig. 106 , en las ranuras
laterales según sea el tamaño de los objetos a transportar.
Debajo del portaobjetos se encuentran las herramientas de a
bordo y la rueda de repuesto.
– Asegure los objetos que transporta en el maletero, fijándolos con cintas a las anillas de amarre.
Nota•No sobrepase el peso máximo autorizado del vehículo ⇒ página 291.Red portaobjetos del maletero*
En el maletero se encuentra una red para fijar objetos.
– Utilice las anillas de amarre existentes en los laterales del male-
tero, para fijar la red portaobjetos ⇒ fig. 107.
Nota•No sobrepase el peso máximo autorizado del vehículo ⇒página 291.Otros compartimentos portaobjetosEncontrará otros compartimentos portaobjetos:•en la consola central,•en los guarnecidos de las puertas (traseras y delanteras),•en los guarnecidos laterales del maletero,•en el alojamiento de la rueda de repuesto en el maletero (sólo en vehí-
culos con kit antipinchazos*.
Los ganchos de la ropa se encuentran en los asideros traseros situados en el
techo.¡ATENCIÓN!
•No deposite ningún objeto sobre el tablero de instrumentos. Éstos
podrían salir despedidos hacia el habitáculo durante la marcha (por
ejemplo, al acelerar, frenar o tomar una curva), distrayendo la atención del
conductor de la carretera.•Asegúrese de que durante la marcha ningún objeto depositado en la
consola central o en otros portaobjetos pueda caer en la zona reposapiés
del conductor. Si éste se ve obligado a realizar una maniobra brusca, le
sería imposible frenar, embragar o acelerar correctamente, corriendo el
peligro de provocar un accidente.
AA
Fig. 107 Red portaob-
jetos maletero
AlteaFreetrack_ES.book Seite 150 Mittwoch, 21. Juli 2010 12:19 12

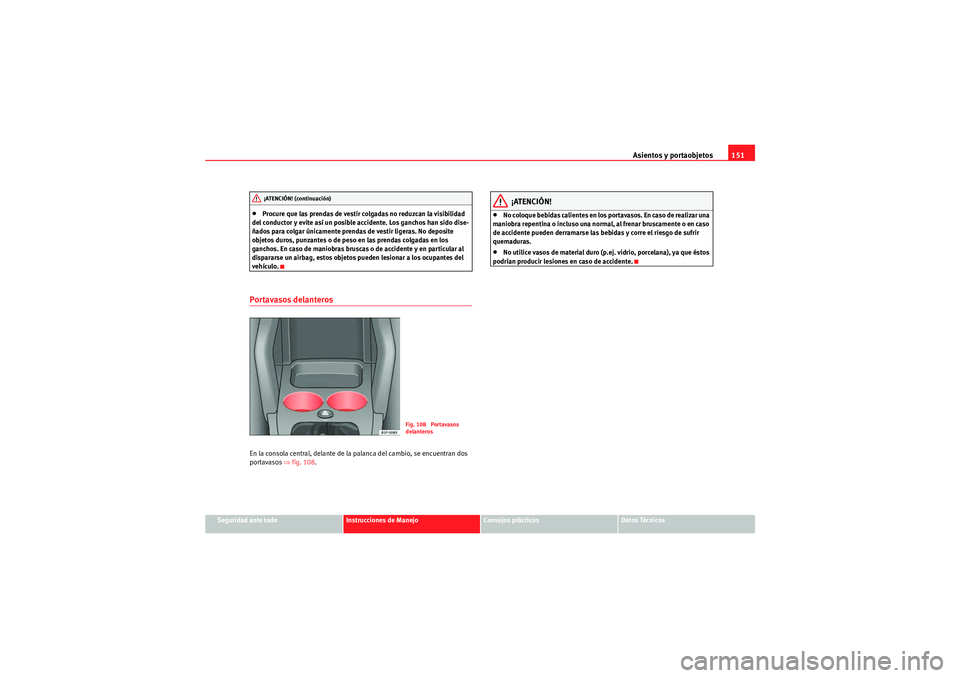

Asientos y portaobjetos151
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•Procure que las prendas de vestir co lgadas no reduzcan la visibilidad
del conductor y evite así un posible accidente. Los ganchos han sido dise-
ñados para colgar únicamente prendas de vestir ligeras. No deposite
objetos duros, punzantes o de peso en las prendas colgadas en los
ganchos. En caso de maniobras bruscas o de accidente y en particular al
dispararse un airbag, estos objetos pueden lesionar a los ocupantes del
vehículo.
Portavasos delanteros En la consola central, delante de la palanca del cambio, se encuentran dos
portavasos ⇒fig. 108 .
¡ATENCIÓN!
•N o col oq u e b eb id as cal i e n te s e n l os p o r ta vas o s . E n cas o d e real i zar una
maniobra repentina o incluso una normal, al frenar bruscamente o en caso
de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.•No utilice vasos de material duro (p.ej. vidrio, porcelana), ya que éstos
podrían producir lesiones en caso de accidente.
¡ATENCIÓN! (continuación)
Fig. 108 Portavasos
delanteros
AlteaFreetrack_ES.book Seite 151 Mittwoch, 21. Juli 2010 12:19 12

Asientos y portaobjetos

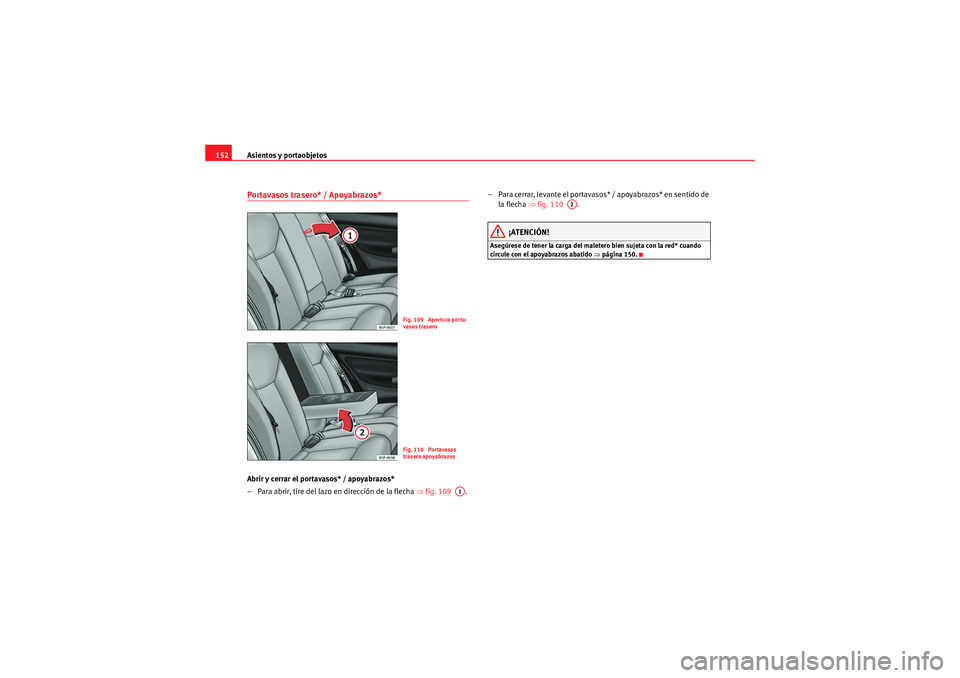

152Portavasos trasero* / Apoyabrazos*Abrir y cerrar el portavasos* / apoyabrazos*
– Para abrir, tire del lazo en dirección de la flecha ⇒ fig. 109 .– Para cerrar, levante el portavasos* / apoyabrazos* en sentido de
la flecha ⇒ fig. 110 .
¡ATENCIÓN!
Asegúrese de tener la carga del maletero bien sujeta con la red* cuando
circule con el apoyabrazos abatido ⇒página 150.
Fig. 109 Apertura porta-
vasos traseroFig. 110 Portavasos
trasero apoyabrazos
A1
A2
AlteaFreetrack_ES.book Seite 152 Mittwoch, 21. Juli 2010 12:19 12

Asientos y portaobjetos153
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

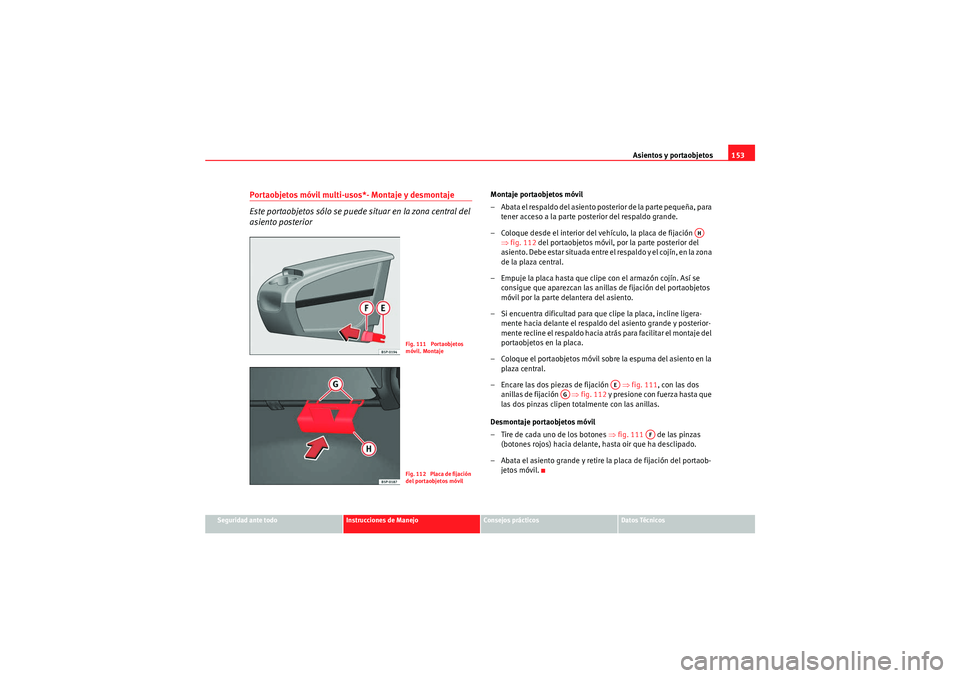

Portaobjetos móvil multi-usos*- Montaje y desmontaje
Este portaobjetos sólo se puede situar en la zona central del
asiento posterior
Montaje portaobjetos móvil
– A b a t a e l r e s p a l d o d e l a s i e n t o p o s t e r i o r d e la p a r t e p e q u e ñ a , p a r a
tener acceso a la parte posterior del respaldo grande.
– Coloque desde el interior del vehículo, la placa de fijación ⇒fig. 112 del portaobjetos móvil, por la parte posterior del
asiento. Debe estar situada entre el respaldo y el cojín, en la zona
de la plaza central.
– Empuje la placa hasta que clipe con el armazón cojín. Así se consigue que aparezcan las anillas de fijación del portaobjetos
móvil por la parte delantera del asiento.
– Si encuentra dificultad para que clipe la placa, incline ligera- mente hacia delante el respaldo del asiento grande y posterior-
mente recline el respaldo hacia atrás para facilitar el montaje del
portaobjetos en la placa.
– Coloque el portaobjetos móvil sobre la espuma del asiento en la plaza central.
– Encare las dos piezas de fijación ⇒ fig. 111, con las dos
anillas de fijación ⇒fig. 112 y presione con fuerza hasta que
las dos pinzas clipen totalmente con las anillas.
Desmontaje portaobjetos móvil
– Tire de cada uno de los botones ⇒fig. 111 de las pinzas
(botones rojos) hacia delante, hasta oir que ha desclipado.
– Abata el asiento grande y retire la placa de fijación del portaob- jetos móvil.
Fig. 111 Portaobjetos
móvil. MontajeFig. 112 Placa de fijación
del portaobjetos móvil
AH
AE
AG
AF
AlteaFreetrack_ES.book Seite 153 Mittwoch, 21. Juli 2010 12:19 12

Asientos y portaobjetos

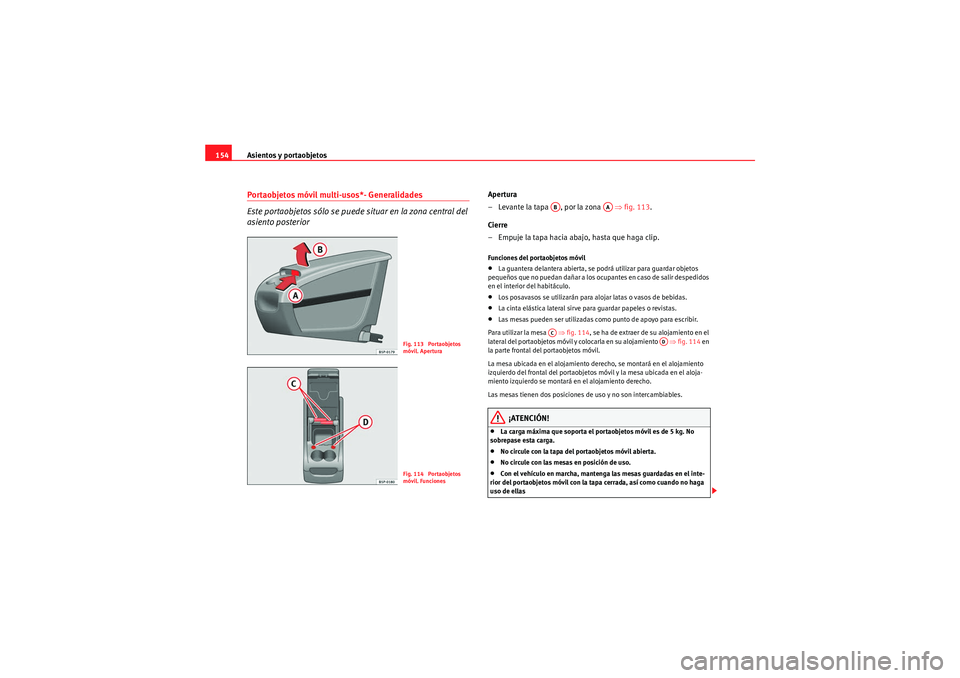

154Portaobjetos móvil multi-usos*- Generalidades
Este portaobjetos sólo se puede situar en la zona central del
asiento posterior
Apertura
– Levante la tapa , por la zona ⇒fig. 113 .
Cierre
– Empuje la tapa hacia abajo, hasta que haga clip.Funciones del portaobjetos móvil•La guantera delantera abierta, se podrá utilizar para guardar objetos
pequeños que no puedan dañar a los ocupantes en caso de salir despedidos
en el interior del habitáculo.•Los posavasos se utilizarán para alojar latas o vasos de bebidas.•La cinta elástica lateral sirve para guardar papeles o revistas.•Las mesas pueden ser utilizadas como punto de apoyo para escribir.
Para utilizar la mesa ⇒fig. 114, se ha de extraer de su alojamiento en el
lateral del portaobjetos móvil y colocarla en su alojamiento ⇒fig. 114 en
la parte frontal del portaobjetos móvil.
La mesa ubicada en el alojamiento derecho, se montará en el alojamiento
izquierdo del frontal del portaobjetos móvil y la mesa ubicada en el aloja-
miento izquierdo se montará en el alojamiento derecho.
Las mesas tienen dos posiciones de uso y no son intercambiables.¡ATENCIÓN!
•La carga máxima que soporta el portaobjetos móvil es de 5 kg. No
sobrepase esta carga.•No circule con la tapa del portaobjetos móvil abierta.•No circule con las mesas en posición de uso.•Con el vehículo en marcha, mantenga las mesas guardadas en el inte-
rior del portaobjetos móvil con la tapa cerrada, así como cuando no haga
uso de ellas
Fig. 113 Portaobjetos
móvil. AperturaFig. 114 Portaobjetos
móvil. Funciones
AB
AA
AC
AD
AlteaFreetrack_ES.book Seite 154 Mittwoch, 21. Juli 2010 12:19 12

Asientos y portaobjetos155
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•No coloque bebidas calientes en los posavasos. En caso de realizar una
maniobra, puede derramarse la bebida y causar quemaduras.•No deposite latas en los posavasos cuando el vehículo esté en movi-
miento, existe el peligro que puedan salir despedidas por el habitáculo y
causar lesiones.•Asegúrese que la placa de fijación esté correctamente clipada en el
armazón del cojín.•Cuando no utilice la placa, guárdela en el interior del portaobjetos.•Cuando no haga uso del portaobjetos móvil, tenga siempre éste, correc-
tamente fijado con la red de carga en el maletero.Nota
•Asegúrese que el portaobjetos móvil está correctamente fijado, tirando
del mismo hacia delante, cogiéndolo por la guantera delantera y compro-
bando que las dos pinzas de fijación están correctamente clipadas con las
dos anillas.

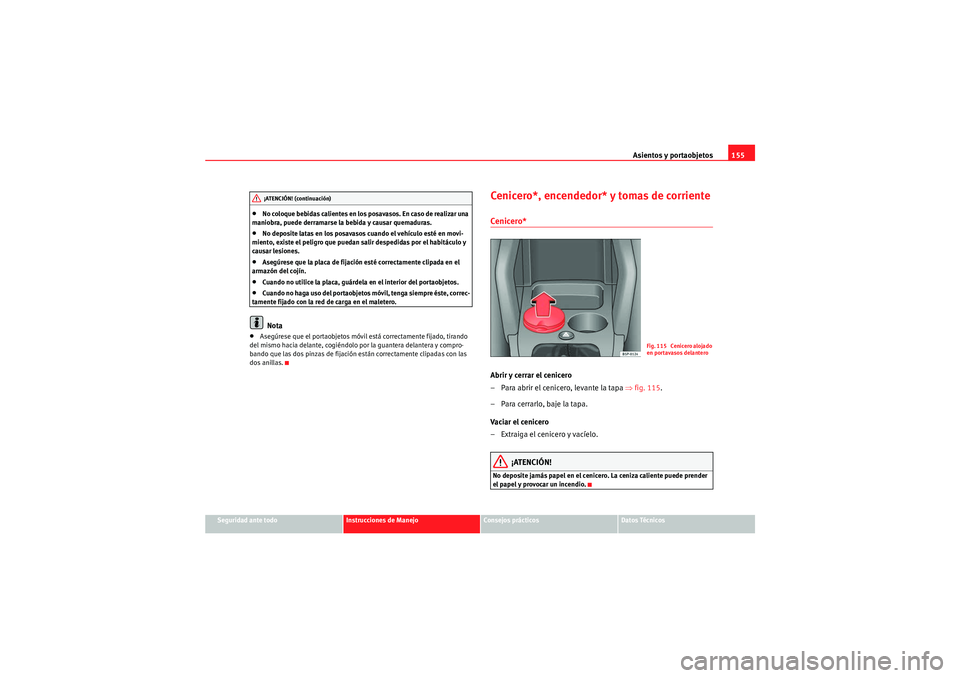

Cenicero*, encendedor* y tomas de corrienteCen icero * Abrir y cerrar el cenicero
– Para abrir el cenicero, levante la tapa ⇒fig. 115 .
– Para cerrarlo, baje la tapa.
Vaciar el cenicero
–Extraiga el cenicero y vacíelo.
¡ATENCIÓN!
No deposite jamás papel en el cenicero. La ceniza caliente puede prender
el papel y provocar un incendio.
¡ATENCIÓN! (continuación)
Fig. 115 Cenicero alojado
en portavasos delantero
AlteaFreetrack_ES.book Seite 155 Mittwoch, 21. Juli 2010 12:19 12

Asientos y portaobjetos

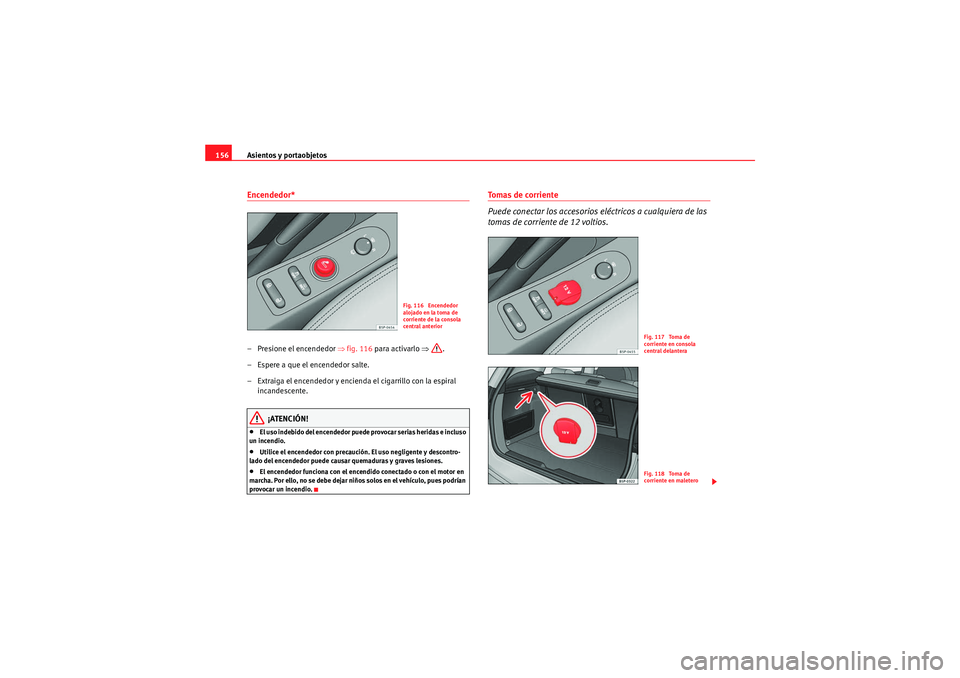

156Encendedor* – Presione el encendedor ⇒fig. 116 para activarlo ⇒.
– Espere a que el encendedor salte.
– Extraiga el encendedor y encienda el cigarrillo con la espiral incandescente.
¡ATENCIÓN!
•El uso indebido del encendedor puede provocar serias heridas e incluso
un incendio.•Utilice el encendedor con precaución. El uso negligente y descontro-
lado del encendedor puede causar quemaduras y graves lesiones.•El encendedor funciona con el ence ndido conectado o con el motor en
marcha. Por ello, no se debe dejar niños solos en el vehículo, pues podrían
provocar un incendio.
To m a s d e c o r r i e n t e
Puede conectar los accesorios eléctricos a cualquiera de las
tomas de corriente de 12 voltios.
Fig. 116 Encendedor
alojado en la toma de
corriente de la consola
central anterior
Fig. 117 Toma de
corriente en consola
central delanteraFig. 118 Toma de
corriente en maletero
AlteaFreetrack_ES.book Seite 156 Mittwoch, 21. Juli 2010 12:19 12

Asientos y portaobjetos157
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

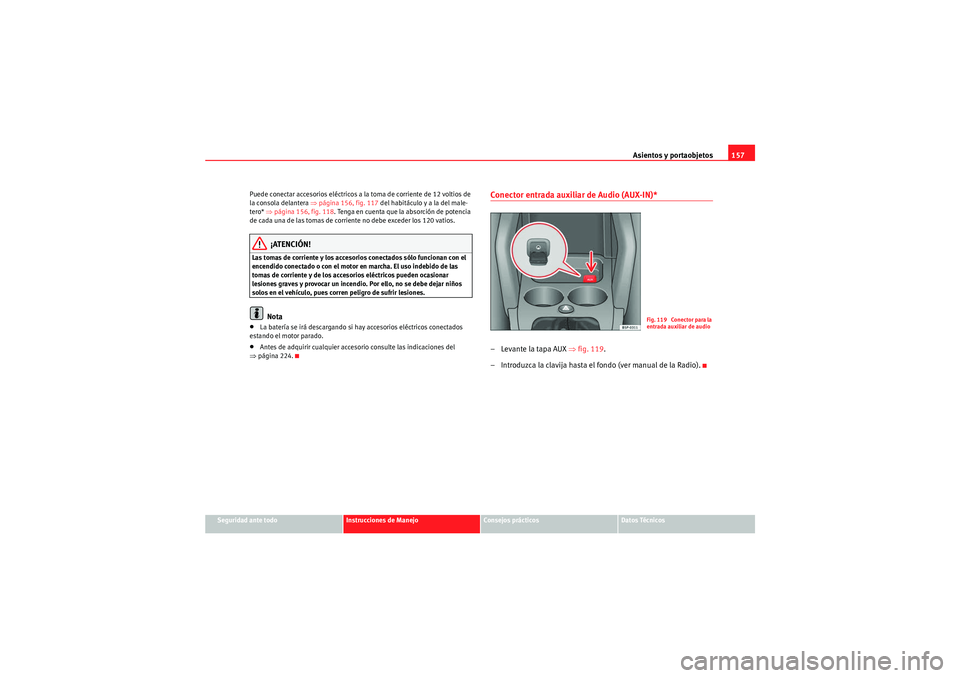

Puede conectar accesorios eléctricos a la toma de corriente de 12 voltios de
la consola delantera
⇒página 156, fig. 117 del habitáculo y a la del male-
tero* ⇒página 156, fig. 118 . Tenga en cuenta que la absorción de potencia
de cada una de las tomas de corriente no debe exceder los 120 vatios.
¡ATENCIÓN!
Las tomas de corriente y los accesorios conectados sólo funcionan con el
encendido conectado o con el motor en marcha. El uso indebido de las
tomas de corriente y de los accesorios eléctricos pueden ocasionar
lesiones graves y provocar un incendio. Por ello, no se debe dejar niños
solos en el vehículo, pues corren peligro de sufrir lesiones.
Nota
•La batería se irá descargando si hay accesorios eléctricos conectados
estando el motor parado.•Antes de adquirir cualquier accesorio consulte las indicaciones del
⇒ página 224.
Conector entrada auxiliar de Audio (AUX-IN)*–Levante la tapa AUX ⇒ fig. 119.
– Introduzca la clavija hasta el fondo (ver manual de la Radio).
Fig. 119 Conector para la
entrada auxiliar de audio
AlteaFreetrack_ES.book Seite 157 Mittwoch, 21. Juli 2010 12:19 12

Asientos y portaobjetos

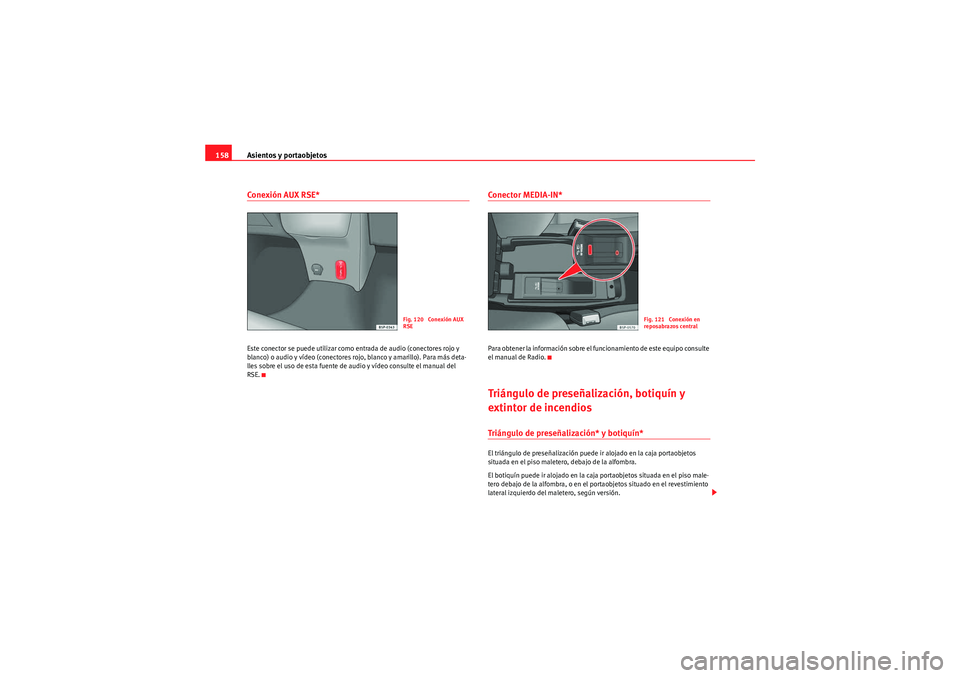

158Conexión AUX RSE*Este conector se puede utilizar como entrada de audio (conectores rojo y
blanco) o audio y vídeo (conectores rojo, blanco y amarillo). Para más deta-
lles sobre el uso de esta fuente de audio y vídeo consulte el manual del
RSE.
Conector MEDIA-IN*Para obtener la información sobre el funcionamiento de este equipo consulte
el manual de Radio.Triángulo de preseñalización, botiquín y
extintor de incendiosTriángulo de preseñalización* y botiquín*El triángulo de preseñalización puede ir alojado en la caja portaobjetos
situada en el piso maletero, debajo de la alfombra.
El botiquín puede ir alojado en la caja portaobjetos situada en el piso male-
tero debajo de la alfombra, o en el portaobjetos situado en el revestimiento
lateral izquierdo del maletero, según versión.
Fig. 120 Conexión AUX
RSE
Fig. 121 Conexión en
reposabrazos central
