Seat Altea Freetrack 2013 Manuale del proprietario (in Italian)

289
Indicazioni generali

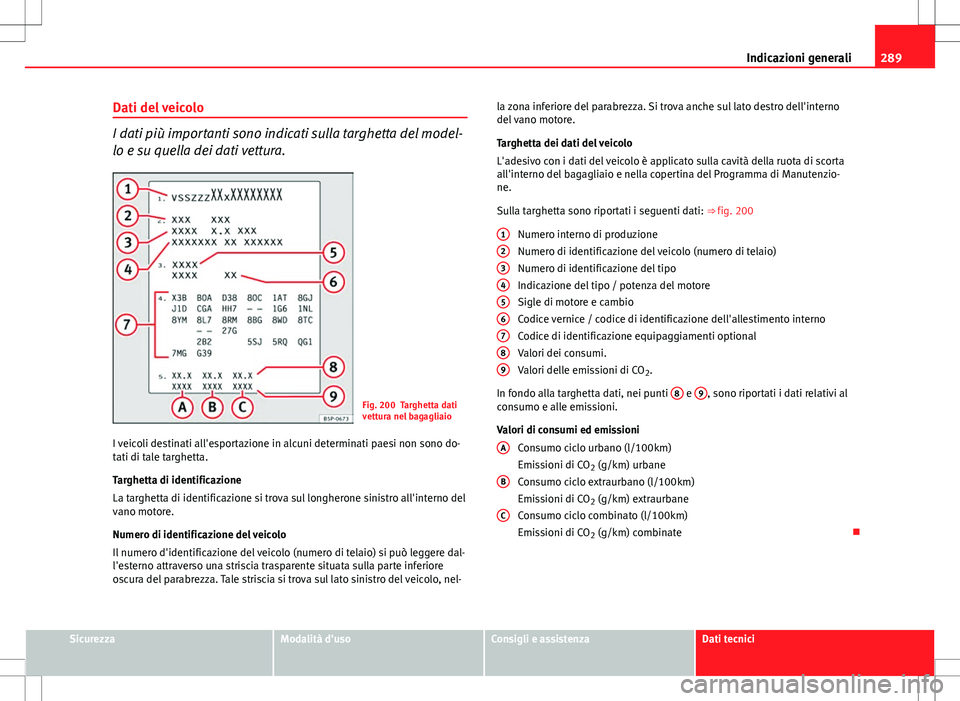

Dati del veicolo
I dati più importanti sono indicati sulla targhetta del model-
lo e su quella dei dati vettura.
Fig. 200 Targhetta dati
vettura nel bagagliaio
I veicoli destinati all'esportazione in alcuni determinati paesi non sono do-
tati di tale targhetta.
Targhetta di identificazione
La targhetta di identificazione si trova sul longherone sinistro all'interno del
vano motore.
Numero di identificazione del veicolo
Il numero d'identificazione del veicolo (numero di telaio) si può leggere dal-
l'esterno attraverso una striscia trasparente situata sulla parte inferiore
oscura del parabrezza. Tale striscia si trova sul lato sinistro del veicolo, nel- la zona inferiore del parabrezza. Si trova anche sul lato destro dell'interno
del vano motore.
Targhetta dei dati del veicolo
L'adesivo con i dati del veicolo è applicato sulla cavità della ruota di scorta
all'interno del bagagliaio e nella copertina del Programma di Manutenzio-
ne.
Sulla targhetta sono riportati i seguenti dati: ⇒ 
fig. 200
Numero interno di produzione
Numero di identificazione del veicolo (numero di telaio)
Numero di identificazione del tipo
Indicazione del tipo / potenza del motore
Sigle di motore e cambio
Codice vernice / codice di identificazione dell'allestimento interno
Codice di identificazione equipaggiamenti optional
Valori dei consumi.
Valori delle emissioni di CO 2.
In fondo alla targhetta dati, nei punti 8 e 9, sono riportati i dati relativi al
consumo e alle emissioni.
Valori di consumi ed emissioni
Consumo ciclo urbano (l/100km)
Emissioni di CO 2 (g/km) urbane
Consumo ciclo extraurbano (l/100km)
Emissioni di CO 2 (g/km) extraurbane
Consumo ciclo combinato (l/100km)
Emissioni di CO 2 (g/km) combinate

1
23456789
A
B
C
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

290Indicazioni generali

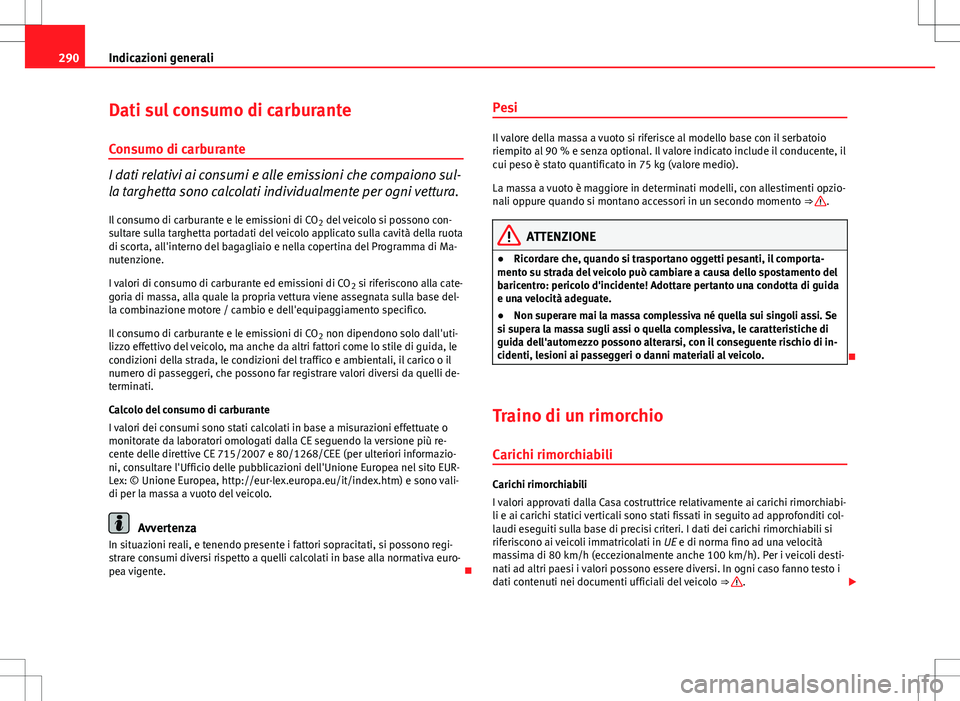

Dati sul consumo di carburante
Consumo di carburante
I dati relativi ai consumi e alle emissioni che compaiono sul-
la targhetta sono calcolati individualmente per ogni vettura.
Il consumo di carburante e le emissioni di CO 2 del veicolo si possono con-
sultare sulla targhetta portadati del veicolo applicato sulla cavità della ruota
di scorta, all'interno del bagagliaio e nella copertina del Programma di Ma-
nutenzione.
I valori di consumo di carburante ed emissioni di CO 2 si riferiscono alla cate-
goria di massa, alla quale la propria vettura viene assegnata sulla base del-
la combinazione motore / cambio e dell'equipaggiamento specifico.
Il consumo di carburante e le emissioni di CO 2 non dipendono solo dall'uti-
lizzo effettivo del veicolo, ma anche da altri fattori come lo stile di guida, le
condizioni della strada, le condizioni del traffico e ambientali, il carico o il
numero di passeggeri, che possono far registrare valori diversi da quelli de-
terminati.
Calcolo del consumo di carburante
I valori dei consumi sono stati calcolati in base a misurazioni effettuate o
monitorate da laboratori omologati dalla CE seguendo la versione più re-
cente delle direttive CE 715/2007 e 80/1268/CEE (per ulteriori informazio-
ni, consultare l'Ufficio delle pubblicazioni dell'Unione Europea nel sito EUR-
Lex: © Unione Europea, http://eur-lex.europa.eu/it/index.htm) e sono vali-
di per la massa a vuoto del veicolo.
Avvertenza
In situazioni reali, e tenendo presente i fattori sopracitati, si possono regi-
strare consumi diversi rispetto a quelli calcolati in base alla normativa euro-
pea vigente. Pesi
Il valore della massa a vuoto si riferisce al modello base con il serbatoio
riempito al 90 % e senza optional. Il valore indicato include il conducente, il
cui peso è stato quantificato in 75 kg (valore medio).
La massa a vuoto è maggiore in determinati modelli, con allestimenti opzio-
nali oppure quando si montano accessori in un secondo momento ⇒ 
.
ATTENZIONE
● Ricordare che, quando si trasportano oggetti pesanti, il comporta-
mento su strada del veicolo può cambiare a causa dello spostamento del
baricentro: pericolo d'incidente! Adottare pertanto una condotta di guida
e una velocità adeguate.
● Non superare mai la massa complessiva né quella sui singoli assi. Se
si supera la massa sugli assi o quella complessiva, le caratteristiche di
guida dell'automezzo possono alterarsi, con il conseguente rischio di in-
cidenti, lesioni ai passeggeri o danni materiali al veicolo.

Traino di un rimorchio Carichi rimorchiabili
Carichi rimorchiabili
I valori approvati dalla Casa costruttrice relativamente ai carichi rimorchiabi-
li e ai carichi statici verticali sono stati fissati in seguito ad approfonditi col-
laudi eseguiti sulla base di precisi criteri. I dati dei carichi rimorchiabili si
riferiscono ai veicoli immatricolati in UE e di norma fino ad una velocità
massima di 80 km/h (eccezionalmente anche 100 km/h). Per i veicoli desti-
nati ad altri paesi i valori possono essere diversi. In ogni caso fanno testo i
dati contenuti nei documenti ufficiali del veicolo ⇒ 
.

291
Indicazioni generali

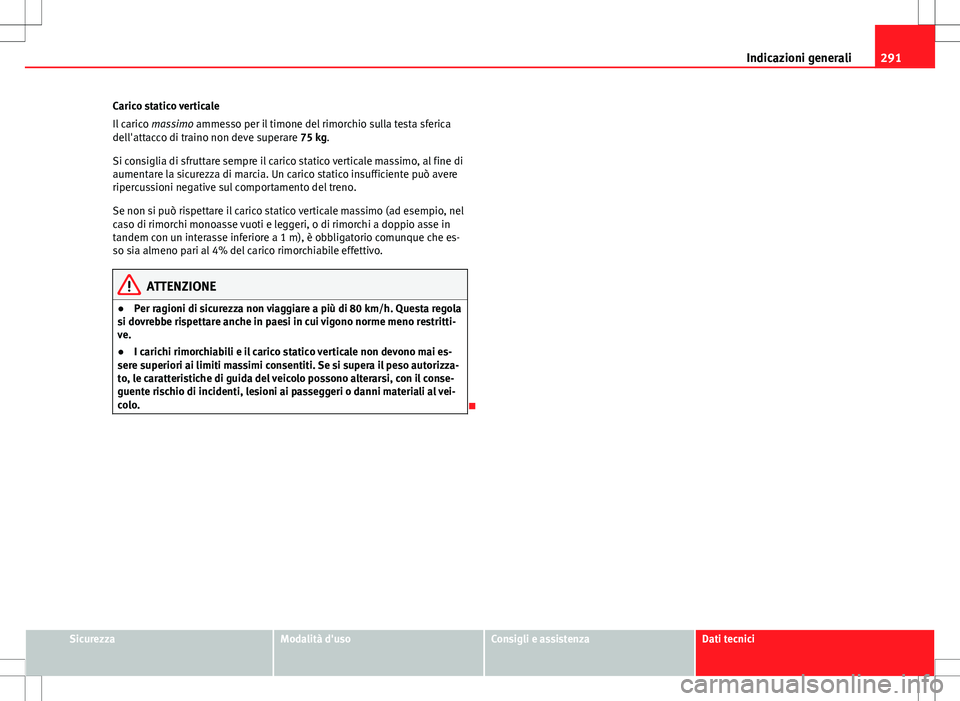

Carico statico verticale
Il carico massimo ammesso per il timone del rimorchio sulla testa sferica
dell'attacco di traino non deve superare 75 kg.
Si consiglia di sfruttare sempre il carico statico verticale massimo, al fine di
aumentare la sicurezza di marcia. Un carico statico insufficiente può avere
ripercussioni negative sul comportamento del treno.
Se non si può rispettare il carico statico verticale massimo (ad esempio, nel
caso di rimorchi monoasse vuoti e leggeri, o di rimorchi a doppio asse in
tandem con un interasse inferiore a 1 m), è obbligatorio comunque che es-
so sia almeno pari al 4% del carico rimorchiabile effettivo.
ATTENZIONE
● Per ragioni di sicurezza non viaggiare a più di 80 km/h. Questa regola
si dovrebbe rispettare anche in paesi in cui vigono norme meno restritti-
ve.
● I carichi rimorchiabili e il carico statico verticale non devono mai es-
sere superiori ai limiti massimi consentiti. Se si supera il peso autorizza-
to, le caratteristiche di guida del veicolo possono alterarsi, con il conse-
guente rischio di incidenti, lesioni ai passeggeri o danni materiali al vei-
colo.

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

292Dati tecnici
Dati tecnici

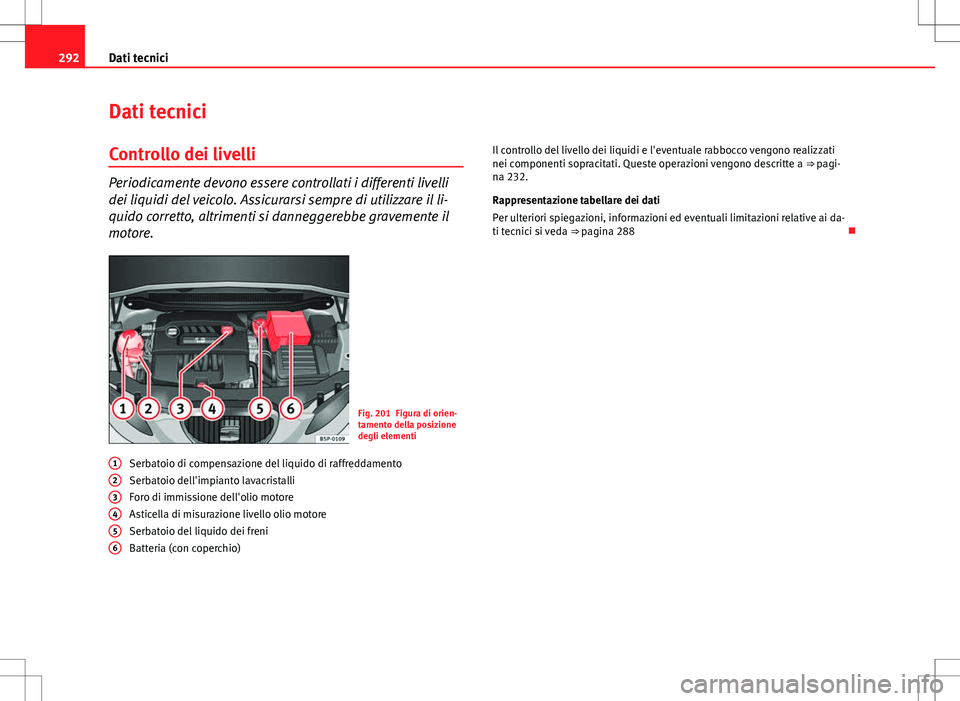

Controllo dei livelli
Periodicamente devono essere controllati i differenti livelli
dei liquidi del veicolo. Assicurarsi sempre di utilizzare il li-
quido corretto, altrimenti si danneggerebbe gravemente il
motore.
Fig. 201 Figura di orien-
tamento della posizione
degli elementi
Serbatoio di compensazione del liquido di raffreddamento
Serbatoio dell'impianto lavacristalli
Foro di immissione dell'olio motore
Asticella di misurazione livello olio motore
Serbatoio del liquido dei freni
Batteria (con coperchio)
1
23456
Il controllo del livello dei liquidi e l'eventuale rabbocco vengono realizzati
nei componenti sopracitati. Queste operazioni vengono descritte a
⇒ pagi-
na 232.
Rappresentazione tabellare dei dati
Per ulteriori spiegazioni, informazioni ed eventuali limitazioni relative ai da-
ti tecnici si veda ⇒ pagina 288 

293
Dati tecnici

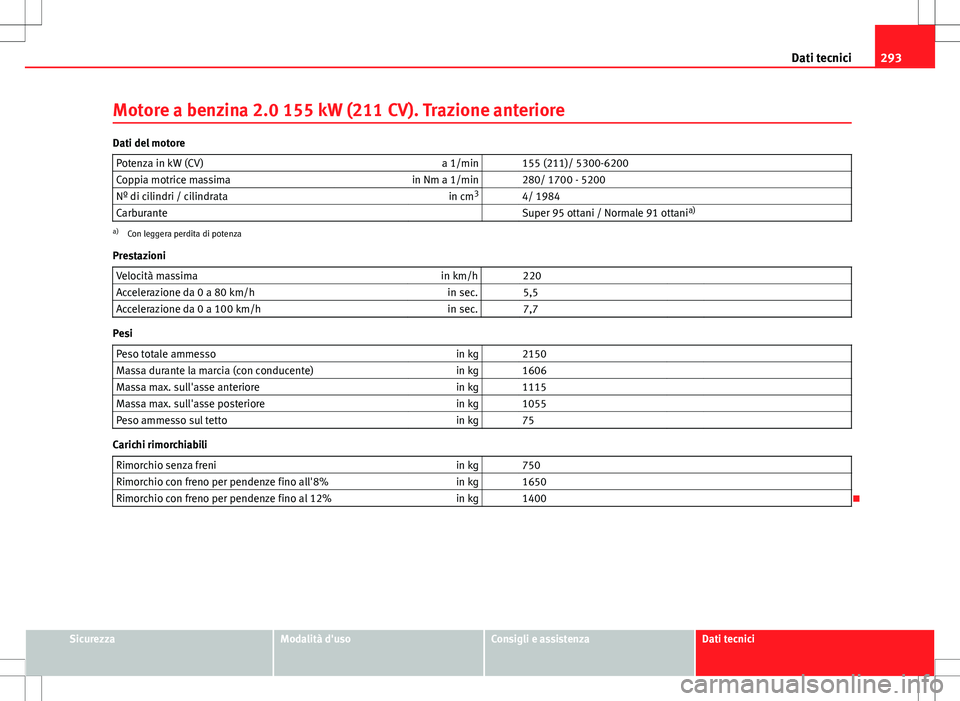

Motore a benzina 2.0 155 kW (211 CV). Trazione anteriore
Dati del motore Potenza in kW (CV) a 1/min 155 (211)/ 5300-6200
Coppia motrice massima in Nm a 1/min 280/ 1700 - 5200
Nº di cilindri / cilindrata in cm3
4/ 1984
Carburante Super 95 ottani / Normale 91 ottani a)
a)
Con leggera perdita di potenza
Prestazioni Velocità massima in km/h 220
Accelerazione da 0 a 80 km/h in sec. 5,5
Accelerazione da 0 a 100 km/h in sec. 7,7
Pesi
Peso totale ammesso in kg 2150
Massa durante la marcia (con conducente) in kg 1606
Massa max. sull'asse anteriore in kg 1115
Massa max. sull'asse posteriore in kg 1055
Peso ammesso sul tetto in kg 75
Carichi rimorchiabili
Rimorchio senza freni in kg 750
Rimorchio con freno per pendenze fino all'8% in kg 1650
Rimorchio con freno per pendenze fino al 12% in kg 1400

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

294Dati tecnici

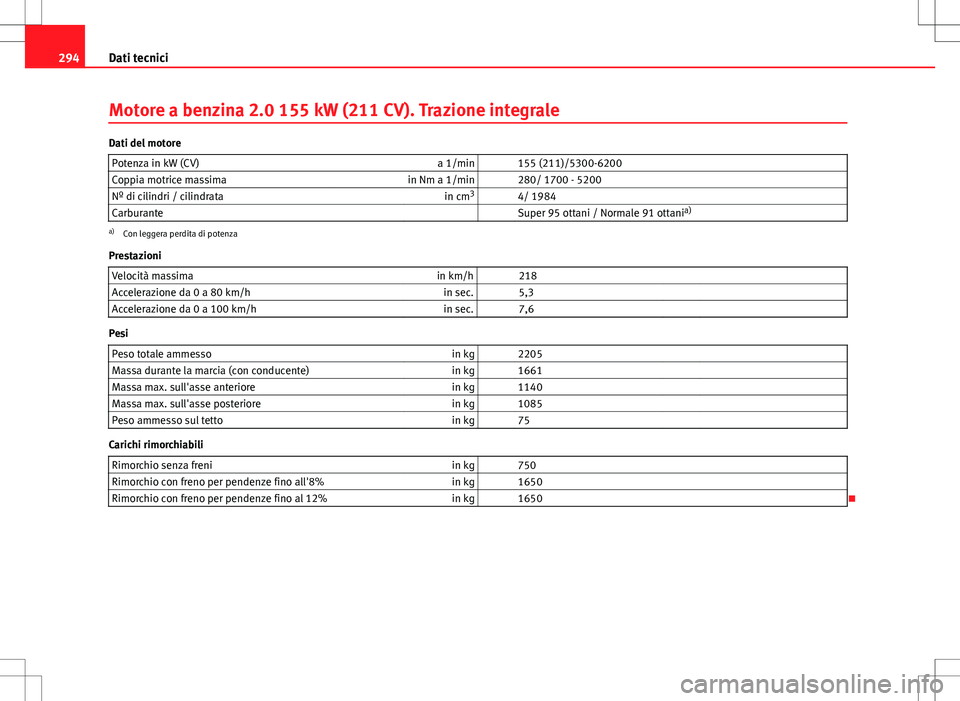

Motore a benzina 2.0 155 kW (211 CV). Trazione integrale
Dati del motore
Potenza in kW (CV) a 1/min 155 (211)/5300-6200
Coppia motrice massima in Nm a 1/min 280/ 1700 - 5200
Nº di cilindri / cilindrata in cm3
4/ 1984
Carburante Super 95 ottani / Normale 91 ottani a)
a)
Con leggera perdita di potenza
Prestazioni Velocità massima in km/h 218
Accelerazione da 0 a 80 km/h in sec. 5,3
Accelerazione da 0 a 100 km/h in sec. 7,6
Pesi
Peso totale ammesso in kg 2205
Massa durante la marcia (con conducente) in kg 1661
Massa max. sull'asse anteriore in kg 1140
Massa max. sull'asse posteriore in kg 1085
Peso ammesso sul tetto in kg 75
Carichi rimorchiabili
Rimorchio senza freni in kg 750
Rimorchio con freno per pendenze fino all'8% in kg 1650
Rimorchio con freno per pendenze fino al 12% in kg 1650


295
Dati tecnici
Motore diesel 1.6 TDI CR 77 kW (105 CV) DPF senza/con Start&Stop
Dati del motore Potenza in kW (CV) a 1/min 77 (105)/ 4400
Coppia motrice massima in Nm a 1/min 250/ 1500 - 2500
Nº di cilindri / cilindrata in cm3
4/ 1598
Carburante Gasolio conforme a DIN EN 590, min. 51 NC
Prestazioni
Velocità massima in km/h 177
Accelerazione da 0 a 80 km/h in sec. 8,3
Accelerazione da 0 a 100 km/h in sec. 12,6
Pesi
Peso totale ammesso in kg 2049
Massa durante la marcia (con conducente) in kg 1505
Massa max. sull'asse anteriore in kg 1045
Massa max. sull'asse posteriore in kg 1035
Peso ammesso sul tetto in kg 75
Carichi rimorchiabili
Rimorchio senza freni in kg 740
Rimorchio con freno per pendenze fino all'8% in kg 1500
Rimorchio con freno per pendenze fino al 12% in kg 1400

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

296Dati tecnici

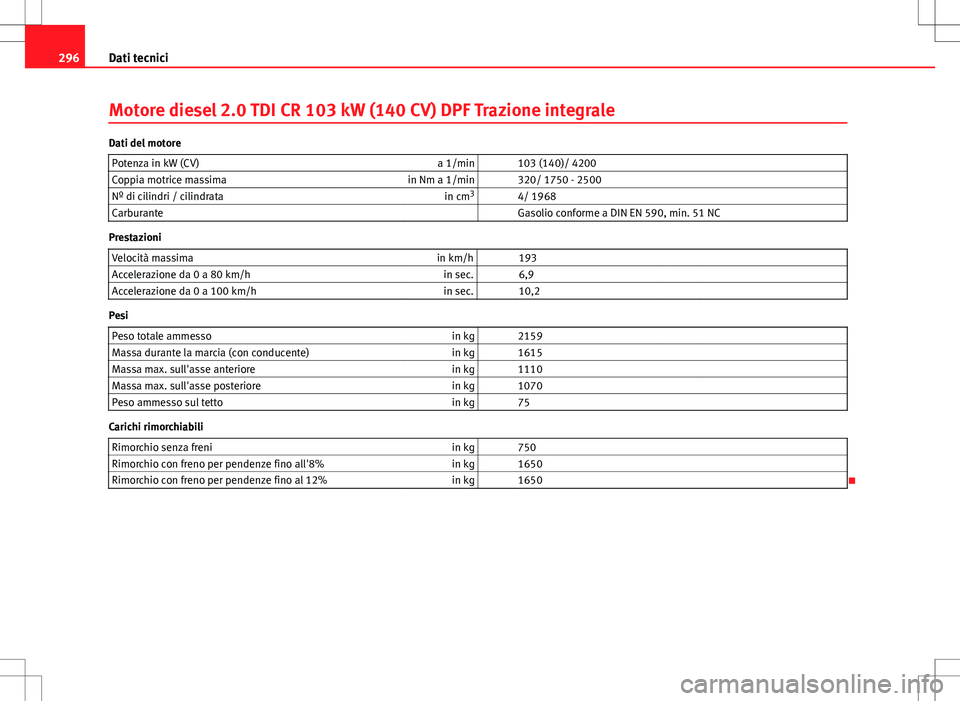

Motore diesel 2.0 TDI CR 103 kW (140 CV) DPF Trazione integrale
Dati del motore
Potenza in kW (CV) a 1/min 103 (140)/ 4200
Coppia motrice massima in Nm a 1/min 320/ 1750 - 2500
Nº di cilindri / cilindrata in cm3
4/ 1968
Carburante Gasolio conforme a DIN EN 590, min. 51 NC
Prestazioni
Velocità massima in km/h 193
Accelerazione da 0 a 80 km/h in sec. 6,9
Accelerazione da 0 a 100 km/h in sec. 10,2
Pesi
Peso totale ammesso in kg 2159
Massa durante la marcia (con conducente) in kg 1615
Massa max. sull'asse anteriore in kg 1110
Massa max. sull'asse posteriore in kg 1070
Peso ammesso sul tetto in kg 75
Carichi rimorchiabili
Rimorchio senza freni in kg 750
Rimorchio con freno per pendenze fino all'8% in kg 1650
Rimorchio con freno per pendenze fino al 12% in kg 1650


297
Dati tecnici

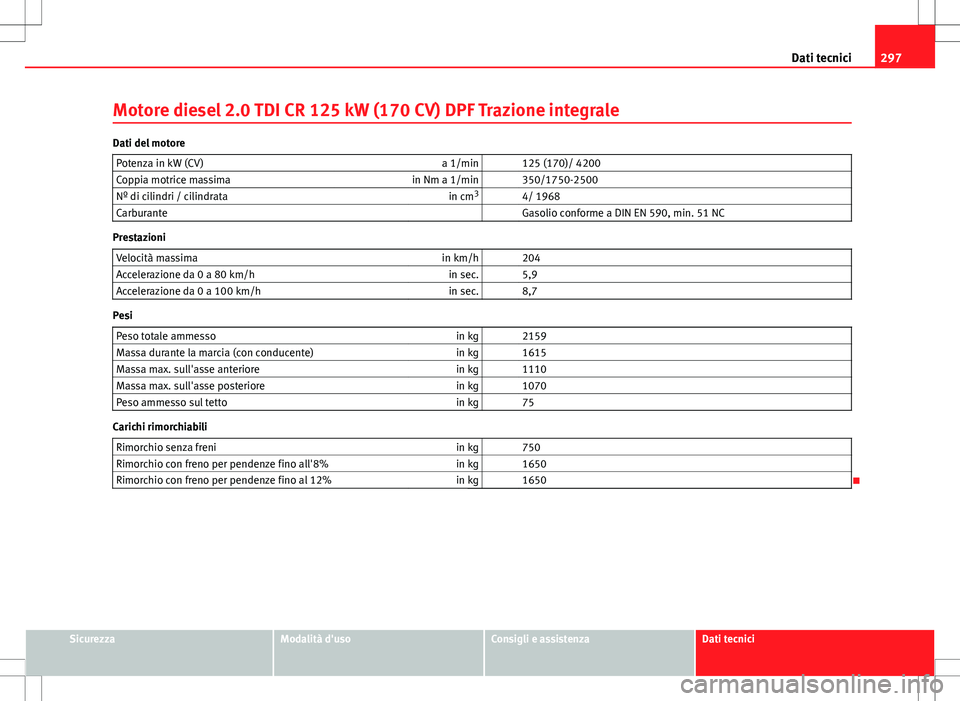

Motore diesel 2.0 TDI CR 125 kW (170 CV) DPF Trazione integrale
Dati del motore Potenza in kW (CV) a 1/min 125 (170)/ 4200
Coppia motrice massima in Nm a 1/min 350/1750-2500
Nº di cilindri / cilindrata in cm3
4/ 1968
Carburante Gasolio conforme a DIN EN 590, min. 51 NC
Prestazioni
Velocità massima in km/h 204
Accelerazione da 0 a 80 km/h in sec. 5,9
Accelerazione da 0 a 100 km/h in sec. 8,7
Pesi
Peso totale ammesso in kg 2159
Massa durante la marcia (con conducente) in kg 1615
Massa max. sull'asse anteriore in kg 1110
Massa max. sull'asse posteriore in kg 1070
Peso ammesso sul tetto in kg 75
Carichi rimorchiabili
Rimorchio senza freni in kg 750
Rimorchio con freno per pendenze fino all'8% in kg 1650
Rimorchio con freno per pendenze fino al 12% in kg 1650

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

298Dati tecnici

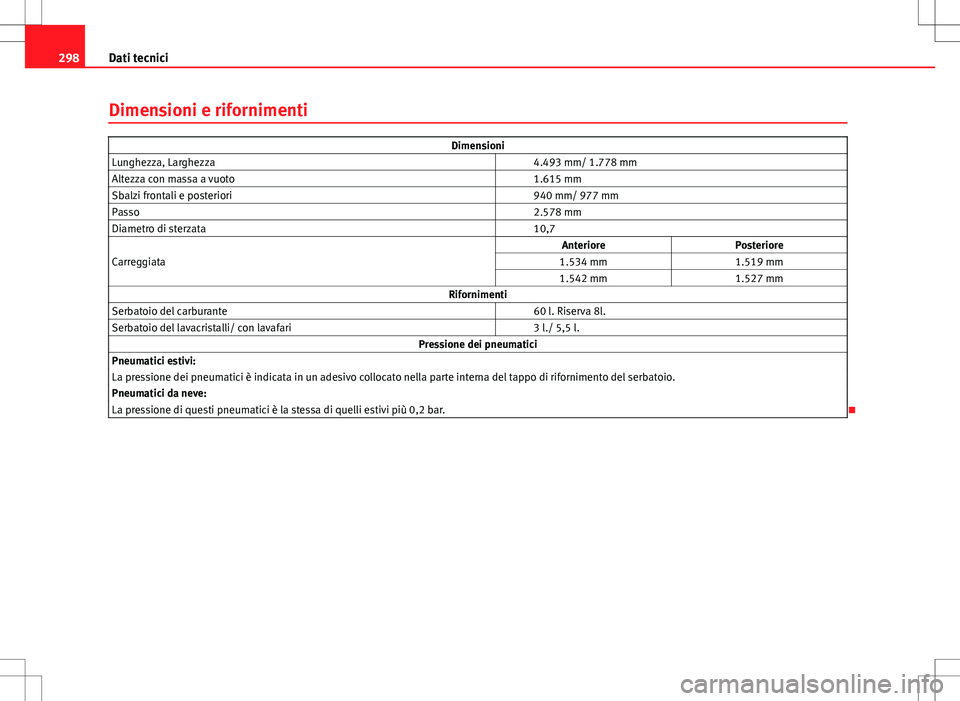

Dimensioni e rifornimenti
Dimensioni
Lunghezza, Larghezza 4.493 mm/ 1.778 mm
Altezza con massa a vuoto 1.615 mm
Sbalzi frontali e posteriori 940 mm/ 977 mm
Passo 2.578 mm
Diametro di sterzata 10,7
Carreggiata Anteriore
Posteriore
1.534 mm 1.519 mm
1.542 mm 1.527 mm
Rifornimenti
Serbatoio del carburante 60 l. Riserva 8l.
Serbatoio del lavacristalli/ con lavafari 3 l./ 5,5 l.
Pressione dei pneumatici
Pneumatici estivi:
La pressione dei pneumatici è indicata in un adesivo collocato nella parte interna del tappo di rifornimento del serbatoio.
Pneumatici da neve:
La pressione di questi pneumatici è la stessa di quelli estivi più 0,2 bar.

