Seat Altea XL 2009 Manuale del proprietario (in Italian)

Sedili e vani portaoggetti

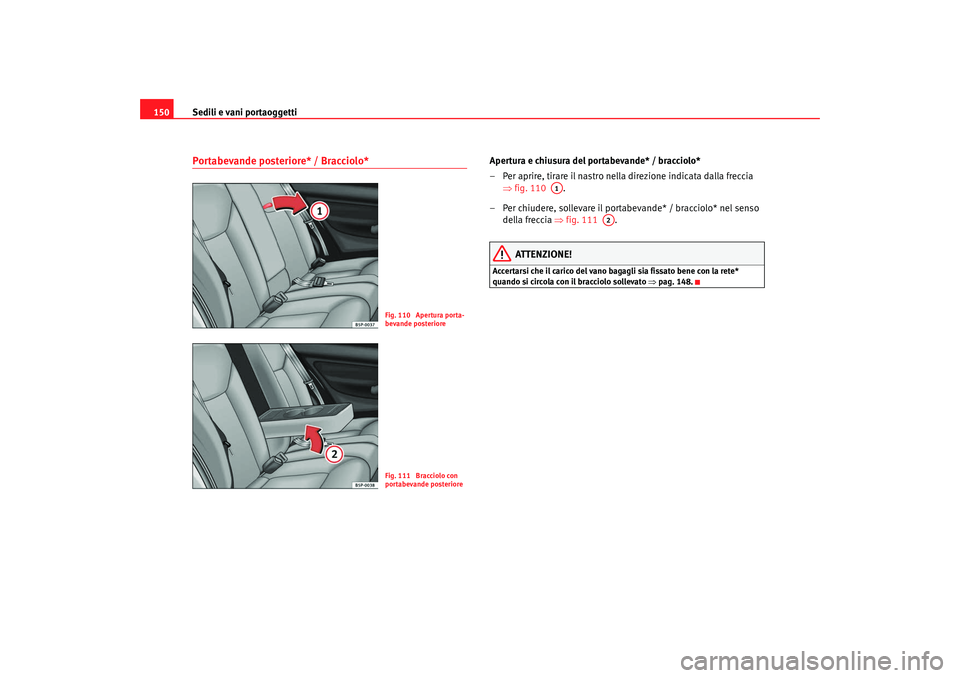

150Portabevande posteriore* / Bracciolo*
Apertura e chiusura del portabevande* / bracciolo*
– Per aprire, tirare il nastro nella direzione indicata dalla freccia
⇒fig. 110 .
– Per chiudere, sollevare il portabevande* / bracciolo* nel senso della freccia ⇒ fig. 111 .
ATTENZIONE!
Accertarsi che il carico del vano bagagli sia fissato bene con la rete*
quando si circola con il bracciolo sollevato ⇒pag. 148.
Fig. 110 Apertura porta-
bevande posterioreFig. 111 Bracciolo con
portabevande posteriore
A1
A2
alteaXL_italia Seite 150 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti151
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

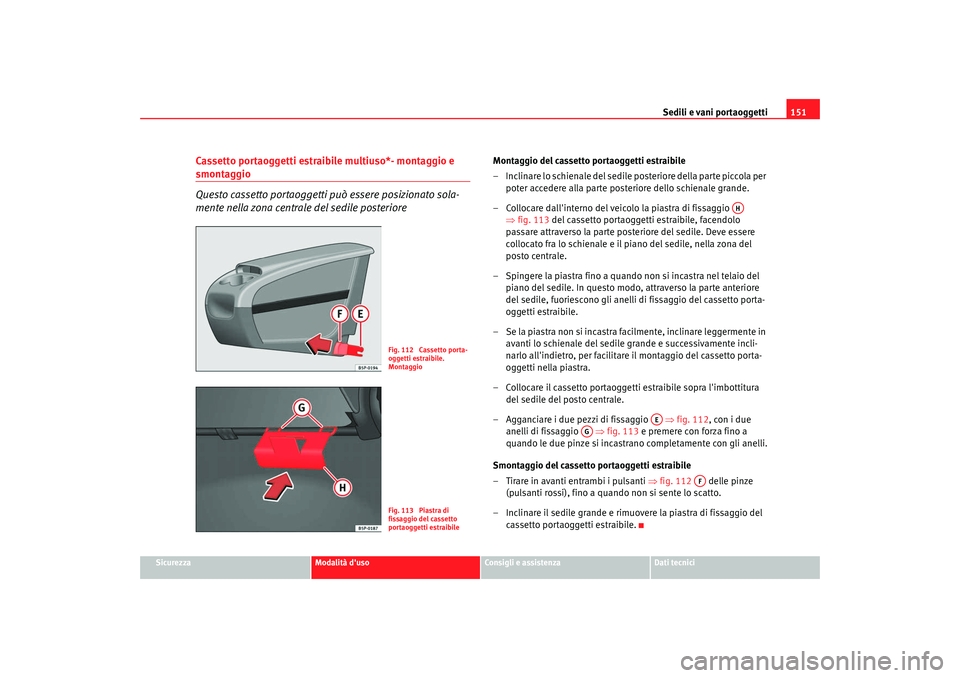

Cassetto portaoggetti estraibile multiuso*- montaggio e smontaggio
Questo cassetto portaoggetti può essere posizionato sola-
mente nella zona centrale del sedile posteriore
Montaggio del cassetto portaoggetti estraibile
– Inclinare lo schienale del sedile posteriore della parte piccola per
poter accedere alla parte posteriore dello schienale grande.
– Collocare dall'interno del veicolo la piastra di fissaggio ⇒fig. 113 del cassetto portaoggetti estraibile, facendolo
passare attraverso la parte posteriore del sedile. Deve essere
collocato fra lo schienale e il piano del sedile, nella zona del
posto centrale.
– Spingere la piastra fino a quando non si incastra nel telaio del piano del sedile. In questo modo, attraverso la parte anteriore
del sedile, fuoriescono gli anelli di fissaggio del cassetto porta-
oggetti estraibile.
– Se la piastra non si incastra facilmente, inclinare leggermente in avanti lo schienale del sedile grande e successivamente incli-
narlo all'indietro, per facilitare il montaggio del cassetto porta-
oggetti nella piastra.
– Collocare il cassetto portaoggett i estraibile sopra l'imbottitura
del sedile del posto centrale.
– Agganciare i due pezzi di fissaggio ⇒fig. 112, con i due
anelli di fissaggio ⇒fig. 113 e premere con forza fino a
quando le due pinze si incastrano completamente con gli anelli.
Smontaggio del cassetto portaoggetti estraibile
– Tirare in avanti entrambi i pulsanti ⇒fig. 112 delle pinze
(pulsanti rossi), fino a quando non si sente lo scatto.
– Inclinare il sedile grande e rimuovere la piastra di fissaggio del cassetto portaoggetti estraibile.
Fig. 112 Cassetto porta-
oggetti estraibile.
MontaggioFig. 113 Piastra di
fissaggio del cassetto
portaoggetti estraibile
AH
AE
AG
AF
alteaXL_italia Seite 151 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti

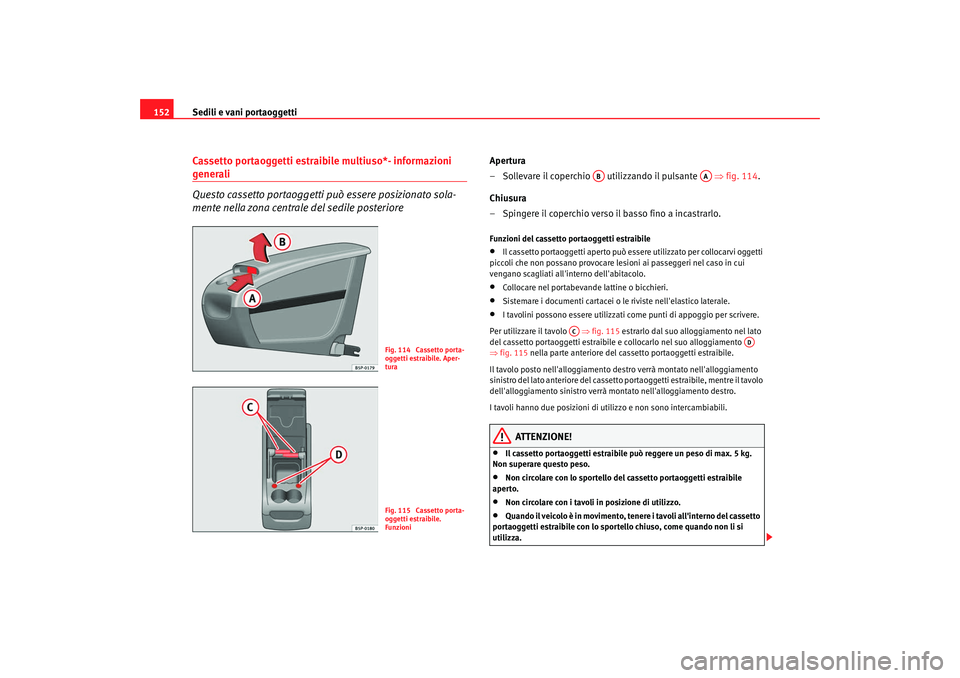

152Cassetto portaoggetti estraibile multiuso*- informazioni generali
Questo cassetto portaoggetti può essere posizionato sola-
mente nella zona centrale del sedile posteriore
Apertura
– Sollevare il coperchio utilizzando il pulsante ⇒fig. 114.
Chiusura
– Spingere il coperchio verso il basso fino a incastrarlo.Funzioni del cassetto portaoggetti estraibile•
Il cassetto portaoggetti aperto può essere utilizzato per collocarvi oggetti
piccoli che non possano provocare lesioni ai passeggeri nel caso in cui
vengano scagliati all'interno dell'abitacolo.
•
Collocare nel portabevande lattine o bicchieri.
•
Sistemare i documenti cartacei o le riviste nell'elastico laterale.
•
I tavolini possono essere utilizzati come punti di appoggio per scrivere.
Per utilizzare il tavolo ⇒fig. 115 estrarlo dal suo alloggiamento nel lato
del cassetto portaoggetti estraibile e collocarlo nel suo alloggiamento
⇒ fig. 115 nella parte anteriore del cassetto portaoggetti estraibile.
Il tavolo posto nell'alloggiamento destro verrà montato nell'alloggiamento
sinistro del lato anteriore del cassetto portaoggetti estraibile, mentre il tavolo
dell'alloggiamento sini stro verrà montato nell'alloggiamento destro.
I tavoli hanno due posizioni di utilizzo e non sono intercambiabili.
ATTENZIONE!
•
Il cassetto portaoggetti estraibile può reggere un peso di max. 5 kg.
Non superare questo peso.
•
Non circolare con lo sportello del cassetto portaoggetti estraibile
aperto.
•
Non circolare con i tavoli in posizione di utilizzo.
•
Quando il veicolo è in movimento, tenere i tavoli all'interno del cassetto
portaoggetti estraibile con lo sportello chiuso, come quando non li si
utilizza.
Fig. 114 Cassetto porta-
oggetti estraibile. Aper-
turaFig. 115 Cassetto porta-
oggetti estraibile.
Funzioni
AB
AA
AC
AD
alteaXL_italia Seite 152 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti153
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
Non collocare bibite calde nei portabevande. In caso di manovre, la
bevanda potrebbe rovesciarsi e provocare delle ustioni.
•
Quando il veicolo è in movimento, non collocare alcuna lattina nel
portabevande, in quanto sussiste il pericolo che possa essere scagliata
all'interno dell'abitacolo e, di conseguenza, che possa provocare lesioni.
•
Assicurarsi che la piastra di fissaggio sia bloccata correttamente nel
telaio del piano del sedile.
•
Quando non si utilizza la piastra, collocarla all'interno del cassetto
portaoggetti.
•
Quando non si utilizza il cassetto portaoggetti estraibile, tenerlo
sempre fissato correttamente con la rete per carichi nel vano bagagli.Avvertenza
•
Assicurarsi che il cassetto portaoggetti estraibile sia fissato corretta-
mente; a tale scopo tirarlo in avanti afferrandolo per il cassetto ripostiglio
anteriore e verificando che le due pinze di fissaggio siano bloccate corretta-
mente con i due anelli.

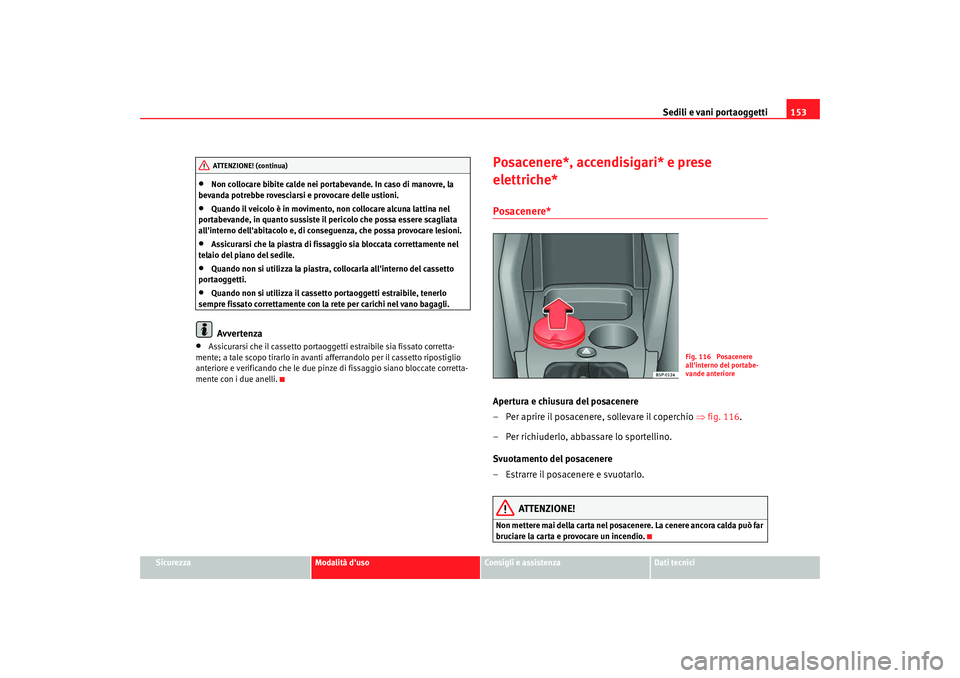

Posacenere*, accendisigari* e prese
elettriche*Posacenere* Apertura e chiusura del posacenere
– Per aprire il posacenere, sollevare il coperchio ⇒fig. 116.
– Per richiuderlo, abbassare lo sportellino.
Svuotamento del posacenere
– Estrarre il posacenere e svuotarlo.
ATTENZIONE!
Non mettere mai della carta nel posacenere. La cenere ancora calda può far
bruciare la carta e provocare un incendio.
ATTENZIONE! (continua)
Fig. 116 Posacenere
all'interno del portabe-
vande anteriore
alteaXL_italia Seite 153 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti

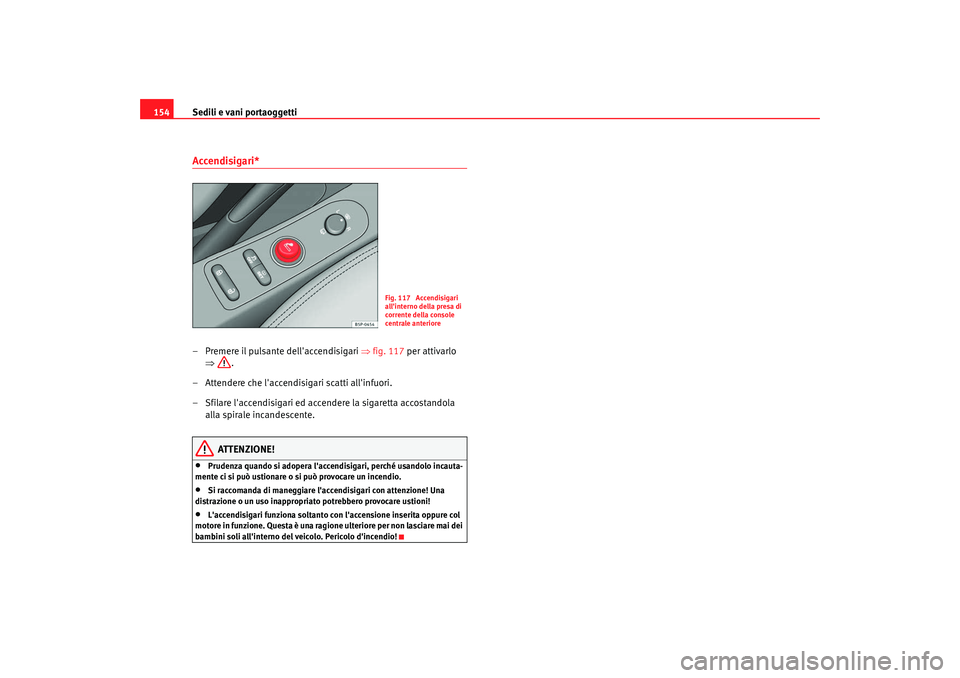

154Accendisigari*– Premere il pulsante dell'accendisigari ⇒fig. 117 per attivarlo
⇒ .
– Attendere che l'accendisigari scatti all'infuori.
– Sfilare l'accendisigari ed accendere la sigaretta accostandola alla spirale incandescente.
ATTENZIONE!
•
Prudenza quando si adopera l'accend isigari, perché usandolo incauta-
mente ci si può ustionare o si può provocare un incendio.
•
Si raccomanda di maneggiare l'accendisigari con attenzione! Una
distrazione o un uso inappropriato potrebbero provocare ustioni!
•
L'accendisigari funziona soltanto con l'accensione inserita oppure col
motore in funzione. Questa è una ragione ulteriore per non lasciare mai dei
bambini soli all'interno del veicolo. Pericolo d'incendio!
Fig. 117 Accendisigari
all'interno della presa di
corrente della console
centrale anteriore
alteaXL_italia Seite 154 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti155
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

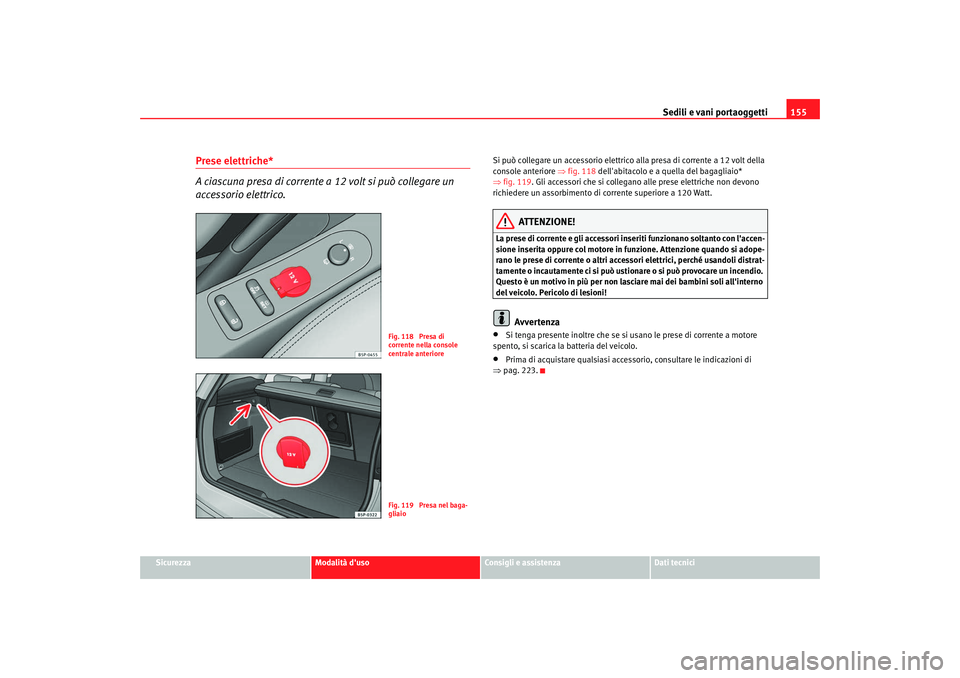

Prese elettriche*
A ciascuna presa di corrente a 12 volt si può collegare un
accessorio elettrico.
Si può collegare un accessorio elettrico alla presa di corrente a 12 volt della
console anteriore ⇒fig. 118 dell'abitacolo e a quella del bagagliaio*
⇒ fig. 119 . Gli accessori che si collegano alle prese elettriche non devono
richiedere un assorbimento di corrente superiore a 120 Watt.
ATTENZIONE!
La prese di corrente e gli accessori inseriti funzionano soltanto con l'accen-
sione inserita oppure col motore in funzione. Attenzione quando si adope-
rano le prese di corrente o altri accessori elettrici, perché usandoli distrat-
tamente o incautamente ci si può ustionare o si può provocare un incendio.
Questo è un motivo in più per non lasciare mai dei bambini soli all'interno
del veicolo. Pericolo di lesioni!
Avvertenza
•
Si tenga presente inoltre che se si usano le prese di corrente a motore
spento, si scarica la batteria del veicolo.
•
Prima di acquistare qualsiasi accessorio, consultare le indicazioni di
⇒ pag. 223.
Fig. 118 Presa di
corrente nella console
centrale anterioreFig. 119 Presa nel baga-
gliaio
alteaXL_italia Seite 155 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti

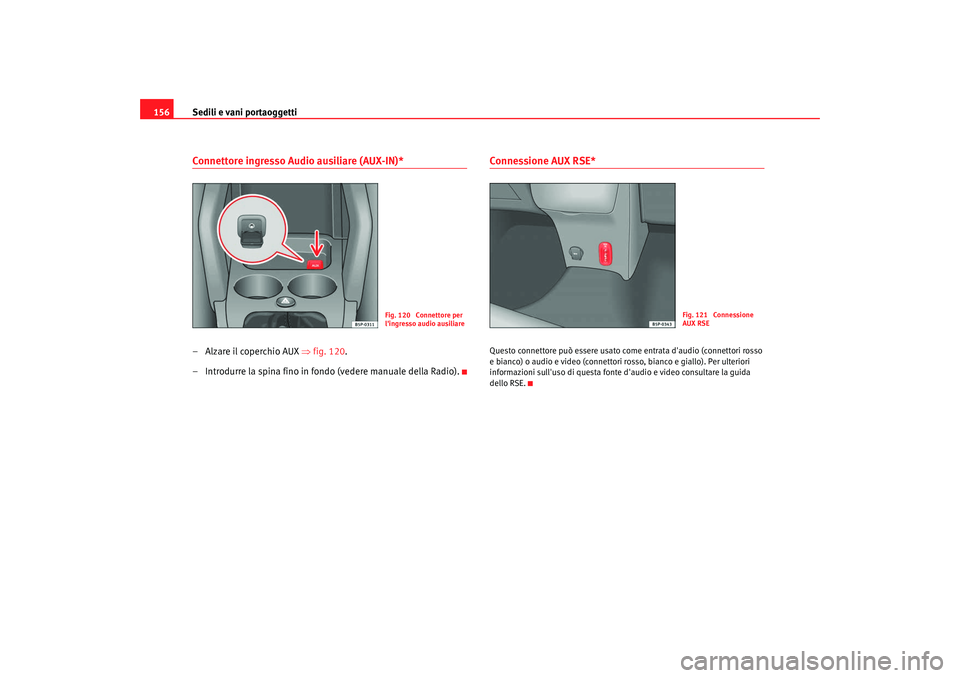

156Connettore ingresso Audio ausiliare (AUX-IN)*–Alzare il coperchio AUX ⇒ fig. 120.
– Introdurre la spina fino in fondo (vedere manuale della Radio).
Connessione AUX RSE*Questo connettore può essere usato come entrata d'audio (connettori rosso
e bianco) o audio e video (connettori rosso, bianco e giallo). Per ulteriori
informazioni sull'uso di questa font e d'audio e video consultare la guida
dello RSE.
Fig. 120 Connettore per
l'ingresso audio ausiliare
Fig. 121 Connessione
AUX RSE
alteaXL_italia Seite 156 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti157
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Connettore MEDIA-IN*Per ottenere informazioni sul funzioname nto di questo impianto consultare il
manuale della Radio.Triangolo catarifrangente, valigetta di pronto
soccorso, estintoreTriangolo di segnalazione* e valigetta di pronto soccorso*Il triangolo di segnalazione può essere riposto nella scatola portaoggetti che
si trova nel fondo del bagagliaio, sotto il tappetino.
La cassetta del pronto soccorso può essere nel vano portaoggetti che si trova
sotto il tappetino del bagagliaio, oppure nel vano portaoggetti posto nel rive-
stimento laterale sinist ro di esso, a seconda de lla versione del veicolo.
Avvertenza
•
Il triangolo catarifrangente e la valigetta di pronto soccorso non fanno
parte dell'equipaggiamento di serie del veicolo.
•
La cassetta di pronto soccorso deve essere conforme alle norme vigenti.
•
Controllare la data di scadenza dei pr odotti contenuti al suo interno. Se i
prodotti sono scaduti occorre acquistare prima possibile una nuova cassetta
di pronto soccorso.
•
Prima di inserire qualsiasi accessorio e ricambio, consultare le indicazioni
a ⇒ pag. 223.
Estintore*L'estintore* può essere posizionato sul tappetino del bagagliaio, attaccato
con velcro.
Avvertenza
•
L'estintore non fa parte del corredo di serie del veicolo.
•
L'estintore deve essere conforme alle norme vigenti.
•
Accertarsi che l'estintore sia pronto all'uso. Per questo è necessario
controllare periodicamente l'estintore. La data della revisione successiva è
riportata sull'etichetta adesiva dell'estintore.
•
Prima di inserire qualsiasi accessorio e ricambio, consultare le indicazioni
a ⇒ pag. 223.
Fig. 122 Connessione nel
bracciolo centrale
alteaXL_italia Seite 157 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti

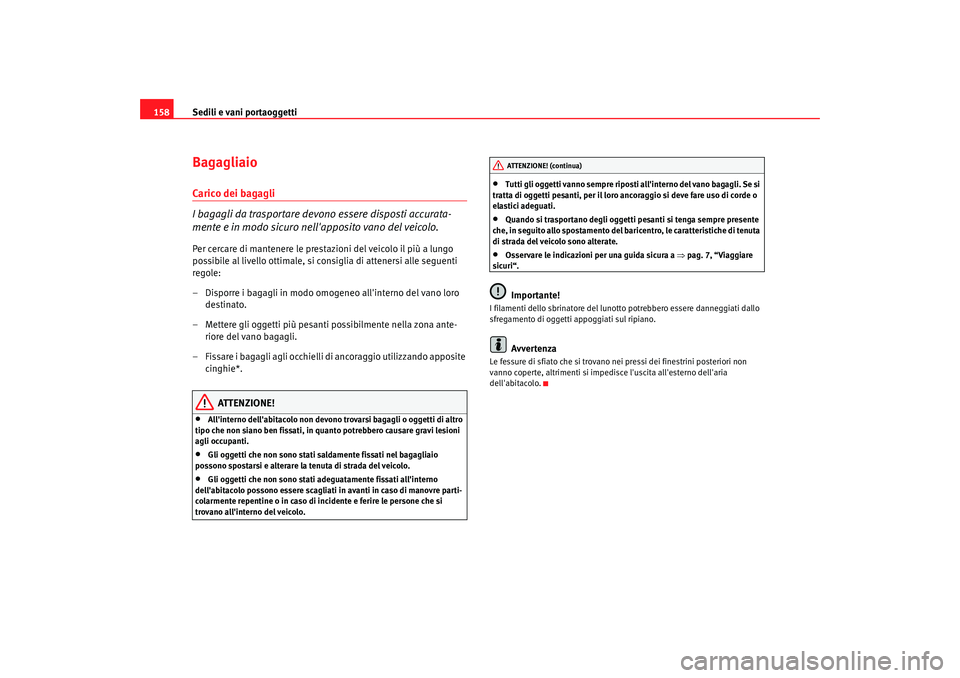

158BagagliaioCarico dei bagagli
I bagagli da trasportare devono essere disposti accurata-
mente e in modo sicuro nell'apposito vano del veicolo.Per cercare di mantenere le prestazioni del veicolo il più a lungo
possibile al livello ottimale, si consiglia di attenersi alle seguenti
regole:
– Disporre i bagagli in modo omogeneo all'interno del vano loro
destinato.
– Mettere gli oggetti più pesanti possibilmente nella zona ante- riore del vano bagagli.
– Fissare i bagagli agli occhielli di ancoraggio utilizzando apposite cinghie*.
ATTENZIONE!
•
All'interno dell'abitacolo non devono trovarsi bagagli o oggetti di altro
tipo che non siano ben fissati, in quanto potrebbero causare gravi lesioni
agli occupanti.
•
Gli oggetti che non sono stati saldamente fissati nel bagagliaio
possono spostarsi e alterare la tenuta di strada del veicolo.
•
Gli oggetti che non sono stati ad eguatamente fissati all'interno
dell'abitacolo possono essere scagliati in avanti in caso di manovre parti-
colarmente repentine o in caso di incidente e ferire le persone che si
trovano all'interno del veicolo.
•
Tutti gli oggetti vanno sempre riposti all'interno del vano bagagli. Se si
tratta di oggetti pesanti, per il loro ancoraggio si deve fare uso di corde o
elastici adeguati.
•
Quando si trasportano degli oggetti pe santi si tenga sempre presente
che, in seguito allo spostamento del baricentro, le caratteristiche di tenuta
di strada del veicolo sono alterate.
•
Osservare le indicazioni per una guida sicura a ⇒ pag. 7, “Viaggiare
sicuri“.Importante!
I filamenti dello sbrinatore del lunott o potrebbero essere danneggiati dallo
sfregamento di oggetti appoggiati sul ripiano.
Avvertenza
Le fessure di sfiato che si trovano nei pressi dei finestrini posteriori non
vanno coperte, altrimenti si impedisce l'uscita all'esterno dell'aria
dell'abitacolo.
ATTENZIONE! (continua)
alteaXL_italia Seite 158 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti159
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

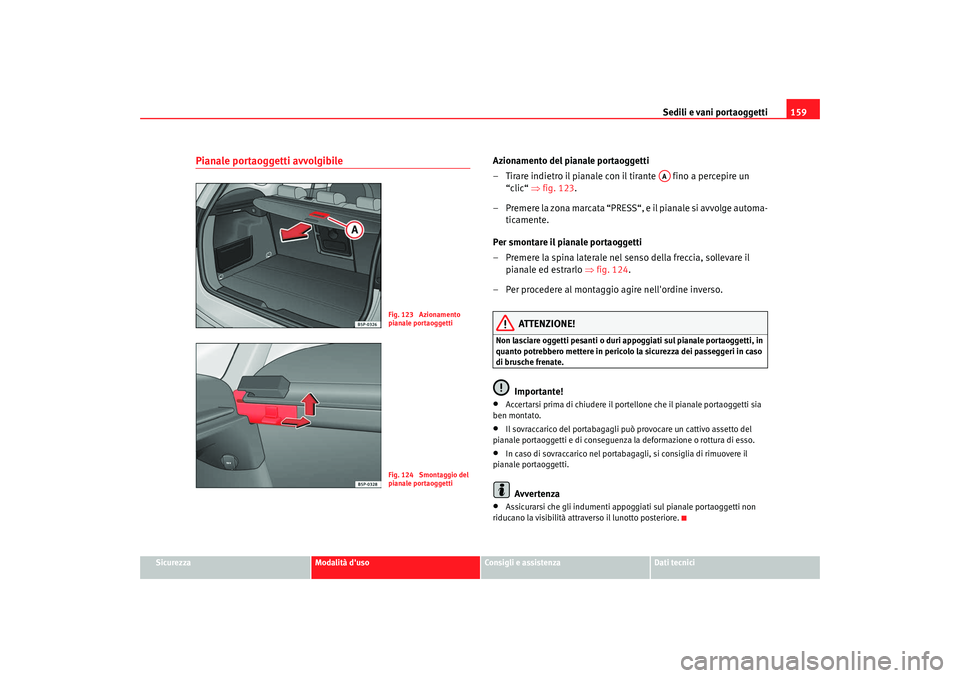

Pianale portaoggetti avvolgibile
Azionamento del pianale portaoggetti
– Tirare indietro il pianale con il tirante fino a percepire un
“clic“ ⇒fig. 123 .
– Premere la zona marcata “PRESS“, e il pianale si avvolge automa- ticamente.
Per smontare il pianale portaoggetti
– Premere la spina laterale nel senso della freccia, sollevare il pianale ed estrarlo ⇒fig. 124.
– Per procedere al montaggio agire nell'ordine inverso.
ATTENZIONE!
Non lasciare oggetti pesanti o duri appoggiati sul pianale portaoggetti, in
quanto potrebbero mettere in pericolo la sicurezza dei passeggeri in caso
di brusche frenate.
Importante!
•
Accertarsi prima di chiudere il portellone che il pianale portaoggetti sia
ben montato.
•
Il sovraccarico del portabagagli può provocare un cattivo assetto del
pianale portaoggetti e di conseguenza la deformazione o rottura di esso.
•
In caso di sovraccarico nel portabagagli, si consiglia di rimuovere il
pianale portaoggetti.Avvertenza
•
Assicurarsi che gli indumenti appoggiati sul pianale portaoggetti non
riducano la visibilità attraverso il lunotto posteriore.
Fig. 123 Azionamento
pianale portaoggettiFig. 124 Smontaggio del
pianale portaoggetti
AA
alteaXL_italia Seite 159 Di enstag, 3. Februar 2009 3:15 15
