Seat Altea XL 2009 Manuale del proprietario (in Italian)

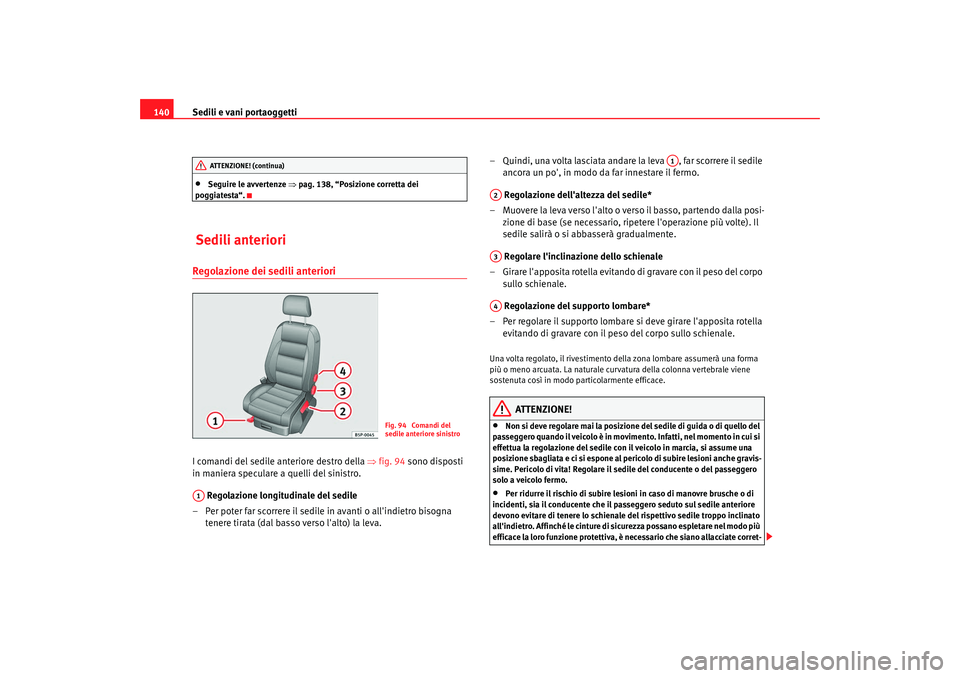

Sedili e vani portaoggetti
140•
Seguire le avvertenze ⇒pag. 138, “Posizione corretta dei
poggiatesta“.
Sedili anterioriRegolazione dei sedili anteriori I comandi del sedile anteriore destro della ⇒fig. 94 sono disposti
in maniera speculare a quelli del sinistro.
Regolazione longitudinale del sedile
– Per poter far scorrere il sedile in avanti o all'indietro bisogna tenere tirata (dal basso verso l'alto) la leva. – Quindi, una volta lasciata andare la leva , far scorrere il sedile
ancora un po', in modo da far innestare il fermo.
Regolazione dell'altezza del sedile*
– Muovere la leva verso l'alto o verso il basso, partendo dalla posi- zione di base (se necessario, ripetere l'operazione più volte). Il
sedile salirà o si abbasserà gradualmente.
Regolare l'inclinazione dello schienale
– Girare l'apposita rotella evitando di gravare con il peso del corpo sullo schienale.
Regolazione del supporto lombare*
– Per regolare il supporto lombare si deve girare l'apposita rotella evitando di gravare con il peso del corpo sullo schienale.
Una volta regolato, il rivestimento de lla zona lombare assumerà una forma
più o meno arcuata. La naturale curvatura della colonna vertebrale viene
sostenuta così in modo particolarmente efficace.
ATTENZIONE!
•
Non si deve regolare mai la posizione del sedile di guida o di quello del
passeggero quando il veicolo è in movime nto. Infatti, nel momento in cui si
effettua la regolazione del sedile con il veicolo in marcia, si assume una
posizione sbagliata e ci si espone al pericolo di subire lesioni anche gravis-
sime. Pericolo di vita! Regolare il sedile del conducente o del passeggero
solo a veicolo fermo.
•
Per ridurre il rischio di subire lesioni in caso di manovre brusche o di
incidenti, sia il conducente che il passeggero seduto sul sedile anteriore
devono evitare di tenere lo schienale del rispettivo sedile troppo inclinato
all'indietro. Affinché le cinture di sicurezza possano espletare nel modo più
efficace la loro funzione protettiva, è necessario che siano allacciate corret-
ATTENZIONE! (continua)
Fig. 94 Comandi del
sedile anteriore sinistro
A1
A1
A2A3A4
alteaXL_italia Seite 140 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti141
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

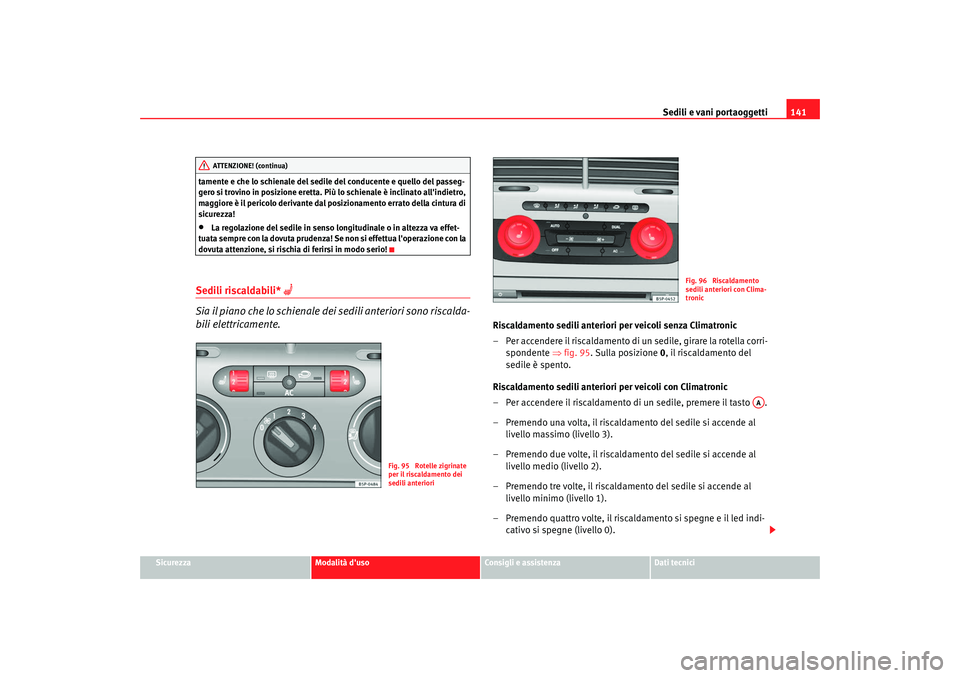

tamente e che lo schienale del sedile del conducente e quello del passeg-
gero si trovino in posizione eretta. Più lo schienale è inclinato all'indietro,
maggiore è il pericolo derivante dal posizionamento errato della cintura di
sicurezza!
•
La regolazione del sedile in senso longitudinale o in altezza va effet-
tuata sempre con la dovuta prudenza! Se non si effettua l'operazione con la
dovuta attenzione, si rischia di ferirsi in modo serio!
Sedili riscaldabili*

Sia il piano che lo schienale dei sedili anteriori sono riscalda-
bili elettricamente.
Riscaldamento sedili anteriori per veicoli senza Climatronic
– Per accendere il riscaldamento di un sedile, girare la rotella corri- spondente ⇒fig. 95 . Sulla posizione 0, il riscaldamento del
sedile è spento.
Riscaldamento sedili anteriori per veicoli con Climatronic
– Per accendere il riscaldamento di un sedile, premere il tasto .
– Premendo una volta, il riscaldamento del sedile si accende al livello massimo (livello 3).
– Premendo due volte, il riscaldamento del sedile si accende al livello medio (livello 2).
– Premendo tre volte, il riscaldamento del sedile si accende al livello minimo (livello 1).
– Premendo quattro volte, il riscaldamento si spegne e il led indi- cativo si spegne (livello 0).
ATTENZIONE! (continua)
Fig. 95 Rotelle zigrinate
per il riscaldamento dei
sedili anteriori
Fig. 96 Riscaldamento
sedili anteriori con Clima-
tronic
AA
alteaXL_italia Seite 141 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti

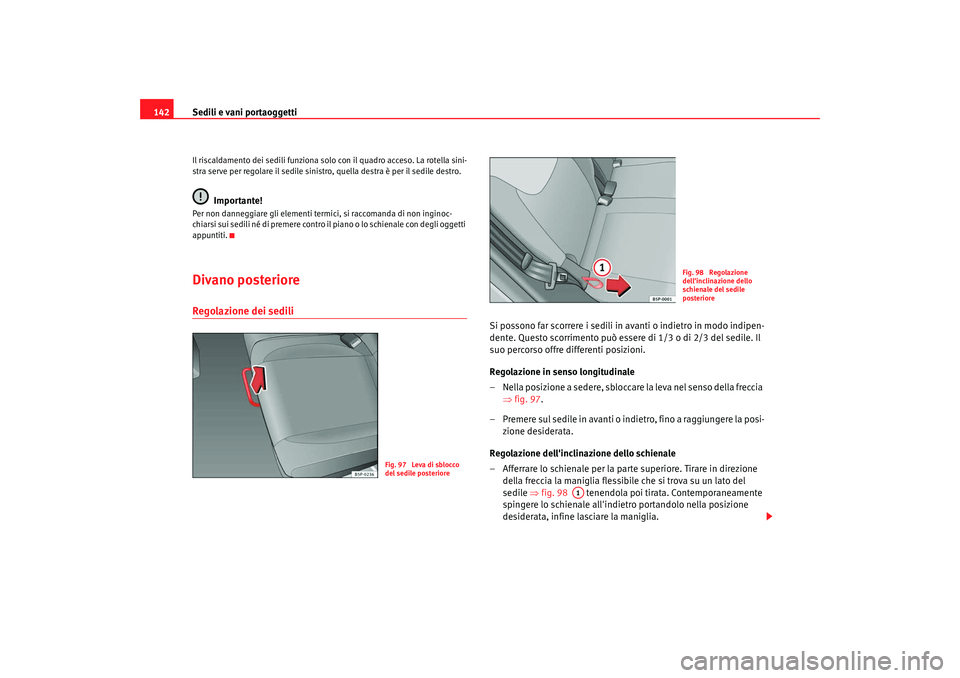

142Il riscaldamento dei sedili funziona solo con il quadro acceso. La rotella sini-
stra serve per regolare il sedile sinistro, quella destra è per il sedile destro.
Importante!
Per non danneggiare gli elementi term ici, si raccomanda di non inginoc-
chiarsi sui sedili né di premere contro il piano o lo schienale con degli oggetti
appuntiti.Divano posterioreRegolazione dei sedili
Si possono far scorrere i sedili in avanti o indietro in modo indipen-
dente. Questo scorrimento può essere di 1/3 o di 2/3 del sedile. Il
suo percorso offre differenti posizioni.
Regolazione in senso longitudinale
– Nella posizione a sedere, sbloccare la leva nel senso della freccia ⇒fig. 97.
– Premere sul sedile in avanti o indietro, fino a raggiungere la posi- zione desiderata.
Regolazione dell'inclinazione dello schienale
– Afferrare lo schienale per la parte superiore. Tirare in direzione della freccia la maniglia flessibile che si trova su un lato del
sedile ⇒fig. 98 tenendola poi tirata. Contemporaneamente
spingere lo schienale all'indietro portandolo nella posizione
desiderata, infine lasciare la maniglia.
Fig. 97 Leva di sblocco
del sedile posteriore
Fig. 98 Regolazione
dell'inclinazione dello
schienale del sedile
posteriore
A1
alteaXL_italia Seite 142 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti143
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

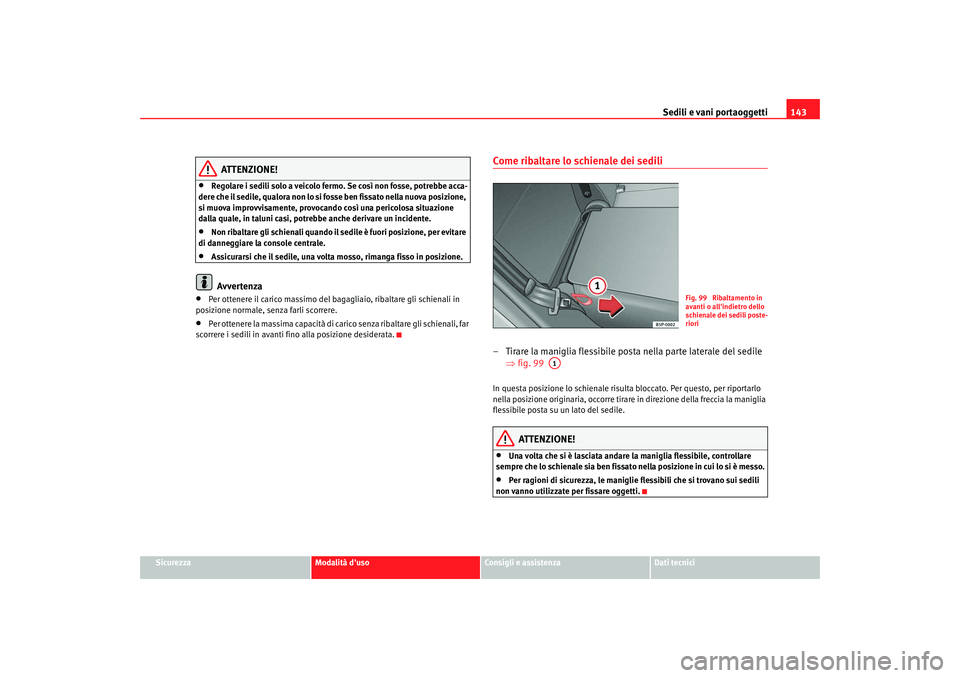

ATTENZIONE!
•
Regolare i sedili solo a veicolo fermo. Se così non fosse, potrebbe acca-
dere che il sedile, qualora non lo si fosse ben fissato nella nuova posizione,
si muova improvvisamente, provocando così una pericolosa situazione
dalla quale, in taluni casi, potrebbe anche derivare un incidente.
•
Non ribaltare gli schienali quando il sedile è fuori posizione, per evitare
di danneggiare la console centrale.
•
Assicurarsi che il sedile, una volta mosso, rimanga fisso in posizione.Avvertenza
•
Per ottenere il carico massimo del ba gagliaio, ribaltare gli schienali in
posizione normale, senza farli scorrere.
•
Per ottenere la massima capacità di ca rico senza ribaltare gli schienali, far
scorrere i sedili in avanti fino alla posizione desiderata.
Come ribaltare lo schienale dei sedili – Tirare la maniglia flessibile posta nella parte laterale del sedile ⇒fig. 99 In questa posizione lo schienale risult a bloccato. Per questo, per riportarlo
nella posizione originaria, occorre tirare in direzione della freccia la maniglia
flessibile posta su un lato del sedile.
ATTENZIONE!
•
Una volta che si è lasciata andare la maniglia flessibile, controllare
sempre che lo schienale sia ben fissato nella posizione in cui lo si è messo.
•
Per ragioni di sicurezza, le maniglie flessibili che si trovano sui sedili
non vanno utilizzate per fissare oggetti.
Fig. 99 Ribaltamento in
avanti o all'indietro dello
schienale dei sedili poste-
riori
A1
alteaXL_italia Seite 143 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti

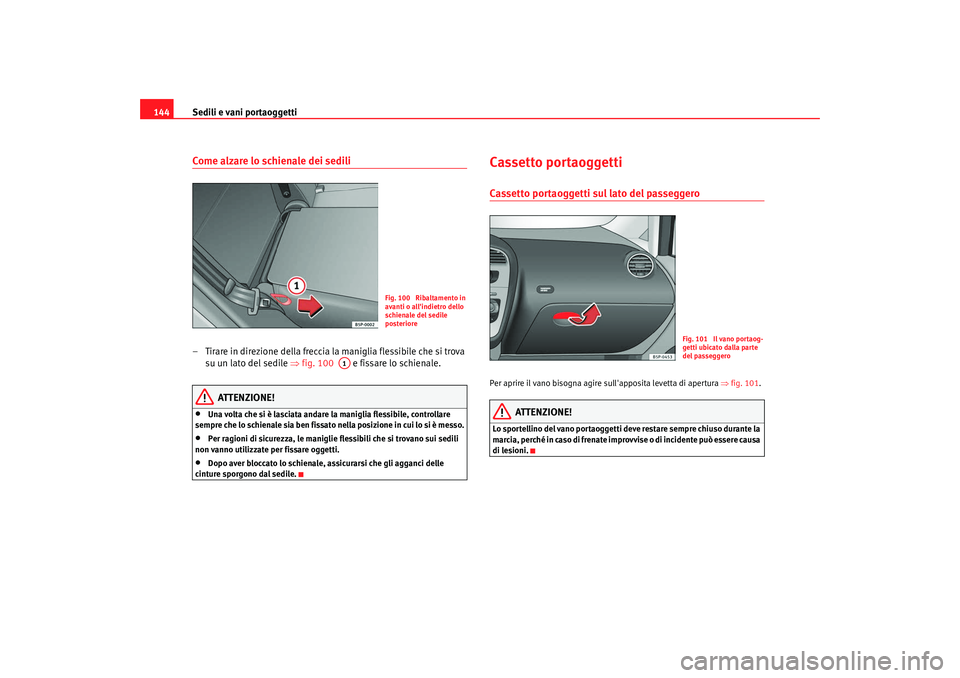

144Come alzare lo schienale dei sedili– Tirare in direzione della freccia la maniglia flessibile che si trova
su un lato del sedile ⇒fig. 100 e fissare lo schienale.
ATTENZIONE!
•
Una volta che si è lasciata andare la maniglia flessibile, controllare
sempre che lo schienale sia ben fissato nella posizione in cui lo si è messo.
•
Per ragioni di sicurezza, le maniglie flessibili che si trovano sui sedili
non vanno utilizzate per fissare oggetti.
•
Dopo aver bloccato lo schienale, assicurarsi che gli agganci delle
cinture sporgono dal sedile.
Cassetto portaoggettiCassetto portaoggetti sul lato del passeggero Per aprire il vano bisogna agire sull'apposita levetta di apertura ⇒fig. 101 .
ATTENZIONE!
Lo sportellino del vano portaoggetti de ve restare sempre chiuso durante la
marcia, perché in caso di frenate improvvise o di incidente può essere causa
di lesioni.
Fig. 100 Ribaltamento in
avanti o all'indietro dello
schienale del sedile
posteriore
A1
Fig. 101 Il vano portaog-
getti ubicato dalla parte
del passeggero
alteaXL_italia Seite 144 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti145
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Bracciolo centrale anteriore con vano portaoggetti
Il bracciolo è dotato di uno scomparto portaoggetti.– Per aprire il vano portaoggetti bisogna premere il tasto del brac-
ciolo nella direzione della freccia ⇒fig. 102 e sollevare lo spor-
tello.
– Per accedere al cambia CD* o al cassetto portaoggetti inferiore, tirare lo sportello del bracciolo senza premere il tasto.
– Per chiudere lo scomparto portaoggetti si deve abbassare il brac- ciolo.
ATTENZIONE!
Lo scomparto portaoggetti deve restare sempre chiuso quando si viaggia,
perché il bracciolo sollevato può costitui re un fattore di rischio in caso di
frenate brusche o di un incidente.
Avvertenza
Il cambia CD è ubicato all'interno di questo scomparto.Vani portaoggetti sotto i sedili anteriori*
Sotto ognuno dei sedili anteriori è ubicato un cassetto porta-
oggetti con coperchio.Il cassetto portaoggetti* ⇒fig. 103 si apre premendo il tasto del cassetto
e ripiegando lo sportello.
Dispone di due livelli di apertura, a 15 e 60 gradi, in funzione della forza eser-
citata sullo sportello. Dalla posizione a 60 gradi, esercitando una ulteriore
pressione, lo sportello si apre completamente.
Per chiudere il cassetto, premere lo sportello fino a fargli fare uno scatto.
Fig. 102 Bracciolo ante-
riore con un unico scom-
parto portaoggetti
Fig. 103 Cassetto porta-
oggetti sotto al sedile
anteriore
AA
alteaXL_italia Seite 145 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti
146
ATTENZIONE!
•
Il carico massimo che può essere depositato nel cassetto è di 1,5 kg.
•
Accertarsi di non circolare con lo sportello del cassetto aperto. Le
persone che si trovano all'interno dell'abitacolo potrebbero subire danni in
caso di fuoriuscita del carico nell'eventualità di un incidente o di una
frenata.
Tavolinetto ripiegabile*
Sul lato posteriore dello schienale di ciascun sedile anteriore
si trova un tavolinetto ripiegabile.– Per aprirlo, sollevare il tavolinetto come da freccia ⇒fig. 104 .
ATTENZIONE!
•
Il tavolinetto ripiegabile non deve trovarsi aperto quando viaggiano
passeggeri nella seconda fila di sedili ed il veicolo è in movimento. Even-
tuali frenate improvvise potrebbero essere altrimenti molto pericolose. Per
questa ragione, il tavolinetto deve trovarsi completamente ripiegato e inca-
strato.
•
Non collocare bevande calde nei portabicchieri. In caso di manovre
improvvise, di brusche frenate oppure di incidente, la bevanda si verse-
rebbe e potrebbe provocare delle ustioni!Importante!
Quando il veicolo è in movimento non lasciare recipienti aperti nel portabe-
vande. Il liquido si potrebbe versare in una brusca frenata e causare danni
all'interno del veicolo.
Fig. 104 Tavolinetto
ripiegabile del sedile
anteriore sinistro
alteaXL_italia Seite 146 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti147
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

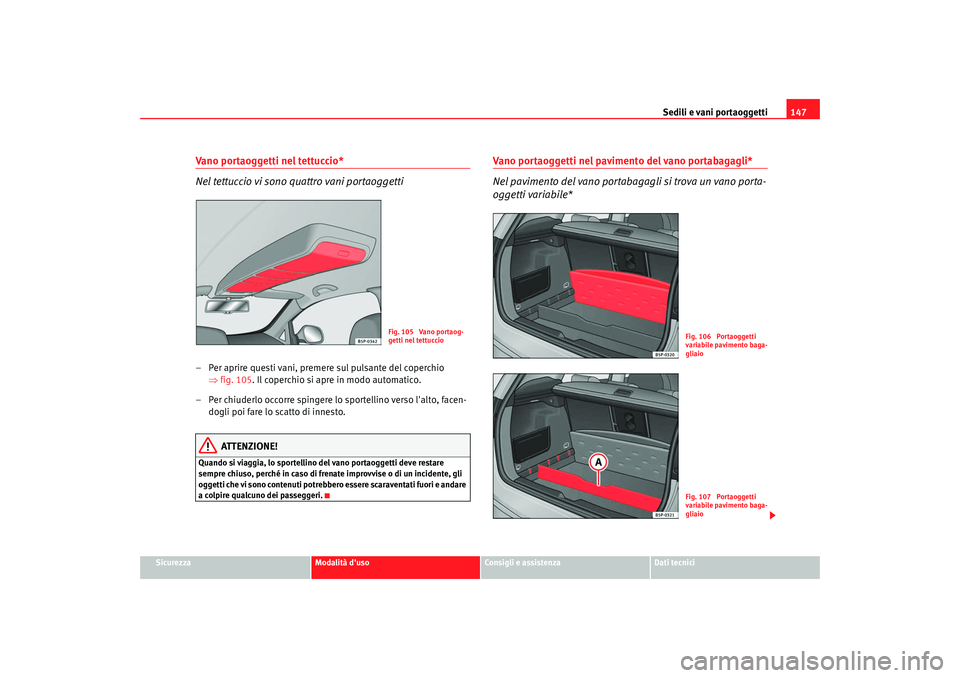

Vano portaoggetti nel tettuccio*
Nel tettuccio vi sono quattro vani portaoggetti– Per aprire questi vani, premere sul pulsante del coperchio
⇒fig. 105 . Il coperchio si apre in modo automatico.
– Per chiuderlo occorre spingere lo sportellino verso l'alto, facen- dogli poi fare lo scatto di innesto.
ATTENZIONE!
Quando si viaggia, lo sportellino del vano portaoggetti deve restare
sempre chiuso, perché in caso di frenate improvvise o di un incidente, gli
oggetti che vi sono contenuti potrebbero essere scaraventati fuori e andare
a colpire qualcuno dei passeggeri.
Vano portaoggetti nel pavimento del vano portabagagli*
Nel pavimento del vano portabag agli si trova un vano porta-
oggetti variabile*
Fig. 105 Vano portaog-
getti nel tettuccio
Fig. 106 Portaoggetti
variabile pavimento baga-
gliaioFig. 107 Portaoggetti
variabile pavimento baga-
gliaio
alteaXL_italia Seite 147 Di enstag, 3. Februar 2009 3:15 15

Sedili e vani portaoggetti
148

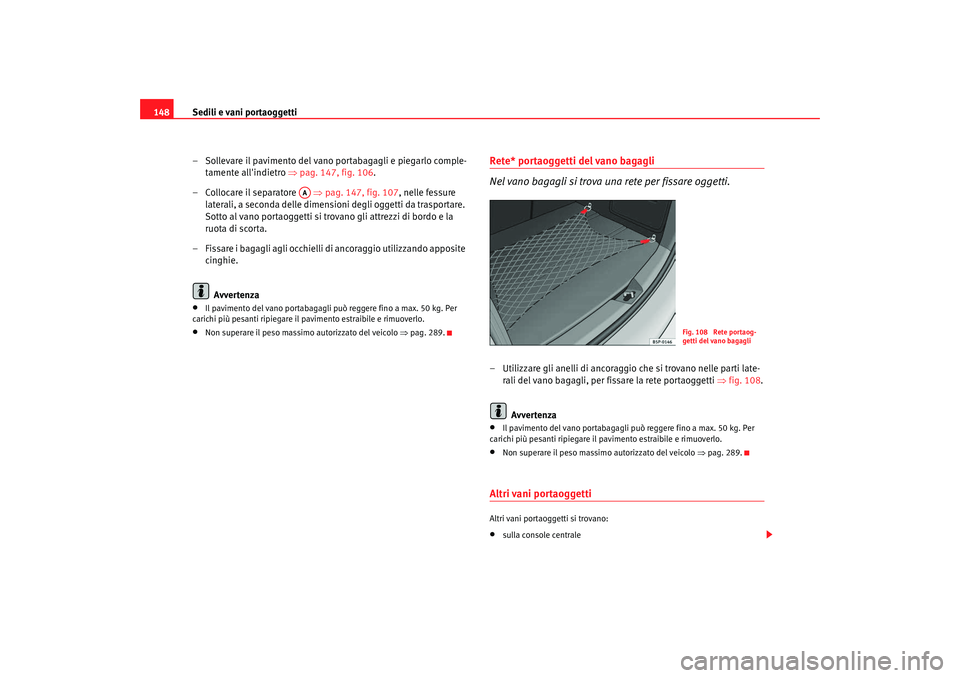

– Sollevare il pavimento del vano portabagagli e piegarlo comple-tamente all'indietro ⇒ pag. 147, fig. 106.
– Collocare il separatore ⇒ pag. 147, fig. 107, nelle fessure
laterali, a seconda delle dimensioni degli oggetti da trasportare.
Sotto al vano portaoggetti si trovano gli attrezzi di bordo e la
ruota di scorta.
– Fissare i bagagli agli occhielli di ancoraggio utilizzando apposite cinghie.
Avvertenza•
Il pavimento del vano portabagagli può reggere fino a max. 50 kg. Per
carichi più pesanti ripiegare il pavimento estraibile e rimuoverlo.
•
Non superare il peso massimo autorizzato del veicolo ⇒pag. 289.
Rete* portaoggetti del vano bagagli
Nel vano bagagli si trova una rete per fissare oggetti.– Utilizzare gli anelli di ancoraggio che si trovano nelle parti late-
rali del vano bagagli, per fissare la rete portaoggetti ⇒fig. 108.
Avvertenza•
Il pavimento del vano portabagagli può reggere fino a max. 50 kg. Per
carichi più pesanti ripiegare il pavimento estraibile e rimuoverlo.
•
Non superare il peso massimo autorizzato del veicolo ⇒pag. 289.
Altri vani portaoggettiAltri vani portaoggetti si trovano:•
sulla console centrale
AA
Fig. 108 Rete portaog-
getti del vano bagagli
alteaXL_italia Seite 148 Di enstag, 3. Februar 2009 3:15 15

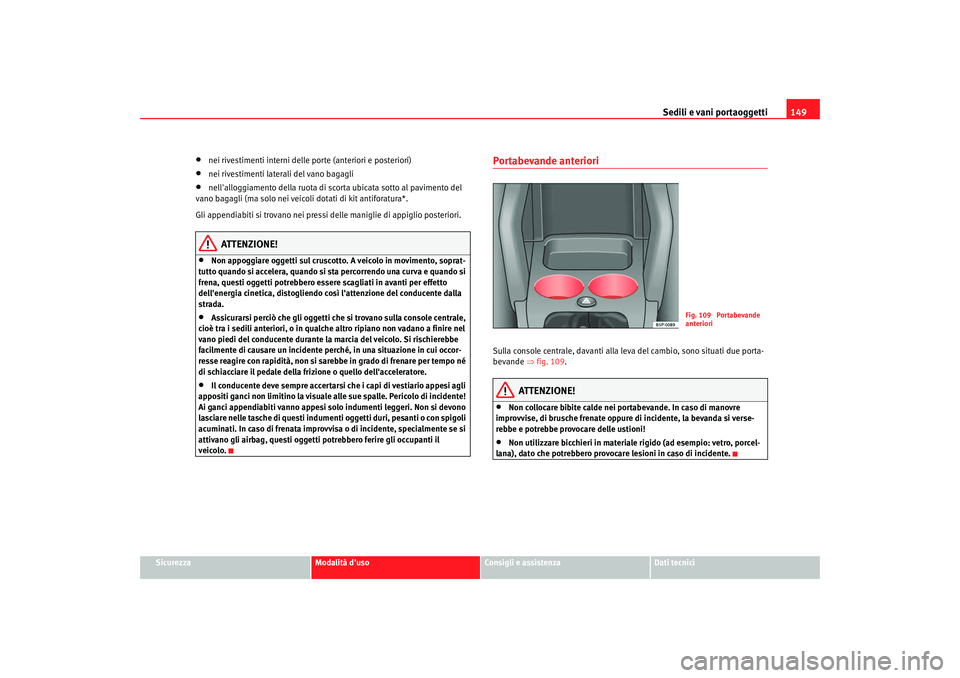

Sedili e vani portaoggetti149
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
nei rivestimenti interni delle porte (anteriori e posteriori)
•
nei rivestimenti laterali del vano bagagli
•
nell'alloggiamento della ruota di sc orta ubicata sotto al pavimento del
vano bagagli (ma solo nei veicoli dotati di kit antiforatura*.
Gli appendiabiti si trovano nei pressi delle maniglie di appiglio posteriori.
ATTENZIONE!
•
Non appoggiare oggetti sul cruscotto. A veicolo in movimento, soprat-
tutto quando si accelera, quando si st a percorrendo una curva e quando si
frena, questi oggetti potrebbero esse re scagliati in avanti per effetto
dell'energia cinetica, distogliendo così l'attenzione del conducente dalla
strada.
•
Assicurarsi perciò che gli oggetti che si trovano sulla console centrale,
cioè tra i sedili anteriori, o in qualch e altro ripiano non vadano a finire nel
vano piedi del conducente durante la marcia del veicolo. Si rischierebbe
facilmente di causare un incidente perché, in una situazione in cui occor-
resse reagire con rapidità, non si sarebbe in grado di frenare per tempo né
di schiacciare il pedale della frizione o quello dell'acceleratore.
•
Il conducente deve sempre accertarsi che i capi di vestiario appesi agli
appositi ganci non limitino la visuale al le sue spalle. Pericolo di incidente!
Ai ganci appendiabiti vanno appesi so lo indumenti leggeri. Non si devono
lasciare nelle tasche di questi indumenti oggetti duri, pesanti o con spigoli
acuminati. In caso di frenata improvvisa o di incidente, specialmente se si
attivano gli airbag, questi oggetti potrebbero ferire gli occupanti il
veicolo.
Portabevande anteriori Sulla console centrale, davanti alla leva del cambio, sono situati due porta-
bevande ⇒fig. 109 .
ATTENZIONE!
•
Non collocare bibite calde nei portabevande. In caso di manovre
improvvise, di brusche frenate oppure di incidente, la bevanda si verse-
rebbe e potrebbe provocare delle ustioni!
•
Non utilizzare bicchieri in materiale rigido (ad esempio: vetro, porcel-
lana), dato che potrebbero provocare lesioni in caso di incidente.
Fig. 109 Portabevande
anteriori
alteaXL_italia Seite 149 Di enstag, 3. Februar 2009 3:15 15
