Seat Altea XL 2009 Manuale del proprietario (in Italian)

Climatizzazione
170Modalità manuale
La modalità di funzionamento manuale consente di regolare da soli in modo diretto la temperatura, il volume e la ripartizione
dell'aria.Attivazione della modalità di funzionamento manuale
– Premere uno dei tasti compresi tra ⇒fig. 134 e oppure i
tasti della ventola . La funzione selezionata compare nel
display della radio o del navigatore.Temperatura
Per la regolazione separata della temperatura nella zona destra e in quella
sinistra dell'abitacolo si hanno a disposizione i tasti di regolazione della
temperatura. Sopra ad ogni regolatore è riportata la temperatura program-
mata per la zona corrispondente. La temperatura dell'abitacolo può essere
regolata tra +18°C (64°F) e +26°C (80°F). Si consideri comunque che si tratta
di valori approssimativi, che nella realtà possono risultare leggermente supe-
riori o leggermente inferiori in quanto dipendenti in parte dalle condizioni
climatiche esterne. Se si seleziona una temperatura inferiore a 18°C (64°F) sul display appare
l'indicazione
LO. L'impianto sviluppa allora la massima potenza di raffredda-
mento senza però regolare la temperatura.
Se viene selezionata una temperatura superiore a 26°C (80°F), sul display
appare l'indicazione HI. L'impianto sviluppa allora la massima potenza di
riscaldamento senza però regolare la temperatura.
Ventilatore
Il livello del ventilatore si imposta in modo continuo per mezzo dei tasti .
È consigliabile tenere sempre acceso il ventilatore al livello più basso, così
che nell'abitacolo ci sia un ricambi o d'aria costante. Premendo il tasto
 fino
al valore minimo di -1, si disattiva il Climatronic.

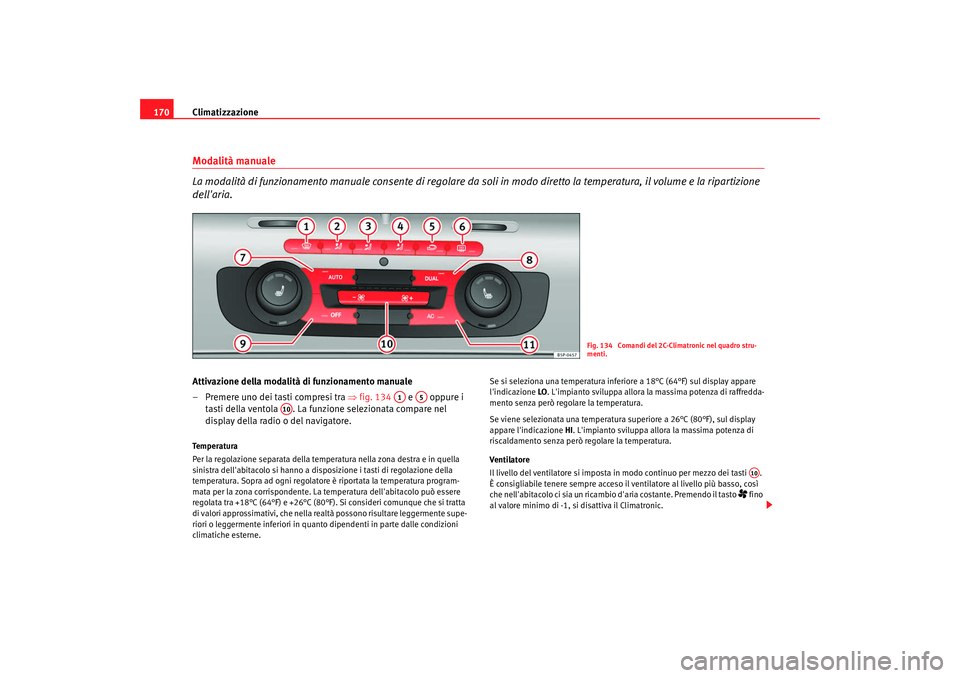

Fig. 134 Comandi del 2C-Climatronic nel quadro stru-
menti.
A1
A5
A10
A10
alteaXL_italia Seite 170 Di enstag, 3. Februar 2009 3:15 15

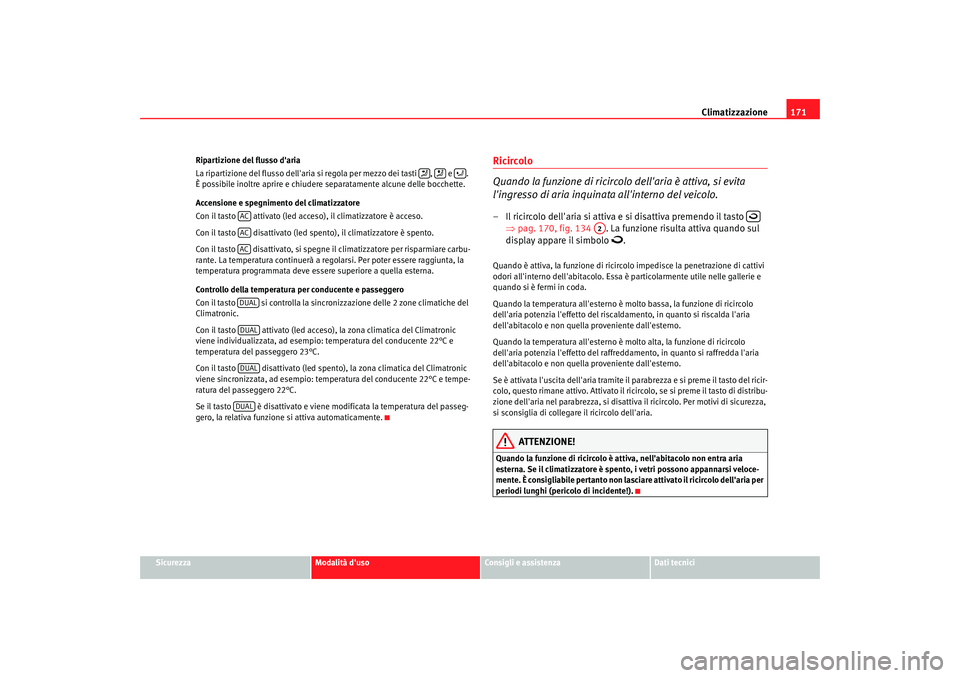

Climatizzazione171
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Ripartizione del flusso d'aria
La ripartizione del flusso dell'aria si regola per mezzo dei tasti , e .
È possibile inoltre aprire e chiudere separatamente alcune delle bocchette.
Accensione e spegnimento del climatizzatore
Con il tasto attivato (led acceso), il climatizzatore è acceso.
Con il tasto disattivato (led spento), il climatizzatore è spento.
Con il tasto disattivato, si spegne il climatizzatore per risparmiare carbu-
rante. La temperatura continuerà a regolarsi. Per poter essere raggiunta, la
temperatura programmata deve es
sere superiore a quella esterna.
Controllo della temperatura per conducente e passeggero
Con il tasto si controlla la sincronizzazione delle 2 zone climatiche del
Climatronic.
Con il tasto attivato (led acceso), la zona climatica del Climatronic
viene individualizzata, ad esempio: temperatura del conducente 22°C e
temperatura del passeggero 23°C.
Con il tasto disattivato (led spento), la zona climatica del Climatronic
viene sincronizzata, ad esempio: te mperatura del conducente 22°C e tempe-
ratura del passeggero 22°C.
Se il tasto è disattivato e viene modificata la temperatura del passeg-
gero, la relativa funzione si attiva automaticamente.
Ricircolo
Quando la funzione di ricircol o dell'aria è attiva, si evita
l'ingresso di aria inquinata all'interno del veicolo.– Il ricircolo dell'aria si attiva e si disattiva premendo il tasto
⇒pag. 170, fig. 134 . La funzione risulta attiva quando sul
display appare il simbolo

.
Quando è attiva, la funzione di ricircolo impedisce la penetrazione di cattivi
odori all'interno dell'abitacolo. Essa è particolarmente utile nelle gallerie e
quando si è fermi in coda.
Quando la temperatura all'esterno è molto bassa, la funzione di ricircolo
dell'aria potenzia l'effetto del riscaldamento, in quanto si riscalda l'aria
dell'abitacolo e non quella proveniente dall'esterno.
Quando la temperatura all'esterno è molto alta, la funzione di ricircolo
dell'aria potenzia l'effetto del raffreddamento, in quanto si raffredda l'aria
dell'abitacolo e non quella proveniente dall'esterno.
Se è attivata l'uscita dell'aria tramite il parabrezza e si preme il tasto del ricir-
colo, questo rimane attivo. Attivato il ricircolo, se si preme il tasto di distribu-
zione dell'aria nel parabrezza, si disattiva il ricircolo. Per motivi di sicurezza,
si sconsiglia di collegare il ricircolo dell'aria.
ATTENZIONE!
Quando la funzio ne di ricircolo è attiva, nell'abitacolo non entra aria
esterna. Se il climatizzatore è spen to, i vetri possono appannarsi veloce-
mente. È consigliabile pertanto non lasciare attivato il ricircolo dell'aria per
periodi lunghi (pericolo di incidente!).



ACACACDUALDUALDUALDUAL

A2
alteaXL_italia Seite 171 Di enstag, 3. Februar 2009 3:15 15

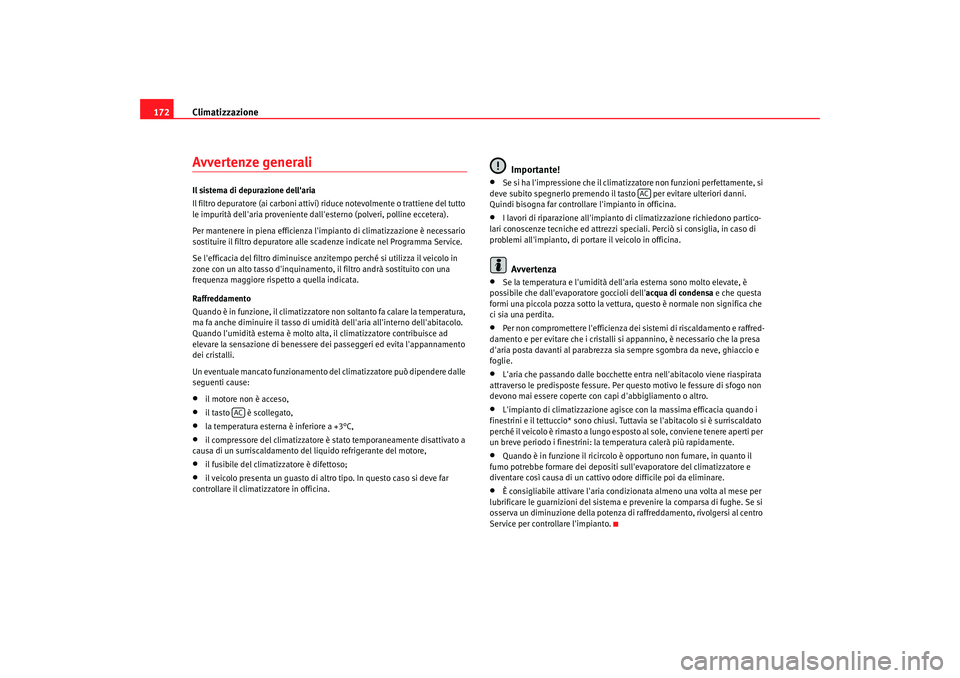

Climatizzazione
172Avvertenze generaliIl sistema di depurazione dell'aria
Il filtro depuratore (ai carboni attivi) riduce notevolmente o trattiene del tutto
le impurità dell'aria proveniente dall'esterno (polveri, polline eccetera).
Per mantenere in piena efficienza l'impianto di climatizzazione è necessario
sostituire il filtro depuratore alle scadenze indicate nel Programma Service.
Se l'efficacia del filtro diminuisce an zitempo perché si utilizza il veicolo in
zone con un alto tasso d'inquinamento , il filtro andrà sostituito con una
frequenza maggiore rispetto a quella indicata.
Raffreddamento
Quando è in funzione, il climatizzatore non soltanto fa calare la temperatura,
ma fa anche diminuire il tasso di umidità dell'aria all'interno dell'abitacolo.
Quando l'umidità esterna è molto alta, il climatizzatore contribuisce ad
elevare la sensazione di benessere dei passeggeri ed evita l'appannamento
dei cristalli.
Un eventuale mancato funzionamento del climatizzatore può dipendere dalle
seguenti cause:•
il motore non è acceso,
•
il tasto è scollegato,
•
la temperatura esterna è inferiore a +3°C,
•
il compressore del climatizzatore è stato temporaneamente disattivato a
causa di un surriscaldamento del liquido refrigerante del motore,
•
il fusibile del climatizzatore è difettoso;
•
il veicolo presenta un guasto di altro tipo. In questo caso si deve far
controllare il climatizzatore in officina.
Importante!
•
Se si ha l'impressione che il climatizzatore non funzioni perfettamente, si
deve subito spegnerlo premendo il tasto per evitare ulteriori danni.
Quindi bisogna far controllare l'impianto in officina.
•
I lavori di riparazione all'impianto di climatizzazione richiedono partico-
lari conoscenze tecniche ed attrezzi speciali. Perciò si consiglia, in caso di
problemi all'impianto, di portare il veicolo in officina.Avvertenza
•
Se la temperatura e l'umidità dell'aria esterna sono molto elevate, è
possibile che dall'evaporatore goccioli dell' acqua di condensa e che questa
formi una piccola pozza sotto la vettura, questo è normale non significa che
ci sia una perdita.
•
Per non compromettere l'efficienza de i sistemi di riscaldamento e raffred-
damento e per evitare che i cristalli si appannino, è necessario che la presa
d'aria posta davanti al parabrezza sia sempre sgombra da neve, ghiaccio e
foglie.
•
L'aria che passando dalle bocchette entra nell'abitacolo viene riaspirata
attraverso le predisposte fessure. Per questo motivo le fessure di sfogo non
devono mai essere coperte con capi d'abbigliamento o altro.
•
L'impianto di climatizzazione agisce con la massima efficacia quando i
finestrini e il tettuccio* sono chiusi. Tuttavia se l'abitacolo si è surriscaldato
perché il veicolo è rimasto a lungo esposto al sole, conviene tenere aperti per
un breve periodo i fin estrini: la temperatura calerà più rapidamente.
•
Quando è in funzione il ricircolo è opportuno non fumare, in quanto il
fumo potrebbe formare dei depositi sull'evaporatore del climatizzatore e
diventare così causa di un cattivo odore difficile poi da eliminare.
•
È consigliabile attivare l'aria condiz ionata almeno una volta al mese per
lubrificare le guarnizioni del sistema e prevenire la comparsa di fughe. Se si
osserva un diminuzione della potenza di raffreddamento, rivolgersi al centro
Service per controllare l'impianto.
AC
AC
alteaXL_italia Seite 172 Di enstag, 3. Februar 2009 3:15 15

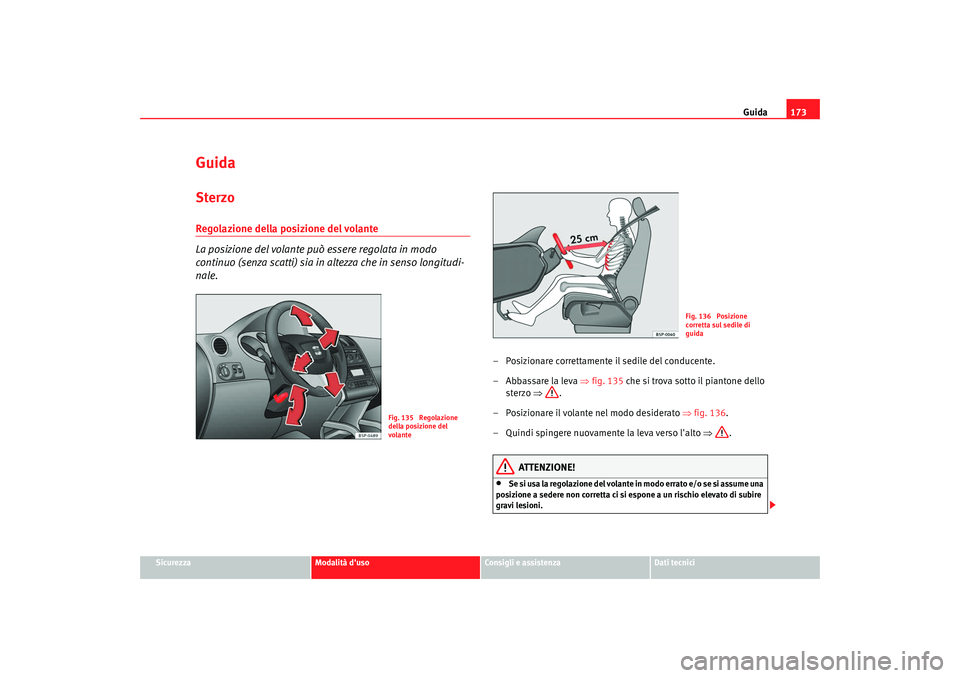

Guida173
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
GuidaSterzoRegolazione della posizione del volante
La posizione del volante può essere regolata in modo
continuo (senza scatti) sia in altezza che in senso longitudi-
nale.
– Posizionare correttamente il sedile del conducente.
– Abbassare la leva ⇒ fig. 135 che si trova sotto il piantone dello
sterzo ⇒.
– Posizionare il volante nel modo desiderato ⇒fig. 136 .
– Quindi spingere nuovamente la leva verso l'alto ⇒.
ATTENZIONE!
•
Se si usa la regolazione del volante in modo errato e/o se si assume una
posizione a sedere non corretta ci si espone a un rischio elevato di subire
gravi lesioni.
Fig. 135 Regolazione
della posizione del
volante
Fig. 136 Posizione
corretta sul sedile di
guida
alteaXL_italia Seite 173 Di enstag, 3. Februar 2009 3:15 15

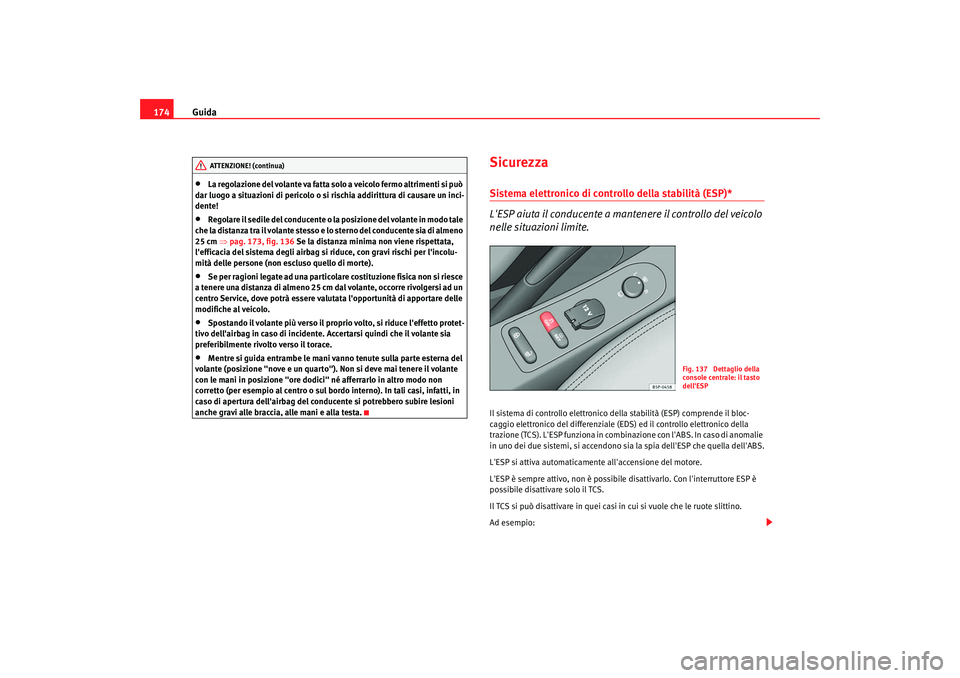

Guida
174•
La regolazione del volante va fatta solo a veicolo fermo altrimenti si può
dar luogo a situazioni di pericolo o si rischia addirittura di causare un inci-
dente!
•
Regolare il sedile del conducente o la posizione del volante in modo tale
che la distanza tra il volante stesso e lo sterno del conducente sia di almeno
25 cm ⇒ pag. 173, fig. 136 Se la distanza minima non viene rispettata,
l'efficacia del sistema degli airbag si riduce, con gravi rischi per l'incolu-
mità delle persone (non escluso quello di morte).
•
Se per ragioni legate ad una particolare costituzione fisica non si riesce
a tenere una distanza di almeno 25 cm dal volante, occorre rivolgersi ad un
centro Service, dove potrà essere valutata l'opportunità di apportare delle
modifiche al veicolo.
•
Spostando il volante più verso il propri o volto, si riduce l'effetto protet-
tivo dell'airbag in caso di incidente. Accertarsi quindi che il volante sia
preferibilmente rivolto verso il torace.
•
Mentre si guida entrambe le mani vanno tenute sulla parte esterna del
volante (posizione "nove e un quarto"). Non si deve mai tenere il volante
con le mani in posizione "ore dodi ci" né afferrarlo in altro modo non
corretto (per esempio al centro o sul bor do interno). In tali casi, infatti, in
caso di apertura dell'airbag del conducente si potrebbero subire lesioni
anche gravi alle braccia, alle mani e alla testa.
SicurezzaSistema elettronico di controllo della stabilità (ESP)*
L'ESP aiuta il conducente a mantenere il controllo del veicolo
nelle situazioni limite.Il sistema di controllo elettronico della stabilità (ESP) comprende il bloc-
caggio elettronico del differenziale (EDS) ed il controllo elettronico della
trazione (TCS). L'ESP funziona in combinazione con l'ABS. In caso di anomalie
in uno dei due sistemi, si accendono sia la spia dell'ESP che quella dell'ABS.
L'ESP si attiva automaticament e all'accensione del motore.
L'ESP è sempre attivo, non è possibile disattivarlo. Con l'interruttore ESP è
possibile disattivare solo il TCS.
Il TCS si può disattivare in quei casi in cui si vuole che le ruote slittino.
Ad esempio:
ATTENZIONE! (continua)
Fig. 137 Dettaglio della
console centrale: il tasto
dell'ESP
alteaXL_italia Seite 174 Di enstag, 3. Februar 2009 3:15 15

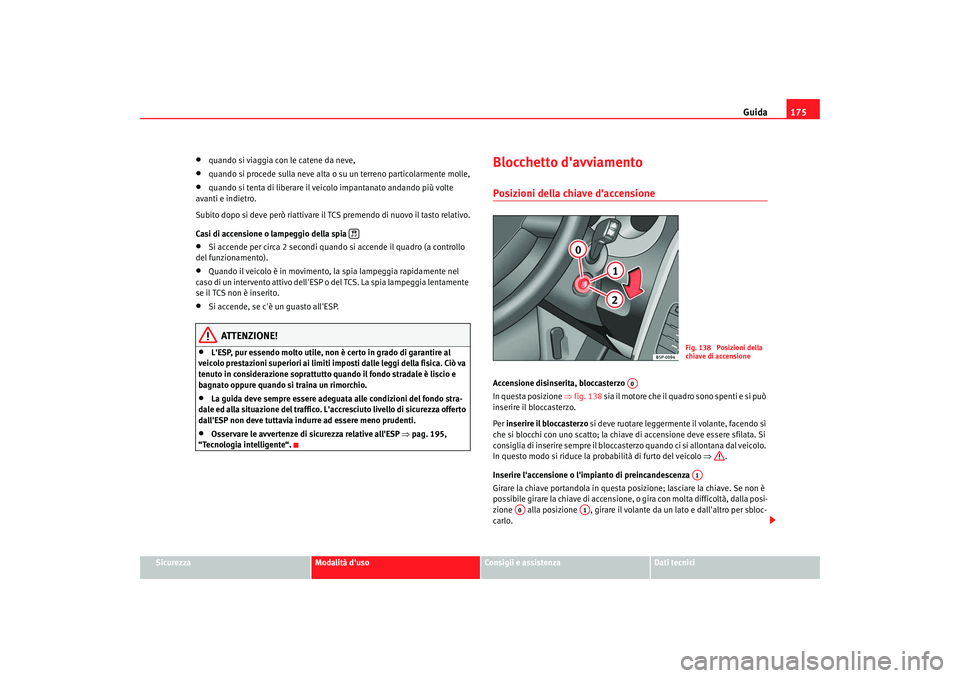

Guida175
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
quando si viaggia con le catene da neve,
•
quando si procede sulla neve alta o su un terreno particolarmente molle,
•
quando si tenta di liberare il veicolo impantanato andando più volte
avanti e indietro.
Subito dopo si deve però riattivare il TCS premendo di nuovo il tasto relativo.
Casi di accensione o lampeggio della spia
•
Si accende per circa 2 secondi quando si accende il quadro (a controllo
del funzionamento).
•
Quando il veicolo è in movimento, la spia lampeggia rapidamente nel
caso di un intervento attivo dell'ESP o del TCS. La spia lampeggia lentamente
se il TCS non è inserito.
•
Si accende, se c'è un guasto all'ESP.
ATTENZIONE!
•
L'ESP, pur essendo molto utile, non è certo in grado di garantire al
veicolo prestazioni superiori ai limiti imposti dalle leggi della fisica. Ciò va
tenuto in considerazione soprattutto quando il fondo stradale è liscio e
bagnato oppure quando si traina un rimorchio.
•
La guida deve sempre essere adeguata alle condizioni del fondo stra-
dale ed alla situazione del traffico. L 'accresciuto livello di sicurezza offerto
dall'ESP non deve tuttavia indurre ad essere meno prudenti.
•
Osservare le avvertenze di sicurezza relative all'ESP ⇒pag. 195,
“Tecnologia intelligente“.
Blocchetto d'avviamentoPosizioni della chiave d'accensioneAccensione disinserita, bloccasterzo
In questa posizione ⇒fig. 138 sia il motore che il quadro sono spenti e si può
inserire il bloccasterzo.
Per inserire il bloccasterzo si deve ruotare leggermente il volante, facendo sì
che si blocchi con uno scatto; la chiave di accensione deve essere sfilata. Si
consiglia di inserire sempre il bloccasterzo quando ci si allontana dal veicolo.
In questo modo si riduce la probabilità di furto del veicolo ⇒.
Inserire l'accensione o l'impianto di preincandescenza
Girare la chiave portandola in questa posizione; lasciare la chiave. Se non è
possibile girare la chiave di accensione, o gira con molta difficoltà, dalla posi-
zione alla posizione , girare il volante da un lato e dall'altro per sbloc-
carlo.

Fig. 138 Posizioni della
chiave di accensione
A0
A1
A0
A1
alteaXL_italia Seite 175 Di enstag, 3. Februar 2009 3:15 15

Guida

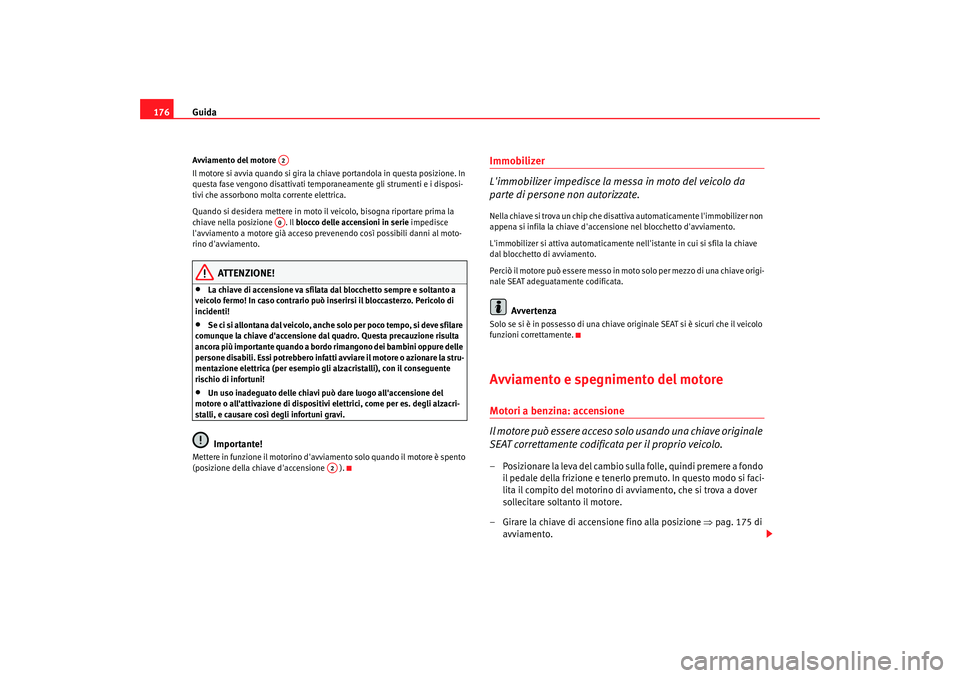

176Avviamento del motore
Il motore si avvia quando si gira la chiave portandola in questa posizione. In
questa fase vengono disattivati temporaneamente gli strumenti e i disposi-
tivi che assorbono molta corrente elettrica.
Quando si desidera mettere in moto il veicolo, bisogna riportare prima la
chiave nella posizione . Il blocco delle accensioni in serie impedisce
l'avviamento a motore già acceso preven endo così possibili danni al moto-
rino d'avviamento.
ATTENZIONE!
•
La chiave di accensione va sfilata dal blocchetto sempre e soltanto a
veicolo fermo! In caso contrario può inserirsi il bloccasterzo. Pericolo di
incidenti!
•
Se ci si allontana dal veicolo, anche solo per poco tempo, si deve sfilare
comunque la chiave d'accensione dal quadro. Questa precauzione risulta
ancora più importante quando a bordo rimangono dei bambini oppure delle
persone disabili. Essi potrebbero infatt i avviare il motore o azionare la stru-
mentazione elettrica (per esempio gli alzacristalli), con il conseguente
rischio di infortuni!
•
Un uso inadeguato delle chiavi può dare luogo all'accensione del
motore o all'attivazione di dispositivi elettrici, come per es. degli alzacri-
stalli, e causare così degli infortuni gravi.Importante!
Mettere in funzione il motorino d'avvia mento solo quando il motore è spento
(posizione della chiave d'accensione ).
Immobilizer
L'immobilizer impedisce la messa in moto del veicolo da
parte di persone non autorizzate.Nella chiave si trova un chip che disa ttiva automaticamente l'immobilizer non
appena si infila la chiave d'accensione nel blocchetto d'avviamento.
L'immobilizer si attiva automaticamente nell'istante in cui si sfila la chiave
dal blocchetto di avviamento.
Perciò il motore può essere messo in moto solo per mezzo di una chiave origi-
nale SEAT adeguatamente codificata.
Avvertenza
Solo se si è in possesso di una chiave originale SEAT si è sicuri che il veicolo
funzioni correttamente.Avviamento e spegnimento del motoreMotori a benzina: accensione
Il motore può essere acceso solo usando una chiave originale
SEAT correttamente codificata per il proprio veicolo.– Posizionare la leva del cambio sulla folle, quindi premere a fondo il pedale della frizione e tenerlo premuto. In questo modo si faci-
lita il compito del motorino di avviamento, che si trova a dover
sollecitare soltanto il motore.
– Girare la chiave di accensione fino alla posizione ⇒ pag. 175 di
avviamento.
A2A0
A2
alteaXL_italia Seite 176 Di enstag, 3. Februar 2009 3:15 15

Guida177
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

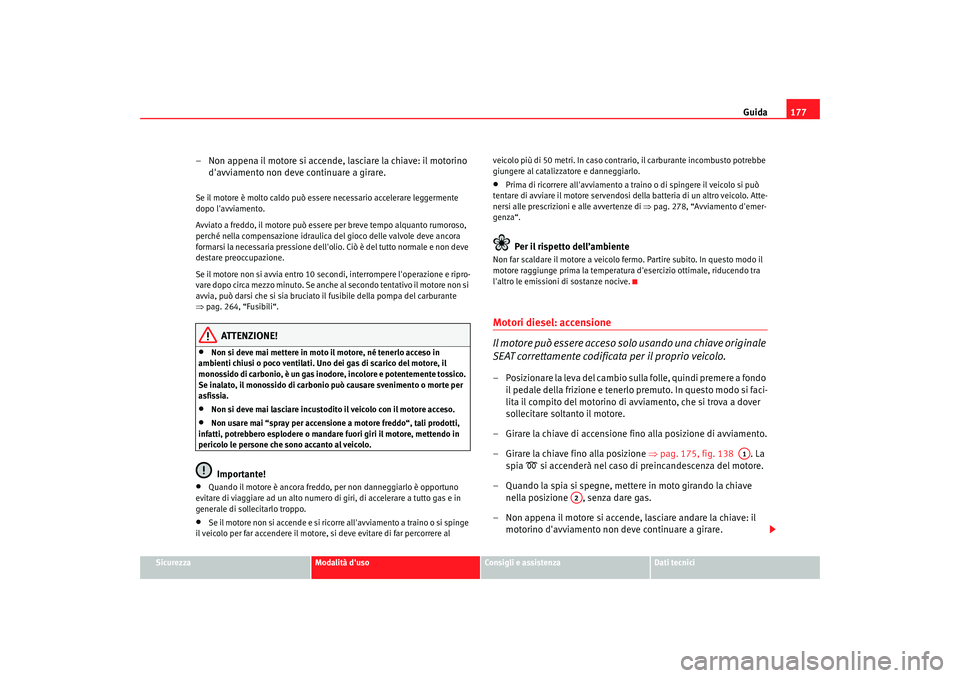

– Non appena il motore si accende, lasciare la chiave: il motorino
d'avviamento non deve continuare a girare.Se il motore è molto caldo può essere necessario accelerare leggermente
dopo l'avviamento.
Avviato a freddo, il motore può essere per breve tempo alquanto rumoroso,
perché nella compensazione idraulica del gioco delle valvole deve ancora
formarsi la necessaria pressione dell'olio. Ciò è del tutto normale e non deve
destare preoccupazione.
Se il motore non si avvia entro 10 seco ndi, interrompere l'operazione e ripro-
vare dopo circa mezzo minuto. Se anche al secondo tentativo il motore non si
avvia, può darsi che si sia bruciato il fusibile della pompa del carburante
⇒ pag. 264, “Fusibili“.
ATTENZIONE!
•
Non si deve mai mettere in moto il motore, né tenerlo acceso in
ambienti chiusi o poco ventilati. Uno dei gas di scarico del motore, il
monossido di carbonio, è un gas inodore, incolore e potentemente tossico.
Se inalato, il monossido di carbonio può causare svenimento o morte per
asfissia.
•
Non si deve mai lasciare incustodito il veicolo con il motore acceso.
•
Non usare mai “spray per accensione a motore freddo“, tali prodotti,
infatti, potrebbero esplodere o mandare fuori giri il motore, mettendo in
pericolo le persone che sono accanto al veicolo.Importante!
•
Quando il motore è ancora freddo , per non danneggiarlo è opportuno
evitare di viaggiare ad un alto numero di giri, di accelerare a tutto gas e in
generale di sollecitarlo troppo.
•
Se il motore non si accende e si ricorre all'avviamento a traino o si spinge
il veicolo per far accendere il motore, si deve evitare di far percorrere al veicolo più di 50 metri. In caso contrari
o, il carburante incombusto potrebbe
giungere al catalizzatore e danneggiarlo.
•
Prima di ricorrere all'avviamento a trai no o di spingere il veicolo si può
tentare di avviare il motore servendosi de lla batteria di un altro veicolo. Atte-
nersi alle prescrizioni e alle avvertenze di ⇒pag. 278, “Avviamento d'emer-
genza“.Per il rispetto dell’ambiente
Non far scaldare il motore a veicolo fe rmo. Partire subito. In questo modo il
motore raggiunge prima la temperatura d'esercizio ottimale, riducendo tra
l'altro le emissioni di sostanze nocive.Motori diesel: accensione
Il motore può essere acceso solo usando una chiave originale
SEAT correttamente codificata per il proprio veicolo.– Posizionare la leva del cambio sulla folle, quindi premere a fondo il pedale della frizione e tenerlo premuto. In questo modo si faci-
lita il compito del motorino di avviamento, che si trova a dover
sollecitare soltanto il motore.
– Girare la chiave di accensione fino alla posizione di avviamento.
– Girare la chiave fino alla posizione ⇒pag. 175, fig. 138 . La
spia

si accenderà nel caso di preincandescenza del motore.
– Quando la spia si spegne, mettere in moto girando la chiave nella posizione , senza dare gas.
– Non appena il motore si accende, lasciare andare la chiave: il motorino d'avviamento non deve continuare a girare.
A1
A2
alteaXL_italia Seite 177 Di enstag, 3. Februar 2009 3:15 15

Guida

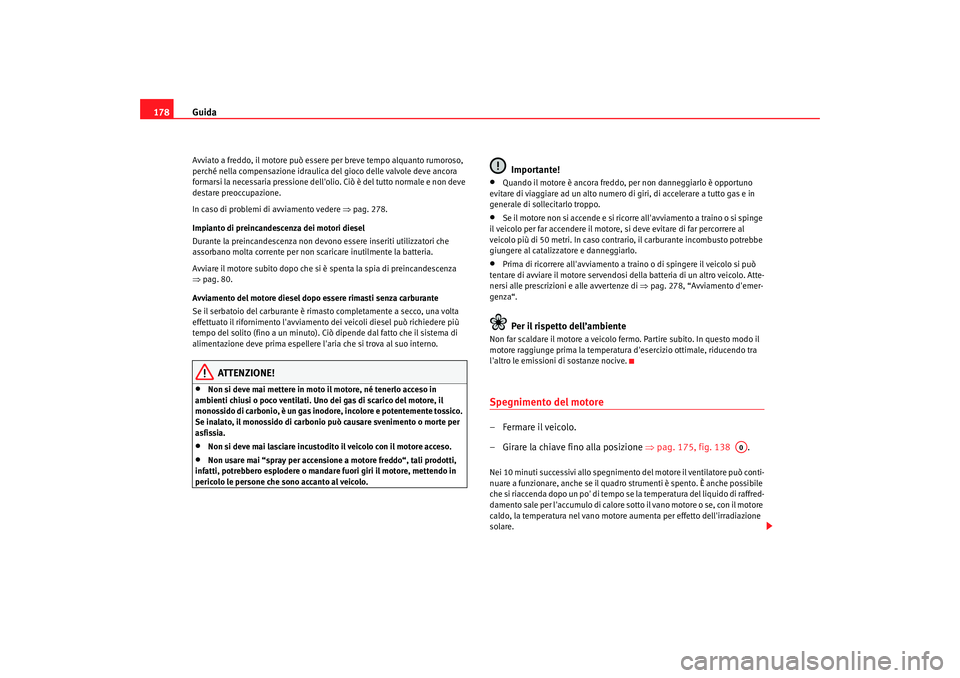

178Avviato a freddo, il motore può essere per breve tempo alquanto rumoroso,
perché nella compensazione idraulica del gioco delle valvole deve ancora
formarsi la necessaria pressione dell'olio. Ciò è del tutto normale e non deve
destare preoccupazione.
In caso di problemi di avviamento vedere ⇒pag. 278.
Impianto di preincandescenza dei motori diesel
Durante la preincandescenza non devono essere inseriti utilizzatori che
assorbano molta corrente per non sc aricare inutilmente la batteria.
Avviare il motore subito dopo che si è spenta la spia di preincandescenza
⇒ pag. 80.
Avviamento del motore diesel dopo essere rimasti senza carburante
Se il serbatoio del carburante è ri masto completamente a secco, una volta
effettuato il rifornimento l'avviamento dei veicoli diesel può richiedere più
tempo del solito (fino a un minuto). Ci ò dipende dal fatto che il sistema di
alimentazione deve prima espellere l'aria che si trova al suo interno.
ATTENZIONE!
•
Non si deve mai mettere in moto il motore, né tenerlo acceso in
ambienti chiusi o poco ventilati. Uno dei gas di scarico del motore, il
monossido di carbonio, è un gas inodor e, incolore e potentemente tossico.
Se inalato, il monossido di carbonio può causare svenimento o morte per
asfissia.
•
Non si deve mai lasciare incustodit o il veicolo con il motore acceso.
•
Non usare mai “spray per accensione a motore freddo“, tali prodotti,
infatti, potrebbero esplodere o mandare fuori giri il motore, mettendo in
pericolo le persone che sono accanto al veicolo.
Importante!
•
Quando il motore è ancora freddo , per non danneggiarlo è opportuno
evitare di viaggiare ad un alto numero di giri, di accelerare a tutto gas e in
generale di sollecitarlo troppo.
•
Se il motore non si accende e si rico rre all'avviamento a traino o si spinge
il veicolo per far accendere il motore, si deve evitare di far percorrere al
veicolo più di 50 metri. In caso contra rio, il carburante incombusto potrebbe
giungere al catalizzatore e danneggiarlo.
•
Prima di ricorrere all'avviamento a traino o di spingere il veicolo si può
tentare di avviare il motore servendosi della batteria di un altro veicolo. Atte-
nersi alle prescrizioni e alle avvertenze di ⇒ pag. 278, “Avviamento d'emer-
genza“.Per il rispetto dell’ambiente
Non far scaldare il motore a veicolo fermo. Partire subito. In questo modo il
motore raggiunge prima la temperatura d'esercizio ottimale, riducendo tra
l'altro le emissioni di sostanze nocive.Spegnimento del motore– Fermare il veicolo.
– Girare la chiave fino alla posizione ⇒ pag. 175, fig. 138 .Nei 10 minuti successivi allo spegniment o del motore il ventilatore può conti-
nuare a funzionare, anche se il quadro strumenti è spento. È anche possibile
che si riaccenda dopo un po' di tempo se la temperatura del liquido di raffred-
damento sale per l'accumulo di calore sotto il vano motore o se, con il motore
caldo, la temperatura nel vano motore aumenta per effetto dell'irradiazione
solare.
A0
alteaXL_italia Seite 178 Di enstag, 3. Februar 2009 3:15 15

Guida179
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
ATTENZIONE!
•
Non si deve mai spegnere il motore quando il veicolo è ancora in movi-
mento.
•
Il servofreno funziona infatti so ltanto a motore acceso. Quando il
motore è spento, sul pedale del freno è necessario esercitare una pressione
molto maggiore rispetto al normale. Dal momento che a quel punto non si
può più frenare con l'efficacia consueta, ci si espone a un rischio più
elevato di causare un incidente e di subire gravi lesioni.
•
Quando si sfila dal blocchetto la chiave di accensione, è possibile che
si inserisca subito il bloccasterzo. In tale caso diventa praticamente impos-
sibile effettuare qualsiasi manovra. Pericolo di incidente!Importante!
Dopo che il motore è stato sottoposto a forti sollecitazioni per un lungo
periodo di tempo, allo spegnimento si ha un notevole accumulo di calore nel
vano motore, ed il rischio che il motore si danneggi è molto elevato! Si consi-
glia perciò di far girare il motore al minimo per 2 minuti circa prima di
spegnerlo.

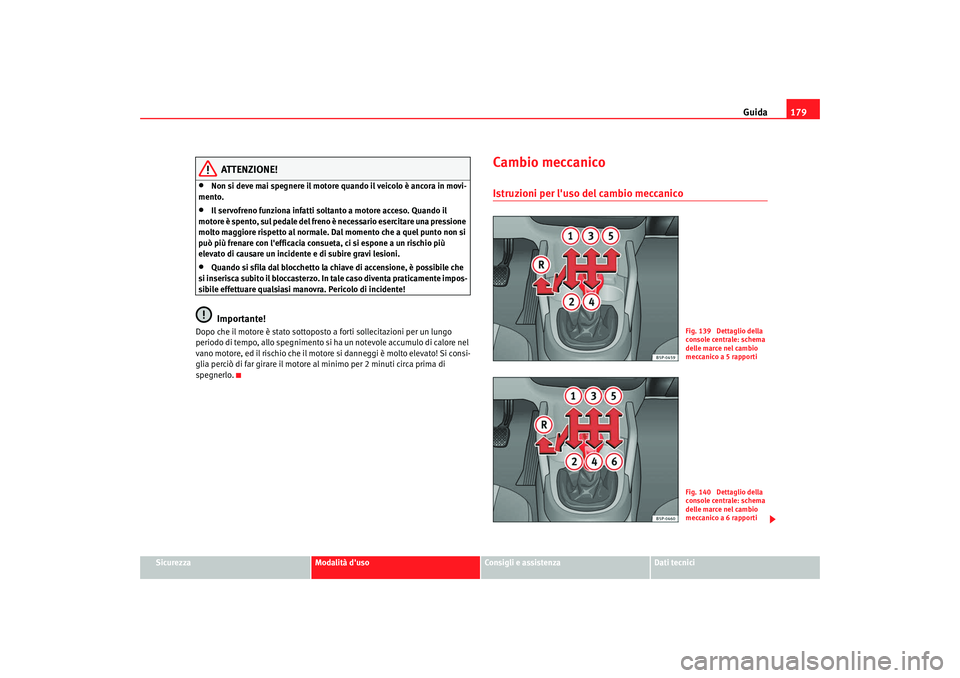

Cambio meccanicoIstruzioni per l'uso del cambio meccanico
Fig. 139 Dettaglio della
console centrale: schema
delle marce nel cambio
meccanico a 5 rapportiFig. 140 Dettaglio della
console centrale: schema
delle marce nel cambio
meccanico a 6 rapporti
alteaXL_italia Seite 179 Di enstag, 3. Februar 2009 3:15 15
