Tecnologia intelligente

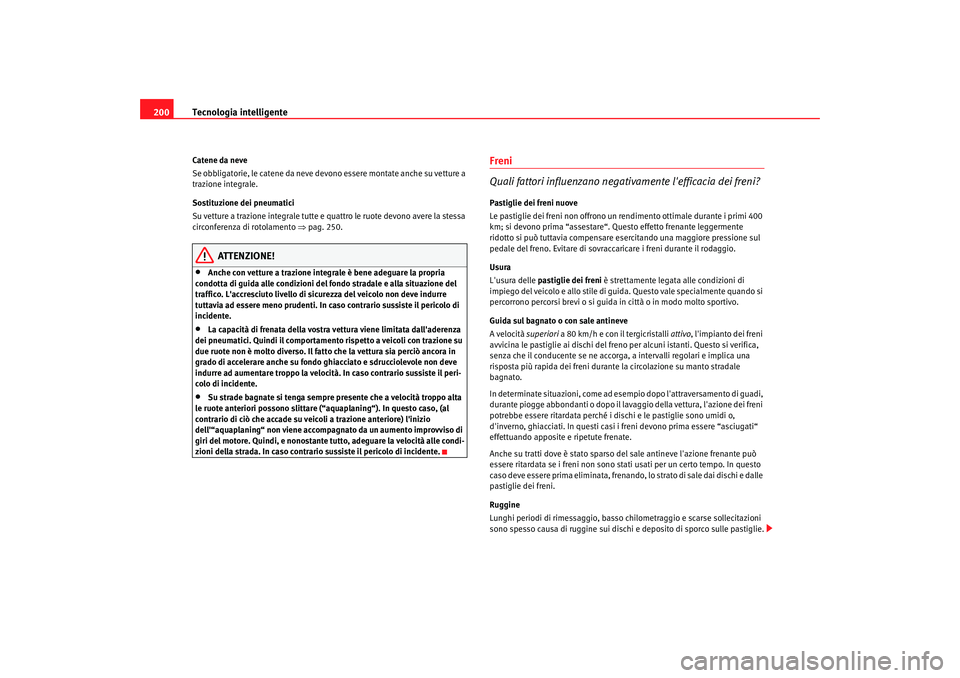

200Catene da neve
Se obbligatorie, le catene da neve devono essere montate anche su vetture a
trazione integrale.
Sostituzione dei pneumatici
Su vetture a trazione integrale tutte e quattro le ruote devono avere la stessa
circonferenza di rotolamento ⇒ pag. 250.
ATTENZIONE!
•
Anche con vetture a trazione integrale è bene adeguare la propria
condotta di guida alle condizioni del fondo stradale e alla situazione del
traffico. L'accresciuto livello di sicurezza del veicolo non deve indurre
tuttavia ad essere meno prudenti. In caso contrario sussiste il pericolo di
incidente.
•
La capacità di frenata della vostra vettura viene limitata dall'aderenza
dei pneumatici. Quindi il comportamento rispetto a veicoli con trazione su
due ruote non è molto diverso. Il fatto che la vettura sia perciò ancora in
grado di accelerare anche su fondo ghiacciato e sdrucciolevole non deve
indurre ad aumentare troppo la velocità. In caso contrario sussiste il peri-
colo di incidente.
•
Su strade bagnate si tenga sempre presente che a velocità troppo alta
le ruote anteriori possono slittare (“aquaplaning“). In questo caso, (al
contrario di ciò che accade su veicoli a trazione anteriore) l'inizio
dell'“aquaplaning“ non viene accompagnato da un aumento improvviso di
giri del motore. Quindi, e nonostante tutto, adeguare la velocità alle condi-
zioni della strada. In caso contrario sussiste il pericolo di incidente.
Freni
Quali fattori influenzano negativamente l'efficacia dei freni?Pastiglie dei freni nuove
Le pastiglie dei freni non offrono un rendimento ottimale durante i primi 400
km; si devono prima “assestare“. Questo effetto frenante leggermente
ridotto si può tuttavia compensare esercitando una maggiore pressione sul
pedale del freno. Evitare di sovraccaricare i freni durante il rodaggio.
Usura
L'usura delle pastiglie dei freni è strettamente legata alle condizioni di
impiego del veicolo e allo stile di guida. Questo vale specialmente quando si
percorrono percorsi brevi o si guida in città o in modo molto sportivo.
Guida sul bagnato o con sale antineve
A velocità superiori a 80 km/h e con il tergicristalli attivo, l'impianto dei freni
avvicina le pastiglie ai dischi del freno per alcuni istanti. Questo si verifica,
senza che il conducente se ne accorga, a intervalli regolari e implica una
risposta più rapida dei freni durante la circolazione su manto stradale
bagnato.
In determinate situazioni, come ad esempio dopo l'attraversamento di guadi,
durante piogge abbondanti o dopo il la vaggio della vettura, l'azione dei freni
potrebbe essere ritardata perché i dischi e le pastiglie sono umidi o,
d'inverno, ghiacciati. In questi casi i freni devono prima essere “asciugati“
effettuando apposite e ripetute frenate.
Anche su tratti dove è stato sparso del sale antineve l'azione frenante può
essere ritardata se i freni non sono stat i usati per un certo tempo. In questo
caso deve essere prima eliminata, frenando, lo strato di sale dai dischi e dalle
pastiglie dei freni.
Ruggine
Lunghi periodi di rimessaggio, basso chilometraggio e scarse sollecitazioni
sono spesso causa di ruggine sui dischi e deposito di sporco sulle pastiglie.
alteaXL_italia Seite 200 Di enstag, 3. Februar 2009 3:15 15
Page 202 of 313

Tecnologia intelligente201
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

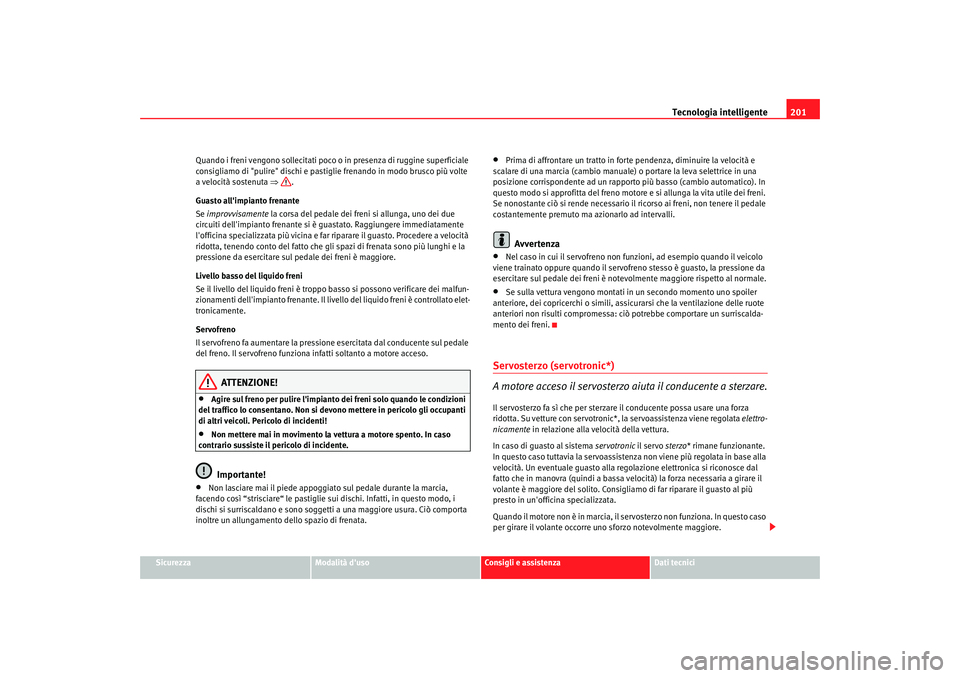

Quando i freni vengono sollecitati poco
o in presenza di ruggine superficiale
consigliamo di "pulire" dischi e pastig lie frenando in modo brusco più volte
a velocità sostenuta ⇒.
Guasto all'impianto frenante
Se improvvisamente la corsa del pedale dei freni si allunga, uno dei due
circuiti dell'impianto frenante si è guastato. Raggiungere immediatamente
l'officina specializzata più vicina e far riparare il guasto. Procedere a velocità
ridotta, tenendo conto del fatto che gli spazi di frenata sono più lunghi e la
pressione da esercitare sul pedale dei freni è maggiore.
Livello basso del liquido freni
Se il livello del liquido freni è troppo basso si possono verificare dei malfun-
zionamenti dell'impianto frenante. Il live llo del liquido freni è controllato elet-
tronicamente.
Servofreno
Il servofreno fa aumentare la pressione esercitata dal conducente sul pedale
del freno. Il servofreno funziona infatti soltanto a motore acceso.
ATTENZIONE!
•
Agire sul freno per pulire l'impianto dei freni solo quando le condizioni
del traffico lo consentano. Non si devono mettere in pericolo gli occupanti
di altri veicoli. Pericolo di incidenti!
•
Non mettere mai in movimento la vettura a motore spento. In caso
contrario sussiste il pericolo di incidente.Importante!
•
Non lasciare mai il piede appoggiato sul pedale durante la marcia,
facendo così “strisciare“ le pastiglie sui dischi. Infatti, in questo modo, i
dischi si surriscaldano e sono soggetti a una maggiore usura. Ciò comporta
inoltre un allungamento dello spazio di frenata.
•
Prima di affrontare un tratto in forte pendenza, diminuire la velocità e
scalare di una marcia (cambio manuale) o portare la leva selettrice in una
posizione corrispondente ad un rapporto più basso (cambio automatico). In
questo modo si approfitta del freno motore e si allunga la vita utile dei freni.
Se nonostante ciò si rende necessario il ricorso ai freni, non tenere il pedale
costantemente premuto ma azionarlo ad intervalli.Avvertenza
•
Nel caso in cui il servofreno non funzioni, ad esempio quando il veicolo
viene trainato oppure quando il servofreno stesso è guasto, la pressione da
esercitare sul pedale dei freni è notev olmente maggiore rispetto al normale.
•
Se sulla vettura vengono montati in un secondo momento uno spoiler
anteriore, dei copricerchi o simili, assicurarsi che la ventilazione delle ruote
anteriori non risulti compromessa: ciò potrebbe comportare un surriscalda-
mento dei freni.
Servosterzo (servotronic*)
A motore acceso il servosterzo aiuta il conducente a sterzare.Il servosterzo fa sì che per sterzare il conducente possa usare una forza
ridotta. Su vetture con servotronic*, la servoassistenza viene regolata elettro-
nicamente in relazione alla velocità della vettura.
In caso di guasto al sistema servotronic il servo sterzo* rimane funzionante.
In questo caso tuttavia la servoassistenza non viene più regolata in base alla
velocità. Un eventuale guasto alla re golazione elettronica si riconosce dal
fatto che in manovra (quindi a bassa velocità) la forza necessaria a girare il
volante è maggiore del solito. Consigli amo di far riparare il guasto al più
presto in un'officina specializzata.
Quando il motore non è in marcia, il servosterzo non funziona. In questo caso
per girare il volante occorre uno sforzo notevolmente maggiore.
alteaXL_italia Seite 201 Di enstag, 3. Februar 2009 3:15 15
Page 203 of 313

Tecnologia intelligente

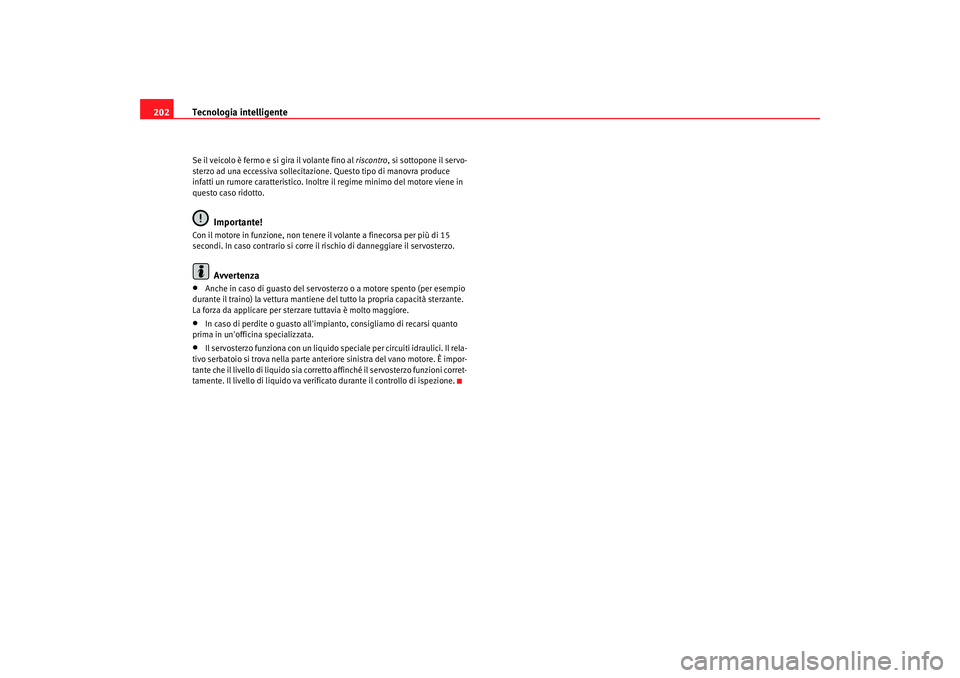

202Se il veicolo è fermo e si gira il volante fino al riscontro, si sottopone il servo-
sterzo ad una eccessiva sollecitazione. Questo tipo di manovra produce
infatti un rumore caratteristico. Inoltre il regime minimo del motore viene in
questo caso ridotto.
Importante!
Con il motore in funzione, non tenere il volante a finecorsa per più di 15
secondi. In caso contrario si corre il rischio di danneggiare il servosterzo.
Avvertenza
•
Anche in caso di guasto del servosterzo o a motore spento (per esempio
durante il traino) la vettura mantiene del tutto la propria capacità sterzante.
La forza da applicare per sterzare tuttavia è molto maggiore.
•
In caso di perdite o guasto all'impianto, consigliamo di recarsi quanto
prima in un'officina specializzata.
•
Il servosterzo funziona con un liquido speciale per circuiti idraulici. Il rela-
tivo serbatoio si trova nella parte ante riore sinistra del vano motore. È impor-
tante che il livello di liquido sia corretto affinché il servosterzo funzioni corret-
tamente. Il livello di liquido va verificato durante il controllo di ispezione.
alteaXL_italia Seite 202 Di enstag, 3. Februar 2009 3:15 15
Page 204 of 313

Guida economica ed ecologica203
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Guida economica ed ecologicaRodaggioRodaggio del motore
Nei primi 1500 chilometri i motori nuovi vanno rodati a
dovere.I primi 1.000 chilometri
– Non viaggiare ad una velocità superiore ai 2/3 di quella
massima.
– Non premere fino in fondo il pedale dell'acceleratore.
– Evitare i regimi elevati.
– Non trainare rimorchi.
Dai 1.000 ai 1.500 chilometri
– Passare gradualmente alle velocità e ai regimi massimi.Durante le prime ore d'esercizio l'attrito interno del motore è maggiore
perché il funzionamento di vari componenti mobili non è ancora armonizzato.
Per il rispetto dell’ambiente
Un rodaggio accurato del motore ne aumenta la durata, riducendo allo stesso
tempo il consumo di olio.
Effetto frenante e spazio di frenata
Le varie condizioni di marcia e il fondo stradale sono fattori
che influiscono sull'effetto frenante e lo spazio di frenata.Per avere un buon effetto frenante è importante che le pastiglie dei freni non
siano consumate. L'usura delle pastiglie dei freni è strettamente legata alle
condizioni di impiego del veicolo e allo stile di guida individuale. Qualora il
veicolo sia utilizzato spesso nel traffico cittadino e per percorrere brevi
tragitti o nel caso in cui il conducen te abbia uno stile di guida decisamente
sportivo, si consiglia di far controllare lo spessore delle pastiglie dei freni nei
centri Service con maggiore frequenza rispetto a quanto indicato nel
Programma Service.
Quando si guida con i freni bagnati, come p. es. quando si attraversa una
pozza o un corso d'acqua, in caso di forti piogge o dopo il lavaggio del
veicolo, l'efficacia dei freni si riduce a causa dell'umidità o del gelo invernale
che si posano sui dischi: per questo mo tivo è necessario prima “asciugare i
freni“ azionandoli alcune volte.
ATTENZIONE!
Se lo spazio di frenata è troppo lungo o il sistema frenante non funziona
alla perfezione aumenta il rischio di causare un incidente.•
Le pastiglie raggiungono il loro normale livello di attrito solo dopo i
primi 400 chilometri. Questo effetto frenante leggermente ridotto si può
tuttavia compensare esercitando una maggiore pressione sul pedale del
freno. Questo fenomeno si ripresenta ogni volta che si sostituiscono le
pastiglie.
•
L'effetto frenante può essere ritardato se i freni sono bagnati o gelati o
se il manto stradale è stato cosparso di sale.
alteaXL_italia Seite 203 Di enstag, 3. Februar 2009 3:15 15
Page 205 of 313

Guida economica ed ecologica

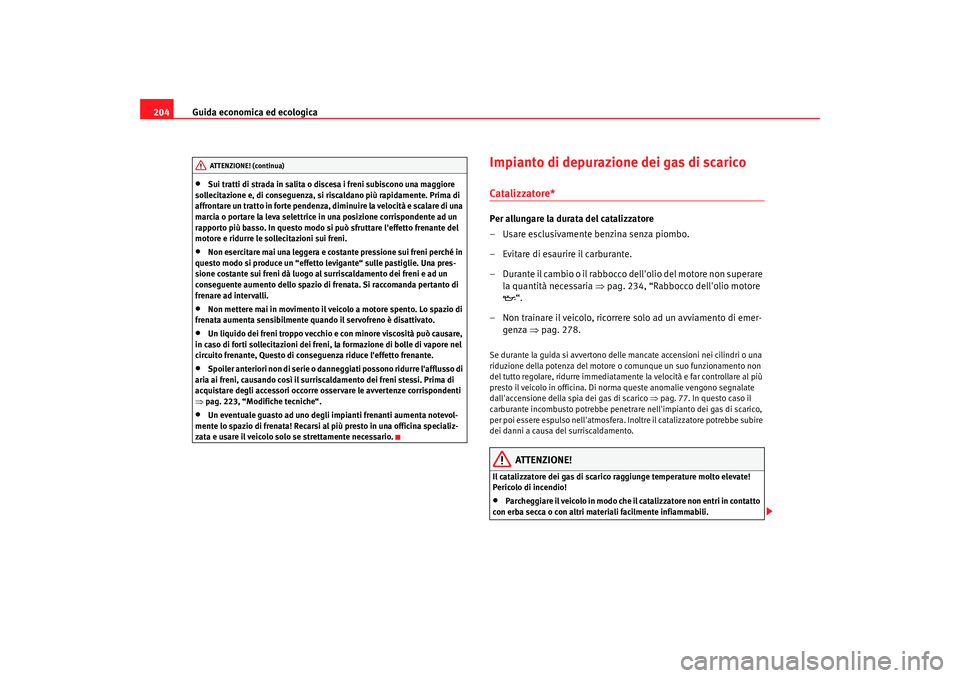

204•
Sui tratti di strada in salita o di scesa i freni subiscono una maggiore
sollecitazione e, di conseguenza, si riscaldano più rapidamente. Prima di
affrontare un tratto in forte pendenza, diminuire la velocità e scalare di una
marcia o portare la leva selettrice in una posizione corrispondente ad un
rapporto più basso. In questo modo si può sfruttare l'effetto frenante del
motore e ridurre le sollecitazioni sui freni.
•
Non esercitare mai una leggera e costante pressione sui freni perché in
questo modo si produce un “effetto levigante“ sulle pastiglie. Una pres-
sione costante sui freni dà luogo al surriscaldamento dei freni e ad un
conseguente aumento dello spazio di frenata. Si raccomanda pertanto di
frenare ad intervalli.
•
Non mettere mai in movimento il veicolo a motore spento. Lo spazio di
frenata aumenta sensibilmente quando il servofreno è disattivato.
•
Un liquido dei freni troppo vecchio e con minore viscosità può causare,
in caso di forti sollecitazioni dei freni, la formazione di bolle di vapore nel
circuito frenante, Questo di conseguenza riduce l'effetto frenante.
•
Spoiler anteriori non di serie o danneggiati possono ridurre l'afflusso di
aria ai freni, causando così il surri scaldamento dei freni stessi. Prima di
acquistare degli accessori occorre osservare le avvertenze corrispondenti
⇒ pag. 223, “Modifiche tecniche“.
•
Un eventuale guasto ad uno degli impianti frenanti aumenta notevol-
mente lo spazio di frenata! Recarsi al più presto in una officina specializ-
zata e usare il veicolo solo se strettamente necessario.
Impianto di depurazione dei gas di scaricoCatalizzatore*Per allungare la durata del catalizzatore
– Usare esclusivamente benzina senza piombo.
– Evitare di esaurire il carburante.
– D u ra n te il ca m b i o o il ra b b o cco d e ll' o li o d e l m o t o r e n o n su p e ra r e la quantità necessaria ⇒ pag. 234, “Rabbocco dell'olio motore
“.
– Non trainare il veicolo, ricorrere solo ad un avviamento di emer- genza ⇒pag. 278.Se durante la guida si avvertono delle mancate accensioni nei cilindri o una
riduzione della potenza del motore o comunque un suo funzionamento non
del tutto regolare, ridurre immediatamente la velocità e far controllare al più
presto il veicolo in officina. Di norma queste anomalie vengono segnalate
dall'accensione della spia dei gas di scarico ⇒pag. 77. In questo caso il
carburante incombusto potrebbe penetra re nell'impianto dei gas di scarico,
per poi essere espulso nell'atmosfera. Inoltre il catalizzatore potrebbe subire
dei danni a causa del surriscaldamento.
ATTENZIONE!
Il catalizzatore dei gas di scarico raggiunge temperature molto elevate!
Pericolo di incendio!•
Parcheggiare il veicolo in modo che il catalizzatore non entri in contatto
con erba secca o con altri materiali facilmente infiammabili.
ATTENZIONE! (continua)
alteaXL_italia Seite 204 Di enstag, 3. Februar 2009 3:15 15
Page 206 of 313

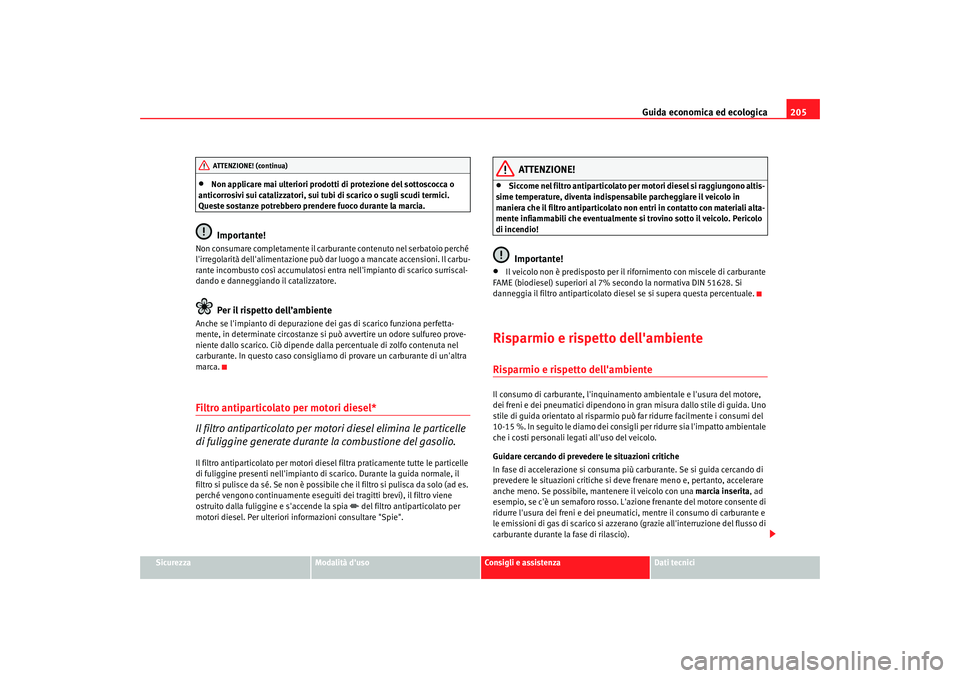

Guida economica ed ecologica205
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
Non applicare mai ulteriori prodotti di protezione del sottoscocca o
anticorrosivi sui catalizzatori, sui tubi di scarico o sugli scudi termici.
Queste sostanze potrebbero prendere fuoco durante la marcia.Importante!
Non consumare completamente il carburante contenuto nel serbatoio perché
l'irregolarità dell'aliment azione può dar luogo a mancate accensioni. Il carbu-
rante incombusto così accumulatosi entr a nell'impianto di scarico surriscal-
dando e danneggiando il catalizzatore.
Per il rispetto dell’ambiente
Anche se l'impianto di depurazione dei gas di scarico funziona perfetta-
mente, in determinate circostanze si può avvertire un odore sulfureo prove-
niente dallo scarico. Ciò dipende dalla percentuale di zolfo contenuta nel
carburante. In questo caso consigliamo di provare un carburante di un'altra
marca.Filtro antiparticolato per motori diesel*
Il filtro antiparticolato per motori diesel elimina le particelle
di fuliggine generate durant e la combustione del gasolio.Il filtro antiparticolato per motori diesel filtra praticamente tutte le particelle
di fuliggine presenti nell'impianto di scarico. Durante la guida normale, il
filtro si pulisce da sé. Se non è possibile che il filtro si pulisca da solo (ad es.
perché vengono continuamente eseguiti dei tragitti brevi), il filtro viene
ostruito dalla fuliggine e s'accende la spia
del filtro antiparticolato per
motori diesel. Per ulteriori informazioni consultare "Spie".
ATTENZIONE!
•
Siccome nel filtro antiparticolato per motori diesel si raggiungono altis-
sime temperature, diventa indispensabile parcheggiare il veicolo in
maniera che il filtro antiparticolato non entri in contatto con materiali alta-
mente infiammabili che eventualmente si trovino sotto il veicolo. Pericolo
di incendio!Importante!
•
Il veicolo non è predisposto per il rifornimento con miscele di carburante
FAME (biodiesel) superiori al 7% sec ondo la normativa DIN 51628. Si
danneggia il filtro antiparticolato diesel se si supera questa percentuale.
Risparmio e rispetto dell'ambienteRisparmio e rispetto dell'ambienteIl consumo di carburante, l'inquinamen to ambientale e l'usura del motore,
dei freni e dei pneumatici dipendono in gran misura dallo stile di guida. Uno
stile di guida orientato al risparmio può far ridurre facilmente i consumi del
10-15 %. In seguito le diamo dei consigli per ridurre sia l'impatto ambientale
che i costi personali legati all'uso del veicolo.
Guidare cercando di prevedere le situazioni critiche
In fase di accelerazione si consuma più carburante. Se si guida cercando di
prevedere le situazioni critiche si deve frenare meno e, pertanto, accelerare
anche meno. Se possibile, mantenere il veicolo con una marcia inserita, ad
esempio, se c'è un semaforo rosso. L'azione frenante del motore consente di
ridurre l'usura dei freni e dei pneumatici, mentre il consumo di carburante e
le emissioni di gas di scarico si azzerano (grazie all'interruzione del flusso di
carburante durante la fase di rilascio).
ATTENZIONE! (continua)
alteaXL_italia Seite 205 Di enstag, 3. Februar 2009 3:15 15
Page 207 of 313

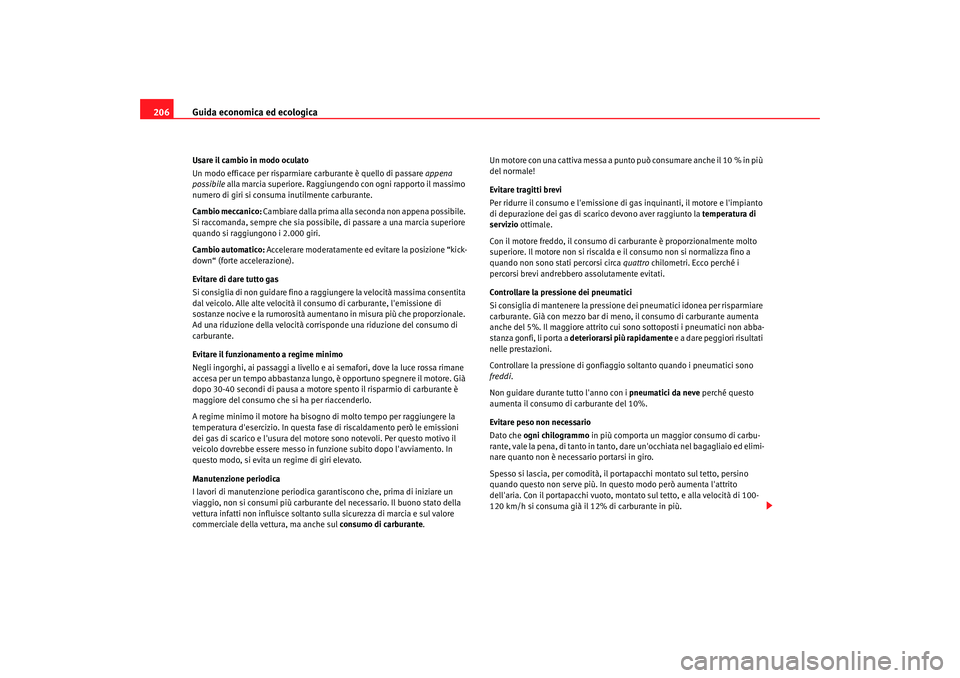

Guida economica ed ecologica
206Usare il cambio in modo oculato
Un modo efficace per risparmiare carburante è quello di passare appena
possibile alla marcia superiore. Raggiungendo con ogni rapporto il massimo
numero di giri si cons uma inutilmente carburante.
Cambio meccanico: Cambiare dalla prima alla seconda non appena possibile.
Si raccomanda, sempre che sia possibile, di passare a una marcia superiore
quando si raggiungono i 2.000 giri.
Cambio automatico: Accelerare moderatamente ed evitare la posizione “kick-
down“ (forte accelerazione).
Evitare di dare tutto gas
Si consiglia di non guidare fino a raggiungere la velocità massima consentita
dal veicolo. Alle alte velocità il consumo di carburante, l'emissione di
sostanze nocive e la rumorosità aumentano in misura più che proporzionale.
Ad una riduzione della velocità corrisponde una riduzione del consumo di
carburante.
Evitare il funzionamento a regime minimo
Negli ingorghi, ai passaggi a livello e ai semafori, dove la luce rossa rimane
accesa per un tempo abbastanza lungo, è opportuno spegnere il motore. Già
dopo 30-40 secondi di pausa a motore spento il risparmio di carburante è
maggiore del consumo che si ha per riaccenderlo.
A regime minimo il motore ha bisogno di molto tempo per raggiungere la
temperatura d'esercizio. In questa fa se di riscaldamento però le emissioni
dei gas di scarico e l'usura del motore sono notevoli. Per questo motivo il
veicolo dovrebbe essere messo in funzione subito dopo l'avviamento. In
questo modo, si evita un regime di giri elevato.
Manutenzione periodica
I lavori di manutenzione periodica gara ntiscono che, prima di iniziare un
viaggio, non si consumi più carburante del necessario. Il buono stato della
vettura infatti non influisce soltanto sulla sicurezza di marcia e sul valore
commerciale della vettura, ma anche sul consumo di carburante.Un motore con una cattiva messa a punto può consumare anche il 10 % in più
del normale!
Evitare tragitti brevi
Per ridurre il consumo e l'emissione di
gas inquinanti, il motore e l'impianto
di depurazione dei gas di scarico devono aver raggiunto la temperatura di
servizio ottimale.
Con il motore freddo, il consumo di carburante è proporzionalmente molto
superiore. Il motore non si riscalda e il consumo non si normalizza fino a
quando non sono stati percorsi circa quattro chilometri. Ecco perché i
percorsi brevi andrebbero assolutamente evitati.
Controllare la pressione dei pneumatici
Si consiglia di mantenere la pressione dei pneumatici idonea per risparmiare
carburante. Già con mezzo bar di meno , il consumo di carburante aumenta
anche del 5%. Il maggiore attrito cui so no sottoposti i pneumatici non abba-
stanza gonfi, li porta a deteriorarsi più rapidamente e a dare peggiori risultati
nelle prestazioni.
Controllare la pressione di gonfiaggio soltanto quando i pneumatici sono
freddi .
Non guidare durante tutto l'anno con i pneumatici da neve perché questo
aumenta il consumo di carburante del 10%.
Evitare peso non necessario
Dato che ogni chilogrammo in più comporta un maggior consumo di carbu-
rante, vale la pena, di tanto in tanto, dare un'occhiata nel bagagliaio ed elimi-
nare quanto non è necessario portarsi in giro.
Spesso si lascia, per comodità, il po rtapacchi montato sul tetto, persino
quando questo non serve più. In questo modo però aumenta l'attrito
dell'aria. Con il portapacchi vuoto, montato sul tetto, e alla velocità di 100-
120 km/h si consuma già il 12% di carburante in più.
alteaXL_italia Seite 206 Di enstag, 3. Februar 2009 3:15 15
Page 208 of 313

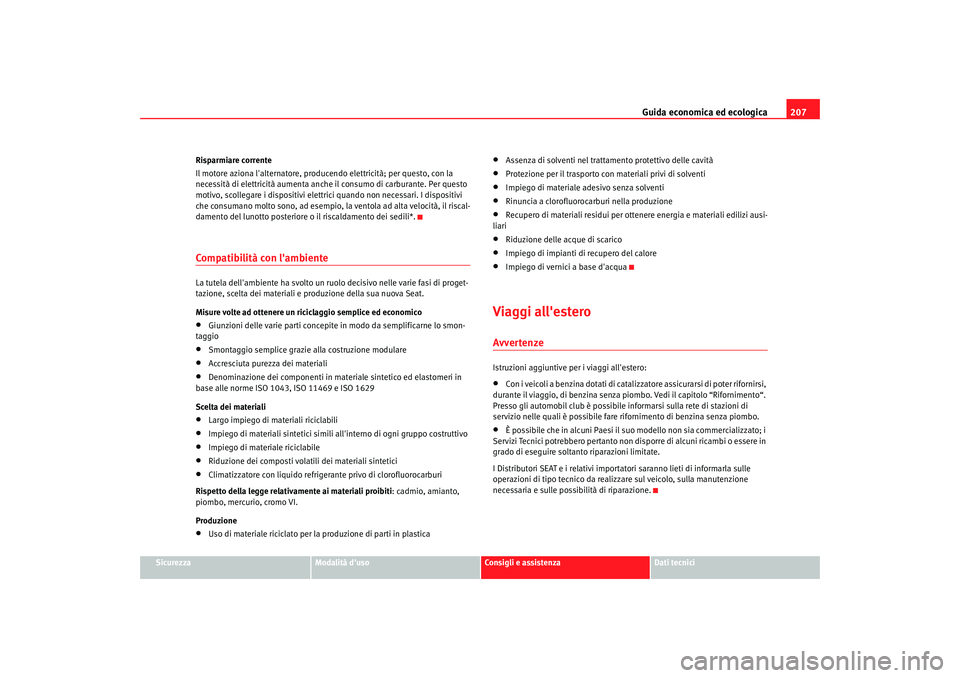

Guida economica ed ecologica207
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Risparmiare corrente
Il motore aziona l'alternatore, produc
endo elettricità; per questo, con la
necessità di elettricità aumenta anche il consumo di carburante. Per questo
motivo, scollegare i dispositivi elettrici quando non necessari. I dispositivi
che consumano molto sono, ad esempio, la ventola ad alta velocità, il riscal-
damento del lunotto posteriore o il riscaldamento dei sedili*.
Compatibilità con l'ambienteLa tutela dell'ambiente ha svolto un r uolo decisivo nelle varie fasi di proget-
tazione, scelta dei materiali e produzione della sua nuova Seat.
Misure volte ad ottenere un riciclaggio semplice ed economico•
Giunzioni delle varie parti concepite in modo da semplificarne lo smon-
taggio
•
Smontaggio semplice grazie alla costruzione modulare
•
Accresciuta purezza dei materiali
•
Denominazione dei componenti in mate riale sintetico ed elastomeri in
base alle norme ISO 1043, ISO 11469 e ISO 1629
Scelta dei materiali
•
Largo impiego di ma teriali riciclabili
•
Impiego di materiali sintet ici simili all'interno di ogni gruppo costruttivo
•
Impiego di materiale riciclabile
•
Riduzione dei composti volati li dei materiali sintetici
•
Climatizzatore con liquido refrigerante privo di clorofluorocarburi
Rispetto della legge relativamente ai materiali proibiti: cadmio, amianto,
piombo, mercurio, cromo VI.
Produzione
•
Uso di materiale riciclato per la produzione di parti in plastica
•
Assenza di solventi nel trattamento protettivo delle cavità
•
Protezione per il trasporto con materiali privi di solventi
•
Impiego di materiale adesivo senza solventi
•
Rinuncia a clorofluorocarburi nella produzione
•
Recupero di materiali residui per ottenere energia e materiali edilizi ausi-
liari
•
Riduzione delle acque di scarico
•
Impiego di impianti di recupero del calore
•
Impiego di vernici a base d'acqua
Viaggi all'esteroAvvertenzeIstruzioni aggiuntive per i viaggi all'estero:•
Con i veicoli a benzina dotati di catalizzatore assicurarsi di poter rifornirsi,
durante il viaggio, di benzina senza pi ombo. Vedi il capitolo “Rifornimento“.
Presso gli automobil club è possibile in formarsi sulla rete di stazioni di
servizio nelle quali è possibile fare rifornimento di benzina senza piombo.
•
È possibile che in alcuni Paesi il suo modello non sia commercializzato; i
Servizi Tecnici potrebbero pertanto non disporre di alcuni ricambi o essere in
grado di eseguire soltanto riparazioni limitate.
I Distributori SEAT e i relativi import atori saranno lieti di informarla sulle
operazioni di tipo tecnico da realiz zare sul veicolo, sulla manutenzione
necessaria e sulle possibilità di riparazione.
alteaXL_italia Seite 207 Di enstag, 3. Februar 2009 3:15 15
Page 209 of 313

Guida economica ed ecologica
208Copertura parziale dei fariSe ci si reca in un paese con circolazione sul lato opposto rispetto a quello del
paese in cui il veicolo è stato immatricolato, gli anabbaglianti abbagliano gli
utenti della strada che procedono in senso opposto.
Per evitare di abbagliare i conducenti dei veicoli che viaggiano nel senso
opposto, si devono coprire determinate parti del vetro dei proiettori con
speciali pellicole adesive. Per ricevere ulteriori informazioni in merito rivol-
gersi ad un qualsiasi centro Service.
Nei veicoli dotati di fari autodirezionabili, occorre prima scollegare il sistema
di rotazione. Recarsi in un'officina specializzata.
alteaXL_italia Seite 208 Di enstag, 3. Februar 2009 3:15 15
Page 210 of 313

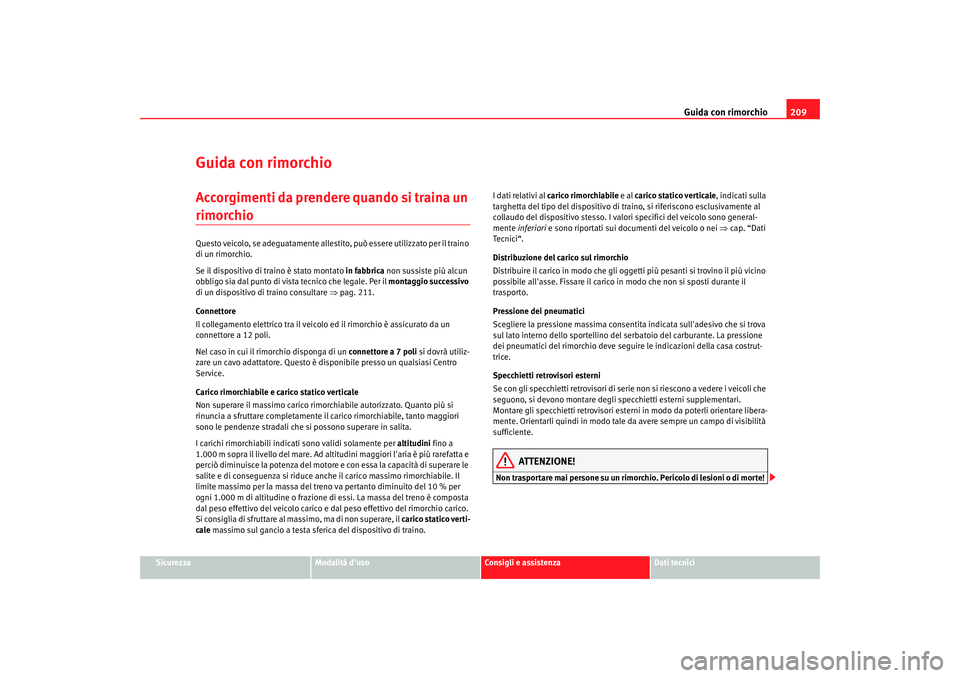

Guida con rimorchio209
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Guida con rimorchioAccorgimenti da prendere quando si traina un rimorchioQuesto veicolo, se adeguatamente allestito, può essere utilizzato per il traino
di un rimorchio.
Se il dispositivo di traino è stato montato in fabbrica non sussiste più alcun
obbligo sia dal punto di vista tecnico che legale. Per il montaggio successivo
di un dispositivo di traino consultare ⇒pag. 211.
Connettore
Il collegamento elettrico tra il veicolo ed il rimorchio è assicurato da un
connettore a 12 poli.
Nel caso in cui il rimorchio disponga di un connettore a 7 poli si dovrà utiliz-
zare un cavo adattatore. Questo è disponibile presso un qualsiasi Centro
Service.
Carico rimorchiabile e carico statico verticale
Non superare il massimo carico rimorchiabile autorizzato. Quanto più si
rinuncia a sfruttare completamente il carico rimorchiabile, tanto maggiori
sono le pendenze stradali che si possono superare in salita.
I carichi rimorchiabili indicati sono validi solamente per altitudini fino a
1.000 m sopra il livello del mare. Ad alti tudini maggiori l'aria è più rarefatta e
perciò diminuisce la potenza del motore e con essa la capacità di superare le
salite e di conseguenza si riduce anche il carico massimo rimorchiabile. Il
limite massimo per la massa del treno va pertanto diminuito del 10 % per
ogni 1.000 m di altitudine o frazione di essi. La massa del treno è composta
dal peso effettivo del veicolo carico e dal peso effettivo del rimorchio carico.
Si consiglia di sfruttare al massimo, ma di non superare, il carico statico verti-
cale massimo sul gancio a testa sferica del dispositivo di traino. I dati relativi al
carico rimorchiabile e al carico statico verticale , indicati sulla
targhetta del tipo del dispositivo di tr aino, si riferiscono esclusivamente al
collaudo del dispositivo stesso. I valori specifici del veicolo sono general-
mente inferiori e sono riportati sui documenti del veicolo o nei ⇒cap. “Dati
Te cn i ci“ .
Distribuzione del carico sul rimorchio
Distribuire il carico in modo che gli oggetti più pesanti si trovino il più vicino
possibile all'asse. Fissare il carico in modo che non si sposti durante il
trasporto.
Pressione dei pneumatici
Scegliere la pressione massima consentita indicata sull'adesivo che si trova
sul lato interno dello sportellino del se rbatoio del carburante. La pressione
dei pneumatici del rimorchio deve seguire le indicazioni della casa costrut-
trice.
Specchietti retrovisori esterni
Se con gli specchietti retrovisori di serie non si riescono a vedere i veicoli che
seguono, si devono montare degli specchietti esterni supplementari.
Montare gli specchietti retr ovisori esterni in modo da poterli orientare libera-
mente. Orientarli quindi in modo tale da avere sempre un campo di visibilità
sufficiente.
ATTENZIONE!
Non trasportare mai persone su un rimorchio. Pericolo di lesioni o di morte!
alteaXL_italia Seite 209 Di enstag, 3. Februar 2009 3:15 15
