Seat Altea XL 2010 Manuale del proprietario (in Italian)

Strumentazione69
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

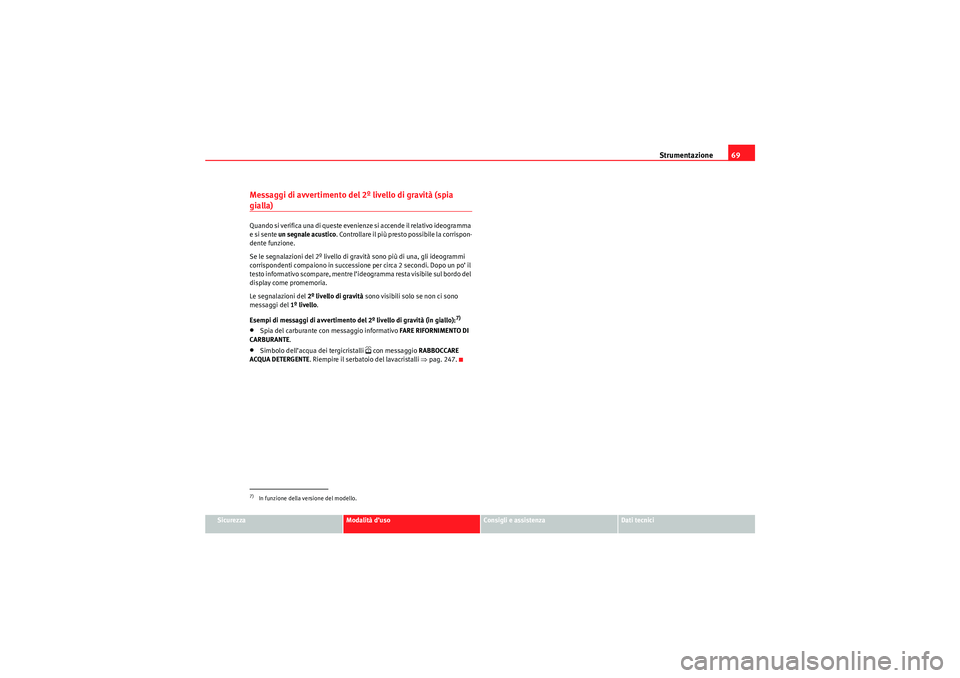

Messaggi di avvertimento del 2º livello di gravità (spia gialla)Q u and o si ve ri fi ca una d i q ues te e ve nie nze si a ccen de il re la ti vo id e ogra m ma
e si sente un segnale acustico . Controllare il più presto possibile la corrispon-
dente funzione.
Se le segnalazioni del 2º livello di gravità sono più di una, gli ideogrammi
corrispondenti compaiono in successione per circa 2 secondi. Dopo un po’ il
testo informativo scompare, mentre l’ideogramma resta visibile sul bordo del
display come promemoria.
Le segnalazioni del 2º livello di gravità sono visibili solo se non ci sono
messaggi del 1º livello.
Esempi di messaggi di avvertimento del 2º livello di gravità (in giallo):
7)
•Spia del carburante con messaggio informativo FARE RIFORNIMENTO DI
CARBURANTE .•Simbolo dell’acqua dei tergicristalli
 con messaggio RABBOCCARE
ACQUA DETERGENTE . Riempire il serbatoio del lavacristalli ⇒pag. 247.
7)In funzione della versione del modello.
AlteaXL_IT.book Seite 69 Dienstag, 1. September 2009 5:18 17

Strumentazione
70Menu quadro strumenti*Esempio di utilizzo dei menu:
Tutti i menu del quadro strumenti possono essere utilizzati in
base al principio descritto. I menu del quadro strumenti
possono variare a seconda della versione del modello.
Per illustrare l’uso dei menu, viene indicato come programmare un
avviso di velocità. Questa funzione è particolarmente utile, per
esempio quando il veicolo monta pneumatici invernali non conce-
piti per supportare la velocità massima del veicolo stesso.
1. Aprire il menu principale con la leva del MFA
–Accendere il quadro.
– Mantenere premuto il tasto per almeno due secondi, in
questo modo è possibile tornare al menu principale da un menu
diverso. Ripetere l’operazione fintanto che non viene visualiz-
zato il menu principale.
2. Aprire il menu “Configurazione“ con la leva del MFA
– Per selezionare un’opzione del menu, premere l’estremità supe- riore o inferiore del tasto. L’opzione selezionata sarà visualizzata
fra due righe, mentre sulla destra comparirà il simbolo di un
triangolo.
Fig. 44 Leva del tergicri-
stallo: tasto A per la
conferma del menu, tasto
B per il passaggio ad un
altro menu
Fig. 45 Comandi nel
volante: tasto A per la
conferma del menu, tasto
B per il passaggio ad un
altro menu
AB
AlteaXL_IT.book Seite 70 Dienstag, 1. September 2009 5:18 17

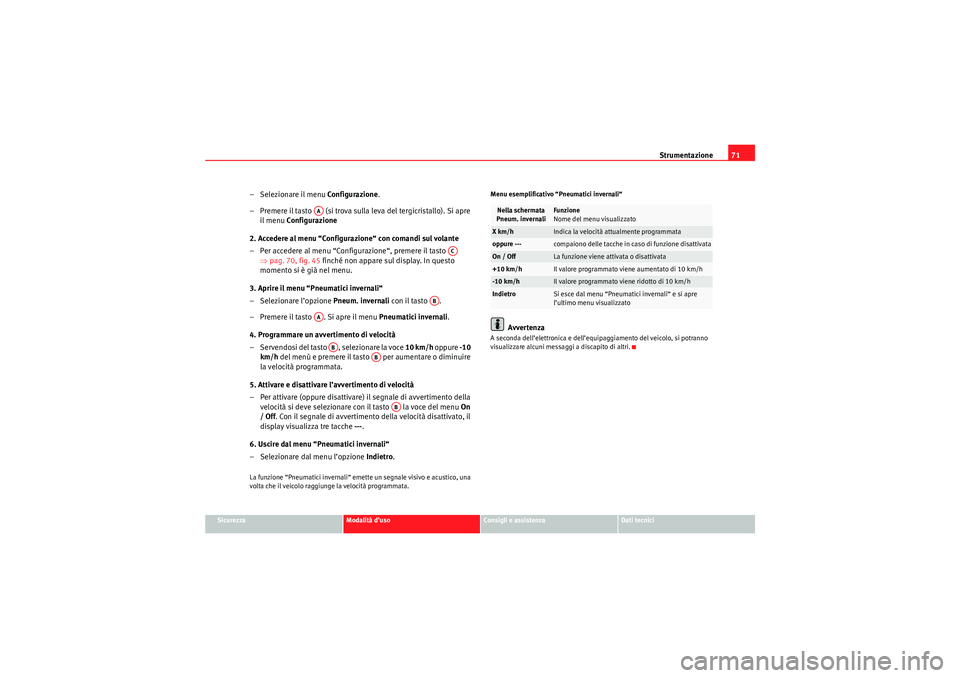

Strumentazione71
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
– Selezionare il menu Configurazione .
– Premere il tasto (si trova sulla leva del tergicristallo). Si apre
il menu Configurazione
2. Accedere al menu “Configurazione“ con comandi sul volante
– Per accedere al menu “Configurazione“, premere il tasto ⇒pag. 70, fig. 45 finché non appare sul display. In questo
momento si è già nel menu.
3. Aprire il menu “Pneumatici invernali“
– Selezionare l’opzione Pneum. invernali con il tasto .
– Premere il tasto . Si apre il menu Pneumatici invernali.
4. Programmare un avvertimento di velocità
– Servendosi del tasto , selezionare la voce 10 km/h oppure -10
km/h del menù e premere il tasto per aumentare o diminuire
la velocità programmata.
5. Attivare e disattivare l’avvertimento di velocità
– Per attivare (oppure disattivare) il segnale di avvertimento della velocità si deve selezionare con il tasto la voce del menu On
/ Off. Con il segnale di avvertimento della velocità disattivato, il
display visualizza tre tacche ---.
6. Uscire dal menu “Pneumatici invernali“
– Selezionare dal menu l’opzione Indietro.La funzione “Pneumatici invernali“ emette un segnale visivo e acustico, una
volta che il veicolo raggiunge la velocità programmata. Menu esemplificativo “Pneumatici invernali“
Avvertenza
A seconda dell’elettronica e dell’equipaggiamento del veicolo, si potranno
visualizzare alcuni messaggi a discapito di altri.
AA
AC
AB
AA
AB
AB
AB
Nella schermata
Pneum. invernali
Funzione
Nome del menu visualizzato
X km/h
Indica la velocità attualmente programmata
oppure ---
compaiono delle tacche in caso di funzione disattivata
On / Off
La funzione viene attivata o disattivata
+10 km/h
Il valore programmato viene aumentato di 10 km/h
-10 km/h
Il valore programmato viene ridotto di 10 km/h
Indietro
Si esce dal menu “Pneumatici invernali“ e si apre
l’ultimo menu visualizzato
AlteaXL_IT.book Seite 71 Dienstag, 1. September 2009 5:18 17

Strumentazione

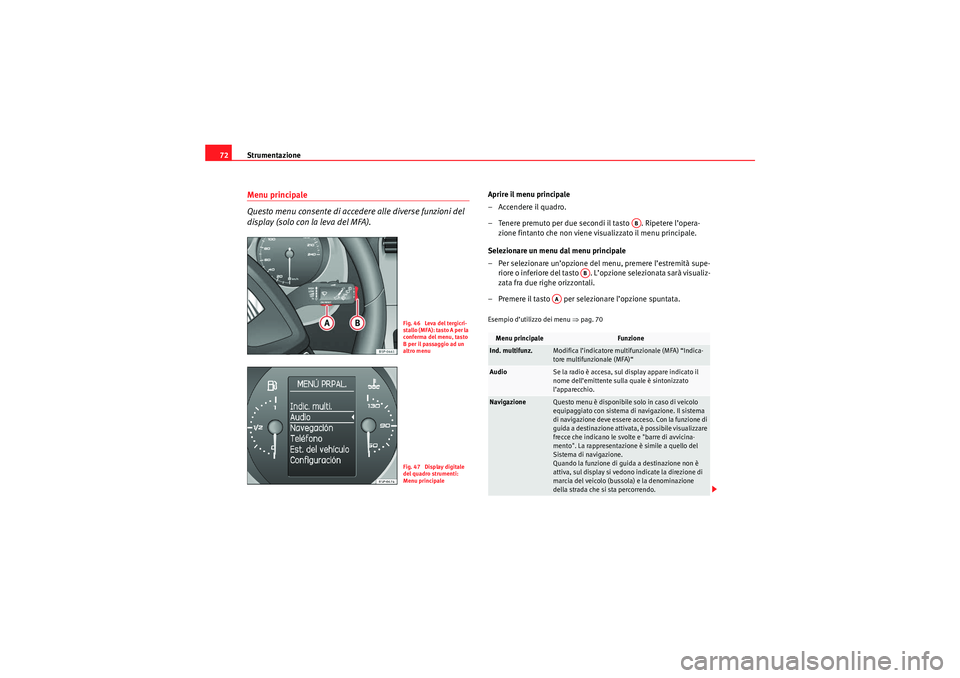

72Menu principale
Questo menu consente di accedere alle diverse funzioni del
display (solo con la leva del MFA).
Aprire il menu principale
–Accendere il quadro.
– Tenere premuto per due secondi il tasto . Ripetere l’opera-
zione fintanto che non viene visualizzato il menu principale.
Selezionare un menu dal menu principale
– Per selezionare un’opzione del menu, premere l’estremità supe- riore o inferiore del tasto . L’opzione selezionata sarà visualiz-
zata fra due righe orizzontali.
– Premere il tasto per selezionare l’opzione spuntata.Esempio d’utilizzo dei menu ⇒pag. 70
Fig. 46 Leva del tergicri-
stallo (MFA): tasto A per la
conferma del menu, tasto
B per il passaggio ad un
altro menuFig. 47 Display digitale
del quadro strumenti:
Menu principale
Menu principale
Funzione
Ind. multifunz.
Modifica l’indicatore multifunzionale (MFA) “Indica-
tore multifunzionale (MFA)“
Audio
Se la radio è accesa, sul display appare indicato il
nome dell’emittente sulla quale è sintonizzato
l’apparecchio.
Navigazione
Questo menu è disponibile solo in caso di veicolo
equipaggiato con sistema di navigazione. Il sistema
di navigazione deve essere acceso. Con la funzione di
guida a destinazione attivata, è possibile visualizzare
frecce che indicano le svolte e "barre di avvicina-
mento". La rappresentazione è simile a quello del
Sistema di navigazione.
Quando la funzione di guida a destinazione non è
attiva, sul display si vedono indicate la direzione di
marcia del veicolo (bussola) e la denominazione
della strada che si sta percorrendo.
AB
AB
AA
AlteaXL_IT.book Seite 72 Dienstag, 1. September 2009 5:18 17

Strumentazione73
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Avvertenza
A seconda dell’elettronica e dell’equipaggiamento del veicolo, si potranno
visualizzare alcuni messaggi a discapito di altri.

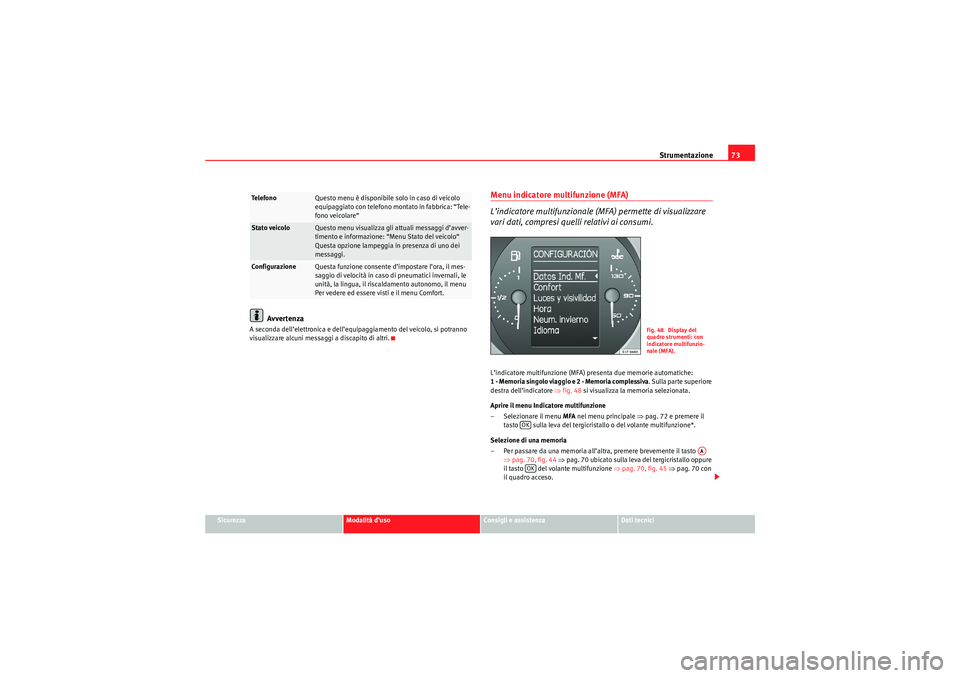

Menu indicatore multifunzione (MFA)
L’indicatore multifunzionale (MFA) permette di visualizzare
vari dati, compresi quelli relativi ai consumi.L’indicatore multifunzione (MFA) presenta due memorie automatiche:
1 - Memoria singolo viaggio e 2 - Memoria complessiva . Sulla parte superiore
destra dell’indicatore ⇒fig. 48 si visualizza la memoria selezionata.
Aprire il menu Indicatore multifunzione
– Selezionare il menu MFA nel menu principale ⇒pag. 72 e premere il
tasto sulla leva del tergicristallo o del volante multifunzione*.
Selezione di una memoria
– Per passare da una memoria all’altra, premere brevemente il tasto ⇒pag. 70, fig. 44 ⇒ pag. 70 ubicato sulla leva del tergicristallo oppure
il tasto del volante multifunzione ⇒ pag. 70, fig. 45 ⇒ pag. 70 con
il quadro acceso.
Te l e f o n o
Questo menu è disponibile solo in caso di veicolo
equipaggiato con telefono montato in fabbrica: “Tele-
fono veicolare“
Stato veicolo
Questo menu visualizza gli attuali messaggi d’avver-
timento e informazione: “Menu Stato del veicolo“
Questa opzione lampeggia in presenza di uno dei
messaggi.
Configurazione
Questa funzione consente d’impostare l’ora, il mes-
saggio di velocità in caso di pneumatici invernali, le
unità, la lingua, il riscaldamento autonomo, il menu
Per vedere ed essere visti e il menu Comfort.
Fig. 48 Display del
quadro strumenti: con
indicatore multifunzio-
nale (MFA).
OK
AA
OK
AlteaXL_IT.book Seite 73 Dienstag, 1. September 2009 5:18 17

Strumentazione

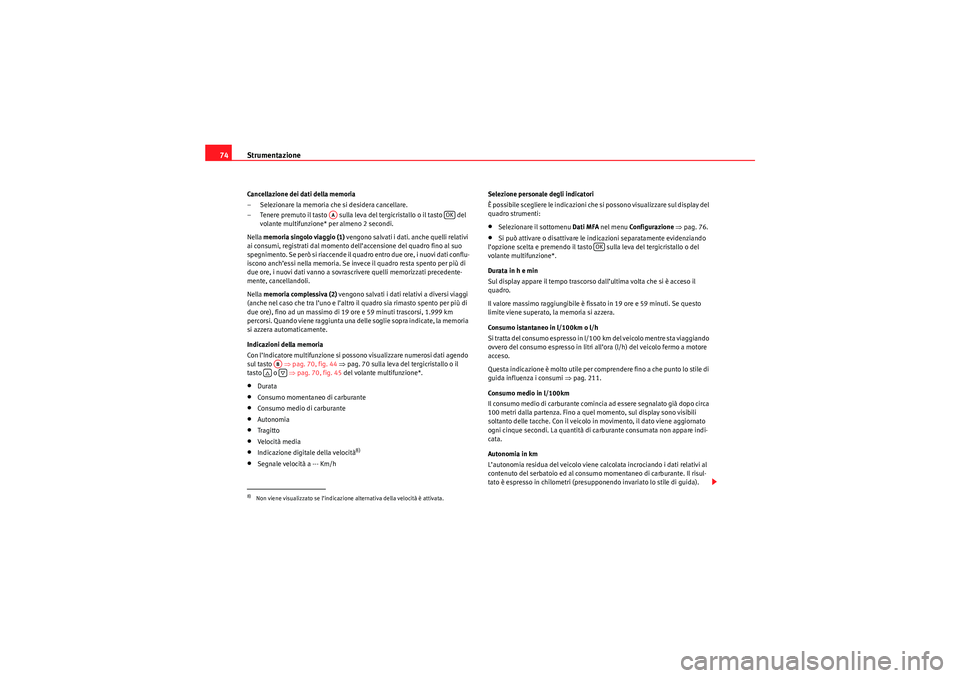

74Cancellazione dei dati della memoria
– Selezionare la memoria che si desidera cancellare.
– Tenere premuto il tasto sulla leva del tergicristallo o il tasto del
volante multifunzione* per almeno 2 secondi.
Nella memoria singolo viaggio (1) vengono salvati i dati. anche quelli relativi
ai consumi, registrati dal momento dell’accensione del quadro fino al suo
sp egni m e nto. S e pe r ò si r iacce nd e il q uad ro ent ro du e o re , i n uovi dat i con flu -
iscono anch’essi nella memoria. Se invece il quadro resta spento per più di
due ore, i nuovi dati vanno a sovrascrivere quelli memorizzati precedente-
mente, cancellandoli.
Nella memoria complessiva (2) vengono salvati i dati relativi a diversi viaggi
(anche nel caso che tra l’uno e l’altro il quadro sia rimasto spento per più di
due ore), fino ad un massimo di 19 ore e 59 minuti trascorsi, 1.999 km
percorsi. Quando viene raggiunta una delle soglie sopra indicate, la memoria
si azzera automaticamente.
Indicazioni della memoria
Con l’Indicatore multifunzione si possono visualizzare numerosi dati agendo
sul tasto ⇒pag. 70, fig. 44 ⇒pag. 70 sulla leva del tergicristallo o il
tasto o ⇒pag. 70, fig. 45 del volante multifunzione*.•Durata•Consumo momentaneo di carburante•Consumo medio di carburante•Autonomia•Tragitto•Velocità media•Indicazione digitale della velocità
8)
•Segnale velocità a --- Km/h Selezione personale degli indicatori
È possibile scegliere le indicazioni che si possono visualizzare sul display del
quadro strumenti:
•Selezionare il sottomenu
Dati MFA nel menu Configurazione ⇒pag. 76.•Si può attivare o disattivare le indicazioni separatamente evidenziando
l’opzione scelta e premendo il tasto sulla leva del tergicristallo o del
volante multifunzione*.
Durata in h e min
Sul display appare il tempo trascorso dall’ultima volta che si è acceso il
quadro.
Il valore massimo raggiungibile è fissato in 19 ore e 59 minuti. Se questo
limite viene superato, la memoria si azzera.
Consumo istantaneo in l/100km o l/h
Si tratta del consumo espresso in l/100 km del veicolo mentre sta viaggiando
ovvero del consumo espresso in litri all’ora (l/h) del veicolo fermo a motore
acceso.
Questa indicazione è molto utile per comprendere fino a che punto lo stile di
guida influenza i consumi ⇒pag. 211.
Consumo medio in l/100km
Il consumo medio di carburante comincia ad essere segnalato già dopo circa
100 metri dalla partenza. Fino a quel momento, sul display sono visibili
soltanto delle tacche. Con il veicolo in movimento, il dato viene aggiornato
ogni cinque secondi. La quantità di carburante consumata non appare indi-
cata.
Autonomia in km
L’autonomia residua del veicolo viene calcolata incrociando i dati relativi al
contenuto del serbatoio ed al consumo momentaneo di carburante. Il risul-
tato è espresso in chilometri (presupponendo invariato lo stile di guida).
8)Non viene visualizzato se l’indicazione alternativa della velocità è attivata.
AA
OK
AB

OK
AlteaXL_IT.book Seite 74 Dienstag, 1. September 2009 5:18 17

Strumentazione75
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

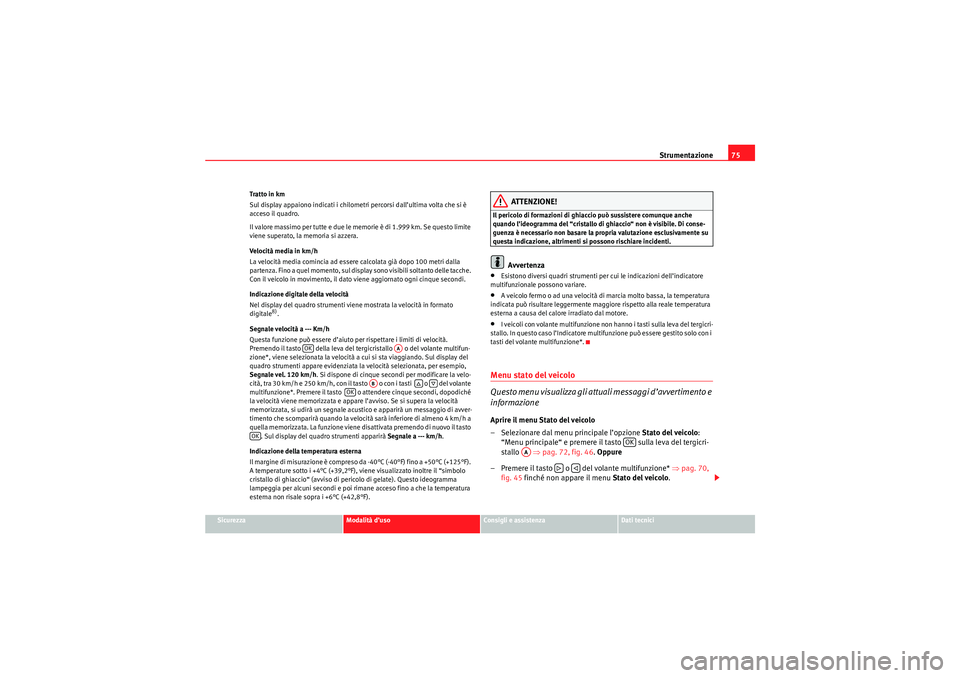

Tratto in km
Sul display appaiono indicati i chilometri percorsi dall’ultima volta che si è
acceso il quadro.
Il valore massimo per tutte e due le memorie è di 1.999 km. Se questo limite
viene superato, la memoria si azzera.
Velocità media in km/h
La velocità media comincia ad essere calcolata già dopo 100 metri dalla
partenza. Fino a quel momento, sul display sono visibili soltanto delle tacche.
Con il veicolo in movimento, il dato viene aggiornato ogni cinque secondi.
Indicazione digitale della velocità
Nel display del quadro strumenti viene mostrata la velocità in formato
digitale
8).
Segnale velocità a --- Km/h
Questa funzione può essere d’aiuto per rispettare i limiti di velocità.
Premendo il tasto della leva del tergicristallo o del volante multifun-
zione*, viene selezionata la velocità a cui si sta viaggiando. Sul display del
quadro strumenti appare evidenziata la velocità selezionata, per esempio,
Segnale vel. 120 km/h . Si dispone di cinque secondi per modificare la velo-
cità, tra 30 km/h e 250 km/h, con il tasto o con i tasti o del volante
multifunzione*. Premere il tasto o attendere cinque secondi, dopodiché
la velocità viene memorizzata e appare l’avviso. Se si supera la velocità
memorizzata, si udirà un segnale acustico e apparirà un messaggio di avver-
timento che scomparirà quando la velocità sarà inferiore di almeno 4 km/h a
quella memorizzata. La funzione viene disattivata premendo di nuovo il tasto
. Sul display del quadro strumenti apparirà Segnale a --- km/h.
Indicazione della temperatura esterna
Il margine di misurazione è compreso da -40°C (-40°F) fino a +50°C (+125°F).
A temperature sotto i +4°C (+39,2°F), viene visualizzato inoltre il “simbolo
cristallo di ghiaccio“ (avviso di pericolo di gelate). Questo ideogramma
lampeggia per alcuni secondi e poi rimane acceso fino a che la temperatura
esterna non risale sopra i +6°C (+42,8°F).
ATTENZIONE!
Il pericolo di formazioni di ghiaccio può sussistere comunque anche
quando l’ideogramma del “cristallo di ghiaccio“ non è visibile. Di conse-
guenza è necessario non basare la propria valutazione esclusivamente su
questa indicazione, altrimenti si possono rischiare incidenti.
Avvertenza
•Esistono diversi quadri strumenti per cui le indicazioni dell’indicatore
multifunzionale possono variare.•A veicolo fermo o ad una velocità di marcia molto bassa, la temperatura
indicata può risultare leggermente maggiore rispetto alla reale temperatura
esterna a causa del calore irradiato dal motore.•I veicoli con volante multifunzione non hanno i tasti sulla leva del tergicri-
stallo. In questo caso l’Indicatore multifunzione può essere gestito solo con i
tasti del volante multifunzione*.Menu stato del veicolo
Questo menu visualizza gli attuali messaggi d’avvertimento e
informazioneAprire il menu Stato del veicolo
– Selezionare dal menu principale l’opzione Stato del veicolo:
“Menu principale“ e premere il tasto sulla leva del tergicri-
stallo ⇒pag. 72, fig. 46 . Oppure
– Premere il tasto o del volante multifunzione* ⇒pag. 70,
fig. 45 finché non appare il menu Stato del veicolo.
OK
AA
AB


OK
OK
OK
AA


AlteaXL_IT.book Seite 75 Dienstag, 1. September 2009 5:18 17

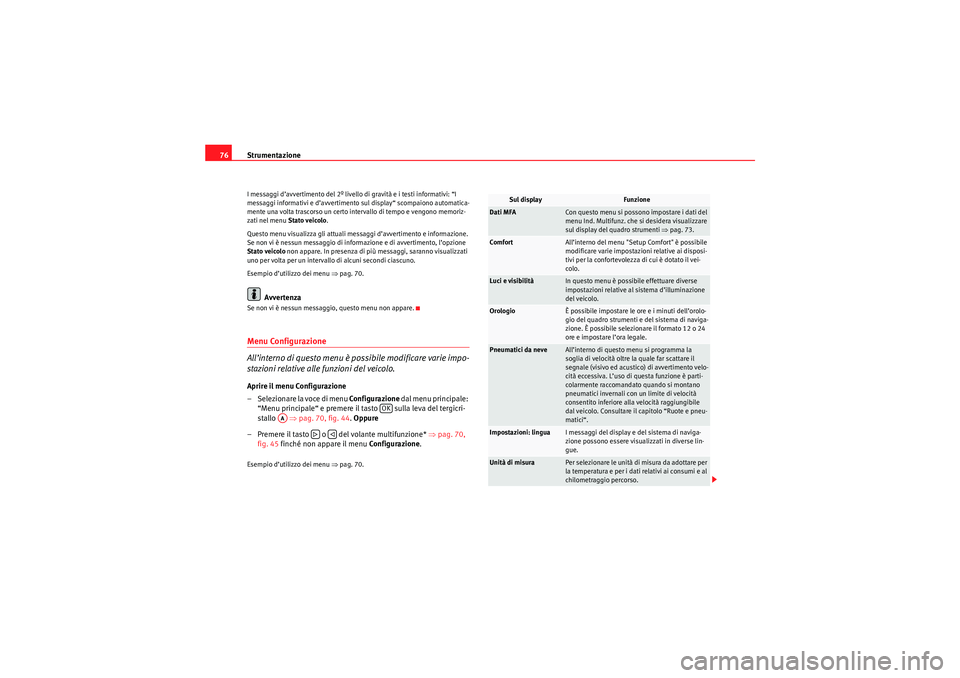

Strumentazione
76I messaggi d’avvertimento del 2º livello di gravità e i testi informativi: “I
messaggi informativi e d’avvertimento sul display“ scompaiono automatica-
mente una volta trascorso un certo intervallo di tempo e vengono memoriz-
zati nel menu Stato veicolo.
Questo menu visualizza gli attuali messaggi d’avvertimento e informazione.
Se non vi è nessun messaggio di informazione e di avvertimento, l’opzione
Stato veicolo non appare. In presenza di più messaggi, saranno visualizzati
uno per volta per un intervallo di alcuni secondi ciascuno.
Esempio d’utilizzo dei menu ⇒pag. 70.
Avvertenza
Se non vi è nessun messaggio, questo menu non appare.Menu Configurazione
All’interno di questo menu è possibile modificare varie impo-
stazioni relative alle funzioni del veicolo.Aprire il menu Configurazione
– Selezionare la voce di menu Configurazione dal menu principale:
“Menu principale“ e premere il tasto sulla leva del tergicri-
stallo ⇒pag. 70, fig. 44 . Oppure
– Premere il tasto o del volante multifunzione* ⇒ pag. 70,
fig. 45 finché non appare il menu Configurazione.Esempio d’utilizzo dei menu ⇒pag. 70.
OK
AA


Sul display
Funzione
Dati MFA
Con questo menu si possono impostare i dati del
menu Ind. Multifunz. che si desidera visualizzare
sul display del quadro strumenti ⇒pag. 73.
Comfor t
All’interno del menu "Setup Comfort" è possibile
modificare varie impostazioni relative ai disposi-
tivi per la confortevolezza di cui è dotato il vei-
colo.
Luci e visibilità
In questo menu è possibile effettuare diverse
impostazioni relative al sistema d’illuminazione
del veicolo.
Orologio
È possibile impostare le ore e i minuti dell’orolo-
gio del quadro strumenti e del sistema di naviga-
zione. È possibile selezionare il formato 12 o 24
ore e impostare l’ora legale.
Pneumatici da neve
All’interno di questo menu si programma la
soglia di velocità oltre la quale far scattare il
segnale (visivo ed acustico) di avvertimento velo-
cità eccessiva. L’uso di questa funzione è parti-
colarmente raccomandato quando si montano
pneumatici invernali con un limite di velocità
consentito inferiore alla velocità raggiungibile
dal veicolo. Consultare il capitolo “Ruote e pneu-
matici“.
Impostazioni: lingua
I messaggi del display e del sistema di naviga-
zione possono essere visualizzati in diverse lin-
gue.
Unità di misura
Per selezionare le unità di misura da adottare per
la temperatura e per i dati relativi ai consumi e al
chilometraggio percorso.
AlteaXL_IT.book Seite 76 Dienstag, 1. September 2009 5:18 17

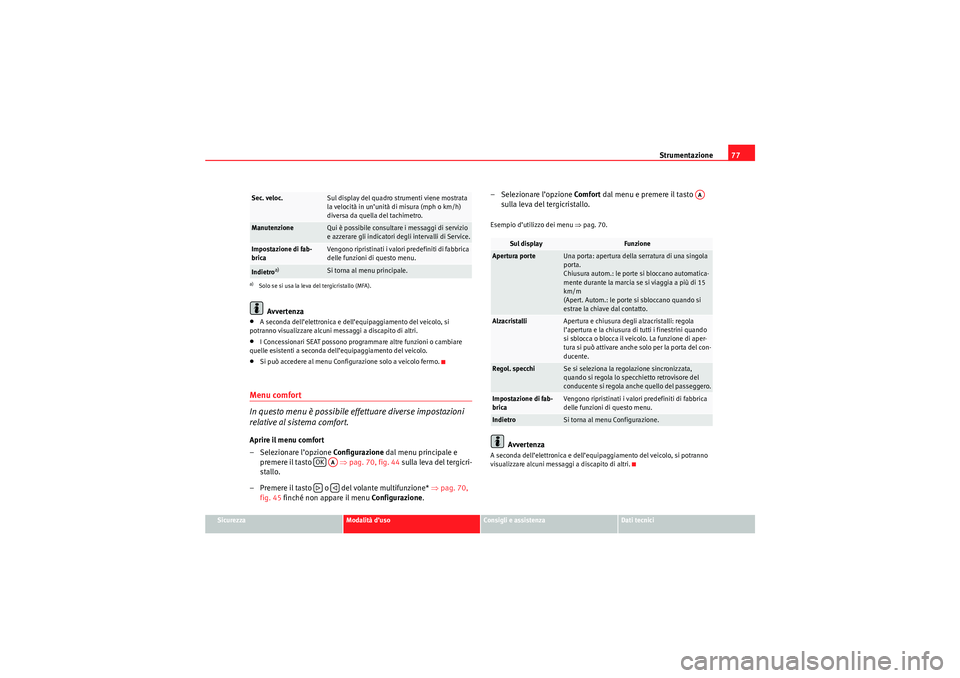

Strumentazione77
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Avvertenza
•A seconda dell’elettronica e dell’equipaggiamento del veicolo, si
potranno visualizzare alcuni messaggi a discapito di altri.•I Concessionari SEAT possono programmare altre funzioni o cambiare
quelle esistenti a seconda dell’equipaggiamento del veicolo.•Si può accedere al menu Configurazione solo a veicolo fermo.Menu comfort
In questo menu è possibile effettuare diverse impostazioni
relative al sistema comfort.Aprire il menu comfort
– Selezionare l’opzione Configurazione dal menu principale e
premere il tasto ⇒pag. 70, fig. 44 sulla leva del tergicri-
stallo.
– Premere il tasto o del volante multifunzione* ⇒ pag. 70,
fig. 45 finché non appare il menu Configurazione. – Selezionare l’opzione
Comfort dal menu e premere il tasto
sulla leva del tergicristallo.
Esempio d’utilizzo dei menu ⇒pag. 70.
Avvertenza
A seconda dell’elettronica e dell’equipaggiamento del veicolo, si potranno
visualizzare alcuni messaggi a discapito di altri.
Sec. veloc.
Sul display del quadro strumenti viene mostrata
la velocità in un’unità di misura (mph o km/h)
diversa da quella del tachimetro.
Manutenzione
Qui è possibile consultare i messaggi di servizio
e azzerare gli indicatori degli intervalli di Service.
Impostazione di fab-
brica
Vengono ripristinati i valori predefiniti di fabbrica
delle funzioni di questo menu.
Indietro
a)
Si torna al menu principale.
a)Solo se si usa la leva del tergicristallo (MFA).
OK
AA


Sul display
Funzione
Apertura porte
Una porta: apertura della serratura di una singola
porta.
Chiusura autom.: le porte si bloccano automatica-
mente durante la marcia se si viaggia a più di 15
km/m
(Apert. Autom.: le porte si sbloccano quando si
estrae la chiave dal contatto.
Alzacristalli
Apertura e chiusura degli alzacristalli: regola
l’apertura e la chiusura di tutti i finestrini quando
si sblocca o blocca il veicolo. La funzione di aper-
tura si può attivare anche solo per la porta del con-
ducente.
Regol. specchi
Se si seleziona la regolazione sincronizzata,
quando si regola lo specchietto retrovisore del
conducente si regola anche quello del passeggero.
Impostazione di fab-
brica
Vengono ripristinati i valori predefiniti di fabbrica
delle funzioni di questo menu.
Indietro
Si torna al menu Configurazione.
AA
AlteaXL_IT.book Seite 77 Dienstag, 1. September 2009 5:18 17

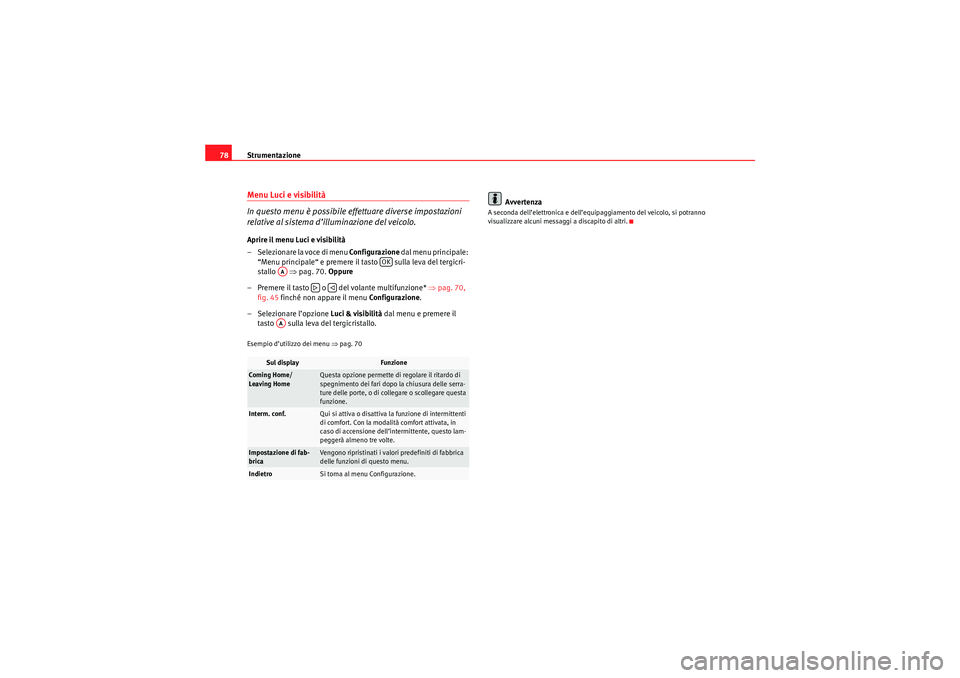

Strumentazione
78Menu Luci e visibilità
In questo menu è possibile effettuare diverse impostazioni
relative al sistema d’illuminazione del veicolo.Aprire il menu Luci e visibilità
– Selezionare la voce di menu Configurazione dal menu principale:
“Menu principale“ e premere il tasto sulla leva del tergicri-
stallo ⇒pag. 70. Oppure
– Premere il tasto o del volante multifunzione* ⇒ pag. 70,
fig. 45 finché non appare il menu Configurazione.
– Selezionare l’opzione Luci & visibilità dal menu e premere il
tasto sulla leva del tergicristallo.Esempio d’utilizzo dei menu ⇒pag. 70
Avvertenza
A seconda dell’elettronica e dell’equipaggiamento del veicolo, si potranno
visualizzare alcuni messaggi a discapito di altri.
Sul display
Funzione
Coming Home/
Leaving Home
Questa opzione permette di regolare il ritardo di
spegnimento dei fari dopo la chiusura delle serra-
ture delle porte, o di collegare o scollegare questa
funzione.
Interm. conf.
Qui si attiva o disattiva la funzione di intermittenti
di comfort. Con la modalità comfort attivata, in
caso di accensione dell’intermittente, questo lam-
peggerà almeno tre volte.
Impostazione di fab-
brica
Vengono ripristinati i valori predefiniti di fabbrica
delle funzioni di questo menu.
Indietro
Si torna al menu Configurazione.
OK
AA


AA
AlteaXL_IT.book Seite 78 Dienstag, 1. September 2009 5:18 17
