StrumentazioneVista d’insieme della strumentazione
La strumentazione consente di tenere sotto controllo il funzionamento del veicolo.Dettaglio della plancia portastrumenti: quadro strumenti
Indicatore del livello del carburante ⇒pag. 60
Display per vari tipi di indicazioni ⇒pag. 63
Indicatore della temperatura del liquido di raffreddamento ⇒pag. 60
Contagiri ⇒pag. 61
Pomello di regolazione dell’ora / Pomello di azzeramento del contachilo-
metri parziale ⇒pag. 61
Tachi me tro ⇒pag. 61

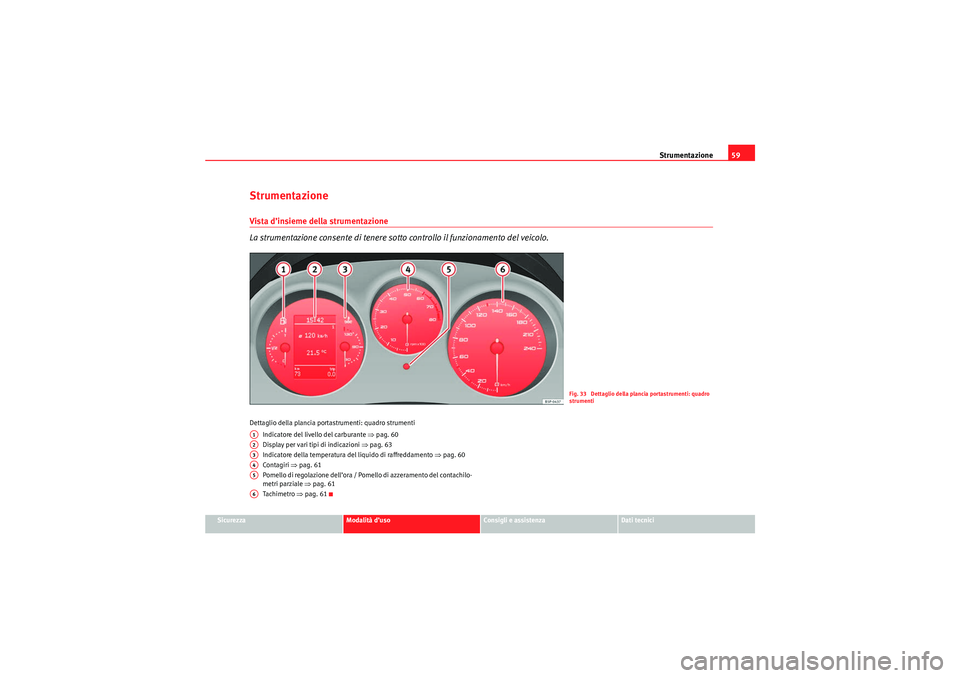

Fig. 33 Dettaglio della plancia portastrumenti: quadro
strumenti
A1A2A3A4A5A6
AlteaXL_IT.book Seite 59 Dienstag, 1. September 2009 5:18 17

Strumentazione
60Indicatore del livello del carburante
 e spia della riserva
Quadro strumenti: indicatore del livello del serbatoio carburante
Il serbatoio del carburante ha una capienza di 55 litri.
Quando la freccia raggiunge la zona della riserva ⇒ fig. 34 (freccia), si
accende una luce di avviso e al tempo stesso il sistema emette un segnale
acustico per ricordare che è necessario fare rifornimento . A questo punto nel
serbatoio ci sono ancora 7 litri di carburante.
Sul display del quadro strumenti appare il messaggio
3) FARE RIFORNIMENTO
DI CARBURANTE AUTONOMIA RES.[XXX] *
Indicatore della temperatura del liquido di raffreddamento

Questo indicatore mostra la temperatura del liquido di
raffreddamento del motore.
Lancetta nel settore "freddo"
Evitare i regimi elevati e le sollecitazioni forti del motore ⇒fig. 35 .
Lancetta nel settore della "temperatura normale"
Viaggiando normalmente la lancetta deve indicare un punto all’interno del
settore mediano della scala. In caso di forte sollecitazione del motore la
lancetta può spostarsi ulteriormente verso l’alto, specialmente se la tempe-
ratura esterna è elevata. Ciò non deve preoccupare, almeno finché non si
accende la spia o non appare un messaggio di avvertimento sul display* del
quadro strumenti.
Lancetta nel settore di allarme
Se la lancetta supera la soglia di attenzione, entrando nel "settore di
allarme", si accende la spia* ⇒pag. 79, fig. 49 . Sul display del quadro
3)In funzione della versione del modello

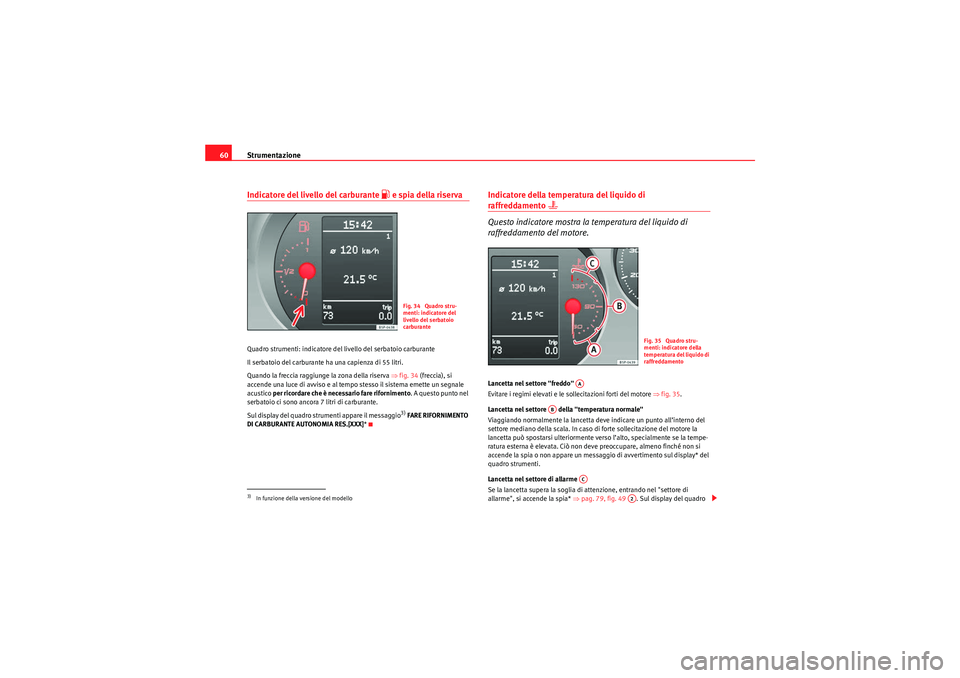

Fig. 34 Quadro stru-
menti: indicatore del
livello del serbatoio
carburante
Fig. 35 Quadro stru-
menti: indicatore della
temperatura del liquido di
raffreddamento
AA
AB
AC
A2
AlteaXL_IT.book Seite 60 Dienstag, 1. September 2009 5:18 17

Strumentazione61
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
strumenti appare il messaggio di avvertimento
4)
Fermare il veicolo e
spegnere il motore! Controllare il livello del liquido di raffreddamento
⇒ pag. 245 ⇒.
Anche se il livello del liquido di raffreddamento è corretto, non mettere in
moto . Farsi aiutare da personale specializzato.
ATTENZIONE!

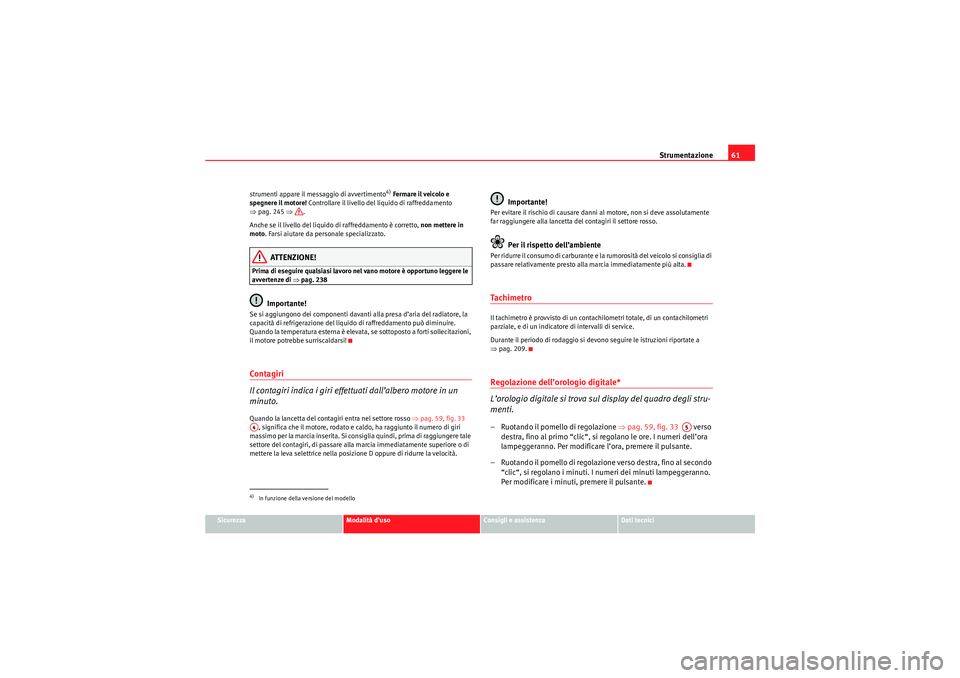

Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere le
avvertenze di ⇒ pag. 238
Importante!
Se si aggiungono dei componenti davanti alla presa d’aria del radiatore, la
capacità di refrigerazione del liquido di raffreddamento può diminuire.
Quando la temperatura esterna è elevata, se sottoposto a forti sollecitazioni,
il motore potrebbe surriscaldarsi!Contagiri
Il contagiri indica i giri effettuati dall’albero motore in un
minuto.Quando la lancetta del contagiri entra nel settore rosso ⇒pag. 59, fig. 33
, significa che il motore, rodato e caldo, ha raggiunto il numero di giri
massimo per la marcia inserita. Si consiglia quindi, prima di raggiungere tale
settore del contagiri, di passare alla marcia immediatamente superiore o di
mettere la leva selettrice nella posizione D oppure di ridurre la velocità.
Importante!
Per evitare il rischio di causare danni al motore, non si deve assolutamente
far raggiungere alla lancetta del contagiri il settore rosso.
Per il rispetto dell’ambiente
Per ridurre il consumo di carburante e la rumorosità del veicolo si consiglia di
passare relativamente presto alla marcia immediatamente più alta.Ta c h i m e t r oIl tachimetro è provvisto di un contachilometri totale, di un contachilometri
parziale, e di un indicatore di intervalli di service.
Durante il periodo di rodaggio si devono seguire le istruzioni riportate a
⇒ pag. 209.Regolazione dell’orologio digitale*
L’orologio digitale si trova su l display del quadro degli stru-
menti.– Ruotando il pomello di regolazione ⇒pag. 59, fig. 33 verso
destra, fino al primo “clic“, si regolano le ore. I numeri dell’ora
lampeggeranno. Per modificare l’ora, premere il pulsante.
– Ruotando il pomello di regolazione verso destra, fino al secondo “clic“, si regolano i minuti. I numeri dei minuti lampeggeranno.
Per modificare i minuti, premere il pulsante.
4)In funzione della versione del modelloA4
A5
AlteaXL_IT.book Seite 61 Dienstag, 1. September 2009 5:18 17

Strumentazione
62Impianto GPL*Indicatore del livello del GPLIndicazione del livello di riempimento dell’impianto GPL
Il serbatoio del GPL ⇒ situato nel vano della ruota di scorta ha una capa-
cità di 39 litri di GPL con una temperatura esterna 15°C ⇒pag. 233, “Riforni-
mento di GLP“.
Il suo livello viene indicato da cinque spie ⇒fig. 36 e . A seconda della
temperatura esterna può oscillare.
Quando il serbatoio del GPL è pieno si accendono le spie blu che si vanno
spegnendo man mano che si abbassa il livello. Quando si entra in riserva, si
accende la spia .
Quando il serbatoio del GPL è vuoto viene emesso un segnale acustico
prolungato. Si accende anche la spia e le spie lampeggiano lenta-
mente. Per disattivare il segnale acustico premere il tasto di commutazione . Fare rifornimento di GPL alla prima occasione. Se durante la guida a GPL si sente un segnale acustico improvviso, la spia
si accende e le spie lampeggiano velocemente, questo vuol dire che vi è
una avaria nell’impianto GPL. Per disattivare il segnale acustico premere il
tasto di commutazione . Consiglia di far eseguire la verifica
dell’impianto GPL da una officina specializzata.
ATTENZIONE!
Il GPL è una sostanza altamente esplosiva e facilmente infiammabile. Può
causare ustioni gravi e altre lesioni.•Si devono prendere le dovute precauzioni per evitare qualsiasi rischio
di incendio o di esplosione.

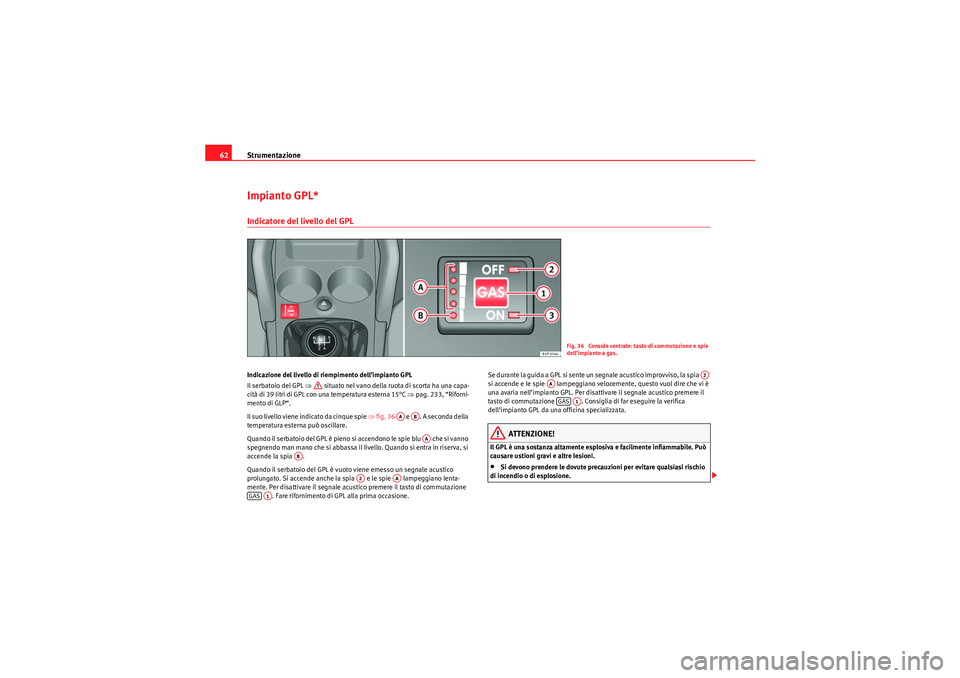

Fig. 36 Console centrale: tasto di commutazione e spie
dell’impianto a gas.
AA
ABAA
AB
A2
AA
GAS
A1
A2
AAGAS
A1
AlteaXL_IT.book Seite 62 Dienstag, 1. September 2009 5:18 17

Strumentazione63
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
•Quando si parcheggia il veicolo in un luogo chiuso (per esempio in un
garage), assicurarsi che vi sia ventilazione, naturale o meccanica, che
possa neutralizzare il GPL in caso di fuga.Avvertenza
•Il consumo medio di carburante e l’autonomia mostrati dall’indicatore
multifunzione (MFA)
5) sul display del quadro strumenti sono approssimativi.
•Si prega di controllare il livello del carburante nell’indicatore del quadro
strumenti ⇒pag. 60•Se si effettuano spesso brevi tragitti, soprattutto quando la temperatura
esterna è bassa, il veicolo funzionerà più spesso a benzina che a GPL. Per
questo, è possibile che il serbatoio della benzina si svuoti prima di quello del
GPL.
Display digitale del quadro strumentiDisplay (indicatori cui non sono associati messaggi di avvertimento o testi integrativi)
Sul display del quadro strumenti si trovano l’orologio, il
contachilometri complessivo e quello parziale, l’indicatore
della marcia ingranata (leva selettrice) eccetera.
Orologio digitale ⇒pag. 61. Sulla destra del display: Indicatore della
posizione della leva selettrice del cambio automatico*. L’attuale posi-
zione della leva selettrice o della marcia ingranata (nel caso del
Tiptronic)* è visualizzata a parte.
Temperatura esterna.
Contachilometri o indicatore flessibile degli intervalli di Service.*
5)OptionalATTENZIONE! (continua)

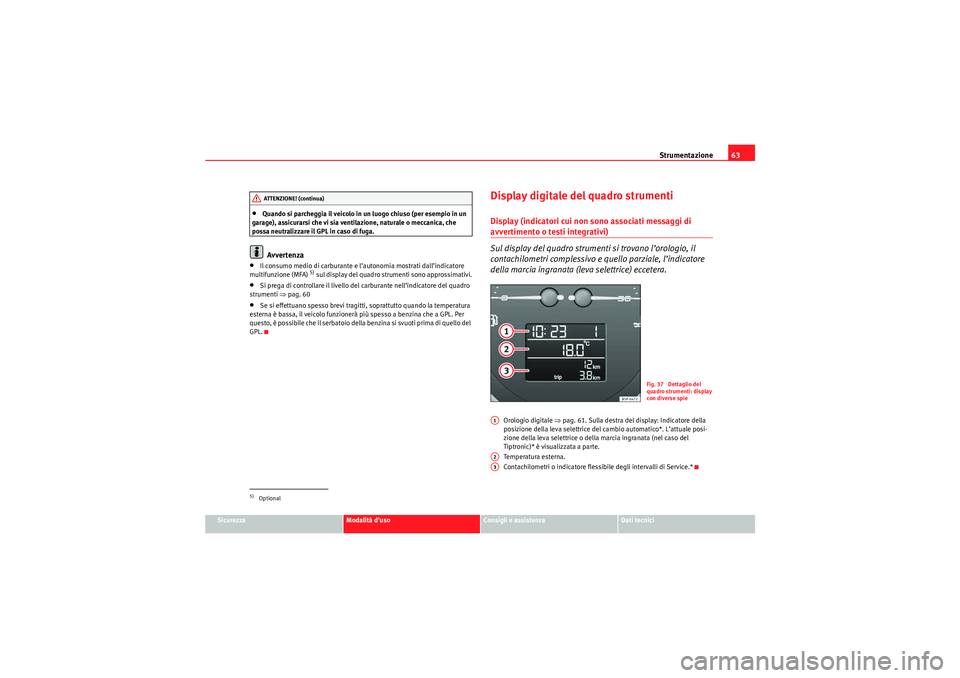

Fig. 37 Dettaglio del
quadro strumenti: display
con diverse spie
A1A2A3
AlteaXL_IT.book Seite 63 Dienstag, 1. September 2009 5:18 17

Strumentazione
64Campi di visualizzazione*
Sul display del quadro strumenti si trovano l’orologio, il
contachilometri complessivo e qu ello parziale, nonché l’indi-
catore della marcia ingranata (leva selettrice).
Orologio: “Ora, impostazione“. Sulla destra del display: Indicatore della
posizione della leva selettrice del cambio automatico*. L’attuale posi-
zione della leva selettrice o della marcia ingranata (nel caso del
Tiptronic) è visualizzata a parte.
Questo settore contiene sia indicatori automatici che indicatori selezio-
nabili.
– Indicatori selezionabili: ad es. indicatore multifunzione (MFA)
– Indicazioni automatiche: messaggi informativi o messaggi di avverti-
mento.
– Il display visualizza inoltre menu che riportano informazioni diverse e impostabili in più modi: “Menu del quadro strumenti“
Temperatura esterna:
Contachilometri o indicatore flessibile degli intervalli di Service.
Assistente cambio marce*
L’indicazione sul display aiuta a risparmiare carburante.L’assistente aiuta a risparmiare carburante. Se la marcia con la quale si
circola è quella corretta, vicino all’assistente apparirà un punto. Se invece, la
marcia non è adeguata, vicino all’assistente apparirà una freccia che indi-
cherà se si deve ingranare una marcia superiore o inferiore.Contachilometri oppure indicatore scadenze di manutenzione Contachilometri
Quello posto sulla sinistra è il contachilometri complessivo.
Quello che si trova sulla destra è il contachilometri parziale. L’ultima cifra del
contachilometri rappresenta le centinaia di metri. Per azzerare il contachilo-

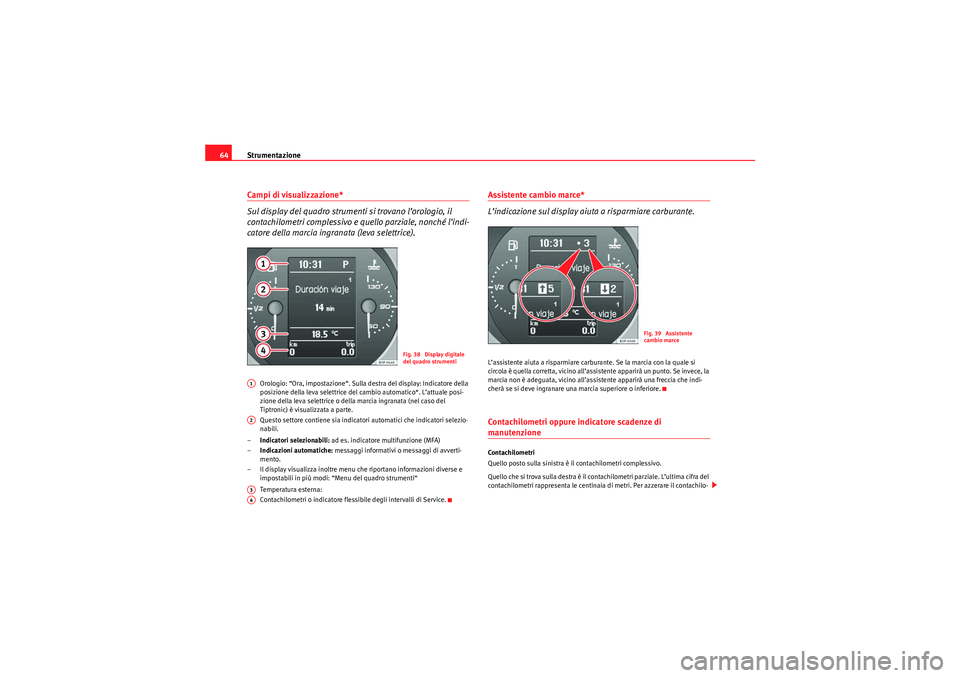

Fig. 38 Display digitale
del quadro strumenti
A1A2A3A4
Fig. 39 Assistente
cambio marce
AlteaXL_IT.book Seite 64 Dienstag, 1. September 2009 5:18 17

Strumentazione65
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
metri parziale si deve premere per alcuni secondi sul pomello
⇒pag. 59,
fig. 33 .
Indicatore degli intervalli di Service
Quando è necessario effettuare il controllo di manutenzione periodica del
veicolo, nel settore dei contachilometri appare un messaggio di avverti-
mento . Appare l’immagine di una “chiave fissa“ e l’indicazione dei “km“
mancanti al controllo previsto. Dopo circa 10 secondi questa indicazione
cambia. Sul display appare allora l’immagine di un “orologio“ insieme ad un
numero, che rappresenta i giorni mancanti al controllo previsto. Sul display*
del quadro strumenti appare il messaggio: SERV. TRA ... KM O ... GIORNI. I
messaggi relativi ai lavori di manutenzione ordinaria appaiono (nei casi
previsti) quando si accende il quadro. Essi scompaiono poi 20 secondi dopo
oppure nel momento in cui si accende il motore. Se si vuole visualizzare fin
dall’inizio le normali indicazioni si deve premere sul tasto di azzeramento del
contachilometri parziale oppure sull’interruttore dell’indicatore MFA
⇒ fig. 40 .
È possibile in ogni momento visualizzare il messaggio relativo all’intervento
di manutenzione da far eseguire. Per farlo si deve tenere premuto per 2
secondi il pomello di azzerament o del contachilometri parziale.
Se viene oltrepassata la scadenza prevista per l’intervento di manutenzione,
davanti all’indicazione dei chilometri o dei giorni appare il segno meno.
Display con indicatore multifunzioni (MFA)*
L’indicatore multifunzionale (MFA) permette di visualizzare
vari dati, compresi quelli relativi ai consumi.
A6AB

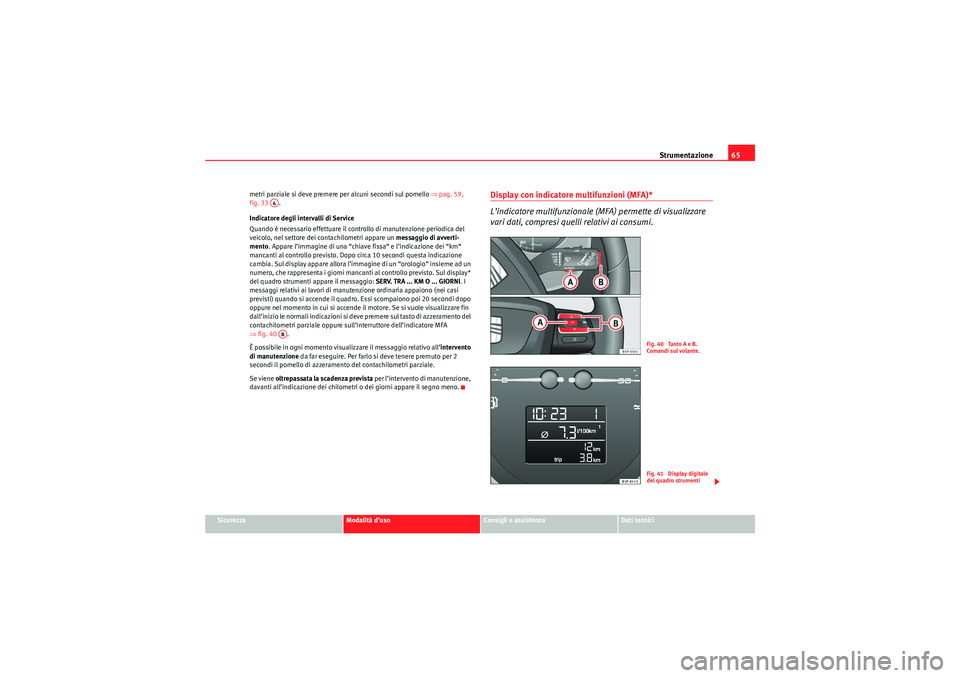

Fig. 40 Tasto A e B.

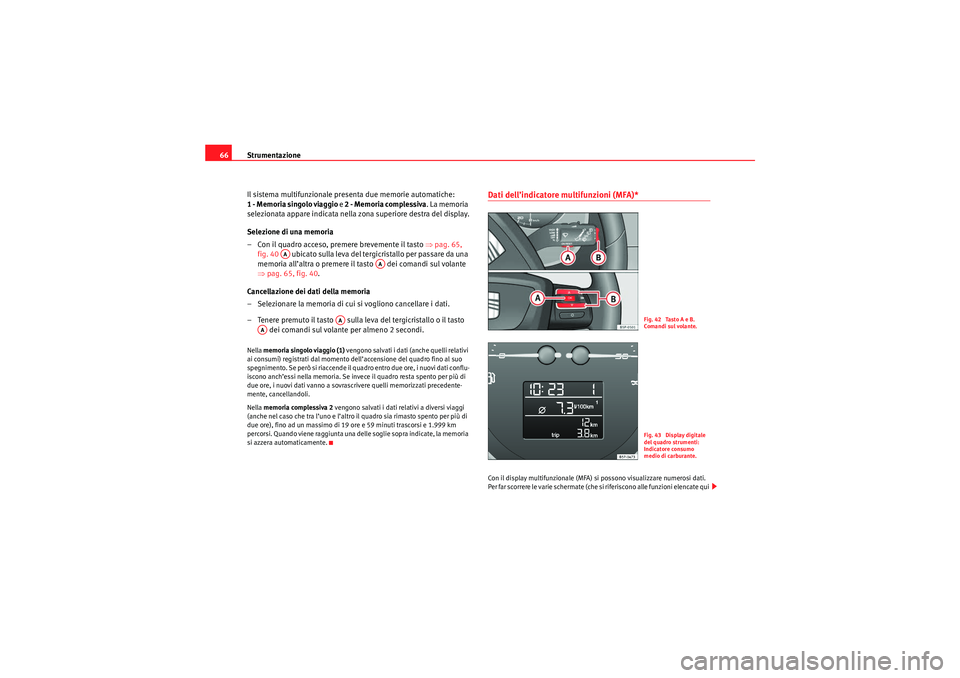

Comandi sul volante.Fig. 41 Display digitale
del quadro strumenti
AlteaXL_IT.book Seite 65 Dienstag, 1. September 2009 5:18 17

Strumentazione
66

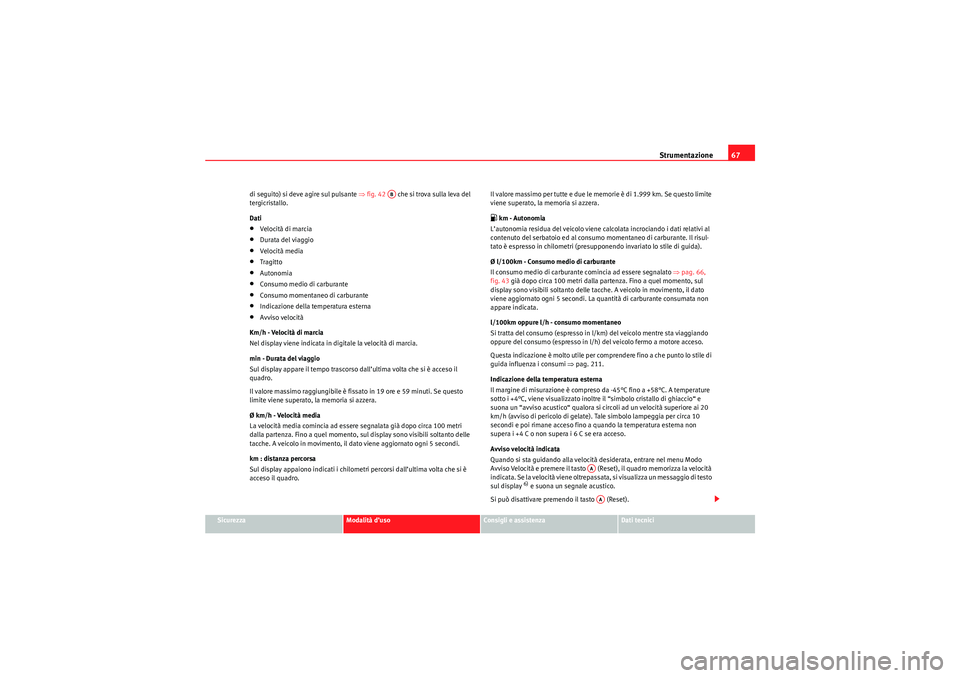

Il sistema multifunzionale presenta due memorie automatiche:
1 - Memoria singolo viaggio e 2 - Memoria complessiva. La memoria
selezionata appare indicata nella zona superiore destra del display.
Selezione di una memoria
– Con il quadro acceso, premere brevemente il tasto ⇒pag. 65,
fig. 40 ubicato sulla leva del tergicristallo per passare da una
memoria all’altra o premere il tasto dei comandi sul volante
⇒ pag. 65, fig. 40 .
Cancellazione dei dati della memoria
– Selezionare la memoria di cui si vogliono cancellare i dati.
– Tenere premuto il tasto sulla leva del tergicristallo o il tasto dei comandi sul volante per almeno 2 secondi.Nella memoria singolo viaggio (1) vengono salvati i dati (anche quelli relativi
ai consumi) registrati dal momento dell’accensione del quadro fino al suo
sp egni m e nto. S e pe r ò si r iacce nd e il q uad ro ent ro du e o re , i n uovi dat i con flu -
iscono anch’essi nella memoria. Se invece il quadro resta spento per più di
due ore, i nuovi dati vanno a sovrascrivere quelli memorizzati precedente-
mente, cancellandoli.
Nella memoria complessiva 2 vengono salvati i dati relativi a diversi viaggi
(anche nel caso che tra l’uno e l’altro il quadro sia rimasto spento per più di
due ore), fino ad un massimo di 19 ore e 59 minuti trascorsi e 1.999 km
percorsi. Quando viene raggiunta una delle soglie sopra indicate, la memoria
si azzera automaticamente.
Dati dell’indicatore multifunzioni (MFA)*Con il display multifunzionale (MFA) si possono visualizzare numerosi dati.
Per far scorrere le varie schermate (che si riferiscono alle funzioni elencate qui
AA
AA
AA
AA
Fig. 42 Tasto A e B.
Comandi sul volante.Fig. 43 Display digitale
del quadro strumenti:
Indicatore consumo
medio di carburante.
AlteaXL_IT.book Seite 66 Dienstag, 1. September 2009 5:18 17

Strumentazione67
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
di seguito) si deve agire sul pulsante
⇒fig. 42 che si trova sulla leva del
tergicristallo.
Dati
•Velocità di marcia•Durata del viaggio•Velocità media•Tragitto•Autonomia•Consumo medio di carburante•Consumo momentaneo di carburante•Indicazione della temperatura esterna•Avviso velocità
Km/h - Velocità di marcia
Nel display viene indicata in digitale la velocità di marcia.
min - Durata del viaggio
Sul display appare il tempo trascorso dall’ultima volta che si è acceso il
quadro.
Il valore massimo raggiungibile è fissato in 19 ore e 59 minuti. Se questo
limite viene superato, la memoria si azzera.
Ø km/h - Velocità media
La velocità media comincia ad essere segnalata già dopo circa 100 metri
dalla partenza. Fino a quel momento, sul display sono visibili soltanto delle
tacche. A veicolo in movimento, il dato viene aggiornato ogni 5 secondi.
km : distanza percorsa
Sul display appaiono indicati i chilometri percorsi dall’ultima volta che si è
acceso il quadro. Il valore massimo per tutte e due le memorie è di 1.999 km. Se questo limite
viene superato, la memoria si azzera.
 km - Autonomia
L’autonomia residua del veicolo viene calcolata incrociando i dati relativi al
contenuto del serbatoio ed al consumo momentaneo di carburante. Il risul-
tato è espresso in chilometri (presupponendo invariato lo stile di guida).
Ø l/100km - Consumo medio di carburante
Il consumo medio di carburante comincia ad essere segnalato ⇒pag. 66,
fig. 43 già dopo circa 100 metri dalla partenza. Fino a quel momento, sul
display sono visibili soltanto delle tacche. A veicolo in movimento, il dato
viene aggiornato ogni 5 secondi. La quantità di carburante consumata non
appare indicata.
l/100km oppure l/h - consumo momentaneo
Si tratta del consumo (espresso in l/km) del veicolo mentre sta viaggiando
oppure del consumo (espresso in l/h) del veicolo fermo a motore acceso.
Questa indicazione è molto utile per comprendere fino a che punto lo stile di
guida influenza i consumi ⇒pag. 211.
Indicazione della temperatura esterna
Il margine di misurazione è compreso da -45°C fino a +58°C. A temperature
sotto i +4°C, viene visualizzato inoltre il “simbolo cristallo di ghiaccio“ e
suona un “avviso acustico“ qualora si circoli ad un velocità superiore ai 20
km/h (avviso di pericolo di gelate). Tale simbolo lampeggia per circa 10
secondi e poi rimane acceso fino a quando la temperatura esterna non
supera i +4 C o non supera i 6 C se era acceso.
Avviso velocità indicata
Quando si sta guidando alla velocità desiderata, entrare nel menu Modo
Avviso Velocità e premere il tasto (Reset), il quadro memorizza la velocità
indicata. Se la velocità viene oltrepassata, si visualizza un messaggio di testo
sul display
6) e suona un segnale acustico.
Si può disattivare premendo il tasto (Reset).
AB
AAAA
AlteaXL_IT.book Seite 67 Dienstag, 1. September 2009 5:18 17

Strumentazione

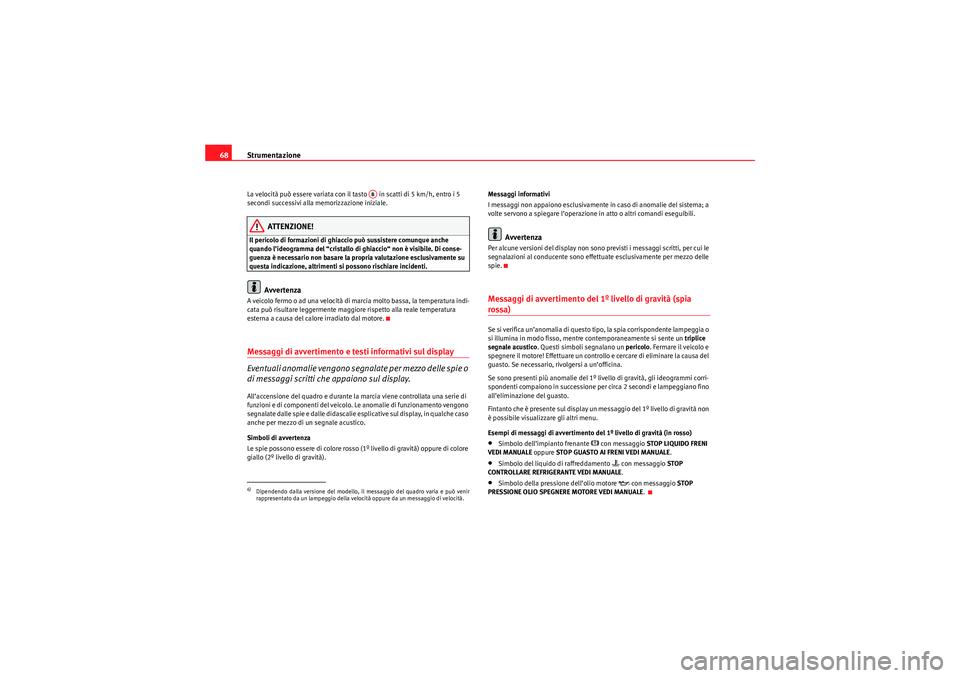

68La velocità può essere variata con il tasto in scatti di 5 km/h, entro i 5
secondi successivi alla memorizzazione iniziale.
ATTENZIONE!
Il pericolo di formazioni di ghiaccio può sussistere comunque anche
quando l’ideogramma del “cristallo di ghiaccio“ non è visibile. Di conse-
guenza è necessario non basare la propria valutazione esclusivamente su
questa indicazione, altrimenti si possono rischiare incidenti.
Avvertenza
A veicolo fermo o ad una velocità di marcia molto bassa, la temperatura indi-
cata può risultare leggermente maggiore rispetto alla reale temperatura
esterna a causa del calore irradiato dal motore.Messaggi di avvertimento e testi informativi sul display
Eventuali anomalie vengono segnalate per mezzo delle spie o
di messaggi scritti che appaiono sul display.All’accensione del quadro e durante la marcia viene controllata una serie di
funzioni e di componenti del veicolo. Le anomalie di funzionamento vengono
segnalate dalle spie e dalle didascalie esplicative sul display, in qualche caso
anche per mezzo di un segnale acustico.
Simboli di avvertenza
Le spie possono essere di colore rosso (1º livello di gravità) oppure di colore
giallo (2º livello di gravità). Messaggi informativi
I messaggi non appaiono esclusivamente in caso di anomalie del sistema; a
volte servono a spiegare l’operazione in atto o altri comandi eseguibili.
Avvertenza
Per alcune versioni del display non sono previsti i messaggi scritti, per cui le
segnalazioni al conducente sono effettuate esclusivamente per mezzo delle
spie.Messaggi di avvertimento del 1º livello di gravità (spia rossa)Se si verifica un’anomalia di questo tipo, la spia corrispondente lampeggia o
si illumina in modo fisso, mentre contemporaneamente si sente un
triplice
segnale acustico . Questi simboli segnalano un pericolo. Fermare il veicolo e
spegnere il motore! Effettuare un controllo e cercare di eliminare la causa del
guasto. Se necessario, rivolgersi a un’officina.
Se sono presenti più anomalie del 1º livello di gravità, gli ideogrammi corri-
spondenti compaiono in successione per circa 2 secondi e lampeggiano fino
all’eliminazione del guasto.
Fintanto che è presente sul display un messaggio del 1º livello di gravità non
è possibile visualizzare gli altri menu.
Esempi di messaggi di avvertimento del 1º livello di gravità (in rosso)•Simbolo dell’impianto frenante
 con messaggio STOP LIQUIDO FRENI
VEDI MANUALE oppure STOP GUASTO AI FRENI VEDI MANUALE .
•Simbolo del liquido di raffreddamento
 con messaggio STOP
CONTROLLARE REFRIGERANTE VEDI MANUALE .
•Simbolo della pressione dell’olio motore
 con messaggio STOP
PRESSIONE OLIO SPEGNERE MOTORE VEDI MANUALE .
6)Dipendendo dalla versione del modello, il messaggio del quadro varia e può venir
rappresentato da un lampeggio della velocità oppure da un messaggio di velocità.
AB
AlteaXL_IT.book Seite 68 Dienstag, 1. September 2009 5:18 17
