Seat Altea XL 2011 Betriebsanleitung (in German)

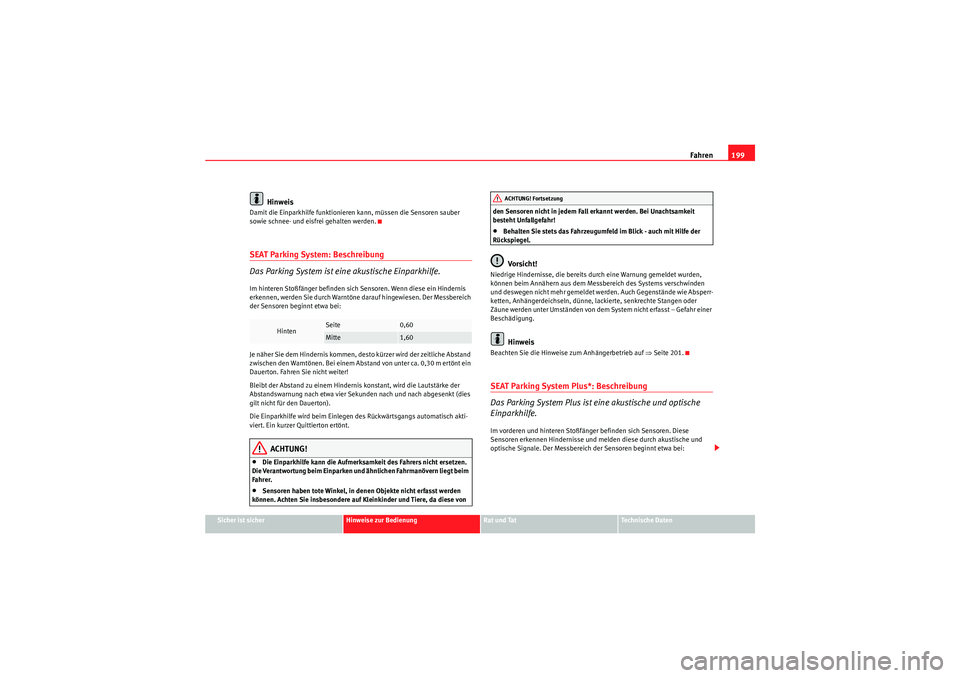

Fahren199
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Hinweis
Damit die Einparkhilfe funktionieren kann, müssen die Sensoren sauber
sowie schnee- und eisfrei gehalten werden.SEAT Parking System: Beschreibung
Das Parking System ist eine akustische Einparkhilfe.Im hinteren Stoßfänger befinden sich Sensoren. Wenn diese ein Hindernis
erkennen, werden Sie durch Warntöne darauf hingewiesen. Der Messbereich
der Sensoren beginnt etwa bei:
Je näher Sie dem Hindernis kommen, desto kürzer wird der zeitliche Abstand
zwischen den Warntönen. Bei einem Abstand von unter ca. 0,30 m ertönt ein
Dauerton. Fahren Sie nicht weiter!
Bleibt der Abstand zu einem Hindernis konstant, wird die Lautstärke der
Abstandswarnung nach etwa vier Sekunden nach und nach abgesenkt (dies
gilt nicht für den Dauerton).
Die Einparkhilfe wird beim Einlegen des Rückwärtsgangs automatisch akti-
viert. Ein kurzer Quittierton ertönt.
ACHTUNG!
•Die Einparkhilfe kann die Aufmerksamkeit des Fahrers nicht ersetzen.
Die Verantwortung beim Einparken und ähnlichen Fahrmanövern liegt beim
Fahrer.•Sensoren haben tote Winkel, in denen Objekte nicht erfasst werden
können. Achten Sie insbesondere auf Kleinkinder und Tiere, da diese von den Sensoren nicht in jedem Fall erkannt werden. Bei Unachtsamkeit
besteht Unfallgefahr!
•Behalten Sie stets das Fahrzeugumfeld im Blick - auch mit Hilfe der
Rückspiegel.Vo rsi ch t!
Niedrige Hindernisse, die bereits durch eine Warnung gemeldet wurden,
können beim Annähern aus dem Messbereich des Systems verschwinden
und deswegen nicht mehr gemeldet werden. Auch Gegenstände wie Absperr-
ketten, Anhängerdeichseln, dünne, lackierte, senkrechte Stangen oder
Zäune werden unter Umständen von dem System nicht erfasst – Gefahr einer
Beschädigung.
Hinweis
Beachten Sie die Hinweise zum Anhängerbetrieb auf ⇒ Seite 201.SEAT Parking System Plus*: Beschreibung
Das Parking System Plus ist eine akustische und optische
Einparkhilfe.Im vorderen und hinteren Stoßfänger befinden sich Sensoren. Diese
Sensoren erkennen Hindernisse und melden diese durch akustische und
optische Signale. Der Messbereich der Sensoren beginnt etwa bei:
Hinten
Seite
0,60
Mitte
1,60
ACHTUNG! Fortsetzung
AlteaXL_DE.book Seite 199 Donnerstag, 9. September 2010 11:46 11

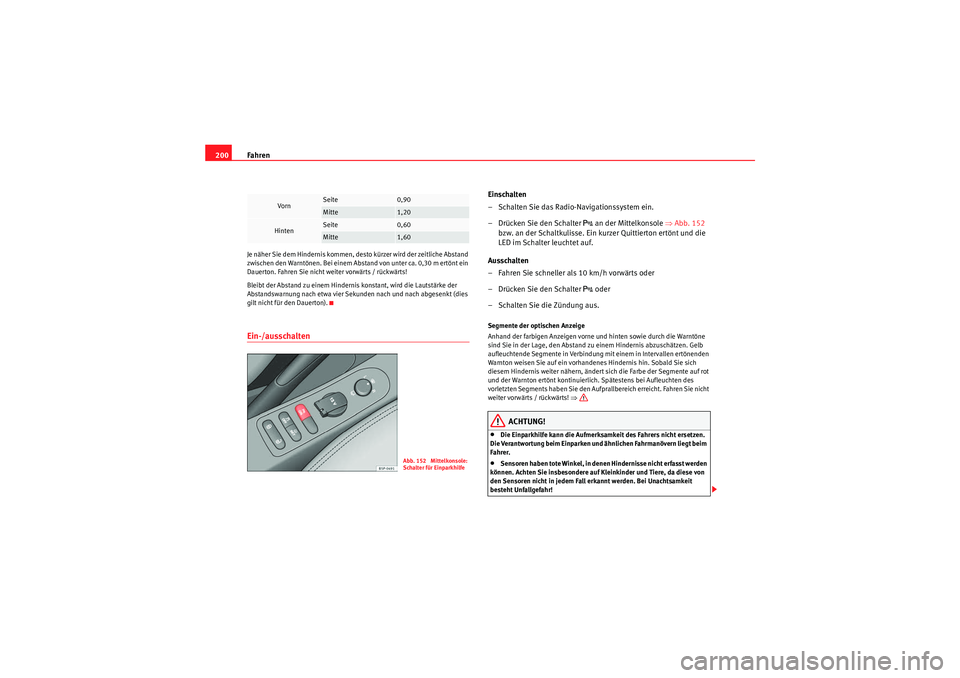

Fahren
200Je näher Sie dem Hindernis kommen, desto kürzer wird der zeitliche Abstand
zwischen den Warntönen. Bei einem Abstand von unter ca. 0,30 m ertönt ein
Dauerton. Fahren Sie nicht weiter vorwärts / rückwärts!
Bleibt der Abstand zu einem Hindernis konstant, wird die Lautstärke der
Abstandswarnung nach etwa vier Sekunden nach und nach abgesenkt (dies
gilt nicht für den Dauerton).Ein-/ausschalten
Einschalten
– Schalten Sie das Radio-Navigationssystem ein.
– Drücken Sie den Schalter
 an der Mittelkonsole ⇒Abb. 152
bzw. an der Schaltkulisse. Ein kurzer Quittierton ertönt und die
LED im Schalter leuchtet auf.
Ausschalten
– Fahren Sie schneller als 10 km/h vorwärts oder
– Drücken Sie den Schalter  oder
– Schalten Sie die Zündung aus.
Segmente der optischen Anzeige
Anhand der farbigen Anzeigen vorne und hinten sowie durch die Warntöne
sind Sie in der Lage, den Abstand zu einem Hindernis abzuschätzen. Gelb
aufleuchtende Segmente in Verbindung mit einem in Intervallen ertönenden
Warnton weisen Sie auf ein vorhandenes Hindernis hin. Sobald Sie sich
diesem Hindernis weiter nähern, ändert sich die Farbe der Segmente auf rot
und der Warnton ertönt kontinuierlich. Spätestens bei Aufleuchten des
vorletzten Segments haben Sie den Aufprallbereich erreicht. Fahren Sie nicht
weiter vorwärts / rückwärts! ⇒
ACHTUNG!
•Die Einparkhilfe kann die Aufmerksamkeit des Fahrers nicht ersetzen.
Die Verantwortung beim Einparken und ähnlichen Fahrmanövern liegt beim
Fahrer.•Sensoren haben tote Winkel, in denen Hindernisse nicht erfasst werden
können. Achten Sie insbesondere auf Kleinkinder und Tiere, da diese von
den Sensoren nicht in jedem Fall erkannt werden. Bei Unachtsamkeit
besteht Unfallgefahr!
Vorn
Seite
0,90
Mitte
1,20
Hinten
Seite
0,60
Mitte
1,60Abb. 152 Mittelkonsole:
Schalter für Einparkhilfe
AlteaXL_DE.book Seite 200 Donnerstag, 9. September 2010 11:46 11

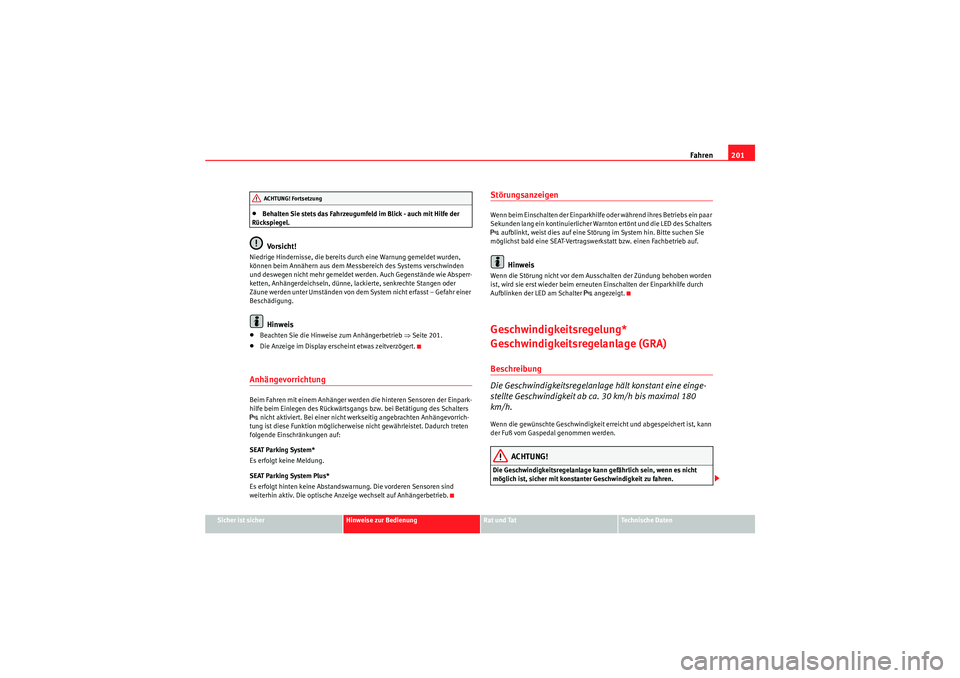

Fahren201
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
•Behalten Sie stets das Fahrzeugumfeld im Blick - auch mit Hilfe der
Rückspiegel.Vo rsi ch t!
Niedrige Hindernisse, die bereits durch eine Warnung gemeldet wurden,
können beim Annähern aus dem Messbereich des Systems verschwinden
und deswegen nicht mehr gemeldet werden. Auch Gegenstände wie Absperr-
ketten, Anhängerdeichseln, dünne, lackierte, senkrechte Stangen oder
Zäune werden unter Umständen von dem System nicht erfasst – Gefahr einer
Beschädigung.
Hinweis
•Beachten Sie die Hinweise zum Anhängerbetrieb ⇒Seite 201.•Die Anzeige im Display erscheint etwas zeitverzögert.AnhängevorrichtungBeim Fahren mit einem Anhänger werden die hinteren Sensoren der Einpark-
hilfe beim Einlegen des Rückwärtsgangs bzw. bei Betätigung des Schalters  nicht aktiviert. Bei einer nicht werkseitig angebrachten Anhängevorrich-
tung ist diese Funktion möglicherweise nicht gewährleistet. Dadurch treten
folgende Einschränkungen auf:
SEAT Parking System*
Es erfolgt keine Meldung.
SEAT Parking System Plus*
Es erfolgt hinten keine Abstandswarnung. Die vorderen Sensoren sind
weiterhin aktiv. Die optische Anzeige wechselt auf Anhängerbetrieb.
StörungsanzeigenWenn beim Einschalten der Einparkhilfe oder während ihres Betriebs ein paar
Sekunden lang ein kontinuierlicher Warnton ertönt und die LED des Schalters  aufblinkt, weist dies auf eine Störung im System hin. Bitte suchen Sie
möglichst bald eine SEAT-Vertragswerkstatt bzw. einen Fachbetrieb auf.Hinweis
Wenn die Störung nicht vor dem Ausschalten der Zündung behoben worden
ist, wird sie erst wieder beim erneuten Einschalten der Einparkhilfe durch
Aufblinken der LED am Schalter
 angezeigt.
Geschwindigkeitsregelung*
Geschwindigkeitsregelanlage (GRA)Beschreibung
Die Geschwindigkeitsregelanlage hält konstant eine einge-
stellte Geschwindigkeit ab ca. 30 km/h bis maximal 180
km/h.Wenn die gewünschte Geschwindigkeit erreicht und abgespeichert ist, kann
der Fuß vom Gaspedal genommen werden.
ACHTUNG!
Die Geschwindigkeitsregelanlage kann gefährlich sein, wenn es nicht
möglich ist, sicher mit konstanter Geschwindigkeit zu fahren.
ACHTUNG! Fortsetzung
AlteaXL_DE.book Seite 201 Donnerstag, 9. September 2010 11:46 11

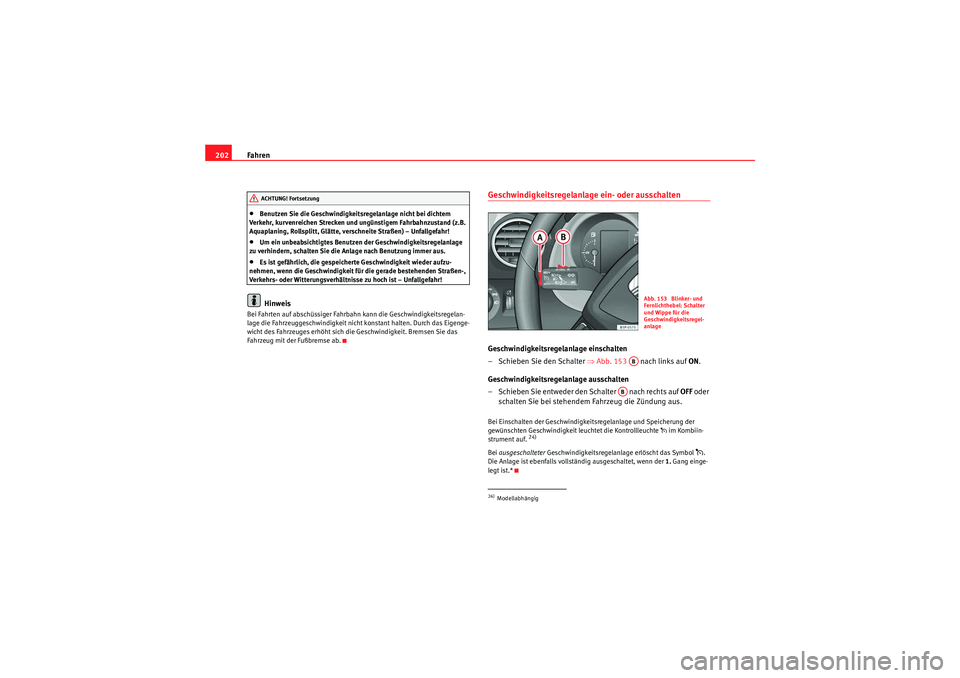

Fahren
202•Benutzen Sie die Geschwindigkeitsregelanlage nicht bei dichtem
Verkehr, kurvenreichen Strecken und ungünstigem Fahrbahnzustand (z.B.
Aquaplaning, Rollsplitt, Glätte, verschneite Straßen) – Unfallgefahr!•Um ein unbeabsichtigtes Benutzen der Geschwindigkeitsregelanlage
zu verhindern, schalten Sie die Anlage nach Benutzung immer aus.•Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzu-
nehmen, wenn die Geschwindigkeit für die gerade bestehenden Straßen-,
Verkehrs- oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Hinweis
Bei Fahrten auf abschüssiger Fahrbahn kann die Geschwindigkeitsregelan-
lage die Fahrzeuggeschwindigkeit nicht konstant halten. Durch das Eigenge-
wicht des Fahrzeuges erhöht sich die Geschwindigkeit. Bremsen Sie das
Fahrzeug mit der Fußbremse ab.
Geschwindigkeitsregelanlage ein- oder ausschaltenGeschwindigkeitsregelanlage einschalten
– Schieben Sie den Schalter ⇒Abb. 153 nach links auf ON .
Geschwindigkeitsregelanlage ausschalten
– Schieben Sie entweder den Schalter nach rechts auf OFF oder
schalten Sie bei stehendem Fahrzeug die Zündung aus.Bei Einschalten der Geschwindigkeitsregelanlage und Speicherung der
gewünschten Geschwindigkeit leuchtet die Kontrollleuchte  im Kombiin-
strument auf.
24)
Bei ausgeschalteter Geschwindigkeitsregelanlage erlöscht das Symbol
.
Die Anlage ist ebenfalls vollständig ausgeschaltet, wenn der 1. Gang einge-
legt ist.*
ACHTUNG! Fortsetzung
24)Modellabhängig
Abb. 153 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AB
AB
AlteaXL_DE.book Seite 202 Donnerstag, 9. September 2010 11:46 11

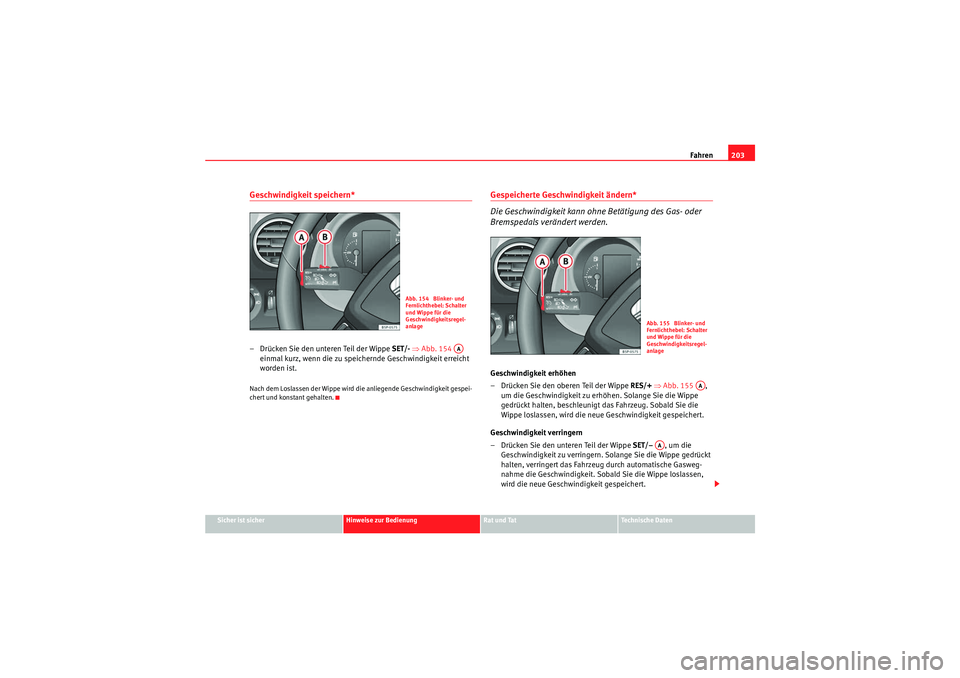

Fahren203
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Geschwindigkeit speichern*– Drücken Sie den unteren Teil der Wippe SET/- ⇒ Abb. 154
einmal kurz, wenn die zu speichernde Geschwindigkeit erreicht
worden ist.Nach dem Loslassen der Wippe wird die anliegende Geschwindigkeit gespei-
chert und konstant gehalten.
Gespeicherte Geschwindigkeit ändern*
Die Geschwindigkeit kann ohne Betätigung des Gas- oder
Bremspedals verändert werden.Geschwindigkeit erhöhen
– Drücken Sie den oberen Teil der Wippe RES/+ ⇒Abb. 155 ,
um die Geschwindigkeit zu erhöhen. Solange Sie die Wippe
gedrückt halten, beschleunigt das Fahrzeug. Sobald Sie die
Wippe loslassen, wird die neue Geschwindigkeit gespeichert.
Geschwindigkeit verringern
– Drücken Sie den unteren Teil der Wippe SET/– , um die
Geschwindigkeit zu verringern. Solange Sie die Wippe gedrückt
halten, verringert das Fahrzeug durch automatische Gasweg-
nahme die Geschwindigkeit. Sobald Sie die Wippe loslassen,
wird die neue Geschwindigkeit gespeichert.
Abb. 154 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AA
Abb. 155 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AA
AA
AlteaXL_DE.book Seite 203 Donnerstag, 9. September 2010 11:46 11

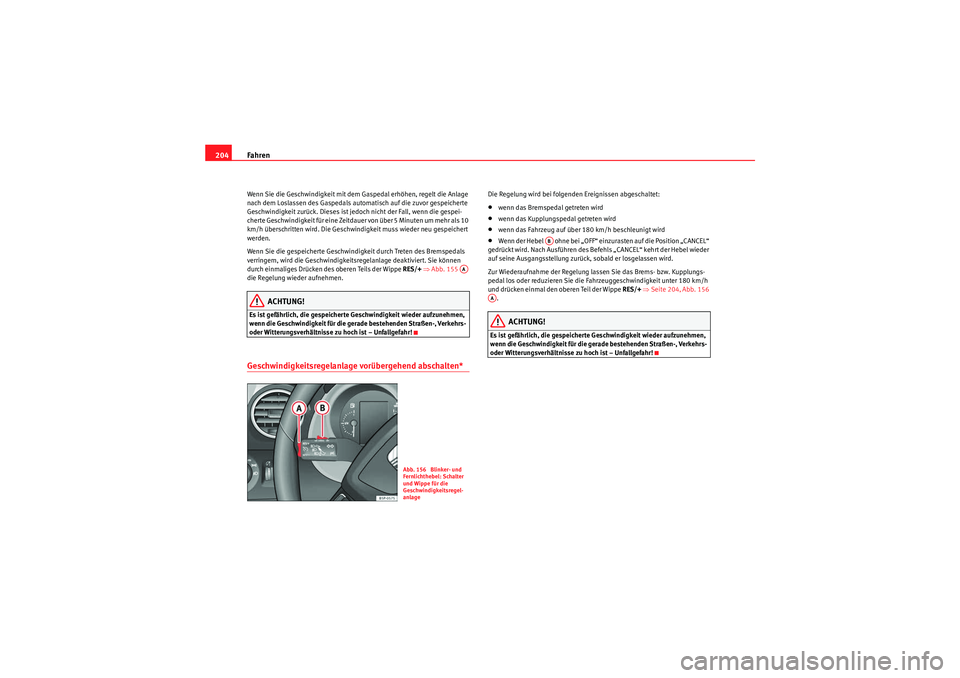

Fahren
204Wenn Sie die Geschwindigkeit mit dem Gaspedal erhöhen, regelt die Anlage
nach dem Loslassen des Gaspedals automatisch auf die zuvor gespeicherte
Geschwindigkeit zurück. Dieses ist jedoch nicht der Fall, wenn die gespei-
cherte Geschwindigkeit für eine Zeitdauer von über 5 Minuten um mehr als 10
km/h überschritten wird. Die Geschwin digkeit muss wieder neu gespeichert
werden.
Wenn Sie die gespeicherte Geschwindigkeit durch Treten des Bremspedals
verringern, wird die Geschwindigkeitsregelanlage deaktiviert. Sie können
durch einmaliges Drücken des oberen Teils der Wippe RES/+ ⇒ Abb. 155
die Regelung wieder aufnehmen.
ACHTUNG!
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Verkehrs-
oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Geschwindigkeitsregelanlage vorübergehend abschalten*
Die Regelung wird bei folgenden Ereignissen abgeschaltet:•wenn das Bremspedal getreten wird•wenn das Kupplungspedal getreten wird•wenn das Fahrzeug auf über 180 km/h beschleunigt wird•Wenn der Hebel ohne bei „OFF“ einzurasten auf die Position „CANCEL“
gedrückt wird. Nach Ausführen des Befehls „CANCEL“ kehrt der Hebel wieder
auf seine Ausgangsstellung zurück, sobald er losgelassen wird.
Zur Wiederaufnahme der Regelung lassen Sie das Brems- bzw. Kupplungs-
pedal los oder reduzieren Sie die Fahrzeuggeschwindigkeit unter 180 km/h
und drücken einmal den oberen Teil der Wippe RES/+ ⇒ Seite 204, Abb. 156
.ACHTUNG!
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Verkehrs-
oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!
AA
Abb. 156 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AB
AA
AlteaXL_DE.book Seite 204 Donnerstag, 9. September 2010 11:46 11

Fahren205
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

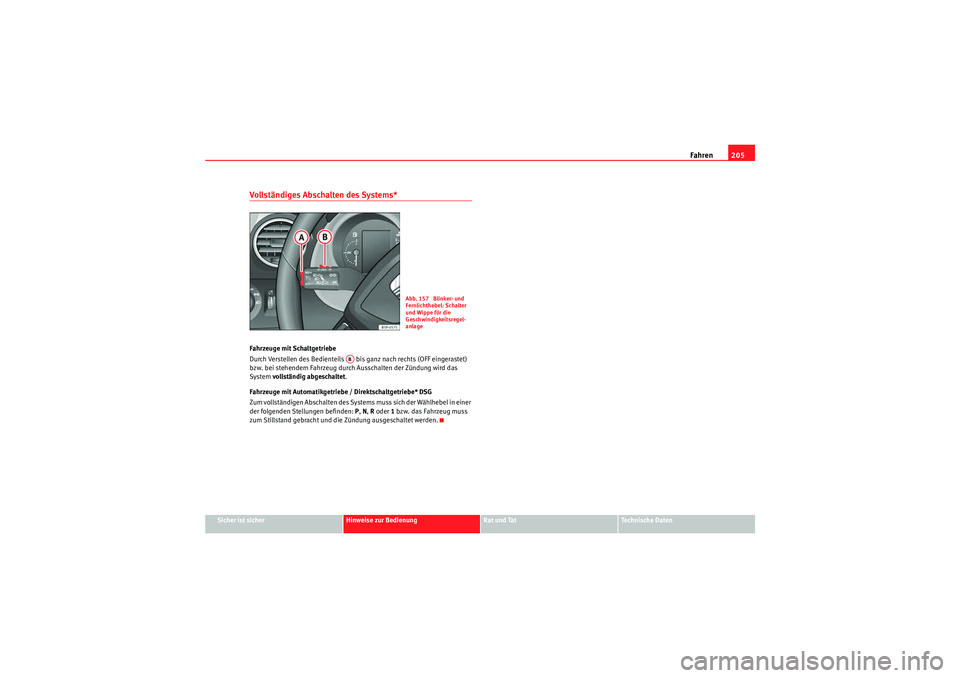

Vollständiges Abschalten des Systems* Fahrzeuge mit Schaltgetriebe
Durch Verstellen des Bedienteils bis ganz nach rechts (OFF eingerastet)
bzw. bei stehendem Fahrzeug durch Ausschalten der Zündung wird das
System vollständig abgeschaltet .
Fahrzeuge mit Automatikgetriebe / Direktschaltgetriebe* DSG
Zum vollständigen Abschalten des Systems muss sich der Wählhebel in einer
der folgenden Stellungen befinden: P, N , R oder 1 bzw. das Fahrzeug muss
zum Stillstand gebracht und die Zündung ausgeschaltet werden.
Abb. 157 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AB
AlteaXL_DE.book Seite 205 Donnerstag, 9. September 2010 11:46 11

AlteaXL_DE.book Seite 206 Donnerstag, 9. September 2010 11:46 11

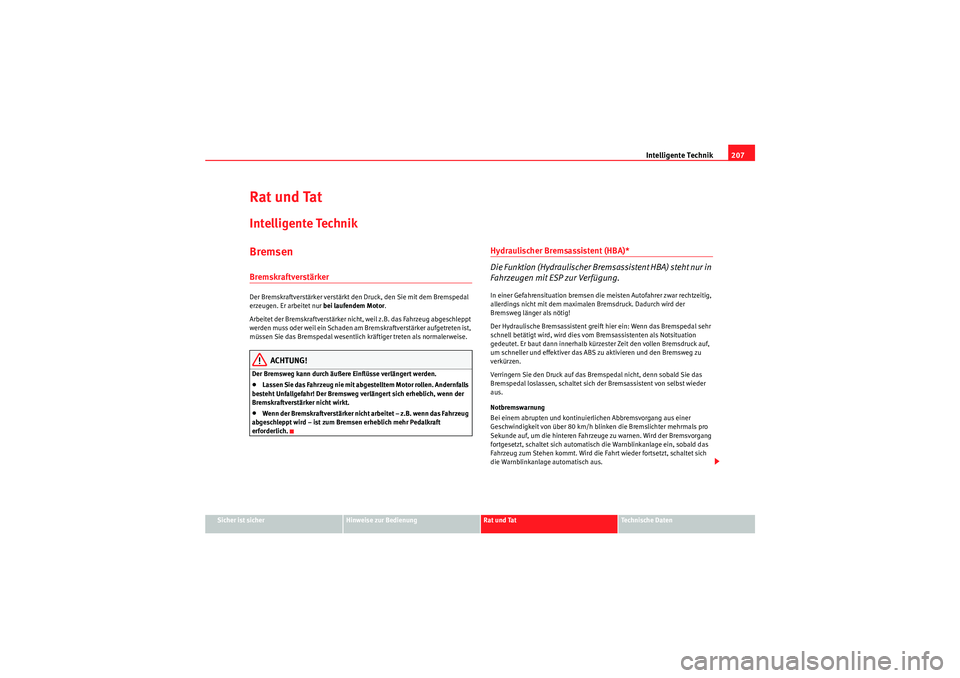

Intelligente Technik207
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Rat und TatIntelligente TechnikBremsenBremskraftverstärker Der Bremskraftverstärker verstärkt den Druck, den Sie mit dem Bremspedal
erzeugen. Er arbeitet nur bei laufendem Motor.
Arbeitet der Bremskraftverstärker nicht, weil z.B. das Fahrzeug abgeschleppt
werden muss oder weil ein Schaden am Bremskraftverstärker aufgetreten ist,
müssen Sie das Bremspedal wesentlich kräftiger treten als normalerweise.
ACHTUNG!
Der Bremsweg kann durch äußere Einflüsse verlängert werden.•Lassen Sie das Fahrzeug nie mit abgestelltem Motor rollen. Andernfalls
besteht Unfallgefahr! Der Bremsweg verlängert sich erheblich, wenn der
Bremskraftverstärker nicht wirkt.•Wenn der Bremskraftverstärker nicht arbeitet – z.B. wenn das Fahrzeug
abgeschleppt wird – ist zum Bremsen erheblich mehr Pedalkraft
erforderlich.
Hydraulischer Bremsassistent (HBA)*
Die Funktion (Hydraulischer Bremsassistent HBA) steht nur in
Fahrzeugen mit ESP zur Verfügung.In einer Gefahrensituation bremsen die meisten Autofahrer zwar rechtzeitig,
allerdings nicht mit dem maximalen Bremsdruck. Dadurch wird der
Bremsweg länger als nötig!
Der Hydraulische Bremsassistent greift hier ein: Wenn das Bremspedal sehr
schnell betätigt wird, wird dies vom Bremsassistenten als Notsituation
gedeutet. Er baut dann innerhalb kürzester Zeit den vollen Bremsdruck auf,
um schneller und effektiver das ABS zu aktivieren und den Bremsweg zu
verkürzen.
Verringern Sie den Druck auf das Bremspedal nicht, denn sobald Sie das
Bremspedal loslassen, schaltet sich der Bremsassistent von selbst wieder
aus.
Notbremswarnung
Bei einem abrupten und kontinuierlichen Abbremsvorgang aus einer
Geschwindigkeit von über 80 km/h blinken die Bremslichter mehrmals pro
Sekunde auf, um die hinteren Fahrzeuge zu warnen. Wird der Bremsvorgang
fortgesetzt, schaltet sich automatisch die Warnblinkanlage ein, sobald das
Fahrzeug zum Stehen kommt. Wird die Fahrt wieder fortsetzt, schaltet sich
die Warnblinkanlage automatisch aus.
AlteaXL_DE.book Seite 207 Donnerstag, 9. September 2010 11:46 11

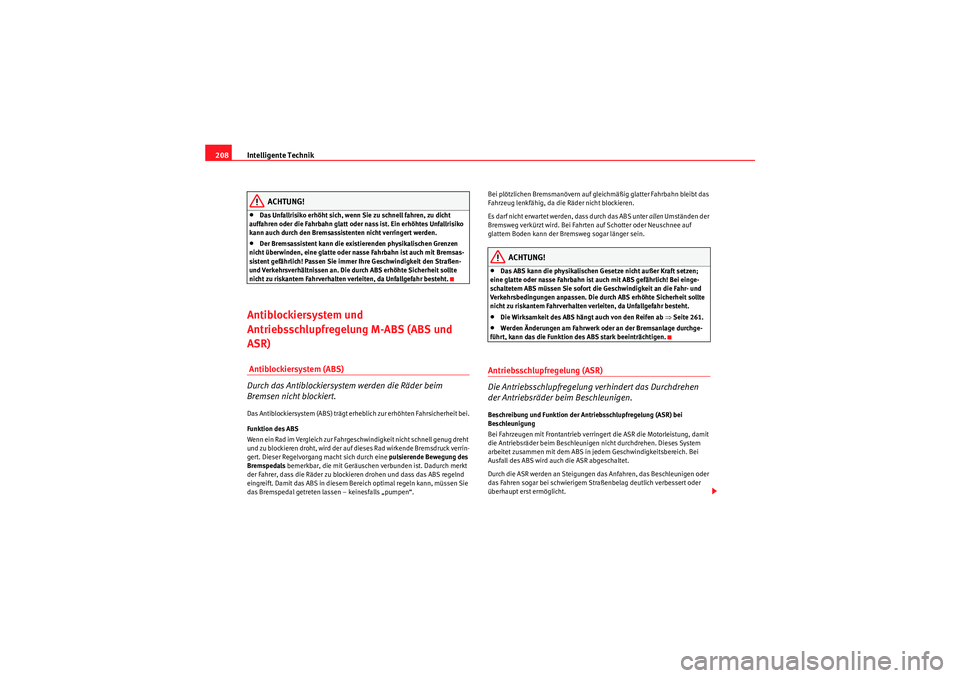

Intelligente Technik
208
ACHTUNG!
•Das Unfallrisiko erhöht sich, wenn Sie zu schnell fahren, zu dicht
auffahren oder die Fahrbahn glatt oder nass ist. Ein erhöhtes Unfallrisiko
kann auch durch den Bremsassistenten nicht verringert werden.•Der Bremsassistent kann die existierenden physikalischen Grenzen
nicht überwinden, eine glatte oder nasse Fahrbahn ist auch mit Bremsas-
sistent gefährlich! Passen Sie immer Ihre Geschwindigkeit den Straßen-
und Verkehrsverhältnissen an. Die durch ABS erhöhte Sicherheit sollte
nicht zu riskantem Fahrverhalten verleiten, da Unfallgefahr besteht.
Antiblockiersystem und
Antriebsschlupfregelung M-ABS (ABS und
ASR) Antiblockiersystem (ABS)
Durch das Antiblockiersystem werden die Räder beim
Bremsen nicht blockiert.Das Antiblockiersystem (ABS) trägt erheblich zur erhöhten Fahrsicherheit bei.
Funktion des ABS
Wenn ein Rad im Vergleich zur Fahrgeschwindigkeit nicht schnell genug dreht
und zu blockieren droht, wird der auf dieses Rad wirkende Bremsdruck verrin-
gert. Dieser Regelvorgang macht sich durch eine pulsierende Bewegung des
Bremspedals bemerkbar, die mit Geräuschen verbunden ist. Dadurch merkt
der Fahrer, dass die Räder zu blockieren drohen und dass das ABS regelnd
eingreift. Damit das ABS in diesem Bereich optimal regeln kann, müssen Sie
das Bremspedal getreten lassen – keinesfalls „pumpen“. Bei plötzlichen Bremsmanövern auf gleichmäßig glatter Fahrbahn bleibt das
Fahrzeug lenkfähig, da die Räder nicht blockieren.
Es darf nicht erwartet werden, dass durch das ABS unter
allen Umständen der
Bremsweg verkürzt wird. Bei Fahrten auf Schotter oder Neuschnee auf
glattem Boden kann der Bremsweg sogar länger sein.
ACHTUNG!
•Das ABS kann die physikalischen Gesetze nicht außer Kraft setzen;
eine glatte oder nasse Fahrbahn ist auch mit ABS gefährlich! Bei einge-
schaltetem ABS müssen Sie sofort die Geschwindigkeit an die Fahr- und
Verkehrsbedingungen anpassen. Die durch ABS erhöhte Sicherheit sollte
nicht zu riskantem Fahrverhalten verleiten, da Unfallgefahr besteht.•Die Wirksamkeit des ABS hängt auch von den Reifen ab ⇒Seite 261.•Werden Änderungen am Fahrwerk oder an der Bremsanlage durchge-
führt, kann das die Funktion des ABS stark beeinträchtigen.
Antriebsschlupfregelung (ASR)
Die Antriebsschlupfregelung verhindert das Durchdrehen
der Antriebsräder beim Beschleunigen.Beschreibung und Funktion der Antriebsschlupfregelung (ASR) bei
Beschleunigung
Bei Fahrzeugen mit Frontantrieb verringert die ASR die Motorleistung, damit
die Antriebsräder beim Beschleunigen nicht durchdrehen. Dieses System
arbeitet zusammen mit dem ABS in jedem Geschwindigkeitsbereich. Bei
Ausfall des ABS wird auch die ASR abgeschaltet.
Durch die ASR werden an Steigungen das Anfahren, das Beschleunigen oder
das Fahren sogar bei schwierigem Straßenbelag deutlich verbessert oder
überhaupt erst ermöglicht.
AlteaXL_DE.book Seite 208 Donnerstag, 9. September 2010 11:46 11
