Seat Altea XL 2011 Betriebsanleitung (in German)

Fahren189
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

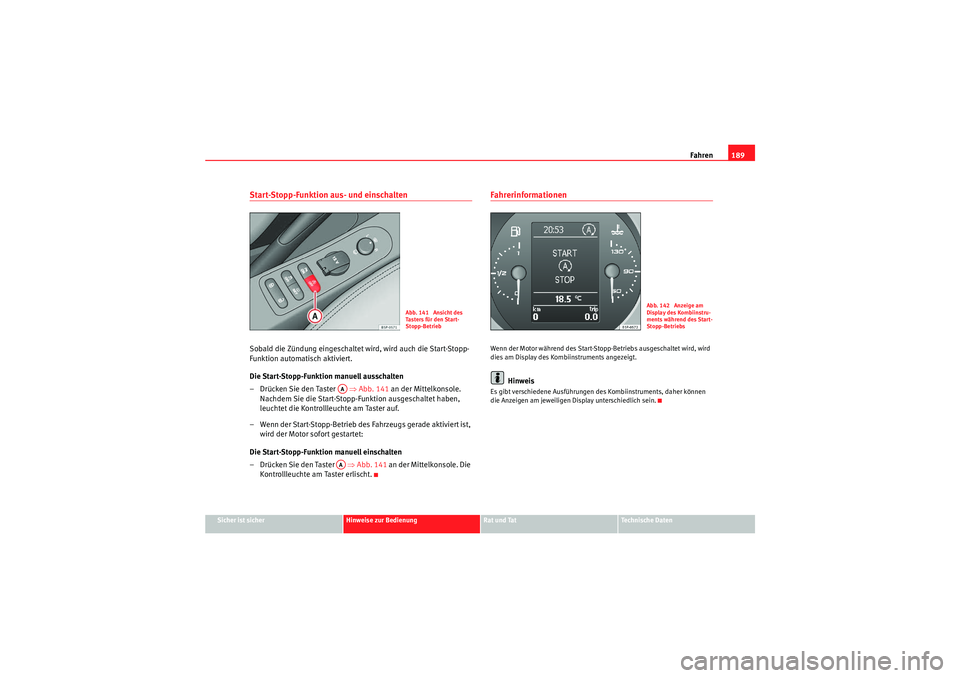

Start-Stopp-Funktion aus- und einschaltenSobald die Zündung eingeschaltet wird, wird auch die Start-Stopp-
Funktion automatisch aktiviert.
Die Start-Stopp-Funktion manuell ausschalten
– Drücken Sie den Taster ⇒Abb. 141 an der Mittelkonsole.
Nachdem Sie die Start-Stopp-Funktion ausgeschaltet haben,
leuchtet die Kontrollleuchte am Taster auf.
– Wenn der Start-Stopp-Betrieb des Fahrzeugs gerade aktiviert ist, wird der Motor sofort gestartet:
Die Start-Stopp-Funktion manuell einschalten
– Drücken Sie den Taster ⇒Abb. 141 an der Mittelkonsole. Die
Kontrollleuchte am Taster erlischt.
FahrerinformationenWenn der Motor während des Start-Stopp-Betriebs ausgeschaltet wird, wird
dies am Display des Kombiinstruments angezeigt.
Hinweis
Es gibt verschiedene Ausführungen des Kombiinstruments, daher können
die Anzeigen am jeweiligen Display unterschiedlich sein.
Abb. 141 Ansicht des
Ta s t e r s f ü r d e n S t a r t -
Stopp-Betrieb
AAAA
Abb. 142 Anzeige am
Display des Kombiinstru-
ments während des Start-
Stopp-Betriebs
AlteaXL_DE.book Seite 189 Donnerstag, 9. September 2010 11:46 11

Fahren

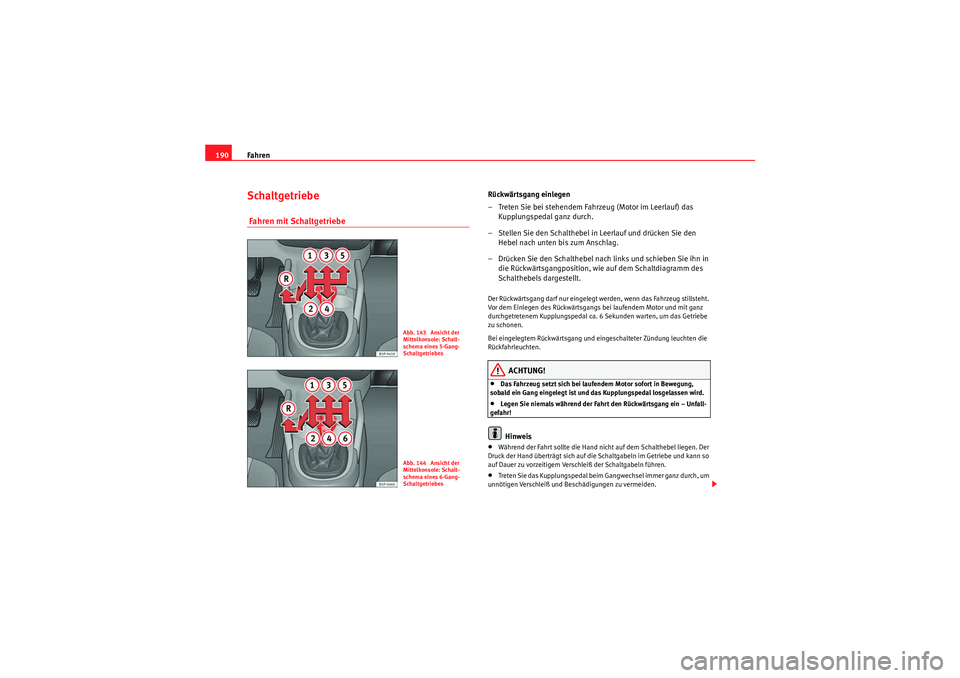

190Schaltgetriebe Fahren mit Schaltgetriebe
Rückwärtsgang einlegen
– Treten Sie bei stehendem Fahrzeug (Motor im Leerlauf) das
Kupplungspedal ganz durch.
– Stellen Sie den Schalthebel in Leerlauf und drücken Sie den Hebel nach unten bis zum Anschlag.
– Drücken Sie den Schalthebel nach links und schieben Sie ihn in die Rückwärtsgangposition, wie auf dem Schaltdiagramm des
Schalthebels dargestellt.Der Rückwärtsgang darf nur eingelegt werden, wenn das Fahrzeug stillsteht.
Vor dem Einlegen des Rückwärtsgangs bei laufendem Motor und mit ganz
durchgetretenem Kupplungspedal ca. 6 Sekunden warten, um das Getriebe
zu schonen.
Bei eingelegtem Rückwärtsgang und eingeschalteter Zündung leuchten die
Rückfahrleuchten.
ACHTUNG!
•Das Fahrzeug setzt sich bei laufendem Motor sofort in Bewegung,
sobald ein Gang eingelegt ist und das Kupplungspedal losgelassen wird.•Legen Sie niemals während der Fahrt den Rückwärtsgang ein – Unfall-
gefahr!Hinweis
•Während der Fahrt sollte die Hand nicht auf dem Schalthebel liegen. Der
Druck der Hand überträgt sich auf die Schaltgabeln im Getriebe und kann so
auf Dauer zu vorzeitigem Verschleiß der Schaltgabeln führen.•Treten Sie das Kupplungspedal beim Gangwechsel immer ganz durch, um
unnötigen Verschleiß und Beschädigungen zu vermeiden.
Abb. 143 Ansicht der
Mittelkonsole: Schalt-
schema eines 5-Gang-
SchaltgetriebesAbb. 144 Ansicht der
Mittelkonsole: Schalt-
schema eines 6-Gang-
Schaltgetriebes
AlteaXL_DE.book Seite 190 Donnerstag, 9. September 2010 11:46 11

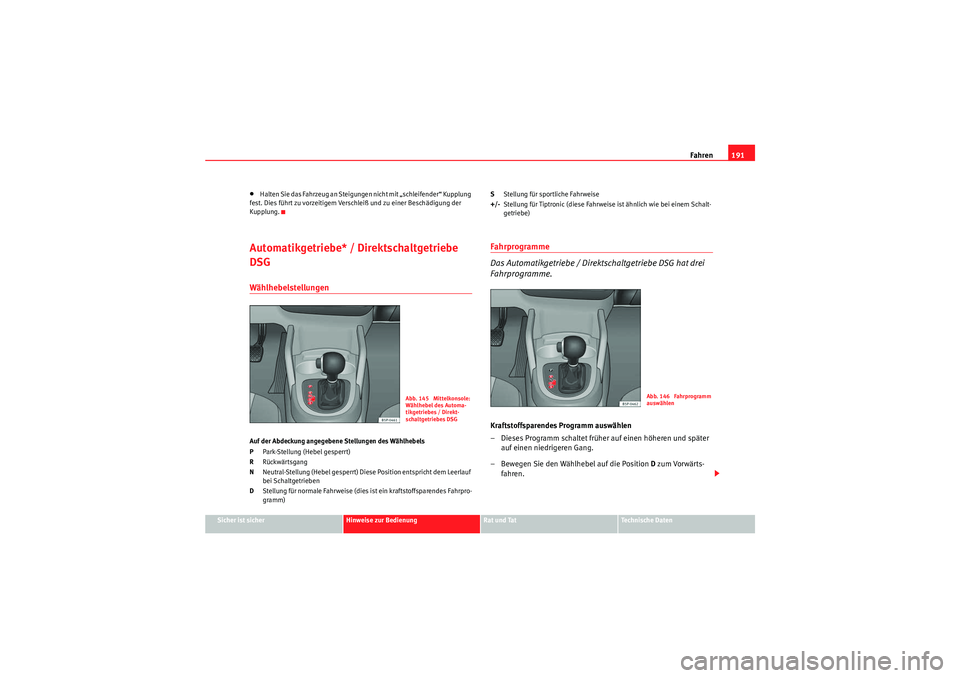

Fahren191
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
•Halten Sie das Fahrzeug an Steigungen nicht mit „schleifender“ Kupplung
fest. Dies führt zu vorzeitigem Verschleiß und zu einer Beschädigung der
Kupplung.Automatikgetriebe* / Direktschaltgetriebe
DSGWählhebelstellungen Auf der Abdeckung angegebene Stellungen des Wählhebels
P Park-Stellung (Hebel gesperrt)
R Rückwärtsgang
N Neutral-Stellung (Hebel gesperrt) Diese Position entspricht dem Leerlauf
bei Schaltgetrieben
D Stellung für normale Fahrweise (dies ist ein kraftstoffsparendes Fahrpro-
gramm) S
Stellung für sportliche Fahrweise
+/- Stellung für Tiptronic (diese Fahrweise ist ähnlich wie bei einem Schalt-
getriebe)
Fahrprogramme
Das Automatikgetriebe / Direktschaltgetriebe DSG hat drei
Fahrprogramme.Kraftstoffsparendes Programm auswählen
– Dieses Programm schaltet früher auf einen höheren und später
auf einen niedrigeren Gang.
– Bewegen Sie den Wählhebel auf die Position D zum Vorwärts-
fahren.
Abb. 145 Mittelkonsole:
Wählhebel des Automa-
tikgetriebes / Direkt-
schaltgetriebes DSG
Abb. 146 Fahrprogramm
auswählen
AlteaXL_DE.book Seite 191 Donnerstag, 9. September 2010 11:46 11

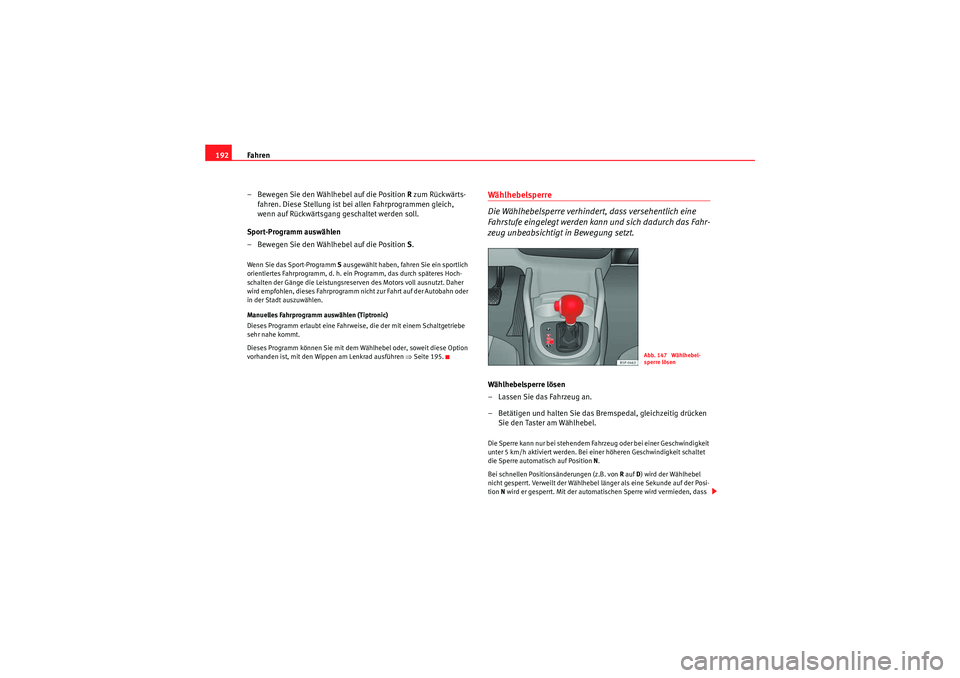

Fahren
192
– Bewegen Sie den Wählhebel auf die Position R zum Rückwärts-
fahren. Diese Stellung ist bei allen Fahrprogrammen gleich,
wenn auf Rückwärtsgang geschaltet werden soll.
Sport-Programm auswählen
– Bewegen Sie den Wählhebel auf die Position S.Wenn Sie das Sport-Programm S ausgewählt haben, fahren Sie ein sportlich
orientiertes Fahrprogramm, d. h. ein Programm, das durch späteres Hoch-
schalten der Gänge die Leistungsreserven des Motors voll ausnutzt. Daher
wird empfohlen, dieses Fahrprogramm nicht zur Fahrt auf der Autobahn oder
in der Stadt auszuwählen.
Manuelles Fahrprogramm auswählen (Tiptronic)
Dieses Programm erlaubt eine Fahrweise, die der mit einem Schaltgetriebe
sehr nahe kommt.
Dieses Programm können Sie mit dem Wählhebel oder, soweit diese Option
vorhanden ist, mit den Wippen am Lenkrad ausführen ⇒Seite 195.
Wählhebelsperre
Die Wählhebelsperre verhinde rt, dass versehentlich eine
Fahrstufe eingelegt werden kann und sich dadurch das Fahr-
zeug unbeabsichtigt in Bewegung setzt.Wählhebelsperre lösen
–Lassen Sie das Fahrzeug an.
– Betätigen und halten Sie das Bremspedal, gleichzeitig drücken
Sie den Taster am Wählhebel.Die Sperre kann nur bei stehendem Fahrzeug oder bei einer Geschwindigkeit
unter 5 km/h aktiviert werden. Bei einer höheren Geschwindigkeit schaltet
die Sperre automatisch auf Position N.
Bei schnellen Positionsänderungen (z.B. von R auf D) wird der Wählhebel
nicht gesperrt. Verweilt der Wählhebel länger als eine Sekunde auf der Posi-
tion N wird er gesperrt. Mit der automatischen Sperre wird vermieden, dass
Abb. 147 Wählhebel-
sperre lösen
AlteaXL_DE.book Seite 192 Donnerstag, 9. September 2010 11:46 11

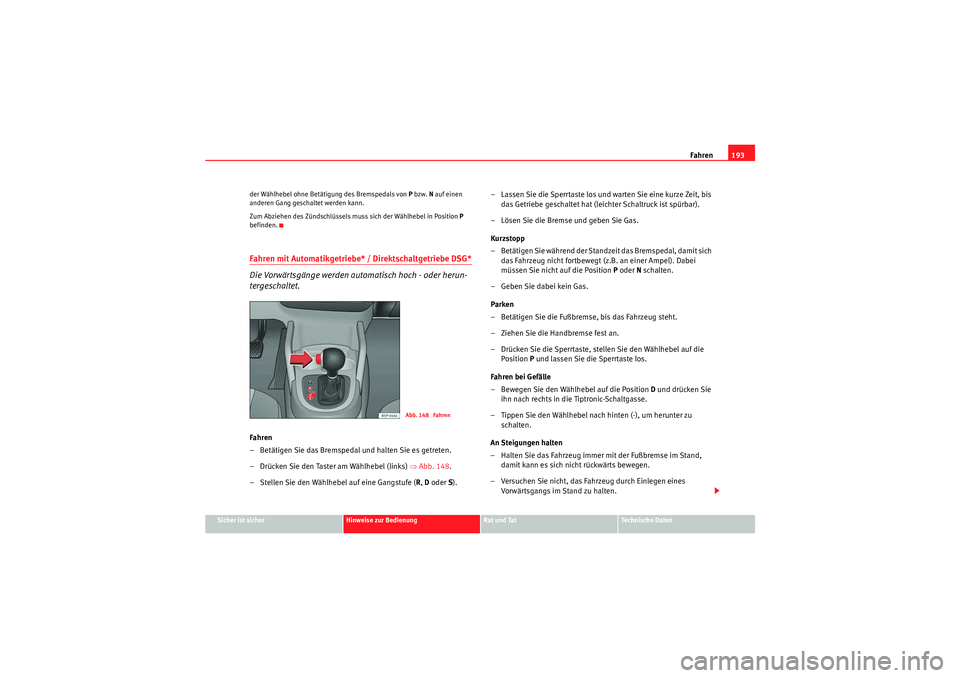

Fahren193
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
der Wählhebel ohne Betätigung des Bremspedals von
P bzw. N auf einen
anderen Gang geschaltet werden kann.
Zum Abziehen des Zündschlüssels muss sich der Wählhebel in Position P
befinden.
Fahren mit Automatikgetriebe* / Direktschaltgetriebe DSG*
Die Vorwärtsgänge werden automatisch hoch - oder herun-
tergeschaltet.Fahren
– Betätigen Sie das Bremspedal und halten Sie es getreten.
– Drücken Sie den Taster am Wählhebel (links) ⇒Abb. 148 .
– Stellen Sie den Wählhebel auf eine Gangstufe ( R, D oder S). – Lassen Sie die Sperrtaste los un
d warten Sie eine kurze Zeit, bis
das Getriebe geschaltet hat (lei chter Schaltruck ist spürbar).
– Lösen Sie die Bremse und geben Sie Gas.
Kurzstopp
– Betätigen Sie während der Standzeit das Bremspedal, damit sich das Fahrzeug nicht fortbewegt (z.B. an einer Ampel). Dabei
müssen Sie nicht auf die Position P oder N schalten.
– Geben Sie dabei kein Gas.
Parken
– Betätigen Sie die Fußbremse, bis das Fahrzeug steht.
– Ziehen Sie die Handbremse fest an.
– Drücken Sie die Sperrtaste, stellen Sie den Wählhebel auf die Position P und lassen Sie die Sperrtaste los.
Fahren bei Gefälle
– Bewegen Sie den Wählhebel auf die Position D und drücken Sie
ihn nach rechts in die Tiptronic-Schaltgasse.
– Tippen Sie den Wählhebel nach hinten (-), um herunter zu schalten.
An Steigungen halten
– Halten Sie das Fahrzeug immer mit der Fußbremse im Stand, damit kann es sich nicht rückwärts bewegen.
– Versuchen Sie nicht, das Fahrzeug durch Einlegen eines Vorwärtsgangs im Stand zu halten.
Abb. 148 Fahren
AlteaXL_DE.book Seite 193 Donnerstag, 9. September 2010 11:46 11

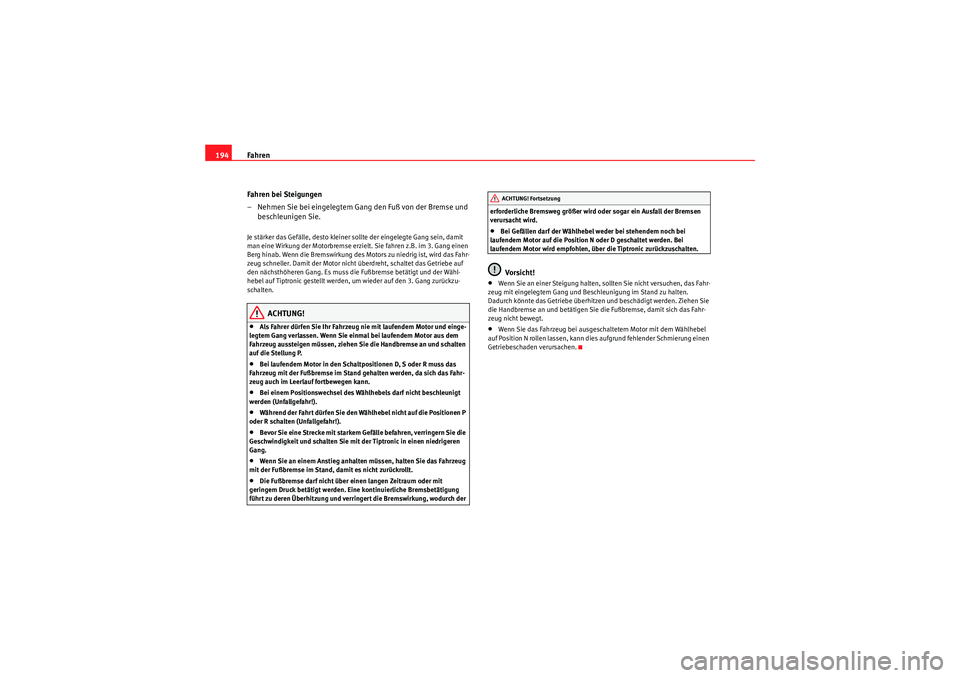

Fahren
194
Fahren bei Steigungen
– Nehmen Sie bei eingelegtem Gang den Fuß von der Bremse und beschleunigen Sie.Je stärker das Gefälle, desto kleiner sollte der eingelegte Gang sein, damit
man eine Wirkung der Motorbremse erzielt. Sie fahren z.B. im 3. Gang einen
Berg hinab. Wenn die Bremswirkung des Motors zu niedrig ist, wird das Fahr-
zeug schneller. Damit der Motor nicht überdreht, schaltet das Getriebe auf
den nächsthöheren Gang. Es muss die Fußbremse betätigt und der Wähl-
hebel auf Tiptronic gestellt werden, um wieder auf den 3. Gang zurückzu-
schalten.
ACHTUNG!
•Als Fahrer dürfen Sie Ihr Fahrzeug nie mit laufendem Motor und einge-
legtem Gang verlassen. Wenn Sie einmal bei laufendem Motor aus dem
Fahrzeug aussteigen müssen, ziehen Sie die Handbremse an und schalten
auf die Stellung P.•Bei laufendem Motor in den Schaltpositionen D, S oder R muss das
Fahrzeug mit der Fußbremse im Stand gehalten werden, da sich das Fahr-
zeug auch im Leerlauf fortbewegen kann.•Bei einem Positionswechsel des Wählhebels darf nicht beschleunigt
werden (Unfallgefahr!).•Während der Fahrt dürfen Sie den Wählhebel nicht auf die Positionen P
oder R schalten (Unfallgefahr!).•Bevor Sie eine Strecke mit starkem Gefälle befahren, verringern Sie die
Geschwindigkeit und schalten Sie mit der Tiptronic in einen niedrigeren
Gang.•Wenn Sie an einem Anstieg anhalten müssen, halten Sie das Fahrzeug
mit der Fußbremse im Stand, damit es nicht zurückrollt.•Die Fußbremse darf nicht über ei nen langen Zeitraum oder mit
geringem Druck betätigt werden. Ei ne kontinuierliche Bremsbetätigung
führt zu deren Überhitzung und verringert die Bremswirkung, wodurch der erforderliche Bremsweg größer wird oder sogar ein Ausfall der Bremsen
verursacht wird.
•Bei Gefällen darf der Wählhebel weder bei stehendem noch bei
laufendem Motor auf die Position N oder D geschaltet werden. Bei
laufendem Motor wird empfohlen, über die Tiptronic zurückzuschalten.Vo rsi ch t!
•Wenn Sie an einer Steigung halten, sollten Sie nicht versuchen, das Fahr-
zeug mit eingelegtem Gang und Beschleunigung im Stand zu halten.
Dadurch könnte das Getriebe überhitzen und beschädigt werden. Ziehen Sie
die Handbremse an und betätigen Sie die Fußbremse, damit sich das Fahr-
zeug nicht bewegt.•Wenn Sie das Fahrzeug bei ausgeschaltetem Motor mit dem Wählhebel
auf Position N rollen lassen, kann dies aufgrund fehlender Schmierung einen
Getriebeschaden verursachen.ACHTUNG! Fortsetzung
AlteaXL_DE.book Seite 194 Donnerstag, 9. September 2010 11:46 11

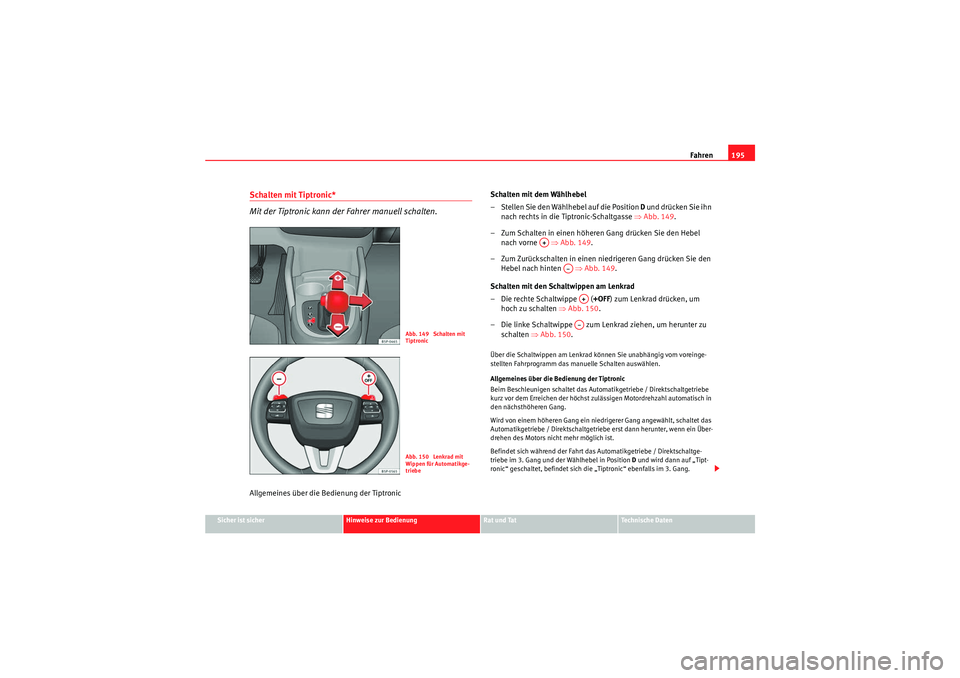

Fahren195
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Schalten mit Tiptronic*
Mit der Tiptronic kann der Fahrer manuell schalten.Allgemeines über die Bedienung der Tiptronic Schalten mit dem Wählhebel
– Stellen Sie den Wählhebel auf die Position
D und drücken Sie ihn
nach rechts in die Tiptronic-Schaltgasse ⇒Abb. 149 .
– Zum Schalten in einen höheren Gang drücken Sie den Hebel nach vorne ⇒Abb. 149 .
– Zum Zurückschalten in einen niedrigeren Gang drücken Sie den Hebel nach hinten ⇒Abb. 149 .
Schalten mit den Schaltwippen am Lenkrad
–Die rechte Schaltwippe ( +OFF) zum Lenkrad drücken, um
hoch zu schalten ⇒ Abb. 150.
– Die linke Schaltwippe zum Lenkrad ziehen, um herunter zu schalten ⇒Abb. 150 .
Über die Schaltwippen am Lenkrad können Sie unabhängig vom voreinge-
stellten Fahrprogramm das manuelle Schalten auswählen.
Allgemeines über die Bedienung der Tiptronic
Beim Beschleunigen schaltet das Automatikgetriebe / Direktschaltgetriebe
kurz vor dem Erreichen der höchst zulässigen Motordrehzahl automatisch in
den nächsthöheren Gang.
Wird von einem höheren Gang ein niedrigerer Gang angewählt, schaltet das
Automatikgetriebe / Direktschaltgetriebe erst dann herunter, wenn ein Über-
drehen des Motors nicht mehr möglich ist.
Befindet sich während der Fahrt das Automatikgetriebe / Direktschaltge-
triebe im 3. Gang und der Wählhebel in Position D und wird dann auf „Tipt-
ronic“ geschaltet, befindet sich die „Tiptronic“ ebenfalls im 3. Gang.
Abb. 149 Schalten mit
TiptronicAbb. 150 Lenkrad mit
Wippen für Automatikge-
triebe
A+
A–
A+A–
AlteaXL_DE.book Seite 195 Donnerstag, 9. September 2010 11:46 11

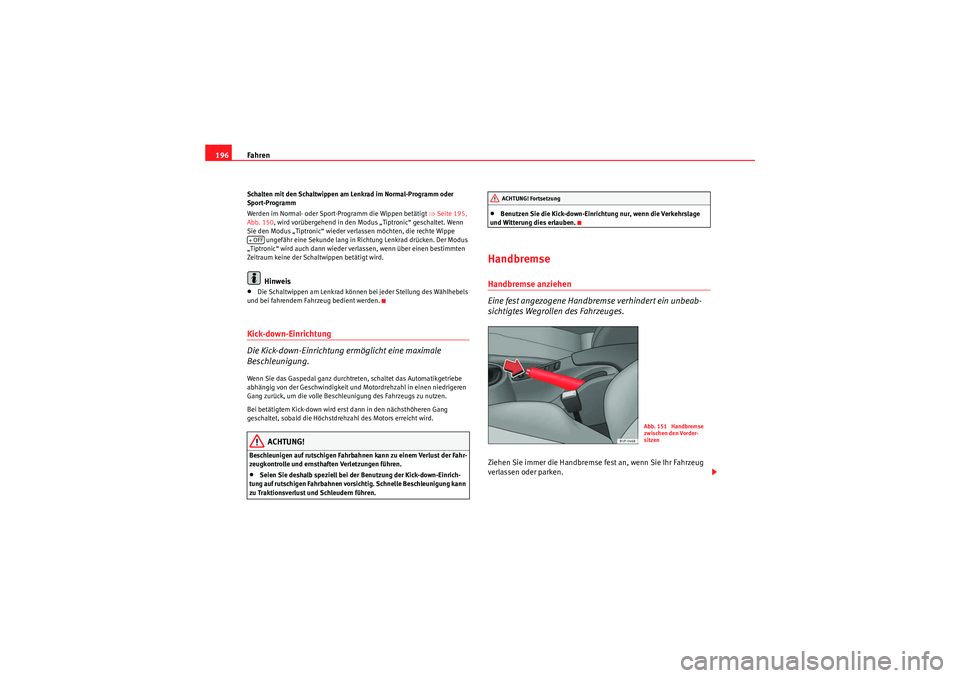

Fahren
196Schalten mit den Schaltwippen am Lenkrad im Normal-Programm oder
Sport-Programm
Werden im Normal- oder Sport-Programm die Wippen betätigt ⇒Seite 195,
Abb. 150 , wird vorübergehend in den Modus „Tiptronic“ geschaltet. Wenn
Sie den Modus „Tiptronic“ wieder verlassen möchten, die rechte Wippe
ungefähr eine Sekunde lang in Richtung Lenkrad drücken. Der Modus
„Tiptronic“ wird auch dann wieder verlassen, wenn über einen bestimmten
Zeitraum keine der Schaltwippen betätigt wird.
Hinweis
•Die Schaltwippen am Lenkrad können bei jeder Stellung des Wählhebels
und bei fahrendem Fahrzeug bedient werden.Kick-down-Einrichtung
Die Kick-down-Einrichtung ermöglicht eine maximale
Beschleunigung.Wenn Sie das Gaspedal ganz durchtreten, schaltet das Automatikgetriebe
abhängig von der Geschwindigkeit und Motordrehzahl in einen niedrigeren
Gang zurück, um die volle Beschleunigung des Fahrzeugs zu nutzen.
Bei betätigtem Kick-down wird erst dann in den nächsthöheren Gang
geschaltet, sobald die Höchstdrehzahl des Motors erreicht wird.
ACHTUNG!
Beschleunigen auf rutschigen Fahrbahnen kann zu einem Verlust der Fahr-
zeugkontrolle und ernsthaften Verletzungen führen.•Seien Sie deshalb speziell bei der Benutzung der Kick-down-Einrich-
tung auf rutschigen Fahrbahnen vorsichtig. Schnelle Beschleunigung kann
zu Traktionsverlust und Schleudern führen.
•Benutzen Sie die Kick-down-Einrichtung nur, wenn die Verkehrslage
und Witterung dies erlauben.
HandbremseHandbremse anziehen
Eine fest angezogene Handbremse verhindert ein unbeab-
sichtigtes Wegrollen des Fahrzeuges.Ziehen Sie immer die Handbremse fest an, wenn Sie Ihr Fahrzeug
verlassen oder parken.
+ OFF
ACHTUNG! Fortsetzung
Abb. 151 Handbremse
zwischen den Vorder-
sitzen
AlteaXL_DE.book Seite 196 Donnerstag, 9. September 2010 11:46 11

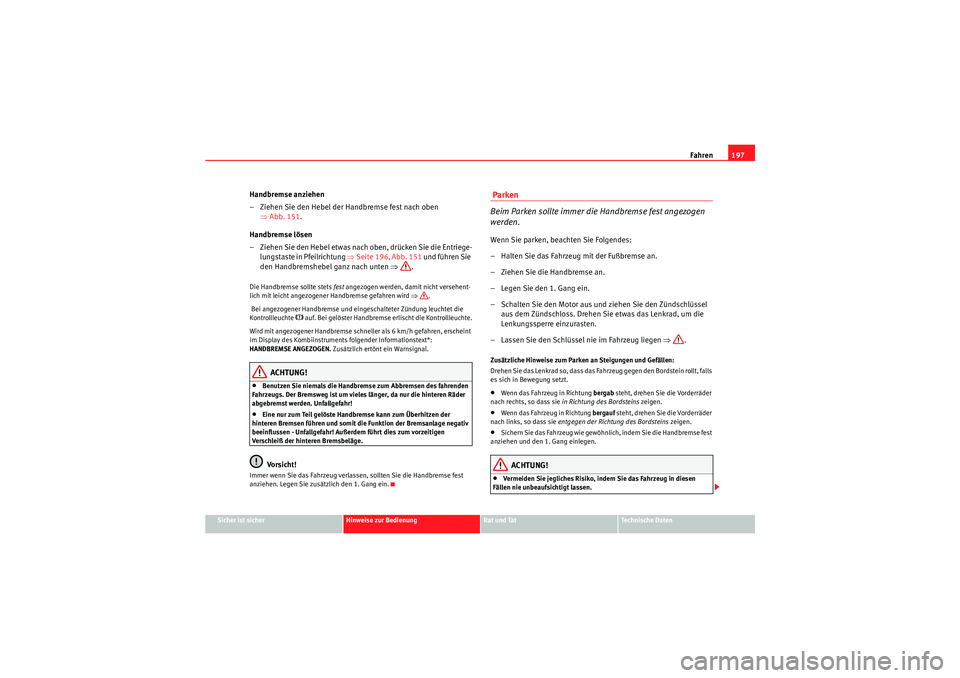

Fahren197
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Handbremse anziehen
– Ziehen Sie den Hebel der Handbremse fest nach oben
⇒Abb. 151 .
Handbremse lösen
– Ziehen Sie den Hebel etwas nach oben, drücken Sie die Entriege- lungstaste in Pfeilrichtung ⇒Seite 196, Abb. 151 und führen Sie
den Handbremshebel ganz nach unten ⇒.Die Handbremse sollte stets fest angezogen werden, damit nicht versehent-
lich mit leicht angezogener Handbremse gefahren wird ⇒ .
Bei angezogener Handbremse und eingeschalteter Zündung leuchtet die
Kontrollleuchte
H auf. Bei gelöster Handbremse erlischt die Kontrollleuchte.
Wird mit angezogener Handbremse schneller als 6 km/h gefahren, erscheint
im Display des Kombiinstruments folgender Informationstext*:
HANDBREMSE ANGEZOGEN. Zusätzlich ertönt ein Warnsignal.
ACHTUNG!
•Benutzen Sie niemals die Handbremse zum Abbremsen des fahrenden
Fahrzeugs. Der Bremsweg ist um vieles länger, da nur die hinteren Räder
abgebremst werden. Unfallgefahr!•Eine nur zum Teil gelöste Handbremse kann zum Überhitzen der
hinteren Bremsen führen und somit die Funktion der Bremsanlage negativ
beeinflussen - Unfallgefahr! Außerdem führt dies zum vorzeitigen
Verschleiß der hinteren Bremsbeläge.Vo rsi ch t!
Immer wenn Sie das Fahrzeug verlassen, sollten Sie die Handbremse fest
anziehen. Legen Sie zusätzlich den 1. Gang ein.
Parken
Beim Parken sollte immer die Handbremse fest angezogen
werden.Wenn Sie parken, beachten Sie Folgendes:
– Halten Sie das Fahrzeug mit der Fußbremse an.
– Ziehen Sie die Handbremse an.
– Legen Sie den 1. Gang ein.
– Schalten Sie den Motor aus und ziehen Sie den Zündschlüssel aus dem Zündschloss. Drehen Sie etwas das Lenkrad, um die
Lenkungssperre einzurasten.
– Lassen Sie den Schlüssel nie im Fahrzeug liegen ⇒.Zusätzliche Hinweise zum Parken an Steigungen und Gefällen:
Drehen Sie das Lenkrad so, dass das Fahrzeug gegen den Bordstein rollt, falls
es sich in Bewegung setzt.•Wenn das Fahrzeug in Richtung bergab steht, drehen Sie die Vorderräder
nach rechts, so dass sie in Richtung des Bordsteins zeigen.•Wenn das Fahrzeug in Richtung bergauf steht, drehen Sie die Vorderräder
nach links, so dass sie entgegen der Richtung des Bordsteins zeigen.•Sichern Sie das Fahrzeug wie gewöhnlich, indem Sie die Handbremse fest
anziehen und den 1. Gang einlegen.ACHTUNG!
•Vermeiden Sie jegliches Risiko, indem Sie das Fahrzeug in diesen
Fällen nie unbeaufsichtigt lassen.
AlteaXL_DE.book Seite 197 Donnerstag, 9. September 2010 11:46 11

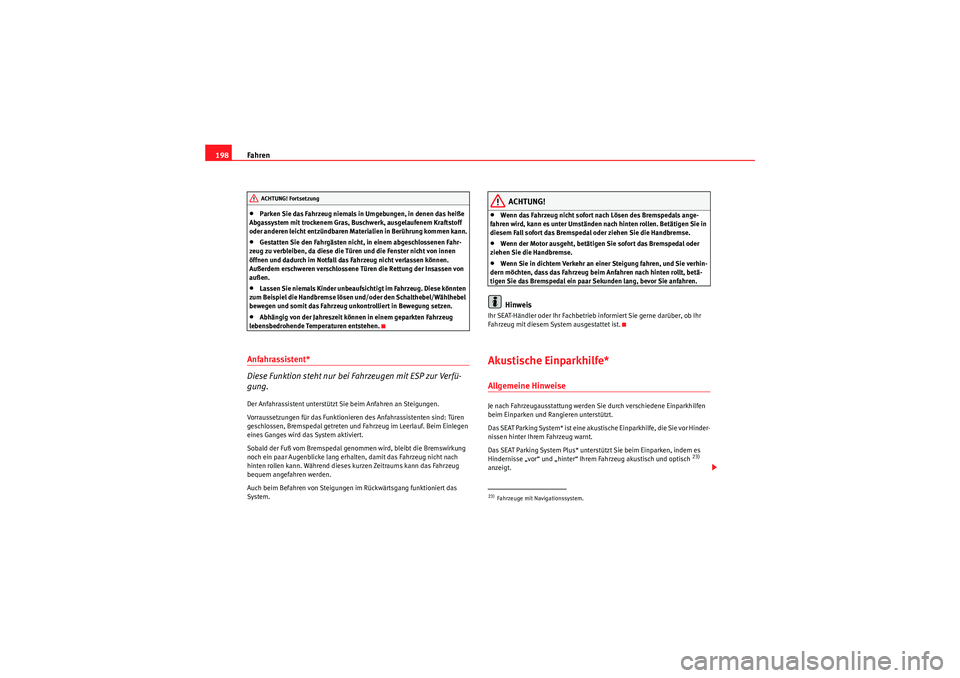

Fahren
198•Parken Sie das Fahrzeug niemals in Umgebungen, in denen das heiße
Abgassystem mit trockenem Gras, Buschwerk, ausgelaufenem Kraftstoff
oder anderen leicht entzündbaren Materialien in Berührung kommen kann.•Gestatten Sie den Fahrgästen nicht, in einem abgeschlossenen Fahr-
zeug zu verbleiben, da diese die Türen und die Fenster nicht von innen
öffnen und dadurch im Notfall das Fahrzeug nicht verlassen können.
Außerdem erschweren verschlossene Türen die Rettung der Insassen von
außen.•Lassen Sie niemals Kinder unbeaufsichtigt im Fahrzeug. Diese könnten
zum Beispiel die Handbremse lösen und/oder den Schalthebel/Wählhebel
bewegen und somit das Fahrzeug unkontrolliert in Bewegung setzen.•Abhängig von der Jahreszeit können in einem geparkten Fahrzeug
lebensbedrohende Temperaturen entstehen.
Anfahrassistent*
Diese Funktion steht nur bei Fahrzeugen mit ESP zur Verfü-
gung.Der Anfahrassistent unterstützt Sie beim Anfahren an Steigungen.
Vorraussetzungen für das Funktionieren des Anfahrassistenten sind: Türen
geschlossen, Bremspedal getreten und Fahrzeug im Leerlauf. Beim Einlegen
eines Ganges wird das System aktiviert.
Sobald der Fuß vom Bremspedal genommen wird, bleibt die Bremswirkung
noch ein paar Augenblicke lang erhalten, damit das Fahrzeug nicht nach
hinten rollen kann. Während dieses kurzen Zeitraums kann das Fahrzeug
bequem angefahren werden.
Auch beim Befahren von Steigungen im Rückwärtsgang funktioniert das
System.
ACHTUNG!
•Wenn das Fahrzeug nicht sofort nach Lösen des Bremspedals ange-
fahren wird, kann es unter Umständen nach hinten rollen. Betätigen Sie in
diesem Fall sofort das Bremspedal oder ziehen Sie die Handbremse.•Wenn der Motor ausgeht, betätigen Sie sofort das Bremspedal oder
ziehen Sie die Handbremse.•Wenn Sie in dichtem Verkehr an einer Steigung fahren, und Sie verhin-
dern möchten, dass das Fahrzeug beim Anfahren nach hinten rollt, betä-
tigen Sie das Bremspedal ein paar Sekunden lang, bevor Sie anfahren.Hinweis
Ihr SEAT-Händler oder Ihr Fachbetrieb informiert Sie gerne darüber, ob Ihr
Fahrzeug mit diesem System ausgestattet ist.Akustische Einparkhilfe*Allgemeine HinweiseJe nach Fahrzeugausstattung werden Sie durch verschiedene Einparkhilfen
beim Einparken und Rangieren unterstützt.
Das SEAT Parking System* ist eine akustische Einparkhilfe, die Sie vor Hinder-
nissen hinter Ihrem Fahrzeug warnt.
Das SEAT Parking System Plus* unterstützt Sie beim Einparken, indem es
Hindernisse „vor“ und „hinter“ Ihrem Fahrzeug akustisch und optisch
23)
anzeigt.
ACHTUNG! Fortsetzung
23)Fahrzeuge mit Navigationssystem.
AlteaXL_DE.book Seite 198 Donnerstag, 9. September 2010 11:46 11
