Per fare da sé299
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

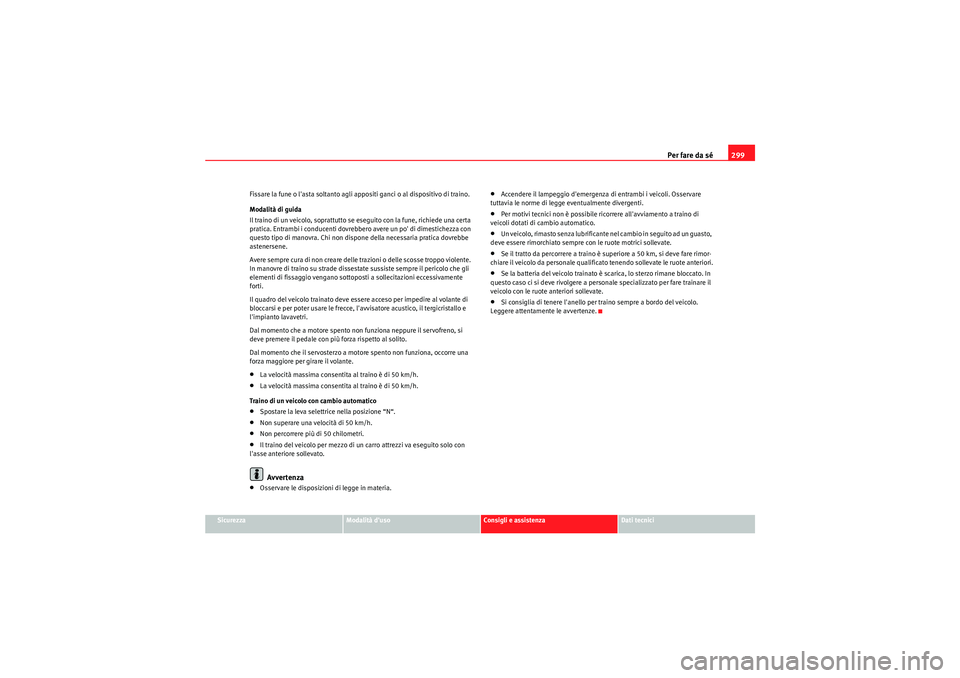

Fissare la fune o l'asta soltanto agli appositi ganci o al dispositivo di traino.
Modalità di guida
Il traino di un veicolo, soprattutto se eseguito con la fune, richiede una certa
pratica. Entrambi i conducenti dovrebbero avere un po' di dimestichezza con
questo tipo di manovra. Chi non dispone della necessaria pratica dovrebbe
astenersene.
Avere sempre cura di non creare delle trazioni o delle scosse troppo violente.
In manovre di traino su strade dissestate sussiste sempre il pericolo che gli
elementi di fissaggio vengano sottoposti a sollecitazioni eccessivamente
forti.
Il quadro del veicolo trainato deve essere acceso per impedire al volante di
bloccarsi e per poter usare le frecce, l'avvisatore acustico, il tergicristallo e
l'impianto lavavetri.
Dal momento che a motore spento non funziona neppure il servofreno, si
deve premere il pedale con più forza rispetto al solito.
Dal momento che il servosterzo a motore spento non funziona, occorre una
forza maggiore per girare il volante.
•La velocità massima consentita al traino è di 50 km/h.•La velocità massima consentita al traino è di 50 km/h.
Traino di un veicolo con cambio automatico•Spostare la leva selettrice nella posizione “N“.•Non superare una velocità di 50 km/h.•Non percorrere più di 50 chilometri.•Il traino del veicolo per mezzo di un carro attrezzi va eseguito solo con
l'asse anteriore sollevato.Avvertenza
•Osservare le disposizioni di legge in materia.
•Accendere il lampeggio d'emergenza di entrambi i veicoli. Osservare
tuttavia le norme di legge eventualmente divergenti.•Per motivi tecnici non è possibile ricorrere all'avviamento a traino di
veicoli dotati di cambio automatico.•Un veicolo, rimasto senza lubrificante nel cambio in seguito ad un guasto,
deve essere rimorchiato sempre con le ruote motrici sollevate.•Se il tratto da percorrere a traino è superiore a 50 km, si deve fare rimor-
chiare il veicolo da personale qualificato tenendo sollevate le ruote anteriori.•Se la batteria del veicolo trainato è scarica, lo sterzo rimane bloccato. In
questo caso ci si deve rivolgere a personale specializzato per fare trainare il
veicolo con le ruote anteriori sollevate.•Si consiglia di tenere l'anello per traino sempre a bordo del veicolo.
Leggere attentamente le avvertenze.
AlteaXL_IT.book Seite 299 Freitag, 10. September 2010 8:56 08

Per fare da sé

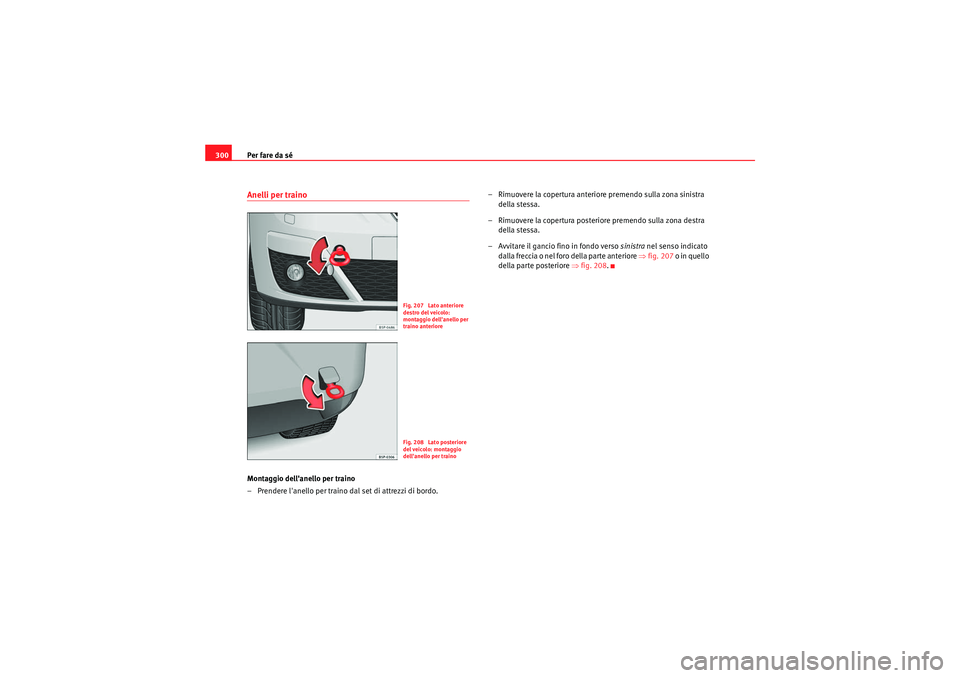

300Anelli per trainoMontaggio dell'anello per traino
– Prendere l'anello per traino dal set di attrezzi di bordo. – Rimuovere la copertura anteriore premendo sulla zona sinistra
della stessa.
– Rimuovere la copertura posteriore premendo sulla zona destra della stessa.
– Avvitare il gancio fino in fondo verso sinistra nel senso indicato
dalla freccia o nel foro della parte anteriore ⇒fig. 207 o in quello
della parte posteriore ⇒fig. 208 .
Fig. 207 Lato anteriore
destro del veicolo:
montaggio dell'anello per
traino anterioreFig. 208 Lato posteriore
del veicolo: montaggio
dell'anello per traino
AlteaXL_IT.book Seite 300 Freitag, 10. September 2010 8:56 08

Indicazioni generali301
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

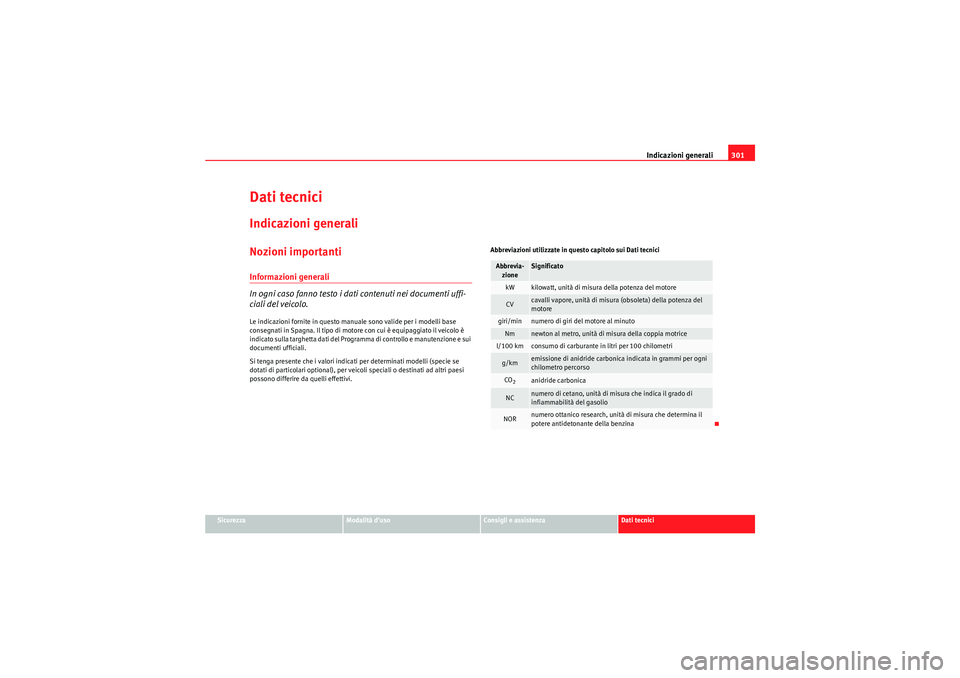

Dati tecniciIndicazioni generaliNozioni importantiInformazioni generali
In ogni caso fanno testo i dati contenuti nei documenti uffi-
ciali del veicolo.Le indicazioni fornite in questo manuale sono valide per i modelli base
consegnati in Spagna. Il tipo di motore con cui è equipaggiato il veicolo è
indicato sulla targhetta dati del Programma di controllo e manutenzione e sui
documenti ufficiali.
Si tenga presente che i valori indicati per determinati modelli (specie se
dotati di particolari optional), per veicoli speciali o destinati ad altri paesi
possono differire da quelli effettivi. Abbreviazioni utilizzate in questo capitolo sui Dati tecnici
Abbrevia-
zione
Significato
kW
kilowatt, unità di misura della potenza del motore
CV
cavalli vapore, unità di misura (obsoleta) della potenza del
motore
giri/min
numero di giri del motore al minuto
Nm
newton al metro, unità di misura della coppia motrice
l/100 km
consumo di carburante in litri per 100 chilometri
g/km
emissione di anidride carbonica indicata in grammi per ogni
chilometro percorso
CO2
anidride carbonica
NC
numero di cetano, unità di misura che indica il grado di
infiammabilità del gasolio
NOR
numero ottanico research, unità di misura che determina il
potere antidetonante della benzina
AlteaXL_IT.book Seite 301 Freitag, 10. September 2010 8:56 08

Indicazioni generali

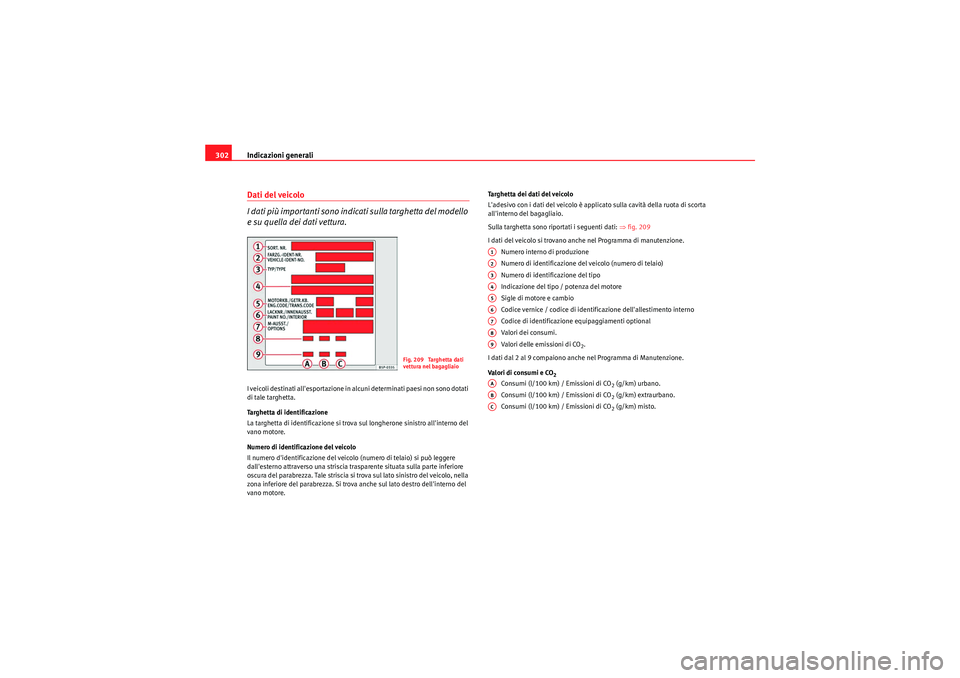

302Dati del veicolo
I dati più importanti sono indicati sulla targhetta del modello
e su quella dei dati vettura.I veicoli destinati all'esportazione in alcuni determinati paesi non sono dotati
di tale targhetta.
Targhetta di identificazione
La targhetta di identificazione si trova sul longherone sinistro all'interno del
vano motore.
Numero di identificazione del veicolo
Il numero d'identificazione del veicolo (numero di telaio) si può leggere
dall'esterno attraverso una striscia trasparente situata sulla parte inferiore
oscura del parabrezza. Tale striscia si trova sul lato sinistro del veicolo, nella
zona inferiore del parabrezza. Si trova anche sul lato destro dell'interno del
vano motore. Targhetta dei dati del veicolo
L'adesivo con i dati del veicolo è applicato sulla cavità della ruota di scorta
all'interno del bagagliaio.
Sulla targhetta sono riportati i seguenti dati:
⇒fig. 209
I dati del veicolo si trovano anche nel Programma di manutenzione. Numero interno di produzione
Numero di identificazione del veicolo (numero di telaio)
Numero di identificazione del tipo
Indicazione del tipo / potenza del motore
Sigle di motore e cambio
Codice vernice / codice di identificazione dell'allestimento interno
Codice di identificazione equipaggiamenti optional
Valori dei consumi.
Valori delle emissioni di CO
2.
I dati dal 2 al 9 compaiono anche nel Programma di Manutenzione.
Valori di consumi e CO
2
Consumi (l/100 km) / Emissioni di CO
2 (g/km) urbano.
Consumi (l/100 km) / Emissioni di CO2 (g/km) extraurbano.
Consumi (l/100 km) / Emissioni di CO2 (g/km) misto.
Fig. 209 Targhetta dati
vettura nel bagagliaio
A1A2A3A4A5A6A7A8A9AAABAC
AlteaXL_IT.book Seite 302 Freitag, 10. September 2010 8:56 08

Indicazioni generali303
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

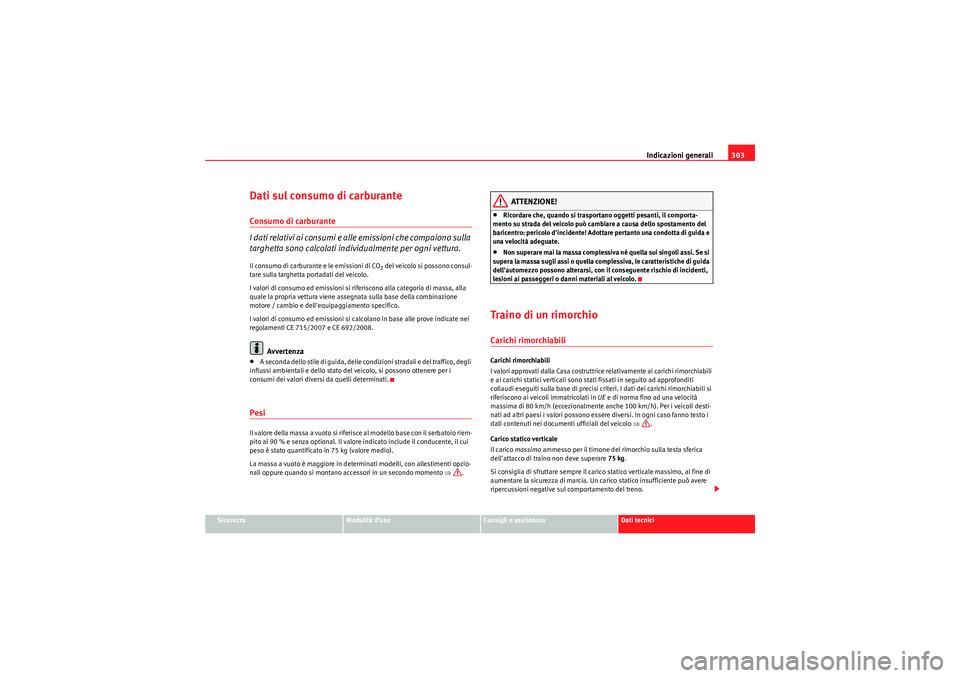

Dati sul consumo di carburanteConsumo di carburante
I dati relativi ai consumi e alle emissioni che compaiono sulla
targhetta sono calcolati individualmente per ogni vettura.Il consumo di carburante e le emissioni di CO
2 del veicolo si possono consul-
tare sulla targhetta portadati del veicolo.
I valori di consumo ed emissioni si riferiscono alla categoria di massa, alla
quale la propria vettura viene assegnata sulla base della combinazione
motore / cambio e dell'equipaggiamento specifico.
I valori di consumo ed emissioni si calcolano in base alle prove indicate nei
regolamenti CE 715/2007 e CE 692/2008.
Avvertenza
•A seconda dello stile di guida, delle condizioni stradali e del traffico, degli
influssi ambientali e dello stato del veicolo, si possono ottenere per i
consumi dei valori diversi da quelli determinati.PesiIl valore della massa a vuoto si riferisce al modello base con il serbatoio riem-
pito al 90 % e senza optional. Il valore indicato include il conducente, il cui
peso è stato quantificato in 75 kg (valore medio).
La massa a vuoto è maggiore in determinati modelli, con allestimenti opzio-
nali oppure quando si montano accessori in un secondo momento ⇒.
ATTENZIONE!
•Ricordare che, quando si trasportano oggetti pesanti, il comporta-
mento su strada del veicolo può cambiare a causa dello spostamento del
baricentro: pericolo d'incidente! Adottare pertanto una condotta di guida e
una velocità adeguate.•Non superare mai la massa complessiva né quella sui singoli assi. Se si
supera la massa sugli assi o quella complessiva, le caratteristiche di guida
dell'automezzo possono alterarsi, con il conseguente rischio di incidenti,
lesioni ai passeggeri o danni materiali al veicolo.
Traino di un rimorchioCarichi rimorchiabiliCarichi rimorchiabili
I valori approvati dalla Casa costruttrice relativamente ai carichi rimorchiabili
e ai carichi statici verticali sono stati fissati in seguito ad approfonditi
collaudi eseguiti sulla base di precisi criteri. I dati dei carichi rimorchiabili si
riferiscono ai veicoli immatricolati in UE e di norma fino ad una velocità
massima di 80 km/h (eccezionalmente anche 100 km/h). Per i veicoli desti-
nati ad altri paesi i valori possono essere diversi. In ogni caso fanno testo i
dati contenuti nei documenti ufficiali del veicolo ⇒.
Carico statico verticale
Il carico massimo ammesso per il timone del rimorchio sulla testa sferica
dell'attacco di traino non deve superare 75 kg.
Si consiglia di sfruttare sempre il carico statico verticale massimo, al fine di
aumentare la sicurezza di marcia. Un carico statico insufficiente può avere
ripercussioni negative sul comportamento del treno.
AlteaXL_IT.book Seite 303 Freitag, 10. September 2010 8:56 08

Indicazioni generali

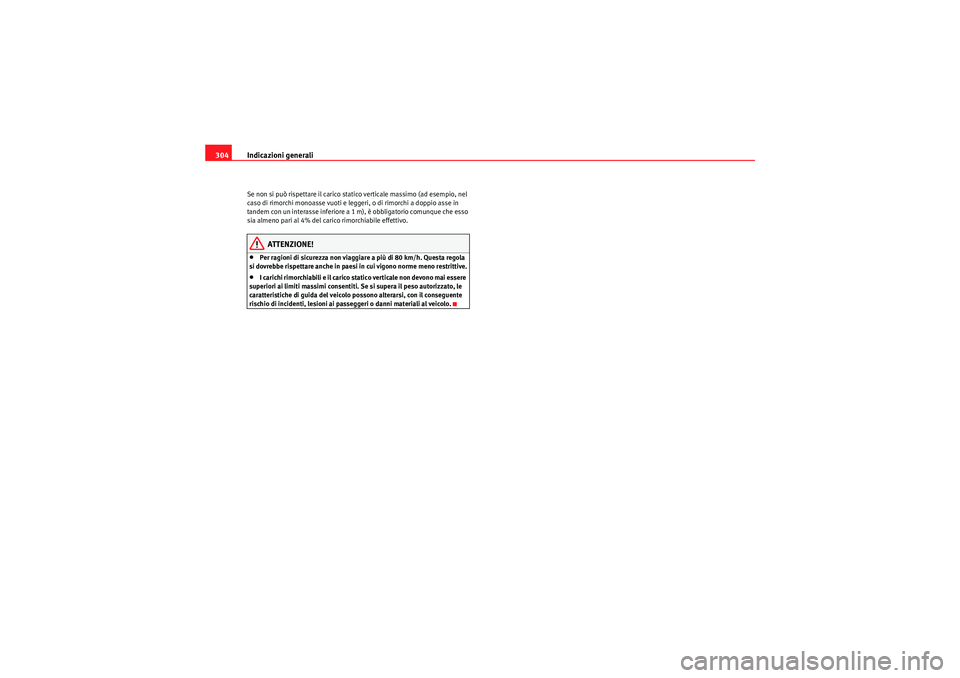

304Se non si può rispettare il carico statico verticale massimo (ad esempio, nel
caso di rimorchi monoasse vuoti e legg eri, o di rimorchi a doppio asse in
tandem con un interasse inferiore a 1 m), è obbligatorio comunque che esso
sia almeno pari al 4% del carico rimorchiabile effettivo.
ATTENZIONE!
•Per ragioni di sicurezza non viaggiare a più di 80 km/h. Questa regola
si dovrebbe rispettare anche in paesi in cui vigono norme meno restrittive.•I carichi rimorchiabili e il carico statico verticale non devono mai essere
superiori ai limiti massimi consentiti. Se si supera il peso autorizzato, le
caratteristiche di guida del veicolo possono alterarsi, con il conseguente
rischio di incidenti, lesioni ai passeggeri o danni materiali al veicolo.
AlteaXL_IT.book Seite 304 Freitag, 10. September 2010 8:56 08

Dati tecnici305
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Dati tecniciControllo dei livelliPeriodicamente devono essere controllati i differenti livelli
dei liquidi del veicolo. Assicurarsi sempre di utilizzare il
liquido corretto, altrimenti si danneggerebbe gravemente il
motore.
Serbatoio di compensazione del liquido di raffreddamento
Serbatoio dell'impianto lavacristalli
Foro di immissione dell'olio motore
Asticella di misurazione livello olio motore
Serbatoio del liquido dei freni
Batteria (con coperchio)
Il controllo del livello dei liquidi e l'eventuale rabbocco vengono realizzati nei
componenti sopracitati. Queste operazioni vengono descritte a ⇒pag. 243. Rappresentazione tabellare dei dati
Per ulteriori spiegazioni, informazioni ed eventuali limitazioni relative ai dati
tecnici si veda ⇒
pag. 301.
Fig. 210 Figura di orien-
tamento della posizione
degli elementi
A1A2A3A4A5A6
AlteaXL_IT.book Seite 305 Freitag, 10. September 2010 8:56 08

Dati tecnici

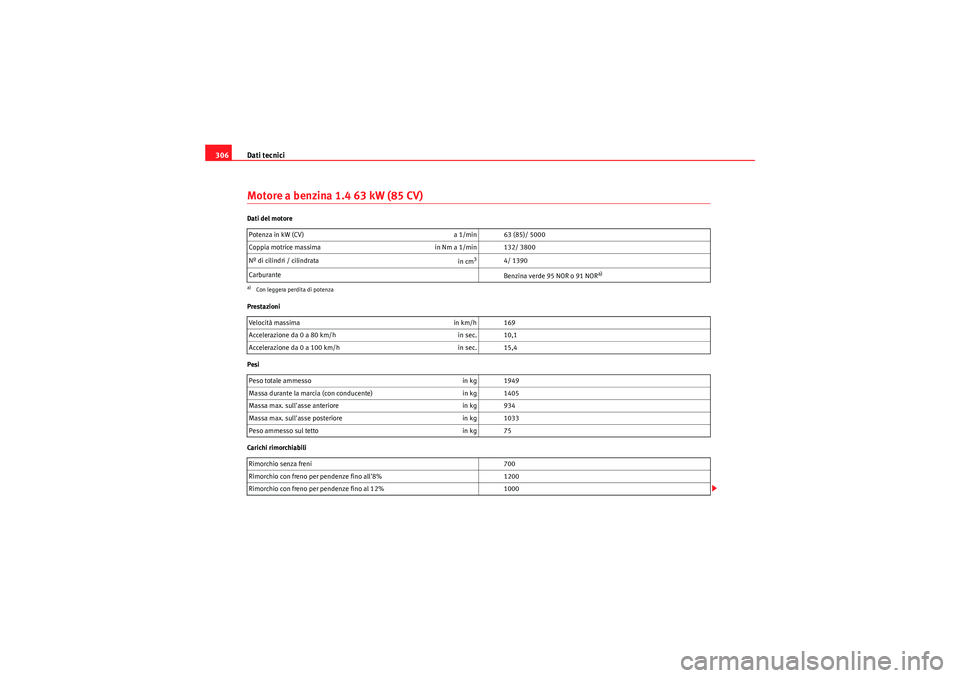

306Motore a benzina 1.4 63 kW (85 CV)Dati del motore
Prestazioni
Pesi
Carichi rimorchiabili Potenza in kW (CV)
a 1/min 63 (85)/ 5000
Coppia motrice massima in Nm a 1/min 132/ 3800
Nº di cilindri / cilindrata in cm
3
4/ 1390
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenzaVelocità massimain km/h 169
Accelerazione da 0 a 80 km/h in sec. 10,1
Accelerazione da 0 a 100 km/h in sec. 15,4
Peso totale ammesso in kg 1949
Massa durante la marcia (con conducente) in kg 1405
Massa max. sull'asse anteriore in kg 934
Massa max. sull'asse posteriore in kg 1033
Peso ammesso sul tetto in kg 75
Rimorchio senza freni 700
Rimorchio con freno per pendenze fino all'8% 1200
Rimorchio con freno per pendenze fino al 12% 1000
AlteaXL_IT.book Seite 306 Freitag, 10. September 2010 8:56 08

Dati tecnici307
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

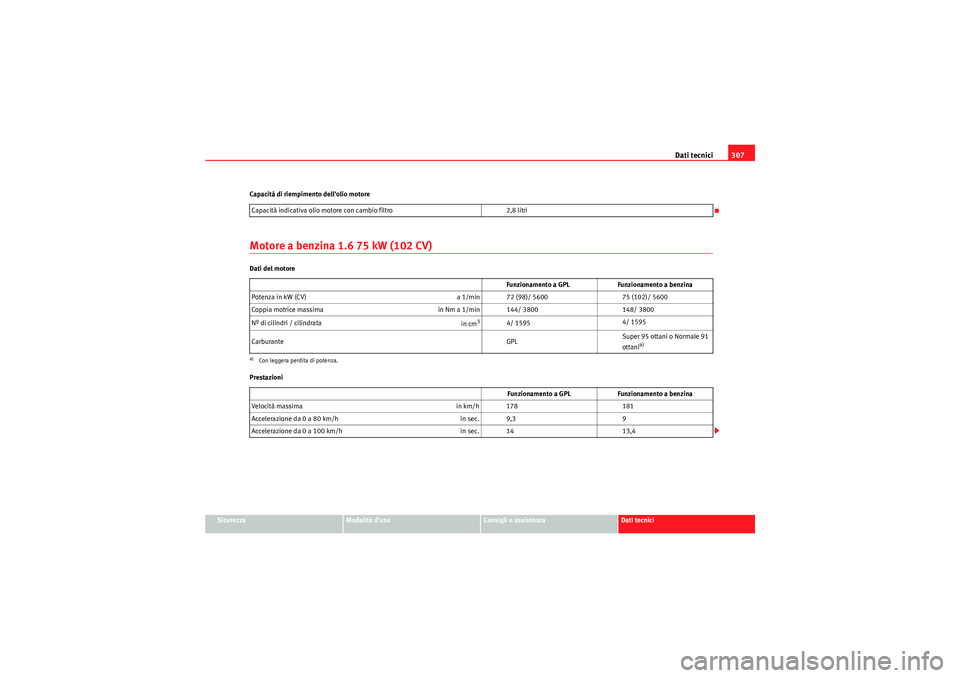

Capacità di riempimento dell'olio motore
Motore a benzina 1.6 75 kW (102 CV)Dati del motore
Prestazioni
Capacità indicativa olio motore con cambio filtro
2,8 litri
Funzionamento a GPL Funzionamento a benzina
Potenza in kW (CV) a 1/min 72 (98)/ 560075 (102)/ 5600
Coppia motrice massima in Nm a 1/min 144/ 3800148/ 3800
Nº di cilindri / cilindrata in cm
3
4/ 15954/ 1595
Carburante GPLSuper 95 ottani o Normale 91
ottani
a)
a)Con leggera perdita di potenza.
Funzionamento a GPL
Funzionamento a benzina
Velocità massima in km/h 178181
Accelerazione da 0 a 80 km/h in sec. 9,39
Accelerazione da 0 a 100 km/h in sec. 1413,4
AlteaXL_IT.book Seite 307 Freitag, 10. September 2010 8:56 08

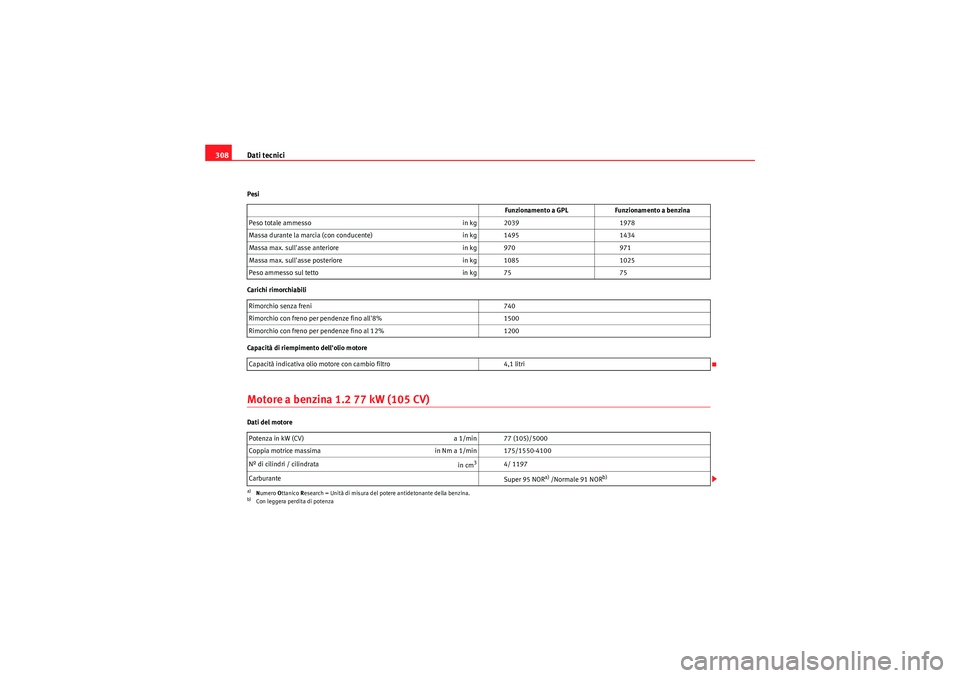

Dati tecnici
308Pesi
Carichi rimorchiabili
Capacità di riempimento dell'olio motoreMotore a benzina 1.2 77 kW (105 CV)Dati del motore Funzionamento a GPL
Funzionamento a benzina
Peso totale ammesso in kg 20391978
Massa durante la marcia (con conducente) in kg 14951434
Massa max. sull'asse anteriore in kg 970971
Massa max. sull'asse posteriore in kg 10851025
Peso ammesso sul tetto in kg 7575
Rimorchio senza freni 740
Rimorchio con freno per pendenze fino all'8% 1500
Rimorchio con freno per pendenze fino al 12% 1200
Capacità indicativa olio motore con cambio filtro 4,1 litri
Potenza in kW (CV) a 1/min 77 (105)/5000
Coppia motrice massima in Nm a 1/min 175/1550-4100
Nº di cilindri / cilindrata in cm
3
4/ 1197
Carburante Super 95 NOR
a) /Normale 91 NOR
b)
a)Numero Ottanico Research = Unità di misura del potere antidetonante della benzina.b)Con leggera perdita di potenza
AlteaXL_IT.book Seite 308 Freitag, 10. September 2010 8:56 08
