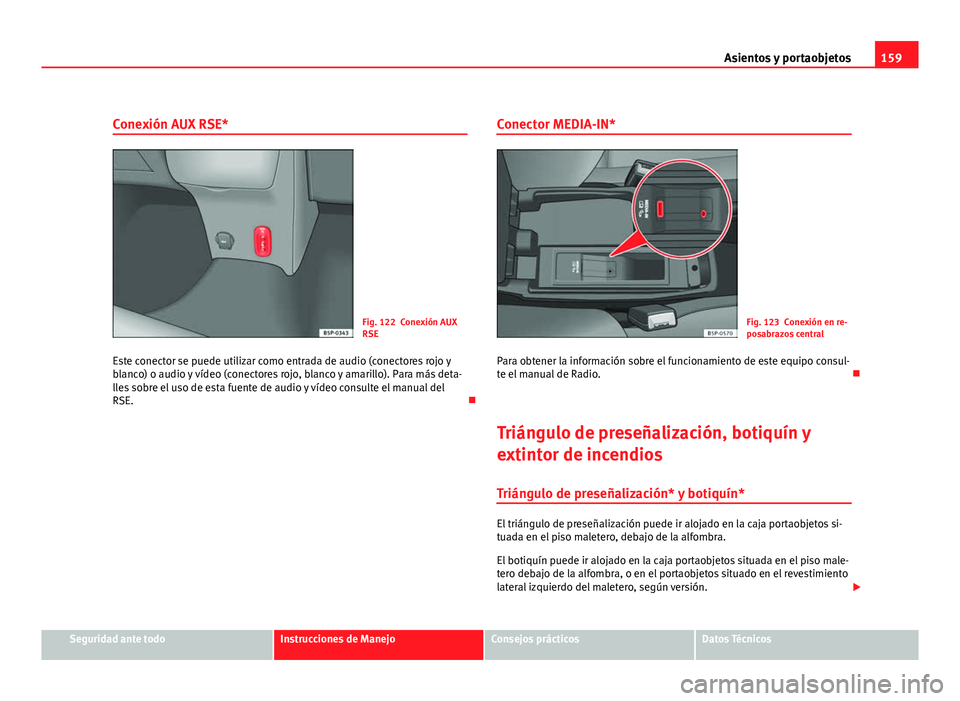

159
Asientos y portaobjetos
Conexión AUX RSE*
Fig. 122 Conexión AUX
RSE
Este conector se puede utilizar como entrada de audio (conectores rojo y
blanco) o audio y vídeo (conectores rojo, blanco y amarillo). Para más deta-
lles sobre el uso de esta fuente de audio y vídeo consulte el manual del
RSE. Conector MEDIA-IN*Fig. 123 Conexión en re-
posabrazos central
Para obtener la información sobre el funcionamiento de este equipo consul-
te el manual de Radio. 
Triángulo de preseñalización, botiquín y
extintor de incendios Triángulo de preseñalización* y botiquín*
El triángulo de preseñalización puede ir alojado en la caja portaobjetos si-
tuada en el piso maletero, debajo de la alfombra.
El botiquín puede ir alojado en la caja portaobjetos situada en el piso male-
tero debajo de la alfombra, o en el portaobjetos situado en el revestimiento
lateral izquierdo del maletero, según versión. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

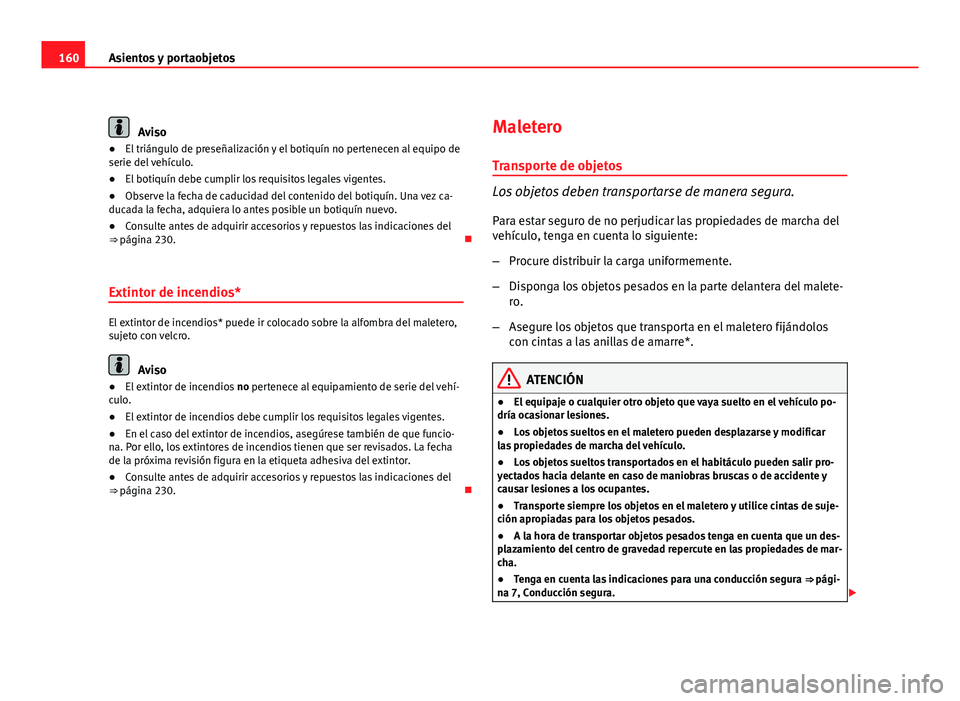

160Asientos y portaobjetos
Aviso
● El triángulo de preseñalización y el botiquín no pertenecen al equipo de
serie del vehículo.
● El botiquín debe cumplir los requisitos legales vigentes.
● Observe la fecha de caducidad del contenido del botiquín. Una vez ca-
ducada la fecha, adquiera lo antes posible un botiquín nuevo.
● Consulte antes de adquirir accesorios y repuestos las indicaciones del
⇒ página 230. 
Extintor de incendios*
El extintor de incendios* puede ir colocado sobre la alfombra del maletero,
sujeto con velcro.
Aviso
● El extintor de incendios no pertenece al equipamiento de serie del vehí-
culo.
● El extintor de incendios debe cumplir los requisitos legales vigentes.
● En el caso del extintor de incendios, asegúrese también de que funcio-
na. Por ello, los extintores de incendios tienen que ser revisados. La fecha
de la próxima revisión figura en la etiqueta adhesiva del extintor.
● Consulte antes de adquirir accesorios y repuestos las indicaciones del
⇒ página 230. Maletero
Transporte de objetos
Los objetos deben transportarse de manera segura. Para estar seguro de no perjudicar las propiedades de marcha del
vehículo, tenga en cuenta lo siguiente:
– Procure distribuir la carga uniformemente.
– Disponga los objetos pesados en la parte delantera del malete-
ro.
– Asegure los objetos que transporta en el maletero fijándolos
con cintas a las anillas de amarre*.
ATENCIÓN
● El equipaje o cualquier otro objeto que vaya suelto en el vehículo po-
dría ocasionar lesiones.
● Los objetos sueltos en el maletero pueden desplazarse y modificar
las propiedades de marcha del vehículo.
● Los objetos sueltos transportados en el habitáculo pueden salir pro-
yectados hacia delante en caso de maniobras bruscas o de accidente y
causar lesiones a los ocupantes.
● Transporte siempre los objetos en el maletero y utilice cintas de suje-
ción apropiadas para los objetos pesados.
● A la hora de transportar objetos pesados tenga en cuenta que un des-
plazamiento del centro de gravedad repercute en las propiedades de mar-
cha.
● Tenga en cuenta las indicaciones para una conducción segura ⇒ pági-
na 7, Conducción segura. 

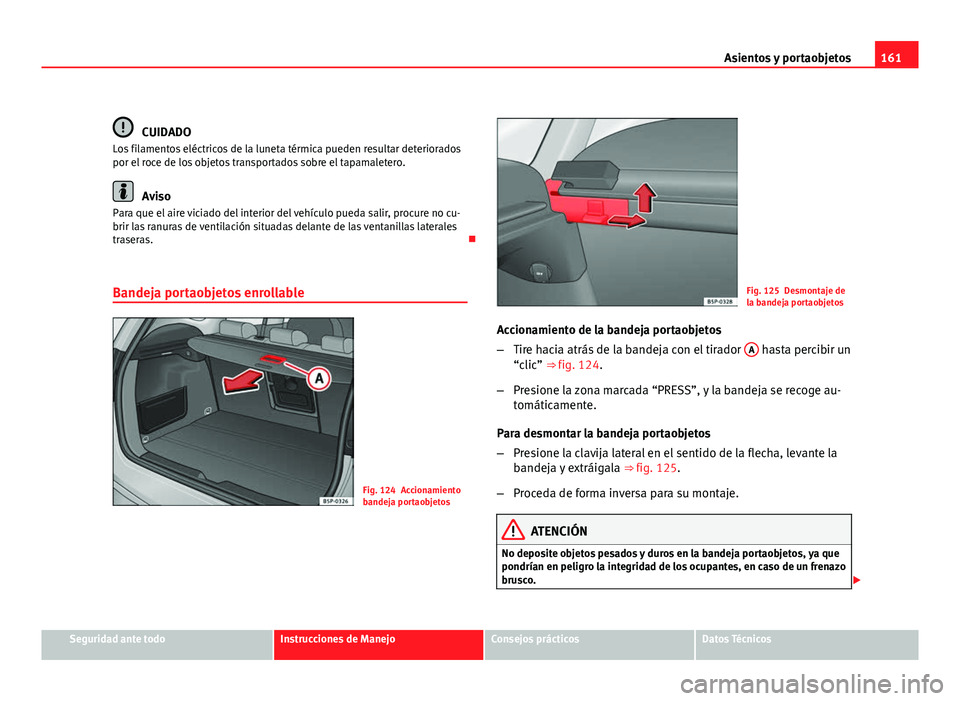

161
Asientos y portaobjetos
CUIDADO
Los filamentos eléctricos de la luneta térmica pueden resultar deteriorados
por el roce de los objetos transportados sobre el tapamaletero.
Aviso
Para que el aire viciado del interior del vehículo pueda salir, procure no cu-
brir las ranuras de ventilación situadas delante de las ventanillas laterales
traseras. 
Bandeja portaobjetos enrollable
Fig. 124 Accionamiento
bandeja portaobjetos
Fig. 125 Desmontaje de
la bandeja portaobjetos
Accionamiento de la bandeja portaobjetos
– Tire hacia atrás de la bandeja con el tirador A
hasta percibir un
“clic” ⇒ fig. 124.
– Presione la zona marcada “PRESS”, y la bandeja se recoge au-
tomáticamente.
Para desmontar la bandeja portaobjetos
– Presione la clavija lateral en el sentido de la flecha, levante la
bandeja y extráigala ⇒ fig. 125.
– Proceda de forma inversa para su montaje.
ATENCIÓN
No deposite objetos pesados y duros en la bandeja portaobjetos, ya que
pondrían en peligro la integridad de los ocupantes, en caso de un frenazo
brusco. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

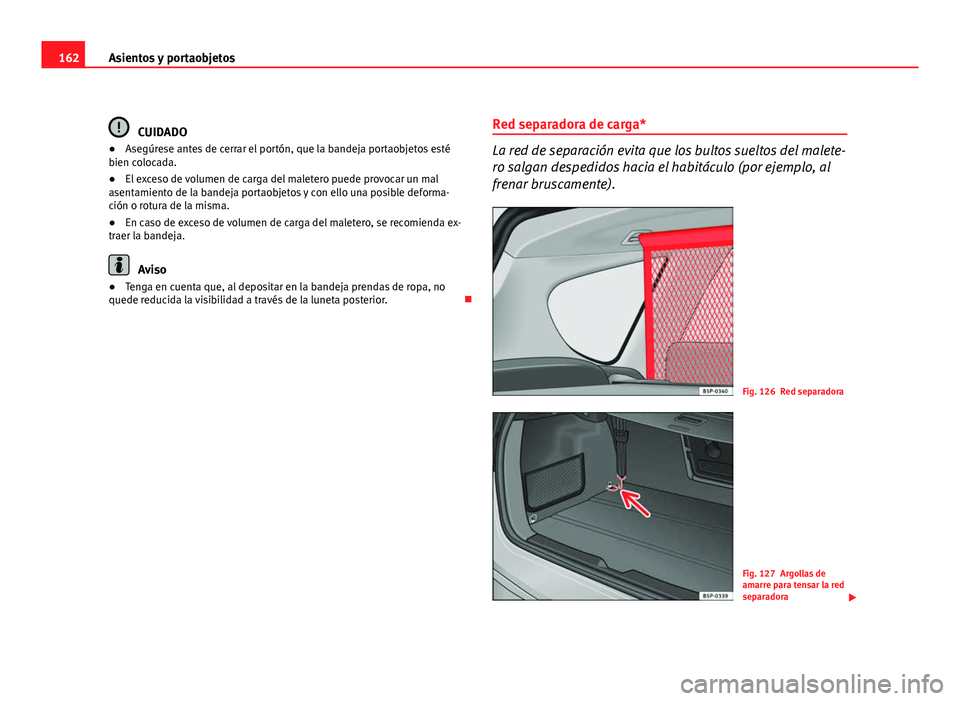

162Asientos y portaobjetos
CUIDADO
● Asegúrese antes de cerrar el portón, que la bandeja portaobjetos esté
bien colocada.
● El exceso de volumen de carga del maletero puede provocar un mal
asentamiento de la bandeja portaobjetos y con ello una posible deforma-
ción o rotura de la misma.
● En caso de exceso de volumen de carga del maletero, se recomienda ex-
traer la bandeja.
Aviso
● Tenga en cuenta que, al depositar en la bandeja prendas de ropa, no
quede reducida la visibilidad a través de la luneta posterior. Red separadora de carga*
La red de separación evita que los bultos sueltos del malete-
ro salgan despedidos hacia el habitáculo (por ejemplo, al
frenar bruscamente).
Fig. 126 Red separadora
Fig. 127 Argollas de
amarre para tensar la red
separadora


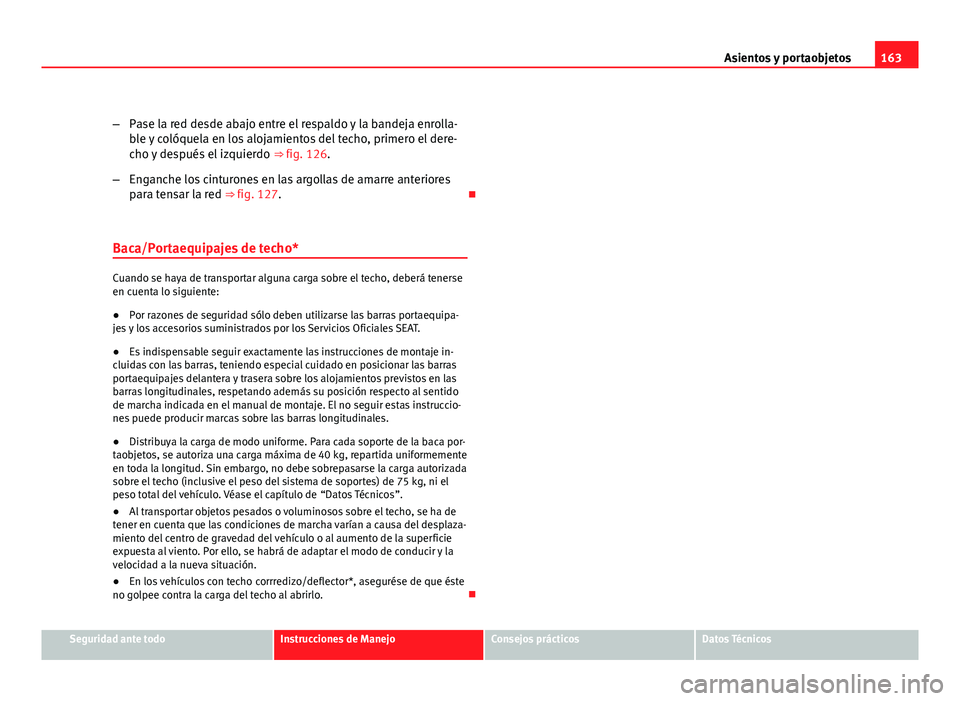

163
Asientos y portaobjetos
– Pase la red desde abajo entre el respaldo y la bandeja enrolla-
ble y colóquela en los alojamientos del techo, primero el dere-
cho y después el izquierdo ⇒ fig. 126.
– Enganche los cinturones en las argollas de amarre anteriores
para tensar la red ⇒ fig. 127. 
Baca/Portaequipajes de techo*
Cuando se haya de transportar alguna carga sobre el techo, deberá tenerse
en cuenta lo siguiente:
● Por razones de seguridad sólo deben utilizarse las barras portaequipa-
jes y los accesorios suministrados por los Servicios Oficiales SEAT.
● Es indispensable seguir exactamente las instrucciones de montaje in-
cluidas con las barras, teniendo especial cuidado en posicionar las barras
portaequipajes delantera y trasera sobre los alojamientos previstos en las
barras longitudinales, respetando además su posición respecto al sentido
de marcha indicada en el manual de montaje. El no seguir estas instruccio-
nes puede producir marcas sobre las barras longitudinales.
● Distribuya la carga de modo uniforme. Para cada soporte de la baca por-
taobjetos, se autoriza una carga máxima de 40 kg, repartida uniformemente
en toda la longitud. Sin embargo, no debe sobrepasarse la carga autorizada
sobre el techo (inclusive el peso del sistema de soportes) de 75 kg, ni el
peso total del vehículo. Véase el capítulo de “Datos Técnicos”.
● Al transportar objetos pesados o voluminosos sobre el techo, se ha de
tener en cuenta que las condiciones de marcha varían a causa del desplaza-
miento del centro de gravedad del vehículo o al aumento de la superficie
expuesta al viento. Por ello, se habrá de adaptar el modo de conducir y la
velocidad a la nueva situación.
● En los vehículos con techo corrredizo/deflector*, asegurése de que éste
no golpee contra la carga del techo al abrirlo. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

164Climatización
Climatización
Calefacción Instrucciones de manejo

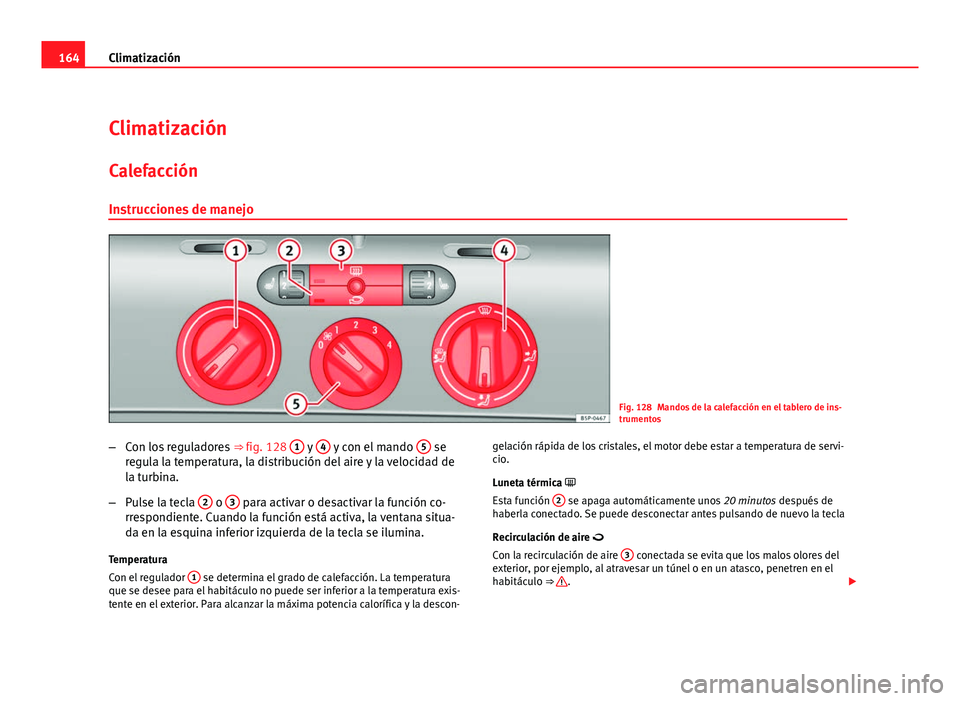

Fig. 128 Mandos de la calefacción en el tablero de ins-
trumentos
– Con los reguladores ⇒ fig. 128 1
y 4 y con el mando 5 se
regula la temperatura, la distribución del aire y la velocidad de
la turbina.
– Pulse la tecla 2
o 3 para activar o desactivar la función co-
rrespondiente. Cuando la función está activa, la ventana situa-
da en la esquina inferior izquierda de la tecla se ilumina.
Temperatura
Con el regulador 1
se determina el grado de calefacción. La temperatura
que se desee para el habitáculo no puede ser inferior a la temperatura exis-
tente en el exterior. Para alcanzar la máxima potencia calorífica y la descon- gelación rápida de los cristales, el motor debe estar a temperatura de servi-
cio.
Luneta térmica 
Esta función
2
se apaga automáticamente unos
20 minutos después de
haberla conectado. Se puede desconectar antes pulsando de nuevo la tecla
Recirculación de aire 
Con la recirculación de aire 3
conectada se evita que los malos olores del
exterior, por ejemplo, al atravesar un túnel o en un atasco, penetren en el
habitáculo ⇒ 
. 

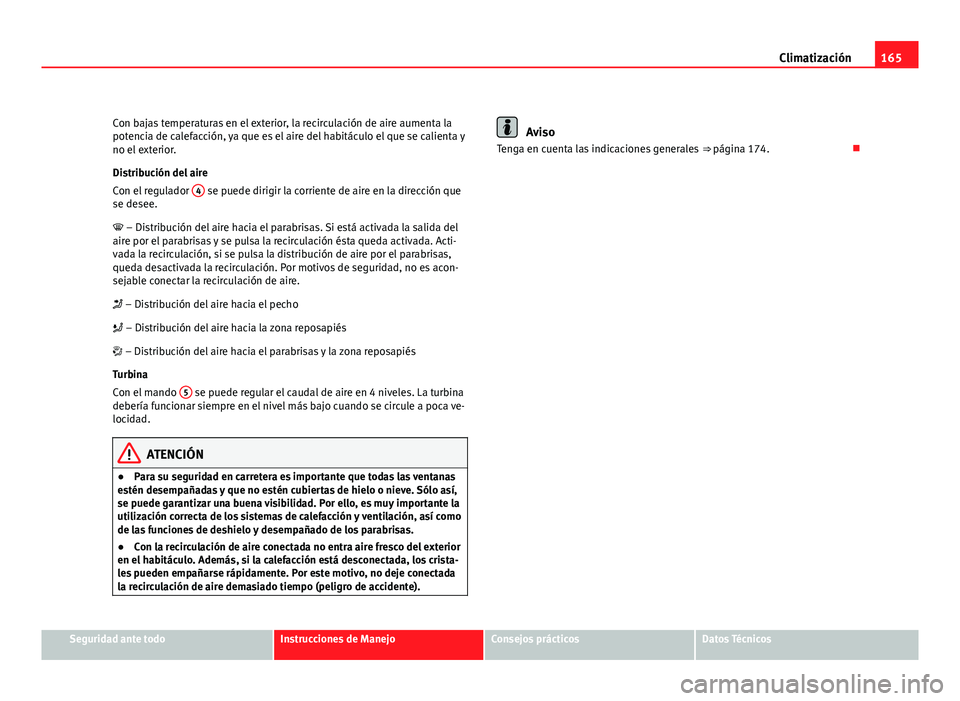

165
Climatización
Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de calefacción, ya que es el aire del habitáculo el que se calienta y
no el exterior.
Distribución del aire
Con el regulador 4
se puede dirigir la corriente de aire en la dirección que
se desee.
 – Distribución del aire hacia el parabrisas. Si está activada la salida del
aire por el parabrisas y se pulsa la recirculación ésta queda activada. Acti-
vada la recirculación, si se pulsa la distribución de aire por el parabrisas,
queda desactivada la recirculación. Por motivos de seguridad, no es acon-
sejable conectar la recirculación de aire.
 – Distribución del aire hacia el pecho
 – Distribución del aire hacia la zona reposapiés
 – Distribución del aire hacia el parabrisas y la zona reposapiés
Turbina
Con el mando 5
se puede regular el caudal de aire en 4 niveles. La turbina
debería funcionar siempre en el nivel más bajo cuando se circule a poca ve-
locidad.
ATENCIÓN
● Para su seguridad en carretera es importante que todas las ventanas
estén desempañadas y que no estén cubiertas de hielo o nieve. Sólo así,
se puede garantizar una buena visibilidad. Por ello, es muy importante la
utilización correcta de los sistemas de calefacción y ventilación, así como
de las funciones de deshielo y desempañado de los parabrisas.
● Con la recirculación de aire conectada no entra aire fresco del exterior
en el habitáculo. Además, si la calefacción está desconectada, los crista-
les pueden empañarse rápidamente. Por este motivo, no deje conectada
la recirculación de aire demasiado tiempo (peligro de accidente).
Aviso
Tenga en cuenta las indicaciones generales ⇒ página 174.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

166Climatización
Climatic*
Mandos

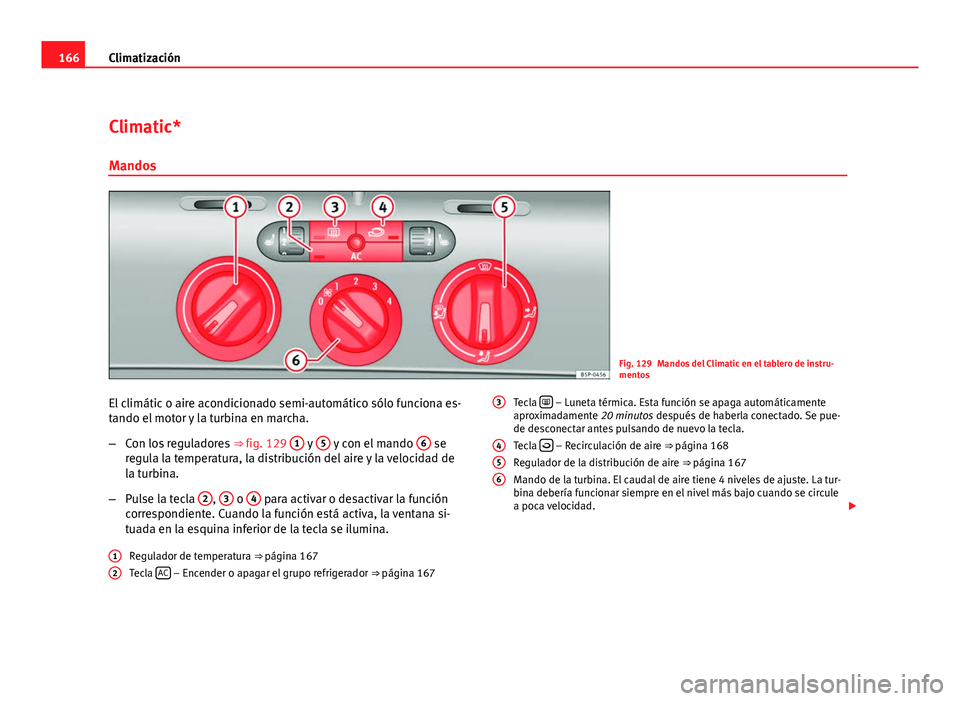

Fig. 129 Mandos del Climatic en el tablero de instru-
mentos
El climátic o aire acondicionado semi-automático sólo funciona es-
tando el motor y la turbina en marcha.
– Con los reguladores ⇒ fig. 129 1
y 5 y con el mando 6 se
regula la temperatura, la distribución del aire y la velocidad de
la turbina.
– Pulse la tecla 2
, 3 o 4 para activar o desactivar la función
correspondiente. Cuando la función está activa, la ventana si-
tuada en la esquina inferior de la tecla se ilumina.
Regulador de temperatura ⇒  página 167
Tecla AC
– Encender o apagar el grupo refrigerador
⇒ página 167
12
Tecla
 – Luneta térmica. Esta función se apaga automáticamente
aproximadamente 20 minutos después de haberla conectado. Se pue-
de desconectar antes pulsando de nuevo la tecla.
Tecla 
– Recirculación de aire ⇒ 
página 168
Regulador de la distribución de aire ⇒ página 167
Mando de la turbina. El caudal de aire tiene 4 niveles de ajuste. La tur-
bina debería funcionar siempre en el nivel más bajo cuando se circule
a poca velocidad. 
3456

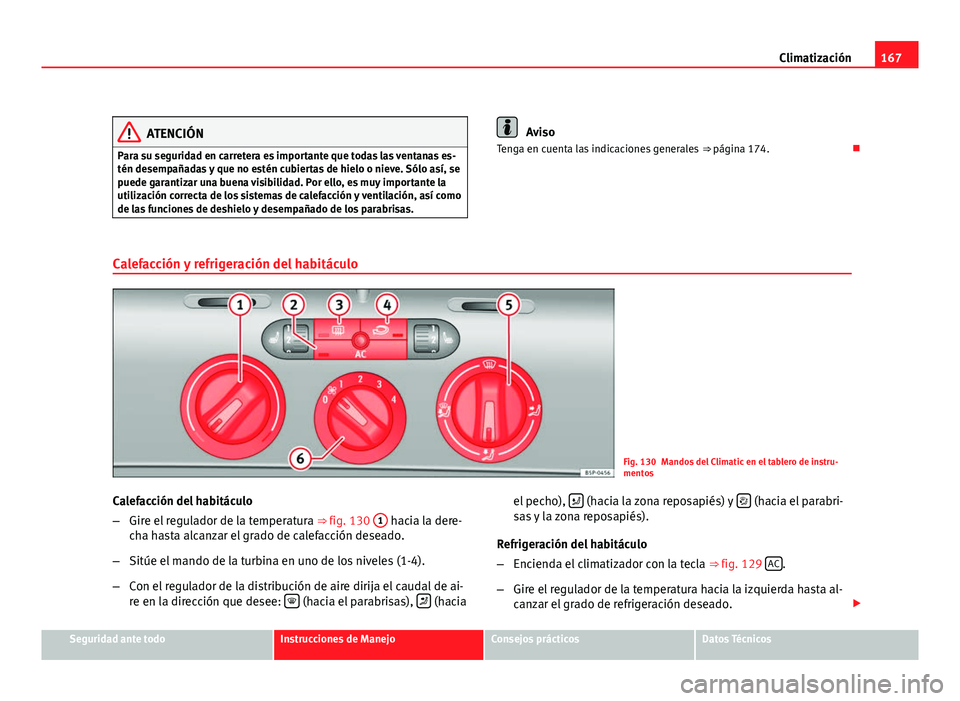

167
Climatización
ATENCIÓN
Para su seguridad en carretera es importante que todas las ventanas es-
tén desempañadas y que no estén cubiertas de hielo o nieve. Sólo así, se
puede garantizar una buena visibilidad. Por ello, es muy importante la
utilización correcta de los sistemas de calefacción y ventilación, así como
de las funciones de deshielo y desempañado de los parabrisas.Aviso
Tenga en cuenta las indicaciones generales ⇒ página 174.
Calefacción y refrigeración del habitáculo
Fig. 130 Mandos del Climatic en el tablero de instru-
mentos
Calefacción del habitáculo
– Gire el regulador de la temperatura ⇒ fig. 130 1
hacia la dere-
cha hasta alcanzar el grado de calefacción deseado.
– Sitúe el mando de la turbina en uno de los niveles (1-4).
– Con el regulador de la distribución de aire dirija el caudal de ai-
re en la dirección que desee: 
(hacia el parabrisas),  (haciael pecho),

(hacia la zona reposapiés) y  (hacia el parabri-
sas y la zona reposapiés).
Refrigeración del habitáculo
– Encienda el climatizador con la tecla ⇒ fig. 129 AC
.
– Gire el regulador de la temperatura hacia la izquierda hasta al-
canzar el grado de refrigeración deseado. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

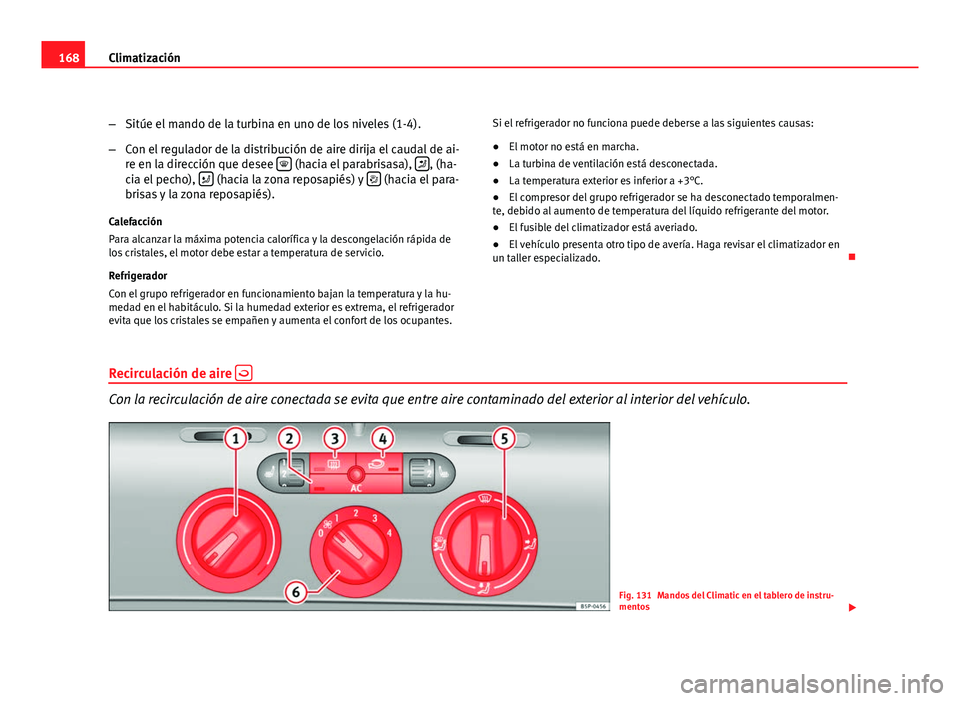

168Climatización
–Sitúe el mando de la turbina en uno de los niveles (1-4).
– Con el regulador de la distribución de aire dirija el caudal de ai-
re en la dirección que desee 
(hacia el parabrisasa), , (ha-
cia el pecho),  (hacia la zona reposapiés) y  (hacia el para-
brisas y la zona reposapiés).
Calefacción
Para alcanzar la máxima potencia calorífica y la descongelación rápida de
los cristales, el motor debe estar a temperatura de servicio.
Refrigerador
Con el grupo refrigerador en funcionamiento bajan la temperatura y la hu-
medad en el habitáculo. Si la humedad exterior es extrema, el refrigerador
evita que los cristales se empañen y aumenta el confort de los ocupantes. Si el refrigerador no funciona puede deberse a las siguientes causas:
●
El motor no está en marcha.
● La turbina de ventilación está desconectada.
● La temperatura exterior es inferior a +3°C.
● El compresor del grupo refrigerador se ha desconectado temporalmen-
te, debido al aumento de temperatura del líquido refrigerante del motor.
● El fusible del climatizador está averiado.
● El vehículo presenta otro tipo de avería. Haga revisar el climatizador en
un taller especializado. 
Recirculación de aire 
Con la recirculación de aire conectada se evita que entre aire contaminado del exterior al interior del vehículo.
Fig. 131 Mandos del Climatic en el tablero de instru-
mentos

