Licht und Sicht129
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

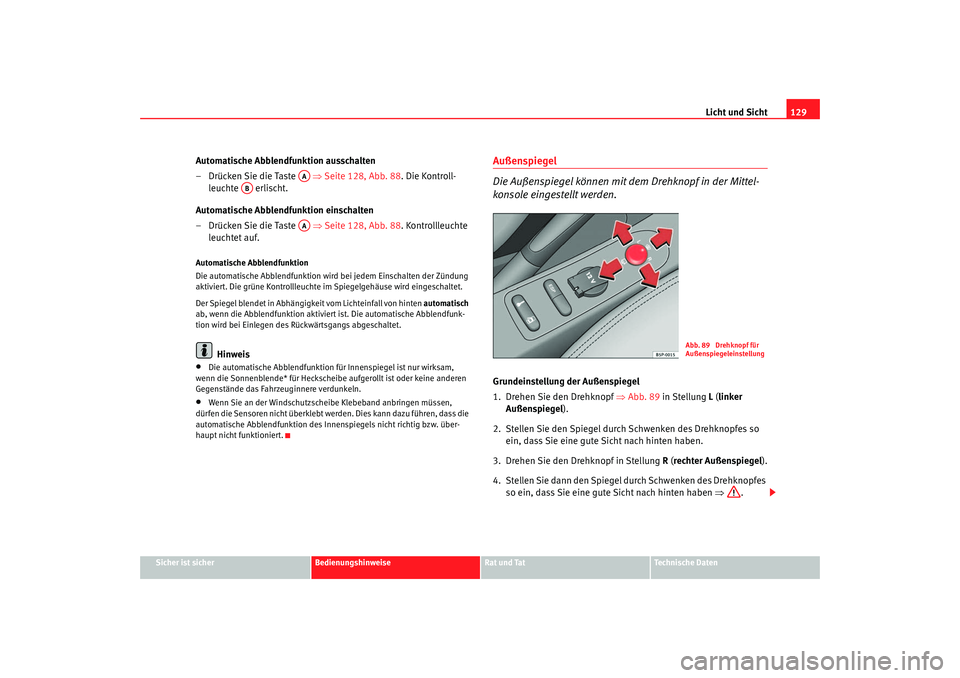

Automatische Abblendfunktion ausschalten
– Drücken Sie die Taste ⇒Seite 128, Abb. 88 . Die Kontroll-
leuchte erlischt.
Automatische Abblendfunktion einschalten
– Drücken Sie die Taste ⇒Seite 128, Abb. 88 . Kontrollleuchte
leuchtet auf.Automatische Abblendfunktion
Die automatische Abblendfunktion wird bei jedem Einschalten der Zündung
aktiviert. Die grüne Kontrollleuchte im Spiegelgehäuse wird eingeschaltet.
Der Spiegel blendet in Abhängigkei t vom Lichteinfall von hinten automatisch
ab, wenn die Abblendfunktion aktiviert ist. Die automatische Abblendfunk-
tion wird bei Einlegen des Rückwärtsgangs abgeschaltet.
Hinweis
•
Die automatische Abblendfunktion für Innenspiegel ist nur wirksam,
wenn die Sonnenblende* für Heckscheibe aufgerollt ist oder keine anderen
Gegenstände das Fahrzeuginnere verdunkeln.
•
Wenn Sie an der Windschutzscheibe Klebeband anbringen müssen,
dürfen die Sensoren nicht überklebt werden. Dies kann dazu führen, dass die
automatische Abblendfunktion des Innenspiegels nicht richtig bzw. über-
haupt nicht funktioniert.
Außenspiegel
Die Außenspiegel können mit dem Drehknopf in der Mittel-
konsole eingestellt werden.Grundeinstellung der Außenspiegel
1. Drehen Sie den Drehknopf ⇒Abb. 89 in Stellung L ( linker
Außenspiegel ).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben.
3. Drehen Sie den Drehknopf in Stellung R (rechter Außenspiegel ).
4. Stellen Sie dann den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben ⇒.
AA
AB
AA
Abb. 89 Drehknopf für
Außenspiegeleinstellung
alteaxl_0206_aleman Seite 129 Dienstag, 1. August 2006 6:47 18

Licht und Sicht
130

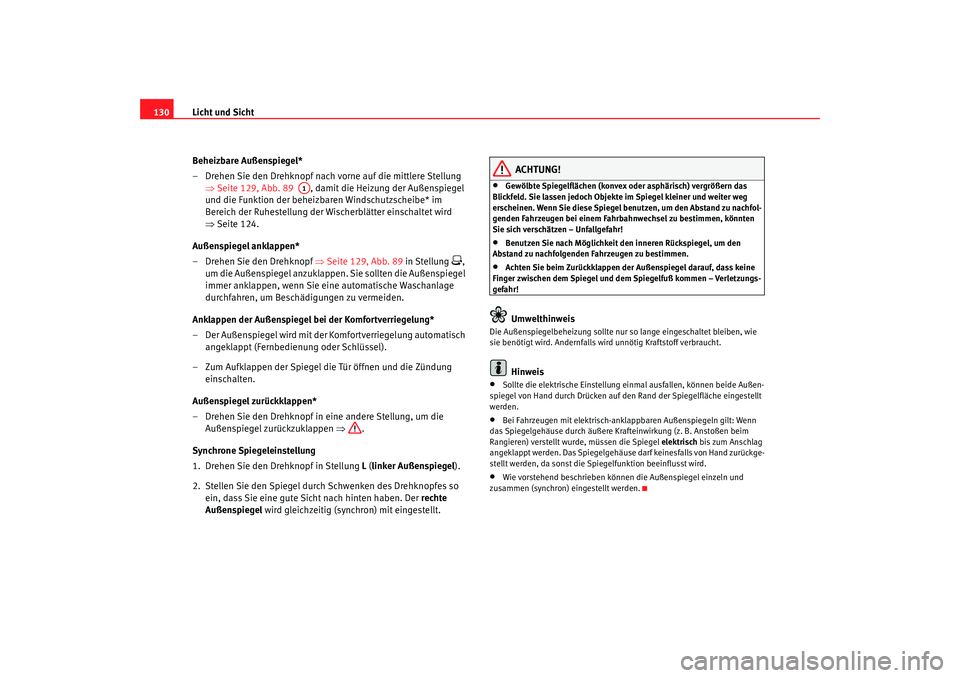

Beheizbare Außenspiegel*
– Drehen Sie den Drehknopf nach vorne auf die mittlere Stellung ⇒Seite 129, Abb. 89 , damit die Heizung der Außenspiegel
und die Funktion der beheizbaren Windschutzscheibe* im
Bereich der Ruhestellung der Wischerblätter einschaltet wird
⇒ Seite 124.
Außenspiegel anklappen*
– Drehen Sie den Drehknopf ⇒Seite 129, Abb. 89 in Stellung
,
um die Außenspiegel anzuklappen. Sie sollten die Außenspiegel
immer anklappen, wenn Sie eine automatische Waschanlage
durchfahren, um Beschädigungen zu vermeiden.
Anklappen der Außenspiegel bei der Komfortverriegelung*
– Der Außenspiegel wird mit der Komfortverriegelung automatisch angeklappt (Fernbedienung oder Schlüssel).
– Zum Aufklappen der Spiegel die Tür öffnen und die Zündung einschalten.
Außenspiegel zurückklappen*
– Drehen Sie den Drehknopf in eine andere Stellung, um die Außenspiegel zurückzuklappen ⇒.
Synchrone Spiegeleinstellung
1. Drehen Sie den Drehknopf in Stellung L ( linker Außenspiegel ).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben. Der rechte
Außenspiegel wird gleichzeitig (synchron) mit eingestellt.
ACHTUNG!
•
Gewölbte Spiegelflächen (konvex oder asphärisch) vergrößern das
Blickfeld. Sie lassen jedoch Objekte im Spiegel kleiner und weiter weg
erscheinen. Wenn Sie diese Spiegel benutzen, um den Abstand zu nachfol-
genden Fahrzeugen bei einem Fahrbahnwechsel zu bestimmen, könnten
Sie sich verschätzen – Unfallgefahr!
•
Benutzen Sie nach Möglichkeit den inneren Rückspiegel, um den
Abstand zu nachfolgenden Fahrzeugen zu bestimmen.
•
Achten Sie beim Zurückklappen der Außenspiegel darauf, dass keine
Finger zwischen dem Spiegel und dem Spiegelfuß kommen – Verletzungs-
gefahr!Umwelthinweis
Die Außenspiegelbeheizung sollte nur so lange eingeschaltet bleiben, wie
sie benötigt wird. Andernfalls wird unnötig Kraftstoff verbraucht.
Hinweis
•
Sollte die elektrische Einstellung einmal ausfallen, können beide Außen-
spiegel von Hand durch Drücken auf den Rand der Spiegelfläche eingestellt
werden.
•
Bei Fahrzeugen mit elektrisch-ankla ppbaren Außenspiegeln gilt: Wenn
das Spiegelgehäuse durch äußere Krafteinwirkung (z. B. Anstoßen beim
Rangieren) verstellt wurd e, müssen die Spiegel elektrisch bis zum Anschlag
angeklappt werden. Das Spiegelgehäuse darf keinesfalls von Hand zurückge-
stellt werden, da sonst die Spiegelfunktion beeinflusst wird.
•
Wie vorstehend beschrieben können die Außenspiegel einzeln und
zusammen (synchron) eingestellt werden.
A1
alteaxl_0206_aleman Seite 130 Dienstag, 1. August 2006 6:47 18

Sitzen und Verstauen131
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

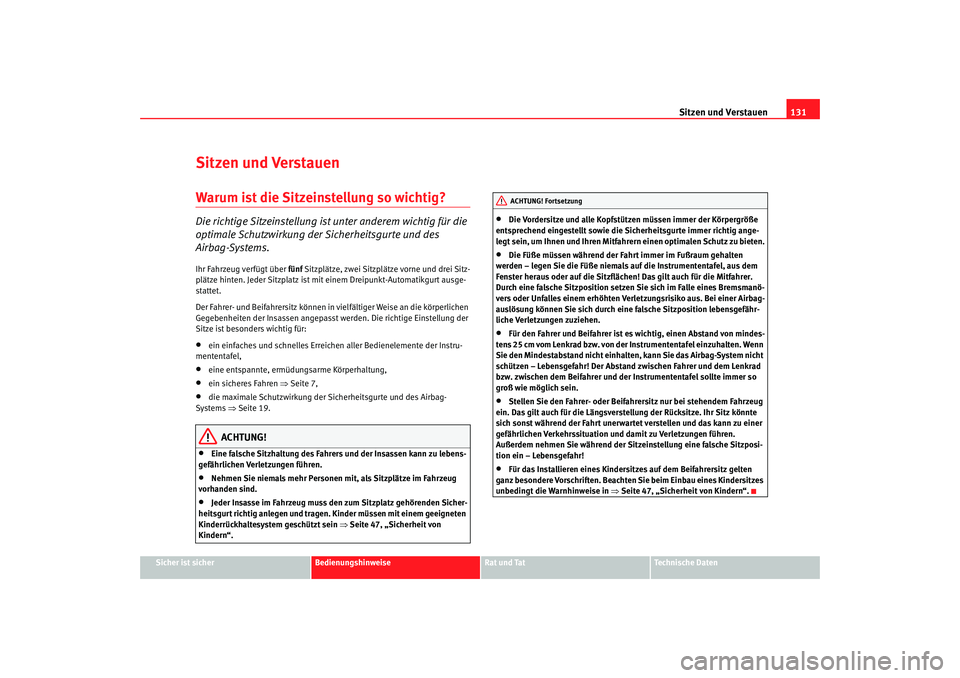

Sitzen und VerstauenWarum ist die Sitzeinstellung so wichtig?Die richtige Sitzeinstellung ist unter anderem wichtig für die
optimale Schutzwirkung der Sicherheitsgurte und des
Airbag-Systems.Ihr Fahrzeug verfügt über fünf Sitzplätze, zwei Sitzplätze vorne und drei Sitz-
plätze hinten. Jeder Sitzplatz ist mit einem Dreipunkt-Automatikgurt ausge-
stattet.
Der Fahrer- und Beifahrersitz können in vielfältiger Weise an die körperlichen
Gegebenheiten der Insassen angepasst werden. Die richtige Einstellung der
Sitze ist besonders wichtig für:•
ein einfaches und schnelles Erreichen aller Bedieneleme nte der Instru-
mententafel,
•
eine entspannte, ermüdu ngsarme Körperhaltung,
•
ein sicheres Fahren ⇒Seite 7,
•
die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems ⇒ Seite 19.
ACHTUNG!
•
Eine falsche Sitzhaltung des Fahrers und der Insassen kann zu lebens-
gefährlichen Verletzungen führen.
•
Nehmen Sie niemals mehr Personen mit, als Sitzplätze im Fahrzeug
vorhanden sind.
•
Jeder Insasse im Fahrzeug muss den zum Sitzplatz gehörenden Sicher-
heitsgurt richtig anlegen und tragen. Kinder müssen mit einem geeigneten
Kinderrückhaltesystem geschützt sein ⇒Seite 47, „Sicherheit von
Kindern“.
•
Die Vordersitze und alle Kopfstützen müssen immer der Körpergröße
entsprechend eingestellt sowie die Sicherheitsgurte immer richtig ange-
legt sein, um Ihnen und Ihren Mitfahrern einen optimalen Schutz zu bieten.
•
Die Füße müssen während der Fahrt immer im Fußraum gehalten
werden – legen Sie die Füße niemals auf die Instrumententafel, aus dem
Fenster heraus oder auf die Sitzflächen! Das gilt auch für die Mitfahrer.
Durch eine falsche Sitzposition setzen Sie sich im Falle eines Bremsmanö-
vers oder Unfalles einem erhöhten Verletzungsrisiko aus. Bei einer Airbag-
auslösung können Sie sich durch eine falsche Sitzposition lebensgefähr-
liche Verletzungen zuziehen.
•
Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von mindes-
tens 25 cm vom Lenkrad bzw. von der Instrumententafel einzuhalten. Wenn
Sie den Mindestabstand nicht einhalten, kann Sie das Airbag-System nicht
schützen – Lebensgefahr! Der Abstand zwischen Fahrer und dem Lenkrad
bzw. zwischen dem Beifahrer und der Instrumententafel sollte immer so
groß wie möglich sein.
•
Stellen Sie den Fahrer- oder Beifah rersitz nur bei stehendem Fahrzeug
ein. Das gilt auch für die Längsverstellung der Rücksitze. Ihr Sitz könnte
sich sonst während der Fahrt unerwartet verstellen und das kann zu einer
gefährlichen Verkehrssituation und damit zu Verletzungen führen.
Außerdem nehmen Sie während der Sitzeinstellung eine falsche Sitzposi-
tion ein – Lebensgefahr!
•
Für das Installieren eines Kindersitzes auf dem Beifahrersitz gelten
ganz besondere Vorschriften. Beachten Sie beim Einbau eines Kindersitzes
unbedingt die Warnhinweise in ⇒Seite 47, „Sicherheit von Kindern“.ACHTUNG! Fortsetzung
alteaxl_0206_aleman Seite 131 Dienstag, 1. August 2006 6:47 18

Sitzen und Verstauen

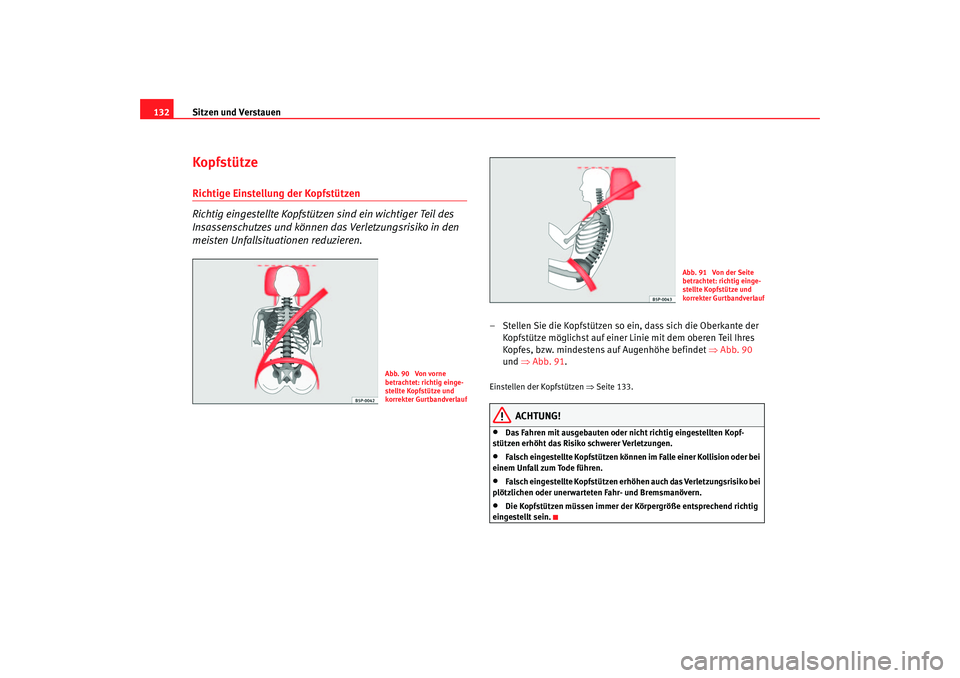

132KopfstützeRichtige Einstellung der Kopfstützen
Richtig eingestellte Kopfstützen sind ein wichtiger Teil des
Insassenschutzes und können das Verletzungsrisiko in den
meisten Unfallsituationen reduzieren.
– Stellen Sie die Kopfstützen so ein, dass sich die Oberkante der
Kopfstütze möglichst auf einer Linie mit dem oberen Teil Ihres
Kopfes, bzw. mindestens auf Augenhöhe befindet ⇒Abb. 90
und ⇒Abb. 91.Einstellen der Kopfstützen ⇒Seite 133.
ACHTUNG!
•
Das Fahren mit ausgebauten oder nicht richtig eingestellten Kopf-
stützen erhöht das Risiko schwerer Verletzungen.
•
Falsch eingestellte Kopfstützen können im Falle einer Kollision oder bei
einem Unfall zum Tode führen.
•
Falsch eingestellte Kopfstützen erhöhen auch das Verletzungsrisiko bei
plötzlichen oder unerwarteten Fahr- und Bremsmanövern.
•
Die Kopfstützen müssen immer der Körpergröße entsprechend richtig
eingestellt sein.
Abb. 90 Von vorne
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
Abb. 91 Von der Seite
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
alteaxl_0206_aleman Seite 132 Dienstag, 1. August 2006 6:47 18

Sitzen und Verstauen133
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

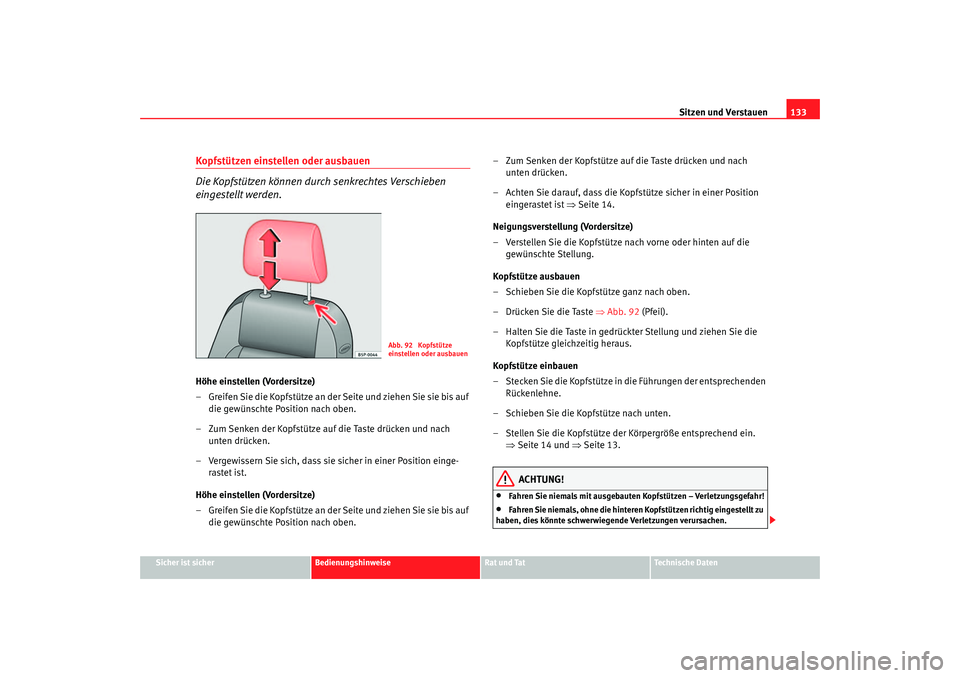

Kopfstützen einstellen oder ausbauen
Die Kopfstützen können durch senkrechtes Verschieben
eingestellt werden.Höhe einstellen (Vordersitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf
die gewünschte Position nach oben.
– Zum Senken der Kopfstütze auf die Taste drücken und nach unten drücken.
– Vergewissern Sie sich, dass sie sicher in einer Position einge- rastet ist.
Höhe einstellen (Vordersitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf die gewünschte Position nach oben. – Zum Senken der Kopfstütze auf die Taste drücken und nach
unten drücken.
– Achten Sie darauf, dass die Kopfstütze sicher in einer Position eingerastet ist ⇒Seite 14.
Neigungsverstellung (Vordersitze)
– Verstellen Sie die Kopfstütze nach vorne oder hinten auf die gewünschte Stellung.
Kopfstütze ausbauen
– Schieben Sie die Kopfstütze ganz nach oben.
– Drücken Sie die Taste ⇒Abb. 92 (Pfeil).
– Halten Sie die Taste in gedrückter Stellung und ziehen Sie die Kopfstütze gleichzeitig heraus.
Kopfstütze einbauen
– Stecken Sie die Kopfstütze in die Führungen der entsprechenden Rückenlehne.
– Schieben Sie die Kopfstütze nach unten.
– Stellen Sie die Kopfstütze der Körpergröße entsprechend ein. ⇒Seite 14 und ⇒Seite 13.
ACHTUNG!
•
Fahren Sie niemals mit ausgebauten Kopfstützen – Verletzungsgefahr!
•
Fahren Sie niemals, ohne die hinteren Kopfstützen richtig eingestellt zu
haben, dies könnte schwerwiegende Verletzungen verursachen.
Abb. 92 Kopfstütze
einstellen oder ausbauen
alteaxl_0206_aleman Seite 133 Dienstag, 1. August 2006 6:47 18

Sitzen und Verstauen
134•
Stellen Sie die Kopfstützen nach dem Einbau immer richtig entspre-
chend der Körpergröße des Insassen ein, um die optimale Schutzwirkung
zu gewährleisten.
•
Beachten Sie Warnhinweise ⇒Seite 132, „Richtige Einstellung der
Kopfstützen“.

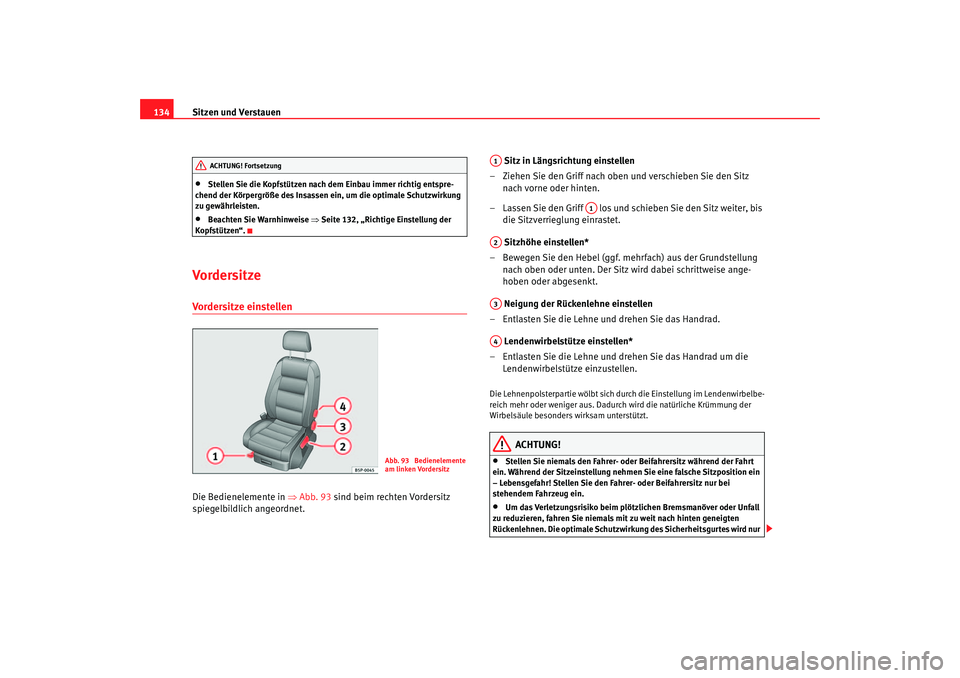

VordersitzeVordersitze einstellen Die Bedienelemente in ⇒ Abb. 93 sind beim rechten Vordersitz
spiegelbildlich angeordnet. Sitz in Längsrichtung einstellen
– Ziehen Sie den Griff nach oben und verschieben Sie den Sitz nach vorne oder hinten.
– Lassen Sie den Griff los und schieben Sie den Sitz weiter, bis die Sitzverrieglung einrastet.
Sitzhöhe einstellen*
– Bewegen Sie den Hebel (ggf. mehrfach) aus der Grundstellung nach oben oder unten. Der Sitz wird dabei schrittweise ange-
hoben oder abgesenkt.
Neigung der Rückenlehne einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad.
Lendenwirbelstütze einstellen*
– Entlasten Sie die Lehne und drehen Sie das Handrad um die Lendenwirbelstütze einzustellen.
Die Lehnenpolsterpartie wölbt sich durch die Einstellung im Lendenwirbelbe-
reich mehr oder weniger aus. Dadurc h wird die natürliche Krümmung der
Wirbelsäule besonders wirksam unterstützt.
ACHTUNG!
•
Stellen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt
ein. Während der Sitzeinstellung nehmen Sie eine falsche Sitzposition ein
– Lebensgefahr! Stellen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug ein.
•
Um das Verletzungsrisiko beim plötzlichen Bremsmanöver oder Unfall
zu reduzieren, fahren Sie niemals mit zu weit nach hinten geneigten
Rückenlehnen. Die optimale Schutzwirkung des Sicherheitsgurtes wird nur
ACHTUNG! Fortsetzung
Abb. 93 Bedienelemente
am linken Vordersitz
A1
A1
A2A3A4
alteaxl_0206_aleman Seite 134 Dienstag, 1. August 2006 6:47 18

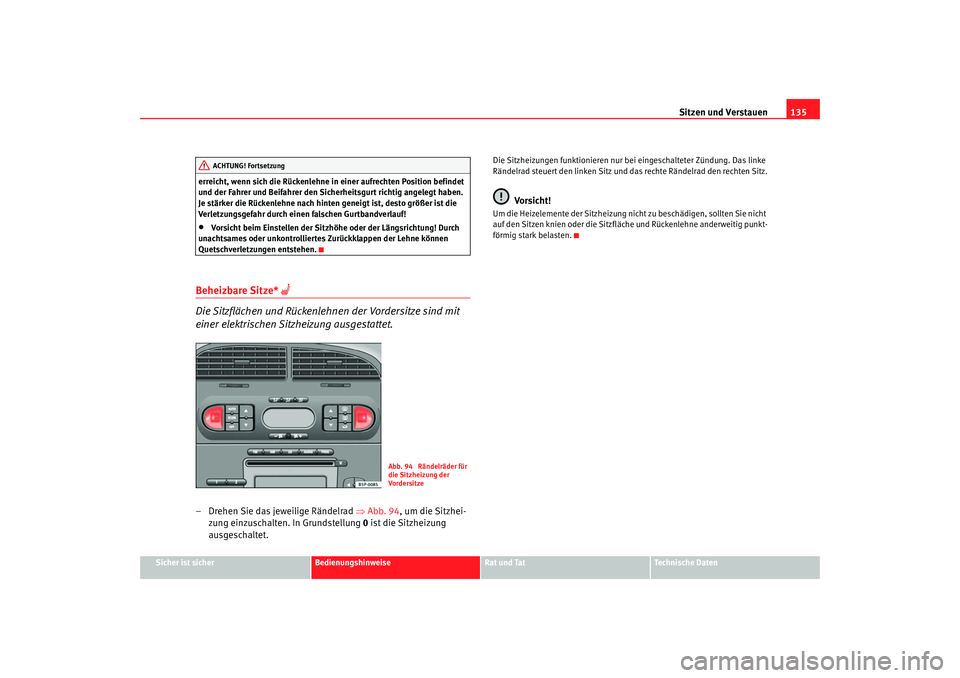

Sitzen und Verstauen135
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
erreicht, wenn sich die Rückenlehne in einer aufrechten Position befindet
und der Fahrer und Beifahrer den Sicherheitsgurt richtig angelegt haben.
Je stärker die Rückenlehne nach hinten geneigt ist, desto größer ist die
Verletzungsgefahr durch einen falschen Gurtbandverlauf!
•
Vorsicht beim Einstellen der Sitzhö
he oder der Längsrichtung! Durch
unachtsames oder unkontrolliertes Zurückklappen der Lehne können
Quetschverletzungen entstehen.
Beheizbare Sitze*

Die Sitzflächen und Rückenlehnen der Vordersitze sind mit
einer elektrischen Sitzheizung ausgestattet.
– Drehen Sie das jeweilige Rändelrad ⇒Abb. 94 , um die Sitzhei-
zung einzuschalten. In Grundstellung 0 ist die Sitzheizung
ausgeschaltet.
Die Sitzheizungen funktionieren nur bei eingeschalteter Zündung. Das linke
Rändelrad steuert den linken Sitz und das rechte Rändelrad den rechten Sitz.
Vorsicht!
Um die Heizelemente der Sitzheizung ni cht zu beschädigen, sollten Sie nicht
auf den Sitzen knien oder die Sitzfläche und Rückenlehne anderweitig punkt-
förmig stark belasten.
ACHTUNG! Fortsetzung
Abb. 94 Rändelräder für
die Sitzheizung der
Vordersitze
alteaxl_0206_aleman Seite 135 Dienstag, 1. August 2006 6:47 18

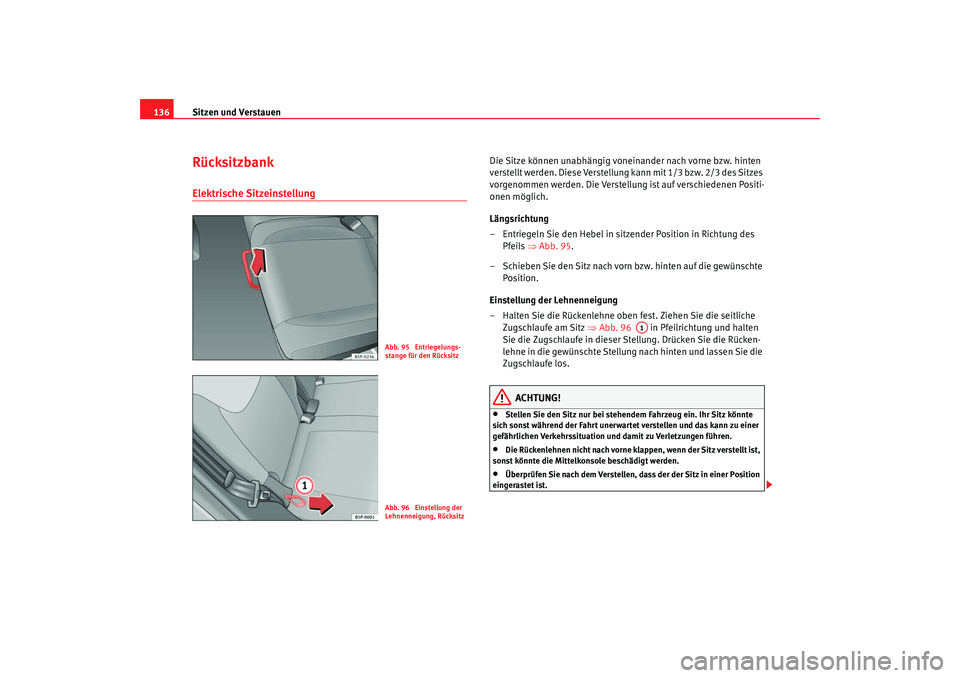

Sitzen und Verstauen
136RücksitzbankElektrische Sitzeinstellung
Die Sitze können unabhängig voneinander nach vorne bzw. hinten
verstellt werden. Diese Verstellung kann mit 1/3 bzw. 2/3 des Sitzes
vorgenommen werden. Die Verstellung ist auf verschiedenen Positi-
onen möglich.
Längsrichtung
– Entriegeln Sie den Hebel in sitzender Position in Richtung des
Pfeils ⇒Abb. 95 .
– Schieben Sie den Sitz nach vorn bzw. hinten auf die gewünschte Position.
Einstellung der Lehnenneigung
– Halten Sie die Rückenlehne oben fest. Ziehen Sie die seitliche Zugschlaufe am Sitz ⇒Abb. 96 in Pfeilrichtung und halten
Sie die Zugschlaufe in dieser Stellung. Drücken Sie die Rücken-
lehne in die gewünschte Stellung nach hinten und lassen Sie die
Zugschlaufe los.
ACHTUNG!
•
Stellen Sie den Sitz nur bei stehendem Fahrzeug ein. Ihr Sitz könnte
sich sonst während der Fahrt unerwartet verstellen und das kann zu einer
gefährlichen Verkehrssituation und damit zu Verletzungen führen.
•
Die Rückenlehnen nicht nach vorne klappen, wenn der Sitz verstellt ist,
sonst könnte die Mittelkonsole beschädigt werden.
•
Überprüfen Sie nach dem Verstellen, dass der der Sitz in einer Position
eingerastet ist.
Abb. 95 Entriegelungs-
stange für den RücksitzAbb. 96 Einstellung der
Lehnenneigung, Rücksitz
A1
alteaxl_0206_aleman Seite 136 Dienstag, 1. August 2006 6:47 18

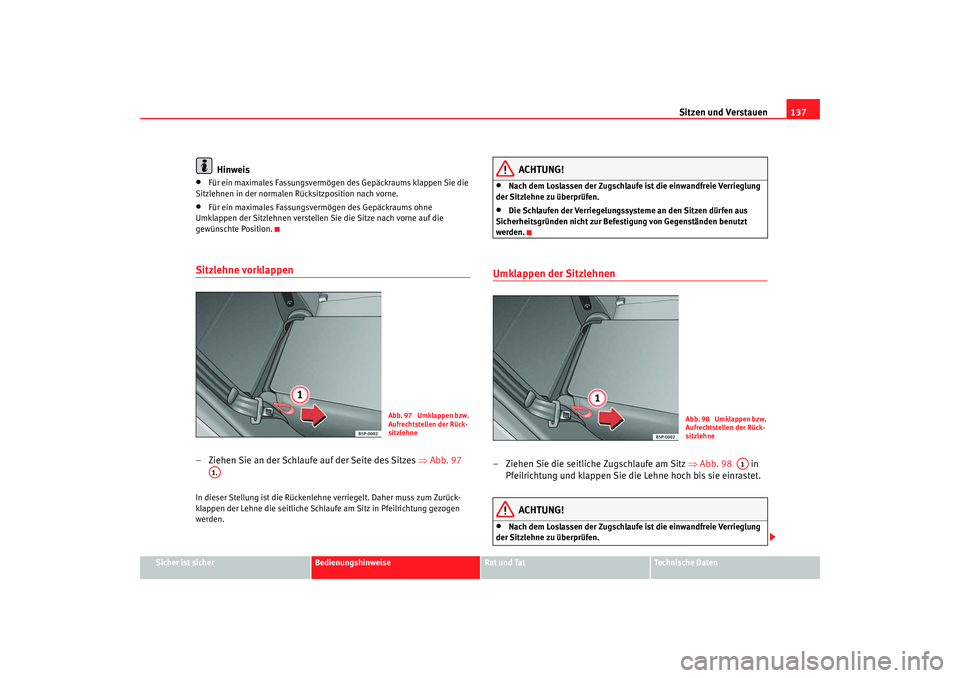

Sitzen und Verstauen137
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Hinweis
•
Für ein maximales Fassungsvermögen des Gepäckraums klappen Sie die
Sitzlehnen in der normalen Rücksitzposition nach vorne.
•
Für ein maximales Fassungsvermögen des Gepäckraums ohne
Umklappen der Sitzlehnen verstellen Sie die Sitze nach vorne auf die
gewünschte Position.
Sitzlehne vorklappen – Ziehen Sie an der Schlaufe auf der Seite des Sitzes ⇒Abb. 97 In dieser Stellung ist die Rückenlehne verriegelt. Daher muss zum Zurück-
klappen der Lehne die seitliche Schlaufe am Sitz in Pfeilrichtung gezogen
werden.
ACHTUNG!
•
Nach dem Loslassen der Zugschlaufe ist die einwandfreie Verrieglung
der Sitzlehne zu überprüfen.
•
Die Schlaufen der Verriegelungssysteme an den Sitzen dürfen aus
Sicherheitsgründen nicht zur Befestigung von Gegenständen benutzt
werden.
Umklappen der Sitzlehnen– Ziehen Sie die seitliche Zugschlaufe am Sitz ⇒Abb. 98 in
Pfeilrichtung und klappen Sie die Lehne hoch bis sie einrastet.
ACHTUNG!
•
Nach dem Loslassen der Zugschlaufe ist die einwandfreie Verrieglung
der Sitzlehne zu überprüfen.
Abb. 97 Umklappen bzw.
Aufrechtstellen der Rück-
sitzlehne
A1.
Abb. 98 Umklappen bzw.
Aufrechtstellen der Rück-
sitzlehne
A1
alteaxl_0206_aleman Seite 137 Dienstag, 1. August 2006 6:47 18

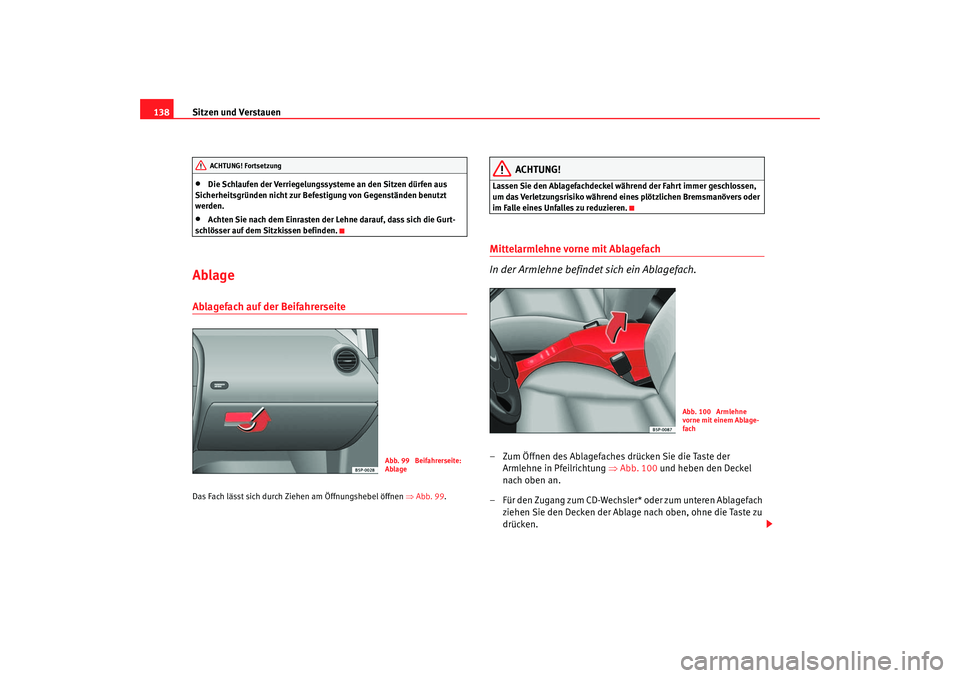

Sitzen und Verstauen
138•
Die Schlaufen der Verriegelungssysteme an den Sitzen dürfen aus
Sicherheitsgründen nicht zur Befe stigung von Gegenständen benutzt
werden.
•
Achten Sie nach dem Einrasten der Lehne darauf, dass sich die Gurt-
schlösser auf dem Sitzkissen befinden.
AblageAblagefach auf der Beifahrerseite Das Fach lässt sich durch Ziehen am Öffnungshebel öffnen ⇒Abb. 99.
ACHTUNG!
Lassen Sie den Ablagefachdeckel während der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu reduzieren.Mittelarmlehne vorne mit Ablagefach
In der Armlehne befindet sich ein Ablagefach.– Zum Öffnen des Ablagefaches drücken Sie die Taste der
Armlehne in Pfeilrichtung ⇒Abb. 100 und heben den Deckel
nach oben an.
– Für den Zugang zum CD-Wechsler* oder zum unteren Ablagefach ziehen Sie den Decken der Ablage nach oben, ohne die Taste zu
drücken.
ACHTUNG! Fortsetzung
Abb. 99 Beifahrerseite:
Ablage
Abb. 100 Armlehne
vorne mit einem Ablage-
fach
alteaxl_0206_aleman Seite 138 Dienstag, 1. August 2006 6:47 18
