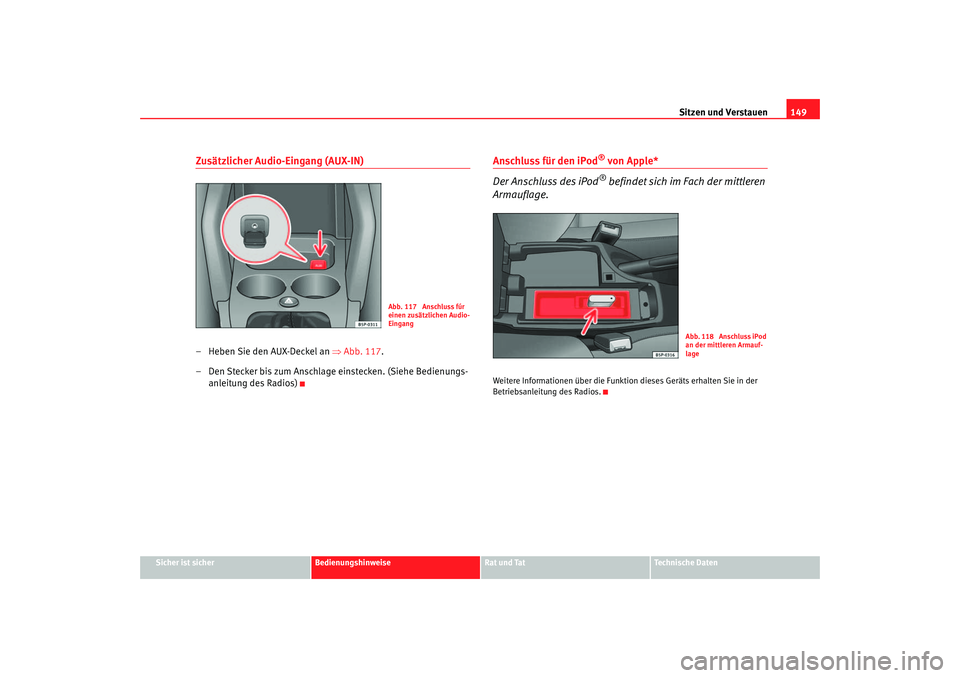

Seat Ateca XL 2006 Betriebsanleitung (in German)

Sitzen und Verstauen149
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Zusätzlicher Audio-Eingang (AUX-IN)– Heben Sie den AUX-Deckel an ⇒Abb. 117 .
– Den Stecker bis zum Anschlage einstecken. (Siehe Bedienungs- anleitung des Radios)
Anschluss für den iPod
® von Apple*
Der Anschluss des iPod® befindet sich im Fach der mittleren
Armauflage.
Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitung des Radios.
Abb. 117 Anschluss fúr
einen zusätzlichen Audio-
Eingang
Abb. 118 Anschluss iPod
an der mittleren Armauf-
lage
alteaxl_0206_aleman Seite 149 Dienstag, 1. August 2006 6:47 18

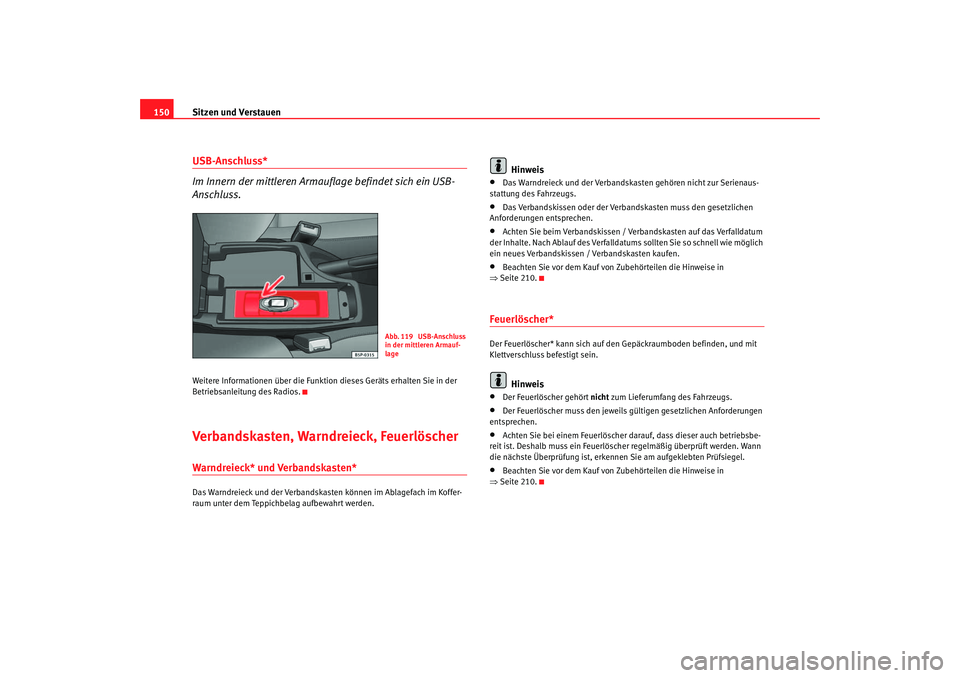

Sitzen und Verstauen
150USB-Anschluss*
Im Innern der mittleren Armauf lage befindet sich ein USB-
Anschluss.Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitu ng des Radios.Verbandskasten, Warndreieck, FeuerlöscherWarndreieck* und Verbandskasten*Das Warndreieck und der Verbandskasten können im Ablagefach im Koffer-
raum unter dem Teppichbelag aufbewahrt werden.
Hinweis
•
Das Warndreieck und der Verbandskasten gehören nicht zur Serienaus-
stattung des Fahrzeugs.
•
Das Verbandskissen oder der Verbandskasten muss den gesetzlichen
Anforderungen entsprechen.
•
Achten Sie beim Verbandskissen / Verbandskasten auf das Verfalldatum
der Inhalte. Nach Ablauf des Verfalldatums sollten Sie so schnell wie möglich
ein neues Verbandskissen / Verbandskasten kaufen.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 210.
Feuerlöscher*Der Feuerlöscher* kann sich auf den Gepäckraumboden befinden, und mit
Klettverschluss befestigt sein.
Hinweis
•
Der Feuerlöscher gehört nicht zum Lieferumfang des Fahrzeugs.
•
Der Feuerlöscher muss den jeweils gültigen gesetzlichen Anforderungen
entsprechen.
•
Achten Sie bei einem Feuerlöscher da rauf, dass dieser auch betriebsbe-
reit ist. Deshalb muss ein Feuerlöscher regelmäßig überprüft werden. Wann
die nächste Überprüfung ist, erkennen Sie am aufgeklebten Prüfsiegel.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 210.
Abb. 119 USB-Anschluss
in der mittleren Armauf-
lage
alteaxl_0206_aleman Seite 150 Dienstag, 1. August 2006 6:47 18

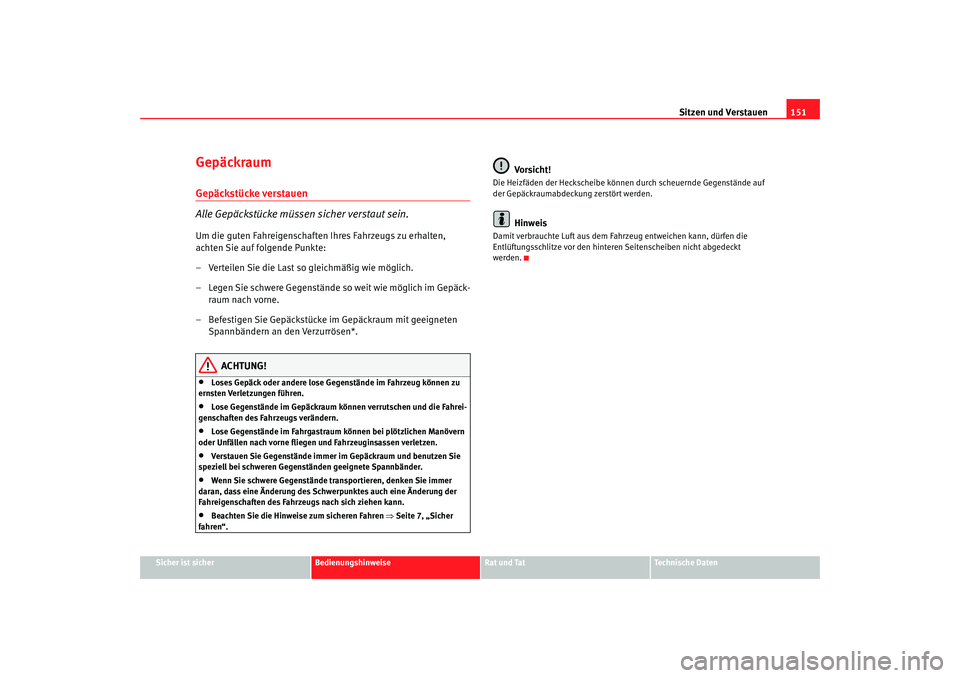

Sitzen und Verstauen151
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
GepäckraumGepäckstücke verstauen
Alle Gepäckstücke müssen sicher verstaut sein.Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten,
achten Sie auf folgende Punkte:
– Verteilen Sie die Last so gleichmäßig wie möglich.
– Legen Sie schwere Gegenstände so weit wie möglich im Gepäck-
raum nach vorne.
– Befestigen Sie Gepäckstücke im Gepäckraum mit geeigneten Spannbändern an den Verzurrösen*.
ACHTUNG!
•
Loses Gepäck oder andere lose Gegenstände im Fahrzeug können zu
ernsten Verletzungen führen.
•
Lose Gegenstände im Gepäckraum können verrutschen und die Fahrei-
genschaften des Fahrzeugs verändern.
•
Lose Gegenstände im Fahrgastraum können bei plötzlichen Manövern
oder Unfällen nach vorne fliegen und Fahrzeuginsassen verletzen.
•
Verstauen Sie Gegenstände immer im Gepäckraum und benutzen Sie
speziell bei schweren Gegenständen geeignete Spannbänder.
•
Wenn Sie schwere Gegenstände transportieren, denken Sie immer
daran, dass eine Änderung des Schwerpunktes auch eine Änderung der
Fahreigenschaften des Fahrzeugs nach sich ziehen kann.
•
Beachten Sie die Hinweise zum sicheren Fahren ⇒Seite 7, „Sicher
fahren“.
Vorsicht!
Die Heizfäden der Heckscheibe können durch scheuernde Gegenstände auf
der Gepäckraumabdeckung zerstört werden.
Hinweis
Damit verbrauchte Luft aus dem Fahrzeug entweichen kann, dürfen die
Entlüftungsschlitze vor den hinteren Seitenscheiben nicht abgedeckt
werden.
alteaxl_0206_aleman Seite 151 Dienstag, 1. August 2006 6:47 18

Sitzen und Verstauen

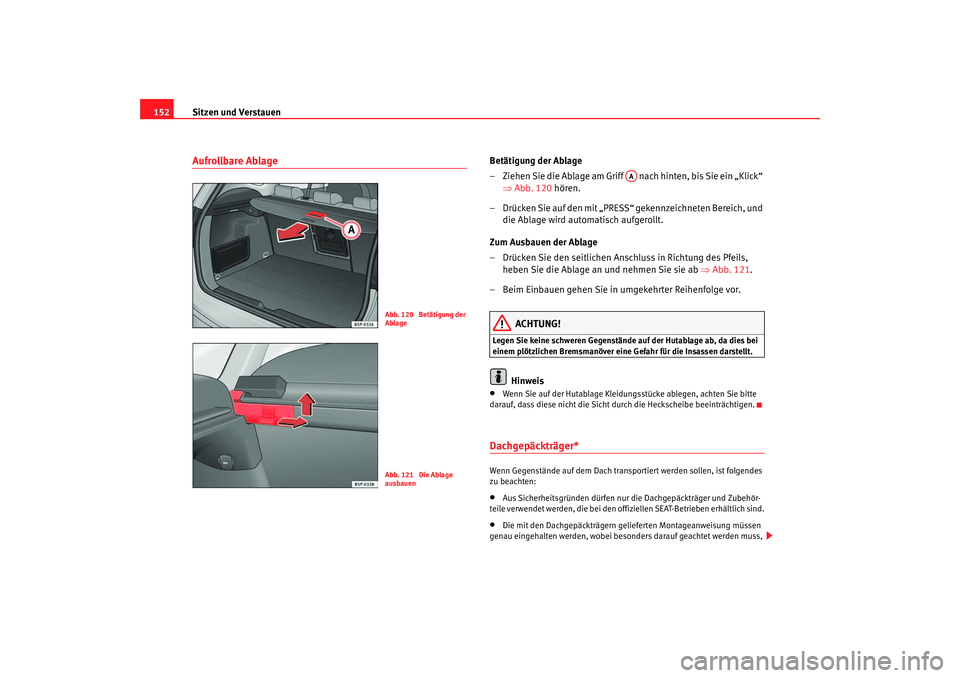

152Aufrollbare Ablage
Betätigung der Ablage
– Ziehen Sie die Ablage am Griff nach hinten, bis Sie ein „Klick“
⇒Abb. 120 hören.
– Drücken Sie auf den mit „PRESS“ gekennzeichneten Bereich, und die Ablage wird automatisch aufgerollt.
Zum Ausbauen der Ablage
– Drücken Sie den seitlichen Anschluss in Richtung des Pfeils, heben Sie die Ablage an und nehmen Sie sie ab ⇒Abb. 121 .
– Beim Einbauen gehen Sie in umgekehrter Reihenfolge vor.
ACHTUNG!
Legen Sie keine schweren Gegenstände auf der Hutablage ab, da dies bei
einem plötzlichen Bremsmanöver eine Gefahr für die Insassen darstellt.
Hinweis
•
Wenn Sie auf der Hutablage Kleidungsstücke ablegen, achten Sie bitte
darauf, dass diese nicht die Sicht durch die Heckscheibe beeinträchtigen.
Dachgepäckträger*Wenn Gegenstände auf dem Dach transportiert werden sollen, ist folgendes
zu beachten:•
Aus Sicherheitsgründen dürfen nur die Dachgepäckträger und Zubehör-
teile verwendet werden, die bei den offiziellen SEAT-Betrieben erhältlich sind.
•
Die mit den Dachgepäckträgern gelieferten Montageanweisung müssen
genau eingehalten werden, wobei besonders darauf geachtet werden muss,
Abb. 120 Betätigung der
AblageAbb. 121 Die Ablage
ausbauen
AA
alteaxl_0206_aleman Seite 152 Dienstag, 1. August 2006 6:47 18

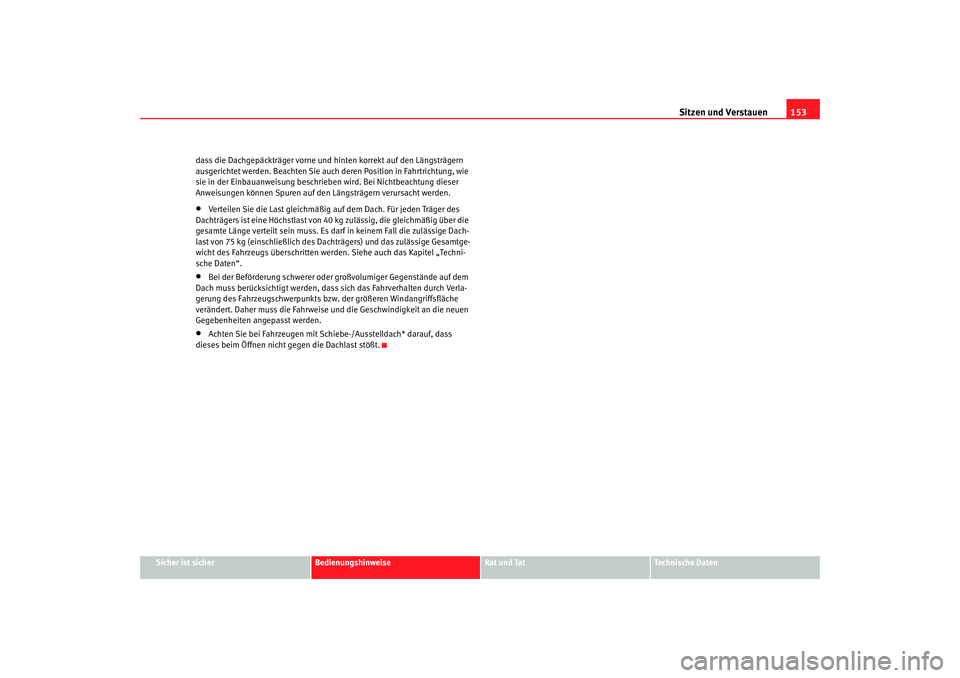

Sitzen und Verstauen153
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
dass die Dachgepäckträger vorne und
hinten korrekt auf den Längsträgern
ausgerichtet werden. Beachten Sie auch deren Position in Fahrtrichtung, wie
sie in der Einbauanweisung beschrieben wird. Bei Nichtbeachtung dieser
Anweisungen können Spuren auf de n Längsträgern verursacht werden.
•
Verteilen Sie die Last gleichmäßig auf dem Dach. Für jeden Träger des
Dachträgers ist eine Höchstlast von 40 kg zulässig, die gleichmäßig über die
gesamte Länge verteilt sein muss. Es darf in keinem Fall die zulässige Dach-
last von 75 kg (einschließlich des Dachträgers) und das zulässige Gesamtge-
wicht des Fahrzeugs überschritten werden. Siehe auch das Kapitel „Techni-
sche Daten“.
•
Bei der Beförderung schwerer oder großvolumiger Gegenstände auf dem
Dach muss berücksichtigt werden, dass sich das Fahrverhalten durch Verla-
gerung des Fahrzeugschwerpunkts bzw. der größeren Windangriffsfläche
verändert. Daher muss die Fahrweise und die Geschwindigkeit an die neuen
Gegebenheiten angepasst werden.
•
Achten Sie bei Fahrzeugen mit Schiebe-/Ausstelldach* darauf, dass
dieses beim Öffnen nicht gegen die Dachlast stößt.
alteaxl_0206_aleman Seite 153 Dienstag, 1. August 2006 6:47 18

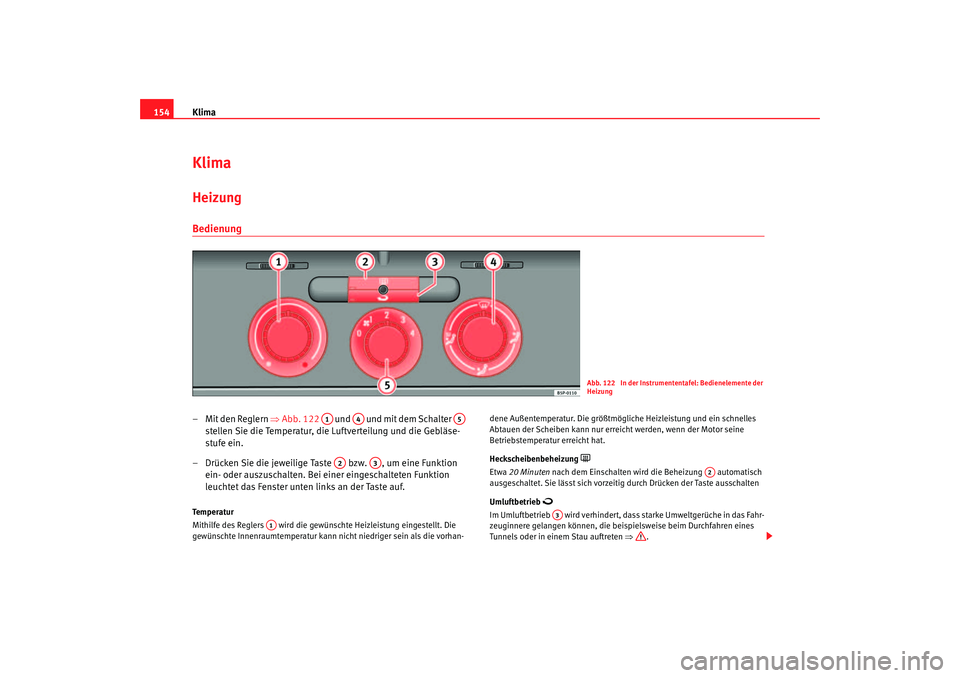

Klima
154KlimaHeizung Bedienung– Mit den Reglern ⇒Abb. 122 und und mit dem Schalter
stellen Sie die Temperatur, die Luftverteilung und die Gebläse-
stufe ein.
– Drücken Sie die jeweilige Taste bzw. , um eine Funktion ein- oder auszuschalten. Bei einer eingeschalteten Funktion
leuchtet das Fenster unten links an der Taste auf.Temperatur
Mithilfe des Reglers wird die gewünschte Heizleistung eingestellt. Die
gewünschte Innenraumtemperatur kann nicht niedriger sein als die vorhan- dene Außentemperatur. Die größtmögliche Heizleistung und ein schnelles
Abtauen der Scheiben kann nur erre
icht werden, wenn der Motor seine
Betriebstemperatur erreicht hat.
Heckscheibenbeheizung

Etwa 20 Minuten nach dem Einschalten wird die Beheizung automatisch
ausgeschaltet. Sie lässt sich vorzeitig durch Drücken der Taste ausschalten
Umluftbetrieb

Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahr-
zeuginnere gelangen können, die beispielsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten ⇒.
Abb. 122 In der Instrumententafel: Bedienelemente der
Heizung
A1
A4
A5
A2
A3
A1
A2
A3
alteaxl_0206_aleman Seite 154 Dienstag, 1. August 2006 6:47 18

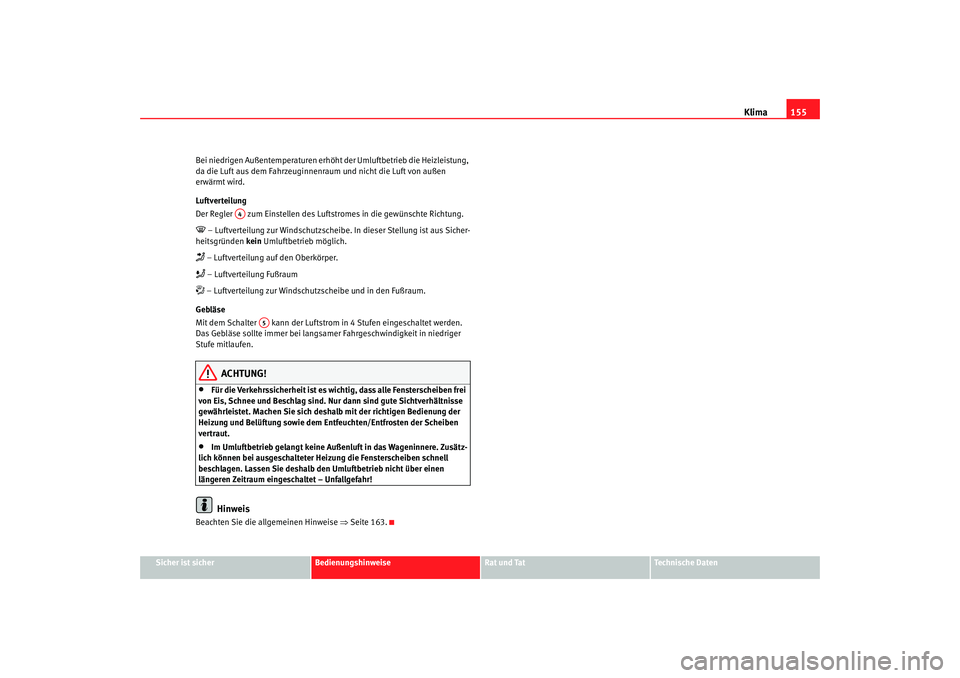

Klima155
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Bei niedrigen Außentemperaturen erhöht
der Umluftbetrieb die Heizleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Luftverteilung
Der Regler zum Einstellen des Luftst romes in die gewünschte Richtung.
 – Luftverteilung zur Windschutzscheibe. In dieser Stellung ist aus Sicher-
heitsgründen kein Umluftbetrieb möglich. – Luftverteilung auf den Oberkörper. – Luftverteilung Fußraum – Luftverteilung zur Windschutzscheibe und in den Fußraum.
Gebläse
Mit dem Schalter kann der Luftstro m in 4 Stufen eingeschaltet werden.
Das Gebläse sollte immer bei langsame r Fahrgeschwindigkeit in niedriger
Stufe mitlaufen.
ACHTUNG!
•
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei
von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.
•
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zusätz-
lich können bei ausgeschalteter Heizung die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!Hinweis
Beachten Sie die allgemeinen Hinweise ⇒Seite 163.
A4
A5
alteaxl_0206_aleman Seite 155 Dienstag, 1. August 2006 6:47 18

Klima

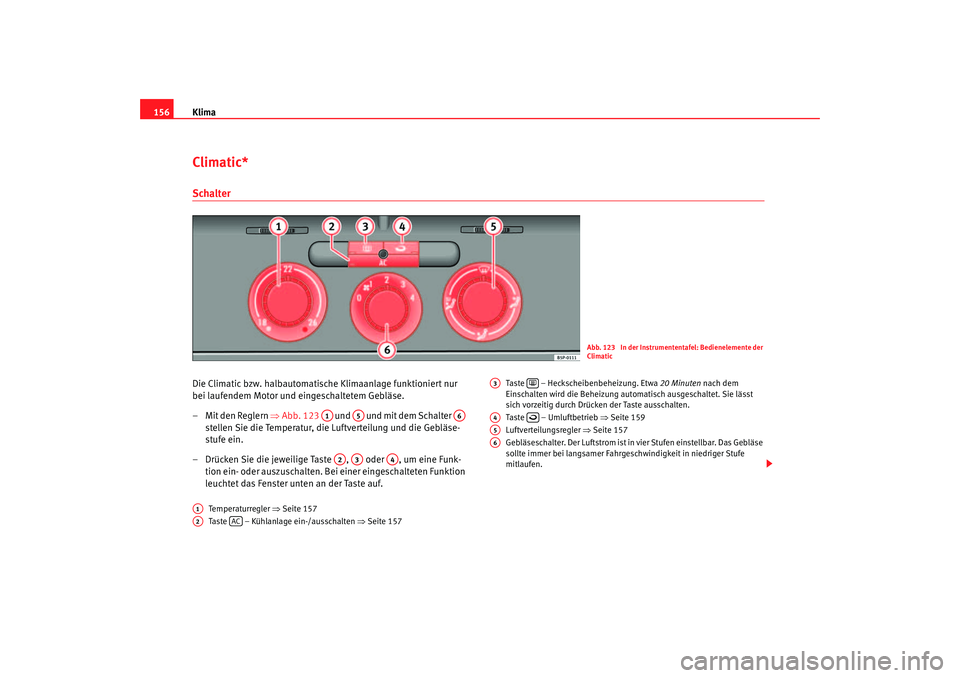

156Climatic*SchalterDie Climatic bzw. halbautomatische Klimaanlage funktioniert nur
bei laufendem Motor und eingeschaltetem Gebläse.
– Mit den Reglern ⇒Abb. 123 und und mit dem Schalter
stellen Sie die Temperatur, die Luftverteilung und die Gebläse-
stufe ein.
– Drücken Sie die jeweilige Taste , oder , um eine Funk- tion ein- oder auszuschalten. Bei einer eingeschalteten Funktion
leuchtet das Fenster unten an der Taste auf.
Temperaturregler ⇒Seite 157
Taste – Kühlanlage ein-/ausschalten ⇒Seite 157 Taste – Heckscheibenbeheizung. Etwa
20 Minuten nach dem
Einschalten wird die Beheizung automatisch ausgeschaltet. Sie lässt
sich vorzeitig durch Drücken der Taste ausschalten.
Taste – Umluftbetrieb ⇒Seite 159
Luftverteilungsregler ⇒Seite 157
Gebläseschalter. Der Luftstrom ist in vier Stufen einstellbar. Das Gebläse
sollte immer bei langsamer Fahrge schwindigkeit in niedriger Stufe
mitlaufen.
Abb. 123 In der Instrumententafel: Bedienelemente der
Climatic
A1
A5
A6
A2
A3
A4
A1A2
AC
A3

A4

A5A6
alteaxl_0206_aleman Seite 156 Dienstag, 1. August 2006 6:47 18

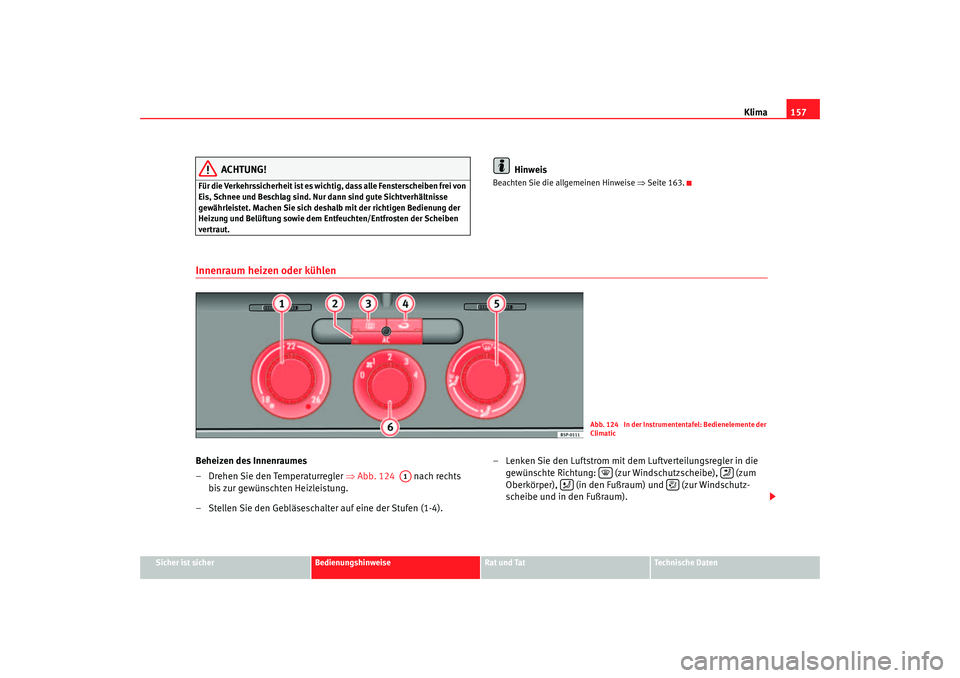

Klima157
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
Für die Verkehrssicherheit ist es wichti g, dass alle Fensterscheiben frei von
Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.
Hinweis
Beachten Sie die allgemeinen Hinweise ⇒Seite 163.
Innenraum heizen oder kühlenBeheizen des Innenraumes
– Drehen Sie den Temperaturregler ⇒Abb. 124 nach rechts
bis zur gewünschten Heizleistung.
– Stellen Sie den Gebläseschalter auf eine der Stufen (1-4). – Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die
gewünschte Richtung: (zur Windschutzscheibe), (zum
Oberkörper), (in den Fußraum) und (zur Windschutz-
scheibe und in den Fußraum).
Abb. 124 In der Instrumententafel: Bedienelemente der
Climatic
A1




alteaxl_0206_aleman Seite 157 Dienstag, 1. August 2006 6:47 18

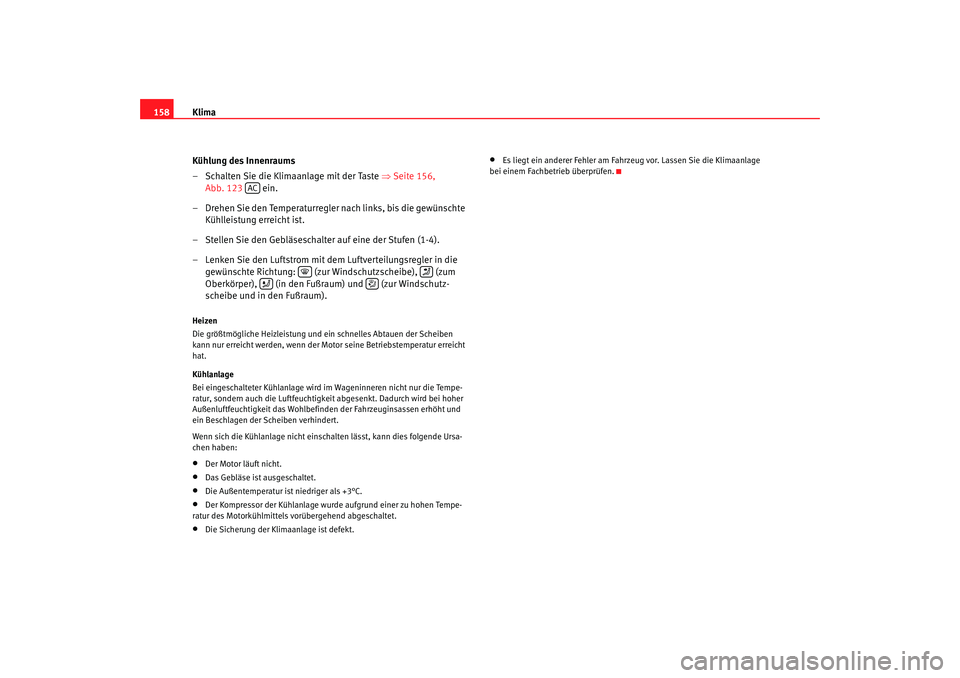

Klima
158
Kühlung des Innenraums
– Schalten Sie die Klimaanlage mit der Taste ⇒Seite 156,
Abb. 123 ein.
– Drehen Sie den Temperaturregler nach links, bis die gewünschte Kühlleistung erreicht ist.
– Stellen Sie den Gebläseschalter auf eine der Stufen (1-4).
– Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die gewünschte Richtung: (zur Windschutzscheibe), (zum
Oberkörper), (in den Fußraum) und (zur Windschutz-
scheibe und in den Fußraum).Heizen
Die größtmögliche Heizleistung und ei n schnelles Abtauen der Scheiben
kann nur erreicht werden, wenn der Moto r seine Betriebstemperatur erreicht
hat.
Kühlanlage
Bei eingeschalteter Kühlanlage wird im Wageninneren nicht nur die Tempe-
ratur, sondern auch die Luftfeuchtigkeit abgesenkt. Dadurch wird bei hoher
Außenluftfeuchtigkeit das Wohlbefinden der Fahrzeuginsassen erhöht und
ein Beschlagen der Scheiben verhindert.
Wenn sich die Kühlanlage nicht einsch alten lässt, kann dies folgende Ursa-
chen haben:•
Der Motor läuft nicht.
•
Das Gebläse ist ausgeschaltet.
• Die Außentemperatur ist niedriger als +3°C.•
Der Kompressor der Kühlanlage wurde aufgrund einer zu hohen Tempe-
ratur des Motorkühlmittels vorübergehend abgeschaltet.
•
Die Sicherung der Klimaanlage ist defekt.
•
Es liegt ein anderer Fehler am Fahrzeug vor. Lassen Sie die Klimaanlage
bei einem Fachbetrieb überprüfen.
AC




alteaxl_0206_aleman Seite 158 Dienstag, 1. August 2006 6:47 18
