Seat Ateca XL 2007 Manuale del proprietario (in Italian)

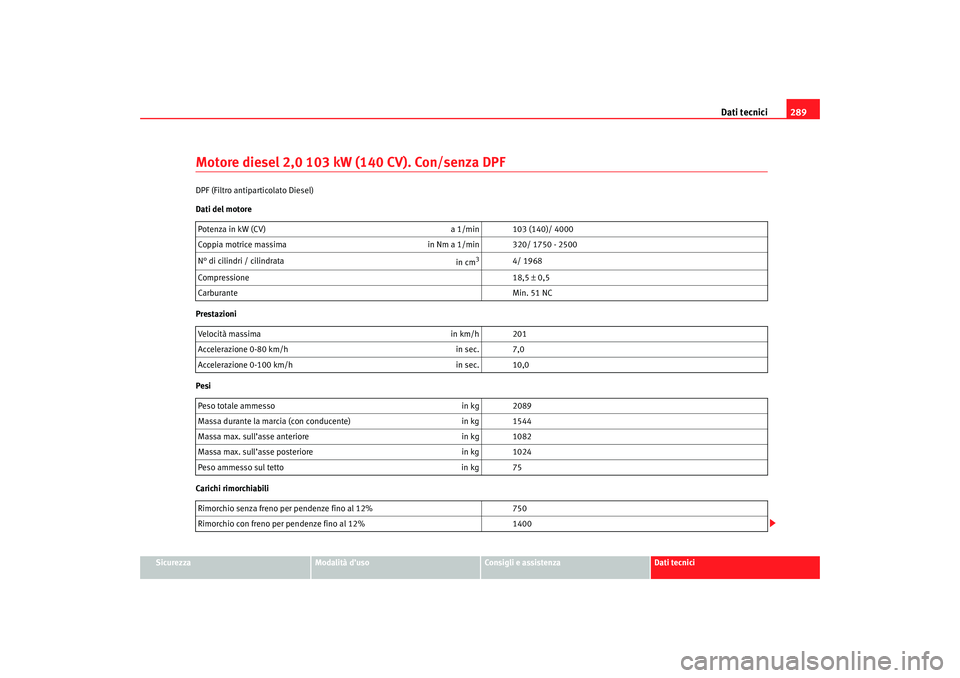

Dati tecnici289
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Motore diesel 2,0 103 kW (140 CV). Con/senza DPFDPF (Filtro antiparticolato Diesel)
Dati del motore
Prestazioni
Pesi
Carichi rimorchiabiliPotenza in kW (CV)
a 1/min 103 (140)/ 4000
Coppia motrice massima in Nm a 1/min 320/ 1750 - 2500
N° di cilindri / cilindrata in cm
3
4/ 1968
Compressione 18,5 ± 0,5
Carburante Min. 51 NC
Velocità massima in km/h 201
Accelerazione 0-80 km/h in sec. 7,0
Accelerazione 0-100 km/h in sec. 10,0
Peso totale ammesso in kg 2089
Massa durante la marcia (con conducente) in kg 1544
Massa max. sull’asse anteriore in kg 1082
Massa max. sull’asse posteriore in kg 1024
Peso ammesso sul tetto in kg 75
Rimorchio senza freno per pendenze fino al 12% 750
Rimorchio con freno per pendenze fino al 12% 1400
alteaxl_0706_italiano Seite 289 Donnerstag, 3. August 2006 6:28 18

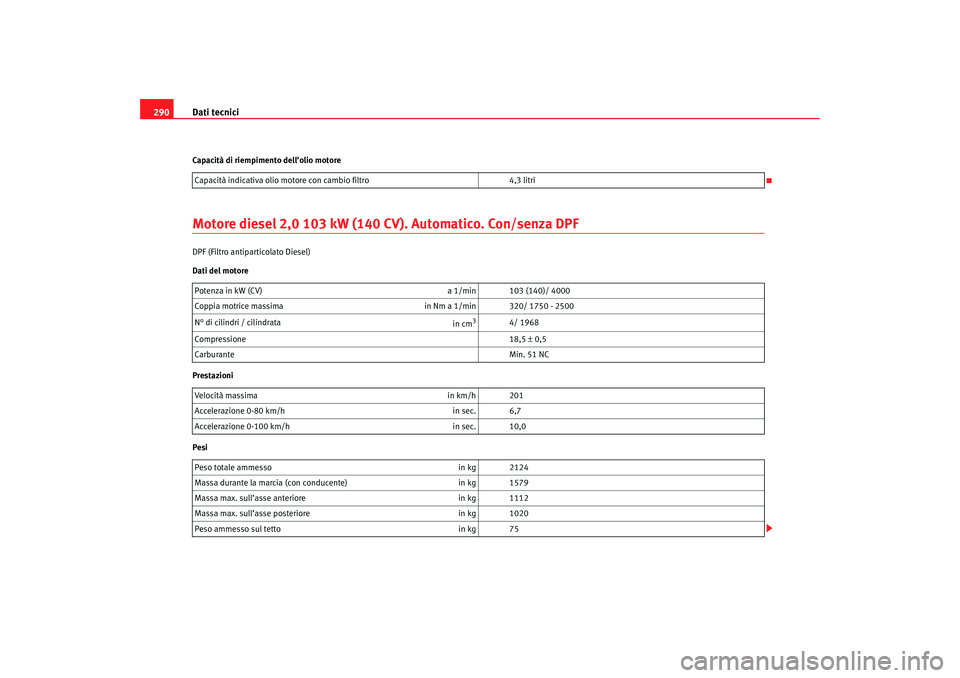

Dati tecnici
290Capacità di riempimento dell’olio motoreMotore diesel 2,0 103 kW (140 CV). Automatico. Con/senza DPFDPF (Filtro antiparticolato Diesel)
Dati del motore
Prestazioni
Pesi Capacità indicativa olio mo
tore con cambio filtro 4,3 litriPotenza in kW (CV) a 1/min 103 (140)/ 4000
Coppia motrice massima in Nm a 1/min 320/ 1750 - 2500
N° di cilindri / cilindrata in cm
3
4/ 1968
Compressione 18,5 ± 0,5
Carburante Min. 51 NC
Velocità massima in km/h 201
Accelerazione 0-80 km/h in sec. 6,7
Accelerazione 0-100 km/h in sec. 10,0
Peso totale ammesso in kg 2124
Massa durante la marcia (con conducente) in kg 1579
Massa max. sull’asse anteriore in kg 1112
Massa max. sull’asse posteriore in kg 1020
Peso ammesso sul tetto in kg 75
alteaxl_0706_italiano Seite 290 Donnerstag, 3. August 2006 6:28 18

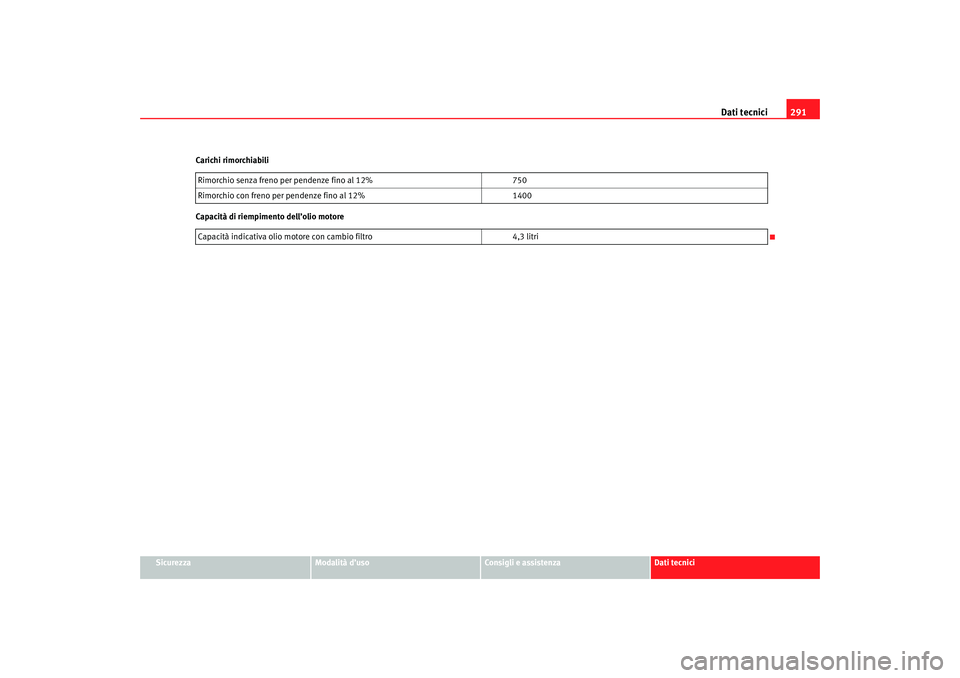

Dati tecnici291
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Carichi rimorchiabili
Capacità di riempimento dell’olio motore
Rimorchio senza freno per pendenze fino al 12%
750
Rimorchio con freno per pendenze fino al 12% 1400
Capacità indicativa olio motore con cambio filtro 4,3 litri
alteaxl_0706_italiano Seite 291 Donnerstag, 3. August 2006 6:28 18

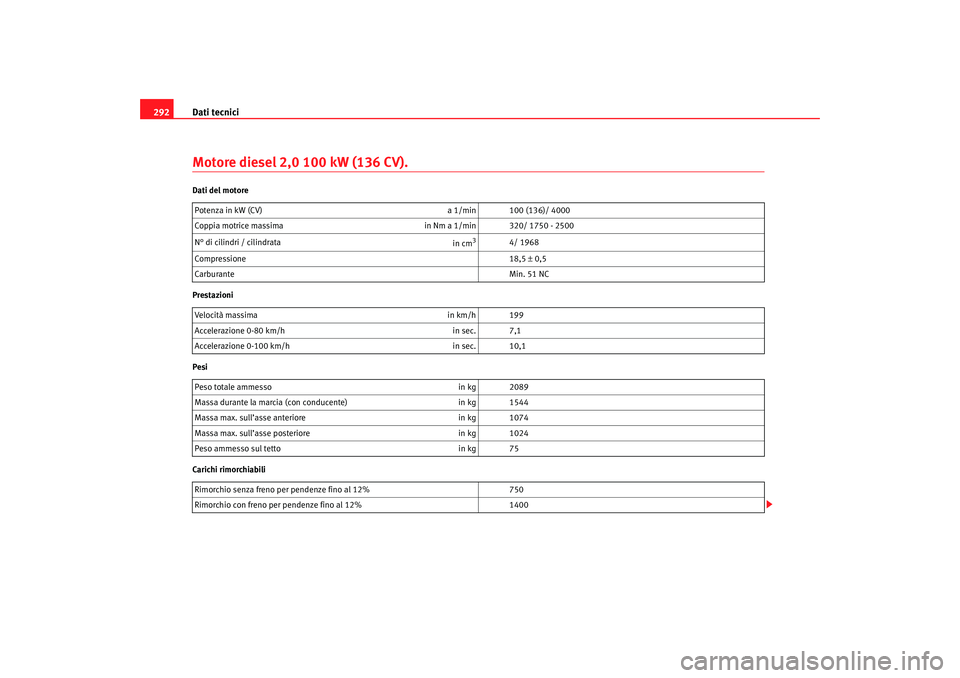

Dati tecnici
292Motore diesel 2,0 100 kW (136 CV).Dati del motore
Prestazioni
Pesi
Carichi rimorchiabili Potenza in kW (CV)
a 1/min 100 (136)/ 4000
Coppia motrice massima in Nm a 1/min 320/ 1750 - 2500
N° di cilindri / cilindrata in cm
3
4/ 1968
Compressione 18,5 ± 0,5
Carburante Min. 51 NC
Velocità massima in km/h 199
Accelerazione 0-80 km/h in sec. 7,1
Accelerazione 0-100 km/h in sec. 10,1
Peso totale ammesso in kg 2089
Massa durante la marcia (con conducente) in kg 1544
Massa max. sull’asse anteriore in kg 1074
Massa max. sull’asse posteriore in kg 1024
Peso ammesso sul tetto in kg 75
Rimorchio senza freno per pendenze fino al 12% 750
Rimorchio con freno per pendenze fino al 12% 1400
alteaxl_0706_italiano Seite 292 Donnerstag, 3. August 2006 6:28 18

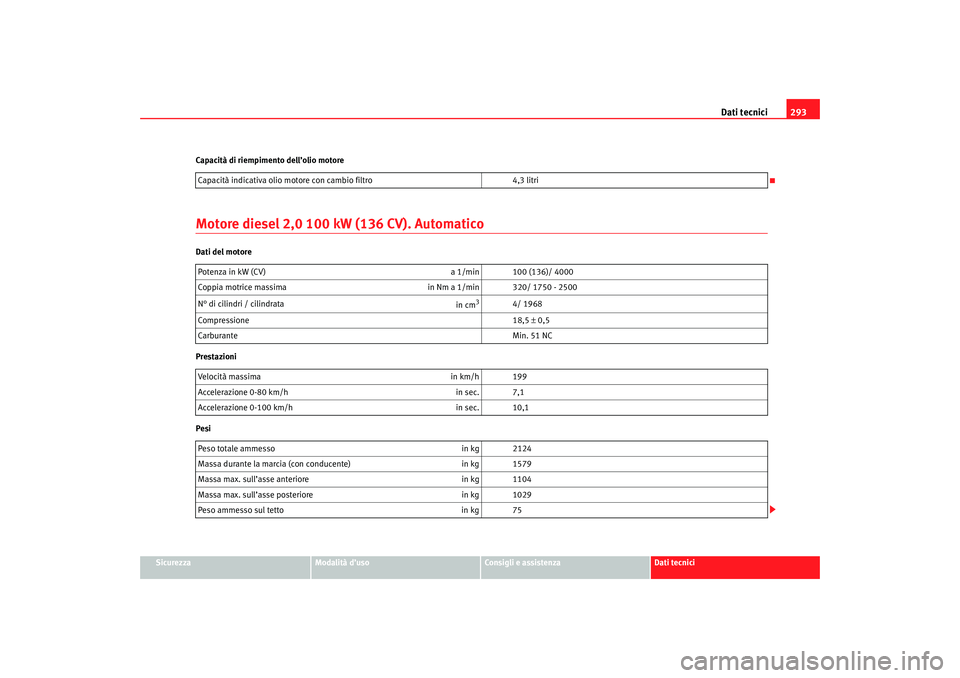

Dati tecnici293
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Capacità di riempimento dell’olio motore
Motore diesel 2,0 100 kW
(136 CV). AutomaticoDati del motore
Prestazioni
PesiCapacità indicativa olio motore con cambio filtro
4,3 litri
Potenza in kW (CV) a 1/min 100 (136)/ 4000
Coppia motrice massima in Nm a 1/min 320/ 1750 - 2500
N° di cilindri / cilindrata in cm
3
4/ 1968
Compressione 18,5 ± 0,5
Carburante Min. 51 NC
Velocità massima in km/h 199
Accelerazione 0-80 km/h in sec. 7,1
Accelerazione 0-100 km/h in sec. 10,1
Peso totale ammesso in kg 2124
Massa durante la marcia (con conducente) in kg 1579
Massa max. sull’asse anteriore in kg 1104
Massa max. sull’asse posteriore in kg 1029
Peso ammesso sul tetto in kg 75
alteaxl_0706_italiano Seite 293 Donnerstag, 3. August 2006 6:28 18

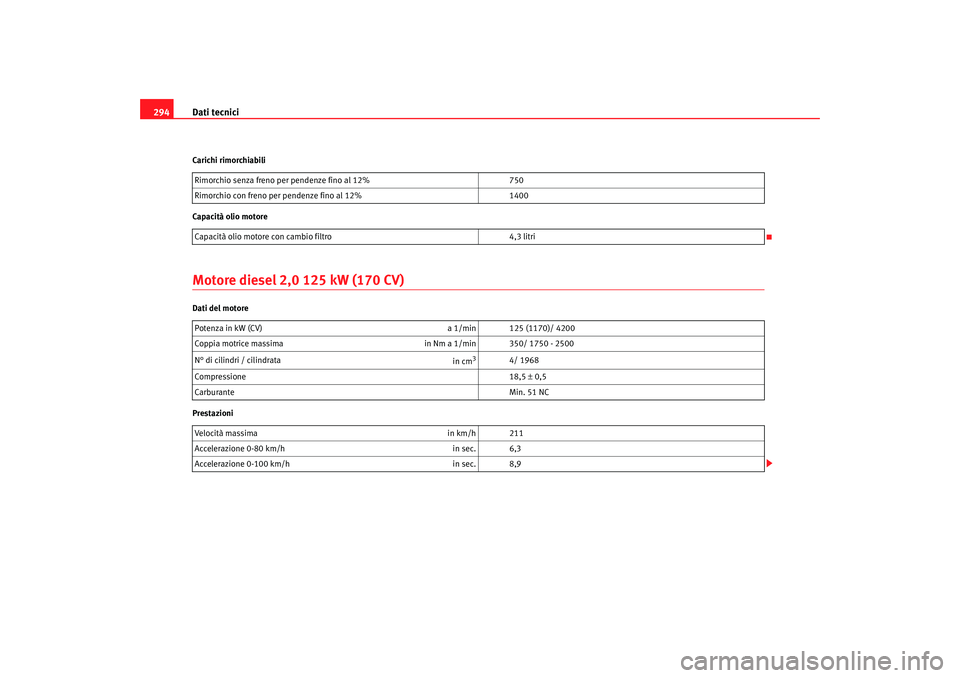

Dati tecnici
294Carichi rimorchiabili
Capacità olio motoreMotore diesel 2,0 125 kW (170 CV)Dati del motore
Prestazioni Rimorchio senza freno per pendenze fino al 12%
750
Rimorchio con freno per pendenze fino al 12% 1400
Capacità olio motore con cambio filtro 4,3 litri
Potenza in kW (CV) a 1/min 125 (1170)/ 4200
Coppia motrice massima in Nm a 1/min 350/ 1750 - 2500
N° di cilindri / cilindrata in cm
3
4/ 1968
Compressione 18,5 ± 0,5
Carburante Min. 51 NC
Velocità massima in km/h 211
Accelerazione 0-80 km/h in sec. 6,3
Accelerazione 0-100 km/h in sec. 8,9
alteaxl_0706_italiano Seite 294 Donnerstag, 3. August 2006 6:28 18

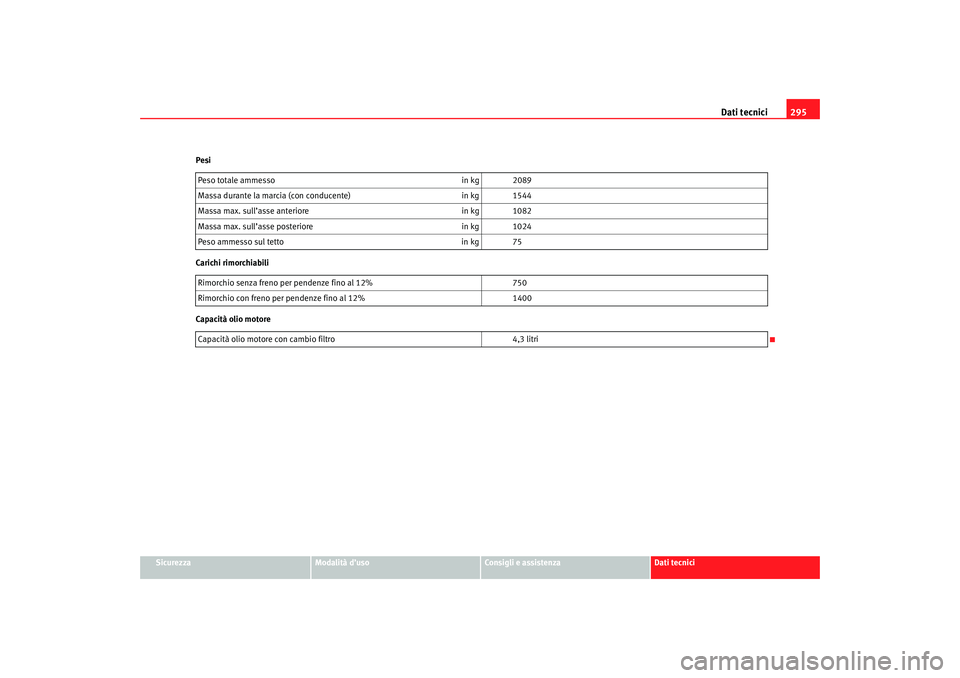

Dati tecnici295
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Pesi
Carichi rimorchiabili
Capacità olio motore
Peso totale ammesso
in kg 2089
Massa durante la marcia (con conducente) in kg 1544
Massa max. sull’asse anteriore in kg 1082
Massa max. sull’asse posteriore in kg 1024
Peso ammesso sul tetto in kg 75
Rimorchio senza freno per pendenze fino al 12% 750
Rimorchio con freno per pendenze fino al 12% 1400
Capacità olio motore con cambio filtro 4,3 litri
alteaxl_0706_italiano Seite 295 Donnerstag, 3. August 2006 6:28 18

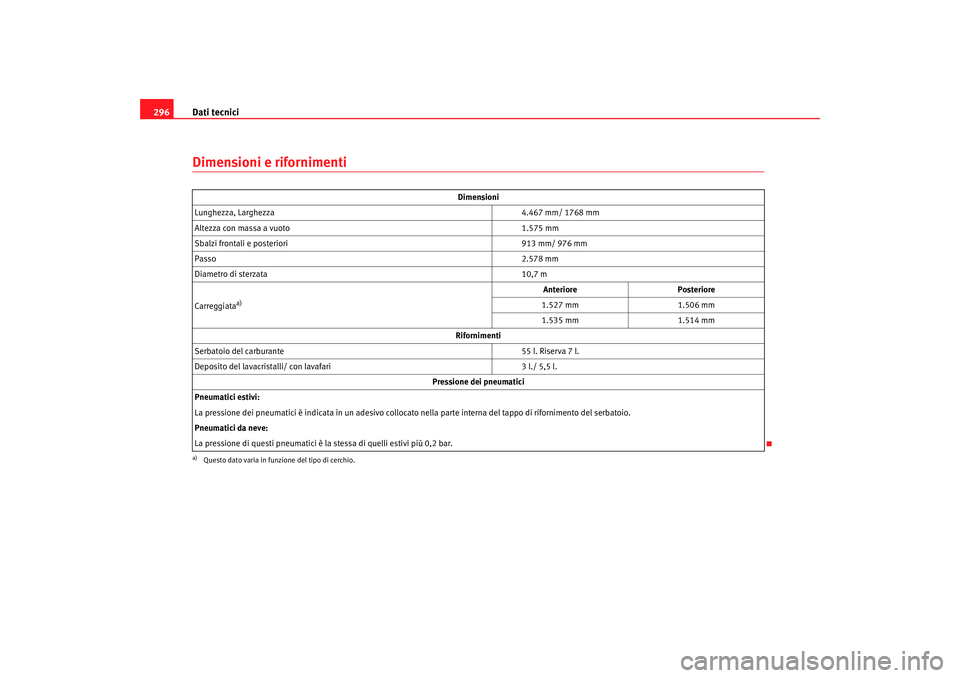

Dati tecnici
296Dimensioni e rifornimenti
Dimensioni
Lunghezza, Larghezza 4.467 mm/ 1768 mm
Altezza con massa a vuoto 1.575 mm
Sbalzi frontali e posteriori 913 mm/ 976 mm
Passo 2.578 mm
Diametro di sterzata 10,7 m
Carreggiata
a)
a)Questo dato varia in funzione del tipo di cerchio.
Anteriore Posteriore
1.527 mm 1.506 mm
1.535 mm 1.514 mm
Rifornimenti
Serbatoio del carburante 55 l. Riserva 7 l.
Deposito del lavacristalli/ con lavafari 3 l./ 5,5 l.
Pressione dei pneumatici
Pneumatici estivi:
La pressione dei pneumatici è indicata in un adesivo collocato nella parte interna del tappo di rifornimento del serbatoio.
Pneumatici da neve:
La pressione di questi pn eumatici è la stessa di quelli estivi più 0,2 bar.
alteaxl_0706_italiano Seite 296 Donnerstag, 3. August 2006 6:28 18

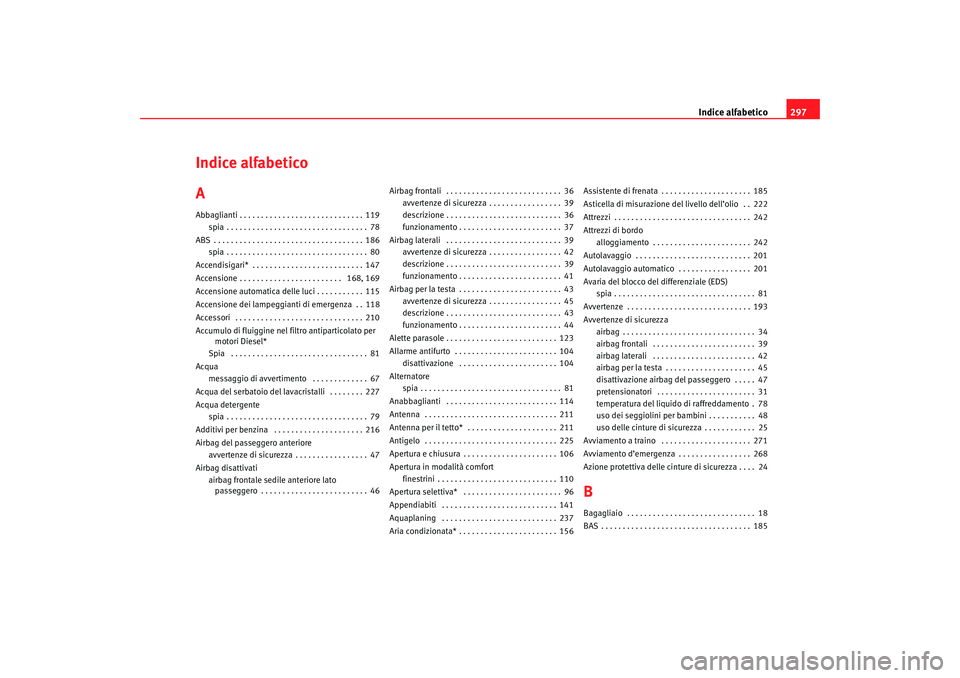

Indice alfabetico297
Indice alfabetico
AAbbaglianti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186 spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Accendisigari* . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Accensione . . . . . . . . . . . . . . . . . . . . . . . . 168, 169
Accensione automati ca delle luci . . . . . . . . . . . 115
Accensione dei lampeggian ti di emergenza . . 118
Accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210
Accumulo di fluiggine nel filtro antiparticolato per motori Diesel*
Spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Acqua messaggio di avvertimento . . . . . . . . . . . . . 67
Acqua del serbatoio del lavacristalli . . . . . . . . 227
Acqua detergente spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Additivi per benzina . . . . . . . . . . . . . . . . . . . . . 216
Airbag del passeggero anteriore avvertenze di sicurezza . . . . . . . . . . . . . . . . . 47
Airbag disattivati airbag frontale sedile anteriore lato passeggero . . . . . . . . . . . . . . . . . . . . . . . . . 46 Airbag frontali . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
avvertenze di sicurezza . . . . . . . . . . . . . . . . . 39
descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
funzionamento . . . . . . . . . . . . . . . . . . . . . . . . 37
Airbag laterali . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 avvertenze di sicurezza . . . . . . . . . . . . . . . . . 42
descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
funzionamento . . . . . . . . . . . . . . . . . . . . . . . . 41
Airbag per la testa . . . . . . . . . . . . . . . . . . . . . . . . 43 avvertenze di sicurezza . . . . . . . . . . . . . . . . . 45
descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
funzionamento . . . . . . . . . . . . . . . . . . . . . . . . 44
Alette parasole . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Allarme antifurto . . . . . . . . . . . . . . . . . . . . . . . . 104 disattivazione . . . . . . . . . . . . . . . . . . . . . . . 104
Alternatore spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Anabbaglianti . . . . . . . . . . . . . . . . . . . . . . . . . . 114
Antenna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211
Antenna per il tetto* . . . . . . . . . . . . . . . . . . . . . 211
Antigelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225
Apertura e chiusura . . . . . . . . . . . . . . . . . . . . . . 106
Apertura in modalità comfort finestrini . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
Apertura selettiva* . . . . . . . . . . . . . . . . . . . . . . . 96
Appendiabiti . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . 237
Aria condizionata* . . . . . . . . . . . . . . . . . . . . . . . 156 Assistente di frenata . . . . . . . . . . . . . . . . . . . . . 185
Asticella di misurazione del livello dell’olio . . 222
Attrezzi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242
Attrezzi di bordo
alloggiamento . . . . . . . . . . . . . . . . . . . . . . . 242
Autolavaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . 201
Autolavaggio automatico . . . . . . . . . . . . . . . . . 201
Avaria del blocco del differenziale (EDS) spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Avvertenze di sicurezza airbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
airbag frontali . . . . . . . . . . . . . . . . . . . . . . . . 39
airbag laterali . . . . . . . . . . . . . . . . . . . . . . . . 42
airbag per la testa . . . . . . . . . . . . . . . . . . . . . 45
disattivazione airbag del passeggero . . . . . 47
pretensionatori . . . . . . . . . . . . . . . . . . . . . . . 31
temperatura del liquido di raffreddamento . 78
uso dei seggiolini per bambini . . . . . . . . . . . 48
uso delle cinture di sicurezza . . . . . . . . . . . . 25
Avviamento a traino . . . . . . . . . . . . . . . . . . . . . 271
Avviamento d’emergenza . . . . . . . . . . . . . . . . . 268
Azione protettiva delle cinture di sicurezza . . . . 24
BBagagliaio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
BAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
alteaxl_0706_italiano Seite 297 Donnerstag, 3. August 2006 6:28 18

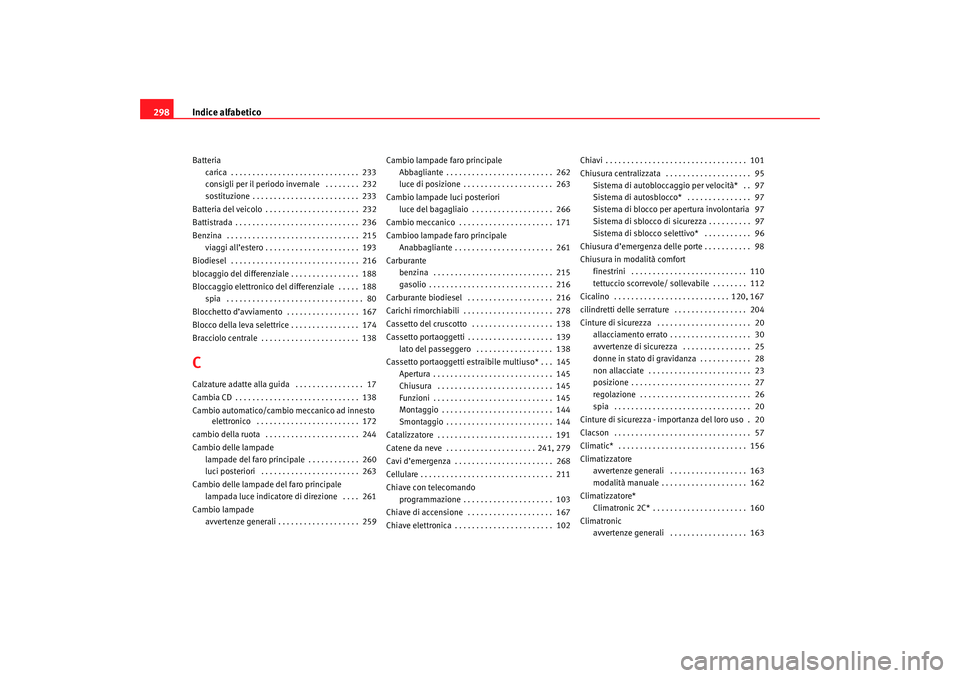

Indice alfabetico
298Batteria
carica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
consigli per il periodo invernale . . . . . . . . 232
sostituzione . . . . . . . . . . . . . . . . . . . . . . . . . 233
Batteria del veicolo . . . . . . . . . . . . . . . . . . . . . . 232
Battistrada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 236
Benzina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215 viaggi all’estero . . . . . . . . . . . . . . . . . . . . . . 193
Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
blocaggio del differenziale . . . . . . . . . . . . . . . . 188
Bloccaggio elettronico del differenziale . . . . . 188 spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Blocchetto d’avviamento . . . . . . . . . . . . . . . . . 167
Blocco della leva selettrice . . . . . . . . . . . . . . . . 174
Bracciolo centrale . . . . . . . . . . . . . . . . . . . . . . . 138CCalzature adatte alla guida . . . . . . . . . . . . . . . . 17
Cambia CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
Cambio automatico/cambio meccanico ad innesto elettronico . . . . . . . . . . . . . . . . . . . . . . . . 172
cambio della ruota . . . . . . . . . . . . . . . . . . . . . . 244
Cambio delle lampade lampade del faro principale . . . . . . . . . . . . 260
luci posteriori . . . . . . . . . . . . . . . . . . . . . . . 263
Cambio delle lampade del faro principale lampada luce indicatore di direzione . . . . 261
Cambio lampade avvertenze generali . . . . . . . . . . . . . . . . . . . 259 Cambio lampade faro principale
Abbagliante . . . . . . . . . . . . . . . . . . . . . . . . . 262
luce di posizione . . . . . . . . . . . . . . . . . . . . . 263
Cambio lampade luci posteriori luce del bagagliaio . . . . . . . . . . . . . . . . . . . 266
Cambio meccanico . . . . . . . . . . . . . . . . . . . . . . 171
Cambioo lampade faro principale Anabbagliante . . . . . . . . . . . . . . . . . . . . . . . 261
Carburante benzina . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215
gasolio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Carburante biodiesel . . . . . . . . . . . . . . . . . . . . 216
Carichi rimorchiabili . . . . . . . . . . . . . . . . . . . . . 278
Cassetto del cruscotto . . . . . . . . . . . . . . . . . . . 138
Cassetto portaoggetti . . . . . . . . . . . . . . . . . . . . 139 lato del passeggero . . . . . . . . . . . . . . . . . . 138
Cassetto portaoggetti estraibile multiuso* . . . 145 Apertura . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Chiusura . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Funzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . 144
Smontaggio . . . . . . . . . . . . . . . . . . . . . . . . . 144
Catalizzatore . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Catene da neve . . . . . . . . . . . . . . . . . . . . . 241, 279
Cavi d’emergenza . . . . . . . . . . . . . . . . . . . . . . . 268
Cellulare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211
Chiave con telecomando programmazione . . . . . . . . . . . . . . . . . . . . . 103
Chiave di accensione . . . . . . . . . . . . . . . . . . . . 167
Chiave elettronica . . . . . . . . . . . . . . . . . . . . . . . 102 Chiavi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Chiusura centralizzata . . . . . . . . . . . . . . . . . . . . 95
Sistema di autobloccaggio per velocità* . . 97
Sistema di autosblocco* . . . . . . . . . . . . . . . 97
Sistema di blocco per apertura involontaria 97
Sistema di sblocco di sicurezza . . . . . . . . . . 97
Sistema di sblocco selettivo* . . . . . . . . . . . 96
Chiusura d’emergenza delle porte . . . . . . . . . . . 98
Chiusura in modalità comfort finestrini . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
tettuccio scorrevole/ sollevabile . . . . . . . . 112
Cicalino . . . . . . . . . . . . . . . . . . . . . . . . . . . 120, 167
cilindretti delle serrature . . . . . . . . . . . . . . . . . 204
Cinture di sicurezza . . . . . . . . . . . . . . . . . . . . . . 20 allacciamento errato . . . . . . . . . . . . . . . . . . . 30
avvertenze di sicurezza . . . . . . . . . . . . . . . . 25
donne in stato di gravidanza . . . . . . . . . . . . 28
non allacciate . . . . . . . . . . . . . . . . . . . . . . . . 23
posizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
regolazione . . . . . . . . . . . . . . . . . . . . . . . . . . 26
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Cinture di sicurezza - importanza del loro uso . 20
Clacson . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Climatizzatore avvertenze generali . . . . . . . . . . . . . . . . . . 163
modalità manuale . . . . . . . . . . . . . . . . . . . . 162
Climatizzatore* Climatronic 2C* . . . . . . . . . . . . . . . . . . . . . . 160
Climatronic avvertenze generali . . . . . . . . . . . . . . . . . . 163
alteaxl_0706_italiano Seite 298 Donnerstag, 3. August 2006 6:28 18
