Seat Cordoba 2005 Betriebsanleitung (in German)

Pflegen und Reinigen169
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

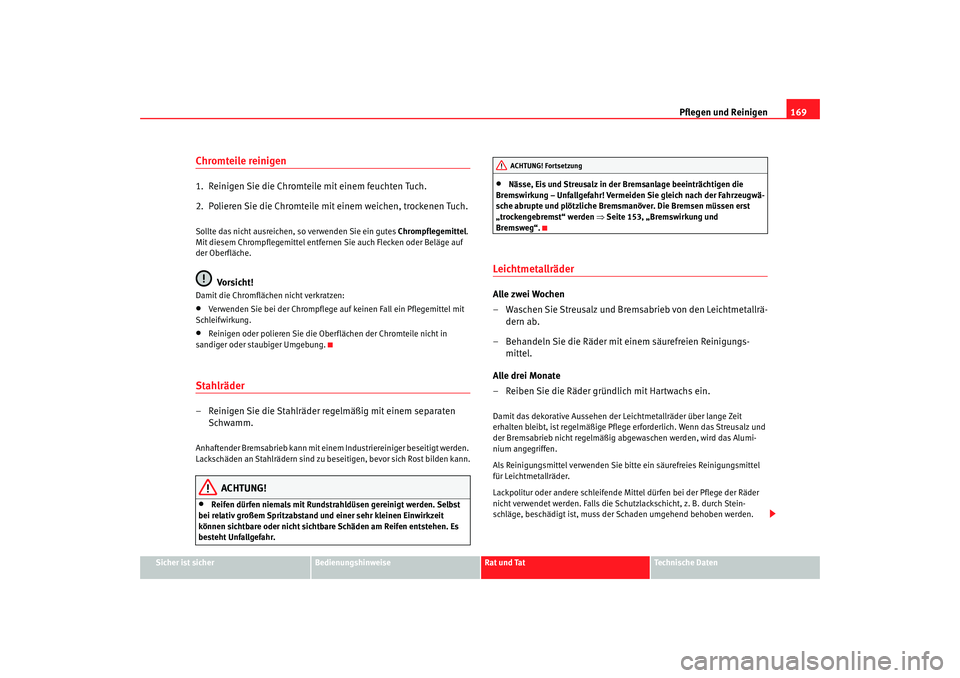

Chromteile reinigen1. Reinigen Sie die Chromteile mit einem feuchten Tuch.
2. Polieren Sie die Chromteile mit einem weichen, trockenen Tuch.Sollte das nicht ausreichen, so verwenden Sie ein gutes Chrompflegemittel.
Mit diesem Chrompflegemittel entferne n Sie auch Flecken oder Beläge auf
der Oberfläche.
Vorsicht!
Damit die Chromflächen nicht verkratzen:•
Verwenden Sie bei der Chrompflege auf keinen Fall ein Pflegemittel mit
Schleifwirkung.
•
Reinigen oder polieren Sie die Ob erflächen der Chromteile nicht in
sandiger oder staubiger Umgebung.
Stahlräder– Reinigen Sie die Stahlräder regelmäßig mit einem separaten Schwamm.Anhaftender Bremsabrieb kann mit einem Industriereiniger beseitigt werden.
Lackschäden an Stahlrädern sind zu beseitigen, bevor sich Rost bilden kann.
ACHTUNG!
•
Reifen dürfen niemals mit Rundstrahldüsen gereinigt werden. Selbst
bei relativ großem Spritzabstand und einer sehr kleinen Einwirkzeit
können sichtbare oder nicht sichtbare Schäden am Reifen entstehen. Es
besteht Unfallgefahr.
•
Nässe, Eis und Streusalz in der Bremsanlage beeinträchtigen die
Bremswirkung – Unfallgefahr! Vermeiden Sie gleich nach der Fahrzeugwä-
sche abrupte und plötzliche Bremsmanöver. Die Bremsen müssen erst
„trockengebremst“ werden ⇒ Seite 153, „Bremswirkung und
Bremsweg“.
LeichtmetallräderAlle zwei Wochen
– Waschen Sie Streusalz und Bremsabrieb von den Leichtmetallrä- dern ab.
– Behandeln Sie die Räder mit einem säurefreien Reinigungs- mittel.
Alle drei Monate
– Reiben Sie die Räder gründlich mit Hartwachs ein.Damit das dekorative Aussehen der Leichtmetallräder über lange Zeit
erhalten bleibt, ist regelmäßige Pflege erforderlich. Wenn das Streusalz und
der Bremsabrieb nicht regelmäßig abgewaschen werden, wird das Alumi-
nium angegriffen.
Als Reinigungsmittel verwenden Sie bitte ein säurefreies Reinigungsmittel
für Leichtmetallräder.
Lackpolitur oder andere schleifende Mi ttel dürfen bei der Pflege der Räder
nicht verwendet werden. Falls die Schutzlackschicht, z. B. durch Stein-
schläge, beschädigt ist, muss de r Schaden umgehend behoben werden.
ACHTUNG! Fortsetzung
Cordoba alemany Seite 169 Freitag, 7. Oktober 2005 11:07 11

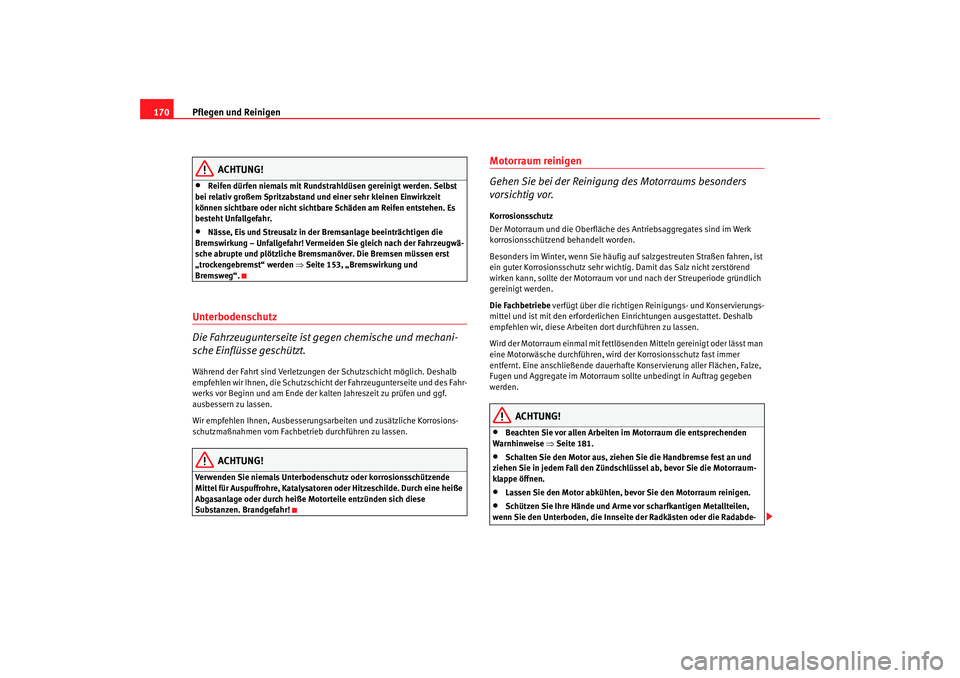

Pflegen und Reinigen
170
ACHTUNG!
•
Reifen dürfen niemals mit Rundstrahldüsen gereinigt werden. Selbst
bei relativ großem Spritzabstand und einer sehr kleinen Einwirkzeit
können sichtbare oder nicht sichtbare Schäden am Reifen entstehen. Es
besteht Unfallgefahr.
•
Nässe, Eis und Streusalz in der Bremsanlage beeinträchtigen die
Bremswirkung – Unfallgefahr! Vermeiden Sie gleich nach der Fahrzeugwä-
sche abrupte und plötzliche Bremsmanöver. Die Bremsen müssen erst
„trockengebremst“ werden ⇒Seite 153, „Bremswirkung und
Bremsweg“.
Unterbodenschutz
Die Fahrzeugunterseite ist gegen chemische und mechani-
sche Einflüsse geschützt.Während der Fahrt sind Verletzungen der Schutzschicht möglich. Deshalb
empfehlen wir Ihnen, die Schutzschicht der Fahrzeugunterseite und des Fahr-
werks vor Beginn und am Ende der kalten Jahreszeit zu prüfen und ggf.
ausbessern zu lassen.
Wir empfehlen Ihnen, Ausbesserungsarbeiten und zusätzliche Korrosions-
schutzmaßnahmen vom Fachbetrieb durchführen zu lassen.
ACHTUNG!
Verwenden Sie niemals Unterbodenschutz oder korrosionsschützende
Mittel für Auspuffrohre, Katalysatoren oder Hitzeschilde. Durch eine heiße
Abgasanlage oder durch heiße Motorteile entzünden sich diese
Substanzen. Brandgefahr!
Motorraum reinigen
Gehen Sie bei der Reinigung des Motorraums besonders
vorsichtig vor.Korrosionsschutz
Der Motorraum und die Oberfläche des Antriebsaggregates sind im Werk
korrosionsschützend behandelt worden.
Besonders im Winter, wenn Sie häufig auf salzgestreuten Straßen fahren, ist
ein guter Korrosionsschutz sehr wichtig . Damit das Salz nicht zerstörend
wirken kann, sollte der Motorraum vor und nach der Streuperiode gründlich
gereinigt werden.
Die Fachbetriebe verfügt über die richtigen Reinigungs- und Konservierungs-
mittel und ist mit den erforderlichen Einrichtungen ausgestattet. Deshalb
empfehlen wir, diese Arbeiten dort durchführen zu lassen.
Wird der Motorraum einmal mit fettlösenden Mitteln gereinigt oder lässt man
eine Motorwäsche durchführen, wird der Korrosionsschutz fast immer
entfernt. Eine anschließende dauerhafte Konservierung aller Flächen, Falze,
Fugen und Aggregate im Motorraum so llte unbedingt in Auftrag gegeben
werden.
ACHTUNG!
•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 181.
•
Schalten Sie den Motor aus, ziehen Sie die Handbremse fest an und
ziehen Sie in jedem Fall den Zündschlüssel ab, bevor Sie die Motorraum-
klappe öffnen.
•
Lassen Sie den Motor abkühlen, bevor Sie den Motorraum reinigen.
•
Schützen Sie Ihre Hände und Arme vor scharfkantigen Metallteilen,
wenn Sie den Unterboden, die Innseit e der Radkästen oder die Radabde-
Cordoba alemany Seite 170 Freitag, 7. Oktober 2005 11:07 11

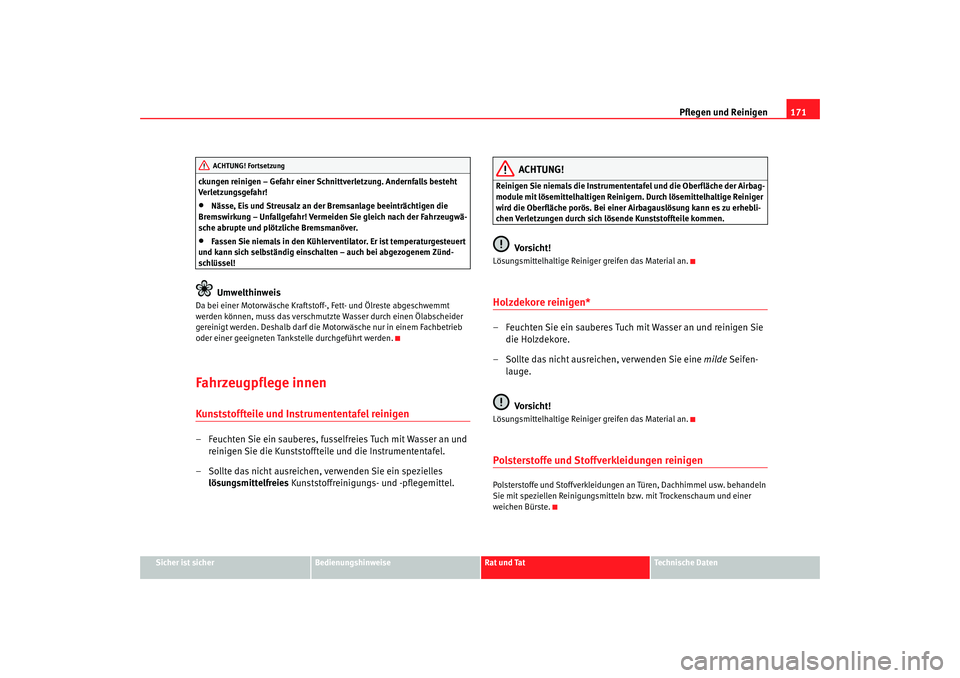

Pflegen und Reinigen171
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ckungen reinigen – Gefahr einer Schnittverletzung. Andernfalls besteht
Verletzungsgefahr!
•
Nässe, Eis und Streusalz an der Bremsanlage beeinträchtigen die
Bremswirkung – Unfallgefahr! Vermeiden Sie gleich nach der Fahrzeugwä-
sche abrupte und plötzliche Bremsmanöver.
•
Fassen Sie niemals in den Kühlerventilator. Er ist temperaturgesteuert
und kann sich selbständig einschalten – auch bei abgezogenem Zünd-
schlüssel!Umwelthinweis
Da bei einer Motorwäsche Kraftstoff-, Fett- und Ölreste abgeschwemmt
werden können, muss das verschmutzte Wasser durch einen Ölabscheider
gereinigt werden. Deshalb darf die Motorwäsche nur in einem Fachbetrieb
oder einer geeigneten Tankstelle durchgeführt werden.Fahrzeugpflege innenKunststoffteile und Instrumententafel reinigen– Feuchten Sie ein sauberes, fusselfreies Tuch mit Wasser an und reinigen Sie die Kunststoffteile und die Instrumententafel.
– Sollte das nicht ausreichen, verwenden Sie ein spezielles lösungsmittelfreies Kunststoffreinigungs- und -pflegemittel.
ACHTUNG!
Reinigen Sie niemals die Instrumententafel und die Oberfläche der Airbag-
module mit lösemittelhaltigen Reiniger n. Durch lösemittelhaltige Reiniger
wird die Oberfläche porös. Bei einer Airbagauslösung kann es zu erhebli-
chen Verletzungen durch sich lösende Kunststoffteile kommen.
Vorsicht!
Lösungsmittelhaltige Reiniger greifen das Material an.Holzdekore reinigen*– Feuchten Sie ein sauberes Tuch mit Wasser an und reinigen Sie die Holzdekore.
– Sollte das nicht ausreichen, verwenden Sie eine milde Seifen-
lauge.
Vorsicht!Lösungsmittelhaltige Reiniger greifen das Material an.Polsterstoffe und Stoffverkleidungen reinigenPolsterstoffe und Stoffverkleidungen an Türen, Dachhimmel usw. behandeln
Sie mit speziellen Reinigungsmittel n bzw. mit Trockenschaum und einer
weichen Bürste.
ACHTUNG! Fortsetzung
Cordoba alemany Seite 171 Freitag, 7. Oktober 2005 11:07 11

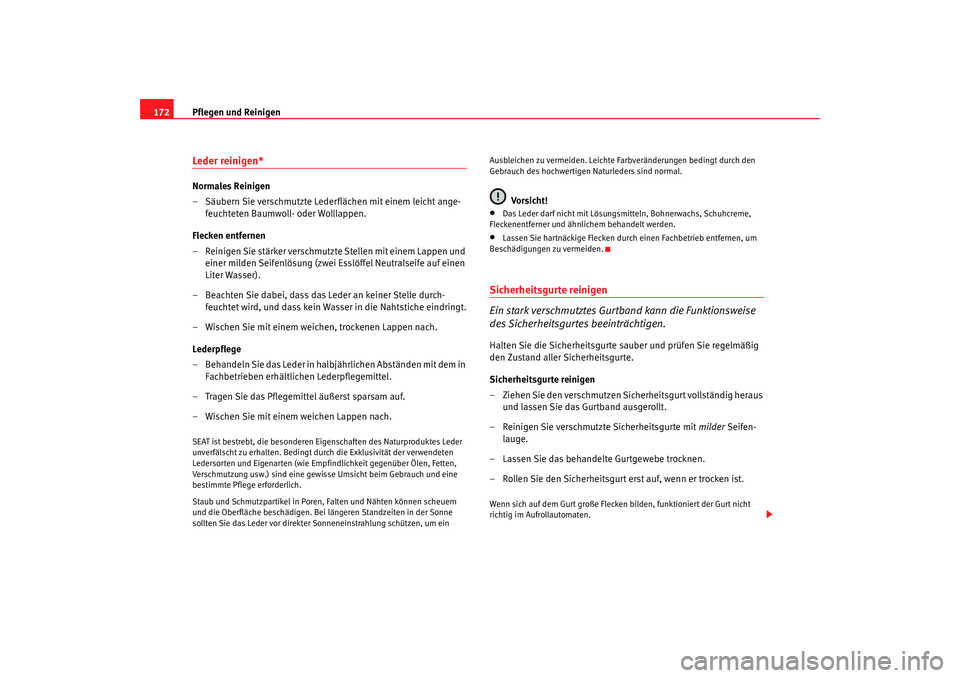

Pflegen und Reinigen
172Leder reinigen*Normales Reinigen
–Säubern Sie verschmutzte Lederf lächen mit einem leicht ange-
feuchteten Baumwoll- oder Wolllappen.
Flecken entfernen
– Reinigen Sie stärker verschmutzte Stellen mit einem Lappen und einer milden Seifenlösung (zwei Esslöffel Neutralseife auf einen
Liter Wasser).
– Beachten Sie dabei, dass das Leder an keiner Stelle durch- feuchtet wird, und dass kein Wasser in die Nahtstiche eindringt.
– Wischen Sie mit einem weichen, trockenen Lappen nach.
Lederpflege
– Behandeln Sie das Leder in halbjährlichen Abständen mit dem in Fachbetrieben erhältlichen Lederpflegemittel.
– Tragen Sie das Pflegemittel äußerst sparsam auf.
– Wischen Sie mit einem weichen Lappen nach.SEAT ist bestrebt, die besonderen Eigenschaften des Naturproduktes Leder
unverfälscht zu erhalten. Bedingt durch die Exklusivität der verwendeten
Ledersorten und Eigenarten (wie Empfindlichkeit gegenüber Ölen, Fetten,
Verschmutzung usw.) sind eine gewisse Umsicht beim Gebrauch und eine
bestimmte Pflege erforderlich.
Staub und Schmutzpartikel in Poren, Falten und Nähten können scheuern
und die Oberfläche beschädigen. Bei längeren Standzeiten in der Sonne
sollten Sie das Leder vor direkter Sonneneinstrahlung schützen, um ein Ausbleichen zu vermeiden. Leichte Fa
rbveränderungen bedingt durch den
Gebrauch des hochwertigen Naturleders sind normal.
Vorsicht!
•
Das Leder darf nicht mit Lösungsmitteln, Bohnerwachs, Schuhcreme,
Fleckenentferner und ähnlichem behandelt werden.
•
Lassen Sie hartnäckige Flecken durc h einen Fachbetrieb entfernen, um
Beschädigungen zu vermeiden.
Sicherheitsgurte reinigen
Ein stark verschmutztes Gurtba nd kann die Funktionsweise
des Sicherheitsgurtes beeinträchtigen.Halten Sie die Sicherheitsgurte sauber und prüfen Sie regelmäßig
den Zustand aller Sicherheitsgurte.
Sicherheitsgurte reinigen
– Ziehen Sie den verschmutzen Sicherheitsgurt vollständig heraus
und lassen Sie das Gurtband ausgerollt.
– Reinigen Sie verschmutzte Sicherheitsgurte mit milder Seifen-
lauge.
– Lassen Sie das behandelte Gurtgewebe trocknen.
– Rollen Sie den Sicherheitsgurt erst auf, wenn er trocken ist.Wenn sich auf dem Gurt große Flecken bilden, funktioniert der Gurt nicht
richtig im Aufrollautomaten.
Cordoba alemany Seite 172 Freitag, 7. Oktober 2005 11:07 11

Pflegen und Reinigen173
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
•
Die Sicherheitsgurte dürfen nicht chemisch gereinigt werden, da solche
Reinigungsmittel die Festigkeit des Gurtgewebes beeinträchtigen können.
Die Sicherheitsgurte dürfen auch nicht mit ätzenden Flüssigkeiten in
Berührung kommen.
•
Prüfen Sie regelmäßig den Zustand aller Sicherheitsgurte. Wenn Sie
Beschädigungen des Gurtgewebes, der Gurtverbindungen, des Aufrollau-
tomaten oder des Schlossteiles feststellen, muss der jeweilige Sicher-
heitsgurt von einem Fachbetrieb ersetzt werden.
•
Versuchen Sie niemals, die Sicherheitsgurte selbst zu reparieren. Die
Sicherheitsgurte dürfen niemals in irgendeiner Art und Weise verändert
werden oder von Ihnen ausgebaut werden.Vorsicht!
Gereinigte Sicherheitsgurte müssen vo r dem Aufrollen vollständig getrocknet
sein, da die Feuchtigkeit den Gurtaufrollautomaten beschädigen kann.
Cordoba alemany Seite 173 Freitag, 7. Oktober 2005 11:07 11

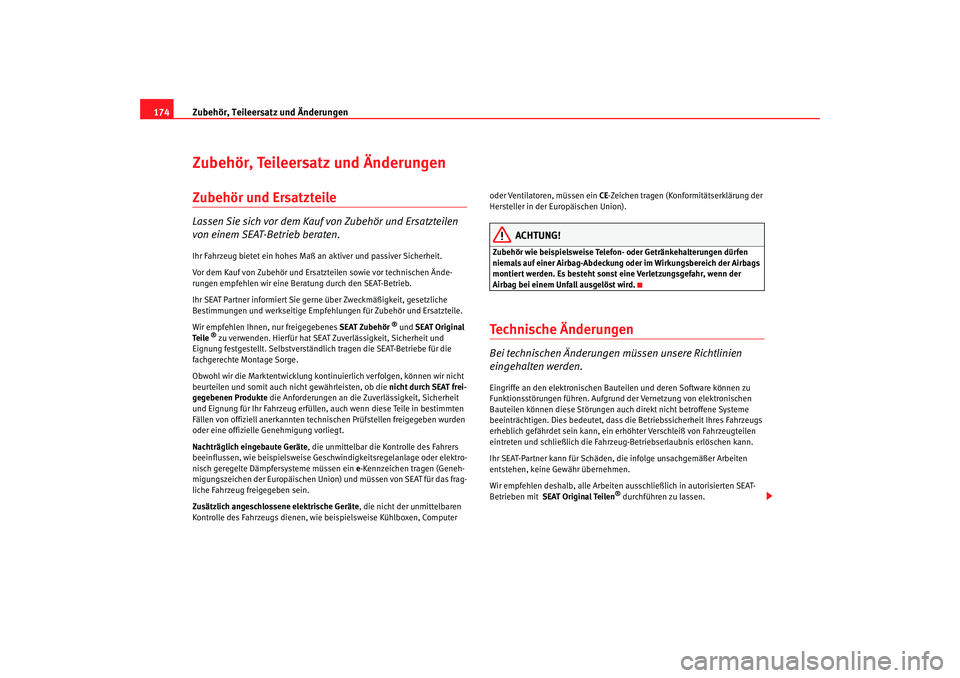

Zubehör, Teileersatz und Änderungen
174Zubehör, Teileersatz und ÄnderungenZubehör und ErsatzteileLassen Sie sich vor dem Kauf von Zubehör und Ersatzteilen
von einem SEAT-Betrieb beraten.Ihr Fahrzeug bietet ein hohes Maß an aktiver und passiver Sicherheit.
Vor dem Kauf von Zubehör und Ersatz teilen sowie vor technischen Ände-
rungen empfehlen wir eine Be ratung durch den SEAT-Betrieb.
Ihr SEAT Partner informiert Sie gerne über Zweckmäßigkeit, gesetzliche
Bestimmungen und werkseitige Empfeh lungen für Zubehör und Ersatzteile.
Wir empfehlen Ihnen, nur freigegebenes SEAT Zubehör
® und SEAT Original
Teile
® zu verwenden. Hierfür hat SEAT Zuverlässigkeit, Sicherheit und
Eignung festgestellt. Selbstverständlich tragen die SEAT-Betriebe für die
fachgerechte Montage Sorge.
Obwohl wir die Marktentwicklung kontin uierlich verfolgen, können wir nicht
beurteilen und somit auch nicht gewährleisten, ob die nicht durch SEAT frei-
gegebenen Produkte die Anforderungen an die Zuverlässigkeit, Sicherheit
und Eignung für Ihr Fahrzeug erfüllen, auch wenn diese Teile in bestimmten
Fällen von offiziell anerkannten techni schen Prüfstellen freigegeben wurden
oder eine offizielle Genehmigung vorliegt.
Nachträglich eingebaute Geräte , die unmittelbar die Kontrolle des Fahrers
beeinflussen, wie beispielsweise Geschwindigkeitsregelanlage oder elektro-
nisch geregelte Dämpfersysteme müssen ein e-Kennzeichen tragen (Geneh-
migungszeichen der Europäischen Union) und müssen von SEAT für das frag-
liche Fahrzeug freigegeben sein.
Zusätzlich angeschlossene elektrische Geräte , die nicht der unmittelbaren
Kontrolle des Fahrzeugs dienen, wie beispielsweise Kühlboxen, Computer oder Ventilatoren, müssen ein
CE-Zeichen tragen (Konformitätserklärung der
Hersteller in der Europäischen Union).
ACHTUNG!
Zubehör wie beispielsweise Telefon- oder Getränkehalterungen dürfen
niemals auf einer Airbag-Abdeckung oder im Wirkungsbereich der Airbags
montiert werden. Es besteht sonst eine Verletzungsgefahr, wenn der
Airbag bei einem Unfall ausgelöst wird.Te c h n i s c h e Ä n d e r u n g e nBei technischen Änderungen müssen unsere Richtlinien
eingehalten werden.Eingriffe an den elektronischen Bauteilen und deren Software können zu
Funktionsstörungen führen. Aufgrund der Vernetzung von elektronischen
Bauteilen können diese Störungen auch direkt nicht betroffene Systeme
beeinträchtigen. Dies bedeutet, dass die Betriebssicherheit Ihres Fahrzeugs
erheblich gefährdet sein kann, ein erhöhter Verschleiß von Fahrzeugteilen
eintreten und schließlich die Fahrzeug-Betriebserlaubnis erlöschen kann.
Ihr SEAT-Partner kann für Schäden, die infolge unsachgemäßer Arbeiten
entstehen, keine Gewähr übernehmen.
Wir empfehlen deshalb, alle Arbeiten ausschließlich in autorisierten SEAT-
Betrieben mit SEAT Original Teilen
® durchführen zu lassen.
Cordoba alemany Seite 174 Freitag, 7. Oktober 2005 11:07 11

Zubehör, Teileersatz und Änderungen175
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

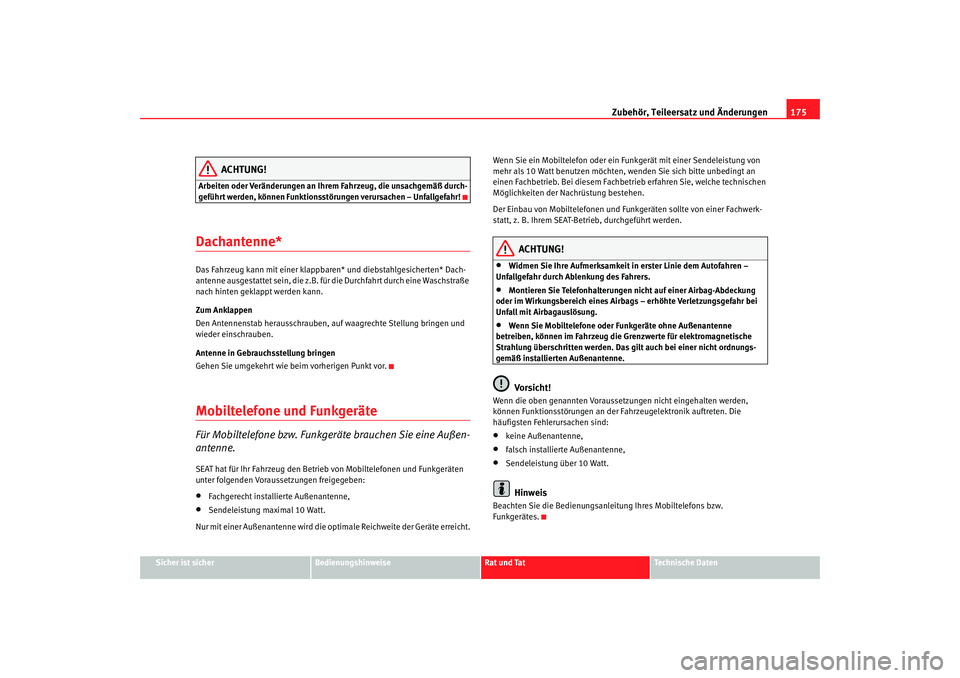

ACHTUNG!
Arbeiten oder Veränderungen an Ihrem Fahrzeug, die unsachgemäß durch-
geführt werden, können Funktionsstörungen verursachen – Unfallgefahr!Dachantenne*Das Fahrzeug kann mit einer klappbaren* und diebstahlgesicherten* Dach-
antenne ausgestattet sein, die z.B. für die Durchfahrt durch eine Waschstraße
nach hinten geklappt werden kann.
Zum Anklappen
Den Antennenstab herausschrauben, auf waagrechte Stellung bringen und
wieder einschrauben.
Antenne in Gebrauchsstellung bringen
Gehen Sie umgekehrt wie beim vorherigen Punkt vor.Mobiltelefone und FunkgeräteFür Mobiltelefone bzw. Funkgeräte brauchen Sie eine Außen-
antenne.SEAT hat für Ihr Fahrzeug den Betrieb von Mobiltelefonen und Funkgeräten
unter folgenden Voraussetzungen freigegeben:•
Fachgerecht installierte Außenantenne,
•
Sendeleistung maximal 10 Watt.
Nur mit einer Außenantenne wird die opti male Reichweite der Geräte erreicht. Wenn Sie ein Mobiltelefon oder ein Fu
nkgerät mit einer Sendeleistung von
mehr als 10 Watt benutzen möchten, wenden Sie sich bitte unbedingt an
einen Fachbetrieb. Bei diesem Fachbetrieb erfahren Sie, welche technischen
Möglichkeiten der Na chrüstung bestehen.
Der Einbau von Mobiltelefonen und Fu nkgeräten sollte von einer Fachwerk-
statt, z. B. Ihrem SEAT-Bet rieb, durchgeführt werden.
ACHTUNG!
•
Widmen Sie Ihre Aufmerksamkeit in erster Linie dem Autofahren –
Unfallgefahr durch Ablenkung des Fahrers.
•
Montieren Sie Telefonhalterungen nicht auf einer Airbag-Abdeckung
oder im Wirkungsbereich eines Airbags – erhöhte Verletzungsgefahr bei
Unfall mit Airbagauslösung.
•
Wenn Sie Mobiltelefone oder Funkgeräte ohne Außenantenne
betreiben, können im Fahrzeug die Grenzwerte für elektromagnetische
Strahlung überschritten werden. Das gilt auch bei einer nicht ordnungs-
gemäß installierten Außenantenne.Vorsicht!
Wenn die oben genannten Voraussetzungen nicht eingehalten werden,
können Funktionsstörungen an der Fahrzeugelektronik auftreten. Die
häufigsten Fehlerursachen sind:•
keine Außenantenne,
•
falsch installierte Außenantenne,
•
Sendeleistung über 10 Watt.Hinweis
Beachten Sie die Bedienungsanleitung Ihres Mobiltelefons bzw.
Funkgerätes.
Cordoba alemany Seite 175 Freitag, 7. Oktober 2005 11:07 11

Zubehör, Teileersatz und Änderungen

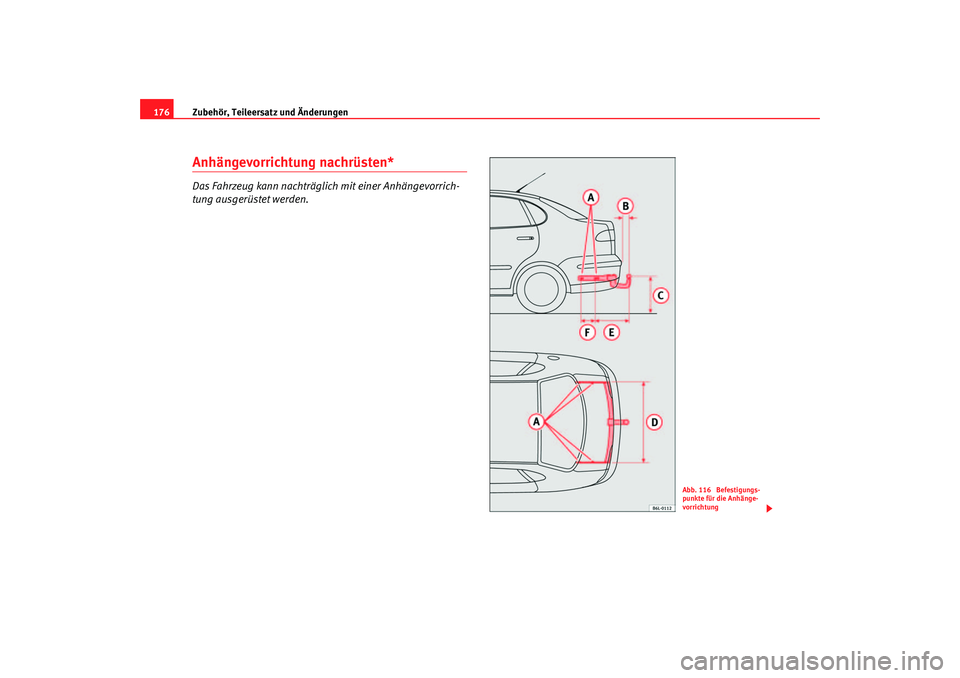

176Anhängevorrichtung nachrüsten*Das Fahrzeug kann nachträglich mit einer Anhängevorrich-
tung ausgerüstet werden.
Abb. 116 Befestigungs-
punkte für die Anhänge-
vorrichtung
Cordoba alemany Seite 176 Freitag, 7. Oktober 2005 11:07 11

Zubehör, Teileersatz und Änderungen177
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

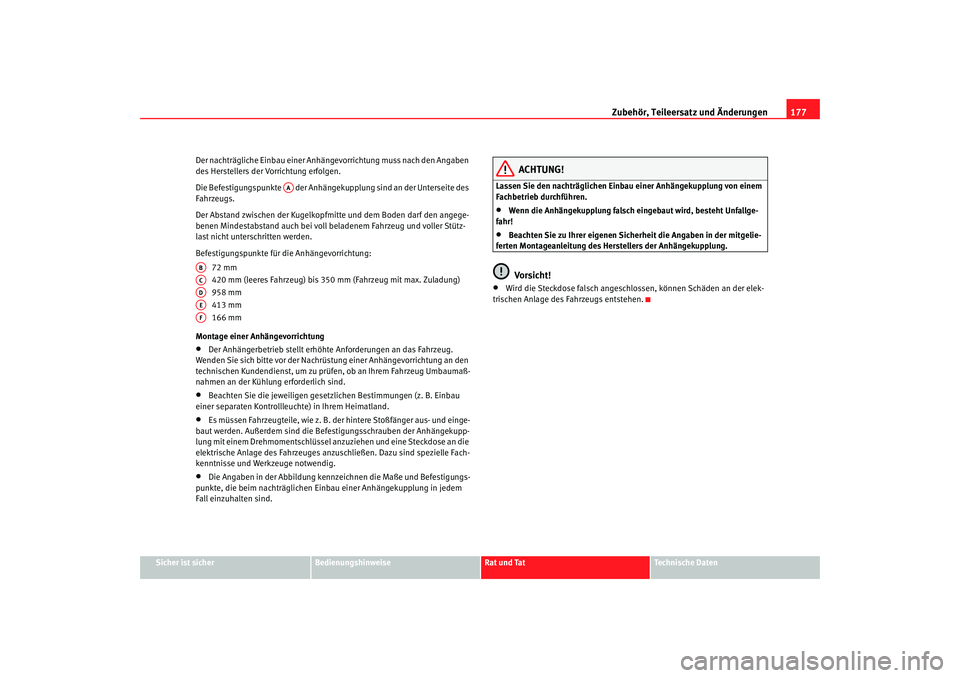

Der nachträgliche Einbau einer Anhängevorrichtung muss nach den Angaben
des Herstellers der Vorrichtung erfolgen.
Die Befestigungspunkte der Anhängeku
pplung sind an der Unterseite des
Fahrzeugs.
Der Abstand zwischen der Kugelkopfmitte und dem Boden darf den angege-
benen Mindestabstand auch bei voll beladenem Fahrzeug und voller Stütz-
last nicht unters chritten werden.
Befestigungspunkte für die Anhängevorrichtung: 72 mm
420 mm (leeres Fahrzeug) bis 350 mm (Fahrzeug mit max. Zuladung)
958 mm
413 mm
166 mm
Montage einer Anhängevorrichtung
•
Der Anhängerbetrieb stellt erhöhte Anforderungen an das Fahrzeug.
Wenden Sie sich bitte vor der Nachrüst ung einer Anhängevorrichtung an den
technischen Kundendienst, um zu prüfen, ob an Ihrem Fahrzeug Umbaumaß-
nahmen an der Kühlung erforderlich sind.
•
Beachten Sie die jeweiligen gesetzlichen Bestimmungen (z. B. Einbau
einer separaten Kontrollleuchte) in Ihrem Heimatland.
•
Es müssen Fahrzeugteile, wie z. B. der hintere Stoßfänger aus- und einge-
baut werden. Außerdem sind die Befestigungsschrauben der Anhängekupp-
lung mit einem Drehmomentschlüssel anzuziehen und eine Steckdose an die
elektrische Anlage des Fahrzeuges anzuschließen. Dazu sind spezielle Fach-
kenntnisse und Werkzeuge notwendig.
•
Die Angaben in der Abbildung kennzeichnen die Maße und Befestigungs-
punkte, die beim nachträglichen Ei nbau einer Anhängekupplung in jedem
Fall einzuhalten sind.
ACHTUNG!
Lassen Sie den nachträglichen Einbau einer Anhängekupplung von einem
Fachbetrieb durchführen.•
Wenn die Anhängekupplung falsch eingebaut wird, besteht Unfallge-
fahr!
•
Beachten Sie zu Ihrer eigenen Sicherheit die Angaben in der mitgelie-
ferten Montageanleitung des Herstellers der Anhängekupplung.Vorsicht!
•
Wird die Steckdose falsch angeschlossen, können Schäden an der elek-
trischen Anlage des Fahrzeugs entstehen.
AA
ABACADAEAF
Cordoba alemany Seite 177 Freitag, 7. Oktober 2005 11:07 11

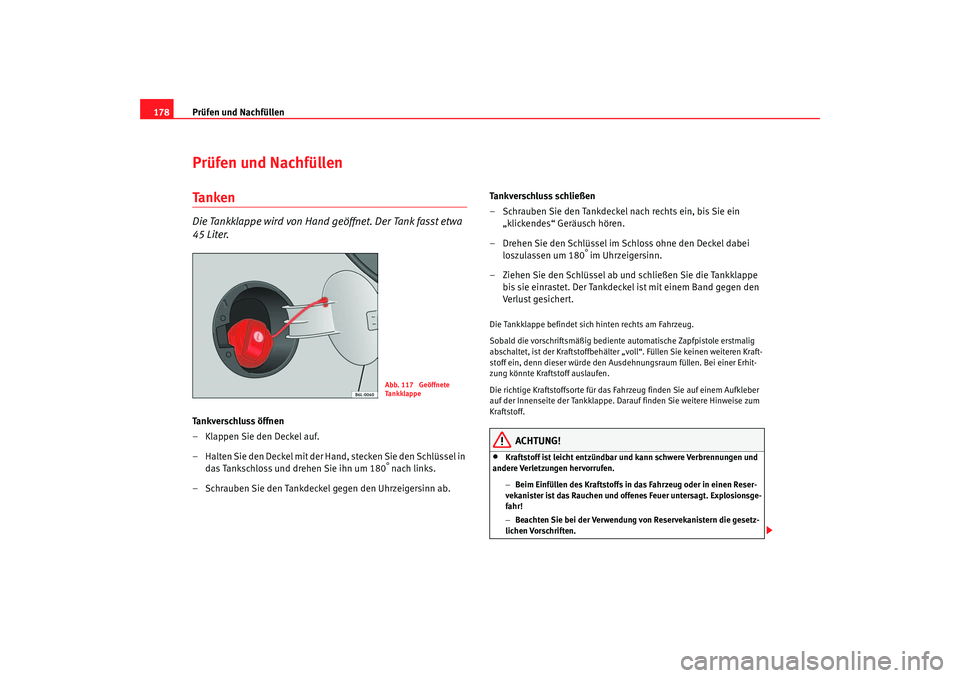

Prüfen und Nachfüllen
178Prüfen und NachfüllenTa n k e nDie Tankklappe wird von Hand geöffnet. Der Tank fasst etwa
45 Liter.Ta n k v e r s c h l u s s ö f f n e n
– Klappen Sie den Deckel auf.
– Halten Sie den Deckel mit der Hand, stecken Sie den Schlüssel in
das Tankschloss und drehen Sie ihn um 180
° nach links.
– Schrauben Sie den Tankdeckel gegen den Uhrzeigersinn ab. Tankverschluss schließen
– Schrauben Sie den Tankdeckel nach rechts ein, bis Sie ein
„klickendes“ Geräusch hören.
– Drehen Sie den Schlüssel im Schloss ohne den Deckel dabei loszulassen um 180
° im Uhrzeigersinn.
– Ziehen Sie den Schlüssel ab und schließen Sie die Tankklappe bis sie einrastet. Der Tankdeckel ist mit einem Band gegen den
Verlust gesichert.
Die Tankklappe befindet sich hinten rechts am Fahrzeug.
Sobald die vorschriftsmäßig bediente automatische Zapfpistole erstmalig
abschaltet, ist der Kraftstoffbehälter „voll“. Füllen Sie keinen weiteren Kraft-
stoff ein, denn dieser würde den Ausdehnungsraum füllen. Bei einer Erhit-
zung könnte Kraftstoff auslaufen.
Die richtige Kraftstoffsorte für das Fahrzeug finden Sie auf einem Aufkleber
auf der Innenseite der Tankklappe. Darauf finden Sie weitere Hinweise zum
Kraftstoff.
ACHTUNG!
•
Kraftstoff ist leicht entzündbar und kann schwere Verbrennungen und
andere Verletzungen hervorrufen.
−Beim Einfüllen des Kraftstoffs in das Fahrzeug oder in einen Reser-
vekanister ist das Rauchen und offenes Feuer untersagt. Explosionsge-
fahr!
− Beachten Sie bei der Verwendung von Reservekanistern die gesetz-
lichen Vorschriften.
Abb. 117 Geöffnete
Ta n k k l a p p e
Cordoba alemany Seite 178 Freitag, 7. Oktober 2005 11:07 11
