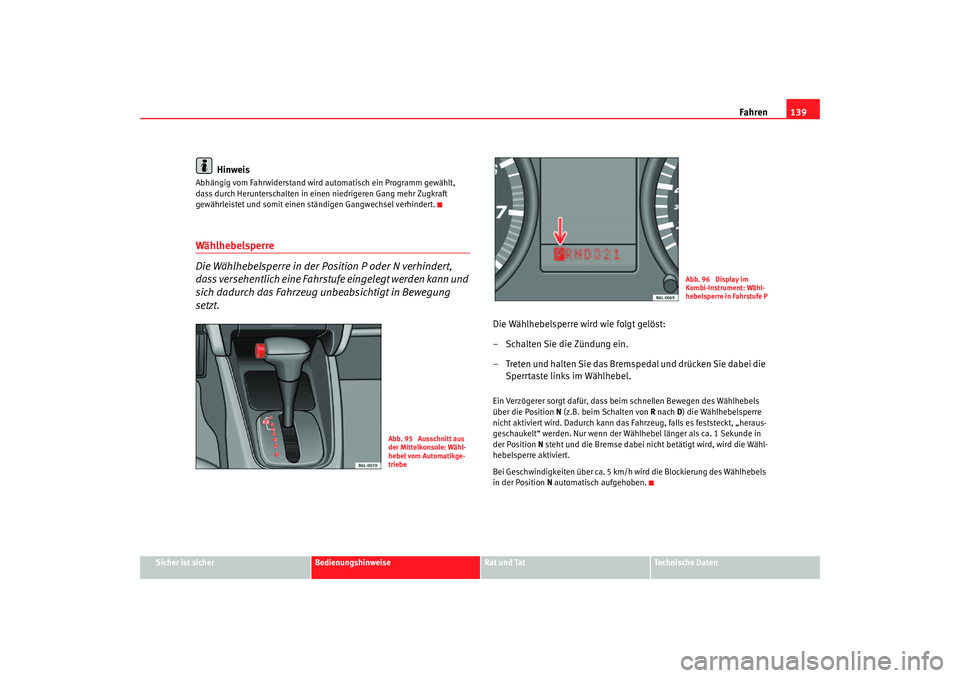

Fahren139
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Hinweis
Abhängig vom Fahrwiderstand wird au tomatisch ein Programm gewählt,
dass durch Herunterschalten in eine n niedrigeren Gang mehr Zugkraft
gewährleistet und somit einen st ändigen Gangwechsel verhindert.Wählhebelsperre
Die Wählhebelsperre in der Position P oder N verhindert,
dass versehentlich eine Fahrstufe eingelegt werden kann und
sich dadurch das Fahrzeug unbeabsichtigt in Bewegung
setzt.
Die Wählhebelsperre wird wie folgt gelöst:
– Schalten Sie die Zündung ein.
– Treten und halten Sie das Bremspedal und drücken Sie dabei die
Sperrtaste links im Wählhebel.Ein Verzögerer sorgt dafür, dass be im schnellen Bewegen des Wählhebels
über die Position N (z.B. beim Schalten von R nach D) die Wählhebelsperre
nicht aktiviert wird. Dadurch kann das Fahrzeug, falls es feststeckt, „heraus-
geschaukelt“ werden. Nur wenn der Wählhebel länger als ca. 1 Sekunde in
der Position N steht und die Bremse dabei nicht betätigt wird, wird die Wähl-
hebelsperre aktiviert.
Bei Geschwindigkeiten über ca. 5 km/h wird die Blockierung des Wählhebels
in der Position N automatisch aufgehoben.
Abb. 95 Ausschnitt aus
der Mittelkonsole: Wähl-
hebel vom Automatikge-
triebe
Abb. 96 Display im
Kombi-Instrument: Wähl-
hebelsperre in Fahrstufe P
Cordoba alemany Seite 139 Freitag, 7. Oktober 2005 11:07 11

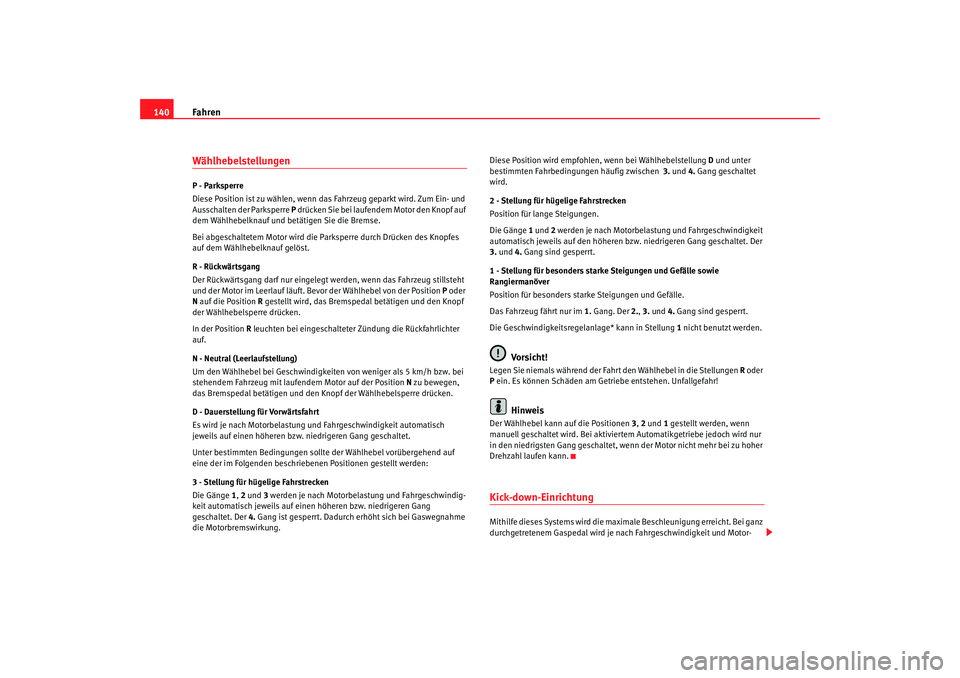

Fahren
140WählhebelstellungenP - Parksperre
Diese Position ist zu wählen, wenn das Fahrzeug geparkt wird. Zum Ein- und
Ausschalten der Parksperre P drücken Sie bei laufendem Motor den Knopf auf
dem Wählhebelknauf und betätigen Sie die Bremse.
Bei abgeschaltetem Motor wird die Parksperre durch Drücken des Knopfes
auf dem Wählhebelknauf gelöst.
R - Rückwärtsgang
Der Rückwärtsgang darf nur eingelegt werden, wenn das Fahrzeug stillsteht
und der Motor im Leerlauf läuft. Be vor der Wählhebel von der Position P oder
N auf die Position R gestellt wird, das Bremspedal betätigen und den Knopf
der Wählhebelsperre drücken.
In der Position R leuchten bei eingeschalteter Zündung die Rückfahrlichter
auf.
N - Neutral (Leerlaufstellung)
Um den Wählhebel bei Geschwindigkeiten von weniger als 5 km/h bzw. bei
stehendem Fahrzeug mit laufen dem Motor auf der Position N zu bewegen,
das Bremspedal betätigen und den Knopf der Wählhebelsperre drücken.
D - Dauerstellung für Vorwärtsfahrt
Es wird je nach Motorbelastung und Fahrgeschwindigkeit automatisch
jeweils auf einen höheren bzw. niedrigeren Gang geschaltet.
Unter bestimmten Bedingungen sollte der Wählhebel vorübergehend auf
eine der im Folgenden beschriebe nen Positionen gestellt werden:
3 - Stellung für hügelige Fahrstrecken
Die Gänge 1, 2 und 3 werden je nach Motorbelastung und Fahrgeschwindig-
keit automatisch jeweils auf einen höheren bzw. niedrigeren Gang
geschaltet. Der 4. Gang ist gesperrt. Dadurch erhöht sich bei Gaswegnahme
die Motorbremswirkung. Diese Position wird empfohlen,
wenn bei Wählhebelstellung D und unter
bestimmten Fahrbedingungen häufig zwischen 3. und 4. Gang geschaltet
wird.
2 - Stellung für hügelige Fahrstrecken
Position für lange Steigungen.
Die Gänge 1 und 2 werden je nach Motorbelastung und Fahrgeschwindigkeit
automatisch jeweils auf den höheren bz w. niedrigeren Gang geschaltet. Der
3. und 4. Gang sind gesperrt.
1 - Stellung für besonders starke Steigungen und Gefälle sowie
Rangiermanöver
Position für besonders starke Steigungen und Gefälle.
Das Fahrzeug fährt nur im 1. Gang. Der 2., 3. und 4. Gang sind gesperrt.
Die Geschwindigkeitsregelanlage* kann in Stellung 1 nicht benutzt werden.
Vorsicht!
Legen Sie niemals während der Fahrt den Wählhebel in die Stellungen R oder
P ein. Es können Schäden am Getriebe entstehen. Unfallgefahr!
Hinweis
De r Wä hlhebel kann auf die Positionen 3, 2 und 1 gestellt werden, wenn
manuell geschaltet wird. Bei aktiviertem Automatikgetriebe jedoch wird nur
in den niedrigsten Gang geschaltet, we nn der Motor nicht mehr bei zu hoher
Drehzahl laufen kann.Kick-down-EinrichtungMithilfe dieses Systems wird die maximale Beschleunigung erreicht. Bei ganz
durchgetretenem Gaspedal wird je nach Fahrgeschwindigkeit und Motor-
Cordoba alemany Seite 140 Freitag, 7. Oktober 2005 11:07 11

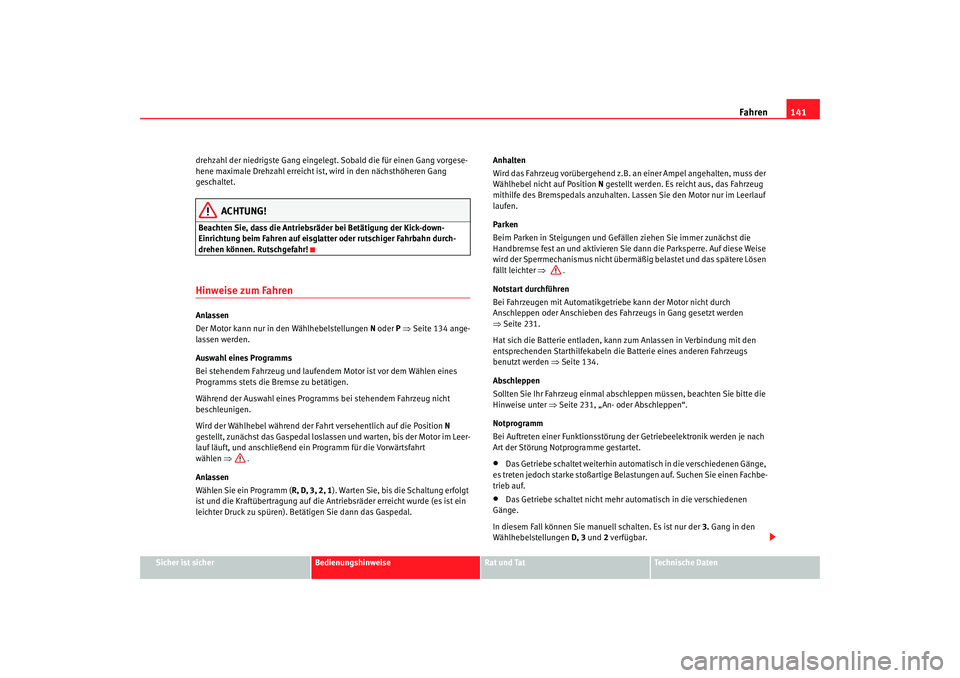

Fahren141
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
drehzahl der niedrigste
Gang eingelegt. Sobald die für einen Gang vorgese-
hene maximale Drehzahl erreicht ist, wird in den nächsthöheren Gang
geschaltet.
ACHTUNG!
Beachten Sie, dass die Antriebsräder bei Betätigung der Kick-down-
Einrichtung beim Fahren auf eisglatter oder rutschiger Fahrbahn durch-
drehen können. Rutschgefahr!Hinweise zum FahrenAnlassen
Der Motor kann nur in den Wählhebelstellungen N oder P ⇒ Seite 134 ange-
lassen werden.
Auswahl eines Programms
Bei stehendem Fahrzeug und laufendem Motor ist vor dem Wählen eines
Programms stets die Br emse zu betätigen.
Während der Auswahl eines Programms bei stehendem Fahrzeug nicht
beschleunigen.
Wird der Wählhebel während der Fahr t versehentlich auf die Position N
gestellt, zunächst das Gaspedal loslassen und warten, bis der Motor im Leer-
lauf läuft, und anschließend ei n Programm für die Vorwärtsfahrt
wählen ⇒ .
Anlassen
Wählen Sie ein Programm ( R, D, 3, 2, 1). Warten Sie, bis die Schaltung erfolgt
ist und die Kraftübertragung auf die Antr iebsräder erreicht wurde (es ist ein
leichter Druck zu spüren). Betätigen Sie dann das Gaspedal. Anhalten
Wird das Fahrzeug vorübergehend z.B.
an einer Ampel angehalten, muss der
Wählhebel nicht auf Position N gestellt werden. Es reicht aus, das Fahrzeug
mithilfe des Bremspedals anzuhalten. Lassen Sie den Motor nur im Leerlauf
laufen.
Parken
Beim Parken in Steigungen und Gefällen ziehen Sie immer zunächst die
Handbremse fest an und aktivieren Sie dann die Parksperre. Auf diese Weise
wird der Sperrmechanismus nicht übermä ßig belastet und das spätere Lösen
fällt leichter ⇒ .
Notstart durchführen
Bei Fahrzeugen mit Automatikgetriebe kann der Motor nicht durch
Anschleppen oder Anschieben des Fahrzeugs in Gang gesetzt werden
⇒ Seite 231.
Hat sich die Batterie entladen, kann zum Anlassen in Verbindung mit den
entsprechenden Starthilfekabeln die Batterie eines anderen Fahrzeugs
benutzt werden ⇒Seite 134.
Abschleppen
Sollten Sie Ihr Fahrzeug einmal abschleppen müssen, beachten Sie bitte die
Hinweise unter ⇒ Seite 231, „An- oder Abschleppen“.
Notprogramm
Bei Auftreten einer Funktionsstörung de r Getriebeelektronik werden je nach
Art der Störung Notprogramme gestartet.
•
Das Getriebe schaltet weiterhin automatisch in die verschiedenen Gänge,
es treten jedoch starke stoßartige Belastungen auf. Suchen Sie einen Fachbe-
trieb auf.
•
Das Getriebe schaltet nicht mehr automatisch in die verschiedenen
Gänge.
In diesem Fall können Sie manu ell schalten. Es ist nur der 3. Gang in den
Wählhebelstellungen D, 3 und 2 verfügbar.
Cordoba alemany Seite 141 Freitag, 7. Oktober 2005 11:07 11

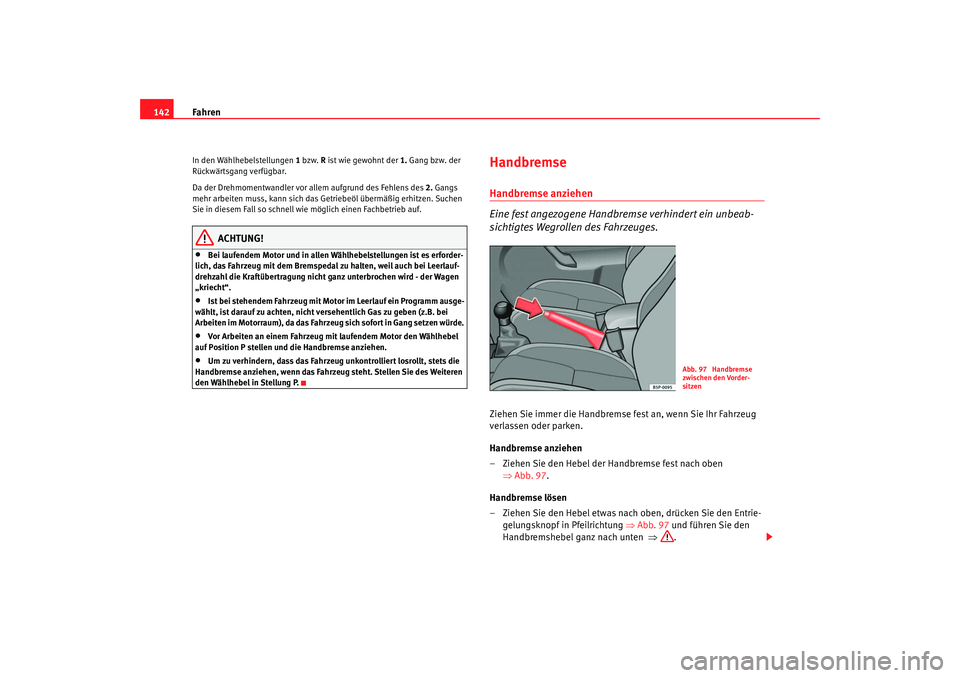

Fahren
142In den Wählhebelstellungen 1 bzw. R ist wie gewohnt der 1. Gang bzw. der
Rückwärtsgang verfügbar.
Da der Drehmomentwandler vor al lem aufgrund des Fehlens des 2. Gangs
mehr arbeiten muss, kann sich das Getriebeöl übermäßig erhitzen. Suchen
Sie in diesem Fall so schnell wie möglich einen Fachbetrieb auf.
ACHTUNG!
•
Bei laufendem Motor und in allen Wählhebelstellungen ist es erforder-
lich, das Fahrzeug mit dem Bremspedal zu halten, weil auch bei Leerlauf-
drehzahl die Kraftübertragung nicht ganz unterbrochen wird - der Wagen
„kriecht“.
•
Ist bei stehendem Fahrzeug mit Motor im Leerlauf ein Programm ausge-
wählt, ist darauf zu achten, nicht versehentlich Gas zu geben (z.B. bei
Arbeiten im Motorraum), da das Fahrzeug sich sofort in Gang setzen würde.
•
Vor Arbeiten an einem Fahrzeug mit laufendem Motor den Wählhebel
auf Position P stellen und die Handbremse anziehen.
•
Um zu verhindern, dass das Fahrzeug unkontrolliert losrollt, stets die
Handbremse anziehen, wenn das Fahrzeug steht. Stellen Sie des Weiteren
den Wählhebel in Stellung P.
HandbremseHandbremse anziehen
Eine fest angezogene Handbremse verhindert ein unbeab-
sichtigtes Wegrollen des Fahrzeuges.Ziehen Sie immer die Handbremse fest an, wenn Sie Ihr Fahrzeug
verlassen oder parken.
Handbremse anziehen
– Ziehen Sie den Hebel der Handbremse fest nach oben ⇒Abb. 97 .
Handbremse lösen
– Ziehen Sie den Hebel etwas nach oben, drücken Sie den Entrie- gelungsknopf in Pfeilrichtung ⇒Abb. 97 und führen Sie den
Handbremshebel ganz nach un ten
⇒
.
Abb. 97 Handbremse
zwischen den Vorder-
sitzen
Cordoba alemany Seite 142 Freitag, 7. Oktober 2005 11:07 11

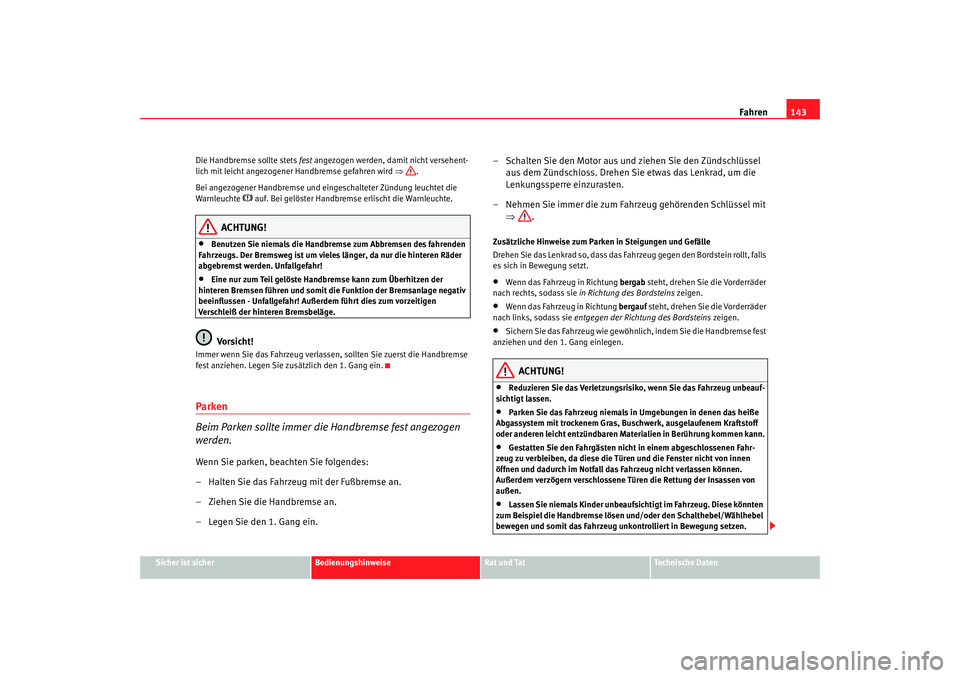

Fahren143
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Die Handbremse sollte stets
fest angezogen werden, damit nicht versehent-
lich mit leicht angezogener Handbremse gefahren wird ⇒.
Bei angezogener Handbremse und eingeschalteter Zündung leuchtet die
Warnleuchte
 auf. Bei gelöster Handbremse erlischt die Warnleuchte.
ACHTUNG!
•
Benutzen Sie niemals die Handbremse zum Abbremsen des fahrenden
Fahrzeugs. Der Bremsweg ist um vieles länger, da nur die hinteren Räder
abgebremst werden. Unfallgefahr!
•
Eine nur zum Teil gelöste Hand bremse kann zum Überhitzen der
hinteren Bremsen führen und somit die Funktion der Bremsanlage negativ
beeinflussen - Unfallgefahr! Außerdem führt dies zum vorzeitigen
Verschleiß der hinteren Bremsbeläge.Vorsicht!
Immer wenn Sie das Fahrzeug verlassen, sollten Sie zuerst die Handbremse
fest anziehen. Legen Sie zusätzlich den 1. Gang ein.Parken
Beim Parken sollte immer die Handbremse fest angezogen
werden.Wenn Sie parken, beachten Sie folgendes:
– Halten Sie das Fahrzeug mit der Fußbremse an.
– Ziehen Sie die Handbremse an.
– Legen Sie den 1. Gang ein. – Schalten Sie den Motor aus und ziehen Sie den Zündschlüssel
aus dem Zündschloss. Drehen Sie etwas das Lenkrad, um die
Lenkungssperre einzurasten.
– Nehmen Sie immer die zum Fahrzeug gehörenden Schlüssel mit ⇒ .
Zusätzliche Hinweise zum Parken in Steigungen und Gefälle
Drehen Sie das Lenkrad so, dass das Fahrzeug gegen den Bordstein rollt, falls
es sich in Bewegung setzt.•
Wenn das Fahrzeug in Richtung bergab steht, drehen Sie die Vorderräder
nach rechts, sodass sie in Richtung des Bordsteins zeigen.
•
Wenn das Fahrzeug in Richtung bergauf steht, drehen Sie die Vorderräder
nach links, sodass sie entgegen der Richtung des Bordsteins zeigen.
•
Sichern Sie das Fahrzeug wie gewöhnlich, indem Sie die Handbremse fest
anziehen und den 1. Gang einlegen.
ACHTUNG!
•
Reduzieren Sie das Verletzungsrisiko, wenn Sie das Fahrzeug unbeauf-
sichtigt lassen.
•
Parken Sie das Fahrzeug niemals in Umgebungen in denen das heiße
Abgassystem mit trockenem Gras, Buschwerk, ausgelaufenem Kraftstoff
oder anderen leicht entzündbaren Materialien in Berührung kommen kann.
•
Gestatten Sie den Fahrgästen nicht in einem abgeschlossenen Fahr-
zeug zu verbleiben, da diese die Türen und die Fenster nicht von innen
öffnen und dadurch im Notfall das Fahrzeug nicht verlassen können.
Außerdem verzögern verschlossene Türen die Rettung der Insassen von
außen.
•
Lassen Sie niemals Kinder unbeaufsichtigt im Fahrzeug. Diese könnten
zum Beispiel die Handbremse lösen und/oder den Schalthebel/Wählhebel
bewegen und somit das Fahrzeug unkontrolliert in Bewegung setzen.
Cordoba alemany Seite 143 Freitag, 7. Oktober 2005 11:07 11

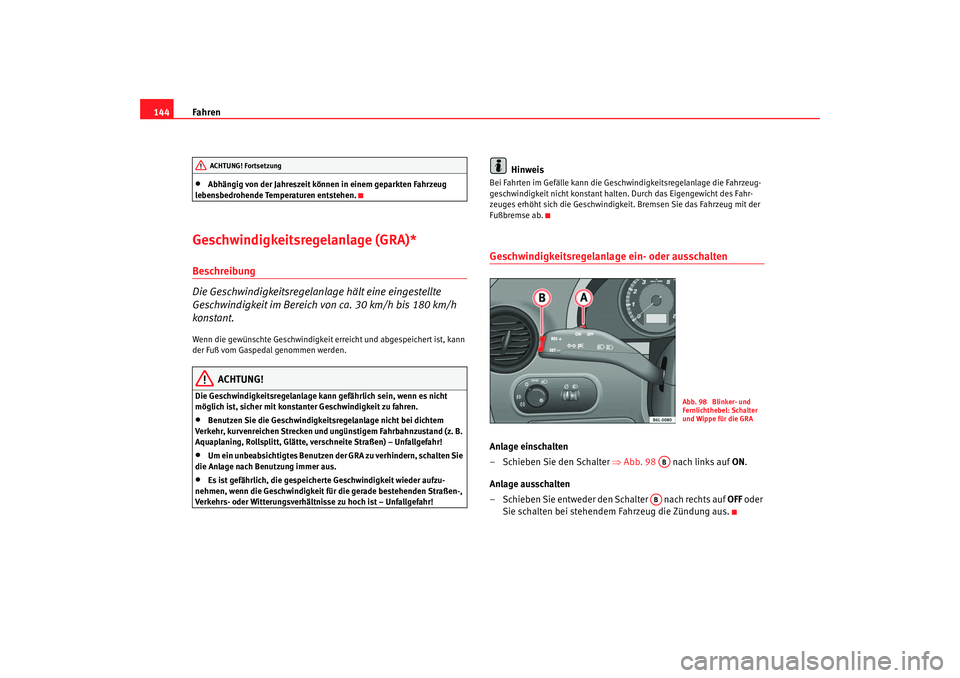

Fahren
144•
Abhängig von der Jahreszeit können in einem geparkten Fahrzeug
lebensbedrohende Temperaturen entstehen.
Geschwindigkeitsregelanlage (GRA)*Beschreibung
Die Geschwindigkeitsregelanlage hält eine eingestellte
Geschwindigkeit im Bereich von ca. 30 km/h bis 180 km/h
konstant.Wenn die gewünschte Geschwindigkeit erreicht und abgespeichert ist, kann
der Fuß vom Gaspedal genommen werden.
ACHTUNG!
Die Geschwindigkeitsregelanlage kann gefährlich sein, wenn es nicht
möglich ist, sicher mit konstanter Geschwindigkeit zu fahren.•
Benutzen Sie die Geschwindigkeitsregelanlage nicht bei dichtem
Verkehr, kurvenreichen Strecken und ungünstigem Fahrbahnzustand (z. B.
Aquaplaning, Rollsplitt, Glätte, verschneite Straßen) – Unfallgefahr!
•
Um ein unbeabsichtigtes Benutzen der GRA zu verhindern, schalten Sie
die Anlage nach Benutzung immer aus.
•
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzu-
nehmen, wenn die Geschwindigkeit für die gerade bestehenden Straßen-,
Verkehrs- oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!
Hinweis
Bei Fahrten im Gefälle kann die Geschwindigkeitsregelanlage die Fahrzeug-
geschwindigkeit nicht konstant halte n. Durch das Eigengewicht des Fahr-
zeuges erhöht sich die Geschwindigkei t. Bremsen Sie das Fahrzeug mit der
Fußbremse ab.Geschwindigkeitsregelanlage ein- oder ausschaltenAnlage einschalten
– Schieben Sie den Schalter ⇒ Abb. 98 nach links auf ON .
Anlage ausschalten
– Schieben Sie entweder den Schalter nach rechts auf OFF oder
Sie schalten bei stehendem Fahrzeug die Zündung aus.
ACHTUNG! Fortsetzung
Abb. 98 Blinker- und
Fernlichthebel: Schalter
und Wippe für die GRA
AB
AB
Cordoba alemany Seite 144 Freitag, 7. Oktober 2005 11:07 11

Fahren145
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Geschwindigkeit speichern*– Drücken Sie den unteren Teil der Wippe SET ⇒ Abb. 99
einmal kurz, wenn die zu speichernde Geschwindigkeit erreicht
worden ist.Nach dem Loslassen der Wippe wird die anliegende Geschwindigkeit gespei-
chert und konstant gehalten.
Gespeicherte Geschwindigkeit ändern*
Die Geschwindigkeit kann ohne Betätigung des Gas- oder
Bremspedals verändert werden.Geschwindigkeit erhöhen
– Drücken Sie den oberen Teil der Wippe RES+ ⇒ Abb. 100 , um
die Geschwindigkeit zu erhöhen. Solange Sie die Wippe
gedrückt halten, beschleunigt das Fahrzeug. Sobald Sie die
Wippe loslassen, wird die neue Geschwindigkeit gespeichert.
Geschwindigkeit verringern
– Drücken Sie den unteren Teil der Wippe SET– , um die
Geschwindigkeit zu verringern. Solange Sie die Wippe gedrückt
halten, verringert das Fahrzeug durch automatische Gasweg-
nahme die Geschwindigkeit. Sobald Sie die Wippe loslassen,
wird die neue Geschwindigkeit gespeichert.
Abb. 99 Blinker- und
Fernlichthebel: Schalter
und Wippe für GRA
AA
Abb. 100 Blinker- und
Fernlichthebel: Schalter
und Wippe für GRA
AA
AA
Cordoba alemany Seite 145 Freitag, 7. Oktober 2005 11:07 11

Fahren

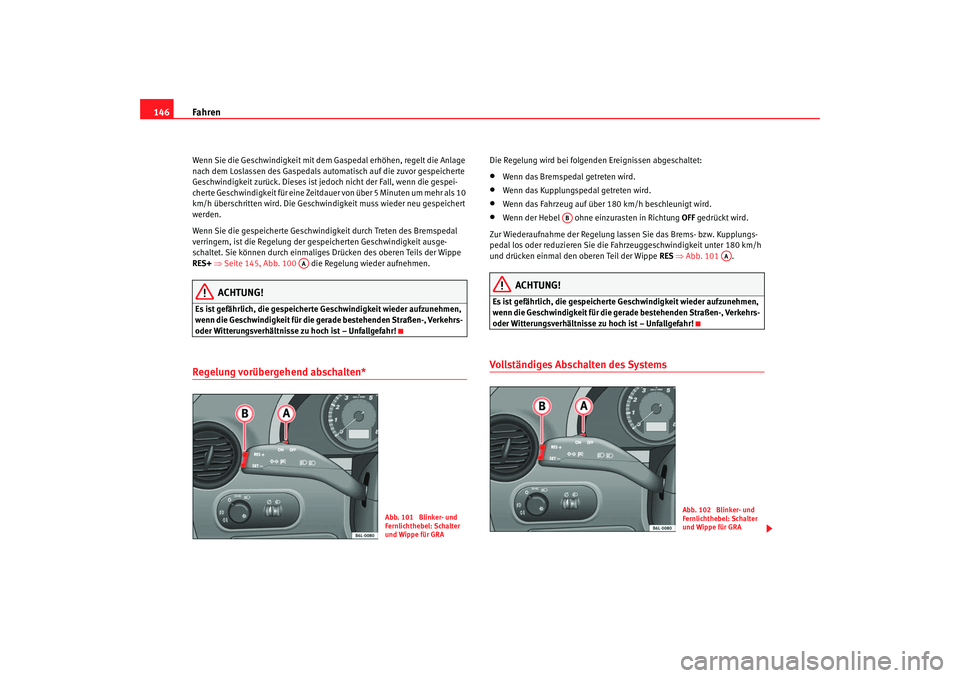

146Wenn Sie die Geschwindigkeit mit dem Gaspedal erhöhen, regelt die Anlage
nach dem Loslassen des Gaspedals automatisch auf die zuvor gespeicherte
Geschwindigkeit zurück. Dieses ist je doch nicht der Fall, wenn die gespei-
cherte Geschwindigkeit für eine Zeitdauer von über 5 Minuten um mehr als 10
km/h überschritten wird. Die Geschwin digkeit muss wieder neu gespeichert
werden.
Wenn Sie die gespeicherte Geschwindigkeit durch Treten des Bremspedal
verringern, ist die Regelung der gespeicherten Geschwindigkeit ausge-
schaltet. Sie können durch einmaliges Drücken des oberen Teils der Wippe
RES+ ⇒ Seite 145, Abb. 100 die Regelung wieder aufnehmen.
ACHTUNG!
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Verkehrs-
oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Regelung vorübergehend abschalten*
Die Regelung wird bei folgenden Ereignissen abgeschaltet:•
Wenn das Bremspedal getreten wird.
•
Wenn das Kupplungspedal getreten wird.
•
Wenn das Fahrzeug auf über 180 km/h beschleunigt wird.
•
Wenn der Hebel ohne einzurasten in Richtung OFF gedrückt wird.
Zur Wiederaufnahme der Regelung lassen Sie das Brems- bzw. Kupplungs-
pedal los oder reduzieren Sie die Fahrzeuggeschwindigkeit unter 180 km/h
und drücken einmal den oberen Teil der Wippe RES ⇒Abb. 101 .
ACHTUNG!
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Verkehrs-
oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Vollständiges Abschalten des Systems
AA
Abb. 101 Blinker- und
Fernlichthebel: Schalter
und Wippe für GRA
AB
AA
Abb. 102 Blinker- und
Fernlichthebel: Schalter
und Wippe für GRA
Cordoba alemany Seite 146 Freitag, 7. Oktober 2005 11:07 11

Fahren147
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

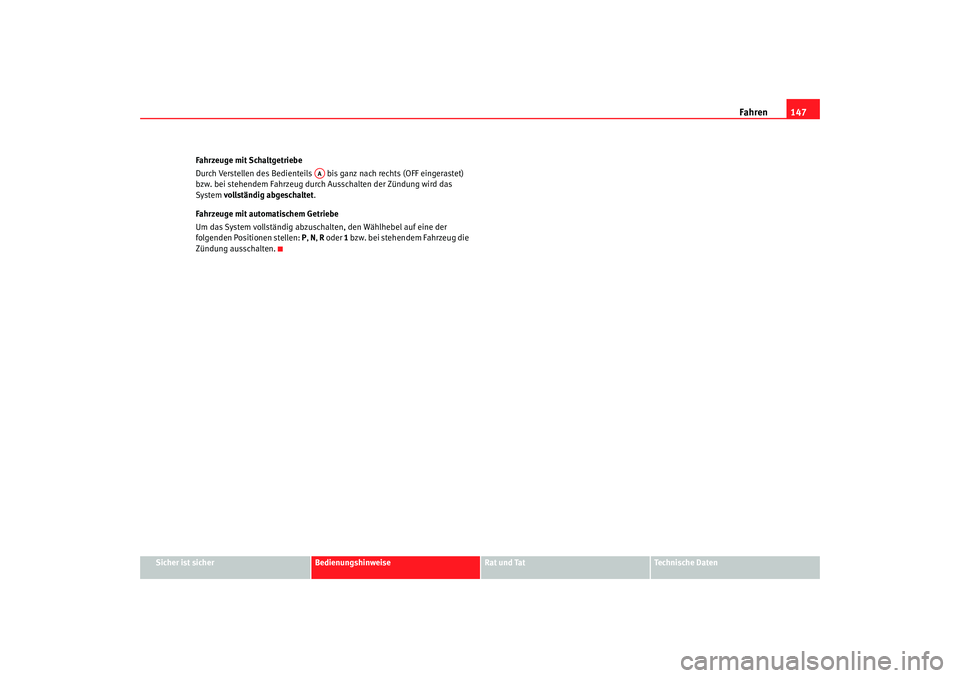

Fahrzeuge mit Schaltgetriebe
Durch Verstellen des Bedienteils bis ganz nach rechts (OFF eingerastet)
bzw. bei stehendem Fahrzeug durch Ausschalten der Zündung wird das
System
vollständig abgeschaltet .
Fahrzeuge mit automatischem Getriebe
Um das System vollständig abzuschalten, den Wählhebel auf eine der
folgenden Positionen stellen: P, N , R oder 1 bzw. bei stehendem Fahrzeug die
Zündung ausschalten.
AA
Cordoba alemany Seite 147 Freitag, 7. Oktober 2005 11:07 11

Cordoba alemany Seite 148 Freitag, 7. Oktober 2005 11:07 11
