Seat Cordoba 2006 Manual de instrucciones (in Spanish)

Situaciones diversas219
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Dotación de fusibles, lado izquierdo del tablero de instrumentos
Fusibles
Número Consumidor Amperios
1 Bomba secundaria de agua 1.8 20 VT (T16) 15
2A BS/E S P 10
3 Libre
4 Luz de freno, interruptor embrague, bobinas relés 5
5 Unidad mando motor (gasolina) 5
6L uz p osic ió n d ere ch a 5
7 Luz posición izquierda 5
8 Centralita calefacción espejos 5
9 Sonda Lambda 10
10 Señal “S”
a). Centralita radio 5
11 Alimentación espejos eléctricos 5
12 Regulación altura faros 5
13 Sensor nivel/presión aceite 5
14 Calefacción adicional motor/Bomba combustible 10
15 Centralita cambio automático 10
16 Asientos térmicos 15
17 Unidad mando motor 5
18 Cuadro de instrumentos/Calefacción y ventilación, Na vegación, Regulación altura faros, Espejo eléctrico 10
19 Luz marcha atrás 10
20 Bomba lavaparabrisas 10
21 Luz de carretera derecha 10
s2sc.1.book Seite 219 Dienstag, 18. Juli 2006 2:08 14

Situaciones diversas
220
22 Luz de carretera izquierda 10
23 Luz matrícula/testigo luz posición 5
24 Limpialuneta 10
25 Inyectores (gasolina) 10
26 Interruptor luz de freno/ESP (Sensor de giro) 10
27 Cuadro de instrumentos/Diagnosis 5
28 Centralita: luz guantera, luz maletero, luz interior 10
29 Climatronic 5
30 Alimentación centralita cierre centralizado 5
31 Alzacristales delantero izquierdo 25
32 Libre
33 Bocina alarma autoalimentada 15
34 Centralita motor 15
35 Techo abrible 20
36 Motor electroventilador calefacción/ventilación 25
37 Bomba/lavafaros 20
38 Antinieblas/retronieblas 15
39 Unidad mando motor gasolina 15
40 Unidad mando motor diesel + Bomba combustible SDI 30
41 Indicador nivel combustible 15
42 Transformador encendido + Unidad mando motor T70 15
43 Luz de cruce derecha 15
44 Alzacristales post. izquierdo 25
45 Alzacristales delant. derecho 25
Número
Consumidor Amperios
s2sc.1.book Seite 220 Dienstag, 18. Juli 2006 2:08 14

Situaciones diversas221
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

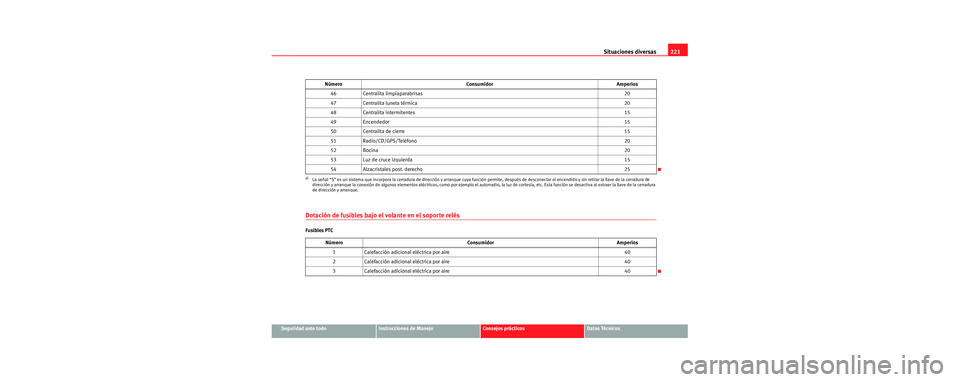

Dotación de fusibles bajo el volante en el soporte relés
Fusibles PTC46 Centralita limpiaparabrisas
20
47 Centralita luneta térmica 20
48 Centralita intermitentes 15
49 Encendedor 15
50 Centralita de cierre 15
51 Radio/CD/GPS/Teléfono 20
52 Bocina 20
53 Luz de cruce izquierda 15
54 Alzacristales post. derecho 25
a)La señal “S” es un sistema que incorpora la cerradura de dirección y arranque cuya función permite, después de desconectar el encendido y sin retirar la llave de la cerradura de
dirección y arranque la conexión de algunos elementos eléctricos , como por ejemplo el autorradio, la luz de cortesía, etc. Esta función se desactiva al extraer la llave de la cerradura
de dirección y arranque.
Número Consumidor Amperios
1 Calefacción adicional eléctrica por aire 40
2 Calefacción adicional eléctrica por aire 40
3 Calefacción adicional eléctrica por aire 40
Número
Consumidor Amperios
s2sc.1.book Seite 221 Dienstag, 18. Juli 2006 2:08 14

Situaciones diversas
222

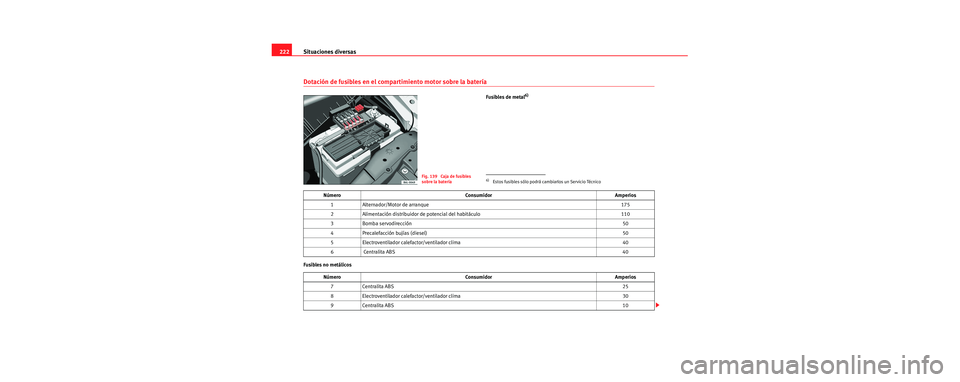

Dotación de fusibles en el compartimiento motor sobre la batería
Fusibles de metal6)
Fusibles no metálicos
Fig. 139 Caja de fusibles
sobre la batería6)Estos fusibles sólo podrá cambiarlos un Servicio Técnico
Número Consumidor Amperios
1 Alternador/Motor de arranque 175
2 Alimentación distribuidor de potencial del habitáculo 110
3 Bomba servodirección 50
4 Precalefacción bujías (diesel) 50
5 Electroventilador calefactor/ventilador clima 40
6 C en tra li t a A BS 40
Número Consumidor Amperios
7 Centralita ABS 25
8 Electroventilador calefactor/ventilador clima 30
9 Centralita ABS 10
s2sc.1.book Seite 222 Dienstag, 18. Juli 2006 2:08 14

Situaciones diversas223
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

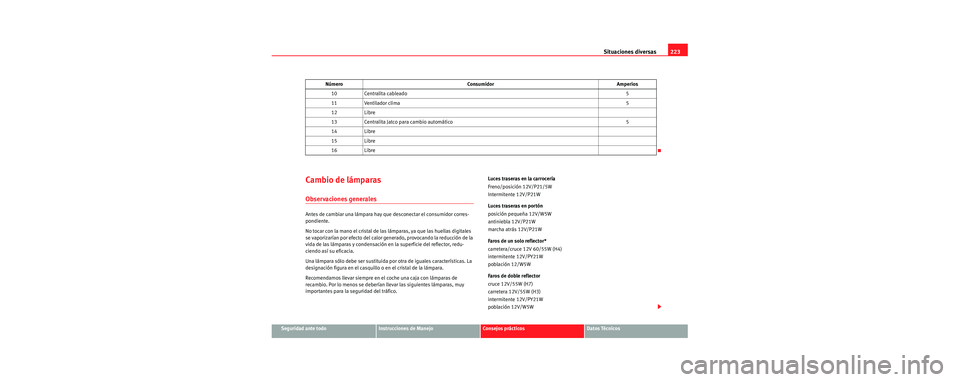

Cambio de lámparas
Observaciones generales
Antes de cambiar una lámpara hay que desconectar el consumidor corres-
pondiente.
No tocar con la mano el cristal de las lámparas, ya que las huellas digitales
se vaporizarían por efecto del calor generado, provocando la reducción de la
vida de las lámparas y condensación en la superficie del reflector, redu-
ciendo así su eficacia.
Una lámpara sólo debe ser sustituida por otra de iguales características. La
designación figura en el casquillo o en el cristal de la lámpara.
Recomendamos llevar siempre en el coche una caja con lámparas de
recambio. Por lo menos se deberían ll evar las siguientes lámparas, muy
importantes para la seguridad del tráfico. Luces traseras en la carrocería
Freno/posición 12V/P21/5W
Intermitente 12V/P21W
Luces traseras en portón
posición pequeña 12V/W5W
antiniebla 12V/P21W
marcha atrás 12V/P21W
Faros de un solo reflector*
carretera/cruce 12V 60/55W (H4)
intermitente 12V/PY21W
población 12/W5W
Faros de doble reflector
cruce 12V/55W (H7)
carretera 12V/55W (H3)
intermitente 12V/PY21W
población 12V/W5W
10 Centralita cableado
5
11 Ventilador clima 5
12 Libre
13 Centralita Jatco para cambio automático 5
14 Libre
15 Libre
16 Libre
Número Consumidor Amperios
s2sc.1.book Seite 223 Dienstag, 18. Juli 2006 2:08 14

Situaciones diversas
224
Faros xénon7)
Cruce 12V/35W (D1S) 8)
carretera 12V/55W (H7)
intermitente 12V/PY21W
población 12V/W5W
Faro antiniebla*
Faro antiniebla 12V/55W (H3)
Luz matrícula
Luz matrícula - C5W
¡Cuidado!
•Las lámparas halógenas (H3, H7, H4...) se hallan bajo presión y pueden
explotar al cambiarlas.
•Por ello deberá llevar guantes y gafas protectoras para cambiar una
lámpara halógena.
Nota
•Debido a la dificultad de acceso a al gunas lámparas, el cambio de éstas
debería realizarse en un Servicio Técnico. No obstante, a continuación se
describe cómo hay que proceder para dicho cambio, a excepción de los faros
de xénon*..
Lámparas del faro principal
Luz de cruce
Luz de carretera
7)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico,
dado que deben desmontarse elementos complejos del vehículo y debe realizarse
una puesta a cero del sistema de regulación automático que incorpora.
8)Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida
media 5 veces superior a las lámparas halógenas, ello significa que a falta de fallo
anormal, no es necesario el recambio en toda la vida del vehículo.
Fig. 140 Lámpara del faro
principal
Fig. 141 Lámpara del faro
principal
AA
AB
s2sc.1.book Seite 224 Dienstag, 18. Juli 2006 2:08 14

Situaciones diversas225
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Luz de población
Luz intermitente

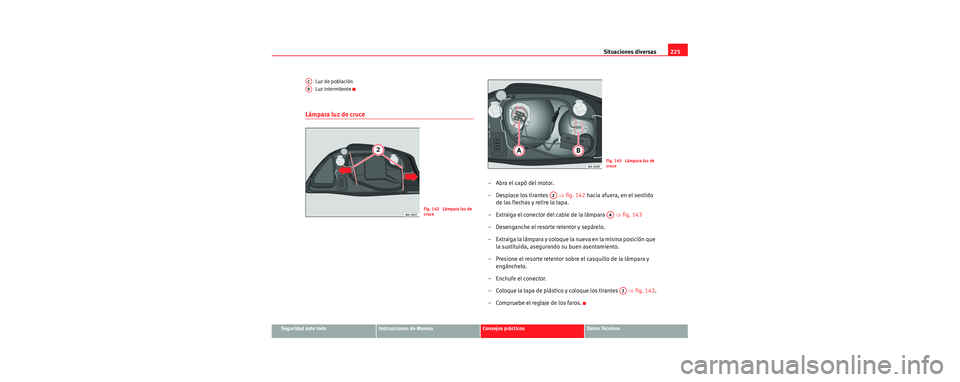

Lámpara luz de cruce
–Abra el capó del motor.
– Desplace los tirantes
⇒fig. 142 hacia afuera, en el sentido
de las flechas y retire la tapa.
– Extraiga el conector del cable de la lámpara ⇒fig. 143
– Desenganche el resorte retentor y sepárelo.
– Extraiga la lámpara y coloque la nueva en la misma posición que la sustituida, asegurando su buen asentamiento.
– Presione el resorte retentor sobre el casquillo de la lámpara y engánchelo.
– Enchufe el conector.
– Coloque la tapa de plástico y coloque los tirantes ⇒fig. 142 .
– Compruebe el reglaje de los faros.
AC
AD
Fig. 142 Lámpara luz de
cruce
Fig. 143 Lámpara luz de
cruce
A2
AA
A2
s2sc.1.book Seite 225 Dienstag, 18. Juli 2006 2:08 14

Situaciones diversas
226

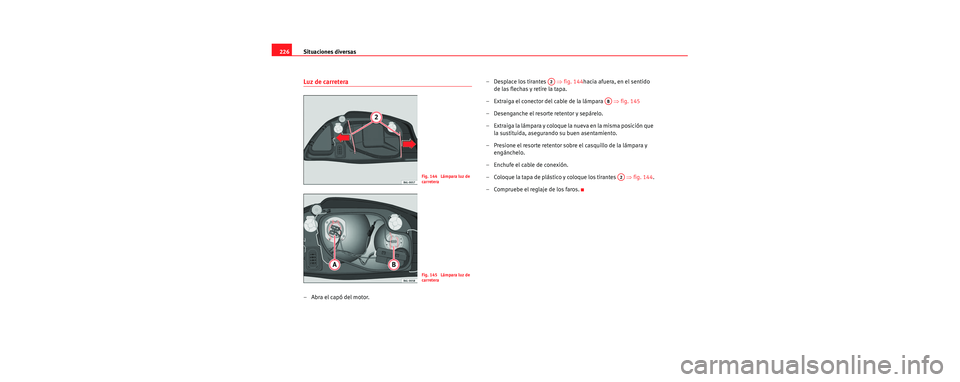

Luz de carretera
–Abra el capó del motor. – Desplace los tirantes
⇒fig. 144hacia afuera, en el sentido
de las flechas y retire la tapa.
– Extraiga el conector del cable de la lámpara ⇒fig. 145
– Desenganche el resorte retentor y sepárelo.
– Extraiga la lámpara y coloque la nueva en la misma posición que la sustituida, asegurando su buen asentamiento.
– Presione el resorte retentor sobre el casquillo de la lámpara y engánchelo.
– Enchufe el cable de conexión.
– Coloque la tapa de plástico y coloque los tirantes ⇒fig. 144.
– Compruebe el reglaje de los faros.
Fig. 144 Lámpara luz de
carretera
Fig. 145 Lámpara luz de
carretera
A2
AB
A2
s2sc.1.book Seite 226 Dienstag, 18. Juli 2006 2:08 14

Situaciones diversas227
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

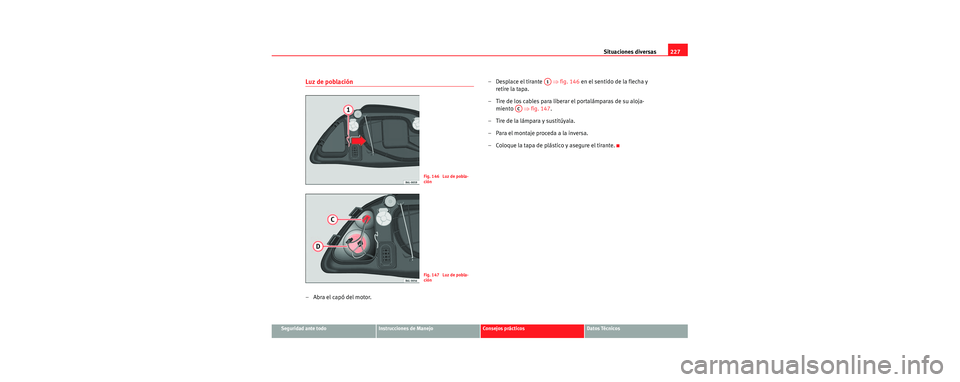

Luz de población
–Abra el capó del motor. – Desplace el tirante
⇒fig. 146 en el sentido de la flecha y
retire la tapa.
– Tire de los cables para liberar el portalámparas de su aloja- miento ⇒fig. 147 .
– Tire de la lámpara y sustitúyala.
– Para el montaje proceda a la inversa.
– Coloque la tapa de plástico y asegure el tirante.
Fig. 146 Luz de pobla-
ción
Fig. 147 Luz de pobla-
ción
A1
AC
s2sc.1.book Seite 227 Dienstag, 18. Juli 2006 2:08 14

Situaciones diversas
228

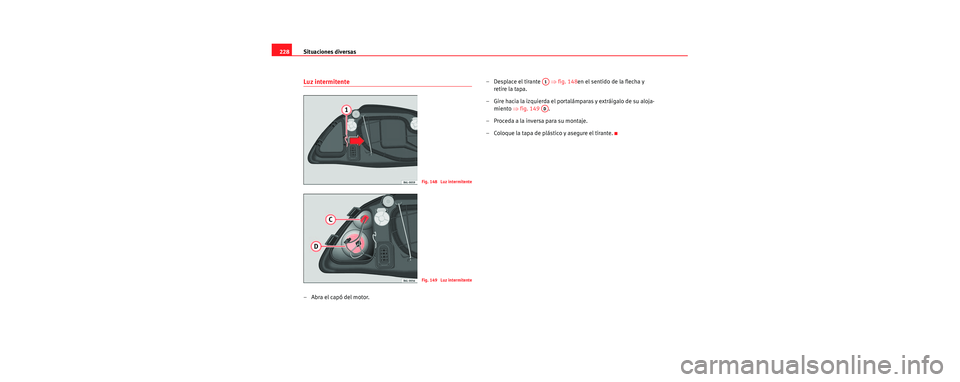

Luz intermitente
–Abra el capó del motor. – Desplace el tirante
⇒fig. 148en el sentido de la flecha y
retire la tapa.
– Gire hacia la izquierda el portalámparas y extráigalo de su aloja- miento ⇒fig. 149 .
– Proceda a la inversa para su montaje.
– Coloque la tapa de plástico y asegure el tirante.
Fig. 148 Luz intermitente
Fig. 149 Luz intermitente
A1
AD
