Seat Cordoba 2008 Manuale del proprietario (in Italian)

Guida139
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

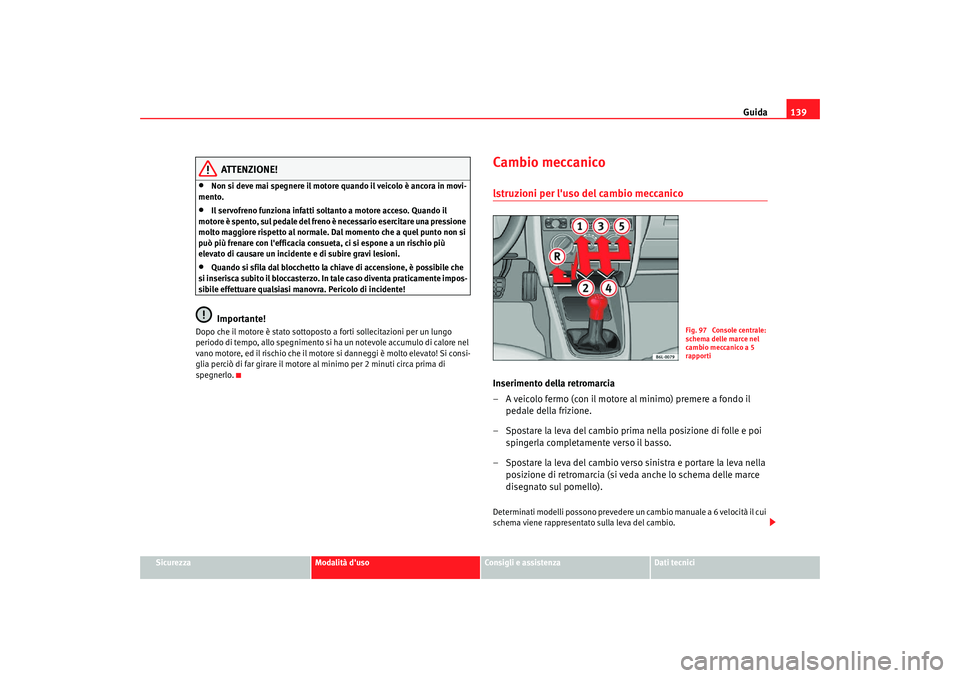

ATTENZIONE!
•
Non si deve mai spegnere il motore quando il veicolo è ancora in movi-
mento.
•
Il servofreno funziona infatti so ltanto a motore acceso. Quando il
motore è spento, sul pedale del freno è necessario esercitare una pressione
molto maggiore rispetto al normale. Dal momento che a quel punto non si
può più frenare con l'efficacia consueta, ci si espone a un rischio più
elevato di causare un incidente e di subire gravi lesioni.
•
Quando si sfila dal blocchetto la chiave di accensione, è possibile che
si inserisca subito il bloccasterzo. In tale caso diventa praticamente impos-
sibile effettuare qualsiasi manovra. Pericolo di incidente!Importante!
Dopo che il motore è stato sottoposto a forti sollecitazioni per un lungo
periodo di tempo, allo spegnimento si ha un notevole accumulo di calore nel
vano motore, ed il rischio che il motore si danneggi è molto elevato! Si consi-
glia perciò di far girare il motore al minimo per 2 minuti circa prima di
spegnerlo.
Cambio meccanicolstruzioni per l'uso del cambio meccanicoInserimento della retromarcia
– A veicolo fermo (con il motore al minimo) premere a fondo il pedale della frizione.
– Spostare la leva del cambio prima nella posizione di folle e poi spingerla completamente verso il basso.
– Spostare la leva del cambio verso sinistra e portare la leva nella posizione di retromarcia (si veda anche lo schema delle marce
disegnato sul pomello).Determinati modelli possono prevedere un cambio manuale a 6 velocità il cui
schema viene rappresentato sulla leva del cambio.
Fig. 97 Console centrale:
schema delle marce nel
cambio meccanico a 5
rapporti
COR_ITA_0707 Seite 139 Donnerstag, 2. August 2007 1:06 13

Guida

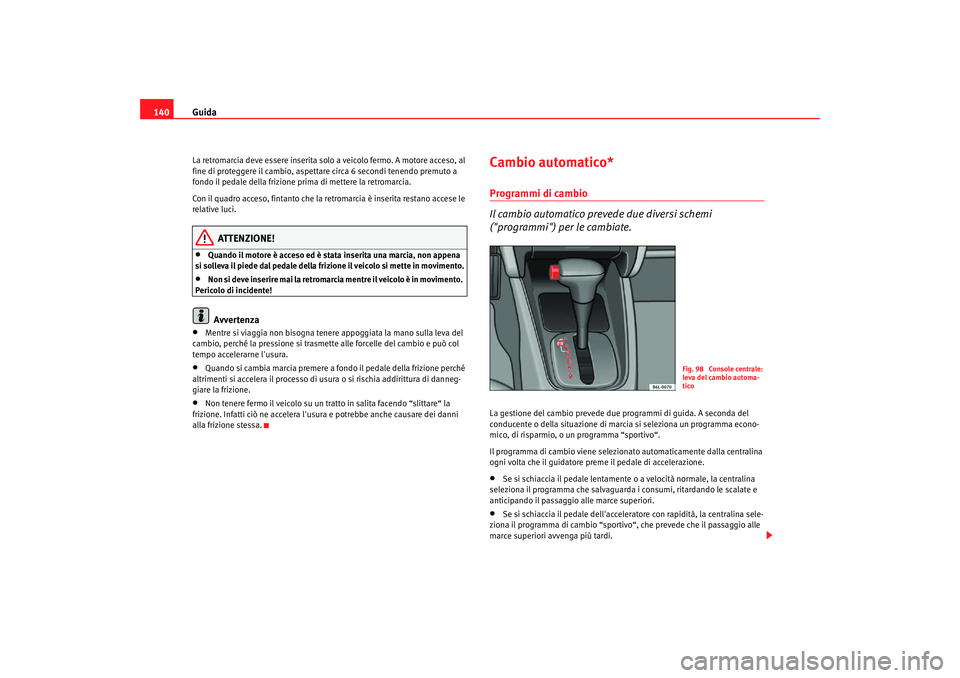

140La retromarcia deve essere inserita solo a veicolo fermo. A motore acceso, al
fine di proteggere il cambio, aspetta re circa 6 secondi tenendo premuto a
fondo il pedale della frizione prima di mettere la retromarcia.
Con il quadro acceso, fintanto che la retromarcia è inserita restano accese le
relative luci.
ATTENZIONE!
•
Quando il motore è acceso ed è stata inserita una marcia, non appena
si solleva il piede dal pedale della frizione il veicolo si mette in movimento.
•
Non si deve inserire mai la retromarcia mentre il veicolo è in movimento.
Pericolo di incidente!Avvertenza
•
Mentre si viaggia non bisogna tenere appoggiata la mano sulla leva del
cambio, perché la pressione si trasmette alle forcelle del cambio e può col
tempo accelerarne l'usura.
•
Quando si cambia marcia premere a fondo il pedale della frizione perché
altrimenti si accelera il processo di usura o si rischia addirittura di danneg-
giare la frizione.
•
Non tenere fermo il veicolo su un tratto in salita facendo “slittare“ la
frizione. Infatti ciò ne accelera l'usura e potrebbe anche causare dei danni
alla frizione stessa.
Cambio automatico*Programmi di cambio
Il cambio automatico prevede due diversi schemi
("programmi") per le cambiate.La gestione del cambio prevede due programmi di guida. A seconda del
conducente o della situazione di marcia si seleziona un programma econo-
mico, di risparmio, o un programma “sportivo“.
Il programma di cambio viene seleziona to automaticamente dalla centralina
ogni volta che il guidatore preme il pedale di accelerazione.•
Se si schiaccia il pedale lentamente o a velocità normale, la centralina
seleziona il programma che salvaguarda i consumi, ritardando le scalate e
anticipando il passaggio alle marce superiori.
•
Se si schiaccia il pedale dell'acceleratore con rapidità, la centralina sele-
ziona il programma di cambio “sportivo“, che prevede che il passaggio alle
marce superiori avvenga più tardi.
Fig. 98 Console centrale:
leva del cambio automa-
tico
COR_ITA_0707 Seite 140 Donnerstag, 2. August 2007 1:06 13

Guida141
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

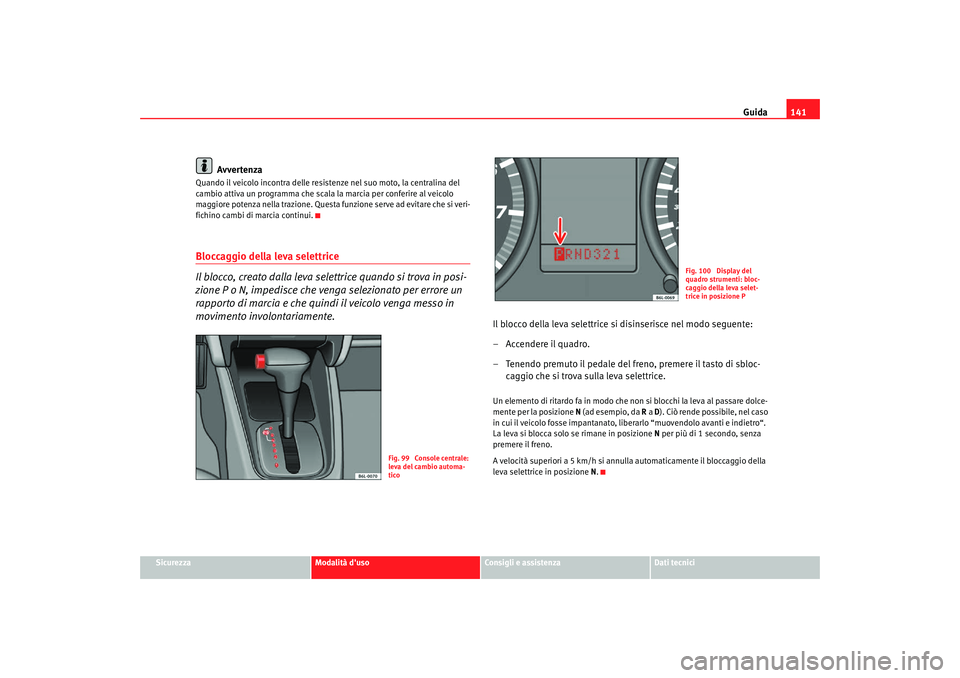

Avvertenza
Quando il veicolo incontra delle resistenze nel suo moto, la centralina del
cambio attiva un programma che scala la marcia per conferire al veicolo
maggiore potenza nella trazione. Questa funzione serve ad evitare che si veri-
fichino cambi di marcia continui.Bloccaggio della leva selettrice
Il blocco, creato dalla leva selettrice quando si trova in posi-
zione P o N, impedisce che venga selezionato per errore un
rapporto di marcia e che quindi il veicolo venga messo in
movimento involontariamente.
Il blocco della leva selettrice si disinserisce nel modo seguente:
– Accendere il quadro.
– Tenendo premuto il pedale del freno, premere il tasto di sbloc-
caggio che si trova sulla leva selettrice.Un elemento di ritardo fa in modo che non si blocchi la leva al passare dolce-
mente per la posizione N (ad esempio, da R a D). Ciò rende possibile, nel caso
in cui il veicolo fosse impantanato, liberarlo “muovendolo avanti e indietro“.
La leva si blocca solo se rimane in posizione N per più di 1 secondo, senza
premere il freno.
A velocità superiori a 5 km/h si annulla automaticamente il bloccaggio della
leva selettrice in posizione N .
Fig. 99 Console centrale:
leva del cambio automa-
tico
Fig. 100 Display del
quadro strumenti: bloc-
caggio della leva selet-
trice in posizione P
COR_ITA_0707 Seite 141 Donnerstag, 2. August 2007 1:06 13

Guida

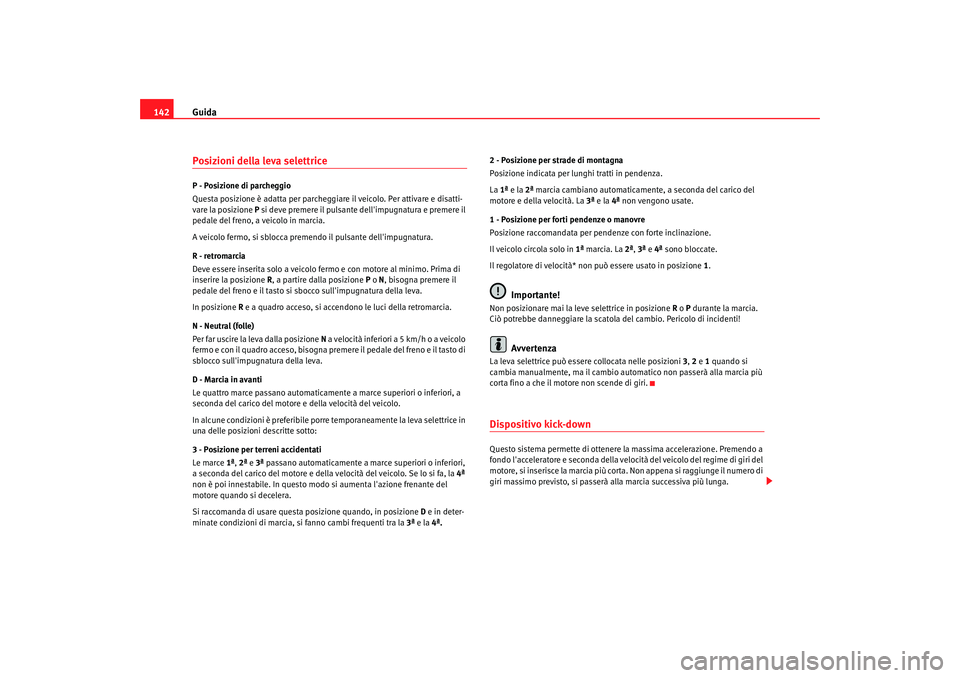

142Posizioni della leva selettriceP - Posizione di parcheggio
Questa posizione è adatta per parcheggiare il veicolo. Per attivare e disatti-
vare la posizione P si deve premere il pulsante dell'impugnatura e premere il
pedale del freno, a veicolo in marcia.
A veicolo fermo, si sblocca premendo il pulsante dell'impugnatura.
R - retromarcia
Deve essere inserita solo a veicolo fermo e con motore al minimo. Prima di
inserire la posizione R, a partire dalla posizione P o N, bisogna premere il
pedale del freno e il tasto si sbocco sull'impugnatura della leva.
In posizione R e a quadro acceso, si accendono le luci della retromarcia.
N - Neutral (folle)
Per far uscire la leva dalla posizione N a velocità inferiori a 5 km/h o a veicolo
fermo e con il quadro acceso, bisogna premere il pedale del freno e il tasto di
sblocco sull'impugnatura della leva.
D - Marcia in avanti
Le quattro marce passano automaticamente a marce superiori o inferiori, a
seconda del carico del motore e della velocità del veicolo.
In alcune condizioni è preferibile porre temporaneamente la leva selettrice in
una delle posizioni descritte sotto:
3 - Posizione per terreni accidentati
Le marce 1ª, 2ª e 3ª passano automaticamente a marce superiori o inferiori,
a seconda del carico del motore e della velocità del veicolo. Se lo si fa, la 4ª
non è poi innestabile. In questo modo si aumenta l'azione frenante del
motore quando si decelera.
Si raccomanda di usare questa posizione quando, in posizione D e in deter-
minate condizioni di marcia, si fanno cambi frequenti tra la 3ª e la 4ª. 2 - Posizione per strade di montagna
Posizione indicata per lunghi tratti in pendenza.
La
1ª e la 2ª marcia cambiano automaticamente, a seconda del carico del
motore e della velocità. La 3ª e la 4ª non vengono usate.
1 - Posizione per forti pendenze o manovre
Posizione raccomandata per pendenze con forte inclinazione.
Il veicolo circola solo in 1ª marcia. La 2ª , 3ª e 4ª sono bloccate.
Il regolatore di velocità* non può essere usato in posizione 1.
Importante!
Non posizionare mai la leve selettrice in posizione R o P durante la marcia.
Ciò potrebbe danneggiare la scatol a del cambio. Pericolo di incidenti!
Avvertenza
La leva selettrice può essere collocata nelle posizioni 3, 2 e 1 quando si
cambia manualmente, ma il cambio automatico non passerà alla marcia più
corta fino a che il motore non scende di giri.Dispositivo kick-downQuesto sistema permette di ottenere la massima accelerazione. Premendo a
fondo l'acceleratore e seconda della veloci tà del veicolo del regime di giri del
motore, si inserisce la marcia più corta. Non appena si raggiunge il numero di
giri massimo previsto, si passerà alla marcia successiva più lunga.
COR_ITA_0707 Seite 142 Donnerstag, 2. August 2007 1:06 13

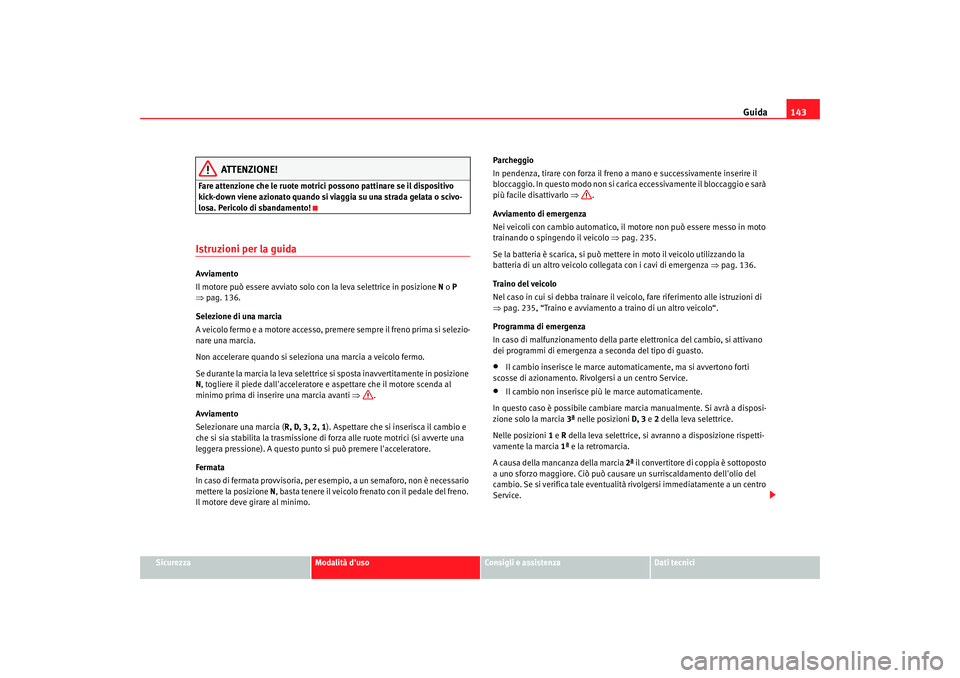

Guida143
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
ATTENZIONE!
Fare attenzione che le ruote motrici possono pattinare se il dispositivo
kick-down viene azionato quando si viaggia su una strada gelata o scivo-
losa. Pericolo di sbandamento!Istruzioni per la guidaAvviamento
Il motore può essere avviato solo con la leva selettrice in posizione N o P
⇒ pag. 136.
Selezione di una marcia
A veicolo fermo e a motore accesso, premere sempre il freno prima si selezio-
nare una marcia.
Non accelerare quando si seleziona una marcia a veicolo fermo.
Se durante la marcia la leva selettrice si sposta inavvertitamente in posizione
N , togliere il piede dall'acceleratore e aspettare che il motore scenda al
minimo prima di inseri re una marcia avanti ⇒.
Avviamento
Selezionare una marcia ( R, D, 3, 2, 1). Aspettare che si inserisca il cambio e
che si sia stabilita la trasmissione di forza alle ruote motrici (si avverte una
leggera pressione). A questo punto si può premere l'acceleratore.
Fermata
In caso di fermata provvisoria, per esempio, a un semaforo, non è necessario
mettere la posizione N, basta tenere il veicolo fren ato con il pedale del freno.
Il motore deve girare al minimo. Parcheggio
In pendenza, tirare con forza il freno a mano e successivamente inserire il
bloccaggio. In questo modo non si carica eccessivamente il bloccaggio e sarà
più facile disattivarlo
⇒.
Avviamento di emergenza
Nei veicoli con cambio automatico, il motore non può essere messo in moto
trainando o spingendo il veicolo ⇒pag. 235.
Se la batteria è scarica, si può mettere in moto il veicolo utilizzando la
batteria di un altro veicolo collegata con i cavi di emergenza ⇒pag. 136.
Traino del veicolo
Nel caso in cui si debba trainare il veic olo, fare riferimento alle istruzioni di
⇒ pag. 235, “Traino e avviamento a traino di un altro veicolo“.
Programma di emergenza
In caso di malfunzionamento della parte elettronica del cambio, si attivano
dei programmi di emergenza a seconda del tipo di guasto.
•
Il cambio inserisce le marce automaticamente, ma si avvertono forti
scosse di azionamento. Rivolgersi a un centro Service.
•
Il cambio non inserisce più le marce automaticamente.
In questo caso è possibile cambiare marcia manualmente. Si avrà a disposi-
zione solo la marcia 3ª nelle posizioni D, 3 e 2 della leva selettrice.
Nelle posizioni 1 e R della leva selettrice, si avranno a disposizione rispetti-
vamente la marcia 1ª e la retromarcia.
A causa della mancanza della marcia 2ª il convertitore di coppia è sottoposto
a uno sforzo maggiore. Ciò può causare un surriscaldamento dell'olio del
cambio. Se si verifica tale eventualità rivolgersi immediatamente a un centro
Service.
COR_ITA_0707 Seite 143 Donnerstag, 2. August 2007 1:06 13

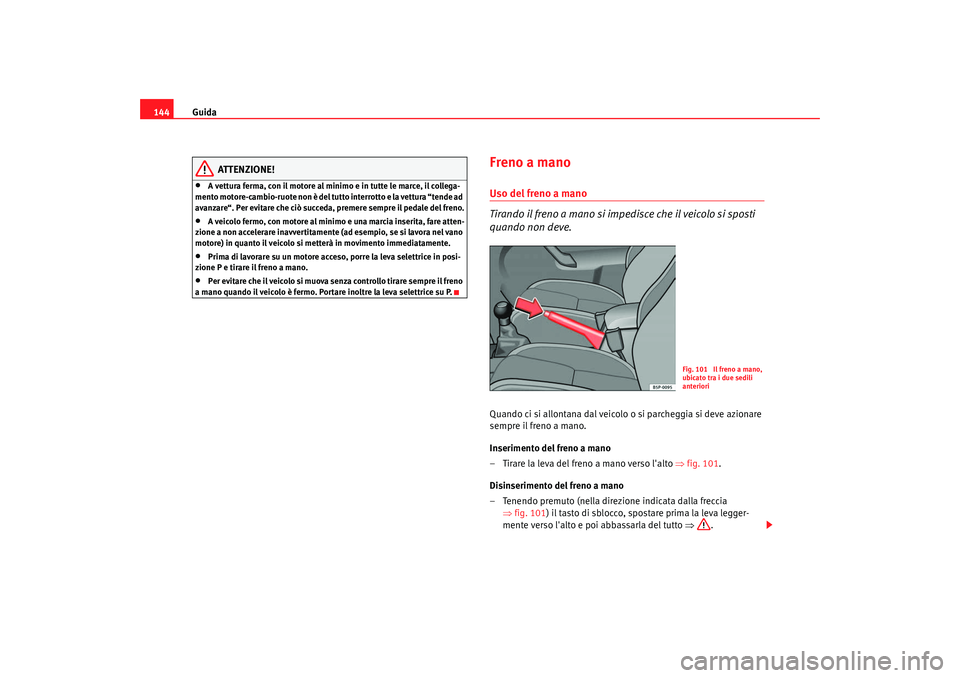

Guida
144
ATTENZIONE!
•
A vettura ferma, con il motore al minimo e in tutte le marce, il collega-
mento motore-cambio-ruote non è del tutto interrotto e la vettura “tende ad
avanzare“. Per evitare che ciò succeda, premere sempre il pedale del freno.
•
A veicolo fermo, con motore al minimo e una marcia inserita, fare atten-
zione a non accelerare inavvertitamente (ad esempio, se si lavora nel vano
motore) in quanto il veicolo si metterà in movimento immediatamente.
•
Prima di lavorare su un motore acceso, porre la leva selettrice in posi-
zione P e tirare il freno a mano.
•
Per evitare che il veicolo si muova senza controllo tirare sempre il freno
a mano quando il veicolo è fermo. Portare inoltre la leva selettrice su P.
Freno a manoUso del freno a mano
Tirando il freno a mano si impedisce che il veicolo si sposti
quando non deve.Quando ci si allontana dal veicolo o si parcheggia si deve azionare
sempre il freno a mano.
Inserimento del freno a mano
– Tirare la leva del freno a mano verso l'alto ⇒fig. 101.
Disinserimento del freno a mano
– Tenendo premuto (nella direzione indicata dalla freccia ⇒fig. 101) il tasto di sblocco, spostare prima la leva legger-
mente verso l'alto e poi abbassarla del tutto ⇒ .
Fig. 101 Il freno a mano,
ubicato tra i due sedili
anteriori
COR_ITA_0707 Seite 144 Donnerstag, 2. August 2007 1:06 13

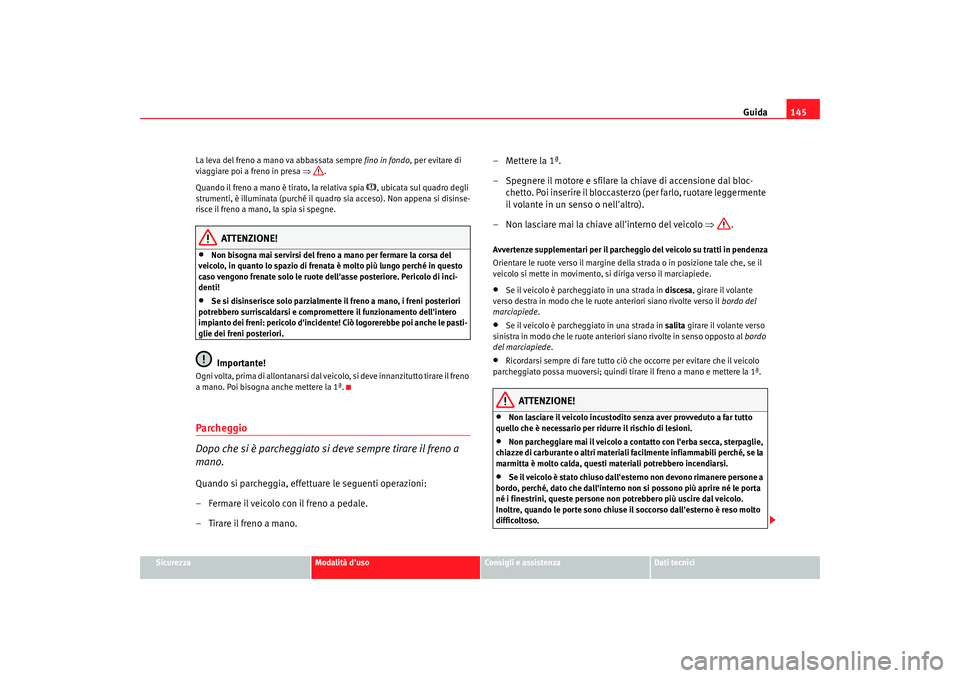

Guida145
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
La leva del freno a mano va abbassata sempre
fino in fondo, per evitare di
viaggiare poi a freno in presa ⇒.
Quando il freno a mano è tirato, la relativa spia
, ubicata sul quadro degli
strumenti, è illuminata (purché il quadro sia acceso). Non appena si disinse-
risce il freno a mano, la spia si spegne.
ATTENZIONE!
•
Non bisogna mai servirsi del freno a mano per fermare la corsa del
veicolo, in quanto lo spazio di fren ata è molto più lungo perché in questo
caso vengono frenate solo le ruote dell'asse posteriore. Pericolo di inci-
denti!
•
Se si disinserisce solo parzialmente il freno a mano, i freni posteriori
potrebbero surriscaldarsi e compromettere il funzionamento dell'intero
impianto dei freni: pericolo d'incidente! Ciò logorerebbe poi anche le pasti-
glie dei freni posteriori.Importante!
Ogni volta, prima di allontanarsi dal veicolo, si deve innanzitutto tirare il freno
a mano. Poi bisogna anche mettere la 1ª.Parcheggio
Dopo che si è parcheggiato si deve sempre tirare il freno a
mano.Quando si parcheggia, effettuare le seguenti operazioni:
– Fermare il veicolo con il freno a pedale.
– Tirare il freno a mano. –Mettere la 1ª.
– Spegnere il motore e sfilare la chiave di accensione dal bloc-
chetto. Poi inserire il bloccasterzo (per farlo, ruotare leggermente
il volante in un senso o nell'altro).
– Non lasciare mai la chiave all'interno del veicolo ⇒.
Avvertenze supplementari per il parcheggio del veicolo su tratti in pendenza
Orientare le ruote verso il margine della strada o in posizione tale che, se il
veicolo si mette in movimento, si diriga verso il marciapiede.•
Se il veicolo è parcheggiato in una strada in discesa, girare il volante
verso destra in modo che le ruote anteriori siano rivolte verso il bordo del
marciapiede .
•
Se il veicolo è parcheggiato in una strada in salita girare il volante verso
sinistra in modo che le ruote anteriori siano rivolte in senso opposto al bordo
del marciapiede .
•
Ricordarsi sempre di fare tutto ciò che occorre per evitare che il veicolo
parcheggiato possa muoversi; quindi tira re il freno a mano e mettere la 1ª.
ATTENZIONE!
•
Non lasciare il veicolo incustodito senza aver provveduto a far tutto
quello che è necessario per ridurre il rischio di lesioni.
•
Non parcheggiare mai il veicolo a contatto con l'erba secca, sterpaglie,
chiazze di carburante o altri materiali facilmente infiammabili perché, se la
marmitta è molto calda, questi materiali potrebbero incendiarsi.
•
Se il veicolo è stato chiuso dall'esterno non devono rimanere persone a
bordo, perché, dato che dall'interno no n si possono più aprire né le porta
né i finestrini, queste persone non potrebbero più uscire dal veicolo.
Inoltre, quando le porte sono chiuse il soccorso dall'esterno è reso molto
difficoltoso.
COR_ITA_0707 Seite 145 Donnerstag, 2. August 2007 1:06 13

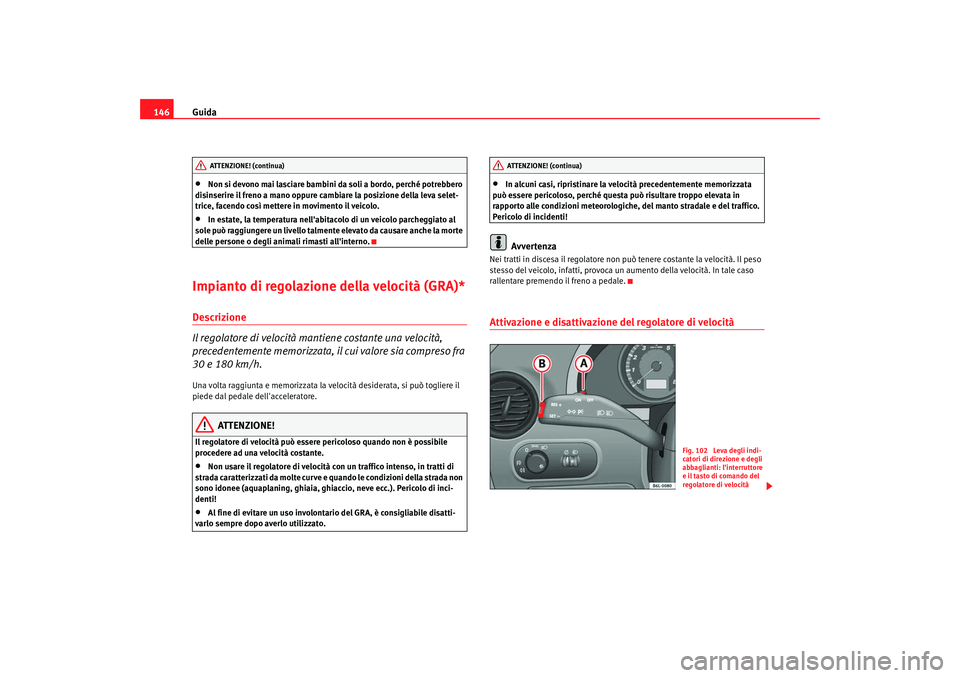

Guida
146•
Non si devono mai lasciare bambini da soli a bordo, perché potrebbero
disinserire il freno a mano oppure cambiare la posizione della leva selet-
trice, facendo così mettere in movimento il veicolo.
•
In estate, la temperatura nell'abitacolo di un veicolo parcheggiato al
sole può raggiungere un livello talmente elevato da causare anche la morte
delle persone o degli animali rimasti all'interno.
Impianto di regolazione della velocità (GRA)*Descrizione
Il regolatore di velocità mantiene costante una velocità,
precedentemente memorizzata, il cui valore sia compreso fra
30 e 180 km/h.Una volta raggiunta e memorizzata la velocità desiderata, si può togliere il
piede dal pedale dell'acceleratore.
ATTENZIONE!
Il regolatore di velocità può essere pericoloso quando non è possibile
procedere ad una velocità costante.•
Non usare il regolatore di velocità con un traffico intenso, in tratti di
strada caratterizzati da molte curve e quando le condizioni della strada non
sono idonee (aquaplaning, ghiaia, ghiacci o, neve ecc.). Pericolo di inci-
denti!
•
Al fine di evitare un uso involontario del GRA, è consigliabile disatti-
varlo sempre dopo averlo utilizzato.
•
In alcuni casi, ripristinare la velocità precedentemente memorizzata
può essere pericoloso, perché questa può risultare troppo elevata in
rapporto alle condizioni meteorologiche, del manto stradale e del traffico.
Pericolo di incidenti!Avvertenza
Nei tratti in discesa il regolatore non può tenere costante la velocità. Il peso
stesso del veicolo, infatti, provoca un aumento della velocità. In tale caso
rallentare premendo il freno a pedale.Attivazione e disattivazione del regolatore di velocità
ATTENZIONE! (continua)
ATTENZIONE! (continua)
Fig. 102 Leva degli indi-
catori di direzione e degli
abbaglianti: l'interruttore
e il tasto di comando del
regolatore di velocità
COR_ITA_0707 Seite 146 Donnerstag, 2. August 2007 1:06 13

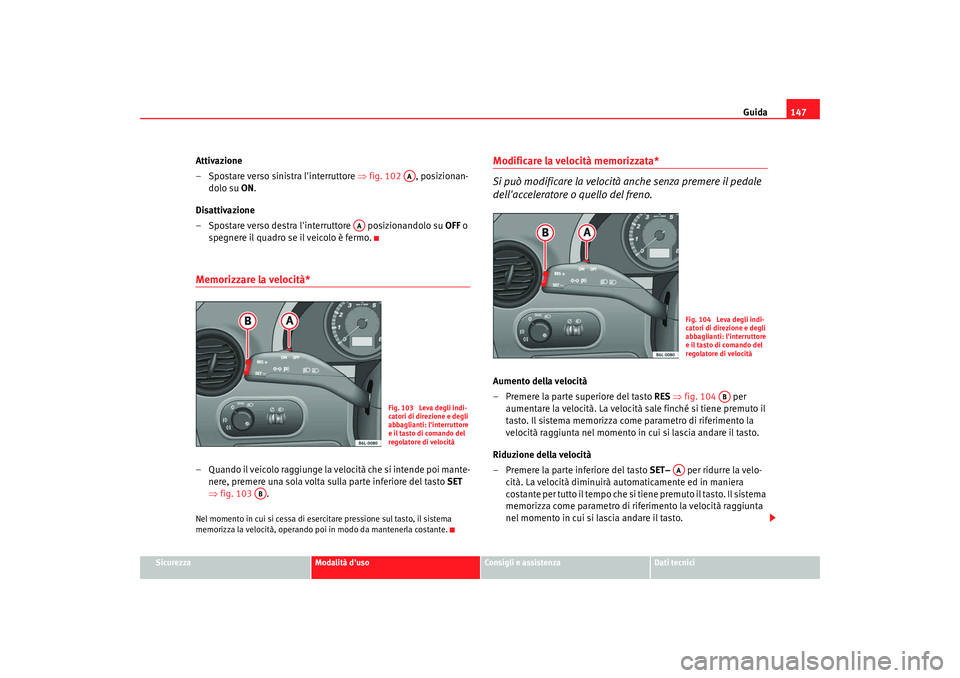

Guida147
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Attivazione
– Spostare verso sinistra l'interruttore ⇒ fig. 102 , posizionan-
dolo su ON.
Disattivazione
– Spostare verso destra l'interruttore posizionandolo su OFF o
spegnere il quadro se il veicolo è fermo.Memorizzare la velocità*– Quando il veicolo raggiunge la velocità che si intende poi mante- nere, premere una sola volta sulla parte inferiore del tasto SET
⇒ fig. 103 .Nel momento in cui si cessa di esercitare pressione sul tasto, il sistema
memorizza la velocità, operando poi in modo da mantenerla costante.
Modificare la velocità memorizzata*
Si può modificare la velocità anche senza premere il pedale
dell'acceleratore o quello del freno.Aumento della velocità
– Premere la parte superiore del tasto RES ⇒ fig. 104 per
aumentare la velocità. La velocità sale finché si tiene premuto il
tasto. Il sistema memorizza come parametro di riferimento la
velocità raggiunta nel momento in cui si lascia andare il tasto.
Riduzione della velocità
– Premere la parte inferiore del tasto SET– per ridurre la velo-
cità. La velocità diminuirà au tomaticamente ed in maniera
costante per tutto il tempo che si tiene premuto il tasto. Il sistema
memorizza come parametro di riferimento la velocità raggiunta
nel momento in cui si lascia andare il tasto.
AA
AA
Fig. 103 Leva degli indi-
catori di direzione e degli
abbaglianti: l'interruttore
e il tasto di comando del
regolatore di velocità
AB
Fig. 104 Leva degli indi-
catori di direzione e degli
abbaglianti: l'interruttore
e il tasto di comando del
regolatore di velocità
AB
AA
COR_ITA_0707 Seite 147 Donnerstag, 2. August 2007 1:06 13

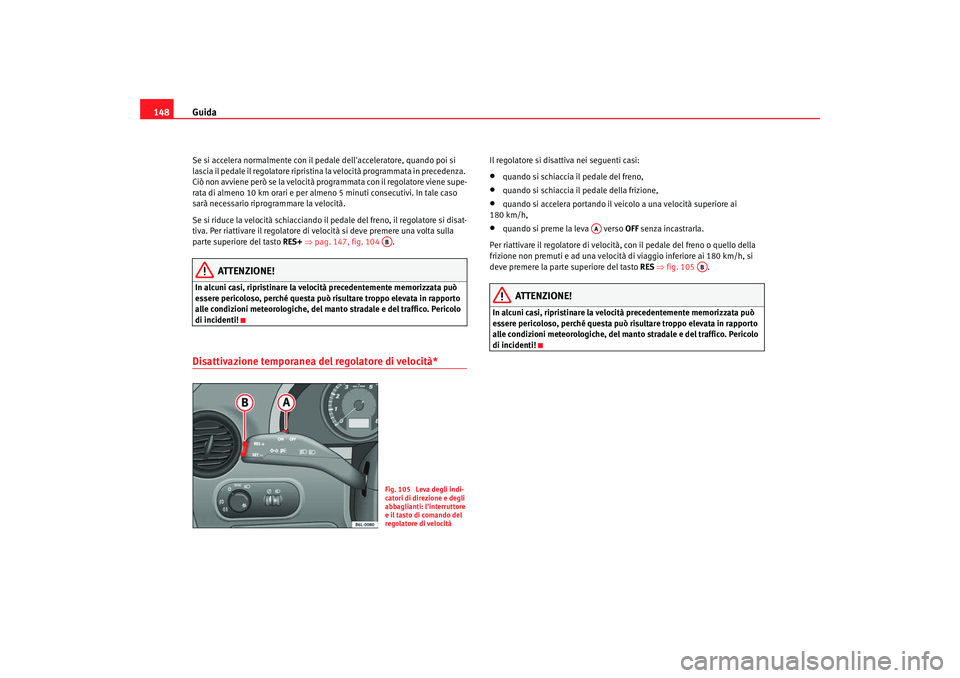

Guida
148Se si accelera normalmente con il pedale dell'acceleratore, quando poi si
lascia il pedale il regolatore ripristina la velocità programmata in precedenza.
Ciò non avviene però se la velocità programmata con il regolatore viene supe-
rata di almeno 10 km orari e per almeno 5 minuti consecutivi. In tale caso
sarà necessario riprogrammare la velocità.
Se si riduce la velocità schiacciando il pedale del freno, il regolatore si disat-
tiva. Per riattivare il regolatore di ve locità si deve premere una volta sulla
parte superiore del tasto RES+ ⇒ pag. 147, fig. 104 .
ATTENZIONE!
In alcuni casi, ripristinare la velocità precedentemente memorizzata può
essere pericoloso, perché questa può risultare troppo elevata in rapporto
alle condizioni meteorologiche, del manto stradale e del traffico. Pericolo
di incidenti!Disattivazione temporanea del regolatore di velocità*
Il regolatore si disattiva nei seguenti casi:•
quando si schiaccia il pedale del freno,
•
quando si schiaccia il pedale della frizione,
•
quando si accelera portando il veicolo a una velocità superiore ai
180 km/h,
•
quando si preme la leva verso OFF senza incastrarla.
Per riattivare il regolatore di velocità, con il pedale del freno o quello della
frizione non premuti e ad una velocità di viaggio inferiore ai 180 km/h, si
deve premere la parte superiore del tasto RES ⇒ fig. 105 .
ATTENZIONE!
In alcuni casi, ripristinare la velocità precedentemente memorizzata può
essere pericoloso, perché questa può risultare troppo elevata in rapporto
alle condizioni meteorologiche, del manto stradale e del traffico. Pericolo
di incidenti!
ABFig. 105 Leva degli indi-
catori di direzione e degli
abbaglianti: l'interruttore
e il tasto di comando del
regolatore di velocità
AA
AB
COR_ITA_0707 Seite 148 Donnerstag, 2. August 2007 1:06 13
