Accessori, ricambi e modifiche179
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

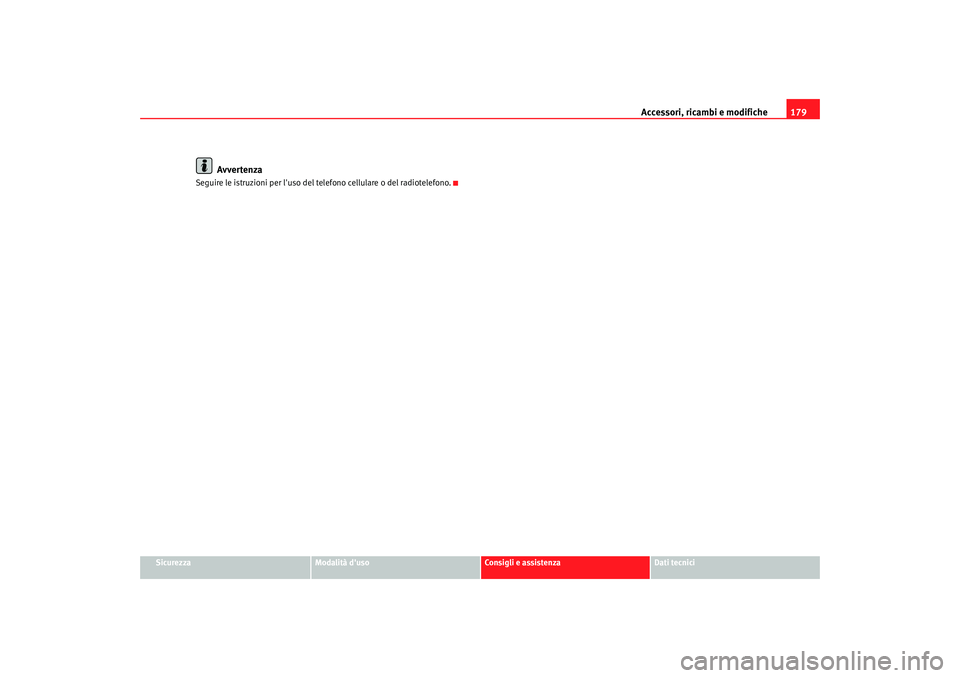

Avvertenza
Seguire le istruzioni per l'uso del telefono cellulare o del radiotelefono.
COR_ITA_0707 Seite 179 Donnerstag, 2. August 2007 1:06 13

Accessori, ricambi e modifiche

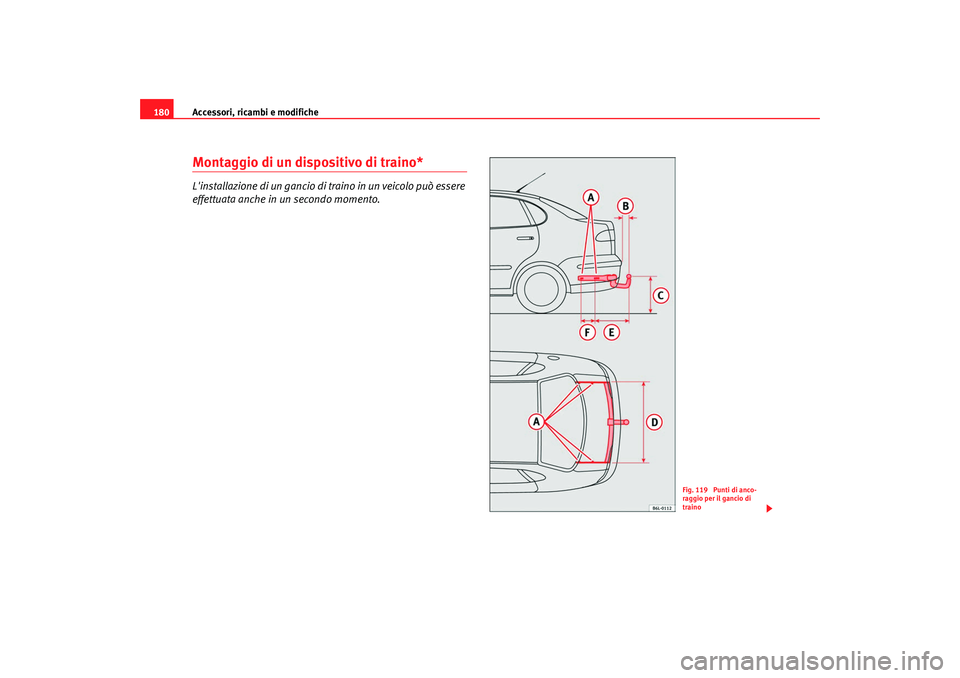

180Montaggio di un dispositivo di traino*L'installazione di un gancio di traino in un veicolo può essere
effettuata anche in un secondo momento.
Fig. 119 Punti di anco-
raggio per il gancio di
traino
COR_ITA_0707 Seite 180 Donnerstag, 2. August 2007 1:06 13

Accessori, ricambi e modifiche181
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

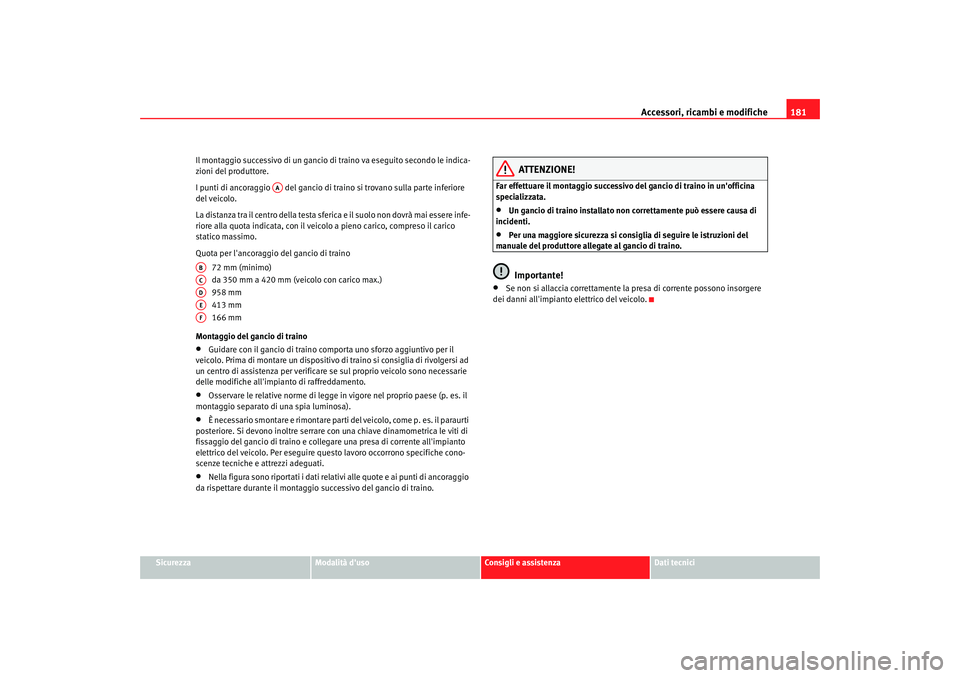

Il montaggio successivo di un gancio di traino va eseguito secondo le indica-
zioni del produttore.
I punti di ancoraggio del gancio di traino si trovano sulla parte inferiore
del veicolo.
La distanza tra il centro della testa sferica e il suolo non dovrà mai essere infe-
riore alla quota indicata, con il veicolo a pieno carico, compreso il carico
statico massimo.
Quota per l'ancoraggio del gancio di traino
72 mm (minimo)
da 350 mm a 420 mm (veicolo con carico max.)
958 mm
413 mm
166 mm
Montaggio del gancio di traino
•
Guidare con il gancio di traino comporta uno sforzo aggiuntivo per il
veicolo. Prima di montare un dispositivo di traino si consiglia di rivolgersi ad
un centro di assistenza per verificare se sul proprio veicolo sono necessarie
delle modifiche all'impianto di raffreddamento.
•
Osservare le relative norme di legge in vigore nel proprio paese (p. es. il
montaggio separato di una spia luminosa).
•
È necessario smontare e rimontare parti del veicolo, come p. es. il paraurti
posteriore. Si devono inoltre serrare con una chiave dinamometrica le viti di
fissaggio del gancio di traino e collegare una presa di corrente all'impianto
elettrico del veicolo. Per eseguire questo lavoro occorrono specifiche cono-
scenze tecniche e attrezzi adeguati.
•
Nella figura sono riportati i dati relativi alle quote e ai punti di ancoraggio
da rispettare durante il montaggio successivo del gancio di traino.
ATTENZIONE!
Far effettuare il montaggio successivo del gancio di traino in un'officina
specializzata.•
Un gancio di traino installato non correttamente può essere causa di
incidenti.
•
Per una maggiore sicurezza si consiglia di seguire le istruzioni del
manuale del produttore allegate al gancio di traino.Importante!
•
Se non si allaccia correttamente la presa di corrente possono insorgere
dei danni all'impianto elettrico del veicolo.
AA
ABACADAEAF
COR_ITA_0707 Seite 181 Donnerstag, 2. August 2007 1:06 13

Controlli e rabbocchi periodici

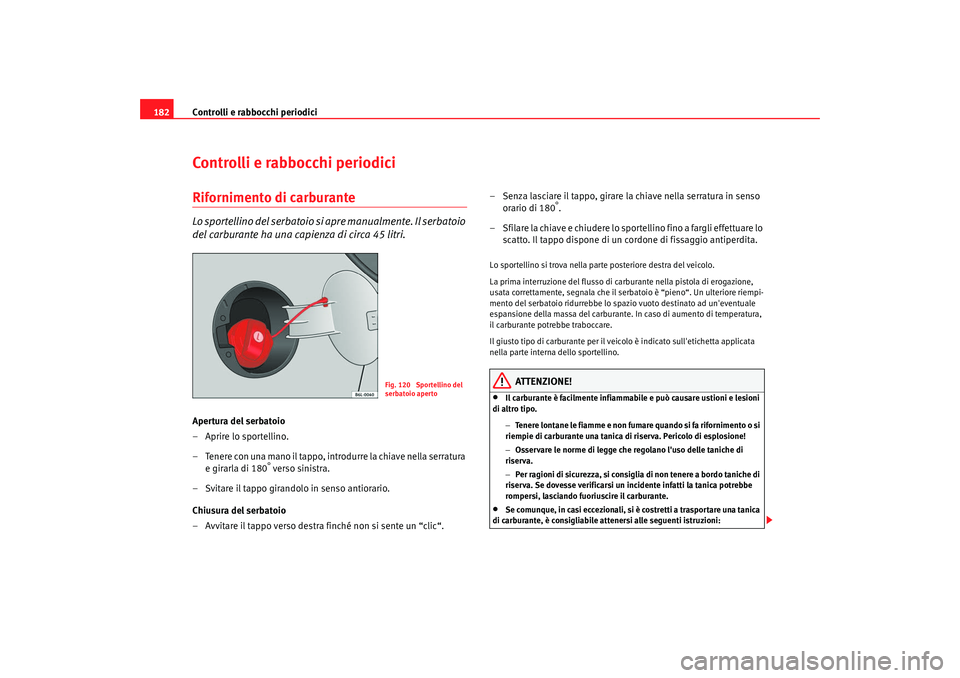

182Controlli e rabbocchi periodiciRifornimento di carburanteLo sportellino del serbatoio si apre manualmente. Il serbatoio
del carburante ha una capienza di circa 45 litri.Apertura del serbatoio
– Aprire lo sportellino.
– Tenere con una mano il tappo, introdurre la chiave nella serratura
e girarla di 180
° verso sinistra.
– Svitare il tappo girandolo in senso antiorario.
Chiusura del serbatoio
– Avvitare il tappo verso destra finché non si sente un “clic“. – Senza lasciare il tappo, girare la chiave nella serratura in senso
orario di 180
°.
– Sfilare la chiave e chiudere lo sportellino fino a fargli effettuare lo scatto. Il tappo dispone di un cordone di fissaggio antiperdita.
Lo sportellino si trova nella pa rte posteriore destra del veicolo.
La prima interruzione del flusso di carburante nella pistola di erogazione,
usata correttamente, segnala che il serbatoio è “pieno“. Un ulteriore riempi-
mento del serbatoio ridu rrebbe lo spazio vuoto destinato ad un'eventuale
espansione della massa del carburante. In caso di aumento di temperatura,
il carburante potrebbe traboccare.
Il giusto tipo di carburante per il veicolo è indicato sull'etichetta applicata
nella parte interna dello sportellino.
ATTENZIONE!
•
Il carburante è facilmente infiammabile e può causare ustioni e lesioni
di altro tipo.
−Tenere lontane le fiamme e non fumare quando si fa rifornimento o si
riempie di carburante una tanica di riserva. Pericolo di esplosione!
− Osservare le norme di legge che regolano l'uso delle taniche di
riserva.
− Per ragioni di sicurezza, si consiglia di non tenere a bordo taniche di
riserva. Se dovesse verificarsi un incidente infatti la tanica potrebbe
rompersi, lasciando fuoriuscire il carburante.
•
Se comunque, in casi eccezionali, si è costretti a trasportare una tanica
di carburante, è consigliabile attenersi alle seguenti istruzioni:
Fig. 120 Sportellino del
serbatoio aperto
COR_ITA_0707 Seite 182 Donnerstag, 2. August 2007 1:06 13

Controlli e rabbocchi periodici183
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
−

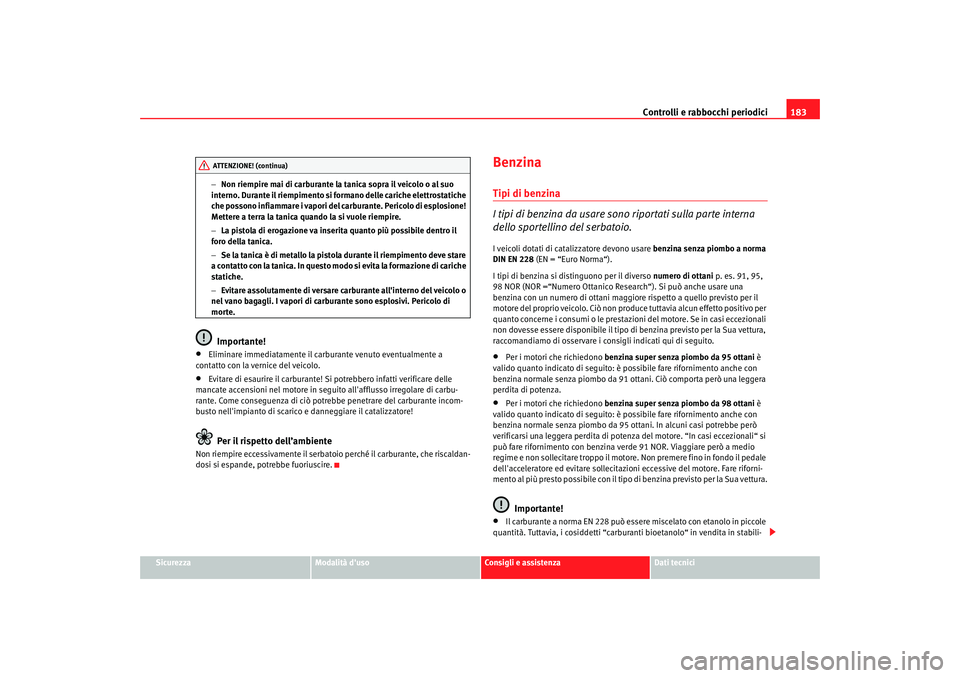

Non riempire mai di carburante la tanica sopra il veicolo o al suo
interno. Durante il riempimento si formano delle cariche elettrostatiche
che possono infiammare i vapori del carburante. Pericolo di esplosione!
Mettere a terra la tanica quando la si vuole riempire.
− La pistola di erogazione va inserita quanto più possibile dentro il
foro della tanica.
− Se la tanica è di metallo la pistola durante il riempimento deve stare
a contatto con la tanica. In questo modo si evita la formazione di cariche
statiche.
− Evitare assolutamente di versare carburante all'interno del veicolo o
nel vano bagagli. I vapori di carburante sono esplosivi. Pericolo di
morte.
Importante!
•
Eliminare immediatamente il carburante venuto eventualmente a
contatto con la vernice del veicolo.
•
Evitare di esaurire il carburante! Si potrebbero infatti verificare delle
mancate accensioni nel motore in seguito all'afflusso irregolare di carbu-
rante. Come conseguenza di ciò potrebbe penetrare del carburante incom-
busto nell'impianto di scarico e danneggiare il catalizzatore!Per il rispetto dell’ambiente
Non riempire eccessivamente il serbatoio perché il carburante, che riscaldan-
dosi si espande, potrebbe fuoriuscire.
BenzinaTipi di benzina
I tipi di benzina da usare sono riportati sulla parte interna
dello sportellino del serbatoio.I veicoli dotati di catalizzatore devono usare benzina senza piombo a norma
DINEN228 (EN = “Euro Norma“).
I tipi di benzina si distinguono per il diverso numero di ottani p. es. 91, 95,
98 NOR (NOR =“Numero Ottanico Research“). Si può anche usare una
benzina con un numero di ottani maggio re rispetto a quello previsto per il
motore del proprio veicolo. Ciò non prod uce tuttavia alcun effetto positivo per
quanto concerne i consumi o le prestazi oni del motore. Se in casi eccezionali
non dovesse essere disponibile il tipo di benzina previsto per la Sua vettura,
raccomandiamo di osservare i consigli indicati qui di seguito.•
Per i motori che richiedono benzina super senza piombo da 95 ottani è
valido quanto indicato di seguito: è possibile fare rifornimento anche con
benzina normale senza piombo da 91 ottani. Ciò comporta però una leggera
perdita di potenza.
•
Per i motori che richiedono benzina super senza piombo da 98 ottani è
valido quanto indicato di seguito: è possibile fare rifornimento anche con
benzina normale senza piombo da 95 ottani. In alcuni casi potrebbe però
verificarsi una leggera perdita di potenza del motore. “In casi eccezionali“ si
può fare rifornimento con benzina verde 91 NOR. Viaggiare però a medio
regime e non sollecitare troppo il motore. Non premere fino in fondo il pedale
dell'acceleratore ed evitare sollecitazio ni eccessive del motore. Fare riforni-
mento al più presto possibile con il tipo di benzina previsto per la Sua vettura.Importante!
•
Il carburante a norma EN 228 può essere miscelato con etanolo in piccole
quantità. Tuttavia, i cosiddetti “carburanti bioetanolo“ in vendita in stabili-
ATTENZIONE! (continua)
COR_ITA_0707 Seite 183 Donnerstag, 2. August 2007 1:06 13

Controlli e rabbocchi periodici

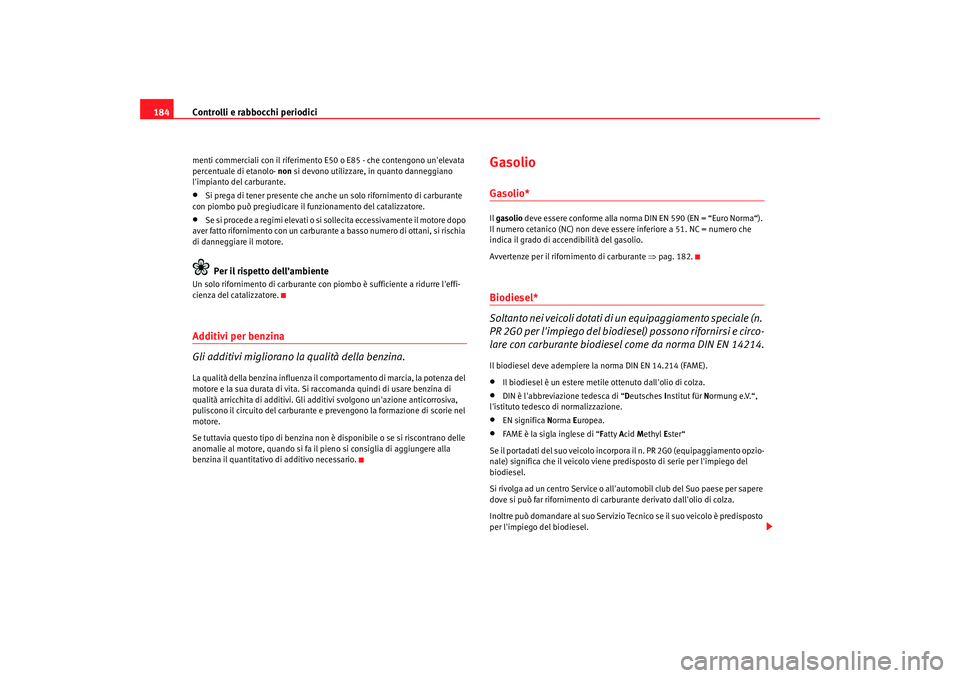

184menti commerciali con il riferimento E50 o E85 - ch e contengono un'elevata
percentuale di etanolo- non si devono utilizzare, in quanto danneggiano
l'impianto del carburante.•
Si prega di tener presente che anche un solo rifornimento di carburante
con piombo può pregiudicare il funzionamento del catalizzatore.
•
Se si procede a regimi elevati o si sollecita eccessivamente il motore dopo
aver fatto rifornimento con un carburante a basso numero di ottani, si rischia
di danneggiare il motore.Per il rispetto dell’ambiente
Un solo rifornimento di carburante con piombo è sufficiente a ridurre l'effi-
cienza del catalizzatore.Additivi per benzina
Gli additivi migliorano la qualità della benzina.La qualità della benzina influenza il co mportamento di marcia, la potenza del
motore e la sua durata di vita. Si raccomanda quindi di usare benzina di
qualità arricchita di additivi. Gli additivi svolgono un'azione anticorrosiva,
puliscono il circuito del carburante e prevengono la formazione di scorie nel
motore.
Se tuttavia questo tipo di benzina non è disponibile o se si riscontrano delle
anomalie al motore, quando si fa il pieno si consiglia di aggiungere alla
benzina il quantitativo di additivo necessario.
GasolioGasolio*Il gasolio deve essere conforme alla norma DIN EN 590 (EN = “Euro Norma“).
Il numero cetanico (NC) non deve es sere inferiore a 51. NC = numero che
indica il grado di accendibilità del gasolio.
Avvertenze per il rifo rnimento di carburante ⇒pag. 182.Biodiesel*
Soltanto nei veicoli dotati di un equipaggiamento speciale (n.
PR 2G0 per l'impiego del biodiese l) possono rifornirsi e circo-
lare con carburante biodiesel come da norma DIN EN 14214.Il biodiesel deve adempiere la norma DIN EN 14.214 (FAME).•
Il biodiesel è un estere metile ottenuto dall'olio di colza.
•
DIN è l'abbreviazione tedesca di “ Deutsches I nstitut für N ormung e.V.“,
l'istituto tedesco di normalizzazione.
•
EN significa Norma Europea.
•
FAME è la sigla inglese di “ Fatty Acid Methyl Ester“
Se il portadati del suo veicolo incorpor a il n. PR 2G0 (equipaggiamento opzio-
nale) significa che il veicolo viene predisposto di serie per l'impiego del
biodiesel.
Si rivolga ad un centro Service o all'automobil club del Suo paese per sapere
dove si può far rifornimento di carbu rante derivato dall'olio di colza.
Inoltre può domandare al suo Servizio Tecnico se il suo veicolo è predisposto
per l'impiego del biodiesel.
COR_ITA_0707 Seite 184 Donnerstag, 2. August 2007 1:06 13

Controlli e rabbocchi periodici185
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

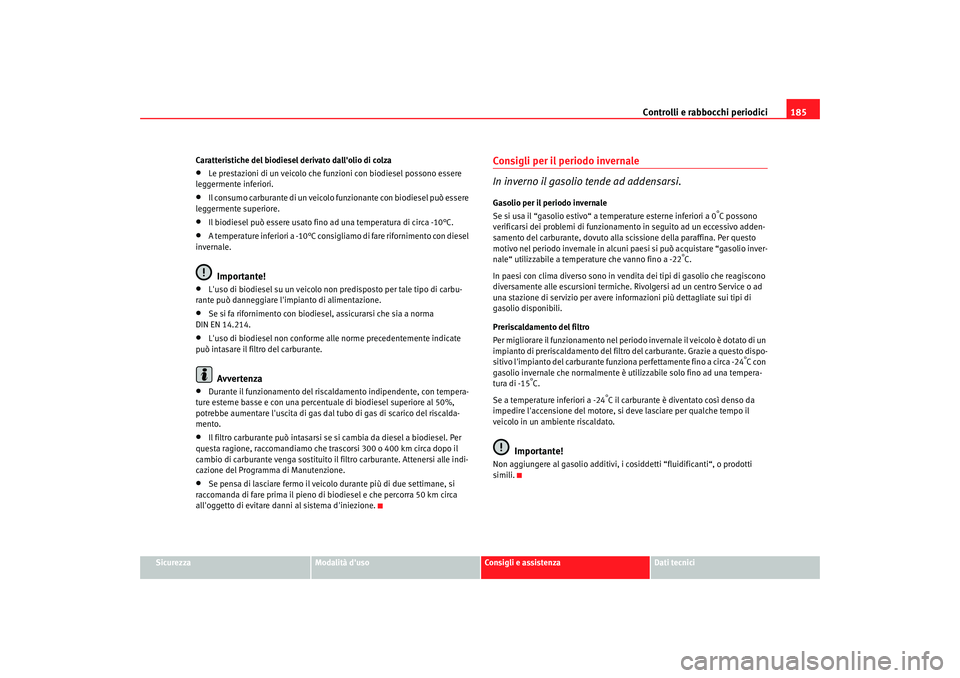

Caratteristiche del biodiesel derivato dall'olio di colza
•
Le prestazioni di un veicolo che funzioni con biodiesel possono essere
leggermente inferiori.
•
Il consumo carburante di un veicolo funzionante con biodiesel può essere
leggermente superiore.
•
Il biodiesel può essere usato fino ad una temperatura di circa -10°C.
•
A temperature inferiori a -10°C consigli amo di fare rifornimento con diesel
invernale.Importante!
•
L'uso di biodiesel su un veicolo non predisposto per tale tipo di carbu-
rante può danneggiare l'impianto di alimentazione.
•
Se si fa rifornimento con biodiesel, assicurarsi che sia a norma
DIN EN 14.214.
•
L'uso di biodiesel non conforme al le norme precedentemente indicate
può intasare il filtro del carburante.Avvertenza
•
Durante il funzionamento del riscal damento indipendente, con tempera-
ture esterne basse e con una percentuale di biodiesel superiore al 50%,
potrebbe aumentare l'uscita di gas dal tubo di gas di scarico del riscalda-
mento.
•
Il filtro carburante può intasarsi se si cambia da diesel a biodiesel. Per
questa ragione, raccomandiamo che trascorsi 300 o 400 km circa dopo il
cambio di carburante venga sostituito il filtro carburante. Attenersi alle indi-
cazione del Programma di Manutenzione.
•
Se pensa di lasciare fermo il veic olo durante più di due settimane, si
raccomanda di fare prima il pieno di biodiesel e che percorra 50 km circa
all'oggetto di evitare danni al sistema d'iniezione.
Consigli per il periodo invernale
In inverno il gasolio tende ad addensarsi.Gasolio per il periodo invernale
Se si usa il “gasolio estivo“ a temperature esterne inferiori a 0
°C possono
verificarsi dei problemi di funzionamento in seguito ad un eccessivo adden-
samento del carburante, dovuto alla scissione della paraffina. Per questo
motivo nel periodo invernale in alcuni paesi si può acquistare “gasolio inver-
nale“ utilizzabile a temperature che vanno fino a -22
°C.
In paesi con clima diverso sono in vendita dei tipi di gasolio che reagiscono
diversamente alle escursioni termiche. Rivolgersi ad un centro Service o ad
una stazione di servizio per avere informazioni più dettagliate sui tipi di
gasolio disponibili.
Preriscaldamento del filtro
Per migliorare il funzionamento nel perio do invernale il veicolo è dotato di un
impianto di preriscaldamento del filtro del carburante. Grazie a questo dispo-
sitivo l'impianto del carburante funz iona perfettamente fino a circa -24
°C con
gasolio invernale che normalmente è util izzabile solo fino ad una tempera-
tura di -15
°C.
Se a temperature inferiori a -24
°C il carburante è diventato così denso da
impedire l'accensione del motore, si deve lasciare per qualche tempo il
veicolo in un ambiente riscaldato.
Importante!
Non aggiungere al gasolio additivi, i cosiddetti “fluidificanti“, o prodotti
simili.
COR_ITA_0707 Seite 185 Donnerstag, 2. August 2007 1:06 13

Controlli e rabbocchi periodici

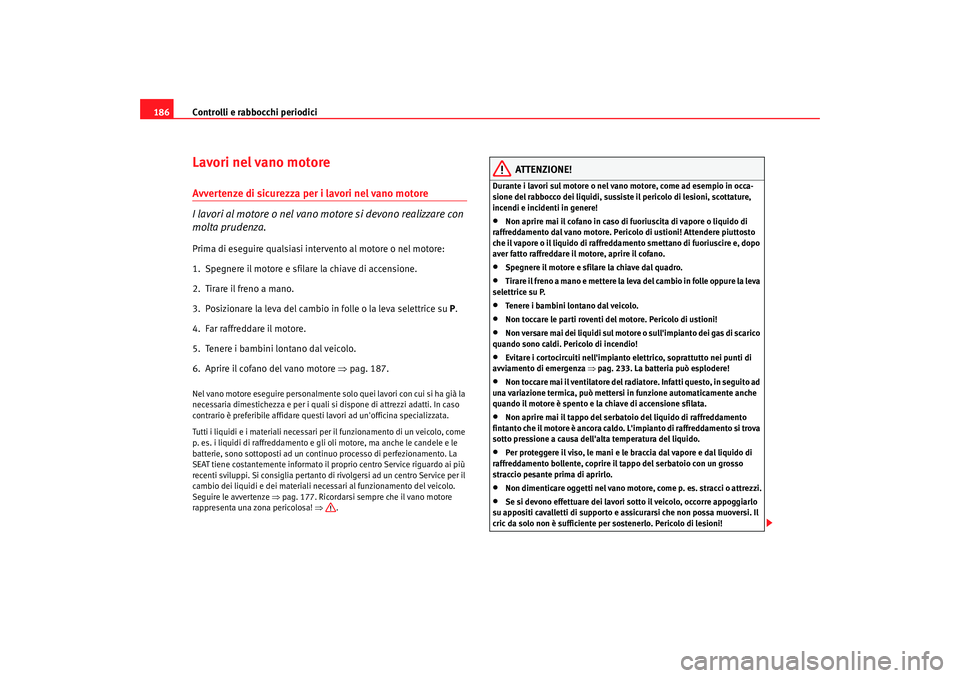

186Lavori nel vano motoreAvvertenze di sicurezza per i lavori nel vano motore
I lavori al motore o nel vano motore si devono realizzare con
molta prudenza.Prima di eseguire qualsiasi intervento al motore o nel motore:
1. Spegnere il motore e sfilare la chiave di accensione.
2. Tirare il freno a mano.
3. Posizionare la leva del cambio in folle o la leva selettrice su P.
4. Far raffreddare il motore.
5. Tenere i bambini lontano dal veicolo.
6. Aprire il cofano del vano motore ⇒pag. 187.Nel vano motore eseguire personalmente so lo quei lavori con cui si ha già la
necessaria dimestichezza e per i quali si dispone di attrezzi adatti. In caso
contrario è preferibile affidare questi lavori ad un'officina specializzata.
Tutti i liquidi e i materiali necessari pe r il funzionamento di un veicolo, come
p. es. i liquidi di raffreddamento e gli oli motore, ma anche le candele e le
batterie, sono sottoposti ad un continuo processo di perfezionamento. La
SEAT tiene costantemente informato il pr oprio centro Service riguardo ai più
recenti sviluppi. Si consiglia pertanto di ri volgersi ad un centro Service per il
cambio dei liquidi e dei materiali nece ssari al funzionamento del veicolo.
Seguire le avvertenze ⇒pag. 177. Ricordarsi sempre che il vano motore
rappresenta una zona pericolosa! ⇒.
ATTENZIONE!
Durante i lavori sul motore o nel vano motore, come ad esempio in occa-
sione del rabbocco dei liquidi, sussiste il pericolo di lesioni, scottature,
incendi e incidenti in genere!•
Non aprire mai il cofano in caso di fuoriuscita di vapore o liquido di
raffreddamento dal vano motore. Pericolo di ustioni! Attendere piuttosto
che il vapore o il liquido di raffredda mento smettano di fuoriuscire e, dopo
aver fatto raffreddare il motore, aprire il cofano.
•
Spegnere il motore e sfilare la chiave dal quadro.
•
Tirare il freno a mano e mettere la leva del cambio in folle oppure la leva
selettrice su P.
•
Tenere i bambini lontano dal veicolo.
•
Non toccare le parti roventi del motore. Pericolo di ustioni!
•
Non versare mai dei liquidi sul motore o sull'impianto dei gas di scarico
quando sono caldi. Pe ricolo di incendio!
•
Evitare i cortocircuiti nell'impianto elettrico, soprattutto nei punti di
avviamento di emergenza ⇒pag. 233. La batteria può esplodere!
•
Non toccare mai il ventilatore del radiatore. Infatti questo, in seguito ad
una variazione termica, può mettersi in funzione automaticamente anche
quando il motore è spento e la chiave di accensione sfilata.
•
Non aprire mai il tappo del serbatoio del liquido di raffreddamento
fintanto che il motore è ancora caldo. L'impianto di raffreddamento si trova
sotto pressione a causa dell'alta temperatura del liquido.
•
Per proteggere il viso, le mani e le braccia dal vapore e dal liquido di
raffreddamento bollente, coprire il tappo del serbatoio con un grosso
straccio pesante prima di aprirlo.
•
Non dimenticare oggetti nel vano moto re, come p. es. stracci o attrezzi.
•
Se si devono effettuare dei lavori sotto il veicolo, occorre appoggiarlo
su appositi cavalletti di supporto e assicurarsi che non possa muoversi. Il
cric da solo non è sufficiente per sostenerlo. Pericolo di lesioni!
COR_ITA_0707 Seite 186 Donnerstag, 2. August 2007 1:06 13

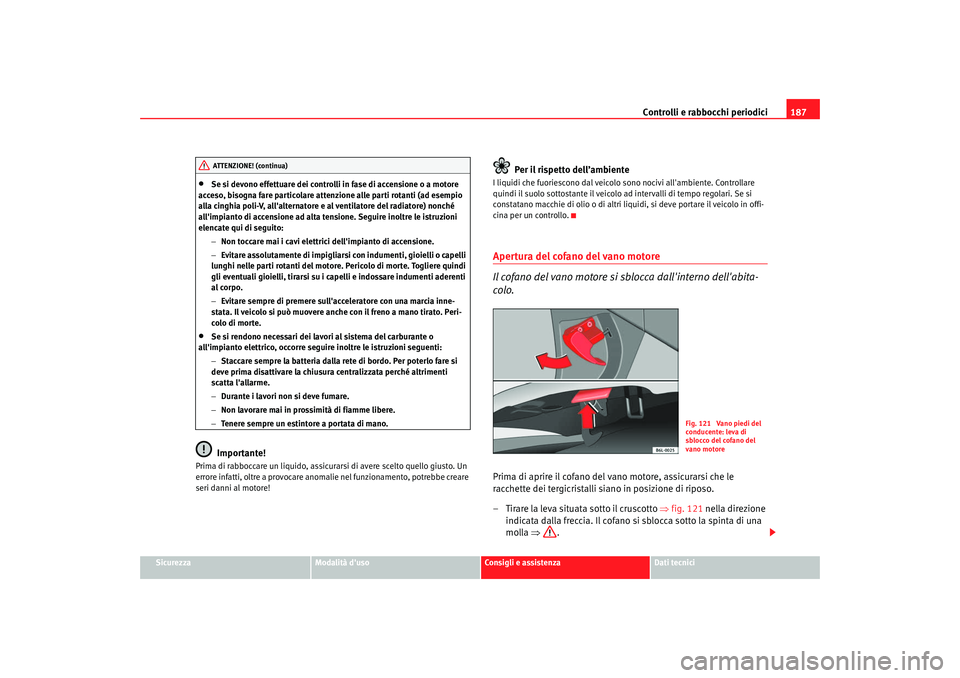

Controlli e rabbocchi periodici187
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
Se si devono effettuare dei controlli in fase di accensione o a motore
acceso, bisogna fare particolare attenzione alle parti rotanti (ad esempio
alla cinghia poli-V, all'alternatore e al ventilatore del radiatore) nonché
all'impianto di accensione ad alta tensione. Seguire inoltre le istruzioni
elencate qui di seguito:
−Non toccare mai i cavi elettrici dell'impianto di accensione.
− Evitare assolutamente di impigliarsi con indumenti, gioielli o capelli
lunghi nelle parti rotanti del motore. Pericolo di morte. Togliere quindi
gli eventuali gioielli, tirarsi su i capelli e indossare indumenti aderenti
al corpo.
− Evitare sempre di premere sull'acceleratore con una marcia inne-
stata. Il veicolo si può muovere anche con il freno a mano tirato. Peri-
colo di morte.
•
Se si rendono necessari dei lavori al sistema del carburante o
all'impianto elettrico, occorre seguire inoltre le istruzioni seguenti:
−Staccare sempre la batteria dalla rete di bordo. Per poterlo fare si
deve prima disattivare la chiusura centralizzata perché altrimenti
scatta l'allarme.
− Durante i lavori non si deve fumare.
− Non lavorare mai in prossimità di fiamme libere.
− Tenere sempre un estintore a portata di mano.Importante!
Prima di rabboccare un liquido, assicurarsi di avere scelto quello giusto. Un
errore infatti, oltre a provocare anomalie nel funzionamento, potrebbe creare
seri danni al motore!
Per il rispetto dell’ambiente
I liquidi che fuoriescono dal veicolo sono nocivi all'ambiente. Controllare
quindi il suolo sottostante il veicolo ad intervalli di tempo regolari. Se si
constatano macchie di olio o di altri liquidi, si deve portare il veicolo in offi-
cina per un controllo.Apertura del cofano del vano motore
Il cofano del vano motore si sblocca dall'interno dell'abita-
colo.Prima di aprire il cofano del vano motore, assicurarsi che le
racchette dei tergicristalli siano in posizione di riposo.
– Tirare la leva situata sotto il cruscotto ⇒fig. 121 nella direzione
indicata dalla freccia. Il cofano si sblocca sotto la spinta di una
molla ⇒ .
ATTENZIONE! (continua)
Fig. 121 Vano piedi del
conducente: leva di
sblocco del cofano del
vano motore
COR_ITA_0707 Seite 187 Donnerstag, 2. August 2007 1:06 13

Controlli e rabbocchi periodici
188

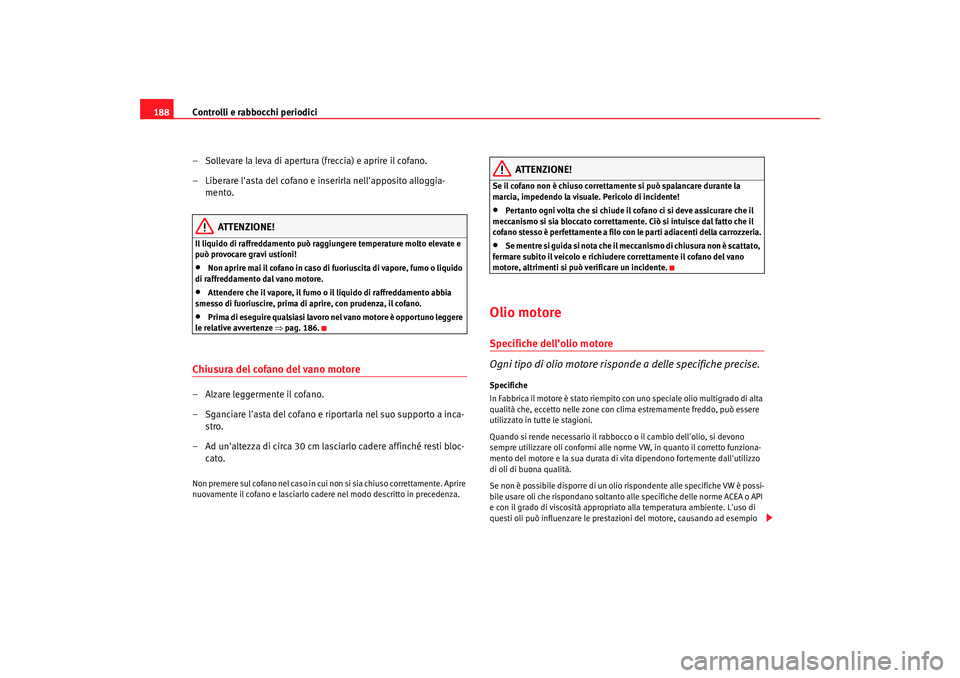

– Sollevare la leva di apertura (freccia) e aprire il cofano.
– Liberare l'asta del cofano e inserirla nell'apposito alloggia-mento.
ATTENZIONE!
Il liquido di raffreddamento può ra ggiungere temperature molto elevate e
può provocare gravi ustioni!•
Non aprire mai il cofano in caso di fuoriuscita di vapore, fumo o liquido
di raffreddamento dal vano motore.
•
Attendere che il vapore, il fumo o il liquido di raffreddamento abbia
smesso di fuoriuscire, prima di aprire, con prudenza, il cofano.
•
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le relative avvertenze ⇒ pag. 186.
Chiusura del cofano del vano motore– Alzare leggermente il cofano.
– Sganciare l'asta del cofano e riportarla nel suo supporto a inca-
stro.
– Ad un'altezza di circa 30 cm lasciarlo cadere affinché resti bloc- cato.Non premere sul cofano nel caso in cui non si sia chiuso correttamente. Aprire
nuovamente il cofano e lasciarlo cadere nel modo descritto in precedenza.
ATTENZIONE!
Se il cofano non è chiuso correttamente si può spalancare durante la
marcia, impedendo la visuale. Pericolo di incidente!•
Pertanto ogni volta che si chiude il cofano ci si deve assicurare che il
meccanismo si sia bloccato correttament e. Ciò si intuisce dal fatto che il
cofano stesso è perfettamente a filo con le parti adiacenti della carrozzeria.
•
Se mentre si guida si nota che il meccanismo di chiusura non è scattato,
fermare subito il veicolo e richiudere correttamente il cofano del vano
motore, altrimenti si può verificare un incidente.
Olio motoreSpecifiche dell'olio motore
Ogni tipo di olio motore risponde a delle specifiche precise.Specifiche
In Fabbrica il motore è stato riempito co n uno speciale olio multigrado di alta
qualità che, eccetto nelle zone con clima estremamente freddo, può essere
utilizzato in tutte le stagioni.
Quando si rende necessario il rabbocco o il cambio dell'olio, si devono
sempre utilizzare oli conformi alle norme VW, in quanto il corretto funziona-
mento del motore e la sua durata di vi ta dipendono fortemente dall'utilizzo
di oli di buona qualità.
Se non è possibile disporre di un olio rispondente alle specifiche VW è possi-
bile usare oli che rispondano soltanto alle specifiche delle norme ACEA o API
e con il grado di viscosità appropriato alla temperatura ambiente. L'uso di
questi oli può influenzare le prestazioni del motore, causando ad esempio
COR_ITA_0707 Seite 188 Donnerstag, 2. August 2007 1:06 13
