Seat Exeo ST 2009 Betriebsanleitung (in German)

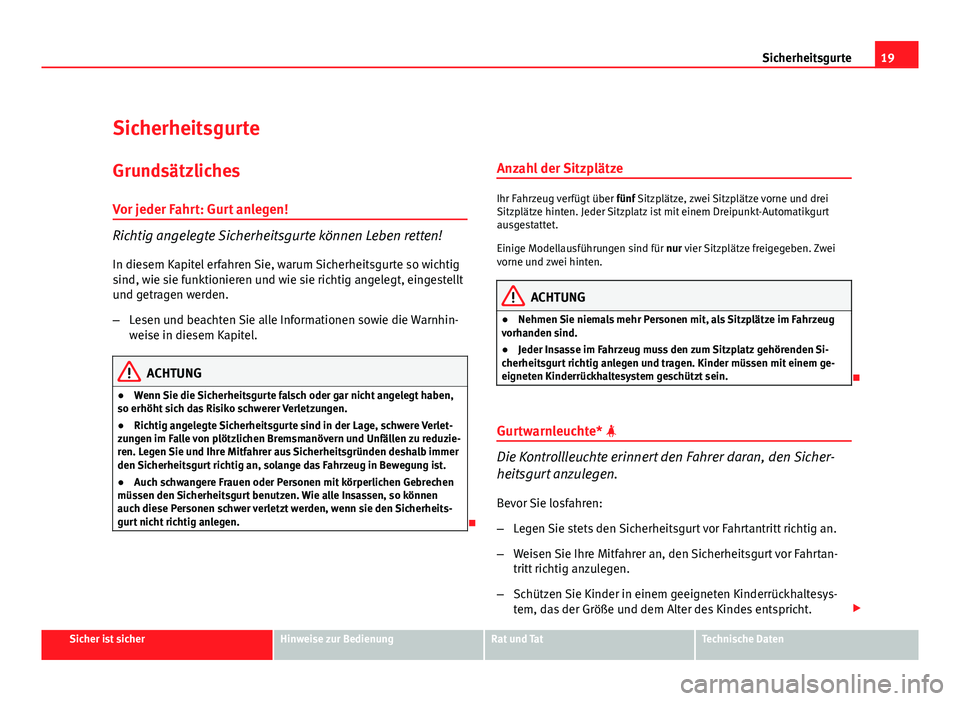

19
Sicherheitsgurte
Sicherheitsgurte Grundsätzliches
Vor jeder Fahrt: Gurt anlegen!
Richtig angelegte Sicherheitsgurte können Leben retten!
In diesem Kapitel erfahren Sie, warum Sicherheitsgurte so wichtig
sind, wie sie funktionieren und wie sie richtig angelegt, eingestellt
und getragen werden.
– Lesen und beachten Sie alle Informationen sowie die Warnhin-
weise in diesem Kapitel.
ACHTUNG
● Wenn Sie die Sicherheitsgurte falsch oder gar nicht angelegt haben,
so erhöht sich das Risiko schwerer Verletzungen.
● Richtig angelegte Sicherheitsgurte sind in der Lage, schwere Verlet-
zungen im Falle von plötzlichen Bremsmanövern und Unfällen zu reduzie-
ren. Legen Sie und Ihre Mitfahrer aus Sicherheitsgründen deshalb immer
den Sicherheitsgurt richtig an, solange das Fahrzeug in Bewegung ist.
● Auch schwangere Frauen oder Personen mit körperlichen Gebrechen
müssen den Sicherheitsgurt benutzen. Wie alle Insassen, so können
auch diese Personen schwer verletzt werden, wenn sie den Sicherheits-
gurt nicht richtig anlegen.
 Anzahl der Sitzplätze
Ihr Fahrzeug verfügt über
fünf Sitzplätze, zwei Sitzplätze vorne und drei
Sitzplätze hinten. Jeder Sitzplatz ist mit einem Dreipunkt-Automatikgurt
ausgestattet.
Einige Modellausführungen sind für nur vier Sitzplätze freigegeben. Zwei
vorne und zwei hinten.
ACHTUNG
● Nehmen Sie niemals mehr Personen mit, als Sitzplätze im Fahrzeug
vorhanden sind.
● Jeder Insasse im Fahrzeug muss den zum Sitzplatz gehörenden Si-
cherheitsgurt richtig anlegen und tragen. Kinder müssen mit einem ge-
eigneten Kinderrückhaltesystem geschützt sein.

Gurtwarnleuchte* 
Die Kontrollleuchte erinnert den Fahrer daran, den Sicher-
heitsgurt anzulegen. Bevor Sie losfahren:
– Legen Sie stets den Sicherheitsgurt vor Fahrtantritt richtig an.
– Weisen Sie Ihre Mitfahrer an, den Sicherheitsgurt vor Fahrtan-
tritt richtig anzulegen.
– Schützen Sie Kinder in einem geeigneten Kinderrückhaltesys-
tem, das der Größe und dem Alter des Kindes entspricht. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

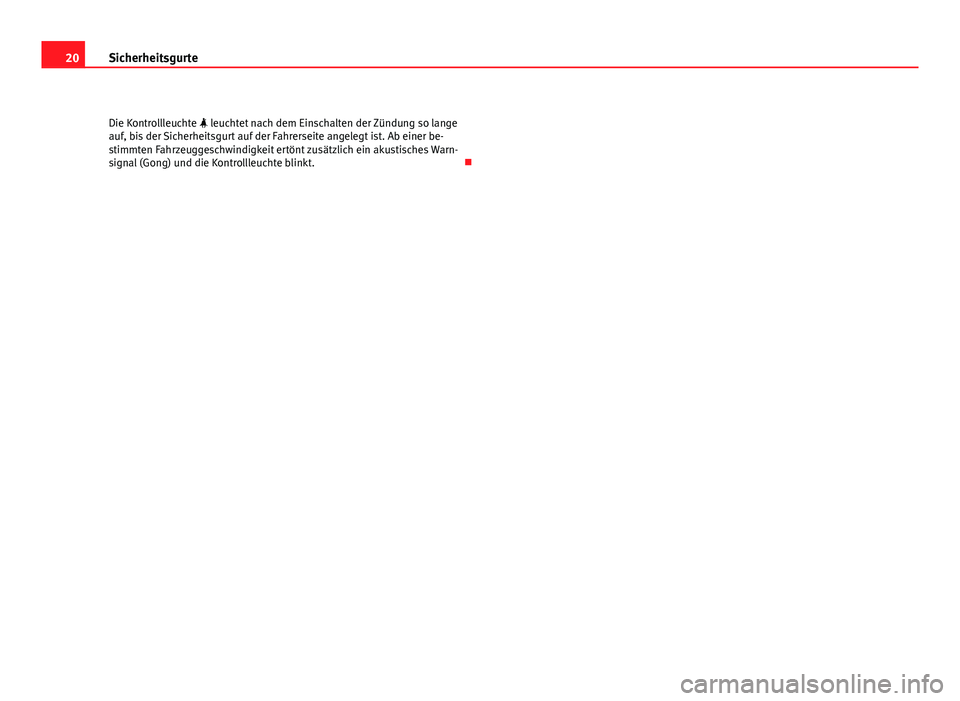

20Sicherheitsgurte
Die Kontrollleuchte  leuchtet nach dem Einschalten der Zündung so lange
auf, bis der Sicherheitsgurt auf der Fahrerseite angelegt ist. Ab einer be-
stimmten Fahrzeuggeschwindigkeit ertönt zusätzlich ein akustisches Warn-
signal (Gong) und die Kontrollleuchte blinkt. 

21
Sicherheitsgurte

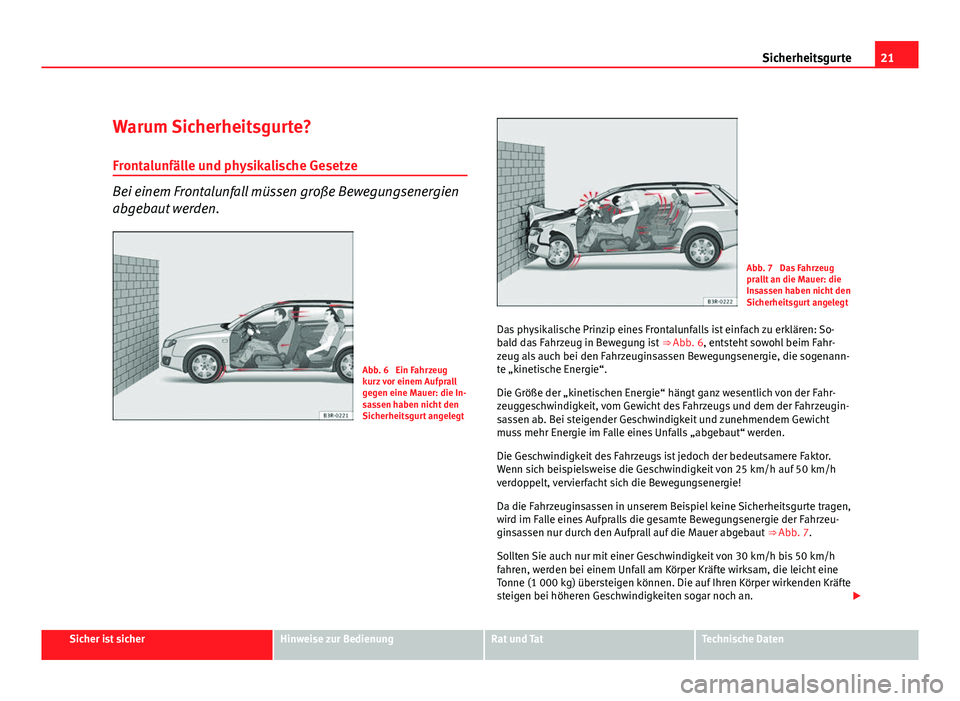

Warum Sicherheitsgurte? Frontalunfälle und physikalische Gesetze
Bei einem Frontalunfall müssen große Bewegungsenergien
abgebaut werden.
Abb. 6 Ein Fahrzeug
kurz vor einem Aufprall
gegen eine Mauer: die In-
sassen haben nicht den
Sicherheitsgurt angelegt
Abb. 7 Das Fahrzeug
prallt an die Mauer: die
Insassen haben nicht den
Sicherheitsgurt angelegt
Das physikalische Prinzip eines Frontalunfalls ist einfach zu erklären: So-
bald das Fahrzeug in Bewegung ist ⇒ Abb. 6, entsteht sowohl beim Fahr-
zeug als auch bei den Fahrzeuginsassen Bewegungsenergie, die sogenann-
te „kinetische Energie“.
Die Größe der „kinetischen Energie“ hängt ganz wesentlich von der Fahr-
zeuggeschwindigkeit, vom Gewicht des Fahrzeugs und dem der Fahrzeugin-
sassen ab. Bei steigender Geschwindigkeit und zunehmendem Gewicht
muss mehr Energie im Falle eines Unfalls „abgebaut“ werden.
Die Geschwindigkeit des Fahrzeugs ist jedoch der bedeutsamere Faktor.
Wenn sich beispielsweise die Geschwindigkeit von 25 km/h auf 50 km/h
verdoppelt, vervierfacht sich die Bewegungsenergie!
Da die Fahrzeuginsassen in unserem Beispiel keine Sicherheitsgurte tragen,
wird im Falle eines Aufpralls die gesamte Bewegungsenergie der Fahrzeu-
ginsassen nur durch den Aufprall auf die Mauer abgebaut ⇒ Abb. 7.
Sollten Sie auch nur mit einer Geschwindigkeit von 30 km/h bis 50 km/h
fahren, werden bei einem Unfall am Körper Kräfte wirksam, die leicht eine
Tonne (1 000 kg) übersteigen können. Die auf Ihren Körper wirkenden Kräfte
steigen bei höheren Geschwindigkeiten sogar noch an. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

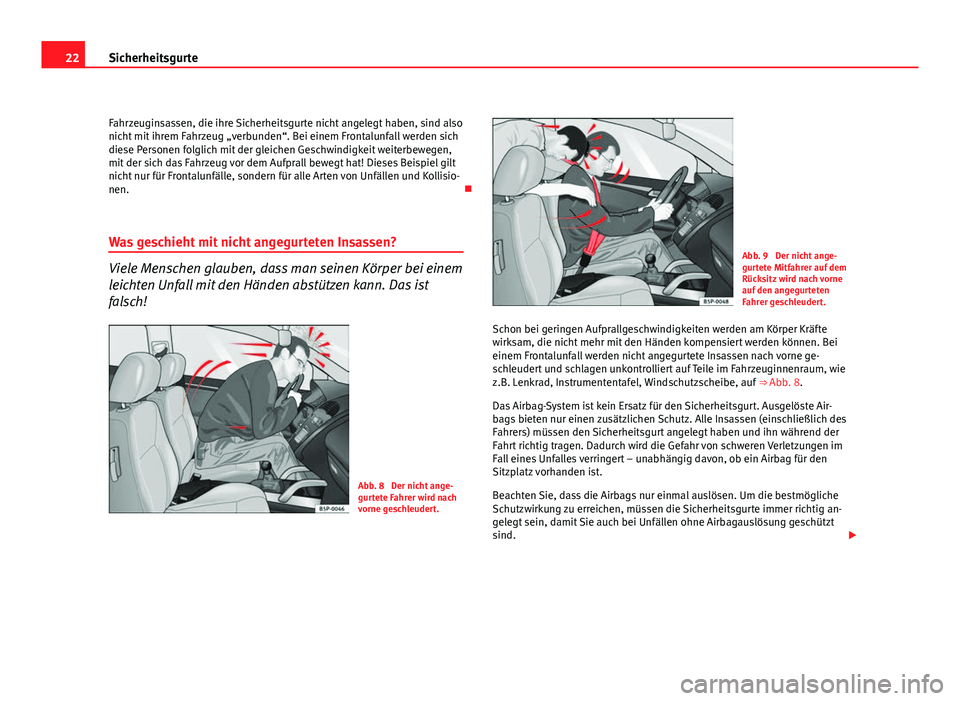

22Sicherheitsgurte
Fahrzeuginsassen, die ihre Sicherheitsgurte nicht angelegt haben, sind also
nicht mit ihrem Fahrzeug „verbunden“. Bei einem Frontalunfall werden sich
diese Personen folglich mit der gleichen Geschwindigkeit weiterbewegen,
mit der sich das Fahrzeug vor dem Aufprall bewegt hat! Dieses Beispiel gilt
nicht nur für Frontalunfälle, sondern für alle Arten von Unfällen und Kollisio-
nen. 
Was geschieht mit nicht angegurteten Insassen?
Viele Menschen glauben, dass man seinen Körper bei einem
leichten Unfall mit den Händen abstützen kann. Das ist
falsch!
Abb. 8 Der nicht ange-
gurtete Fahrer wird nach
vorne geschleudert.
Abb. 9 Der nicht ange-
gurtete Mitfahrer auf dem
Rücksitz wird nach vorne
auf den angegurteten
Fahrer geschleudert.
Schon bei geringen Aufprallgeschwindigkeiten werden am Körper Kräfte
wirksam, die nicht mehr mit den Händen kompensiert werden können. Bei
einem Frontalunfall werden nicht angegurtete Insassen nach vorne ge-
schleudert und schlagen unkontrolliert auf Teile im Fahrzeuginnenraum, wie
z.B. Lenkrad, Instrumententafel, Windschutzscheibe, auf ⇒ Abb. 8.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt. Ausgelöste Air-
bags bieten nur einen zusätzlichen Schutz. Alle Insassen (einschließlich des
Fahrers) müssen den Sicherheitsgurt angelegt haben und ihn während der
Fahrt richtig tragen. Dadurch wird die Gefahr von schweren Verletzungen im
Fall eines Unfalles verringert – unabhängig davon, ob ein Airbag für den
Sitzplatz vorhanden ist.
Beachten Sie, dass die Airbags nur einmal auslösen. Um die bestmögliche
Schutzwirkung zu erreichen, müssen die Sicherheitsgurte immer richtig an-
gelegt sein, damit Sie auch bei Unfällen ohne Airbagauslösung geschützt
sind. 

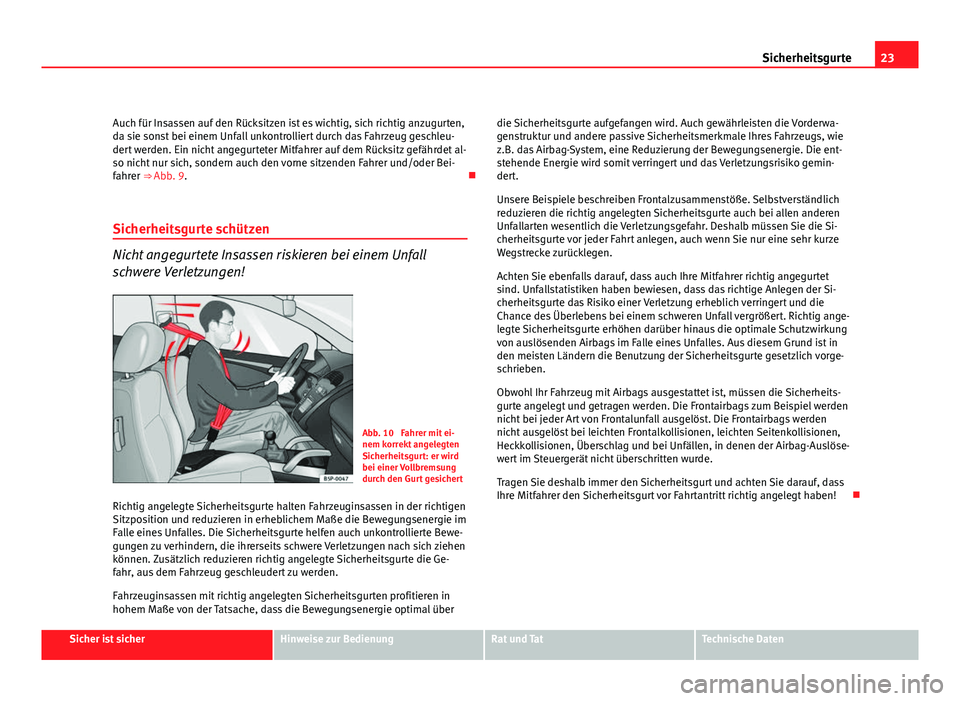

23
Sicherheitsgurte
Auch für Insassen auf den Rücksitzen ist es wichtig, sich richtig anzugurten,
da sie sonst bei einem Unfall unkontrolliert durch das Fahrzeug geschleu-
dert werden. Ein nicht angegurteter Mitfahrer auf dem Rücksitz gefährdet al-
so nicht nur sich, sondern auch den vorne sitzenden Fahrer und/oder Bei-
fahrer ⇒ Abb. 9. 
Sicherheitsgurte schützen
Nicht angegurtete Insassen riskieren bei einem Unfall
schwere Verletzungen!
Abb. 10 Fahrer mit ei-
nem korrekt angelegten
Sicherheitsgurt: er wird
bei einer Vollbremsung
durch den Gurt gesichert
Richtig angelegte Sicherheitsgurte halten Fahrzeuginsassen in der richtigen
Sitzposition und reduzieren in erheblichem Maße die Bewegungsenergie im
Falle eines Unfalles. Die Sicherheitsgurte helfen auch unkontrollierte Bewe-
gungen zu verhindern, die ihrerseits schwere Verletzungen nach sich ziehen
können. Zusätzlich reduzieren richtig angelegte Sicherheitsgurte die Ge-
fahr, aus dem Fahrzeug geschleudert zu werden.
Fahrzeuginsassen mit richtig angelegten Sicherheitsgurten profitieren in
hohem Maße von der Tatsache, dass die Bewegungsenergie optimal über die Sicherheitsgurte aufgefangen wird. Auch gewährleisten die Vorderwa-
genstruktur und andere passive Sicherheitsmerkmale Ihres Fahrzeugs, wie
z.B. das Airbag-System, eine Reduzierung der Bewegungsenergie. Die ent-
stehende Energie wird somit verringert und das Verletzungsrisiko gemin-
dert.
Unsere Beispiele beschreiben Frontalzusammenstöße. Selbstverständlich
reduzieren die richtig angelegten Sicherheitsgurte auch bei allen anderen
Unfallarten wesentlich die Verletzungsgefahr. Deshalb müssen Sie die Si-
cherheitsgurte vor jeder Fahrt anlegen, auch wenn Sie nur eine sehr kurze
Wegstrecke zurücklegen.
Achten Sie ebenfalls darauf, dass auch Ihre Mitfahrer richtig angegurtet
sind. Unfallstatistiken haben bewiesen, dass das richtige Anlegen der Si-
cherheitsgurte das Risiko einer Verletzung erheblich verringert und die
Chance des Überlebens bei einem schweren Unfall vergrößert. Richtig ange-
legte Sicherheitsgurte erhöhen darüber hinaus die optimale Schutzwirkung
von auslösenden Airbags im Falle eines Unfalles. Aus diesem Grund ist in
den meisten Ländern die Benutzung der Sicherheitsgurte gesetzlich vorge-
schrieben.
Obwohl Ihr Fahrzeug mit Airbags ausgestattet ist, müssen die Sicherheits-
gurte angelegt und getragen werden. Die Frontairbags zum Beispiel werden
nicht bei jeder Art von Frontalunfall ausgelöst. Die Frontairbags werden
nicht ausgelöst bei leichten Frontalkollisionen, leichten Seitenkollisionen,
Heckkollisionen, Überschlag und bei Unfällen, in denen der Airbag-Auslöse-
wert im Steuergerät nicht überschritten wurde.
Tragen Sie deshalb immer den Sicherheitsgurt und achten Sie darauf, dass
Ihre Mitfahrer den Sicherheitsgurt vor Fahrtantritt richtig angelegt haben!

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

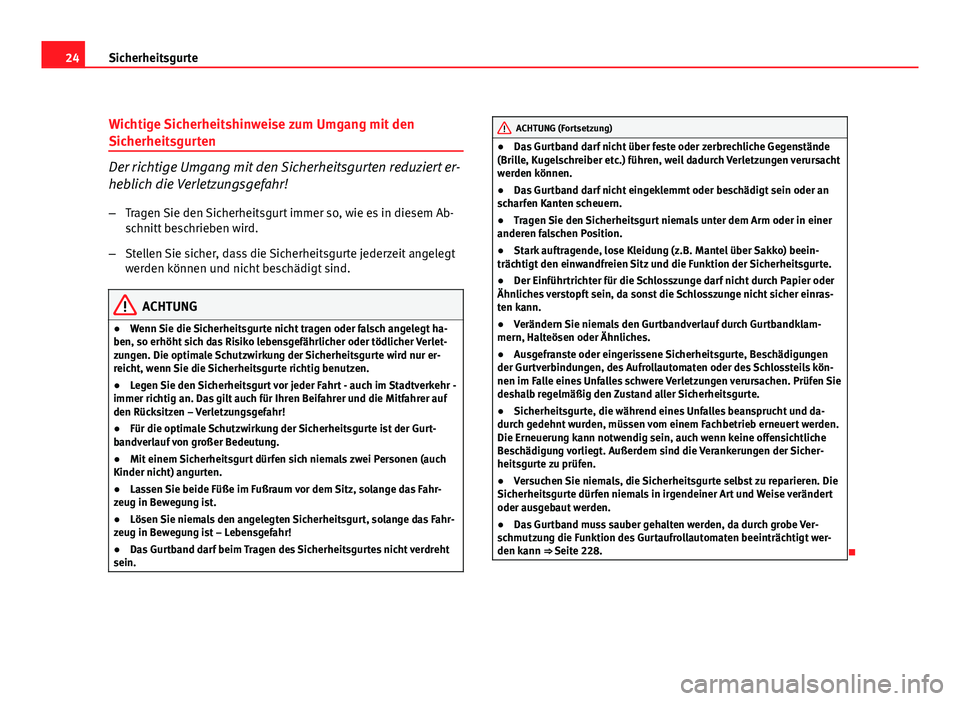

24Sicherheitsgurte
Wichtige Sicherheitshinweise zum Umgang mit den
Sicherheitsgurten
Der richtige Umgang mit den Sicherheitsgurten reduziert er-
heblich die Verletzungsgefahr!
– Tragen Sie den Sicherheitsgurt immer so, wie es in diesem Ab-
schnitt beschrieben wird.
– Stellen Sie sicher, dass die Sicherheitsgurte jederzeit angelegt
werden können und nicht beschädigt sind.
ACHTUNG
● Wenn Sie die Sicherheitsgurte nicht tragen oder falsch angelegt ha-
ben, so erhöht sich das Risiko lebensgefährlicher oder tödlicher Verlet-
zungen. Die optimale Schutzwirkung der Sicherheitsgurte wird nur er-
reicht, wenn Sie die Sicherheitsgurte richtig benutzen.
● Legen Sie den Sicherheitsgurt vor jeder Fahrt - auch im Stadtverkehr -
immer richtig an. Das gilt auch für Ihren Beifahrer und die Mitfahrer auf
den Rücksitzen – Verletzungsgefahr!
● Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurt-
bandverlauf von großer Bedeutung.
● Mit einem Sicherheitsgurt dürfen sich niemals zwei Personen (auch
Kinder nicht) angurten.
● Lassen Sie beide Füße im Fußraum vor dem Sitz, solange das Fahr-
zeug in Bewegung ist.
● Lösen Sie niemals den angelegten Sicherheitsgurt, solange das Fahr-
zeug in Bewegung ist – Lebensgefahr!
● Das Gurtband darf beim Tragen des Sicherheitsgurtes nicht verdreht
sein.
ACHTUNG (Fortsetzung)
● Das Gurtband darf nicht über feste oder zerbrechliche Gegenstände
(Brille, Kugelschreiber etc.) führen, weil dadurch Verletzungen verursacht
werden können.
● Das Gurtband darf nicht eingeklemmt oder beschädigt sein oder an
scharfen Kanten scheuern.
● Tragen Sie den Sicherheitsgurt niemals unter dem Arm oder in einer
anderen falschen Position.
● Stark auftragende, lose Kleidung (z.B. Mantel über Sakko) beein-
trächtigt den einwandfreien Sitz und die Funktion der Sicherheitsgurte.
● Der Einführtrichter für die Schlosszunge darf nicht durch Papier oder
Ähnliches verstopft sein, da sonst die Schlosszunge nicht sicher einras-
ten kann.
● Verändern Sie niemals den Gurtbandverlauf durch Gurtbandklam-
mern, Halteösen oder Ähnliches.
● Ausgefranste oder eingerissene Sicherheitsgurte, Beschädigungen
der Gurtverbindungen, des Aufrollautomaten oder des Schlossteils kön-
nen im Falle eines Unfalles schwere Verletzungen verursachen. Prüfen Sie
deshalb regelmäßig den Zustand aller Sicherheitsgurte.
● Sicherheitsgurte, die während eines Unfalles beansprucht und da-
durch gedehnt wurden, müssen vom einem Fachbetrieb erneuert werden.
Die Erneuerung kann notwendig sein, auch wenn keine offensichtliche
Beschädigung vorliegt. Außerdem sind die Verankerungen der Sicher-
heitsgurte zu prüfen.
● Versuchen Sie niemals, die Sicherheitsgurte selbst zu reparieren. Die
Sicherheitsgurte dürfen niemals in irgendeiner Art und Weise verändert
oder ausgebaut werden.
● Das Gurtband muss sauber gehalten werden, da durch grobe Ver-
schmutzung die Funktion des Gurtaufrollautomaten beeinträchtigt wer-
den kann ⇒  Seite 228.


25

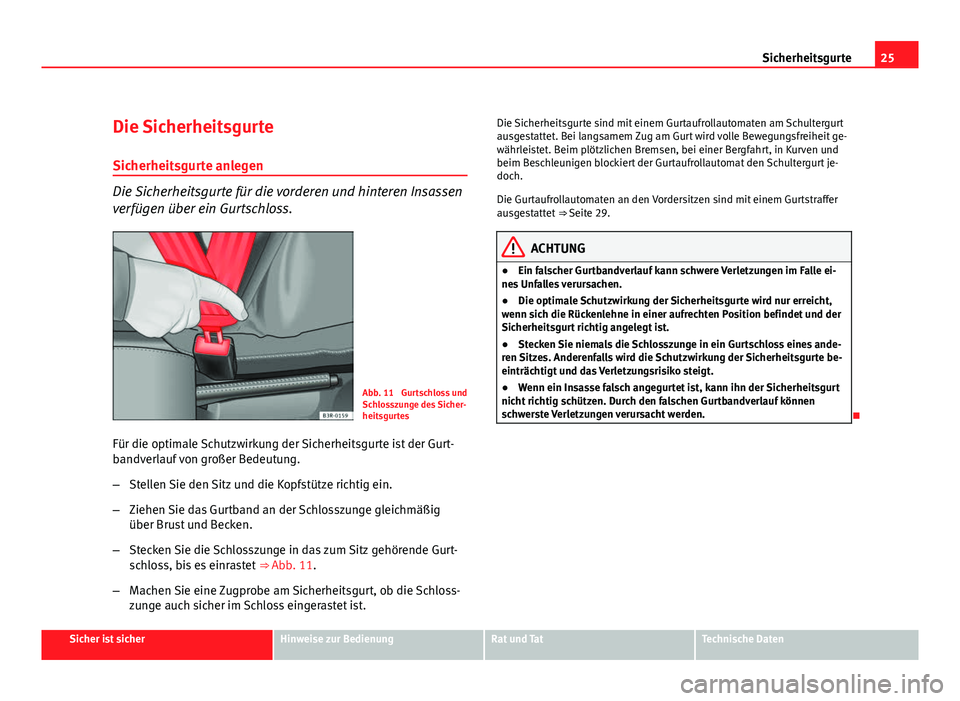

Sicherheitsgurte
Die Sicherheitsgurte Sicherheitsgurte anlegen
Die Sicherheitsgurte für die vorderen und hinteren Insassen
verfügen über ein Gurtschloss.
Abb. 11 Gurtschloss und
Schlosszunge des Sicher-
heitsgurtes
Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurt-
bandverlauf von großer Bedeutung.
– Stellen Sie den Sitz und die Kopfstütze richtig ein.
– Ziehen Sie das Gurtband an der Schlosszunge gleichmäßig
über Brust und Becken.
– Stecken Sie die Schlosszunge in das zum Sitz gehörende Gurt-
schloss, bis es einrastet ⇒ Abb. 11.
– Machen Sie eine Zugprobe am Sicherheitsgurt, ob die Schloss-
zunge auch sicher im Schloss eingerastet ist. Die Sicherheitsgurte sind mit einem Gurtaufrollautomaten am Schultergurt
ausgestattet. Bei langsamem Zug am Gurt wird volle Bewegungsfreiheit ge-
währleistet. Beim plötzlichen Bremsen, bei einer Bergfahrt, in Kurven und
beim Beschleunigen blockiert der Gurtaufrollautomat den Schultergurt je-
doch.
Die Gurtaufrollautomaten an den Vordersitzen sind mit einem Gurtstraffer
ausgestattet
⇒ Seite 29.
ACHTUNG
● Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle ei-
nes Unfalles verursachen.
● Die optimale Schutzwirkung der Sicherheitsgurte wird nur erreicht,
wenn sich die Rückenlehne in einer aufrechten Position befindet und der
Sicherheitsgurt richtig angelegt ist.
● Stecken Sie niemals die Schlosszunge in ein Gurtschloss eines ande-
ren Sitzes. Anderenfalls wird die Schutzwirkung der Sicherheitsgurte be-
einträchtigt und das Verletzungsrisiko steigt.
● Wenn ein Insasse falsch angegurtet ist, kann ihn der Sicherheitsgurt
nicht richtig schützen. Durch den falschen Gurtbandverlauf können
schwerste Verletzungen verursacht werden.

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

26Sicherheitsgurte

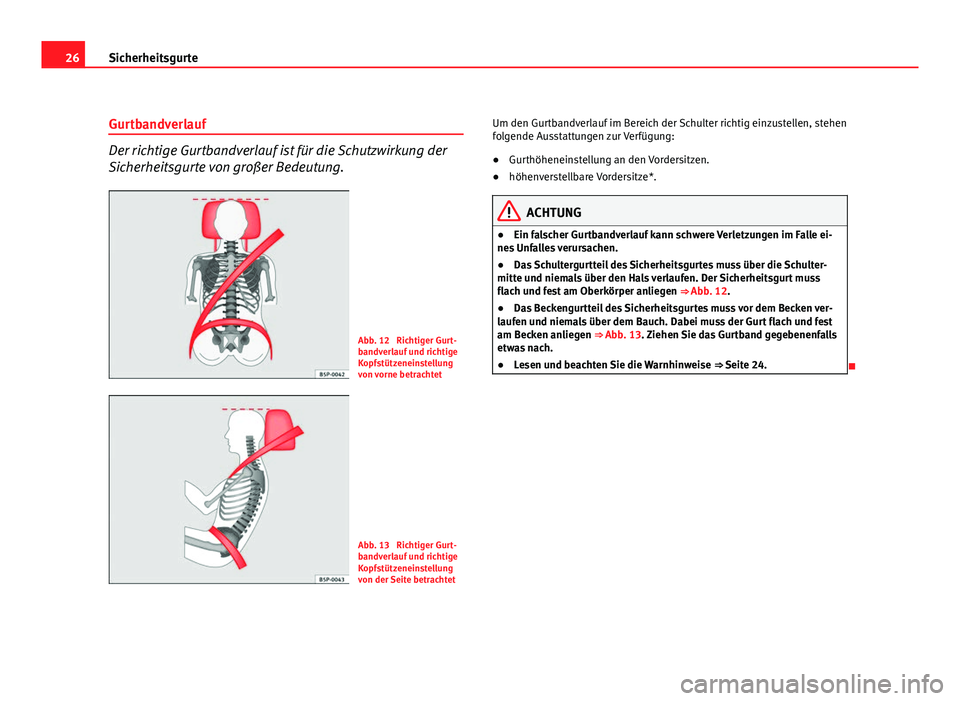

Gurtbandverlauf
Der richtige Gurtbandverlauf ist für die Schutzwirkung der
Sicherheitsgurte von großer Bedeutung.
Abb. 12 Richtiger Gurt-
bandverlauf und richtige
Kopfstützeneinstellung
von vorne betrachtet
Abb. 13 Richtiger Gurt-
bandverlauf und richtige
Kopfstützeneinstellung
von der Seite betrachtet Um den Gurtbandverlauf im Bereich der Schulter richtig einzustellen, stehen
folgende Ausstattungen zur Verfügung:
●
Gurthöheneinstellung an den Vordersitzen.
● höhenverstellbare Vordersitze*.
ACHTUNG
● Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle ei-
nes Unfalles verursachen.
● Das Schultergurtteil des Sicherheitsgurtes muss über die Schulter-
mitte und niemals über den Hals verlaufen. Der Sicherheitsgurt muss
flach und fest am Oberkörper anliegen ⇒ Abb. 12.
● Das Beckengurtteil des Sicherheitsgurtes muss vor dem Becken ver-
laufen und niemals über dem Bauch. Dabei muss der Gurt flach und fest
am Becken anliegen ⇒  Abb. 13. Ziehen Sie das Gurtband gegebenenfalls
etwas nach.
● Lesen und beachten Sie die Warnhinweise ⇒ Seite 24.


27
Sicherheitsgurte

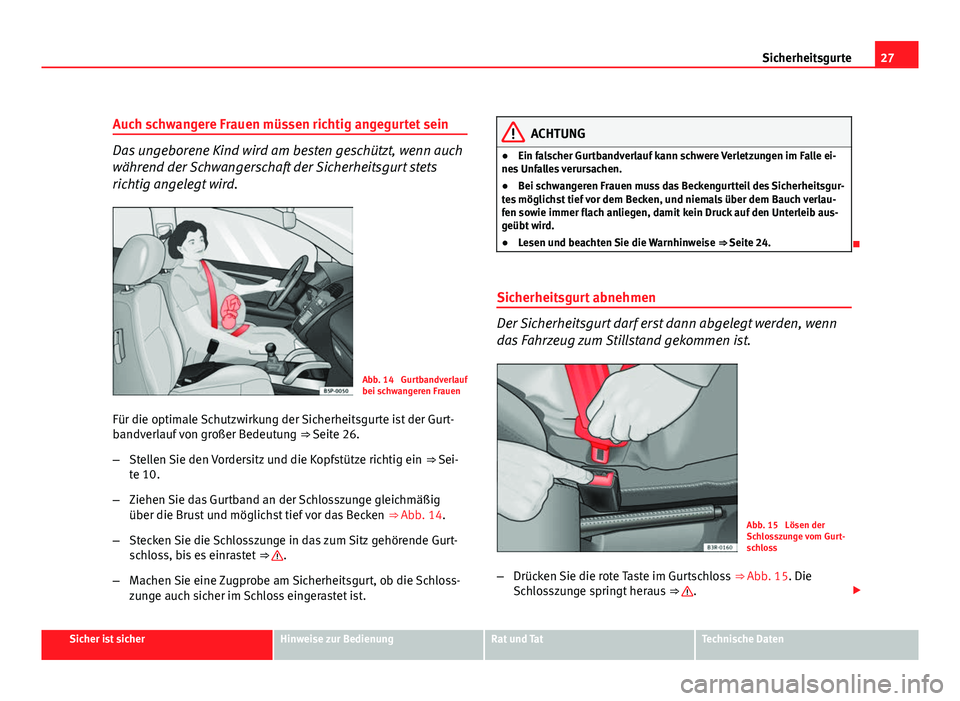

Auch schwangere Frauen müssen richtig angegurtet sein
Das ungeborene Kind wird am besten geschützt, wenn auch
während der Schwangerschaft der Sicherheitsgurt stets
richtig angelegt wird.
Abb. 14 Gurtbandverlauf
bei schwangeren Frauen
Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurt-
bandverlauf von großer Bedeutung ⇒ Seite 26.
– Stellen Sie den Vordersitz und die Kopfstütze richtig ein ⇒ Sei-
te 10.
– Ziehen Sie das Gurtband an der Schlosszunge gleichmäßig
über die Brust und möglichst tief vor das Becken ⇒ Abb. 14.
– Stecken Sie die Schlosszunge in das zum Sitz gehörende Gurt-
schloss, bis es einrastet ⇒ 
.
– Machen Sie eine Zugprobe am Sicherheitsgurt, ob die Schloss-
zunge auch sicher im Schloss eingerastet ist.
ACHTUNG
● Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle ei-
nes Unfalles verursachen.
● Bei schwangeren Frauen muss das Beckengurtteil des Sicherheitsgur-
tes möglichst tief vor dem Becken, und niemals über dem Bauch verlau-
fen sowie immer flach anliegen, damit kein Druck auf den Unterleib aus-
geübt wird.
● Lesen und beachten Sie die Warnhinweise ⇒ Seite 24.

Sicherheitsgurt abnehmen
Der Sicherheitsgurt darf erst dann abgelegt werden, wenn
das Fahrzeug zum Stillstand gekommen ist.
Abb. 15 Lösen der
Schlosszunge vom Gurt-
schloss
– Drücken Sie die rote Taste im Gurtschloss ⇒ Abb. 15. Die
Schlosszunge springt heraus ⇒ 
. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

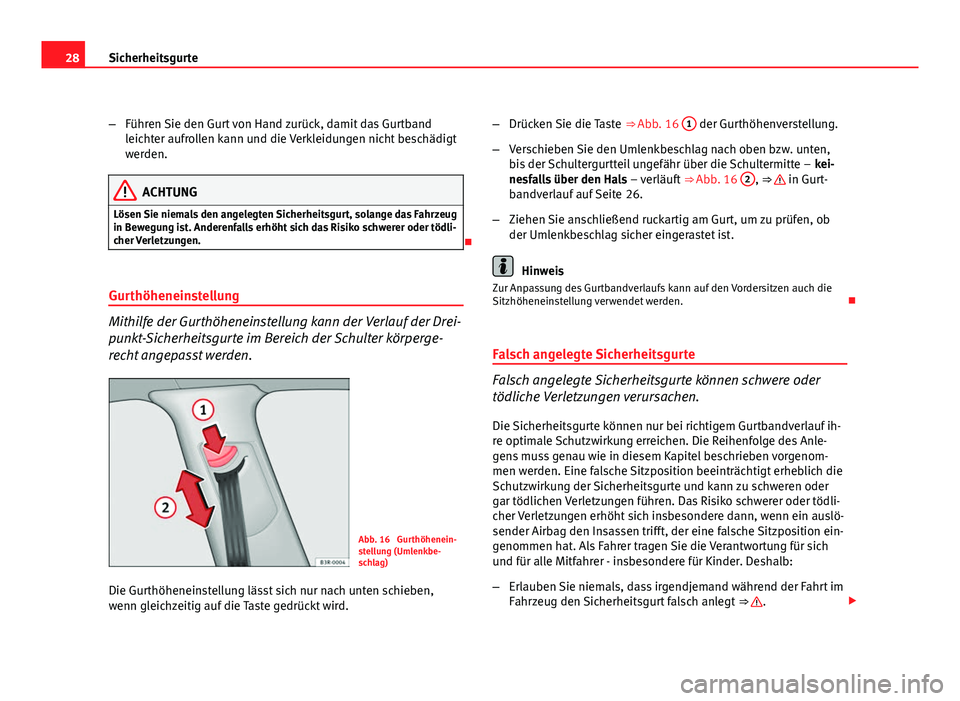

28Sicherheitsgurte
–Führen Sie den Gurt von Hand zurück, damit das Gurtband
leichter aufrollen kann und die Verkleidungen nicht beschädigt
werden.
ACHTUNG
Lösen Sie niemals den angelegten Sicherheitsgurt, solange das Fahrzeug
in Bewegung ist. Anderenfalls erhöht sich das Risiko schwerer oder tödli-
cher Verletzungen.

Gurthöheneinstellung
Mithilfe der Gurthöheneinstellung kann der Verlauf der Drei-
punkt-Sicherheitsgurte im Bereich der Schulter körperge-
recht angepasst werden.
Abb. 16 Gurthöhenein-
stellung (Umlenkbe-
schlag)
Die Gurthöheneinstellung lässt sich nur nach unten schieben,
wenn gleichzeitig auf die Taste gedrückt wird. –
Drücken Sie die Taste ⇒ Abb. 16 1
der Gurthöhenverstellung.
– Verschieben Sie den Umlenkbeschlag nach oben bzw. unten,
bis der Schultergurtteil ungefähr über die Schultermitte – kei-
nesfalls über den Hals – verläuft ⇒ Abb. 16 2
, ⇒  in Gurt-
bandverlauf auf Seite 26.
– Ziehen Sie anschließend ruckartig am Gurt, um zu prüfen, ob
der Umlenkbeschlag sicher eingerastet ist.
Hinweis
Zur Anpassung des Gurtbandverlaufs kann auf den Vordersitzen auch die
Sitzhöheneinstellung verwendet werden. 
Falsch angelegte Sicherheitsgurte
Falsch angelegte Sicherheitsgurte können schwere oder
tödliche Verletzungen verursachen.
Die Sicherheitsgurte können nur bei richtigem Gurtbandverlauf ih-
re optimale Schutzwirkung erreichen. Die Reihenfolge des Anle-
gens muss genau wie in diesem Kapitel beschrieben vorgenom-
men werden. Eine falsche Sitzposition beeinträchtigt erheblich die
Schutzwirkung der Sicherheitsgurte und kann zu schweren oder
gar tödlichen Verletzungen führen. Das Risiko schwerer oder tödli-
cher Verletzungen erhöht sich insbesondere dann, wenn ein auslö-
sender Airbag den Insassen trifft, der eine falsche Sitzposition ein-
genommen hat. Als Fahrer tragen Sie die Verantwortung für sich
und für alle Mitfahrer - insbesondere für Kinder. Deshalb:
– Erlauben Sie niemals, dass irgendjemand während der Fahrt im
Fahrzeug den Sicherheitsgurt falsch anlegt ⇒ 
.
