Situaciones diversas

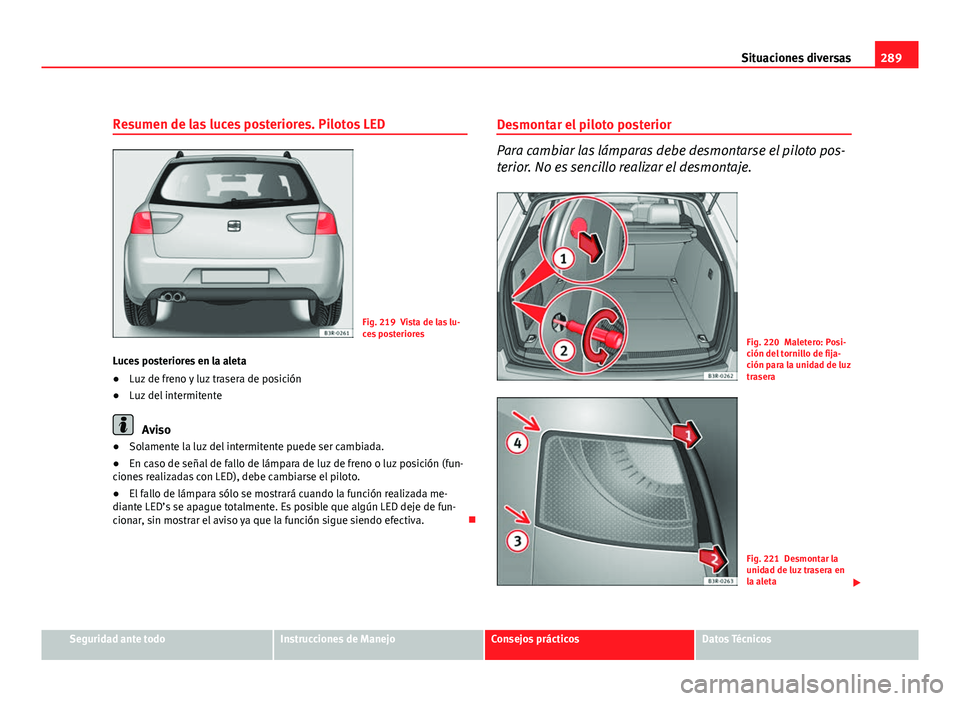

Resumen de las luces posteriores. Pilotos LED
Fig. 219 Vista de las lu-
ces posteriores
Luces posteriores en la aleta
● Luz de freno y luz trasera de posición
● Luz del intermitente
Aviso
● Solamente la luz del intermitente puede ser cambiada.
● En caso de señal de fallo de lámpara de luz de freno o luz posición (fun-
ciones realizadas con LED), debe cambiarse el piloto.
● El fallo de lámpara sólo se mostrará cuando la función realizada me-
diante LED’s se apague totalmente. Es posible que algún LED deje de fun-
cionar, sin mostrar el aviso ya que la función sigue siendo efectiva. Desmontar el piloto posterior
Para cambiar las lámparas debe desmontarse el piloto pos-
terior. No es sencillo realizar el desmontaje.
Fig. 220 Maletero: Posi-
ción del tornillo de fija-
ción para la unidad de luz
trasera
Fig. 221 Desmontar la
unidad de luz trasera en
la aleta

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

290Situaciones diversas

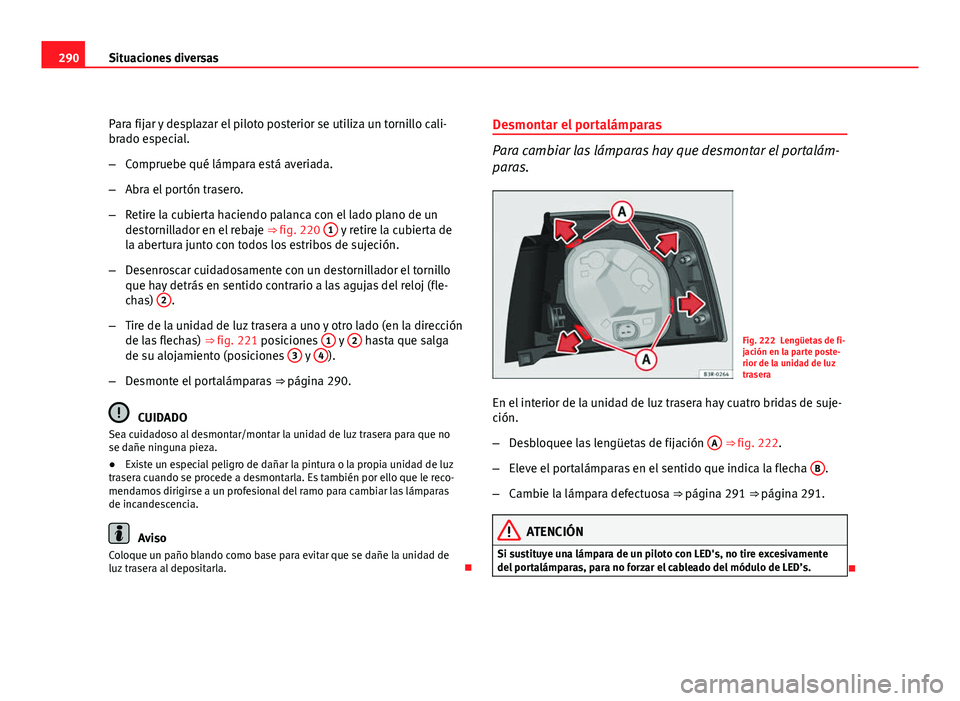

Para fijar y desplazar el piloto posterior se utiliza un tornillo cali-
brado especial.
–Compruebe qué lámpara está averiada.
– Abra el portón trasero.
– Retire la cubierta haciendo palanca con el lado plano de un
destornillador en el rebaje ⇒ fig. 220 1
y retire la cubierta de
la abertura junto con todos los estribos de sujeción.
– Desenroscar cuidadosamente con un destornillador el tornillo
que hay detrás en sentido contrario a las agujas del reloj (fle-
chas) 2
.
– Tire de la unidad de luz trasera a uno y otro lado (en la dirección
de las flechas) ⇒ fig. 221 posiciones 1
y 2 hasta que salga
de su alojamiento (posiciones 3 y 4).
– Desmonte el portalámparas ⇒ página 290.
CUIDADO
Sea cuidadoso al desmontar/montar la unidad de luz trasera para que no
se dañe ninguna pieza.
● Existe un especial peligro de dañar la pintura o la propia unidad de luz
trasera cuando se procede a desmontarla. Es también por ello que le reco-
mendamos dirigirse a un profesional del ramo para cambiar las lámparas
de incandescencia.
Aviso
Coloque un paño blando como base para evitar que se dañe la unidad de
luz trasera al depositarla. Desmontar el portalámparas
Para cambiar las lámparas hay que desmontar el portalám-
paras.
Fig. 222 Lengüetas de fi-
jación en la parte poste-
rior de la unidad de luz
trasera
En el interior de la unidad de luz trasera hay cuatro bridas de suje-
ción.
– Desbloquee las lengüetas de fijación A
⇒ fig. 222.
– Eleve el portalámparas en el sentido que indica la flecha B
.
– Cambie la lámpara defectuosa ⇒ página 291 ⇒  página 291.
ATENCIÓN
Si sustituye una lámpara de un piloto con LED's, no tire excesivamente
del portalámparas, para no forzar el cableado del módulo de LED’s.


291
Situaciones diversas

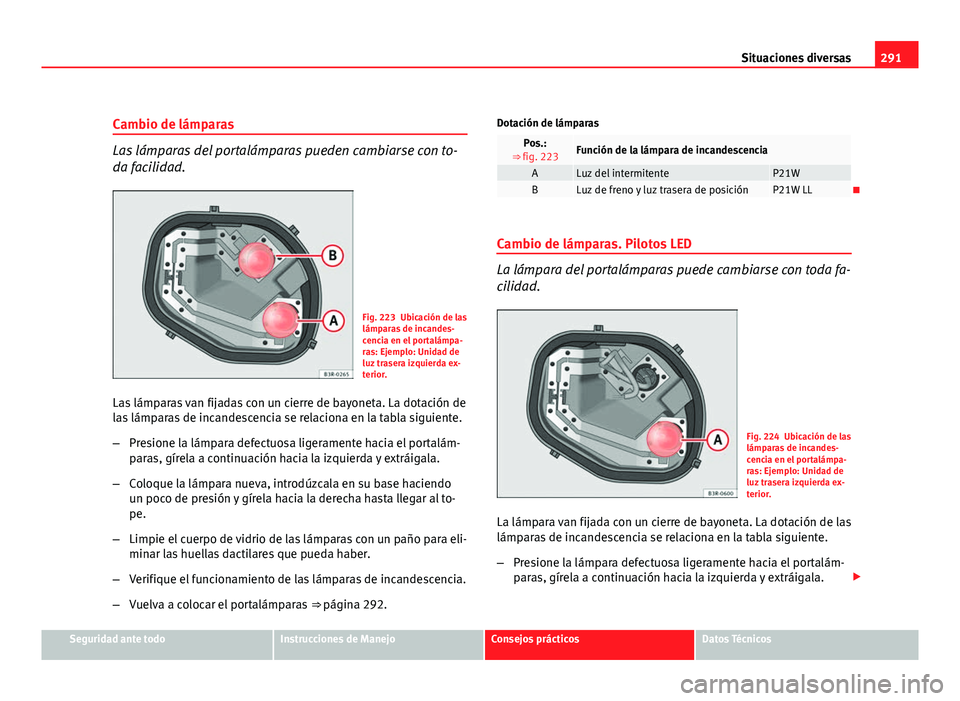

Cambio de lámparas
Las lámparas del portalámparas pueden cambiarse con to-
da facilidad.
Fig. 223 Ubicación de las
lámparas de incandes-
cencia en el portalámpa-
ras: Ejemplo: Unidad de
luz trasera izquierda ex-
terior.
Las lámparas van fijadas con un cierre de bayoneta. La dotación de
las lámparas de incandescencia se relaciona en la tabla siguiente.
– Presione la lámpara defectuosa ligeramente hacia el portalám-
paras, gírela a continuación hacia la izquierda y extráigala.
– Coloque la lámpara nueva, introdúzcala en su base haciendo
un poco de presión y gírela hacia la derecha hasta llegar al to-
pe.
– Limpie el cuerpo de vidrio de las lámparas con un paño para eli-
minar las huellas dactilares que pueda haber.
– Verifique el funcionamiento de las lámparas de incandescencia.
– Vuelva a colocar el portalámparas ⇒ página 292. Dotación de lámparas
Pos.:
⇒ fig. 223Función de la lámpara de incandescencia
ALuz del intermitenteP21WBLuz de freno y luz trasera de posiciónP21W LL
Cambio de lámparas. Pilotos LED
La lámpara del portalámparas puede cambiarse con toda fa-
cilidad.
Fig. 224 Ubicación de las
lámparas de incandes-
cencia en el portalámpa-
ras: Ejemplo: Unidad de
luz trasera izquierda ex-
terior.
La lámpara van fijada con un cierre de bayoneta. La dotación de las
lámparas de incandescencia se relaciona en la tabla siguiente.
– Presione la lámpara defectuosa ligeramente hacia el portalám-
paras, gírela a continuación hacia la izquierda y extráigala. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

292Situaciones diversas
–Coloque la lámpara nueva, introdúzcala en su base haciendo
un poco de presión y gírela hacia la derecha hasta llegar al to-
pe.
– Limpie el cuerpo de vidrio de las lámparas con un paño para eli-
minar las huellas dactilares que pueda haber.
– Verifique el funcionamiento de las lámparas de incandescencia.
– Vuelva a colocar el portalámparas ⇒ página 292.
Dotación de lámparas
Pos.:
⇒ fig. 224Función de la lámpara de incandescencia
ALuz del intermitentePY21W Montar el portalámparas
El portalámparas se monta de un modo sencillo.
Fig. 225 Fije el portalám-
paras en la unidad de luz
trasera
– Compruebe el correcto asiento de la junta en el portalámparas.
– Coloque el portalámparas en la unidad de luz trasera de forma
que asiente correctamente.
– Presione el portalámparas en el faro trasero hasta que encastre.
– Compruebe que las cuatro lengüetas hayan encastrado
⇒ fig. 225 -flechas-.
– Coloque el piloto trasero nuevamente en su sitio
⇒ página 293. 

293
Situaciones diversas

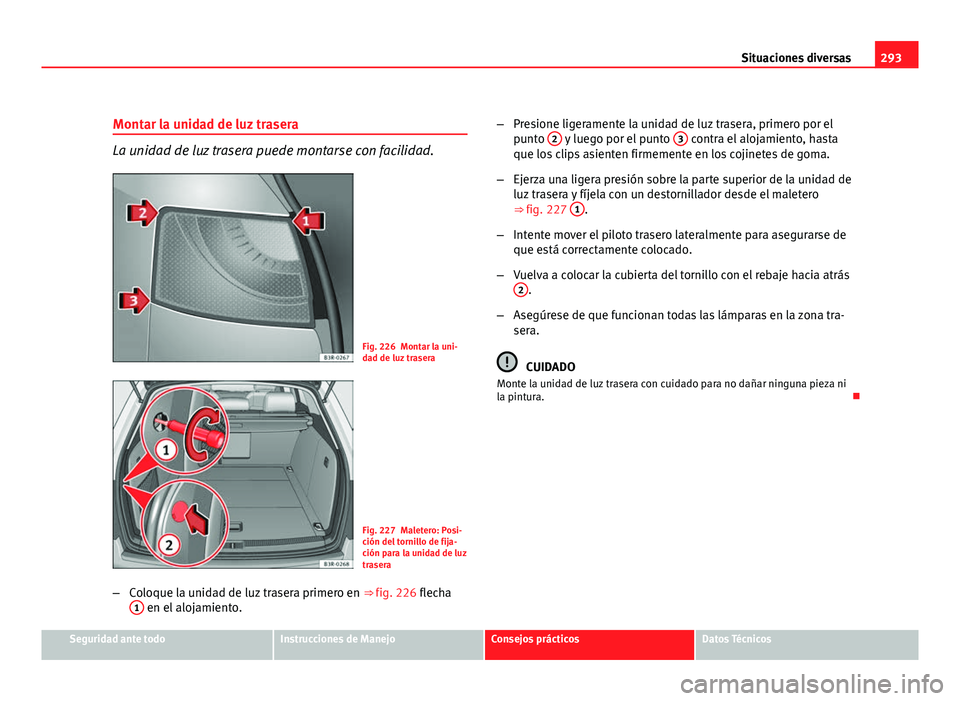

Montar la unidad de luz trasera
La unidad de luz trasera puede montarse con facilidad.
Fig. 226 Montar la uni-
dad de luz trasera
Fig. 227 Maletero: Posi-
ción del tornillo de fija-
ción para la unidad de luz
trasera
– Coloque la unidad de luz trasera primero en ⇒ fig. 226 flecha
1
en el alojamiento. –
Presione ligeramente la unidad de luz trasera, primero por el
punto 2
y luego por el punto 3 contra el alojamiento, hasta
que los clips asienten firmemente en los cojinetes de goma.
– Ejerza una ligera presión sobre la parte superior de la unidad de
luz trasera y fíjela con un destornillador desde el maletero
⇒ fig. 227 1
.
– Intente mover el piloto trasero lateralmente para asegurarse de
que está correctamente colocado.
– Vuelva a colocar la cubierta del tornillo con el rebaje hacia atrás
2
.
– Asegúrese de que funcionan todas las lámparas en la zona tra-
sera.
CUIDADO
Monte la unidad de luz trasera con cuidado para no dañar ninguna pieza ni
la pintura. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

294Situaciones diversas
Sustituir las lámparas posteriores (en el
portón del maletero)
Resumen de las luces posteriores
Fig. 228 Vista de las lu-
ces posteriores
Luces posteriores en el portón del maletero
● Luz trasera de posición
● Luz antiniebla trasera
● Luz de marcha atrás Resumen de las luces posteriores. Pilotos LED
Fig. 229 Vista de las lu-
ces posteriores
Luces posteriores en el portón del maletero
● Luz trasera de posición
● Luz antiniebla trasera
● Luz de marcha atrás
Aviso
● Solamente la luz del antiniebla trasero y la luz de marcha atrás puede
ser cambiada.
● En caso de señal de fallo de lámpara de luz posición (función realizada
con LED), debe cambiarse el piloto.
● El fallo de lámpara sólo se mostrará cuando la función o funciones reali-
zadas mediante LED’s se apaguen totalmente. Es posible que algún LED de-
je de funcionar, sin mostrar el aviso ya que la función sigue siendo efectiva. 

295
Situaciones diversas

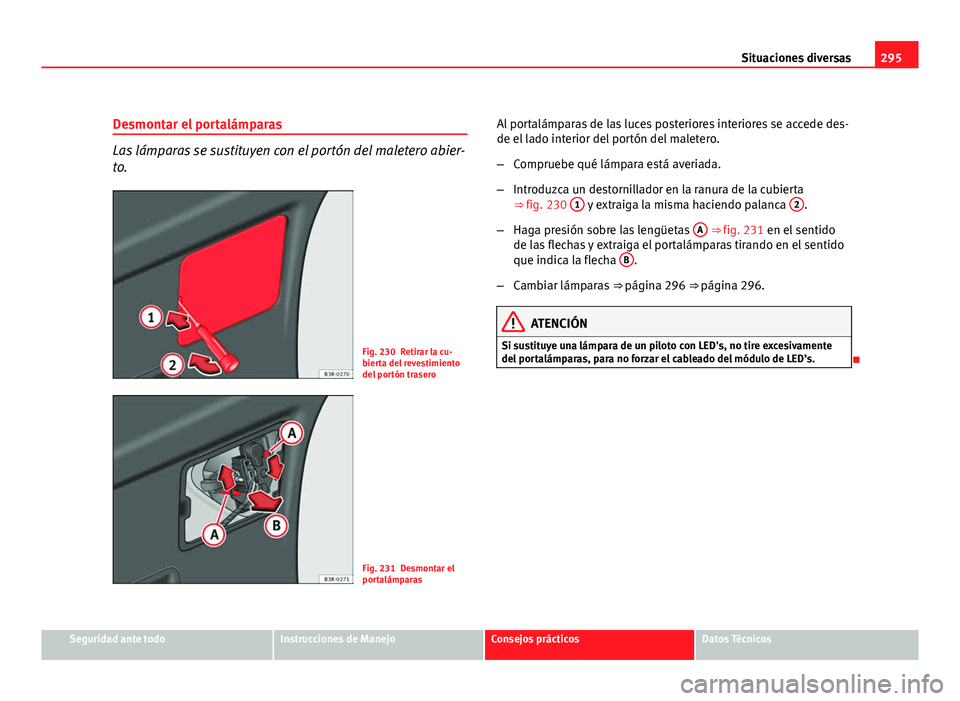

Desmontar el portalámparas
Las lámparas se sustituyen con el portón del maletero abier-
to.
Fig. 230 Retirar la cu-
bierta del revestimiento
del portón trasero
Fig. 231 Desmontar el
portalámparas Al portalámparas de las luces posteriores interiores se accede des-
de el lado interior del portón del maletero.
–
Compruebe qué lámpara está averiada.
– Introduzca un destornillador en la ranura de la cubierta
⇒ fig. 230 1
y extraiga la misma haciendo palanca 2.
– Haga presión sobre las lengüetas A
⇒ fig. 231 en el sentido
de las flechas y extraiga el portalámparas tirando en el sentido
que indica la flecha B
.
– Cambiar lámparas ⇒ página 296 ⇒ página 296.
ATENCIÓN
Si sustituye una lámpara de un piloto con LED's, no tire excesivamente
del portalámparas, para no forzar el cableado del módulo de LED’s.

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

296Situaciones diversas

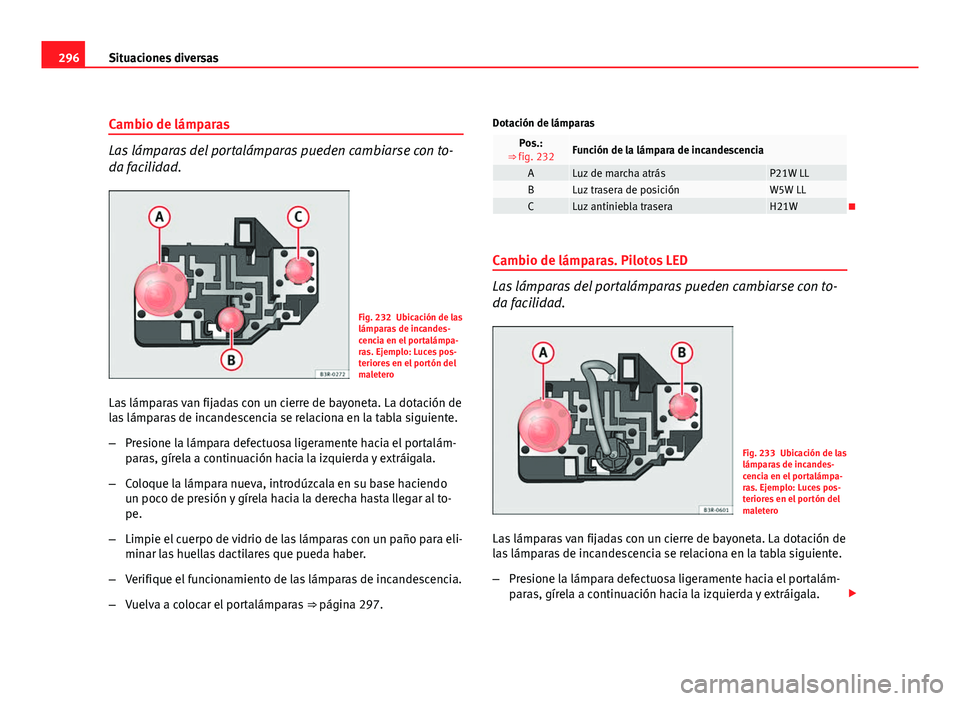

Cambio de lámparas
Las lámparas del portalámparas pueden cambiarse con to-
da facilidad.
Fig. 232 Ubicación de las
lámparas de incandes-
cencia en el portalámpa-
ras. Ejemplo: Luces pos-
teriores en el portón del
maletero
Las lámparas van fijadas con un cierre de bayoneta. La dotación de
las lámparas de incandescencia se relaciona en la tabla siguiente.
– Presione la lámpara defectuosa ligeramente hacia el portalám-
paras, gírela a continuación hacia la izquierda y extráigala.
– Coloque la lámpara nueva, introdúzcala en su base haciendo
un poco de presión y gírela hacia la derecha hasta llegar al to-
pe.
– Limpie el cuerpo de vidrio de las lámparas con un paño para eli-
minar las huellas dactilares que pueda haber.
– Verifique el funcionamiento de las lámparas de incandescencia.
– Vuelva a colocar el portalámparas ⇒ página 297. Dotación de lámparas
Pos.:
⇒ fig. 232Función de la lámpara de incandescencia
ALuz de marcha atrásP21W LLBLuz trasera de posiciónW5W LLCLuz antiniebla traseraH21W
Cambio de lámparas. Pilotos LED
Las lámparas del portalámparas pueden cambiarse con to-
da facilidad.
Fig. 233 Ubicación de las
lámparas de incandes-
cencia en el portalámpa-
ras. Ejemplo: Luces pos-
teriores en el portón del
maletero
Las lámparas van fijadas con un cierre de bayoneta. La dotación de
las lámparas de incandescencia se relaciona en la tabla siguiente.
– Presione la lámpara defectuosa ligeramente hacia el portalám-
paras, gírela a continuación hacia la izquierda y extráigala. 

297
Situaciones diversas
– Coloque la lámpara nueva, introdúzcala en su base haciendo
un poco de presión y gírela hacia la derecha hasta llegar al to-
pe.
– Limpie el cuerpo de vidrio de las lámparas con un paño para eli-
minar las huellas dactilares que pueda haber.
– Verifique el funcionamiento de las lámparas de incandescencia.
– Vuelva a colocar el portalámparas ⇒ página 297.
Dotación de lámparas
Pos.:
⇒ fig. 232Función de la lámpara de incandescencia
ALuz de marcha atrásP21W LLBLuz antiniebla traseraH21W
Montar el portalámparas
El portalámparas se monta de un modo sencillo.
– Coloque el portalámparas en la unidad de luz trasera de forma
que asiente correctamente.
– Presione el portalámparas en el faro trasero hasta que encastre.
– Vuelva a colocar en su lugar la cubierta del revestimiento inte-
rior.
– Asegúrese de que funcionan todas las lámparas en la zona tra-

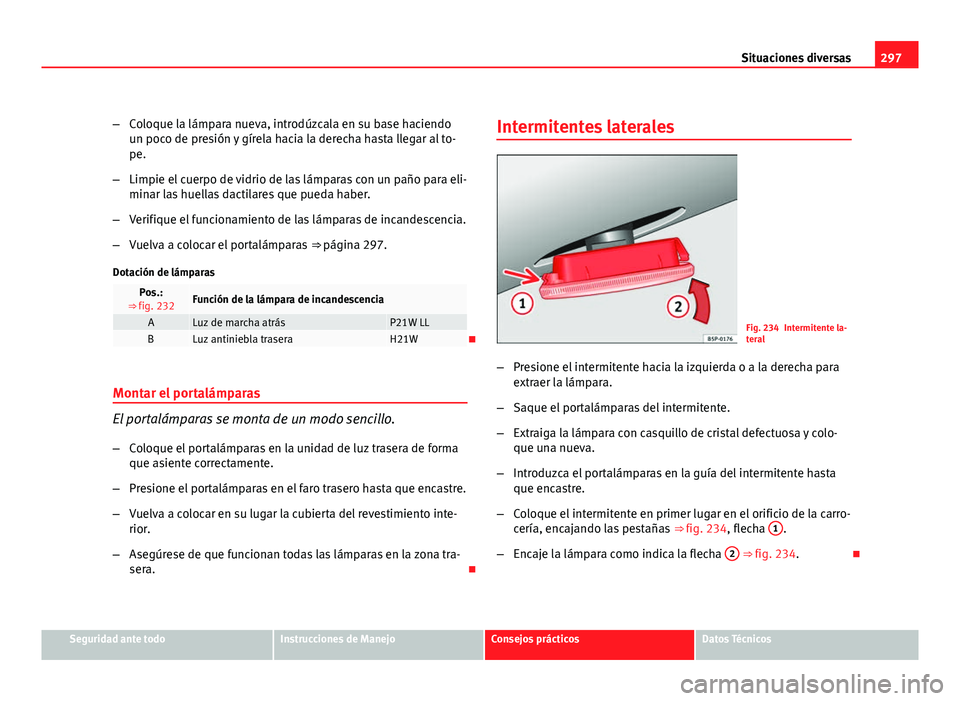

sera. Intermitentes laterales
Fig. 234 Intermitente la-
teral
– Presione el intermitente hacia la izquierda o a la derecha para
extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal defectuosa y colo-
que una nueva.
– Introduzca el portalámparas en la guía del intermitente hasta
que encastre.
– Coloque el intermitente en primer lugar en el orificio de la carro-
cería, encajando las pestañas ⇒ fig. 234, flecha 1
.
– Encaje la lámpara como indica la flecha 2
⇒ fig. 234.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

298Situaciones diversas
Luz del maletero

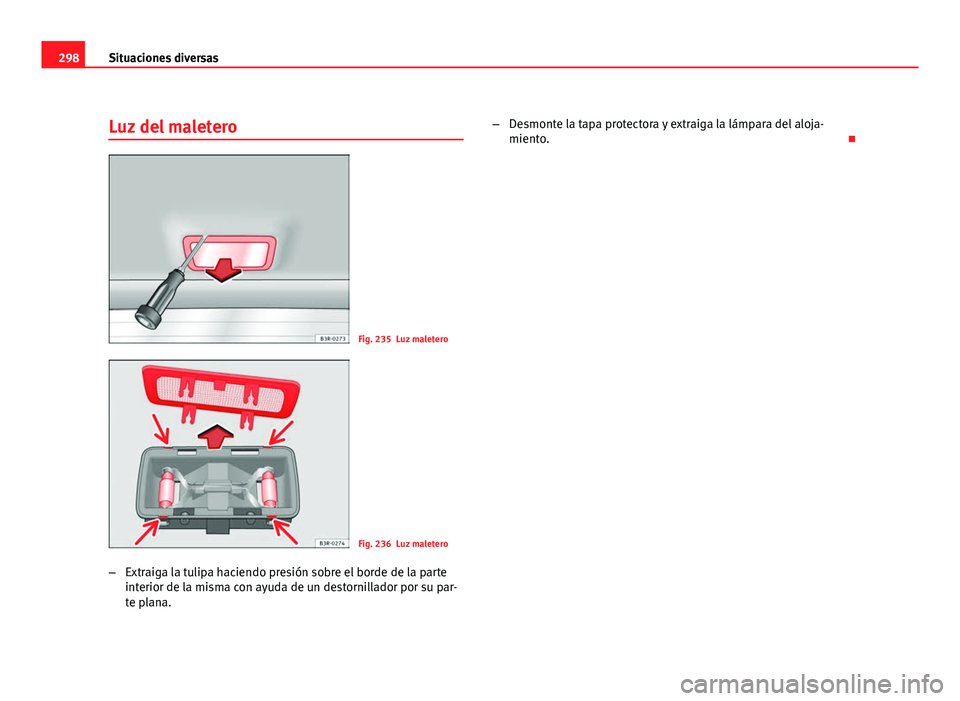

Fig. 235 Luz maletero
Fig. 236 Luz maletero
– Extraiga la tulipa haciendo presión sobre el borde de la parte
interior de la misma con ayuda de un destornillador por su par-
te plana. –
Desmonte la tapa protectora y extraiga la lámpara del aloja-
miento. 
