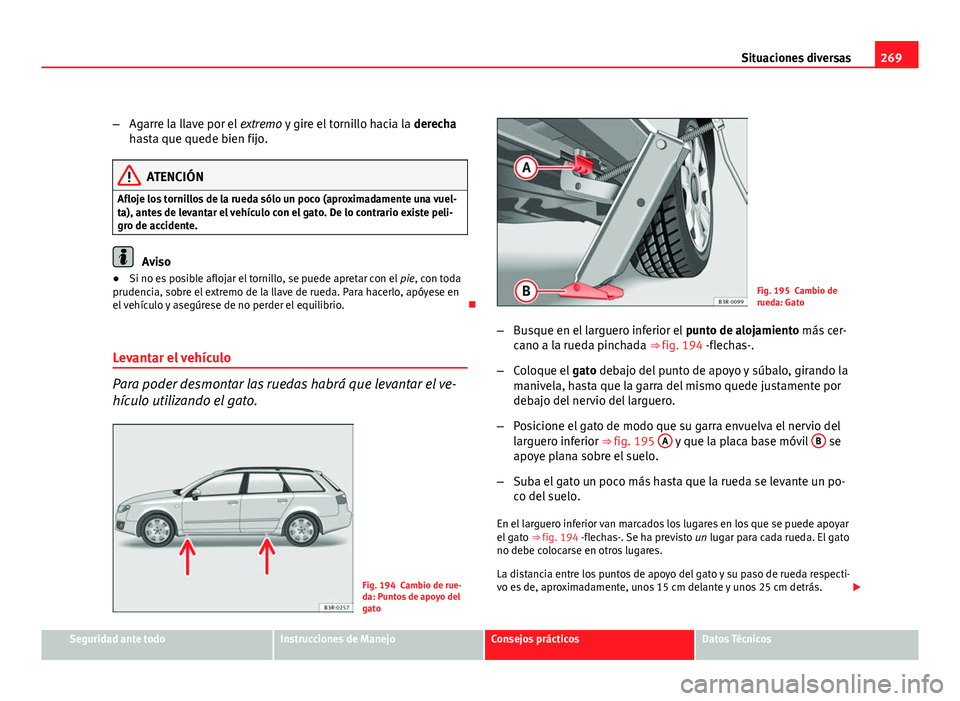

269
Situaciones diversas
– Agarre la llave por el extremo y gire el tornillo hacia la derecha
hasta que quede bien fijo.
ATENCIÓN
Afloje los tornillos de la rueda sólo un poco (aproximadamente una vuel-
ta), antes de levantar el vehículo con el gato. De lo contrario existe peli-
gro de accidente.
Aviso
● Si no es posible aflojar el tornillo, se puede apretar con el pie, con toda
prudencia, sobre el extremo de la llave de rueda. Para hacerlo, apóyese en
el vehículo y asegúrese de no perder el equilibrio. 
Levantar el vehículo
Para poder desmontar las ruedas habrá que levantar el ve-
hículo utilizando el gato.
Fig. 194 Cambio de rue-
da: Puntos de apoyo del
gato
Fig. 195 Cambio de
rueda: Gato
– Busque en el larguero inferior el punto de alojamiento más cer-
cano a la rueda pinchada ⇒ fig. 194 -flechas-.
– Coloque el gato debajo del punto de apoyo y súbalo, girando la
manivela, hasta que la garra del mismo quede justamente por
debajo del nervio del larguero.
– Posicione el gato de modo que su garra envuelva el nervio del
larguero inferior ⇒ fig. 195 A
y que la placa base móvil B se
apoye plana sobre el suelo.
– Suba el gato un poco más hasta que la rueda se levante un po-
co del suelo.
En el larguero inferior van marcados los lugares en los que se puede apoyar
el gato ⇒ fig. 194 -flechas-. Se ha previsto un lugar para cada rueda. El gato
no debe colocarse en otros lugares.
La distancia entre los puntos de apoyo del gato y su paso de rueda respecti-
vo es de, aproximadamente, unos 15 cm delante y unos 25 cm detrás. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

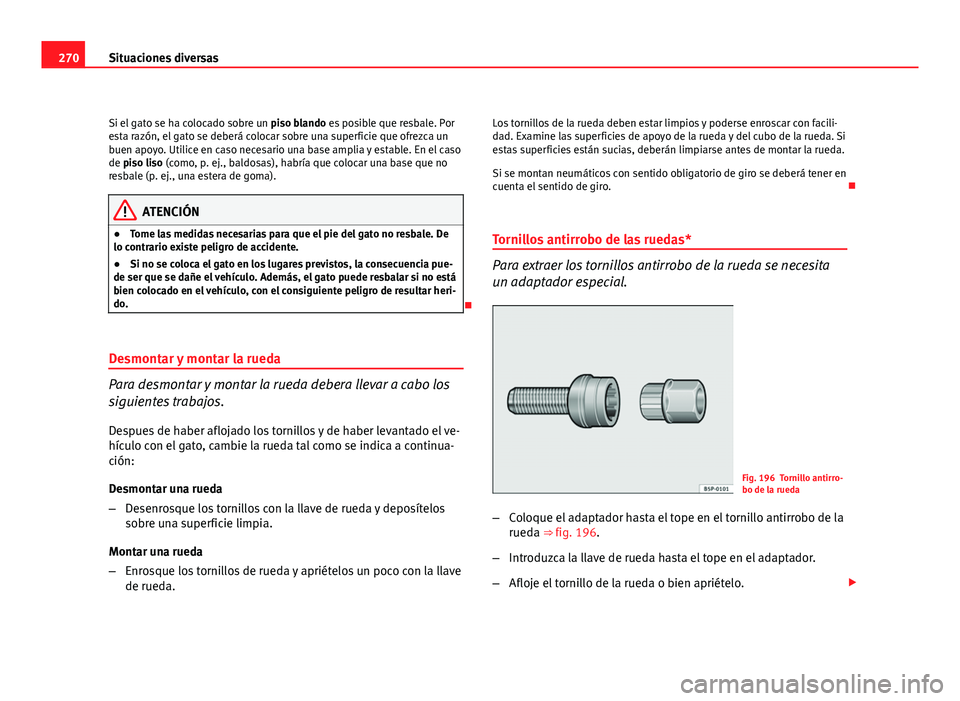

270Situaciones diversas
Si el gato se ha colocado sobre un piso blando es posible que resbale. Por
esta razón, el gato se deberá colocar sobre una superficie que ofrezca un
buen apoyo. Utilice en caso necesario una base amplia y estable. En el caso
de piso liso (como, p. ej., baldosas), habría que colocar una base que no
resbale (p. ej., una estera de goma).
ATENCIÓN
● Tome las medidas necesarias para que el pie del gato no resbale. De
lo contrario existe peligro de accidente.
● Si no se coloca el gato en los lugares previstos, la consecuencia pue-
de ser que se dañe el vehículo. Además, el gato puede resbalar si no está
bien colocado en el vehículo, con el consiguiente peligro de resultar heri-
do.

Desmontar y montar la rueda
Para desmontar y montar la rueda debera llevar a cabo los
siguientes trabajos.
Despues de haber aflojado los tornillos y de haber levantado el ve-
hículo con el gato, cambie la rueda tal como se indica a continua-
ción:
Desmontar una rueda
– Desenrosque los tornillos con la llave de rueda y deposítelos
sobre una superficie limpia.
Montar una rueda
– Enrosque los tornillos de rueda y apriételos un poco con la llave
de rueda. Los tornillos de la rueda deben estar limpios y poderse enroscar con facili-
dad. Examine las superficies de apoyo de la rueda y del cubo de la rueda. Si
estas superficies están sucias, deberán limpiarse antes de montar la rueda.
Si se montan neumáticos con sentido obligatorio de giro se deberá tener en
cuenta el sentido de giro.

Tornillos antirrobo de las ruedas*
Para extraer los tornillos antirrobo de la rueda se necesita
un adaptador especial.
Fig. 196 Tornillo antirro-
bo de la rueda
– Coloque el adaptador hasta el tope en el tornillo antirrobo de la
rueda ⇒ fig. 196.
– Introduzca la llave de rueda hasta el tope en el adaptador.
– Afloje el tornillo de la rueda o bien apriételo. 

271
Situaciones diversas

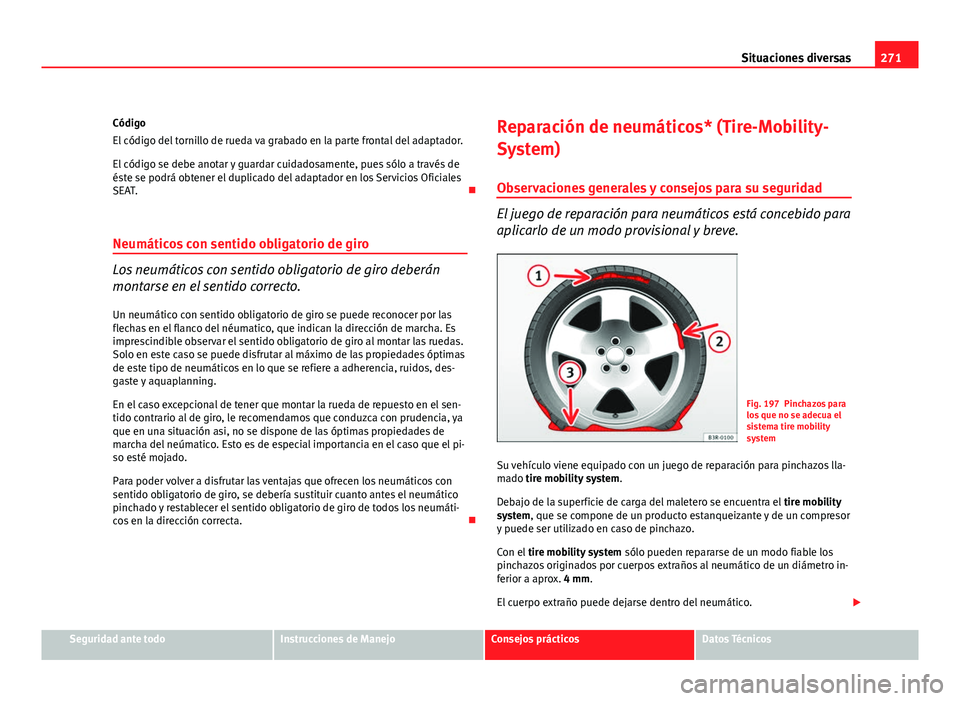

Código
El código del tornillo de rueda va grabado en la parte frontal del adaptador.
El código se debe anotar y guardar cuidadosamente, pues sólo a través de
éste se podrá obtener el duplicado del adaptador en los Servicios Oficiales
SEAT. 
Neumáticos con sentido obligatorio de giro
Los neumáticos con sentido obligatorio de giro deberán
montarse en el sentido correcto. Un neumático con sentido obligatorio de giro se puede reconocer por las
flechas en el flanco del néumatico, que indican la dirección de marcha. Es
imprescindible observar el sentido obligatorio de giro al montar las ruedas.
Solo en este caso se puede disfrutar al máximo de las propiedades óptimas
de este tipo de neumáticos en lo que se refiere a adherencia, ruidos, des-
gaste y aquaplanning.
En el caso excepcional de tener que montar la rueda de repuesto en el sen-
tido contrario al de giro, le recomendamos que conduzca con prudencia, ya
que en una situación asi, no se dispone de las óptimas propiedades de
marcha del neúmatico. Esto es de especial importancia en el caso que el pi-
so esté mojado.
Para poder volver a disfrutar las ventajas que ofrecen los neumáticos con
sentido obligatorio de giro, se debería sustituir cuanto antes el neumático
pinchado y restablecer el sentido obligatorio de giro de todos los neumáti-
cos en la dirección correcta. Reparación de neumáticos* (Tire-Mobility-
System)
Observaciones generales y consejos para su seguridad
El juego de reparación para neumáticos está concebido para
aplicarlo de un modo provisional y breve.
Fig. 197 Pinchazos para
los que no se adecua el
sistema tire mobility
system
Su vehículo viene equipado con un juego de reparación para pinchazos lla-
mado tire mobility system .
Debajo de la superficie de carga del maletero se encuentra el tire mobility
system, que se compone de un producto estanqueizante y de un compresor
y puede ser utilizado en caso de pinchazo.
Con el tire mobility system sólo pueden repararse de un modo fiable los
pinchazos originados por cuerpos extraños al neumático de un diámetro in-
ferior a aprox. 4 mm.
El cuerpo extraño puede dejarse dentro del neumático. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

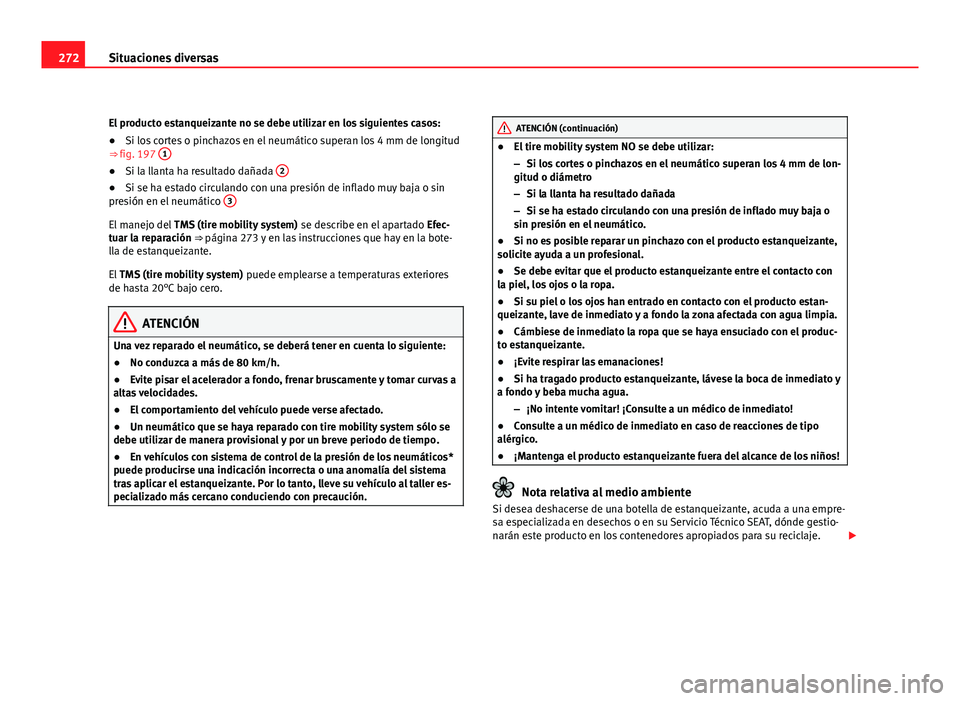

272Situaciones diversas
El producto estanqueizante no se debe utilizar en los siguientes casos:
● Si los cortes o pinchazos en el neumático superan los 4 mm de longitud
⇒  fig. 197 1
●
Si la llanta ha resultado dañada 2●
Si se ha estado circulando con una presión de inflado muy baja o sin
presión en el neumático 3
El manejo del
TMS (tire mobility system) se describe en el apartado Efec-
tuar la reparación ⇒ página 273 y en las instrucciones que hay en la bote-
lla de estanqueizante.
El TMS (tire mobility system) puede emplearse a temperaturas exteriores
de hasta 20°C bajo cero.
ATENCIÓN
Una vez reparado el neumático, se deberá tener en cuenta lo siguiente:
● No conduzca a más de 80 km/h.
● Evite pisar el acelerador a fondo, frenar bruscamente y tomar curvas a
altas velocidades.
● El comportamiento del vehículo puede verse afectado.
● Un neumático que se haya reparado con tire mobility system sólo se
debe utilizar de manera provisional y por un breve periodo de tiempo.
● En vehículos con sistema de control de la presión de los neumáticos*
puede producirse una indicación incorrecta o una anomalía del sistema
tras aplicar el estanqueizante. Por lo tanto, lleve su vehículo al taller es-
pecializado más cercano conduciendo con precaución.
ATENCIÓN (continuación)
● El tire mobility system NO se debe utilizar:
– Si los cortes o pinchazos en el neumático superan los 4 mm de lon-
gitud o diámetro
– Si la llanta ha resultado dañada
– Si se ha estado circulando con una presión de inflado muy baja o
sin presión en el neumático.
● Si no es posible reparar un pinchazo con el producto estanqueizante,
solicite ayuda a un profesional.
● Se debe evitar que el producto estanqueizante entre el contacto con
la piel, los ojos o la ropa.
● Si su piel o los ojos han entrado en contacto con el producto estan-
queizante, lave de inmediato y a fondo la zona afectada con agua limpia.
● Cámbiese de inmediato la ropa que se haya ensuciado con el produc-
to estanqueizante.
● ¡Evite respirar las emanaciones!
● Si ha tragado producto estanqueizante, lávese la boca de inmediato y
a fondo y beba mucha agua.
–¡No intente vomitar! ¡Consulte a un médico de inmediato!
● Consulte a un médico de inmediato en caso de reacciones de tipo
alérgico.
● ¡Mantenga el producto estanqueizante fuera del alcance de los niños!
Nota relativa al medio ambiente
Si desea deshacerse de una botella de estanqueizante, acuda a una empre-
sa especializada en desechos o en su Servicio Técnico SEAT, dónde gestio-
narán este producto en los contenedores apropiados para su reciclaje. 

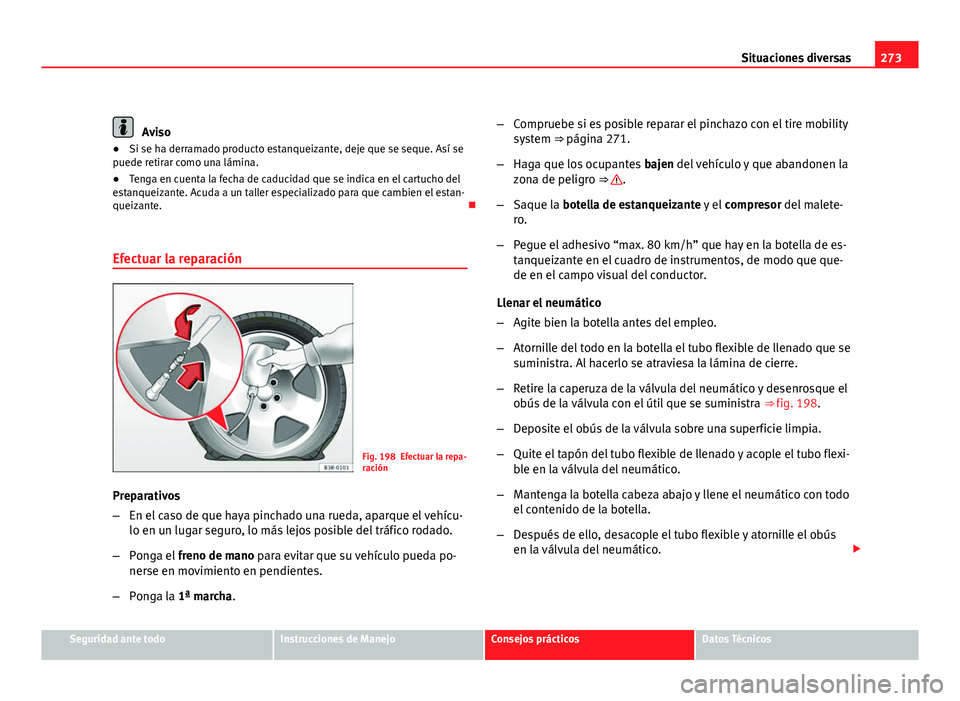

273
Situaciones diversas
Aviso
● Si se ha derramado producto estanqueizante, deje que se seque. Así se
puede retirar como una lámina.
● Tenga en cuenta la fecha de caducidad que se indica en el cartucho del
estanqueizante. Acuda a un taller especializado para que cambien el estan-
queizante. 
Efectuar la reparación
Fig. 198 Efectuar la repa-
ración
Preparativos
– En el caso de que haya pinchado una rueda, aparque el vehícu-
lo en un lugar seguro, lo más lejos posible del tráfico rodado.
– Ponga el freno de mano para evitar que su vehículo pueda po-
nerse en movimiento en pendientes.
– Ponga la 1ª marcha. –
Compruebe si es posible reparar el pinchazo con el tire mobility
system ⇒ página 271.
– Haga que los ocupantes bajen del vehículo y que abandonen la
zona de peligro ⇒ 
.
– Saque la botella de estanqueizante y el compresor del malete-
ro.
– Pegue el adhesivo “max. 80 km/h” que hay en la botella de es-
tanqueizante en el cuadro de instrumentos, de modo que que-
de en el campo visual del conductor.
Llenar el neumático
– Agite bien la botella antes del empleo.
– Atornille del todo en la botella el tubo flexible de llenado que se
suministra. Al hacerlo se atraviesa la lámina de cierre.
– Retire la caperuza de la válvula del neumático y desenrosque el
obús de la válvula con el útil que se suministra ⇒ fig. 198.
– Deposite el obús de la válvula sobre una superficie limpia.
– Quite el tapón del tubo flexible de llenado y acople el tubo flexi-
ble en la válvula del neumático.
– Mantenga la botella cabeza abajo y llene el neumático con todo
el contenido de la botella.
– Después de ello, desacople el tubo flexible y atornille el obús
en la válvula del neumático. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

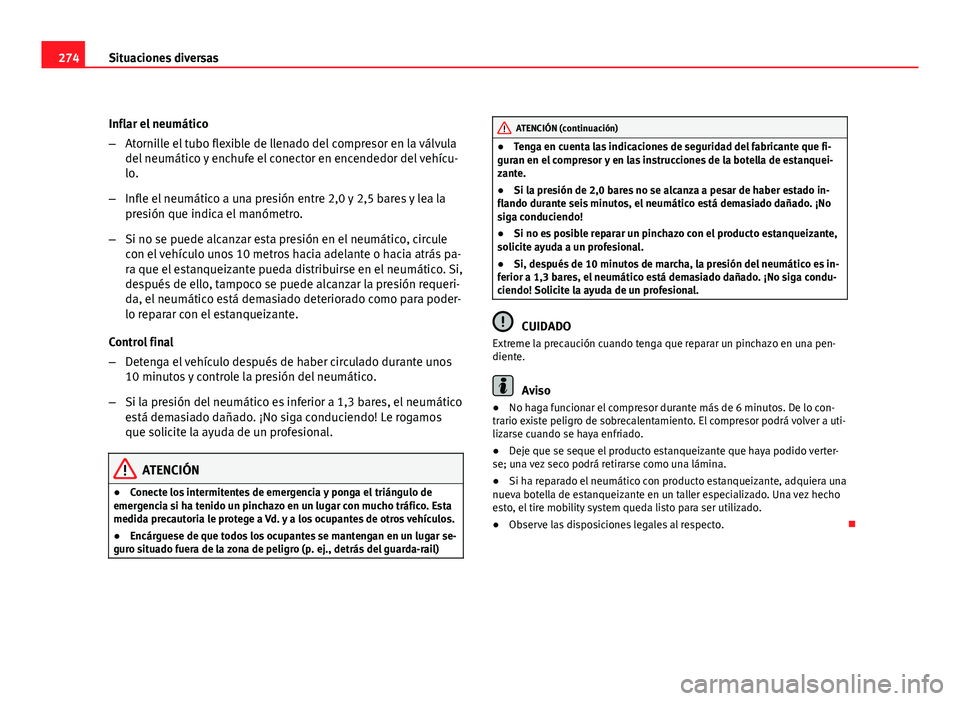

274Situaciones diversas
Inflar el neumático
–Atornille el tubo flexible de llenado del compresor en la válvula
del neumático y enchufe el conector en encendedor del vehícu-
lo.
– Infle el neumático a una presión entre 2,0 y 2,5 bares y lea la
presión que indica el manómetro.
– Si no se puede alcanzar esta presión en el neumático, circule
con el vehículo unos 10 metros hacia adelante o hacia atrás pa-
ra que el estanqueizante pueda distribuirse en el neumático. Si,
después de ello, tampoco se puede alcanzar la presión requeri-
da, el neumático está demasiado deteriorado como para poder-
lo reparar con el estanqueizante.
Control final
– Detenga el vehículo después de haber circulado durante unos
10 minutos y controle la presión del neumático.
– Si la presión del neumático es inferior a 1,3 bares, el neumático
está demasiado dañado. ¡No siga conduciendo! Le rogamos
que solicite la ayuda de un profesional.
ATENCIÓN
● Conecte los intermitentes de emergencia y ponga el triángulo de
emergencia si ha tenido un pinchazo en un lugar con mucho tráfico. Esta
medida precautoria le protege a Vd. y a los ocupantes de otros vehículos.
● Encárguese de que todos los ocupantes se mantengan en un lugar se-
guro situado fuera de la zona de peligro (p. ej., detrás del guarda-rail)
ATENCIÓN (continuación)
● Tenga en cuenta las indicaciones de seguridad del fabricante que fi-
guran en el compresor y en las instrucciones de la botella de estanquei-
zante.
● Si la presión de 2,0 bares no se alcanza a pesar de haber estado in-
flando durante seis minutos, el neumático está demasiado dañado. ¡No
siga conduciendo!
● Si no es posible reparar un pinchazo con el producto estanqueizante,
solicite ayuda a un profesional.
● Si, después de 10 minutos de marcha, la presión del neumático es in-
ferior a 1,3 bares, el neumático está demasiado dañado. ¡No siga condu-
ciendo! Solicite la ayuda de un profesional.
CUIDADO
Extreme la precaución cuando tenga que reparar un pinchazo en una pen-
diente.
Aviso
● No haga funcionar el compresor durante más de 6 minutos. De lo con-
trario existe peligro de sobrecalentamiento. El compresor podrá volver a uti-
lizarse cuando se haya enfriado.
● Deje que se seque el producto estanqueizante que haya podido verter-
se; una vez seco podrá retirarse como una lámina.
● Si ha reparado el neumático con producto estanqueizante, adquiera una
nueva botella de estanqueizante en un taller especializado. Una vez hecho
esto, el tire mobility system queda listo para ser utilizado.
● Observe las disposiciones legales al respecto. 

275
Situaciones diversas

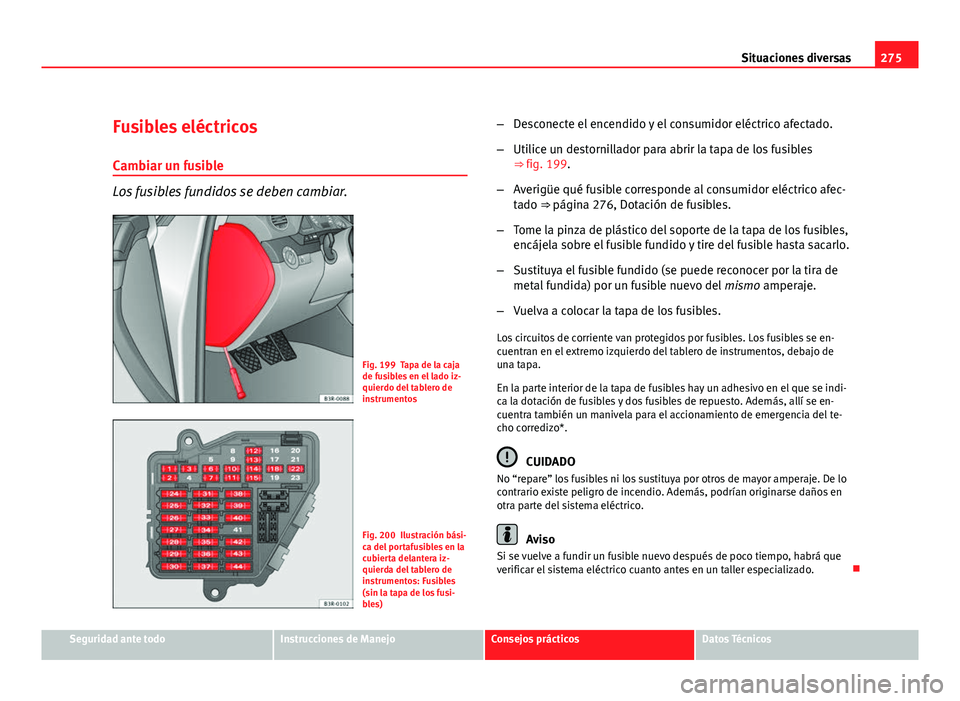

Fusibles eléctricos Cambiar un fusible
Los fusibles fundidos se deben cambiar.
Fig. 199 Tapa de la caja
de fusibles en el lado iz-
quierdo del tablero de
instrumentos
Fig. 200 Ilustración bási-
ca del portafusibles en la
cubierta delantera iz-
quierda del tablero de
instrumentos: Fusibles
(sin la tapa de los fusi-
bles) –
Desconecte el encendido y el consumidor eléctrico afectado.
– Utilice un destornillador para abrir la tapa de los fusibles
⇒ fig. 199.
– Averigüe qué fusible corresponde al consumidor eléctrico afec-
tado ⇒ página 276, Dotación de fusibles.
– Tome la pinza de plástico del soporte de la tapa de los fusibles,
encájela sobre el fusible fundido y tire del fusible hasta sacarlo.
– Sustituya el fusible fundido (se puede reconocer por la tira de
metal fundida) por un fusible nuevo del mismo amperaje.
– Vuelva a colocar la tapa de los fusibles.
Los circuitos de corriente van protegidos por fusibles. Los fusibles se en-
cuentran en el extremo izquierdo del tablero de instrumentos, debajo de
una tapa.
En la parte interior de la tapa de fusibles hay un adhesivo en el que se indi-
ca la dotación de fusibles y dos fusibles de repuesto. Además, allí se en-
cuentra también un manivela para el accionamiento de emergencia del te-
cho corredizo*.
CUIDADO
No “repare” los fusibles ni los sustituya por otros de mayor amperaje. De lo
contrario existe peligro de incendio. Además, podrían originarse daños en
otra parte del sistema eléctrico.
Aviso
Si se vuelve a fundir un fusible nuevo después de poco tiempo, habrá que
verificar el sistema eléctrico cuanto antes en un taller especializado. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

276Situaciones diversas
Dotación de fusibles
Relación de los fusibles que se pueden cambiar sin proble-
mas.
Núm.ConsumidorAmperios1Climatizador102Luces de la zona para los pies53Eyectores de lavado térmicos54Ventilador del radiador55Ayuda de aparcamiento, cambio automático10
6Climatizador (sensor de la calidad del aire), sensor de
presión5
7Programa electrónico de estabilización (ESP), conmu-
tador de la luz de freno, conmutador del pedal del em-
brague, sensor del ángulo de dirección10
8Teléfono59Sin ocupar
10Faros autodireccionables (luz de asistencia en curvas)
derecha5
11Airbag y desconexión del airbag del acompañante512Enchufe para diagnóstico1013Módulo de la columna de dirección1014Luces de freno1015Cuadro de instrumentos1016Sin ocupar
17Control de la presión de los neumáticos, sensor de llu-
via/luz10
18Faros autodireccionables (luz de asistencia en curvas)
izquierda5
19Sin ocupar
Núm.ConsumidorAmperios20Sin ocupar 21Sin ocupar 22Puerta del lado del conductor/acompañante1523Puertas traseras1524Electrónica de confort central2025Ventilador de la calefacción3026Calefacción de la luneta trasera30
27Toma de corriente para el remolque (unidad de con-
trol)30
28Bomba de combustible, bomba adicional para Diesel2029Sin ocupar 30Techo corredizo/deflector20
31Enchufe de diagnóstico, retrovisor interior con ajuste
automático para posición antideslumbrante, luz mar-
cha atrás, cambio automático15
32Toma de corriente para el remolque1533Encendedor2034Calefacción sonda lambda1035Toma de corriente del maletero*2036Sistema limpiacristales3037Bomba para lavaparabrisas y lavafaros3038Iluminación maletero, alarma1539Radio, amplificador de sonido2040Claxon2541Toma de corriente de 230 V3042Programa electrónico de estabilización (ESP)2543Gestión del motor1544Calefacción de los asientos35

277
Situaciones diversas
Algunos de los consumidores eléctricos que se relacionan en la tabla perte-
necen sólo a determinadas versiones del modelo o bien son equipamientos
opcionales.
Los elevalunas y los asientos eléctricos van protegidos por medio de fusi-
bles automáticos que, una vez eliminada la sobrecarga (p. ej., cristales
atascados por congelación), vuelven a conectarse automáticamente tras
unos segundos.
Aviso
Le rogamos que tenga en cuenta que la lista anterior refleja los datos de
que se dispone en el momento de imprimir este manual, por lo que está su-
jeta a modificaciones. En el caso de que hayan diferencias tienen siempre
preferencia los datos del adhesivo pegado en la parte interior de la tapa de
fusibles. 
Lámparas de incandescencia Generalidades
Usted mismo puede cambiar, en su vehículo, las siguientes lámparas de in-
candescencia de la iluminación exterior:
● Faros principales: todas (excepto luz de xenón)
● Luz trasera: Todas las lámparas
● Lámpara del intermitente lateral
Las siguientes lámparas sólo pueden ser cambiadas en un taller especiali-
zado:
● Faros principales: Luz de xenón* ⇒ página 285
● Faros antiniebla: Lámpara de incandescencia Cambiar lámparas defectuosas, por lo general, no es sencillo; esto es espe-
cialmente válido para aquellas a las que sólo puede accederse desde el
compartimento del motor.
En caso de duda le recomendamos que, para cambiar las lámparas, se diri-
ja a un profesional del ramo o bien a un taller especializado.
Si a pesar de lo anteriormente dicho desea cambiar Vd. mismo lámparas de
incandescencia en el compartimento del motor, recuerde que el comparti-
mento del motor es una zona que alberga peligros
⇒ página 237 ⇒ 
en
Tipo de lámparas de incandescencia de la página 278.
Muchas de las lámparas que monta SEAT acaban su denominación en "LL"
lo cual significa "Long Life" (larga vida). Estas lámparas se montan en las
funciones con mayor número de horas de utilización (luz de cruce, posición,
luz día...). No así en las lámparas de funciones con menor tiempo de uso
(intermitencia...). Una lámpara con la misma denominación excepto las últi-
mas letras "LL“ ó “SLL” indica que es compatible, pero tiene una duración
de aproximadamente la mitad del tiempo que las "Long Life".
Recomendamos que ante cualquier cambio de lámparas, sea siempre igual
que la original. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

278Situaciones diversas

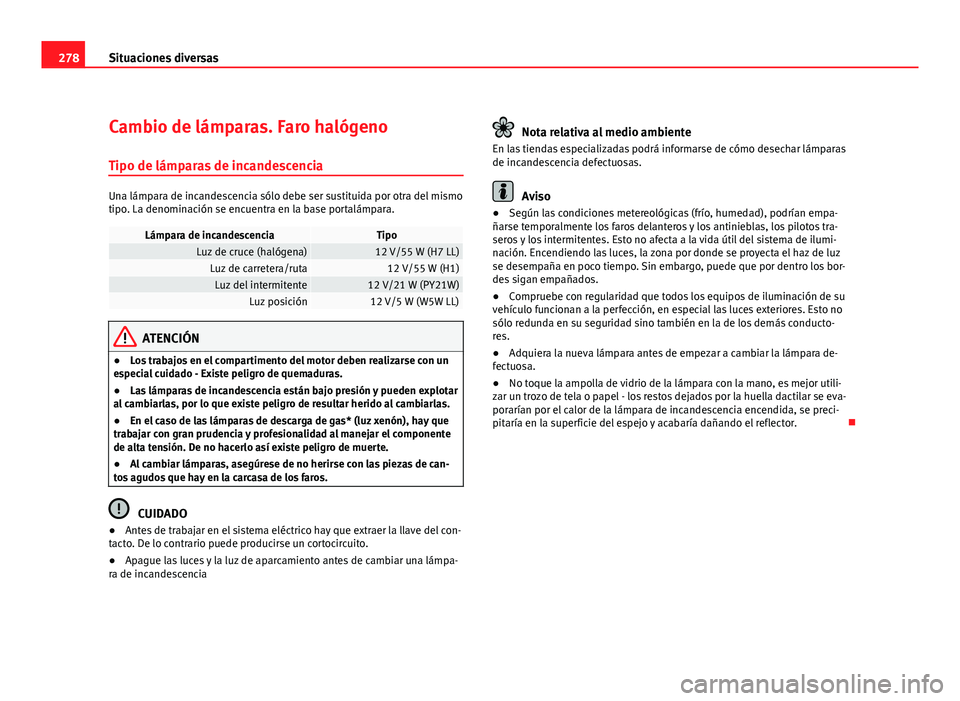

Cambio de lámparas. Faro halógeno
Tipo de lámparas de incandescencia
Una lámpara de incandescencia sólo debe ser sustituida por otra del mismo
tipo. La denominación se encuentra en la base portalámpara.
Lámpara de incandescenciaTipoLuz de cruce (halógena)12 V/55 W (H7 LL)Luz de carretera/ruta12 V/55 W (H1)Luz del intermitente12 V/21 W (PY21W)Luz posición12 V/5 W (W5W LL)
ATENCIÓN
● Los trabajos en el compartimento del motor deben realizarse con un
especial cuidado - Existe peligro de quemaduras.
● Las lámparas de incandescencia están bajo presión y pueden explotar
al cambiarlas, por lo que existe peligro de resultar herido al cambiarlas.
● En el caso de las lámparas de descarga de gas* (luz xenón), hay que
trabajar con gran prudencia y profesionalidad al manejar el componente
de alta tensión. De no hacerlo así existe peligro de muerte.
● Al cambiar lámparas, asegúrese de no herirse con las piezas de can-
tos agudos que hay en la carcasa de los faros.
CUIDADO
● Antes de trabajar en el sistema eléctrico hay que extraer la llave del con-
tacto. De lo contrario puede producirse un cortocircuito.
● Apague las luces y la luz de aparcamiento antes de cambiar una lámpa-
ra de incandescencia
Nota relativa al medio ambiente
En las tiendas especializadas podrá informarse de cómo desechar lámparas
de incandescencia defectuosas.
Aviso
● Según las condiciones metereológicas (frío, humedad), podrían empa-
ñarse temporalmente los faros delanteros y los antinieblas, los pilotos tra-
seros y los intermitentes. Esto no afecta a la vida útil del sistema de ilumi-
nación. Encendiendo las luces, la zona por donde se proyecta el haz de luz
se desempaña en poco tiempo. Sin embargo, puede que por dentro los bor-
des sigan empañados.
● Compruebe con regularidad que todos los equipos de iluminación de su
vehículo funcionan a la perfección, en especial las luces exteriores. Esto no
sólo redunda en su seguridad sino también en la de los demás conducto-
res.
● Adquiera la nueva lámpara antes de empezar a cambiar la lámpara de-
fectuosa.
● No toque la ampolla de vidrio de la lámpara con la mano, es mejor utili-
zar un trozo de tela o papel - los restos dejados por la huella dactilar se eva-
porarían por el calor de la lámpara de incandescencia encendida, se preci-
pitaría en la superficie del espejo y acabaría dañando el reflector. 
