Seat Exeo ST 2012 Betriebsanleitung (in German)

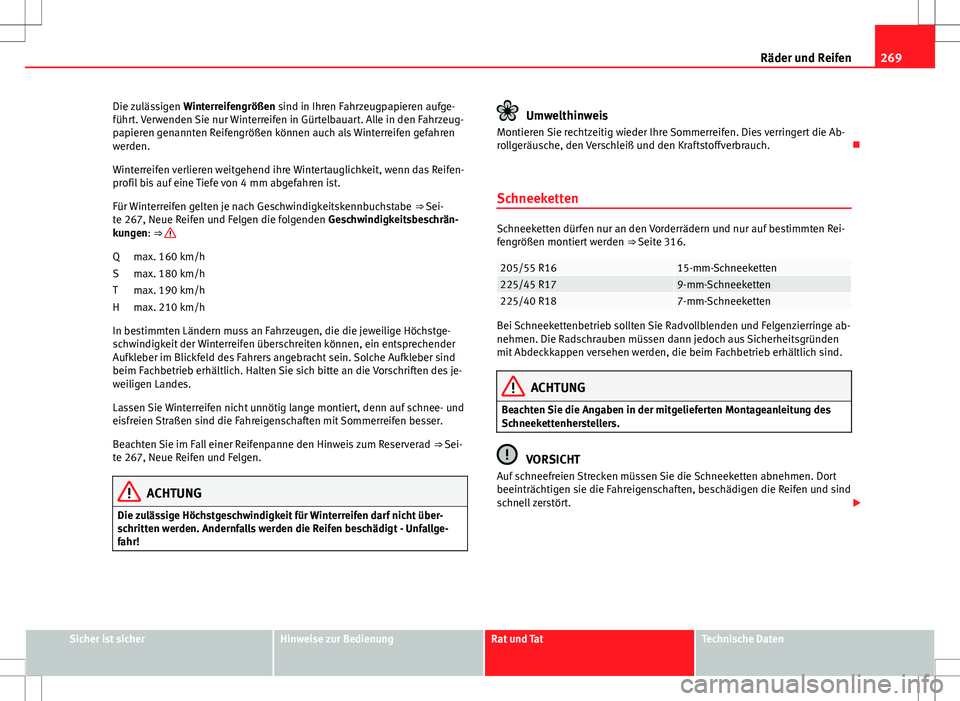

269
Räder und Reifen
Die zulässigen Winterreifengrößen sind in Ihren Fahrzeugpapieren aufge-
führt. Verwenden Sie nur Winterreifen in Gürtelbauart. Alle in den Fahrzeug-
papieren genannten Reifengrößen können auch als Winterreifen gefahren
werden.
Winterreifen verlieren weitgehend ihre Wintertauglichkeit, wenn das Reifen-
profil bis auf eine Tiefe von 4 mm abgefahren ist.
Für Winterreifen gelten je nach Geschwindigkeitskennbuchstabe ⇒ Sei-
te 267, Neue Reifen und Felgen die folgenden Geschwindigkeitsbeschrän-
kungen: ⇒ 
max. 160 km/h
max. 180 km/h
max. 190 km/h
max. 210 km/h
In bestimmten Ländern muss an Fahrzeugen, die die jeweilige Höchstge-
schwindigkeit der Winterreifen überschreiten können, ein entsprechender
Aufkleber im Blickfeld des Fahrers angebracht sein. Solche Aufkleber sind
beim Fachbetrieb erhältlich. Halten Sie sich bitte an die Vorschriften des je-
weiligen Landes.
Lassen Sie Winterreifen nicht unnötig lange montiert, denn auf schnee- und
eisfreien Straßen sind die Fahreigenschaften mit Sommerreifen besser.
Beachten Sie im Fall einer Reifenpanne den Hinweis zum Reserverad ⇒ Sei-
te 267, Neue Reifen und Felgen.
ACHTUNG
Die zulässige Höchstgeschwindigkeit für Winterreifen darf nicht über-
schritten werden. Andernfalls werden die Reifen beschädigt - Unfallge-
fahr!
Q
S
T
H
Umwelthinweis
Montieren Sie rechtzeitig wieder Ihre Sommerreifen. Dies verringert die Ab-
rollgeräusche, den Verschleiß und den Kraftstoffverbrauch. 
Schneeketten
Schneeketten dürfen nur an den Vorderrädern und nur auf bestimmten Rei-
fengrößen montiert werden ⇒ Seite 316.
205/55 R1615-mm-Schneeketten225/45 R179-mm-Schneeketten225/40 R187-mm-Schneeketten
Bei Schneekettenbetrieb sollten Sie Radvollblenden und Felgenzierringe ab-
nehmen. Die Radschrauben müssen dann jedoch aus Sicherheitsgründen
mit Abdeckkappen versehen werden, die beim Fachbetrieb erhältlich sind.
ACHTUNG
Beachten Sie die Angaben in der mitgelieferten Montageanleitung des
Schneekettenherstellers.
VORSICHT
Auf schneefreien Strecken müssen Sie die Schneeketten abnehmen. Dort
beeinträchtigen sie die Fahreigenschaften, beschädigen die Reifen und sind
schnell zerstört. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

270Räder und Reifen

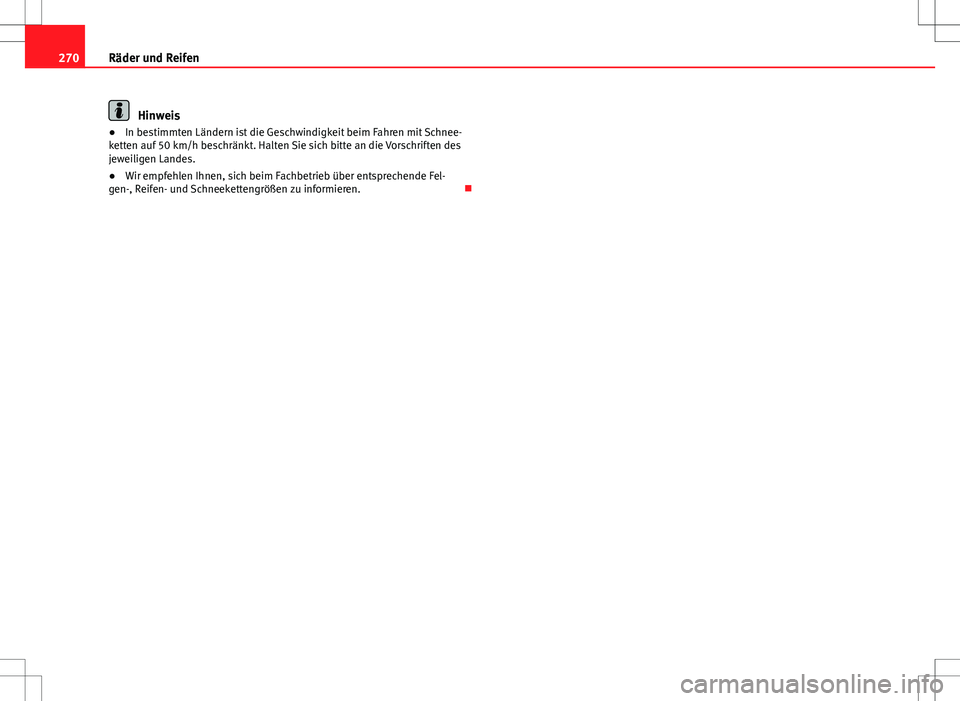

Hinweis
● In bestimmten Ländern ist die Geschwindigkeit beim Fahren mit Schnee-
ketten auf 50 km/h beschränkt. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
● Wir empfehlen Ihnen, sich beim Fachbetrieb über entsprechende Fel-
gen-, Reifen- und Schneekettengrößen zu informieren. 

271

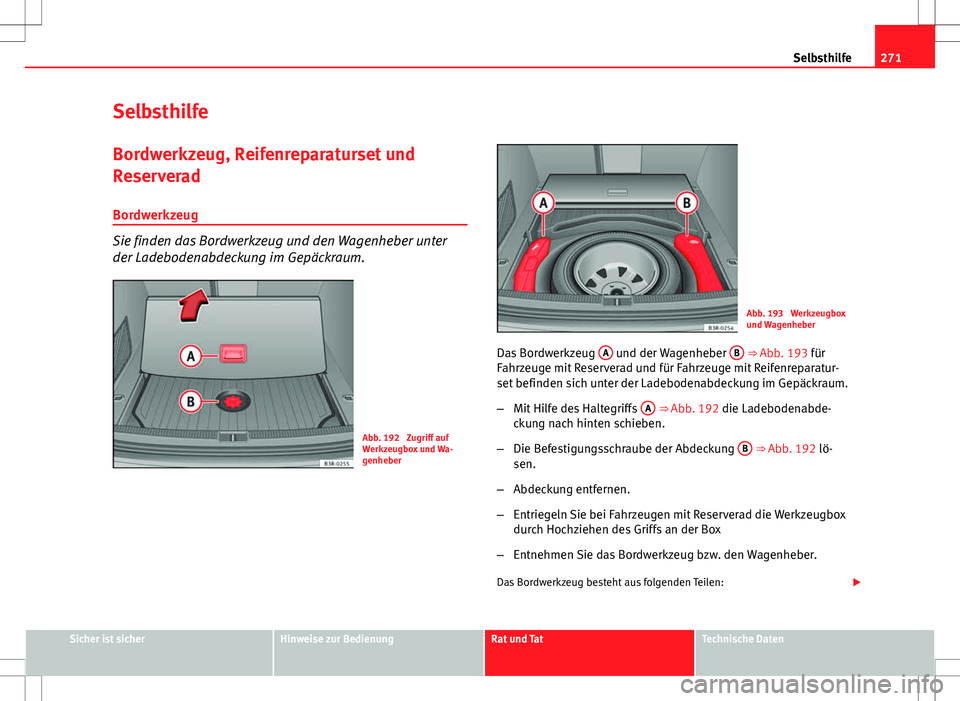

Selbsthilfe
Selbsthilfe
Bordwerkzeug, Reifenreparaturset und
Reserverad Bordwerkzeug
Sie finden das Bordwerkzeug und den Wagenheber unter
der Ladebodenabdeckung im Gepäckraum.
Abb. 192 Zugriff auf
Werkzeugbox und Wa-
genheber
Abb. 193 Werkzeugbox
und Wagenheber
Das Bordwerkzeug A
und der Wagenheber B ⇒ Abb. 193 für
Fahrzeuge mit Reserverad und für Fahrzeuge mit Reifenreparatur-
set befinden sich unter der Ladebodenabdeckung im Gepäckraum.
– Mit Hilfe des Haltegriffs A
⇒ Abb. 192 die Ladebodenabde-
ckung nach hinten schieben.
– Die Befestigungsschraube der Abdeckung B
⇒ Abb. 192 lö-
sen.
– Abdeckung entfernen.
– Entriegeln Sie bei Fahrzeugen mit Reserverad die Werkzeugbox
durch Hochziehen des Griffs an der Box
– Entnehmen Sie das Bordwerkzeug bzw. den Wagenheber.
Das Bordwerkzeug besteht aus folgenden Teilen: 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

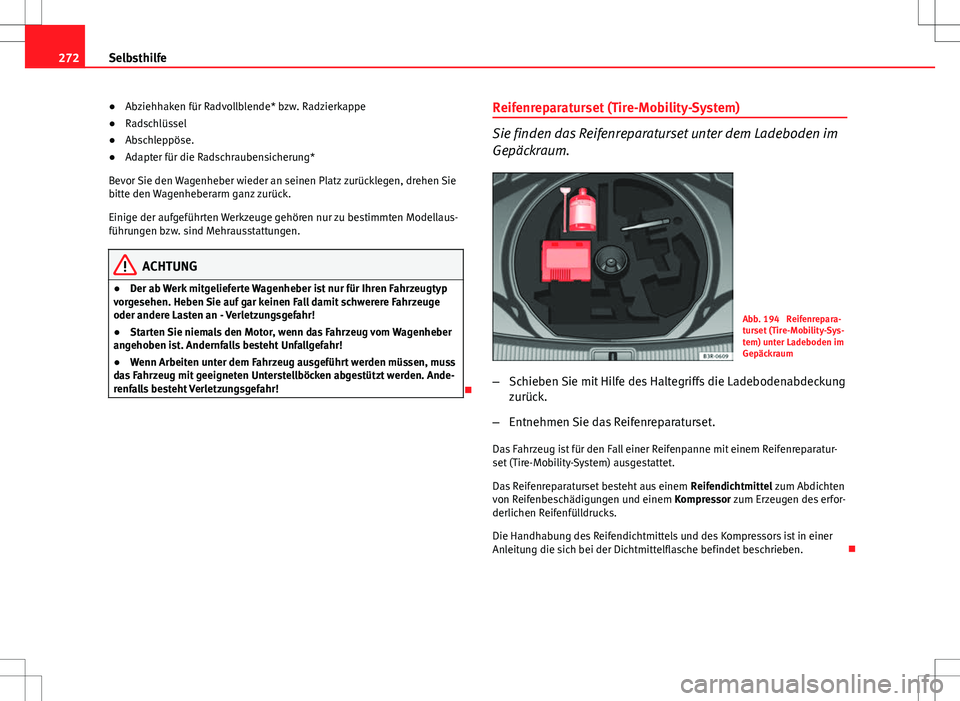

272Selbsthilfe
● Abziehhaken für Radvollblende* bzw. Radzierkappe
● Radschlüssel
● Abschleppöse.
● Adapter für die Radschraubensicherung*
Bevor Sie den Wagenheber wieder an seinen Platz zurücklegen, drehen Sie
bitte den Wagenheberarm ganz zurück.
Einige der aufgeführten Werkzeuge gehören nur zu bestimmten Modellaus-
führungen bzw. sind Mehrausstattungen.
ACHTUNG
● Der ab Werk mitgelieferte Wagenheber ist nur für Ihren Fahrzeugtyp
vorgesehen. Heben Sie auf gar keinen Fall damit schwerere Fahrzeuge
oder andere Lasten an - Verletzungsgefahr!
● Starten Sie niemals den Motor, wenn das Fahrzeug vom Wagenheber
angehoben ist. Andernfalls besteht Unfallgefahr!
● Wenn Arbeiten unter dem Fahrzeug ausgeführt werden müssen, muss
das Fahrzeug mit geeigneten Unterstellböcken abgestützt werden. Ande-
renfalls besteht Verletzungsgefahr!
 Reifenreparaturset (Tire-Mobility-System)
Sie finden das Reifenreparaturset unter dem Ladeboden im
Gepäckraum.
Abb. 194 Reifenrepara-
turset (Tire-Mobility-Sys-
tem) unter Ladeboden im
Gepäckraum
– Schieben Sie mit Hilfe des Haltegriffs die Ladebodenabdeckung
zurück.
– Entnehmen Sie das Reifenreparaturset.
Das Fahrzeug ist für den Fall einer Reifenpanne mit einem Reifenreparatur-
set (Tire-Mobility-System) ausgestattet.
Das Reifenreparaturset besteht aus einem Reifendichtmittel zum Abdichten
von Reifenbeschädigungen und einem Kompressor zum Erzeugen des erfor-
derlichen Reifenfülldrucks.
Die Handhabung des Reifendichtmittels und des Kompressors ist in einer
Anleitung die sich bei der Dichtmittelflasche befindet beschrieben. 

273
Selbsthilfe

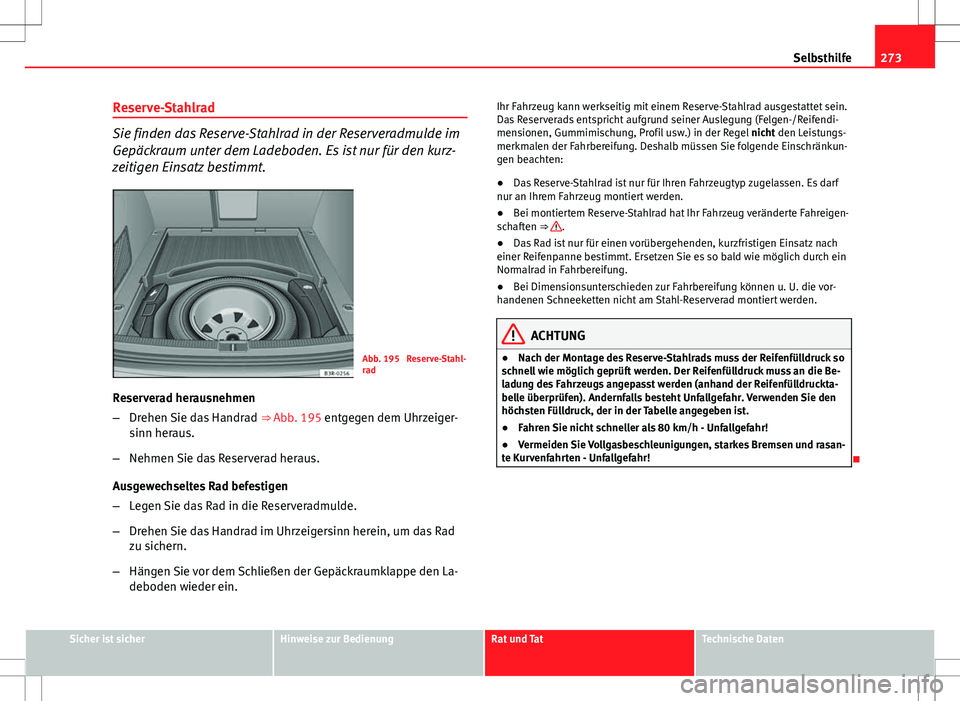

Reserve-Stahlrad
Sie finden das Reserve-Stahlrad in der Reserveradmulde im
Gepäckraum unter dem Ladeboden. Es ist nur für den kurz-
zeitigen Einsatz bestimmt.
Abb. 195 Reserve-Stahl-
rad
Reserverad herausnehmen
– Drehen Sie das Handrad ⇒ Abb. 195 entgegen dem Uhrzeiger-
sinn heraus.
– Nehmen Sie das Reserverad heraus.
Ausgewechseltes Rad befestigen
– Legen Sie das Rad in die Reserveradmulde.
– Drehen Sie das Handrad im Uhrzeigersinn herein, um das Rad
zu sichern.
– Hängen Sie vor dem Schließen der Gepäckraumklappe den La-
deboden wieder ein. Ihr Fahrzeug kann werkseitig mit einem Reserve-Stahlrad ausgestattet sein.
Das Reserverads entspricht aufgrund seiner Auslegung (Felgen-/Reifendi-
mensionen, Gummimischung, Profil usw.) in der Regel
nicht den Leistungs-
merkmalen der Fahrbereifung. Deshalb müssen Sie folgende Einschränkun-
gen beachten:
● Das Reserve-Stahlrad ist nur für Ihren Fahrzeugtyp zugelassen. Es darf
nur an Ihrem Fahrzeug montiert werden.
● Bei montiertem Reserve-Stahlrad hat Ihr Fahrzeug veränderte Fahreigen-
schaften ⇒ 
.
● Das Rad ist nur für einen vorübergehenden, kurzfristigen Einsatz nach
einer Reifenpanne bestimmt. Ersetzen Sie es so bald wie möglich durch ein
Normalrad in Fahrbereifung.
● Bei Dimensionsunterschieden zur Fahrbereifung können u. U. die vor-
handenen Schneeketten nicht am Stahl-Reserverad montiert werden.
ACHTUNG
● Nach der Montage des Reserve-Stahlrads muss der Reifenfülldruck so
schnell wie möglich geprüft werden. Der Reifenfülldruck muss an die Be-
ladung des Fahrzeugs angepasst werden (anhand der Reifenfülldruckta-
belle überprüfen). Andernfalls besteht Unfallgefahr. Verwenden Sie den
höchsten Fülldruck, der in der Tabelle angegeben ist.
● Fahren Sie nicht schneller als 80 km/h - Unfallgefahr!
● Vermeiden Sie Vollgasbeschleunigungen, starkes Bremsen und rasan-
te Kurvenfahrten - Unfallgefahr!

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

274Selbsthilfe

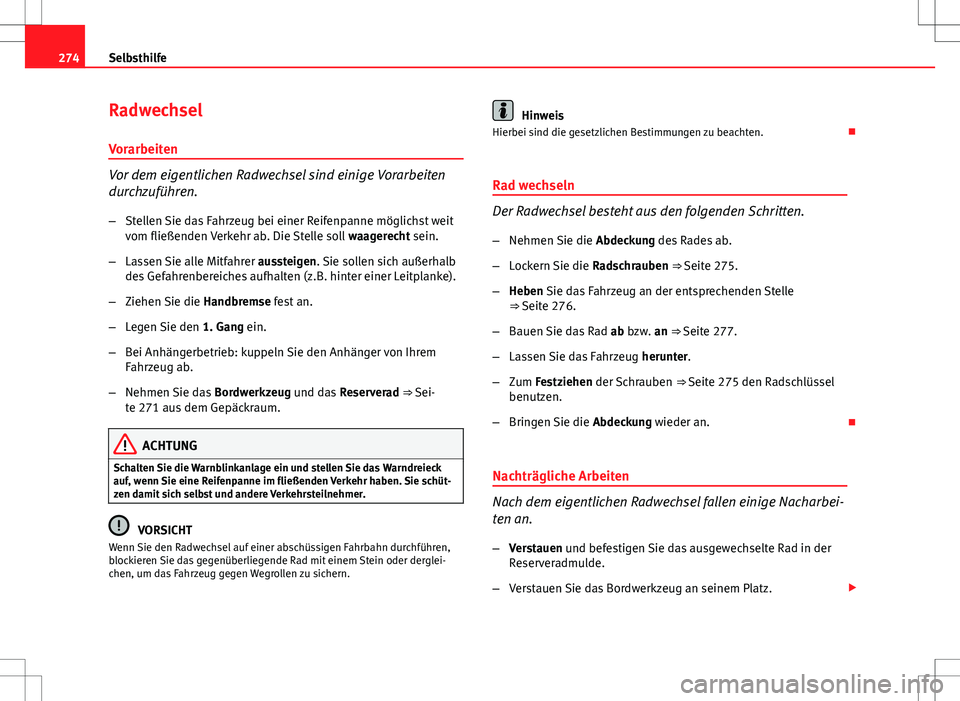

Radwechsel
Vorarbeiten
Vor dem eigentlichen Radwechsel sind einige Vorarbeiten
durchzuführen. – Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit
vom fließenden Verkehr ab. Die Stelle soll waagerecht sein.
– Lassen Sie alle Mitfahrer aussteigen. Sie sollen sich außerhalb
des Gefahrenbereiches aufhalten (z.B. hinter einer Leitplanke).
– Ziehen Sie die Handbremse fest an.
– Legen Sie den 1. Gang ein.
– Bei Anhängerbetrieb: kuppeln Sie den Anhänger von Ihrem
Fahrzeug ab.
– Nehmen Sie das Bordwerkzeug und das Reserverad ⇒ Sei-
te 271 aus dem Gepäckraum.
ACHTUNG
Schalten Sie die Warnblinkanlage ein und stellen Sie das Warndreieck
auf, wenn Sie eine Reifenpanne im fließenden Verkehr haben. Sie schüt-
zen damit sich selbst und andere Verkehrsteilnehmer.
VORSICHT
Wenn Sie den Radwechsel auf einer abschüssigen Fahrbahn durchführen,
blockieren Sie das gegenüberliegende Rad mit einem Stein oder derglei-
chen, um das Fahrzeug gegen Wegrollen zu sichern.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten. 
Rad wechseln
Der Radwechsel besteht aus den folgenden Schritten.
– Nehmen Sie die Abdeckung des Rades ab.
– Lockern Sie die Radschrauben ⇒ Seite 275.
– Heben Sie das Fahrzeug an der entsprechenden Stelle
⇒ Seite 276.
– Bauen Sie das Rad ab bzw. an ⇒ Seite 277.
– Lassen Sie das Fahrzeug herunter.
– Zum Festziehen der Schrauben ⇒ Seite 275 den Radschlüssel
benutzen.
– Bringen Sie die Abdeckung wieder an. 
Nachträgliche Arbeiten
Nach dem eigentlichen Radwechsel fallen einige Nacharbei-
ten an. – Verstauen und befestigen Sie das ausgewechselte Rad in der
Reserveradmulde.
– Verstauen Sie das Bordwerkzeug an seinem Platz. 

275
Selbsthilfe

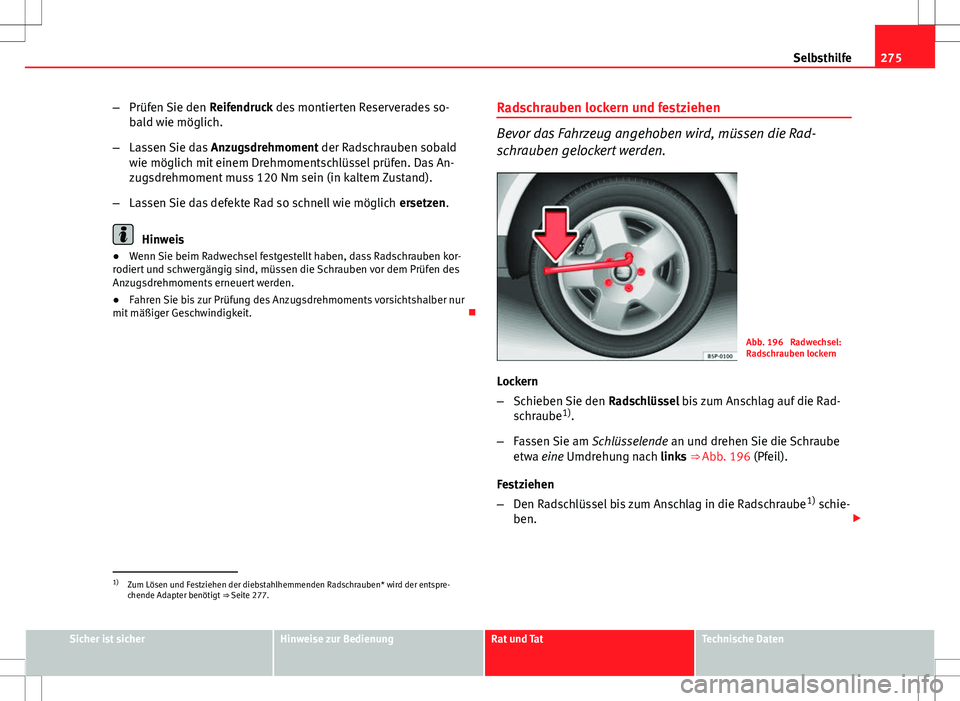

– Prüfen Sie den Reifendruck des montierten Reserverades so-
bald wie möglich.
– Lassen Sie das Anzugsdrehmoment der Radschrauben sobald
wie möglich mit einem Drehmomentschlüssel prüfen. Das An-
zugsdrehmoment muss 120 Nm sein (in kaltem Zustand).
– Lassen Sie das defekte Rad so schnell wie möglich ersetzen.
Hinweis
● Wenn Sie beim Radwechsel festgestellt haben, dass Radschrauben kor-
rodiert und schwergängig sind, müssen die Schrauben vor dem Prüfen des
Anzugsdrehmoments erneuert werden.
● Fahren Sie bis zur Prüfung des Anzugsdrehmoments vorsichtshalber nur
mit mäßiger Geschwindigkeit. Radschrauben lockern und festziehen
Bevor das Fahrzeug angehoben wird, müssen die Rad-
schrauben gelockert werden.
Abb. 196 Radwechsel:
Radschrauben lockern
Lockern
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Rad-
schraube 1)
.
– Fassen Sie am Schlüsselende an und drehen Sie die Schraube
etwa eine Umdrehung nach links ⇒ Abb. 196 (Pfeil).
Festziehen
– Den Radschlüssel bis zum Anschlag in die Radschraube 1)
schie-
ben. 
1)
Zum Lösen und Festziehen der diebstahlhemmenden Radschrauben* wird der entspre-
chende Adapter benötigt ⇒ Seite 277.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

276Selbsthilfe

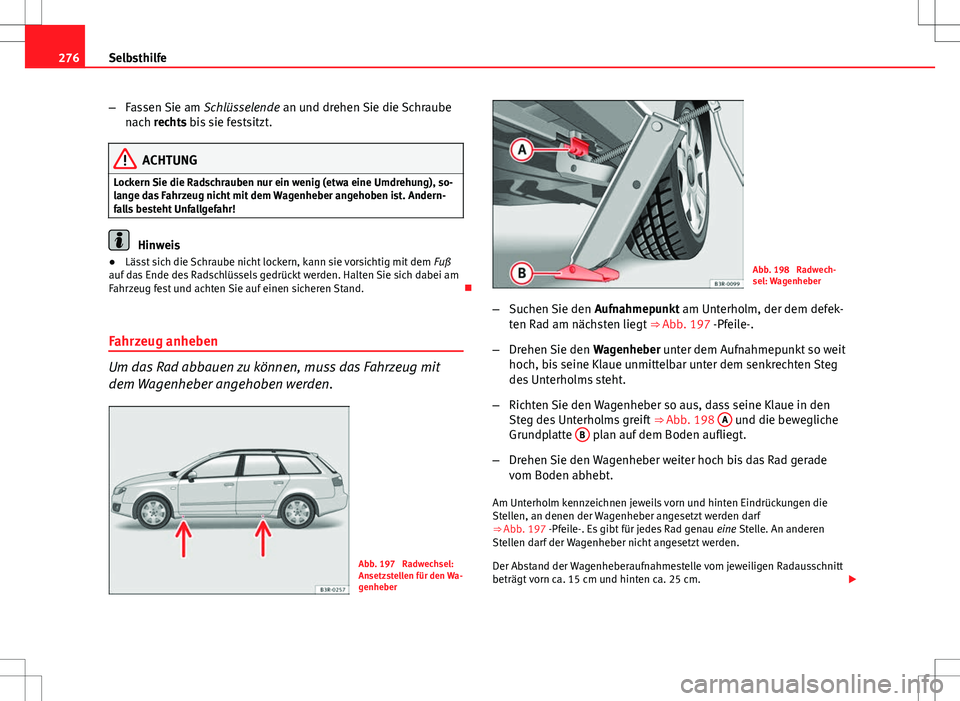

–Fassen Sie am Schlüsselende an und drehen Sie die Schraube
nach rechts bis sie festsitzt.
ACHTUNG
Lockern Sie die Radschrauben nur ein wenig (etwa eine Umdrehung), so-
lange das Fahrzeug nicht mit dem Wagenheber angehoben ist. Andern-
falls besteht Unfallgefahr!
Hinweis
● Lässt sich die Schraube nicht lockern, kann sie vorsichtig mit dem Fuß
auf das Ende des Radschlüssels gedrückt werden. Halten Sie sich dabei am
Fahrzeug fest und achten Sie auf einen sicheren Stand. 
Fahrzeug anheben
Um das Rad abbauen zu können, muss das Fahrzeug mit
dem Wagenheber angehoben werden.
Abb. 197 Radwechsel:
Ansetzstellen für den Wa-
genheber
Abb. 198 Radwech-
sel: Wagenheber
– Suchen Sie den Aufnahmepunkt am Unterholm, der dem defek-
ten Rad am nächsten liegt ⇒ Abb. 197 -Pfeile-.
– Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit
hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg
des Unterholms steht.
– Richten Sie den Wagenheber so aus, dass seine Klaue in den
Steg des Unterholms greift ⇒ Abb. 198 A
und die bewegliche
Grundplatte B plan auf dem Boden aufliegt.
– Drehen Sie den Wagenheber weiter hoch bis das Rad gerade
vom Boden abhebt.
Am Unterholm kennzeichnen jeweils vorn und hinten Eindrückungen die
Stellen, an denen der Wagenheber angesetzt werden darf
⇒  Abb. 197 -Pfeile-. Es gibt für jedes Rad genau
eine Stelle. An anderen
Stellen darf der Wagenheber nicht angesetzt werden.
Der Abstand der Wagenheberaufnahmestelle vom jeweiligen Radausschnitt
beträgt vorn ca. 15 cm und hinten ca. 25 cm. 

277

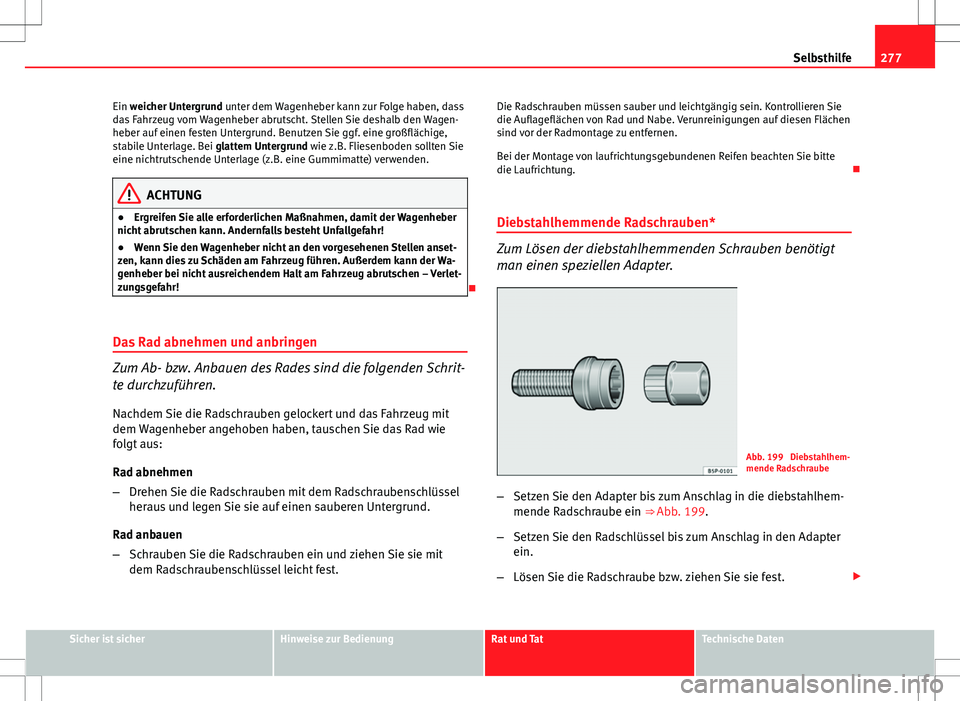

Selbsthilfe
Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass
das Fahrzeug vom Wagenheber abrutscht. Stellen Sie deshalb den Wagen-
heber auf einen festen Untergrund. Benutzen Sie ggf. eine großflächige,
stabile Unterlage. Bei glattem Untergrund wie z.B. Fliesenboden sollten Sie
eine nichtrutschende Unterlage (z.B. eine Gummimatte) verwenden.
ACHTUNG
● Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber
nicht abrutschen kann. Andernfalls besteht Unfallgefahr!
● Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen anset-
zen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der Wa-
genheber bei nicht ausreichendem Halt am Fahrzeug abrutschen – Verlet-
zungsgefahr!

Das Rad abnehmen und anbringen
Zum Ab- bzw. Anbauen des Rades sind die folgenden Schrit-
te durchzuführen. Nachdem Sie die Radschrauben gelockert und das Fahrzeug mit
dem Wagenheber angehoben haben, tauschen Sie das Rad wie
folgt aus:
Rad abnehmen
– Drehen Sie die Radschrauben mit dem Radschraubenschlüssel
heraus und legen Sie sie auf einen sauberen Untergrund.
Rad anbauen
– Schrauben Sie die Radschrauben ein und ziehen Sie sie mit
dem Radschraubenschlüssel leicht fest. Die Radschrauben müssen sauber und leichtgängig sein. Kontrollieren Sie
die Auflageflächen von Rad und Nabe. Verunreinigungen auf diesen Flächen
sind vor der Radmontage zu entfernen.
Bei der Montage von laufrichtungsgebundenen Reifen beachten Sie bitte
die Laufrichtung.

Diebstahlhemmende Radschrauben*
Zum Lösen der diebstahlhemmenden Schrauben benötigt
man einen speziellen Adapter.
Abb. 199 Diebstahlhem-
mende Radschraube
– Setzen Sie den Adapter bis zum Anschlag in die diebstahlhem-
mende Radschraube ein ⇒ Abb. 199.
– Setzen Sie den Radschlüssel bis zum Anschlag in den Adapter
ein.
– Lösen Sie die Radschraube bzw. ziehen Sie sie fest. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

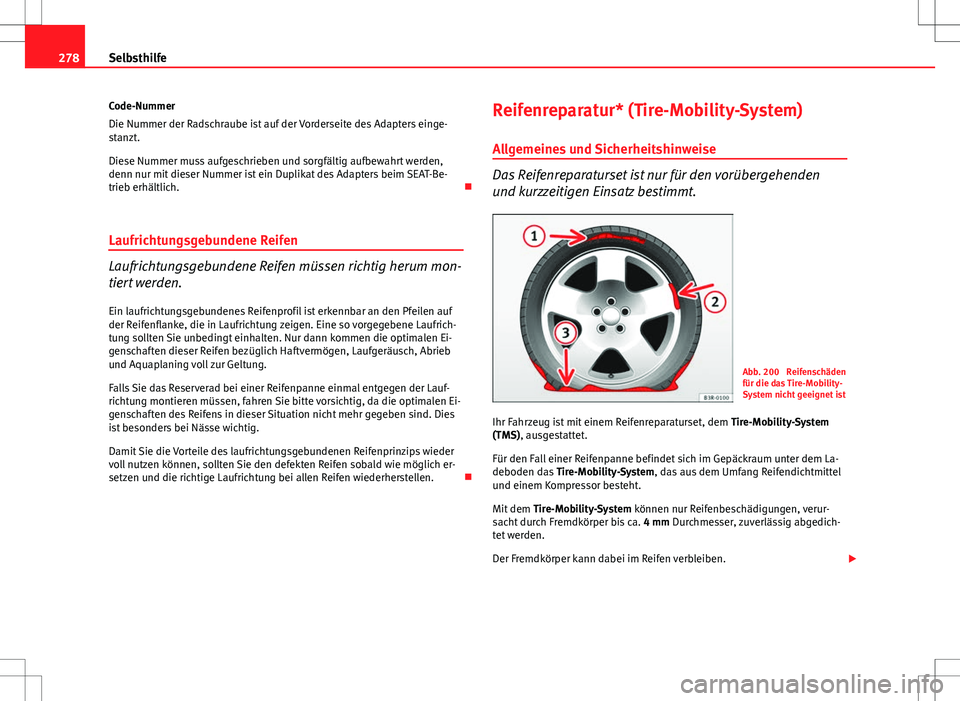

278Selbsthilfe
Code-Nummer
Die Nummer der Radschraube ist auf der Vorderseite des Adapters einge-
stanzt.
Diese Nummer muss aufgeschrieben und sorgfältig aufbewahrt werden,
denn nur mit dieser Nummer ist ein Duplikat des Adapters beim SEAT-Be-
trieb erhältlich. 
Laufrichtungsgebundene Reifen
Laufrichtungsgebundene Reifen müssen richtig herum mon-
tiert werden.
Ein laufrichtungsgebundenes Reifenprofil ist erkennbar an den Pfeilen auf
der Reifenflanke, die in Laufrichtung zeigen. Eine so vorgegebene Laufrich-
tung sollten Sie unbedingt einhalten. Nur dann kommen die optimalen Ei-
genschaften dieser Reifen bezüglich Haftvermögen, Laufgeräusch, Abrieb
und Aquaplaning voll zur Geltung.
Falls Sie das Reserverad bei einer Reifenpanne einmal entgegen der Lauf-
richtung montieren müssen, fahren Sie bitte vorsichtig, da die optimalen Ei-
genschaften des Reifens in dieser Situation nicht mehr gegeben sind. Dies
ist besonders bei Nässe wichtig.
Damit Sie die Vorteile des laufrichtungsgebundenen Reifenprinzips wieder
voll nutzen können, sollten Sie den defekten Reifen sobald wie möglich er-
setzen und die richtige Laufrichtung bei allen Reifen wiederherstellen. Reifenreparatur* (Tire-Mobility-System)
Allgemeines und Sicherheitshinweise
Das Reifenreparaturset ist nur für den vorübergehenden
und kurzzeitigen Einsatz bestimmt.
Abb. 200 Reifenschäden
für die das Tire-Mobility-
System nicht geeignet ist
Ihr Fahrzeug ist mit einem Reifenreparaturset, dem Tire-Mobility-System
(TMS), ausgestattet.
Für den Fall einer Reifenpanne befindet sich im Gepäckraum unter dem La-
deboden das Tire-Mobility-System, das aus dem Umfang Reifendichtmittel
und einem Kompressor besteht.
Mit dem Tire-Mobility-System können nur Reifenbeschädigungen, verur-
sacht durch Fremdkörper bis ca. 4 mm Durchmesser, zuverlässig abgedich-
tet werden.
Der Fremdkörper kann dabei im Reifen verbleiben. 
