Seat Exeo ST 2012 Betriebsanleitung (in German)

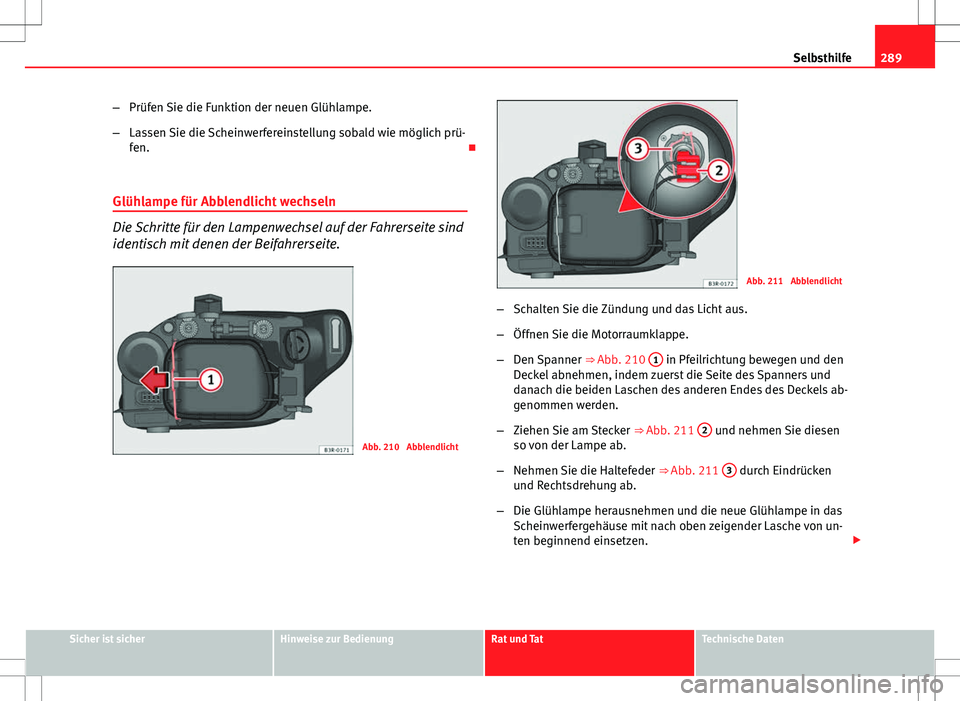

289
Selbsthilfe
– Prüfen Sie die Funktion der neuen Glühlampe.
– Lassen Sie die Scheinwerfereinstellung sobald wie möglich prü-
fen. 
Glühlampe für Abblendlicht wechseln
Die Schritte für den Lampenwechsel auf der Fahrerseite sind
identisch mit denen der Beifahrerseite.
Abb. 210 Abblendlicht
Abb. 211 Abblendlicht
– Schalten Sie die Zündung und das Licht aus.
– Öffnen Sie die Motorraumklappe.
– Den Spanner ⇒ Abb. 210 1
in Pfeilrichtung bewegen und den
Deckel abnehmen, indem zuerst die Seite des Spanners und
danach die beiden Laschen des anderen Endes des Deckels ab-
genommen werden.
– Ziehen Sie am Stecker ⇒ Abb. 211 2
und nehmen Sie diesen
so von der Lampe ab.
– Nehmen Sie die Haltefeder ⇒ Abb. 211 3
durch Eindrücken
und Rechtsdrehung ab.
– Die Glühlampe herausnehmen und die neue Glühlampe in das
Scheinwerfergehäuse mit nach oben zeigender Lasche von un-
ten beginnend einsetzen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

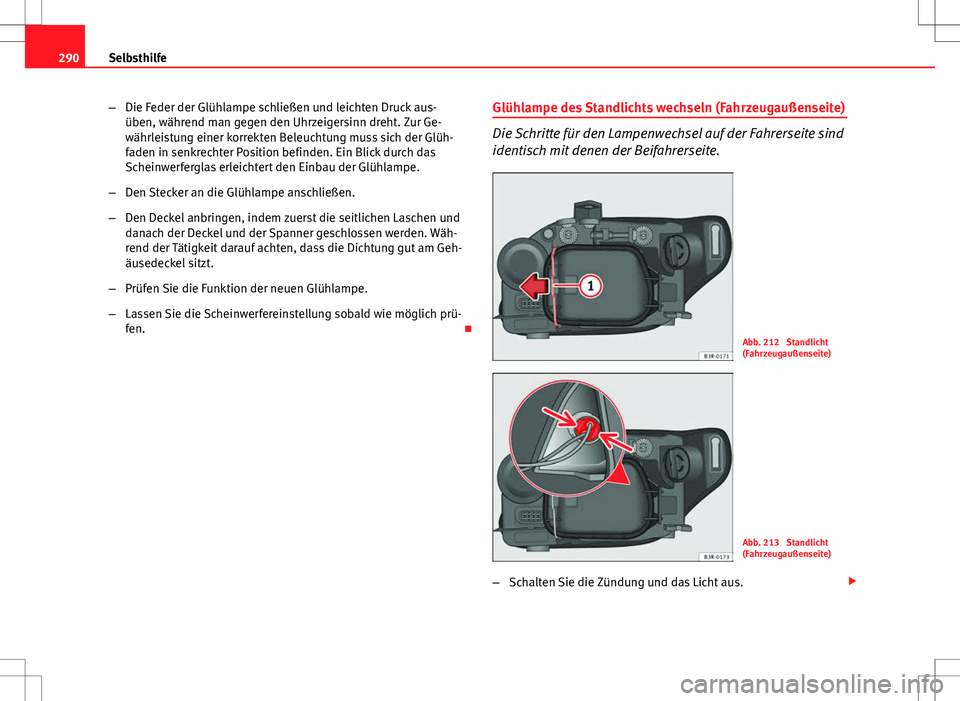

290Selbsthilfe
–Die Feder der Glühlampe schließen und leichten Druck aus-
üben, während man gegen den Uhrzeigersinn dreht. Zur Ge-
währleistung einer korrekten Beleuchtung muss sich der Glüh-
faden in senkrechter Position befinden. Ein Blick durch das
Scheinwerferglas erleichtert den Einbau der Glühlampe.
– Den Stecker an die Glühlampe anschließen.
– Den Deckel anbringen, indem zuerst die seitlichen Laschen und
danach der Deckel und der Spanner geschlossen werden. Wäh-
rend der Tätigkeit darauf achten, dass die Dichtung gut am Geh-
äusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlampe.
– Lassen Sie die Scheinwerfereinstellung sobald wie möglich prü-
fen. Glühlampe des Standlichts wechseln (Fahrzeugaußenseite)
Die Schritte für den Lampenwechsel auf der Fahrerseite sind
identisch mit denen der Beifahrerseite.
Abb. 212 Standlicht
(Fahrzeugaußenseite)
Abb. 213 Standlicht
(Fahrzeugaußenseite)
– Schalten Sie die Zündung und das Licht aus. 

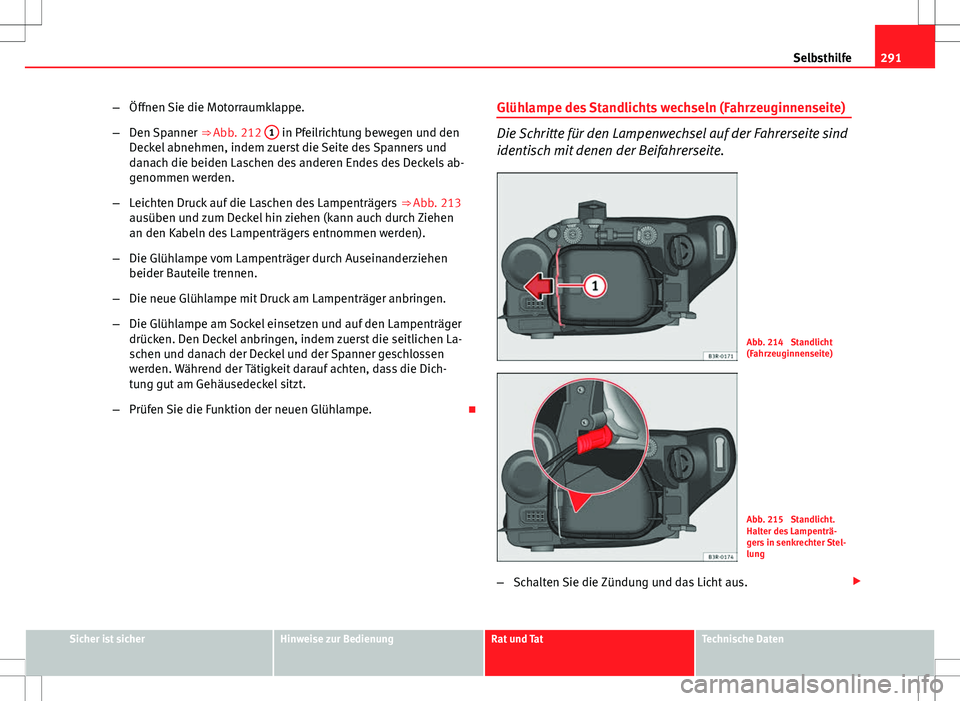

291
Selbsthilfe
– Öffnen Sie die Motorraumklappe.
– Den Spanner ⇒ Abb. 212 1
in Pfeilrichtung bewegen und den
Deckel abnehmen, indem zuerst die Seite des Spanners und
danach die beiden Laschen des anderen Endes des Deckels ab-
genommen werden.
– Leichten Druck auf die Laschen des Lampenträgers ⇒ Abb. 213
ausüben und zum Deckel hin ziehen (kann auch durch Ziehen
an den Kabeln des Lampenträgers entnommen werden).
– Die Glühlampe vom Lampenträger durch Auseinanderziehen
beider Bauteile trennen.
– Die neue Glühlampe mit Druck am Lampenträger anbringen.
– Die Glühlampe am Sockel einsetzen und auf den Lampenträger
drücken. Den Deckel anbringen, indem zuerst die seitlichen La-
schen und danach der Deckel und der Spanner geschlossen
werden. Während der Tätigkeit darauf achten, dass die Dich-
tung gut am Gehäusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlampe. Glühlampe des Standlichts wechseln (Fahrzeuginnenseite)Die Schritte für den Lampenwechsel auf der Fahrerseite sind
identisch mit denen der Beifahrerseite.
Abb. 214 Standlicht
(Fahrzeuginnenseite)
Abb. 215 Standlicht.
Halter des Lampenträ-
gers in senkrechter Stel-
lung
– Schalten Sie die Zündung und das Licht aus. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

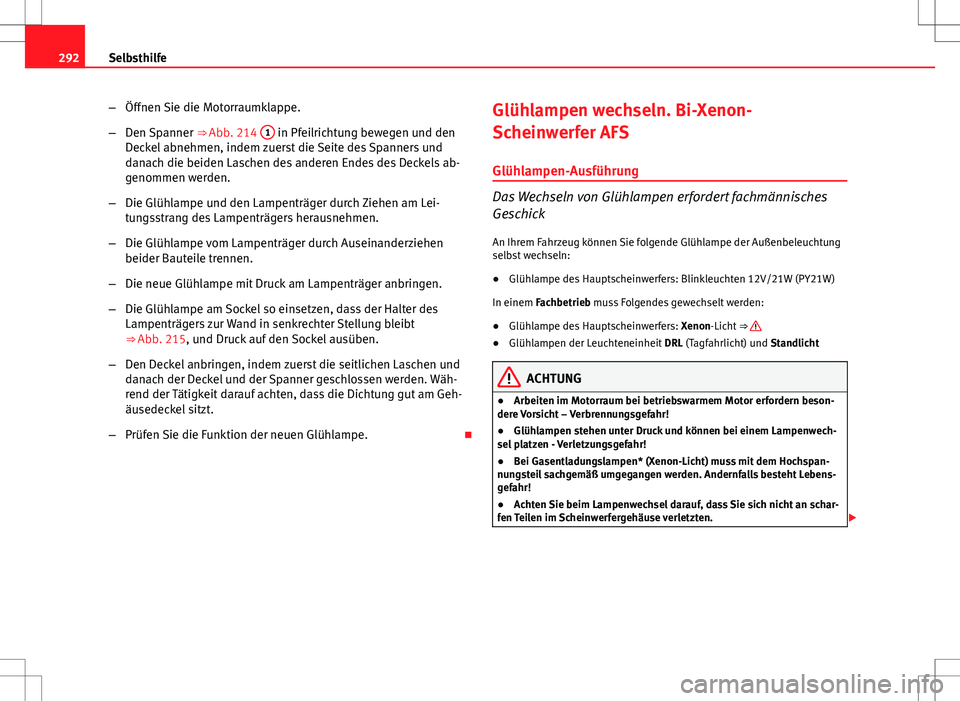

292Selbsthilfe
–Öffnen Sie die Motorraumklappe.
– Den Spanner ⇒ Abb. 214 1
in Pfeilrichtung bewegen und den
Deckel abnehmen, indem zuerst die Seite des Spanners und
danach die beiden Laschen des anderen Endes des Deckels ab-
genommen werden.
– Die Glühlampe und den Lampenträger durch Ziehen am Lei-
tungsstrang des Lampenträgers herausnehmen.
– Die Glühlampe vom Lampenträger durch Auseinanderziehen
beider Bauteile trennen.
– Die neue Glühlampe mit Druck am Lampenträger anbringen.
– Die Glühlampe am Sockel so einsetzen, dass der Halter des
Lampenträgers zur Wand in senkrechter Stellung bleibt
⇒ Abb. 215, und Druck auf den Sockel ausüben.
– Den Deckel anbringen, indem zuerst die seitlichen Laschen und
danach der Deckel und der Spanner geschlossen werden. Wäh-
rend der Tätigkeit darauf achten, dass die Dichtung gut am Geh-
äusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlampe. Glühlampen wechseln. Bi-Xenon-
Scheinwerfer AFS
Glühlampen-Ausführung
Das Wechseln von Glühlampen erfordert fachmännisches
Geschick
An Ihrem Fahrzeug können Sie folgende Glühlampe der Außenbeleuchtung
selbst wechseln:
● Glühlampe des Hauptscheinwerfers: Blinkleuchten 12V/21W (PY21W)
In einem Fachbetrieb muss Folgendes gewechselt werden:
● Glühlampe des Hauptscheinwerfers: Xenon-Licht ⇒ 
●Glühlampen der Leuchteneinheit DRL (Tagfahrlicht) und Standlicht
ACHTUNG
● Arbeiten im Motorraum bei betriebswarmem Motor erfordern beson-
dere Vorsicht – Verbrennungsgefahr!
● Glühlampen stehen unter Druck und können bei einem Lampenwech-
sel platzen - Verletzungsgefahr!
● Bei Gasentladungslampen* (Xenon-Licht) muss mit dem Hochspan-
nungsteil sachgemäß umgegangen werden. Andernfalls besteht Lebens-
gefahr!
● Achten Sie beim Lampenwechsel darauf, dass Sie sich nicht an schar-
fen Teilen im Scheinwerfergehäuse verletzten. 

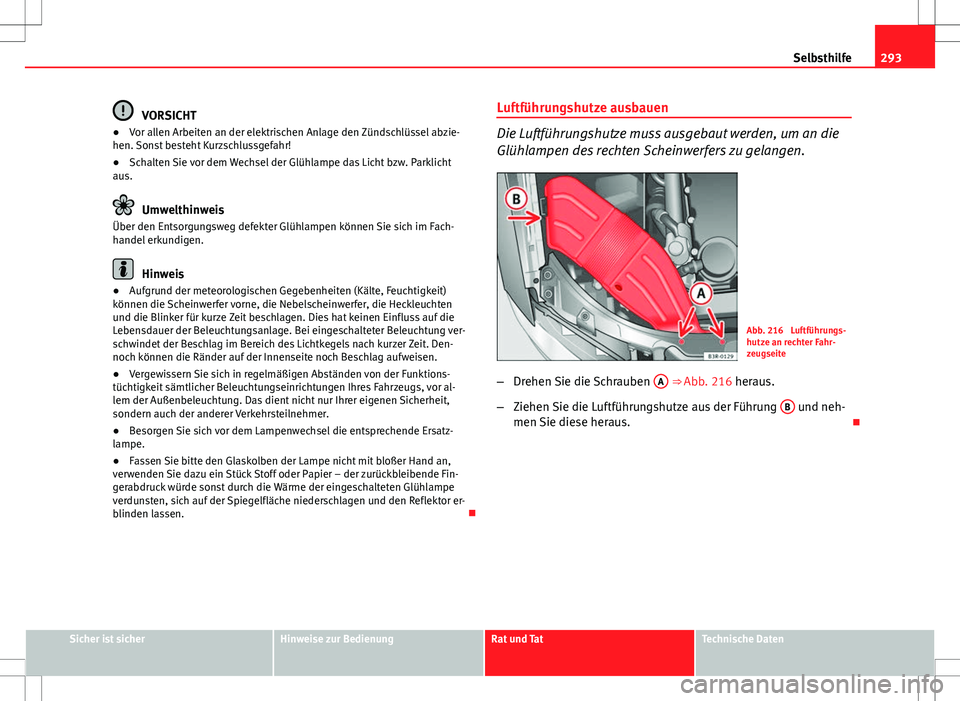

293
Selbsthilfe
VORSICHT
● Vor allen Arbeiten an der elektrischen Anlage den Zündschlüssel abzie-
hen. Sonst besteht Kurzschlussgefahr!
● Schalten Sie vor dem Wechsel der Glühlampe das Licht bzw. Parklicht
aus.
Umwelthinweis
Über den Entsorgungsweg defekter Glühlampen können Sie sich im Fach-
handel erkundigen.
Hinweis
● Aufgrund der meteorologischen Gegebenheiten (Kälte, Feuchtigkeit)
können die Scheinwerfer vorne, die Nebelscheinwerfer, die Heckleuchten
und die Blinker für kurze Zeit beschlagen. Dies hat keinen Einfluss auf die
Lebensdauer der Beleuchtungsanlage. Bei eingeschalteter Beleuchtung ver-
schwindet der Beschlag im Bereich des Lichtkegels nach kurzer Zeit. Den-
noch können die Ränder auf der Innenseite noch Beschlag aufweisen.
● Vergewissern Sie sich in regelmäßigen Abständen von der Funktions-
tüchtigkeit sämtlicher Beleuchtungseinrichtungen Ihres Fahrzeugs, vor al-
lem der Außenbeleuchtung. Das dient nicht nur Ihrer eigenen Sicherheit,
sondern auch der anderer Verkehrsteilnehmer.
● Besorgen Sie sich vor dem Lampenwechsel die entsprechende Ersatz-
lampe.
● Fassen Sie bitte den Glaskolben der Lampe nicht mit bloßer Hand an,
verwenden Sie dazu ein Stück Stoff oder Papier – der zurückbleibende Fin-
gerabdruck würde sonst durch die Wärme der eingeschalteten Glühlampe
verdunsten, sich auf der Spiegelfläche niederschlagen und den Reflektor er-
blinden lassen. Luftführungshutze ausbauen
Die Luftführungshutze muss ausgebaut werden, um an die
Glühlampen des rechten Scheinwerfers zu gelangen.
Abb. 216 Luftführungs-
hutze an rechter Fahr-
zeugseite
– Drehen Sie die Schrauben A
⇒ Abb. 216 heraus.
– Ziehen Sie die Luftführungshutze aus der Führung B
und neh-
men Sie diese heraus. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

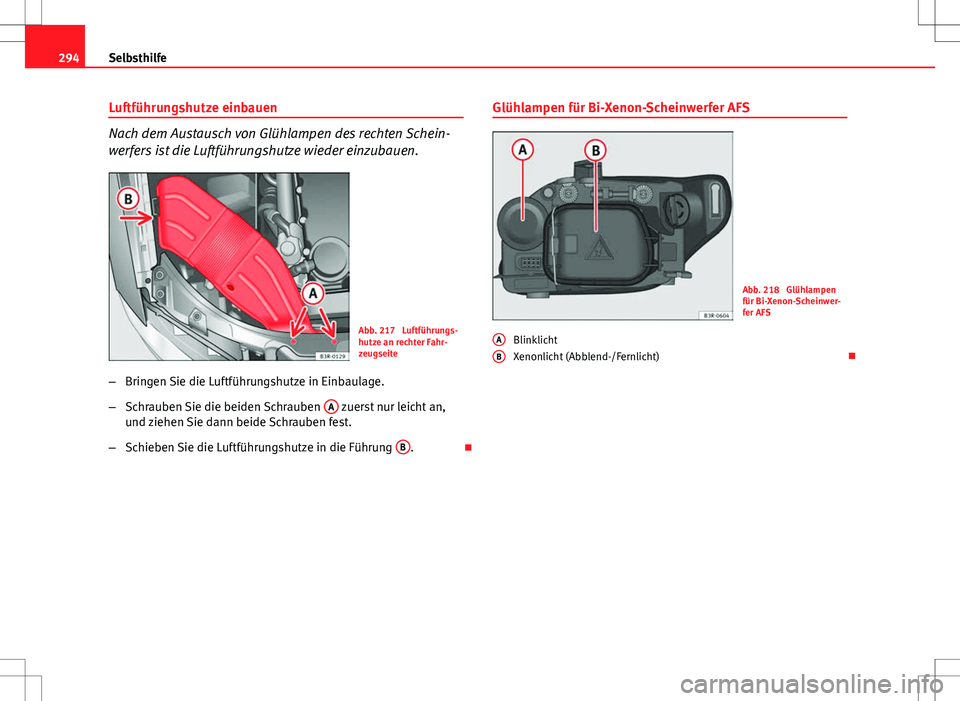

294Selbsthilfe
Luftführungshutze einbauen
Nach dem Austausch von Glühlampen des rechten Schein-
werfers ist die Luftführungshutze wieder einzubauen.
Abb. 217 Luftführungs-
hutze an rechter Fahr-
zeugseite
– Bringen Sie die Luftführungshutze in Einbaulage.
– Schrauben Sie die beiden Schrauben A
zuerst nur leicht an,
und ziehen Sie dann beide Schrauben fest.
– Schieben Sie die Luftführungshutze in die Führung B
.Glühlampen für Bi-Xenon-Scheinwerfer AFS
Abb. 218 Glühlampen
für Bi-Xenon-Scheinwer-
fer AFS
Blinklicht
Xenonlicht (Abblend-/Fernlicht) 
A
B

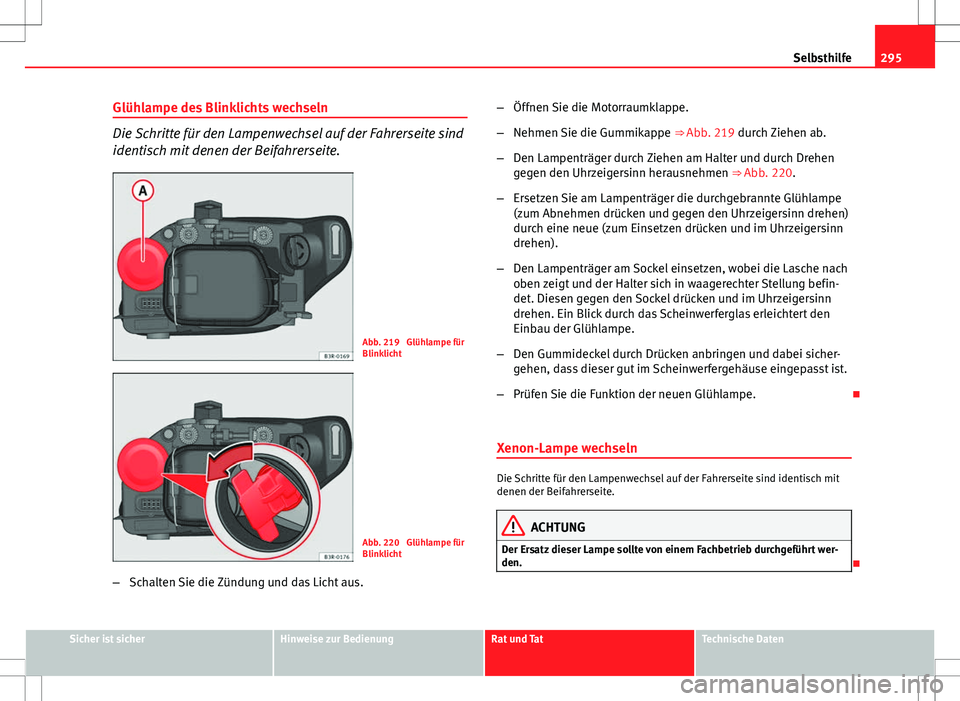

295
Selbsthilfe
Glühlampe des Blinklichts wechseln
Die Schritte für den Lampenwechsel auf der Fahrerseite sind
identisch mit denen der Beifahrerseite.
Abb. 219 Glühlampe für
Blinklicht
Abb. 220 Glühlampe für
Blinklicht
– Schalten Sie die Zündung und das Licht aus. –
Öffnen Sie die Motorraumklappe.
– Nehmen Sie die Gummikappe ⇒ Abb. 219 durch Ziehen ab.
– Den Lampenträger durch Ziehen am Halter und durch Drehen
gegen den Uhrzeigersinn herausnehmen ⇒ Abb. 220.
– Ersetzen Sie am Lampenträger die durchgebrannte Glühlampe
(zum Abnehmen drücken und gegen den Uhrzeigersinn drehen)
durch eine neue (zum Einsetzen drücken und im Uhrzeigersinn
drehen).
– Den Lampenträger am Sockel einsetzen, wobei die Lasche nach
oben zeigt und der Halter sich in waagerechter Stellung befin-
det. Diesen gegen den Sockel drücken und im Uhrzeigersinn
drehen. Ein Blick durch das Scheinwerferglas erleichtert den
Einbau der Glühlampe.
– Den Gummideckel durch Drücken anbringen und dabei sicher-
gehen, dass dieser gut im Scheinwerfergehäuse eingepasst ist.
– Prüfen Sie die Funktion der neuen Glühlampe. 
Xenon-Lampe wechseln
Die Schritte für den Lampenwechsel auf der Fahrerseite sind identisch mit
denen der Beifahrerseite.
ACHTUNG
Der Ersatz dieser Lampe sollte von einem Fachbetrieb durchgeführt wer-
den.

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

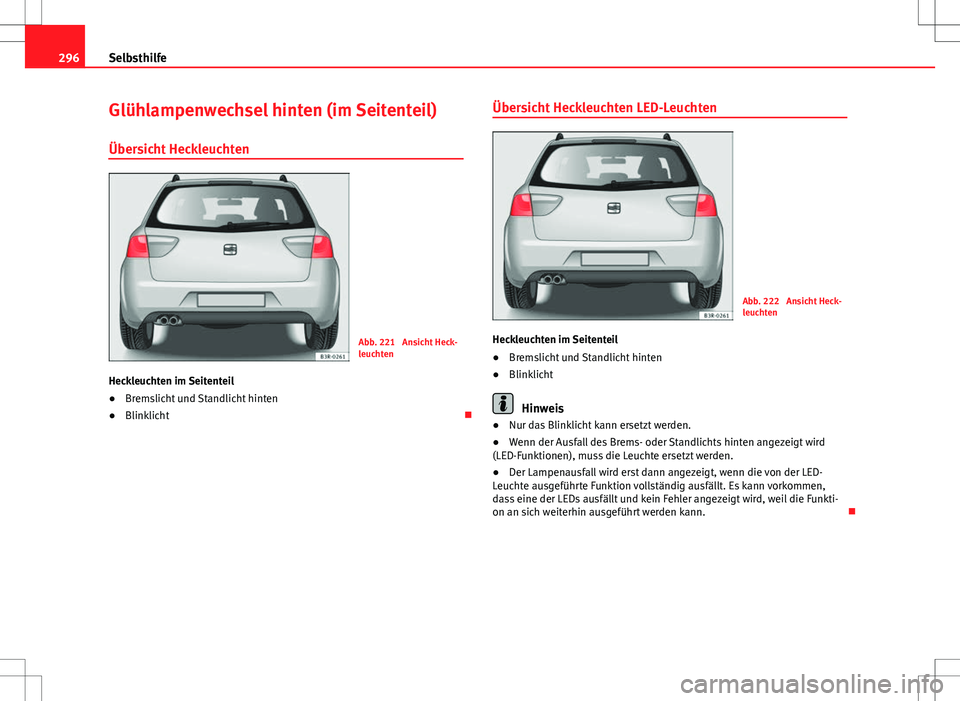

296Selbsthilfe
Glühlampenwechsel hinten (im Seitenteil)
Übersicht Heckleuchten
Abb. 221 Ansicht Heck-
leuchten
Heckleuchten im Seitenteil
● Bremslicht und Standlicht hinten
● Blinklicht Übersicht Heckleuchten LED-Leuchten
Abb. 222 Ansicht Heck-
leuchten
Heckleuchten im Seitenteil
● Bremslicht und Standlicht hinten
● Blinklicht
Hinweis
● Nur das Blinklicht kann ersetzt werden.
● Wenn der Ausfall des Brems- oder Standlichts hinten angezeigt wird
(LED-Funktionen), muss die Leuchte ersetzt werden.
● Der Lampenausfall wird erst dann angezeigt, wenn die von der LED-
Leuchte ausgeführte Funktion vollständig ausfällt. Es kann vorkommen,
dass eine der LEDs ausfällt und kein Fehler angezeigt wird, weil die Funkti-
on an sich weiterhin ausgeführt werden kann. 

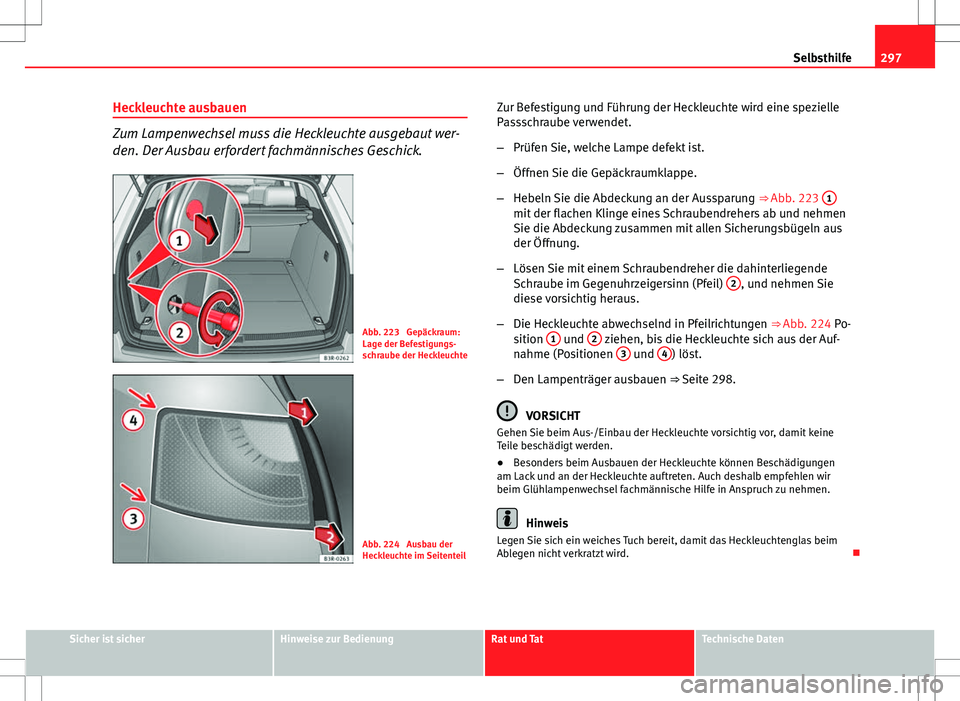

297
Selbsthilfe
Heckleuchte ausbauen
Zum Lampenwechsel muss die Heckleuchte ausgebaut wer-
den. Der Ausbau erfordert fachmännisches Geschick.
Abb. 223 Gepäckraum:
Lage der Befestigungs-
schraube der Heckleuchte
Abb. 224 Ausbau der
Heckleuchte im Seitenteil Zur Befestigung und Führung der Heckleuchte wird eine spezielle
Passschraube verwendet.
–
Prüfen Sie, welche Lampe defekt ist.
– Öffnen Sie die Gepäckraumklappe.
– Hebeln Sie die Abdeckung an der Aussparung ⇒ Abb. 223 1
mit der flachen Klinge eines Schraubendrehers ab und nehmen
Sie die Abdeckung zusammen mit allen Sicherungsbügeln aus
der Öffnung.
– Lösen Sie mit einem Schraubendreher die dahinterliegende
Schraube im Gegenuhrzeigersinn (Pfeil) 2
, und nehmen Sie
diese vorsichtig heraus.
– Die Heckleuchte abwechselnd in Pfeilrichtungen ⇒ Abb. 224 Po-
sition 1
und 2 ziehen, bis die Heckleuchte sich aus der Auf-
nahme (Positionen 3 und 4) löst.
– Den Lampenträger ausbauen ⇒ Seite 298.
VORSICHT
Gehen Sie beim Aus-/Einbau der Heckleuchte vorsichtig vor, damit keine
Teile beschädigt werden.
● Besonders beim Ausbauen der Heckleuchte können Beschädigungen
am Lack und an der Heckleuchte auftreten. Auch deshalb empfehlen wir
beim Glühlampenwechsel fachmännische Hilfe in Anspruch zu nehmen.
Hinweis
Legen Sie sich ein weiches Tuch bereit, damit das Heckleuchtenglas beim
Ablegen nicht verkratzt wird. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

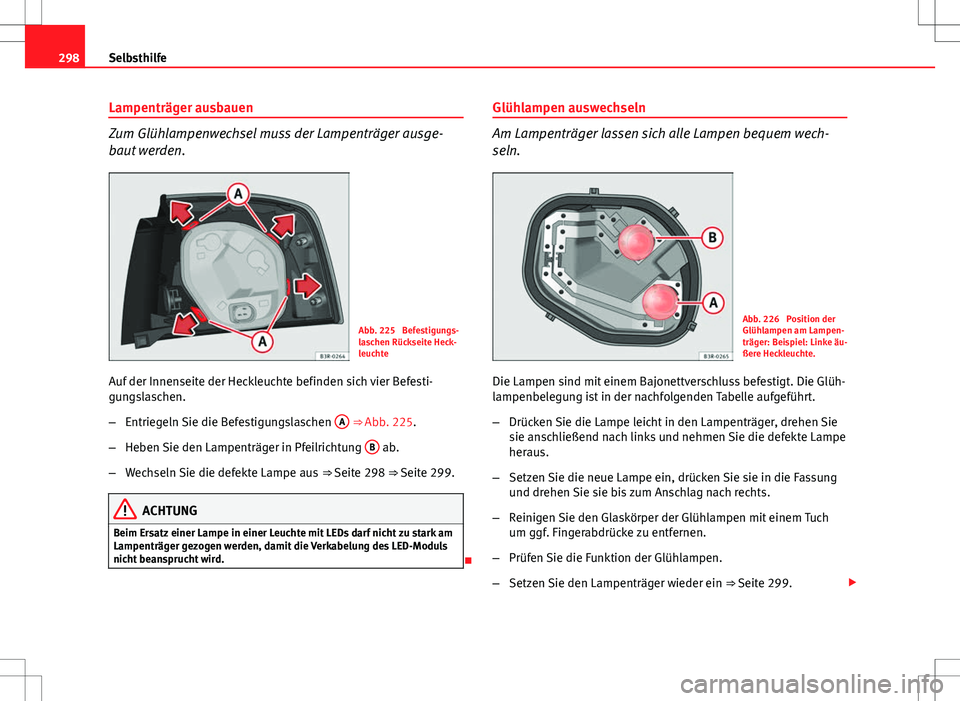

298Selbsthilfe
Lampenträger ausbauen
Zum Glühlampenwechsel muss der Lampenträger ausge-
baut werden.
Abb. 225 Befestigungs-
laschen Rückseite Heck-
leuchte
Auf der Innenseite der Heckleuchte befinden sich vier Befesti-
gungslaschen.
– Entriegeln Sie die Befestigungslaschen A
⇒ Abb. 225.
– Heben Sie den Lampenträger in Pfeilrichtung B
ab.
– Wechseln Sie die defekte Lampe aus ⇒ Seite 298 ⇒ Seite 299.
ACHTUNG
Beim Ersatz einer Lampe in einer Leuchte mit LEDs darf nicht zu stark am
Lampenträger gezogen werden, damit die Verkabelung des LED-Moduls
nicht beansprucht wird.
 Glühlampen auswechseln
Am Lampenträger lassen sich alle Lampen bequem wech-
seln.
Abb. 226 Position der
Glühlampen am Lampen-
träger: Beispiel: Linke äu-
ßere Heckleuchte.
Die Lampen sind mit einem Bajonettverschluss befestigt. Die Glüh-
lampenbelegung ist in der nachfolgenden Tabelle aufgeführt.
– Drücken Sie die Lampe leicht in den Lampenträger, drehen Sie
sie anschließend nach links und nehmen Sie die defekte Lampe
heraus.
– Setzen Sie die neue Lampe ein, drücken Sie sie in die Fassung
und drehen Sie sie bis zum Anschlag nach rechts.
– Reinigen Sie den Glaskörper der Glühlampen mit einem Tuch
um ggf. Fingerabdrücke zu entfernen.
– Prüfen Sie die Funktion der Glühlampen.
– Setzen Sie den Lampenträger wieder ein ⇒ Seite 299.
