Seat Exeo ST 2013 Manual de instrucciones (in Spanish)

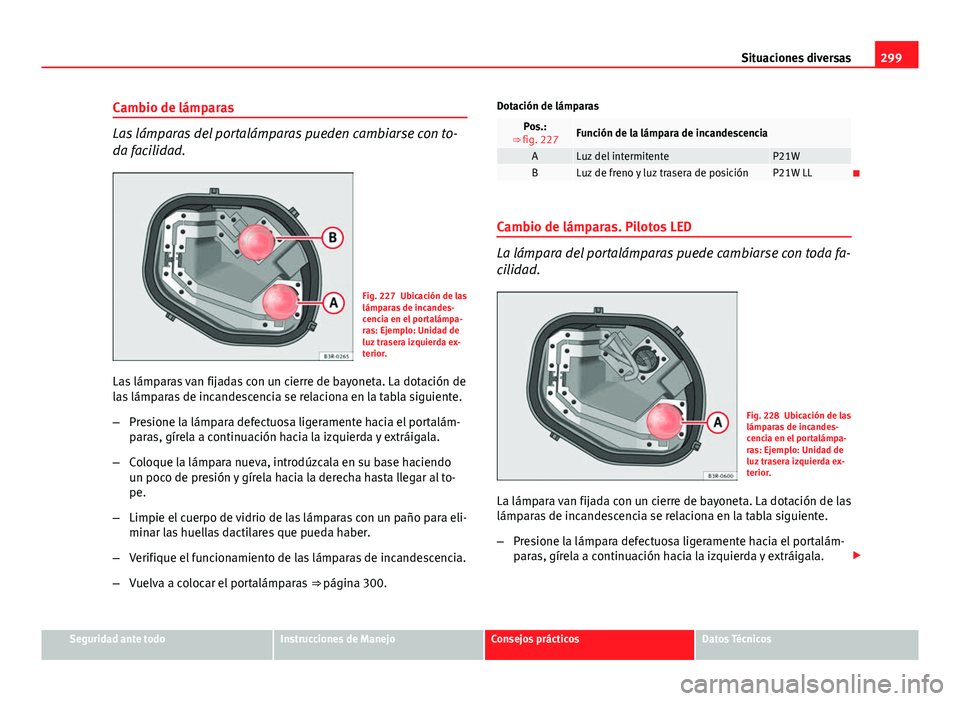

299
Situaciones diversas
Cambio de lámparas
Las lámparas del portalámparas pueden cambiarse con to-
da facilidad.
Fig. 227 Ubicación de las
lámparas de incandes-
cencia en el portalámpa-
ras: Ejemplo: Unidad de
luz trasera izquierda ex-
terior.
Las lámparas van fijadas con un cierre de bayoneta. La dotación de
las lámparas de incandescencia se relaciona en la tabla siguiente.
– Presione la lámpara defectuosa ligeramente hacia el portalám-
paras, gírela a continuación hacia la izquierda y extráigala.
– Coloque la lámpara nueva, introdúzcala en su base haciendo
un poco de presión y gírela hacia la derecha hasta llegar al to-
pe.
– Limpie el cuerpo de vidrio de las lámparas con un paño para eli-
minar las huellas dactilares que pueda haber.
– Verifique el funcionamiento de las lámparas de incandescencia.
– Vuelva a colocar el portalámparas ⇒ página 300. Dotación de lámparas
Pos.:
⇒ fig. 227Función de la lámpara de incandescencia
ALuz del intermitenteP21WBLuz de freno y luz trasera de posiciónP21W LL
Cambio de lámparas. Pilotos LED
La lámpara del portalámparas puede cambiarse con toda fa-
cilidad.
Fig. 228 Ubicación de las
lámparas de incandes-
cencia en el portalámpa-
ras: Ejemplo: Unidad de
luz trasera izquierda ex-
terior.
La lámpara van fijada con un cierre de bayoneta. La dotación de las
lámparas de incandescencia se relaciona en la tabla siguiente.
– Presione la lámpara defectuosa ligeramente hacia el portalám-
paras, gírela a continuación hacia la izquierda y extráigala. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

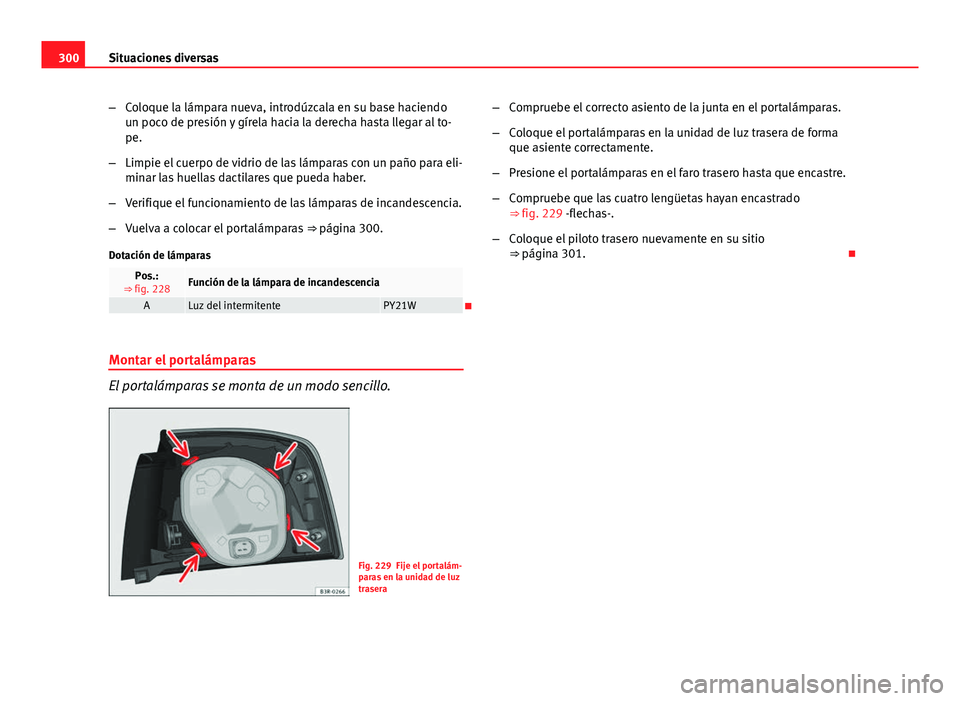

300Situaciones diversas
–Coloque la lámpara nueva, introdúzcala en su base haciendo
un poco de presión y gírela hacia la derecha hasta llegar al to-
pe.
– Limpie el cuerpo de vidrio de las lámparas con un paño para eli-
minar las huellas dactilares que pueda haber.
– Verifique el funcionamiento de las lámparas de incandescencia.
– Vuelva a colocar el portalámparas ⇒ página 300.
Dotación de lámparas
Pos.:
⇒ fig. 228Función de la lámpara de incandescencia
ALuz del intermitentePY21W
Montar el portalámparas
El portalámparas se monta de un modo sencillo.
Fig. 229 Fije el portalám-
paras en la unidad de luz
trasera –
Compruebe el correcto asiento de la junta en el portalámparas.
– Coloque el portalámparas en la unidad de luz trasera de forma
que asiente correctamente.
– Presione el portalámparas en el faro trasero hasta que encastre.
– Compruebe que las cuatro lengüetas hayan encastrado
⇒ fig. 229 -flechas-.
– Coloque el piloto trasero nuevamente en su sitio
⇒ página 301. 

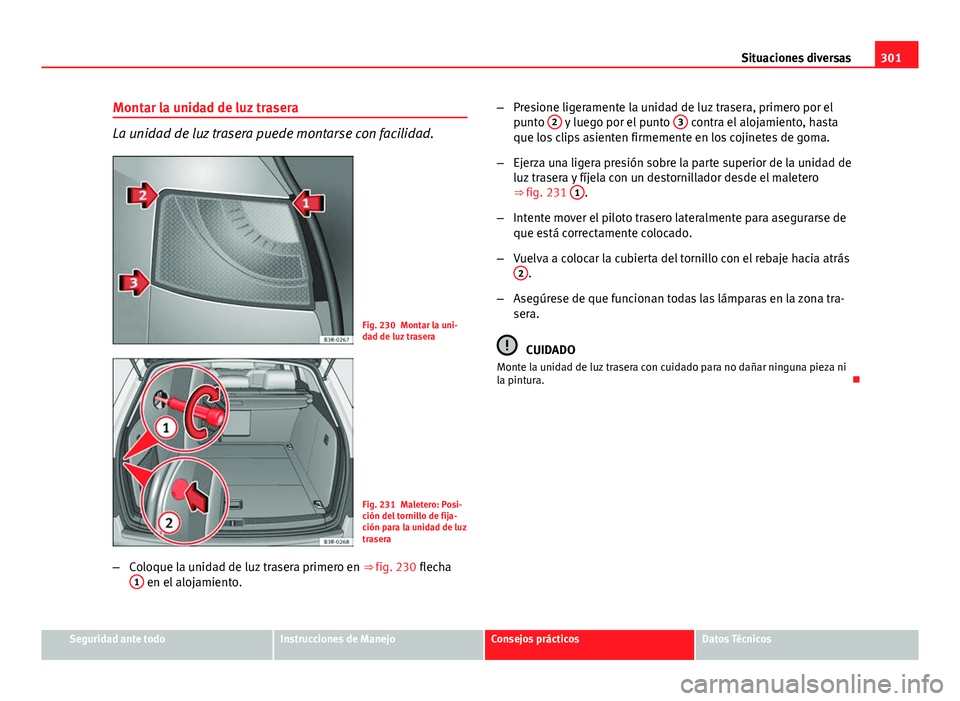

301
Situaciones diversas
Montar la unidad de luz trasera
La unidad de luz trasera puede montarse con facilidad.
Fig. 230 Montar la uni-
dad de luz trasera
Fig. 231 Maletero: Posi-
ción del tornillo de fija-
ción para la unidad de luz
trasera
– Coloque la unidad de luz trasera primero en ⇒ fig. 230 flecha
1
en el alojamiento. –
Presione ligeramente la unidad de luz trasera, primero por el
punto 2
y luego por el punto 3 contra el alojamiento, hasta
que los clips asienten firmemente en los cojinetes de goma.
– Ejerza una ligera presión sobre la parte superior de la unidad de
luz trasera y fíjela con un destornillador desde el maletero
⇒ fig. 231 1
.
– Intente mover el piloto trasero lateralmente para asegurarse de
que está correctamente colocado.
– Vuelva a colocar la cubierta del tornillo con el rebaje hacia atrás
2
.
– Asegúrese de que funcionan todas las lámparas en la zona tra-
sera.
CUIDADO
Monte la unidad de luz trasera con cuidado para no dañar ninguna pieza ni
la pintura. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

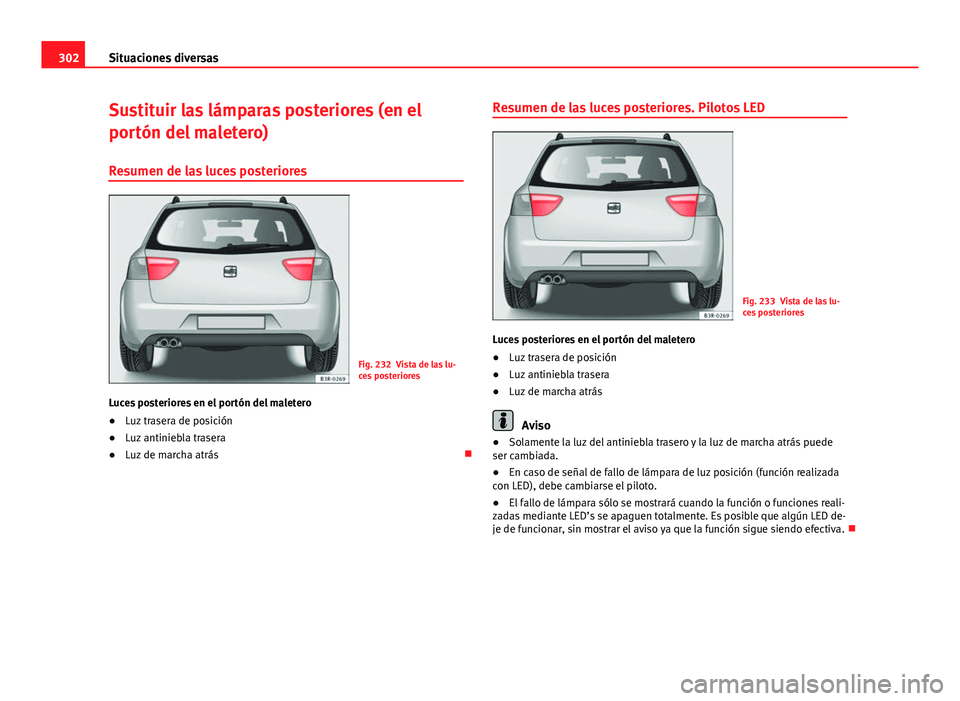

302Situaciones diversas
Sustituir las lámparas posteriores (en el
portón del maletero)
Resumen de las luces posteriores
Fig. 232 Vista de las lu-
ces posteriores
Luces posteriores en el portón del maletero
● Luz trasera de posición
● Luz antiniebla trasera
● Luz de marcha atrás Resumen de las luces posteriores. Pilotos LED
Fig. 233 Vista de las lu-
ces posteriores
Luces posteriores en el portón del maletero
● Luz trasera de posición
● Luz antiniebla trasera
● Luz de marcha atrás
Aviso
● Solamente la luz del antiniebla trasero y la luz de marcha atrás puede
ser cambiada.
● En caso de señal de fallo de lámpara de luz posición (función realizada
con LED), debe cambiarse el piloto.
● El fallo de lámpara sólo se mostrará cuando la función o funciones reali-
zadas mediante LED’s se apaguen totalmente. Es posible que algún LED de-
je de funcionar, sin mostrar el aviso ya que la función sigue siendo efectiva. 

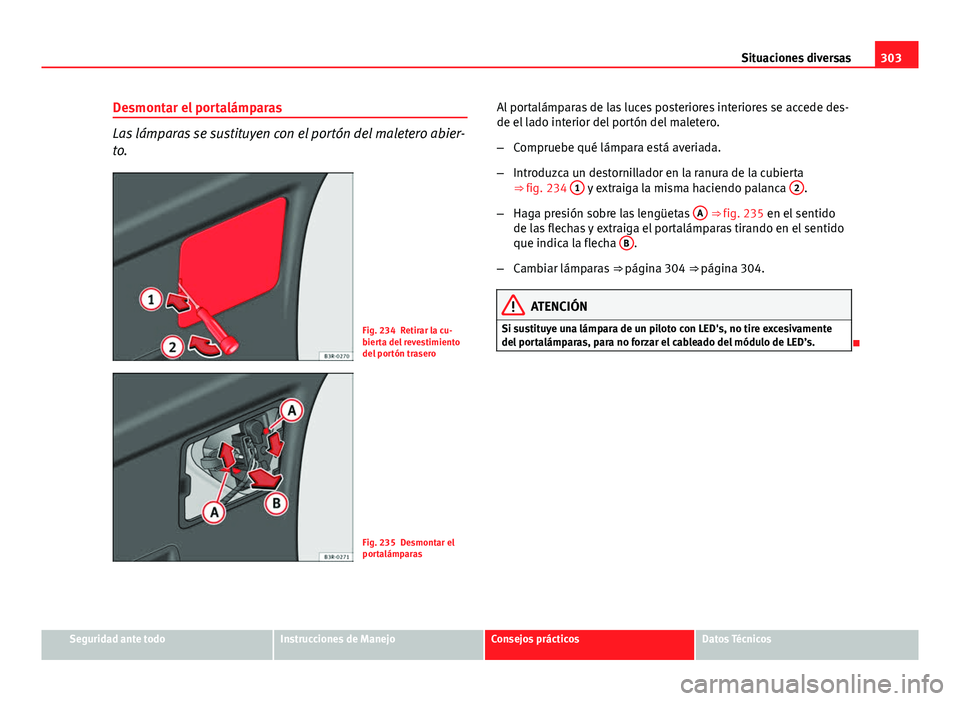

303
Situaciones diversas
Desmontar el portalámparas
Las lámparas se sustituyen con el portón del maletero abier-
to.
Fig. 234 Retirar la cu-
bierta del revestimiento
del portón trasero
Fig. 235 Desmontar el
portalámparas Al portalámparas de las luces posteriores interiores se accede des-
de el lado interior del portón del maletero.
–
Compruebe qué lámpara está averiada.
– Introduzca un destornillador en la ranura de la cubierta
⇒ fig. 234 1
y extraiga la misma haciendo palanca 2.
– Haga presión sobre las lengüetas A
⇒ fig. 235 en el sentido
de las flechas y extraiga el portalámparas tirando en el sentido
que indica la flecha B
.
– Cambiar lámparas ⇒ página 304 ⇒ página 304.
ATENCIÓN
Si sustituye una lámpara de un piloto con LED's, no tire excesivamente
del portalámparas, para no forzar el cableado del módulo de LED’s.

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

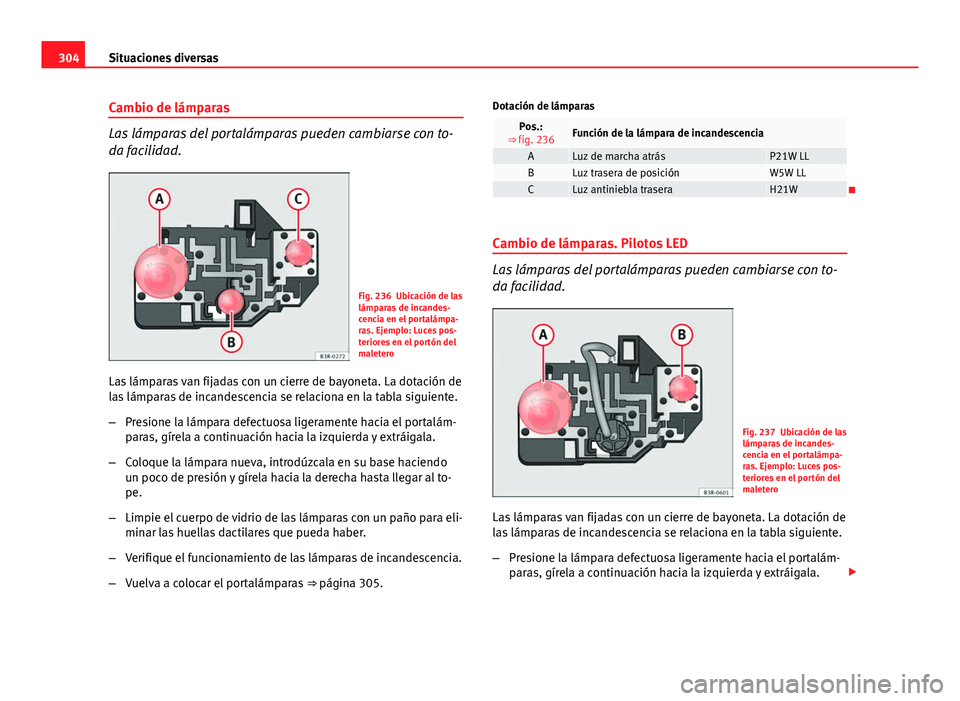

304Situaciones diversas
Cambio de lámparas
Las lámparas del portalámparas pueden cambiarse con to-
da facilidad.
Fig. 236 Ubicación de las
lámparas de incandes-
cencia en el portalámpa-
ras. Ejemplo: Luces pos-
teriores en el portón del
maletero
Las lámparas van fijadas con un cierre de bayoneta. La dotación de
las lámparas de incandescencia se relaciona en la tabla siguiente.
– Presione la lámpara defectuosa ligeramente hacia el portalám-
paras, gírela a continuación hacia la izquierda y extráigala.
– Coloque la lámpara nueva, introdúzcala en su base haciendo
un poco de presión y gírela hacia la derecha hasta llegar al to-
pe.
– Limpie el cuerpo de vidrio de las lámparas con un paño para eli-
minar las huellas dactilares que pueda haber.
– Verifique el funcionamiento de las lámparas de incandescencia.
– Vuelva a colocar el portalámparas ⇒ página 305. Dotación de lámparas
Pos.:
⇒ fig. 236Función de la lámpara de incandescencia
ALuz de marcha atrásP21W LLBLuz trasera de posiciónW5W LLCLuz antiniebla traseraH21W
Cambio de lámparas. Pilotos LED
Las lámparas del portalámparas pueden cambiarse con to-
da facilidad.
Fig. 237 Ubicación de las
lámparas de incandes-
cencia en el portalámpa-
ras. Ejemplo: Luces pos-
teriores en el portón del
maletero
Las lámparas van fijadas con un cierre de bayoneta. La dotación de
las lámparas de incandescencia se relaciona en la tabla siguiente.
– Presione la lámpara defectuosa ligeramente hacia el portalám-
paras, gírela a continuación hacia la izquierda y extráigala. 

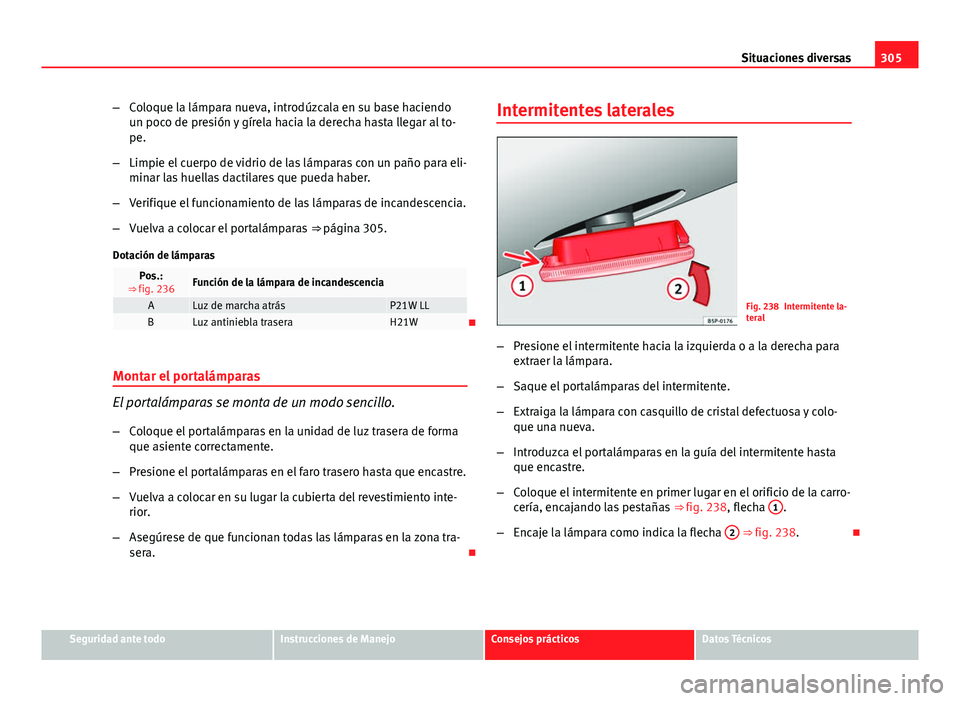

305
Situaciones diversas
– Coloque la lámpara nueva, introdúzcala en su base haciendo
un poco de presión y gírela hacia la derecha hasta llegar al to-
pe.
– Limpie el cuerpo de vidrio de las lámparas con un paño para eli-
minar las huellas dactilares que pueda haber.
– Verifique el funcionamiento de las lámparas de incandescencia.
– Vuelva a colocar el portalámparas ⇒ página 305.
Dotación de lámparas
Pos.:
⇒ fig. 236Función de la lámpara de incandescencia
ALuz de marcha atrásP21W LLBLuz antiniebla traseraH21W
Montar el portalámparas
El portalámparas se monta de un modo sencillo.
– Coloque el portalámparas en la unidad de luz trasera de forma
que asiente correctamente.
– Presione el portalámparas en el faro trasero hasta que encastre.
– Vuelva a colocar en su lugar la cubierta del revestimiento inte-
rior.
– Asegúrese de que funcionan todas las lámparas en la zona tra-
sera. Intermitentes laterales
Fig. 238 Intermitente la-
teral
– Presione el intermitente hacia la izquierda o a la derecha para
extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal defectuosa y colo-
que una nueva.
– Introduzca el portalámparas en la guía del intermitente hasta
que encastre.
– Coloque el intermitente en primer lugar en el orificio de la carro-
cería, encajando las pestañas ⇒ fig. 238, flecha 1
.
– Encaje la lámpara como indica la flecha 2
⇒ fig. 238.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

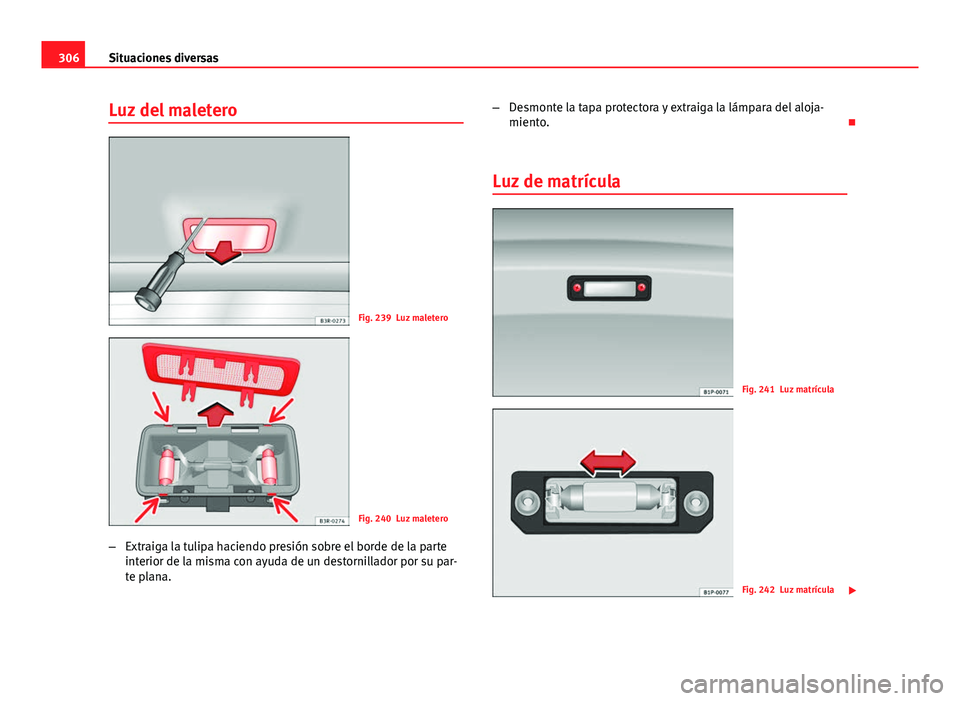

306Situaciones diversas
Luz del maletero
Fig. 239 Luz maletero
Fig. 240 Luz maletero
– Extraiga la tulipa haciendo presión sobre el borde de la parte
interior de la misma con ayuda de un destornillador por su par-
te plana. –
Desmonte la tapa protectora y extraiga la lámpara del aloja-
miento. 
Luz de matrícula
Fig. 241 Luz matrícula
Fig. 242 Luz matrícula 

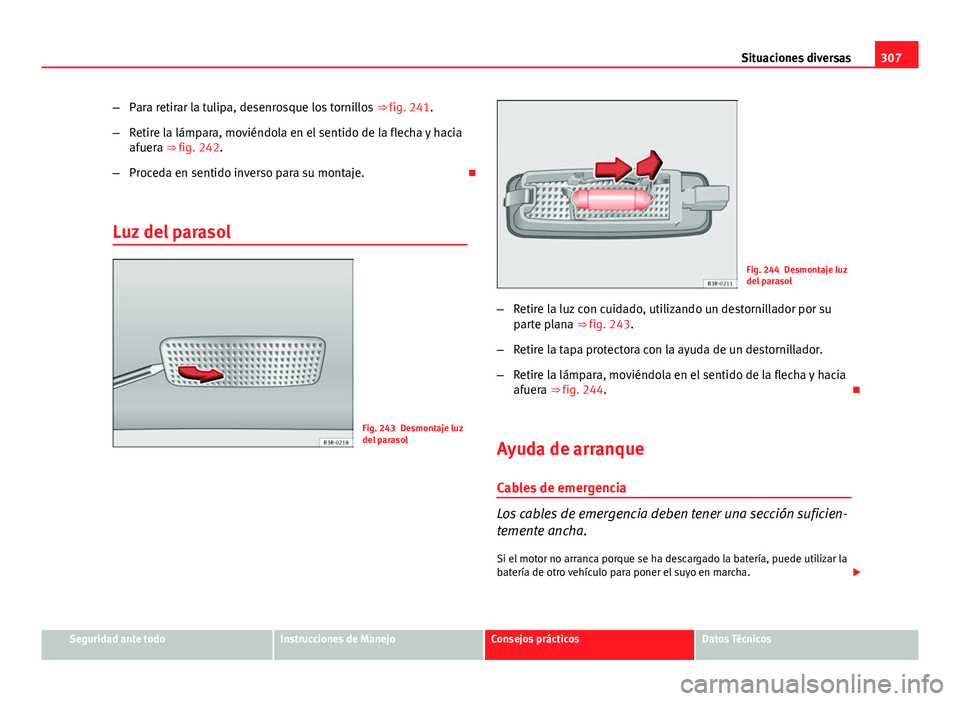

307
Situaciones diversas
– Para retirar la tulipa, desenrosque los tornillos ⇒ fig. 241.
– Retire la lámpara, moviéndola en el sentido de la flecha y hacia
afuera ⇒ fig. 242.
– Proceda en sentido inverso para su montaje. 
Luz del parasol
Fig. 243 Desmontaje luz
del parasol
Fig. 244 Desmontaje luz
del parasol
– Retire la luz con cuidado, utilizando un destornillador por su
parte plana ⇒ fig. 243.
– Retire la tapa protectora con la ayuda de un destornillador.
– Retire la lámpara, moviéndola en el sentido de la flecha y hacia
afuera ⇒ fig. 244. 
Ayuda de arranque
Cables de emergencia
Los cables de emergencia deben tener una sección suficien-
temente ancha. Si el motor no arranca porque se ha descargado la batería, puede utilizar la
batería de otro vehículo para poner el suyo en marcha. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

308Situaciones diversas
Cables de emergencia
Para realizar el arranque necesita cables según la norma DIN 72553 (véase
las indicaciones del fabricante de cables). La sección del cable en los vehí-
culos con motor de gasolina debe ser de 25 mm 2
, como mínimo, y en los
vehículos con motor Diesel de 35 mm 2
, como mínimo.
Aviso
● No debe existir contacto alguno entre los dos vehículos, pues de lo con-
trario podría pasar corriente al unir los dos polos positivos.
● La batería descargada deberá estar debidamente embornada a la red de
a bordo. 
Ayuda de arranque: descripción
Fig. 245 Esquema de co-
nexión para vehículos sin
sistema Start Stop.
Fig. 246 Esquema de co-
nexión para vehículos
con sistema Start Stop.
Conexión de los cables de emergencia
1. Desconecte el encendido de ambos vehículos ⇒ 
.
2. Para vehículos sin Sistema Start Stop :
– Emborne un extremo del cable rojo de emergencia al polo posi-
tivo +
del vehículo con la batería descargada A ⇒ fig. 245.
– Emborne el otro extremo del cable rojo de emergencia al polo
positivo +
del vehículo que suministra la corriente B.
– Emborne un extremo del cable negro de emergencia al polo ne-
gativo –
del vehículo que suministra la corriente B⇒ fig. 245.
– Emborne el otro extremo del cable negro de emergencia X
, en
el vehículo con la batería descargada, a una pieza de metal ma-
ciza que vaya atornillada al bloque motor o al mismo bloque
motor pero más alejado posible de la batería A
.
3. Para vehículos con sistema Start Stop :
